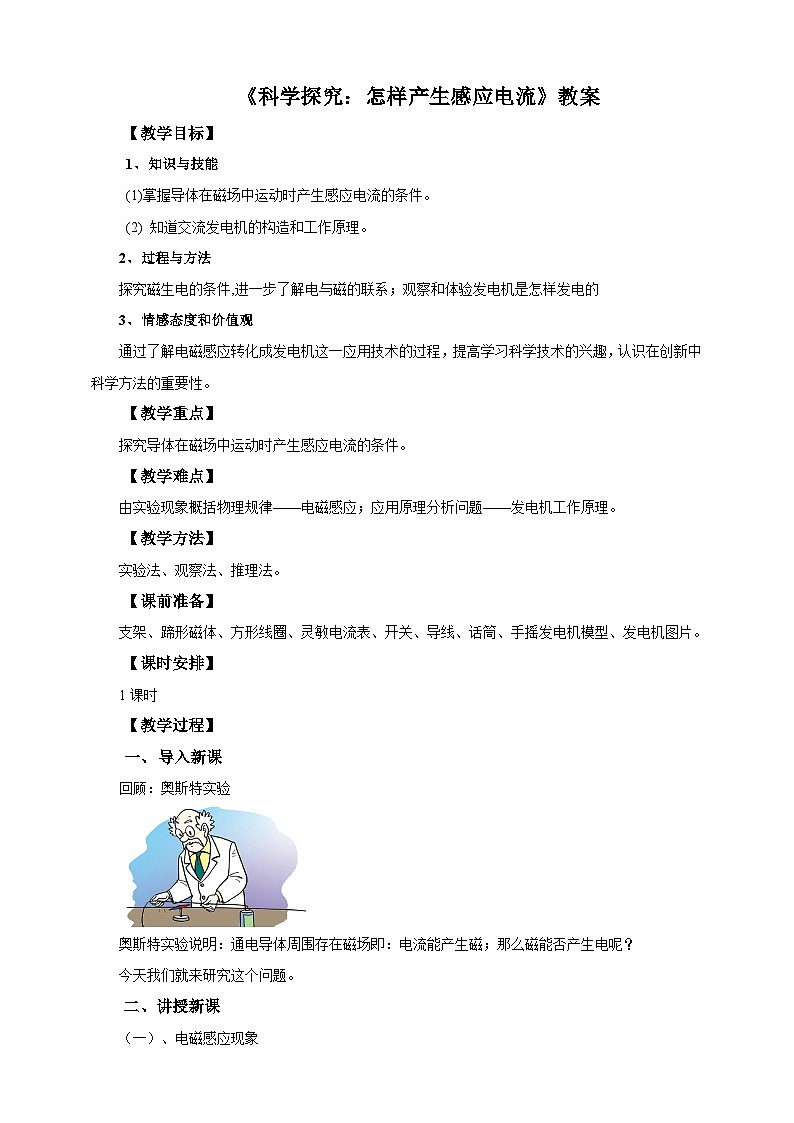

滬科版九年級全冊第二節 科學探究：怎樣產生感應電流優秀教學設計

這是一份滬科版九年級全冊第二節 科學探究：怎樣產生感應電流優秀教學設計，共9頁。教案主要包含了教學目標，教學重點，教學難點，教學方法，課前準備，課時安排，教學過程，板書設計等內容，歡迎下載使用。
1、知識與技能
(1)掌握導體在磁場中運動時產生感應電流的條件。
(2) 知道交流發電機的構造和工作原理。
2、過程與方法
探究磁生電的條件,進一步了解電與磁的聯系；觀察和體驗發電機是怎樣發電的
3、情感態度和價值觀
通過了解電磁感應轉化成發電機這一應用技術的過程，提高學習科學技術的興趣，認識在創新中科學方法的重要性?！?br>【教學重點】
探究導體在磁場中運動時產生感應電流的條件。
【教學難點】
由實驗現象概括物理規律——電磁感應；應用原理分析問題——發電機工作原理。21*cm
【教學方法】
實驗法、觀察法、推理法。
【課前準備】
支架、蹄形磁體、方形線圈、靈敏電流表、開關、導線、話筒、手搖發電機模型、發電機圖片。
【課時安排】
1課時
【教學過程】
導入新課
回顧：奧斯特實驗
奧斯特實驗說明：通電導體周圍存在磁場即：電流能產生磁；那么磁能否產生電呢？
今天我們就來研究這個問題。
二、講授新課
（一）、電磁感應現象
1、觀察發電機模型如何發電
實驗表明：發電機的線圈只有在磁場中轉動時小燈泡才發光，靈敏電流計的指針才擺動即：磁能產生電。
思考討論：發電機為什么能發電?
2、實驗探究：發電機能夠發電的原因
猜想與假設
發電機發電可能與線圈在磁場中的運動情況有關。
制定計劃與設計實驗
將一根導體的兩端用細導線懸掛起來，并與靈敏電流計、開關串聯組成閉合電路。將導體放在U形磁體的磁場中。
進行實驗與收集證據
(1)實驗步驟：
①斷開開關，讓導體在磁場中上下左右運動，觀察靈敏電流計指針偏轉情況；
②閉合開關，讓導體靜止，觀察靈敏電流計指針偏轉情況；
③閉合開關讓導體分別做上下運動、左右運動、觀察靈敏電流計指針偏轉情況；
(2)實驗視頻
(3)實驗現象
(4)實驗結論
分析實驗記錄,可以得出實驗結論:
(1)產生感應電流的條件：
閉合電路的一部分導體在磁場中做切割磁感線運動。
(2)影響感應電流方向的因素:
磁場的方向、導體運動的方向。
(5)思考與討論：
①．如果導體的運動方向與磁感線方向不垂直，導體中能產生電流嗎？
答案：能
只要是閉合電路的一部分導體做切割磁感線運動，導體中就能產生感應電流，導體的運動方向與磁感線方向不一定垂直。
②．如果導體不動，移動蹄形磁體，導體中能產生電流嗎？
答案：能
導體不動，移動蹄形磁體，導體同樣能做切割磁感線運動，所以導體中也能產生感應電流。
③．在上述實驗過程中能量是如何轉化的？
答案：機械能轉化為電能。
3、基本概念
（1）電磁感應:閉合電路的部分導體在磁場中做切割磁感線運動時產生電流的現象是一種電磁感應。
（2）、現象感應電流：電磁感應現象中產生的電流稱為感應電流。
（3）科學研究證明
閉合電路的部分導體在磁場中做切割磁感線運動時，電路中產生感應電流，感應電流的方向與磁場的方向和導體運動的方向都有關系。
說明：
（1）必須是一部分導體做切割磁感線運動，如果閉合電路的全部在同一磁場中做切割磁感線運動，導體中就不會產生感應電流。
（2）電路必須是閉合的，如果電路不閉合，即使是一部分導體做切割磁感線運動，也不會產生感應電流，只是在切割磁感線的導體兩端產生感應電壓.
4、電磁感應現象的應用
動圈式話筒、變壓器、發電機都是應用電磁感應原理制成的。
動圈式話筒
信息窗
法拉第
法拉第(M. Faraday，1791-1867)是英國科學家。他原是書店的一名學徒，從小熱愛科學，發奮自學，終成科學巨匠。他經過10年的不懈探索，終于在1831年發現了電磁感應現象。
二、發電機原理
1、發電機的工作原理
發電機是根據電磁感應原理工作的，是機械能轉化為電能的機器。
2、發電機可分為：交流發電機和直流發電機兩類。
小知識
交變電流
交流發電機產生的電流是交變電流，簡稱交流。在交變電流中，電流在每秒內周期性變化的次數叫做頻率。我國電網以交流供電，頻率50赫茲。
如下圖是交流發電機發電原理示意圖，你能分析它工作的過程嗎？
3、交流發電機發電原理
（1）原理示意圖
（2）視頻
（3）歸納總結
從圖中可見：ab和cd不斷做切割磁感線運動，由于磁感線方向是不變的，而ab和cd的運動方向總是相反，并且不斷改變，于是線圈和外部電路就有了方向不斷改變的感應電流.
（4）交流討論
①.在線圈轉動過程中,何時不切割磁感線?此時線圈中能產生感應電流嗎?
答案:線圈平面與磁感線垂直時 不能
當線圈平面與磁感線垂直時,線圈的上、下兩個邊的運動方向與磁感線平行,此時線圈不切割磁感線,線圈中沒有感應電流產生。
②.線圈在什么位置時切割磁感線？
答案:轉過平衡位置
當線圈轉過平衡位置時,線圈兩邊做切割磁感線運動,閉合回路中就產生了電流。
③.在線圈勻速連續轉動的過程中,每轉過一周,線圈中電流的方向改變的次數為（ ）次。所產生的電流是（ ）電。
答案:兩 交流
線圈轉動一周,線圈每條邊切割磁感線的方向改變兩次,產生感應電流的方向也會改變兩次,因此產生的電流屬于交流電。
實際上，交流發電機的結構要比原理圖所示的基本結構復雜得多，不過主要還是由轉動部分（轉子）不動部分（定子）和其他部件組成。
在大型發電機中，轉子實際上是產生磁場的電磁鐵，而產生感應電流的線圈卻是不動的（定子），這種結構便于產生高電壓和強電流。
發電機與電動機的比較
三、課堂練習
1. 如圖所示，蹄形磁鐵和銅棒均水平放置。閉合開關，水平向左移動銅棒，電流表G的指針發生偏轉。則（ ）
A．此現象表明電能生磁
B．根據此現象的產生原理可制成電動機
C．若對調兩個磁極，電流表的指針偏轉方向發生改變
D．若將磁鐵水平向右移動，電流表的指針不發生偏轉
2、小明利用題圖所示放置在水平桌面的實驗裝置做“探究什么情況下磁可以生電”的實驗，下列選項中能產生感應電流的是（ ）
A．蹄形磁體不動，銅棒ab豎直向上運動
B．蹄形磁體不動，銅棒ab豎直向下運動
C．銅棒ab不動，蹄形磁體水平向右運動
D．將整個實驗裝置水平勻速移動
3. 如圖所示，a表示垂直于紙面的一根導線，它是閉合電路的一部分。它在磁場中按箭頭所示的四種方向運動時，會產生感應電流的是（ ）
A．③④B．①②③C．①②④D．①②③④
4、如圖所示是手搖發電機工作原理圖，閉合開關，使線圈轉動，小燈泡發光。下列說法正確的是（ ）
A．小燈泡兩端無電壓
B．小燈泡通過的電流方向改變
C．小燈泡通過的電流方向不變
D．不滿足感應電流產生的條件
四、課堂小結
1．閉合電路的一部分導體在磁場中做切割磁感線運動時，導體中就會產生感應電流， 這是一種電磁感應現象。
2．發電機利用了電磁感應原理發電，將其他形式能轉化為電能。
【板書設計】
科學探究：怎樣產生感應電流
一、電磁感應
1.感應電流產生條件: 閉合電路的部分導體在磁場中做切割磁感線運動時，電路中產生感應電流，感應電流的方向與磁場的方向和導體運動的方向都有關系。
2、電磁感應:閉合電路的部分導體在磁場中做切割磁感線運動時產生電流的現象是一種電磁感應.
3、現象感應電流：電磁感應現象中產生的電流稱為感應電流。
二、發電機原理
發電機是根據電磁感應原理工作的，是機械能轉化為電能的機器。
【教學反思】
本節涉及的內容比較多，包括電磁感應現象和感應電流產生的條件、發電機的原理與應用等，重點在引導學生探究電磁感應上面，其他內容采取課下自學，教師課上指導的方式處理。
m
種類
構造
工作原理
能量轉化
電動機
都是由轉子和定子兩部分組成。
利用通電線圈在磁場里轉動的原理。
消耗電能而輸出機械能。
發電機
利用電磁感應原理。
消耗機械能而輸出電能。
