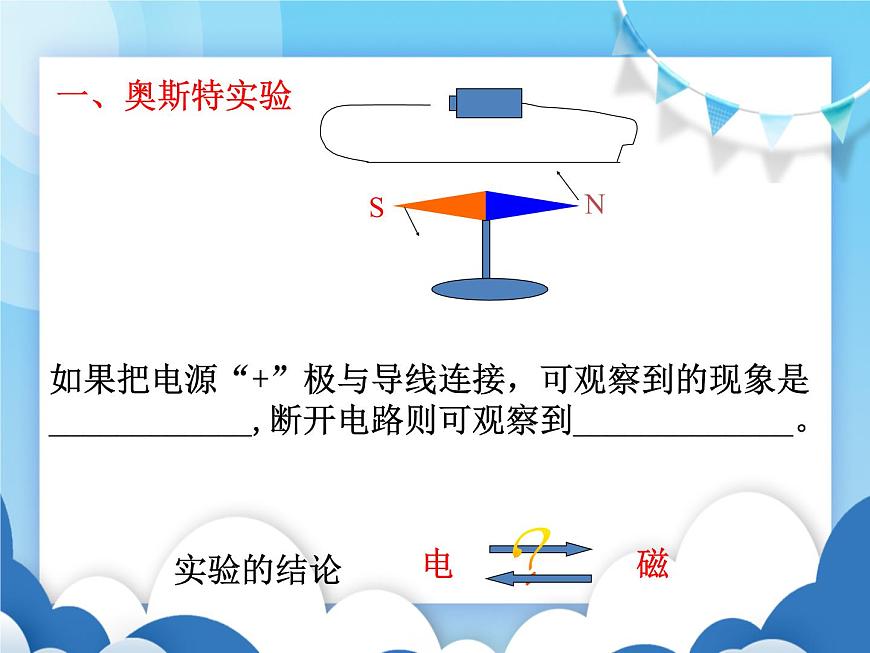

如果把電源“+”極與導線連接，可觀察到的現象是____________,斷開電路則可觀察到_____________。
奧斯特發現電流的磁效應后，許多科學家都在思索：既然電流能產生磁，那么磁能否產生電呢？
　　英國物理學家法拉第在10年中做了多次探索，1831年終于取得突破，發現了利用磁場產生電流的條件和規律。
　　根據這個發現，后來發明了發電機，使人類大規模用電成為可能，開辟了電氣化的時代。
1.產生持續電流的條件：
一是需要電源；二是電路要閉合。
3.如何知道電路中是否有電流？
在做“磁生電”研究前，你是否想過這些問題？
2.能夠產生、提供電能的裝置是什么？

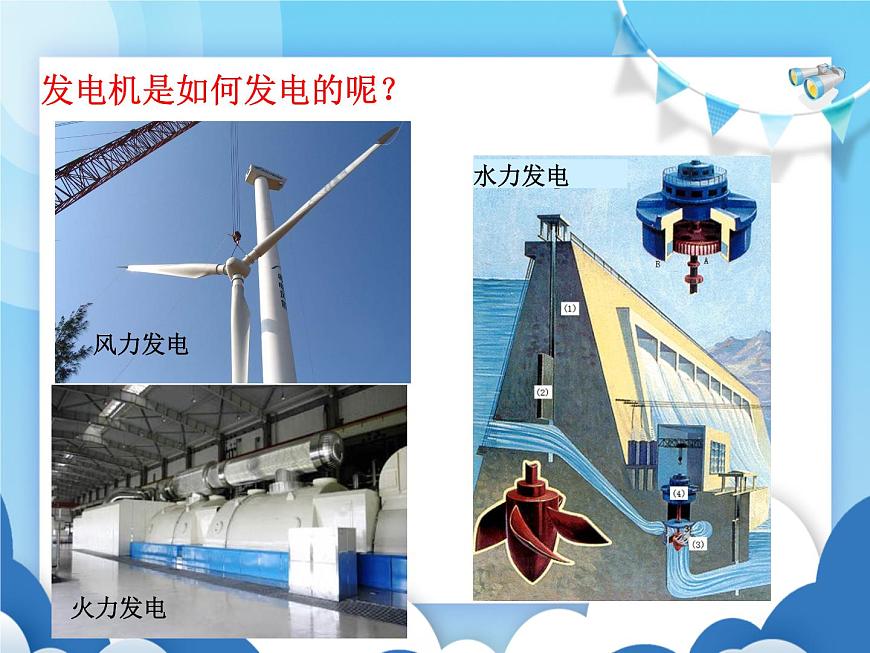

發電機是如何發電的呢？
1.從上表中我們發現電和磁有許多聯系，既然電能產生磁場，那么能否利用磁場得到電呢？寫出你的猜想和你猜想的依據，小組間交流。
2. 觀察圖20.5－1的實驗“探究什么情況下磁可以產生電”。像圖20.5－1那樣組裝電路，想一想：怎么判斷導線中產生了電？
在實驗過程中，如果靈敏電流計的指針發生了偏轉，則說明產生了電。

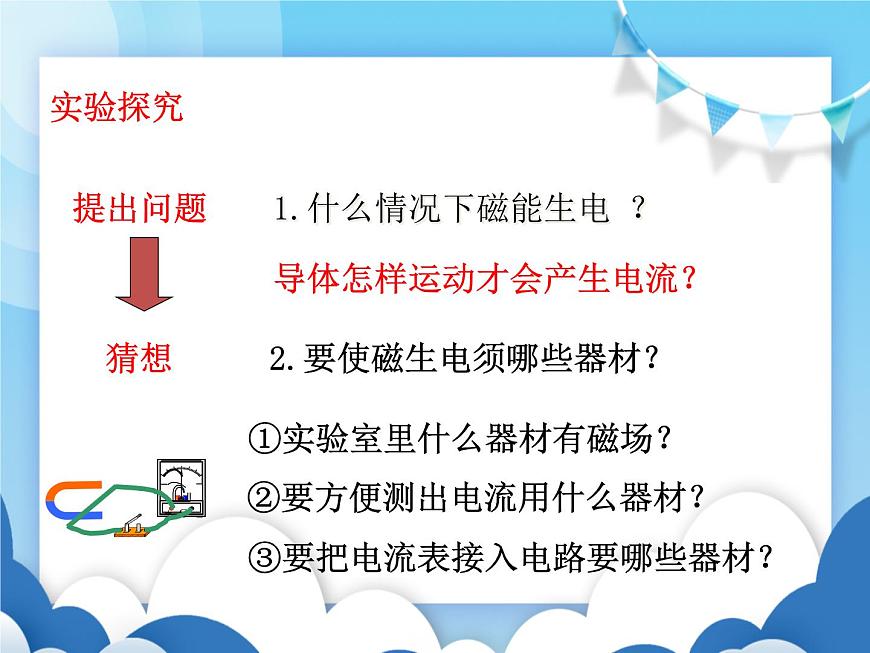

1.什么情況下磁能生電 ？
2.要使磁生電須哪些器材？
①實驗室里什么器材有磁場？
②要方便測出電流用什么器材？
③要把電流表接入電路要哪些器材？
導體怎樣運動才會產生電流？

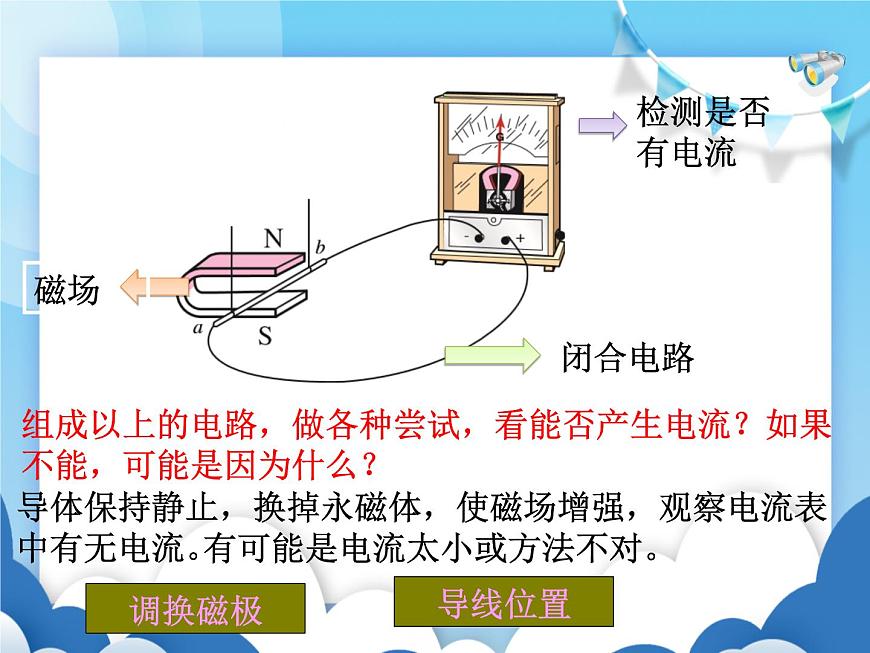

組成以上的電路，做各種嘗試，看能否產生電流？如果不能，可能是因為什么？
有可能是電流太小或方法不對。
導體保持靜止，換掉永磁體，使磁場增強，觀察電流表中有無電流。
3. 仔細分析上面能讓靈敏電流計的指動起來的方法，說說它們的共同點的什么？
導線的運動方向要與磁感線的方向有夾角（即導線要在磁場中做切割磁感線的運動）
通過實驗發現：當導線在磁場中運動時，電路中會產生電流。
實驗結果分析：閉合電路的一部分導體在磁場中做切割磁感線運動時，就有感應電流產生。
電磁感應現象 閉合電路的一部分導體在磁場中做切割感線運動時，導體中就產生電流，這種現象叫電磁感應，產生的電流叫做感應電流。
是不是導體在磁場中做什么樣的運動都會產生電流呢？
開關斷開，電路斷路，無論導線做何運動
開關閉合，電路通路，導線保持靜止。
開關閉合，電路通路，部分導線只做上下運動。
開關閉合，電路通路，部分導線只做左右運動。
開關閉合，電路通路，部分導線做左右斜向運動。
產生感應電流的條件：閉合電路導體的一部分導體 在磁場中做切割磁感線的運動。這三個條件缺一不可。能量轉化形式是機械能轉化為電能。
產生感應電壓的條件：導體在磁場中做切割磁感線運動
（你是如何理解感應電壓的存在的？）
在電磁感應現象中，消耗了機械能，但在閉合電路中產生了電流，獲得了電能，實現了從機械能向電能的轉化
電磁感應實驗（附方法：右手定則）
導體在磁場中切割磁感線時,感應電流的方向跟什么有關?
1.當我們來回擺導線時，靈敏電流計的指針是怎么偏轉的，這說明什么？
靈敏電流計的指針來回偏轉，這說明，導線的運動不同，產生的感應電流的方向也不同。
2.如果我們保持導線的運動方向不變，能讓指針向反方向偏轉嗎？說說你的做法？
能，保持導線運動方向不動，改變磁感線的方向（磁極方向）。
結論：電路中感應電流的方向與導體切割磁感線的運動方向和磁場的方向有關。
思考：除了剛才的探究實驗外，你還能設計出其他“磁生電”的實驗嗎？
如果是因為電路中產生的電流太小，你有什么辦法改進實驗？
怎樣讓你的靈敏電流計的指針偏轉的角度更大？再動手做一做，說一說你的做法？
換用更強的磁場、讓導線切割磁感線的運動速度更快等。
感應電流的大小與那些因素有關？
猜測：1.導線切割的速度
2.導線切割的速度的方向
5.切割導線的有效長度
感應電流的大小與導線切割的速度、永磁鐵的強度、切割導線的條數、切割導線的有效長度有關。感應電流的大小與導線切割的速度方向無關。
經過10年的研究，在1831年發現了磁生電的條件和規律，實現了他利用磁場獲得電流的愿望。
法拉第發現了磁生電，導致了電能的大規模生產和利用，開辟了電氣化的新紀元。
法拉第繼續做了大量的實驗和進一步的研究。終于實現了轉磁為電的理想，發明了發電機，變壓器等設備，使人類從蒸汽時代進入電氣時代。
請幫科拉頓分析失敗的原因，并為其改善實驗方案。
（1）觀察手搖發電機的構造；（2）觀察發電機對小燈泡亮度的影響；
1．發電機發出的電流的大小和方向是變化的。
（3）檢驗手搖發電機電流方向的變化。
觀看演示實驗，把手搖發電機跟燈泡連接起來，轉動手柄，你觀察到什么現象，這說明什么？
燈泡發光，這說明電路中有電流流過。
在電路中接入電流表，再轉動手柄，我們看到什么現象，這又說明什么？
電流表的指針來回擺動，這說明電路中的電流方向是在不斷改變的。
使用不同速度轉動手柄，觀察燈泡的亮度，你發現什么？
線圈轉得越快速度越快，燈泡越亮，說明產生的電流越強
在電路中并聯二個發光二極管（讓二極管的極性相反連接），轉動手柄，觀察到什么現象，這個現象說明什么？
兩個二極管輪流發光，說明電路中的電流方向在不斷改變
小結：這種方向不斷發生改變的電流就是交流電。
2.交流發電機基本結構
實際使用的交流發電機（旋轉磁場式）（1）組成：定子—線圈；轉子—電磁鐵
原因：線圈匝數多，導線很粗，高速旋轉困難；使用電磁鐵可得到強磁場
（2）動力機：水輪機、汽輪機（核電站）、內燃機、蒸汽輪機（火力發電站）等
大型發電機由于電流較大，所以不能使用電刷，一般采用線圈不動、磁極旋轉的方式來發電。
為了得到較強的磁場，還要用電磁鐵代替永磁體。
當線圈在前半周轉動時，電流表指針偏轉，表明電路中產生了電流；當線圈在后半周轉動時，切割磁感線方向相反，電流表指針偏轉方向相反。
（4）發電機發電的過程是其他形式能轉化為電能的過程。
交流發電機的工作原理：
周期性改變方向和大小的電流。
線圈轉動一圈，電流方向改變2次
ab和cd不斷做切割磁感線運動，由于磁感線方向是不變的，而ab和cd的運動方向總是相反，并且不斷改變，于是線圈和外部電路就有了方向不斷改變的感應電流
交流電：周期性改變方向的電流大小的電流（AC）直流電：方向不變的電流（DC）交流電的周期：交流電完成一次周期性變化需要的時間符號: T 單位:秒 (s)交流電的頻率：交流在一秒內交流電完 成周期性變化的次數符號: f 單位:赫茲(Hz) T=1/f f=1/T我國交流電供電周期是0.02秒，頻率為50赫茲。其意義是發電機線圈轉一周用 0.02 秒，即1秒內線圈轉50圈，交流電的電流方向改變100次。線圈轉動一圈，電流方向改變2次。
交流發電機產生的電流是交變電流，簡稱交流
利用銅環和電刷把線圈和用電器連接起來，對外輸出電能。
1.發電機的構造原則上和電動機是完全相同的
2.電動機是消耗電能而輸出機械能； 發電機是消耗機械能而輸出電能
3.電動機：利用通電線圈在磁場里轉動的原理 發電機：利用電磁感應原理 可分為交流發電機和直流發電機兩類。
1. 圖20.5-10中的 a 表示垂直于紙面的一根導線，它是閉合電路的一部分。它在磁場中按箭頭方向運動時，在哪種情況下會產生感應電流？
