蘇科版初中九年級物理專項素養綜合練(十九)多擋位電熱器的相關計算課件

這是一份蘇科版初中九年級物理專項素養綜合練(十九)多擋位電熱器的相關計算課件，共26頁。

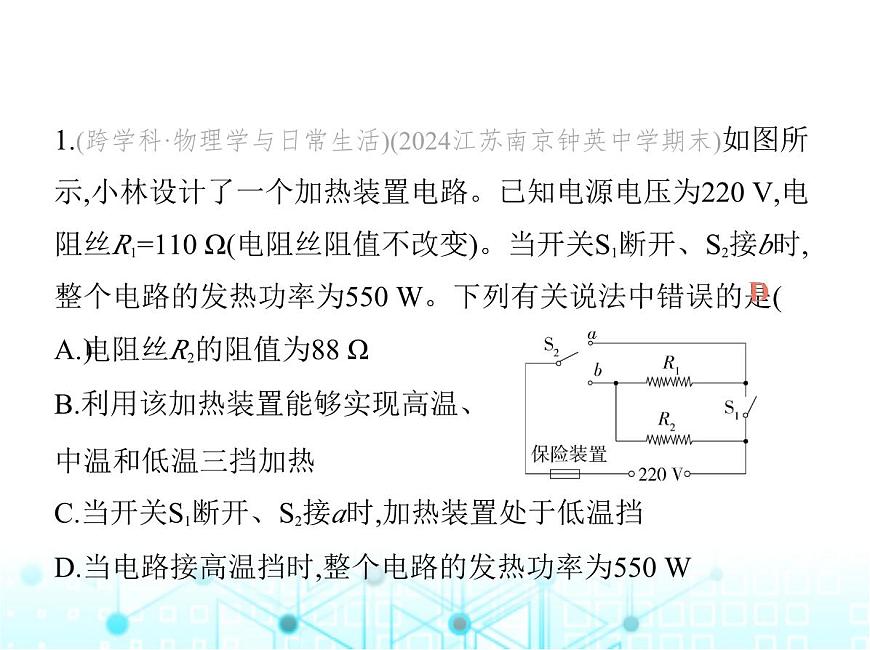

1.(跨學科·物理學與日常生活)(2024江蘇南京鐘英中學期末)如圖所示,小林設計了一個加熱裝置電路。已知電源電壓為220 V,電阻絲R1=110 Ω(電阻絲阻值不改變)。當開關S1斷開、S2接b時,整個電路的發熱功率為550 W。下列有關說法中錯誤的是(　????)
A.電阻絲R2的阻值為88 ΩB.利用該加熱裝置能夠?qū)崿F(xiàn)高溫、中溫和低溫三擋加熱C.當開關S1斷開、S2接a時,加熱裝置處于低溫?fù)鮀.當電路接高溫?fù)鯐r(shí),整個電路的發熱功率為550 W

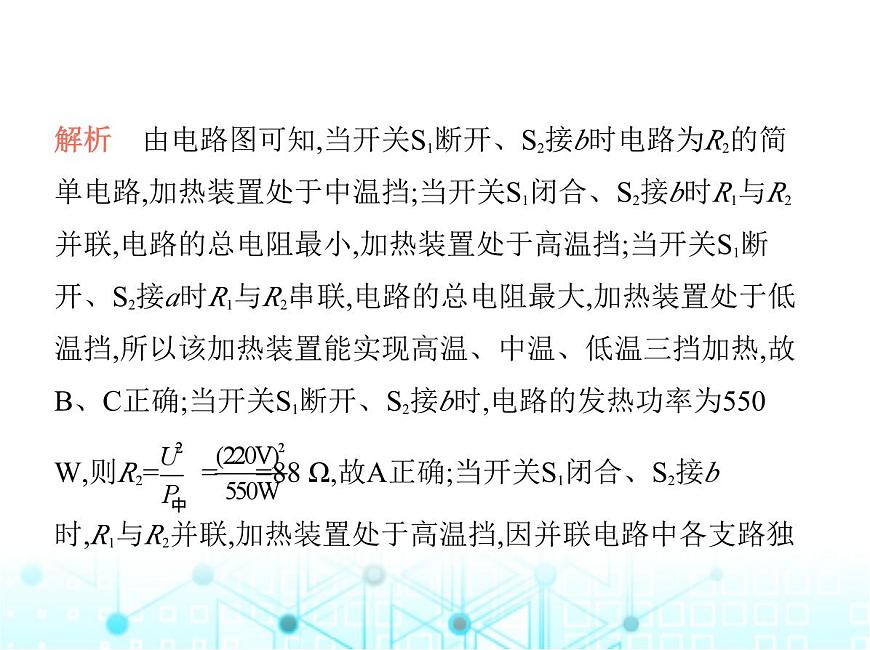

解析　由電路圖可知,當開關S1斷開、S2接b時電路為R2的簡 單電路,加熱裝置處于中溫?fù)?當開關S1閉合、S2接b時R1與R2 并聯,電路的總電阻最小,加熱裝置處于高溫?fù)?當開關S1斷 開、S2接a時R1與R2串聯,電路的總電阻最大,加熱裝置處于低 溫?fù)?所以該加熱裝置能實現高溫、中溫、低溫三擋加熱,故 B、C正確;當開關S1斷開、S2接b時,電路的發熱功率為550 W,則R2=?=?=88 Ω,故A正確;當開關S1閉合、S2接b時,R1與R2并聯,加熱裝置處于高溫?fù)?因并聯電路中各支路獨
立工作、互不影響,且各支路兩端的電壓相等,所以,發熱功 率:P高=P1+P2=P1+P中=?+P中=?+550 W=990 W,故D錯誤。

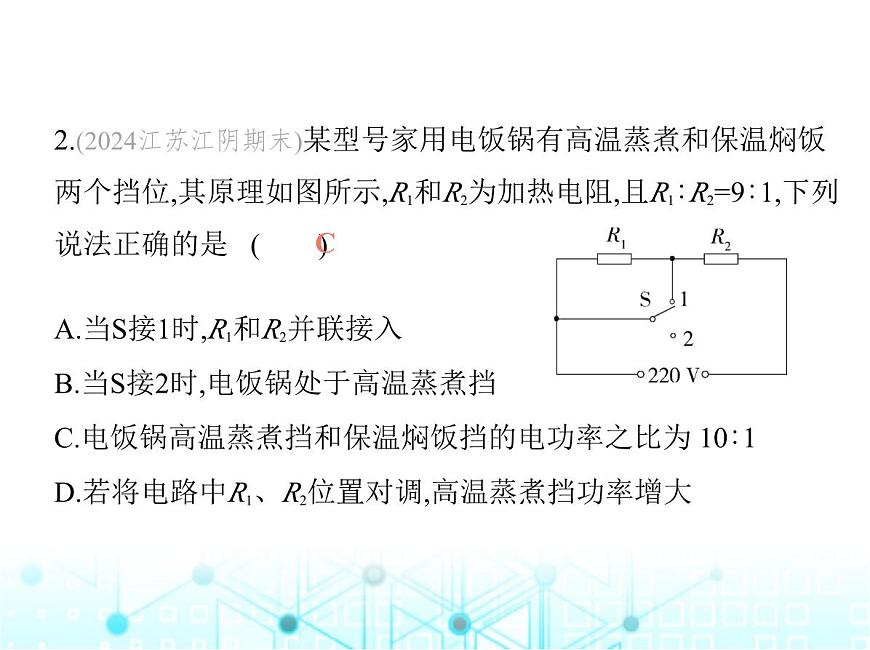

2.(2024江蘇江陰期末)某型號家用電飯鍋有高溫蒸煮和保溫燜飯兩個擋位,其原理如圖所示,R1和R2為加熱電阻,且R1∶R2=9∶1,下列說法正確的是?(　????)
A.當S接1時,R1和R2并聯接入B.當S接2時,電飯鍋處于高溫蒸煮擋C.電飯鍋高溫蒸煮擋和保溫燜飯擋的電功率之比為 10∶1D.若將電路中R1、R2位置對調,高溫蒸煮擋功率增大

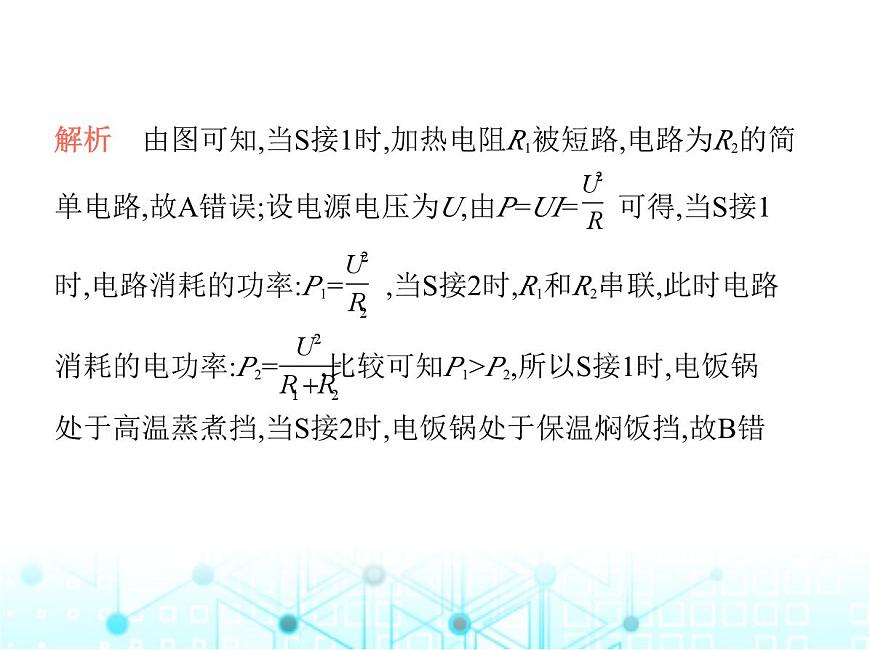

解析　由圖可知,當S接1時,加熱電阻R1被短路,電路為R2的簡 單電路,故A錯誤;設電源電壓為U,由P=UI=?可得,當S接1時,電路消耗的功率:P1=?,當S接2時,R1和R2串聯,此時電路消耗的電功率:P2=?,比較可知P1>P2,所以S接1時,電飯鍋處于高溫蒸煮擋,當S接2時,電飯鍋處于保溫燜飯擋,故B錯

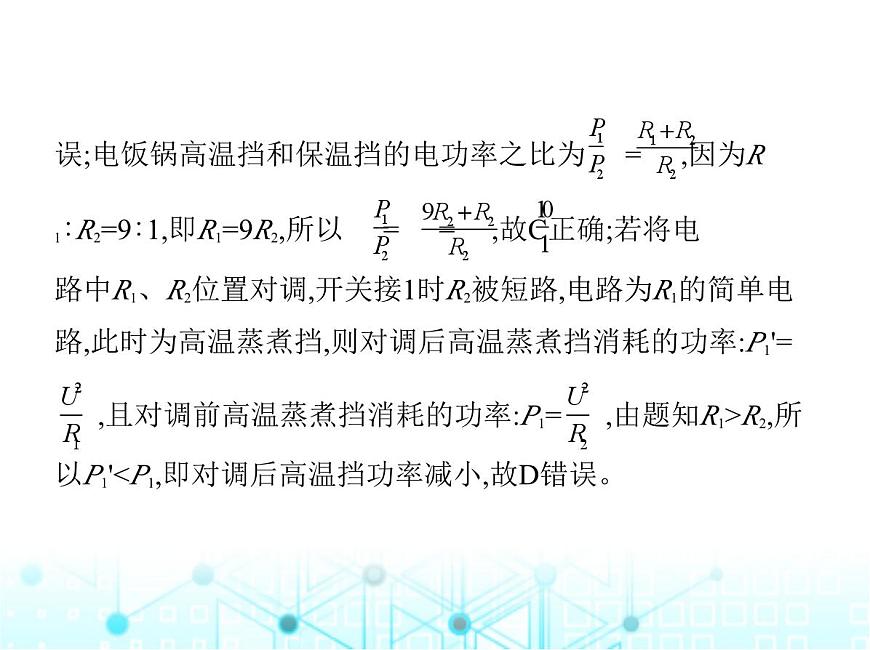

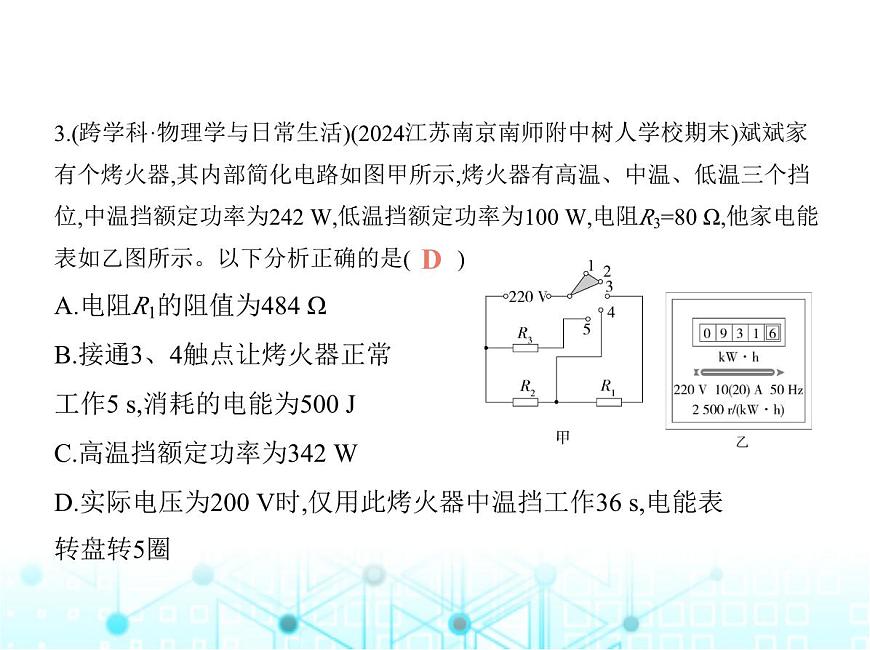

誤;電飯鍋高溫?fù)鹾捅負醯碾姽β手葹?=?,因?yàn)镽1∶R2=9∶1,即R1=9R2,所以?=?=?,故C正確;若將電路中R1、R2位置對調,開關接1時R2被短路,電路為R1的簡單電 路,此時為高溫蒸煮擋,則對調后高溫蒸煮擋消耗的功率:P1'= ?,且對調前高溫蒸煮擋消耗的功率:P1=?,由題知R1>R2,所以P1'
