2024甘肅中考物理二輪專題復習 微專題 歐姆定律實驗對比復習 （課件）

這是一份2024甘肅中考物理二輪專題復習 微專題 歐姆定律實驗對比復習 （課件），共27頁。PPT課件主要包含了阻值最大，定值電阻的阻值，定值電阻兩端的電壓，改變導體兩端的電壓，定值電阻短路，定值電阻斷路，用電阻箱代替定值電阻，電阻阻值等內容，歡迎下載使用。

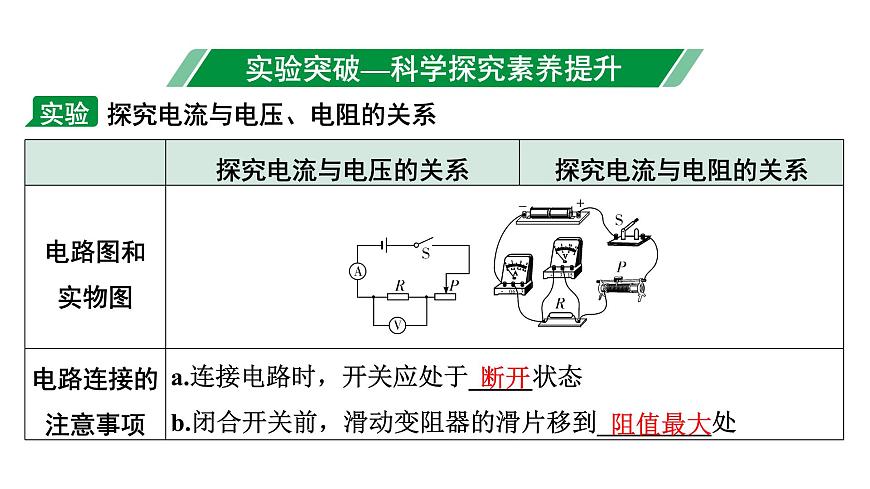

實驗 探究電流與電壓、電阻的關系

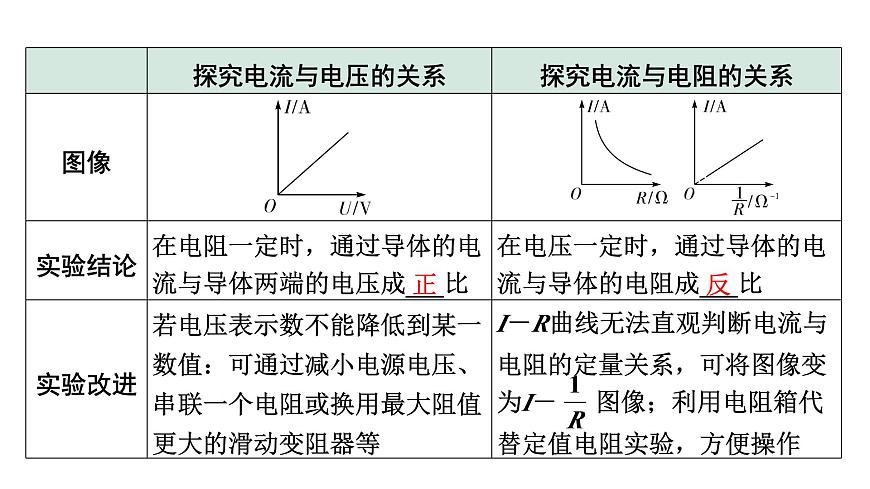

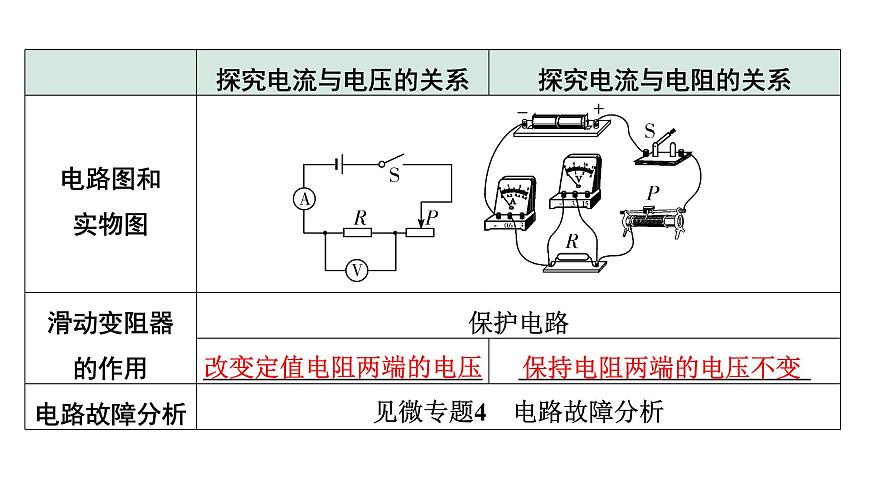

探究電流與電壓、電阻的關系

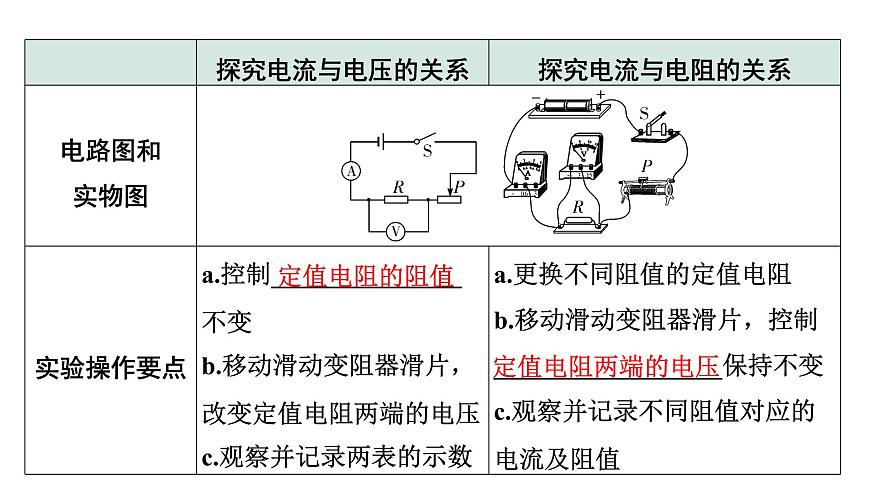

改變定值電阻兩端的電壓
保持電阻兩端的電壓不變

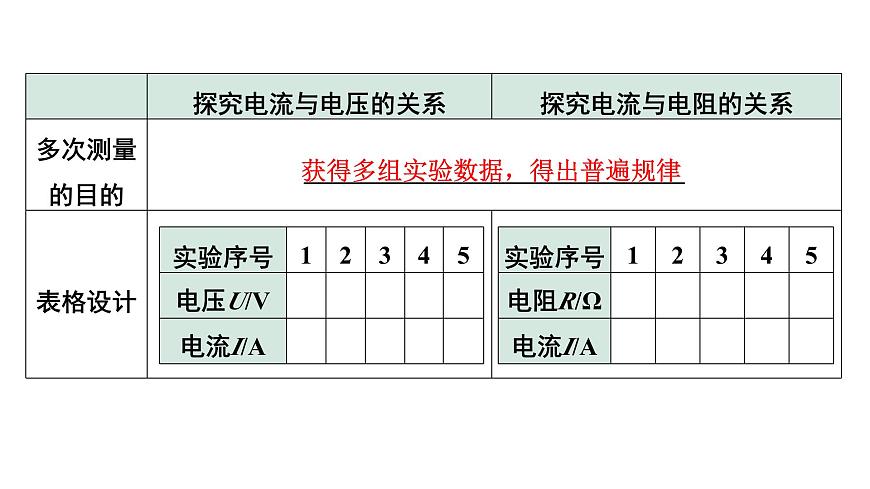

獲得多組實驗數據，得出普遍規律

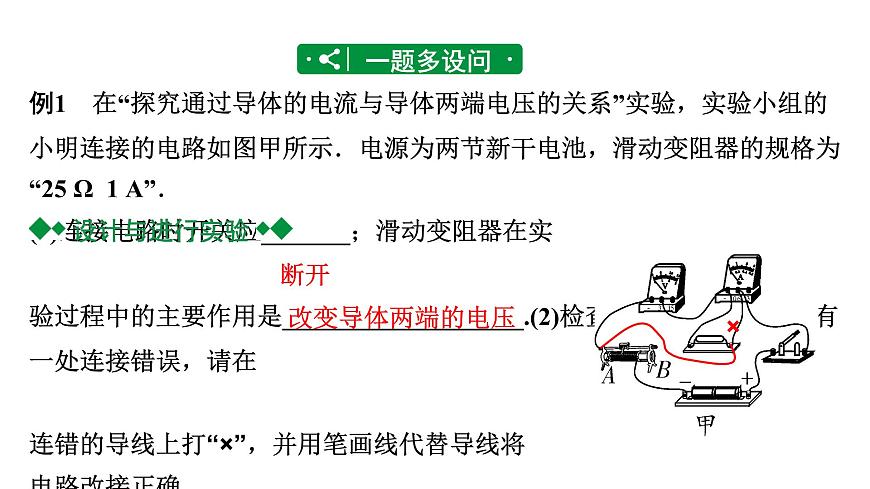

例1　在“探究通過導體的電流與導體兩端電壓的關系”實驗，實驗小組的小明連接的電路如圖甲所示．電源為兩節新干電池，滑動變阻器的規格為“25 Ω 1 A”．(1)連接電路時開關應_______；滑動變阻器在實驗過程中的主要作用是___________________.(2)檢查電路時發現圖甲中有一處連接錯誤，請?jiān)谶B錯的導線上打“×”，并用筆畫線代替導線將電路改接正確.
(3)電路連接正確后閉合開關，發現電壓表示數為3 V，電流表也有較大示數，則小明閉合開關前遺漏的操作是_______________________________；改正后重新閉合開關，一段時間后電壓表突然無示數、電流表示數變大，此時電路中存在的故障是______________．
滑動變阻器滑片未移至阻值最大處
變式1　(2021云南省卷)閉合開關，移動滑片，發現電流表無示數，電壓表示數接近電源電壓，若電路中僅有一處故障，故障是_____________.
(4)排除故障后，移動滑動變阻器的滑片，某時刻電流表示數為0.32 A，此時電壓表的示數如圖乙所示，為______．測得的多組實驗數據記錄在表中.①實驗過程中，當測完第2組數據后，若要繼續測量第3組數據時，滑動變阻器的滑片應向_____(選填“A”或“B”)端移動.②此次實驗中所用電阻R的電阻阻值為_____Ω.③分析表格數據，可得出的結論是電阻一定時，通過導體的電流與導體兩端的電壓成_______(選填“正比”或“反比”).
變式2　(2021遼陽改編)實驗中電阻R兩端的電壓是通過改變__________________________實現的，實驗中多次測量尋找普遍規律的目的與下面實驗多次測量目的相同的是_____(選填字母)A. 測量定值電阻的阻值B. 探究電流與電阻的關系
滑動變阻器接入電路的阻值
(5)(2023梧州改編)小明還想測出當電壓為0.2 V時的電流值，發現無論如何移動滑片，都無法使電壓表示數為0.2 V，原因是滑動變阻器的最大阻值_____(選填“太大”或“太小”)，在不更換定值電阻的前提下，為了解決這個問題，可以采取的一種方法是________________________________________.
換用阻值更大的滑動變阻器(或減小電源電壓)
例2　小明和同學們在做“探究導體中電流跟電阻的關系”的實驗中，所用的實驗器材有：兩節新干電池、電流表、電壓表、定值電阻四只(5 Ω、10 Ω、20 Ω、25 Ω各一只)，滑動變阻器R1(10 Ω　1 A)、滑動變阻器R2(20 Ω　0.5 A)、開關、導線若干.(1)如圖甲為連接的部分實驗電路，請用筆畫線代替導線將圖甲中的實物電路連接完整．要求：滑片P向B端移動時電路中電流變大.
(2)(創新設問——開放性設問)(2020河南)連接完電路，需要對電路檢查后再閉合開關，請你提出其中一項需要檢查的內容____________________________________________；(3)連好電路閉合開關，發現電流表和電壓表都有較小的示數，且無論如何移動滑片，電流表和電壓表的示數都不變，造成這一現象的原因可能是____________________________________.
電表的連接是否正確(或滑動變阻器連接是否正確)
滑動變阻器同時接了下面的兩個接線柱
變式　在該實驗中，若滑動變阻器的接線柱接觸不良，閉合開關時，電壓表_____示數、電流表______示數．(均選填“有”或“無”)
(4)排除故障后，先將5 Ω的電阻連入電路中，移動滑動變阻器的滑片使電壓表的示數為2 V，并記下電流值．接著斷開開關，將5 Ω的電阻更換為10 Ω的電阻(滑動變阻器滑片未動)，閉合開關后，接下來應進行的操作是：_________________________，直至電壓表示數為_____V，并記下此時電流表的示數.(5)為使能順利完成其他幾組實驗，選取的滑動變阻器應為____(選填“R1”或“R2”).
向左調節滑動變阻器的滑片
(6)多次更換電阻并調節滑動變阻器，實驗數據記錄如表，其中第2次實驗電流表示數如圖乙所示，其讀數為______A；請?jiān)趫D丙的坐標系中，利用表中數據描點繪圖像，根據I－R圖像可以得出的結論是：電壓一定時，通過導體的電流與導體的電阻成______；
(7)(創新設問——圖像分析)(2021福建)為了更直觀地表示電壓不變時電流與電阻的關系，可以改變橫坐標，處理數據后畫出電流I與_____的關系圖線.(8)(創新設問——開放性設問)(2020宜昌)實驗中需要不斷更換電阻，操作比較麻煩，請你寫出一條改進措施______________________.
1. (2023蘭州32題5分)為了探究“電流與電壓的關系”，某同學設計了如圖甲所示的電路．(1)實驗中，應保持__________不變，調節滑片P，當電壓表示數為2 V時，電流表的示數如圖乙所示，則電路中的電流為_____A.(2)多次測量，將記錄的數據填在上表中，分析數據可以得出的結論是____________________________________________________.
當電阻一定時，通過導體的電流與導體兩端的電壓成正比
(3)在上述實驗結束后，該同學還想利用此電路探究“電流與電阻的關系”，并與上表中的第三次實驗數據進行比較，于是他在原電路中，只將10 Ω的定值電阻換成了15 Ω.閉合開關后，發現電壓表的示數_____(選填“變大”“變小”或“不變”)．則他接下來的操作應該是___________________________________________________________________________.
向右調節滑動變阻器的滑片，使電壓表的示數為3 V，讀取電流表的示數，記錄數據
2. 小欣利用實驗探究“電流跟電阻的關系”．已知電源電壓為6 V且保持不變，實驗用到的電阻阻值分別為5 Ω、10 Ω、15 Ω、20 Ω、25 Ω.(1)請根據圖甲所示的電路圖將圖乙所示的實物電路連接完整(導線不允許交叉)；(2)小欣把5 Ω定值電阻接入電路后，閉合開關，發現電流表無示數而電壓表有示數，則電路中的故障可能是____；A. 電阻R處短路B. 電阻R處斷路C. 滑動變阻器處斷路
(3)排除故障后進行實驗．實驗中多次改變R的阻值，調節滑動變阻器的滑片，使電壓表示數保持不變，記下電流表的示數，得到如圖丙所示的電流I隨電阻R變化的圖像．由圖像可以得出結論：電壓一定時，_________________________________；(4)將5 Ω定值電阻換成10 Ω定值電阻后，閉合開關，為了保持電壓表的示數為_____V不變，應將滑動變阻器的滑片P向____(選填“A”或“B”)移動，記錄此時各表的示數．
通過導體的電流與導體的電阻成反比
3. 李明和小亮利用如圖甲所示的電路探究“電流與電阻的關系”．已知電源電壓為6 V且保持不變，實驗用到的電阻R的阻值分別為10 Ω、15 Ω、20 Ω、25 Ω.(1)李明根據圖甲所示的電路圖，將圖乙中的實驗器材連接成實驗電路，小亮在檢查時認為，從實驗?zāi)康膩砜?，?shí)驗電路上有一根導線連接錯了，建議李明改接．①請?jiān)诮渝e(cuò)的那根線上打“×”；②另畫一根導線，使電路連接正確；
③如果不改接這根導線，對實驗的影響是：___________________________(具體說明是什么影響)．(2)李明將電路改接正確后，閉合開關，調節變阻器的滑片到某位置，保持電壓表的示數為2.5 V，電流表的示數如圖丙所示，則電流表的讀數是_____A，連入電路的電阻R的阻值是____Ω.(3)實驗中，若保證電壓表的示數為2.5 V不變，將定值電阻R的阻值由25 Ω更換為15 Ω，為了保持電壓表的示數不變，應將滑動變阻器的滑片向_____(選填“左”或“右”)移動；當定值電阻為10 Ω時，移動滑動變阻器滑片應使接入電路的阻值為_____Ω.
不能測出待測電阻兩端的電壓
4. 小明在“探究電流與電阻關系”的實驗中，選用的器材有：滑動變阻器、開關、電流表、電壓表、電源(電壓恒為6 V)、三個定值電阻(10 Ω、15 Ω、20 Ω)、導線若干．(1)小明按圖甲連接電路后，閉合開關S，移動滑片P, 使電壓表示數為U2時，記錄電流表的示數，然后再分別接入其余兩個定值電阻，重復上述操作.
(2)圖乙是根據實驗數據畫出的電流隨電阻變化關系的圖像，分析可知U2＝___V．為了完成實驗，所選滑動變阻器的最大阻值應不小于____Ω.由圖像可知：在導體兩端的電壓一定時，通過導體的電流與導體的電阻成_____(選填“正比”或“反比”)．
