多開關與滑動變阻器結合的動態電路計算

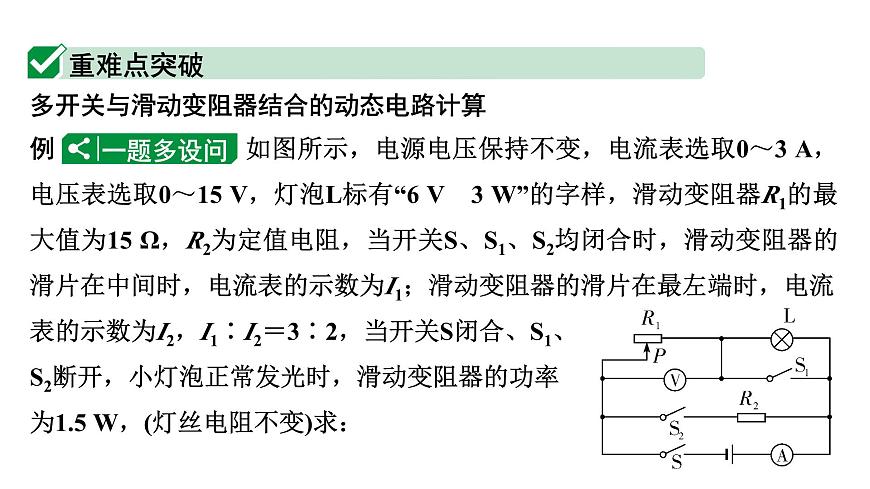

例 如圖所示，電源電壓保持不變，電流表選取0～3 A，電壓表選取0～15 V，燈泡L標有“6 V　3 W”的字樣，滑動變阻器R1的最大值為15 Ω，R2為定值電阻，當開關S、S1、S2均閉合時，滑動變阻器的滑片在中間時，電流表的示數為I1；滑動變阻器的滑片在最左端時，電流
表的示數為I2，I1∶I2＝3∶2，當開關S閉合、S1、S2斷開，小燈泡正常發光時，滑動變阻器的功率為1.5 W，(燈絲電阻不變)求：

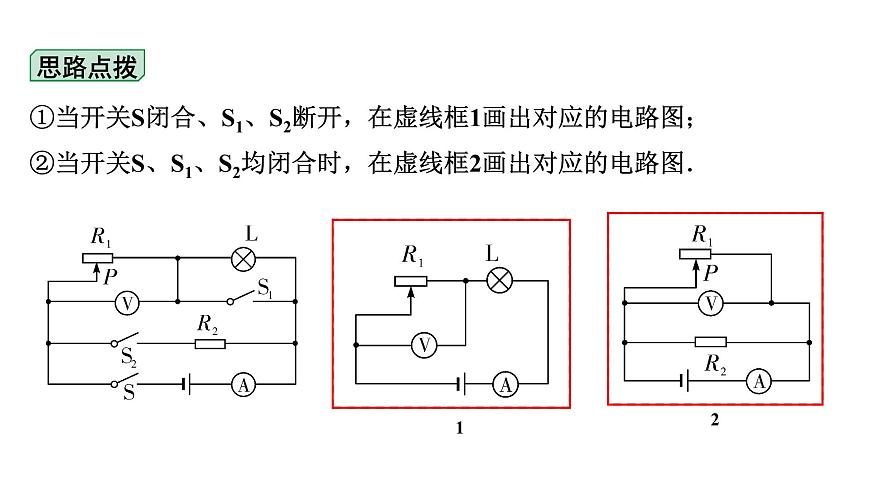

①當開關S閉合、S1、S2斷開，在虛線框1畫出對應的電路圖；②當開關S、S1、S2均閉合時，在虛線框2畫出對應的電路圖．

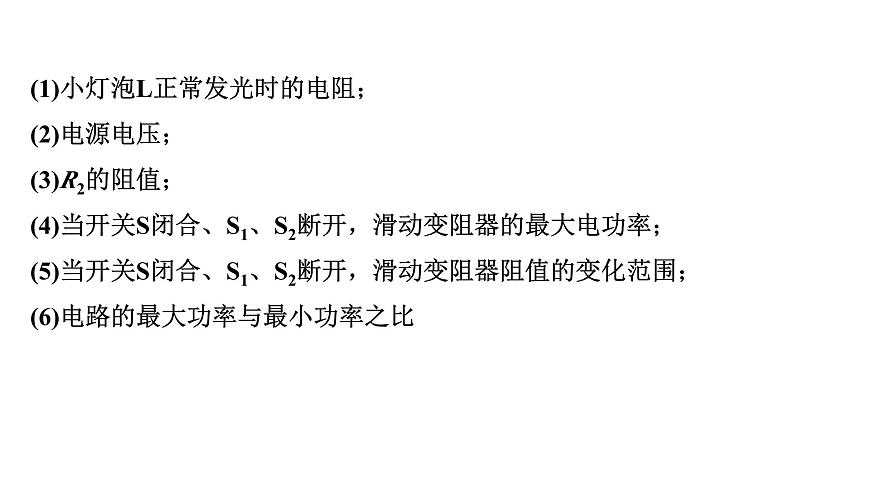

(1)小燈泡L正常發光時的電阻；(2)電源電壓；(3)R2的阻值；(4)當開關S閉合、S1、S2斷開，滑動變阻器的最大電功率；(5)當開關S閉合、S1、S2斷開，滑動變阻器阻值的變化范圍；(6)電路的最大功率與最小功率之比

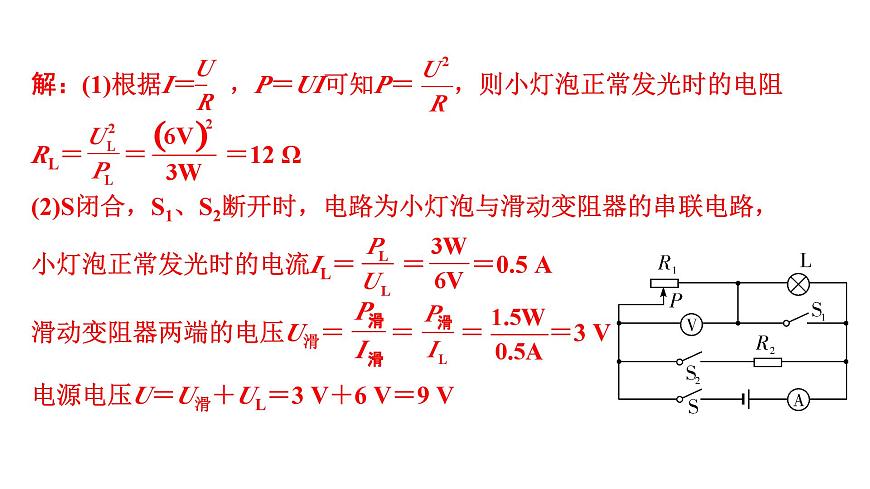

解：(1)根據I＝ ，P＝UI可知P＝ ，則小燈泡正常發光時的電阻RL＝ ＝ ＝12 Ω
(2)S閉合，S1、S2斷開時，電路為小燈泡與滑動變阻器的串聯電路，小燈泡正常發光時的電流IL＝ ＝ ＝0.5 A滑動變阻器兩端的電壓U滑＝ ＝ ＝ ＝3 V電源電壓U＝U滑＋UL＝3 V＋6 V＝9 V

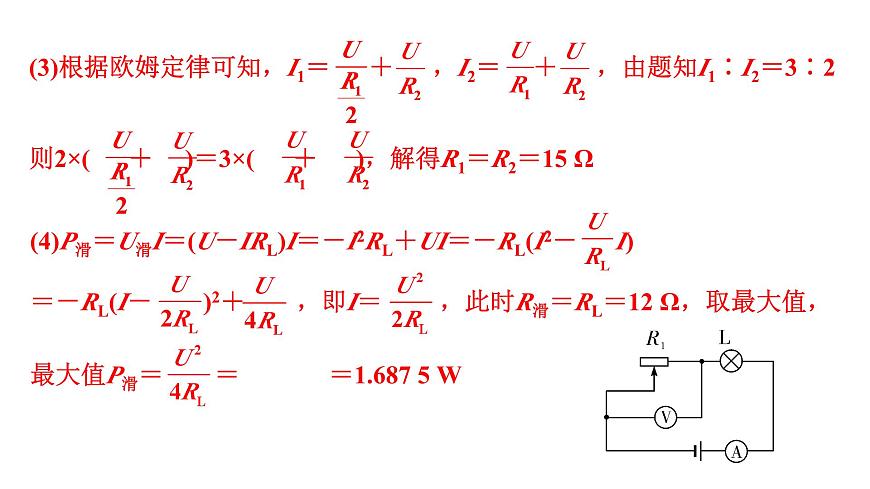

(3)根據歐姆定律可知，I1＝ ＋ ，I2＝ ＋ ，由題知I1∶I2＝3∶2則2×( ＋ )＝3×( ＋ )，解得R1＝R2＝15 Ω
(4)P滑＝U滑I＝(U－IRL)I＝－I2RL＋UI＝－RL(I2－ I)＝－RL(I－ )2＋ ，即I＝ ，此時R滑＝RL＝12 Ω，取最大值，最大值P滑＝ ＝ ＝1.687 5 W

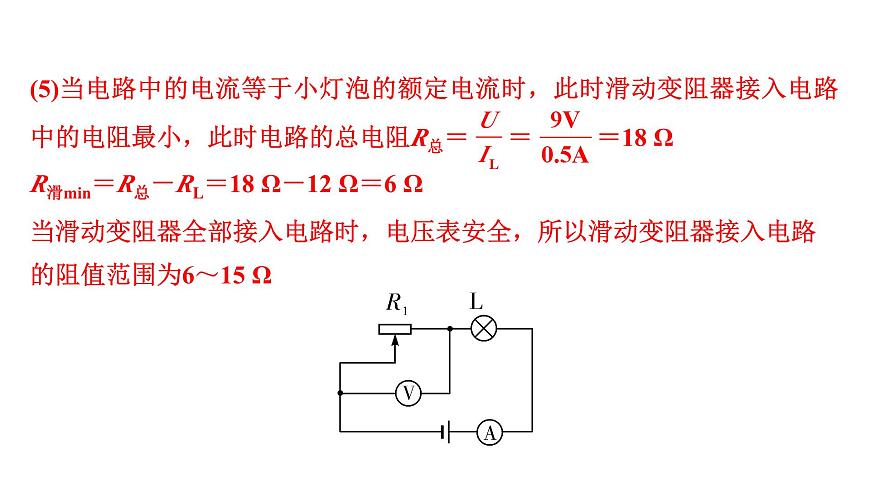

(5)當電路中的電流等于小燈泡的額定電流時，此時滑動變阻器接入電路中的電阻最小，此時電路的總電阻R總＝ ＝ ＝18 ΩR滑min＝R總－RL＝18 Ω－12 Ω＝6 Ω當滑動變阻器全部接入電路時，電壓表安全，所以滑動變阻器接入電路的阻值范圍為6～15 Ω

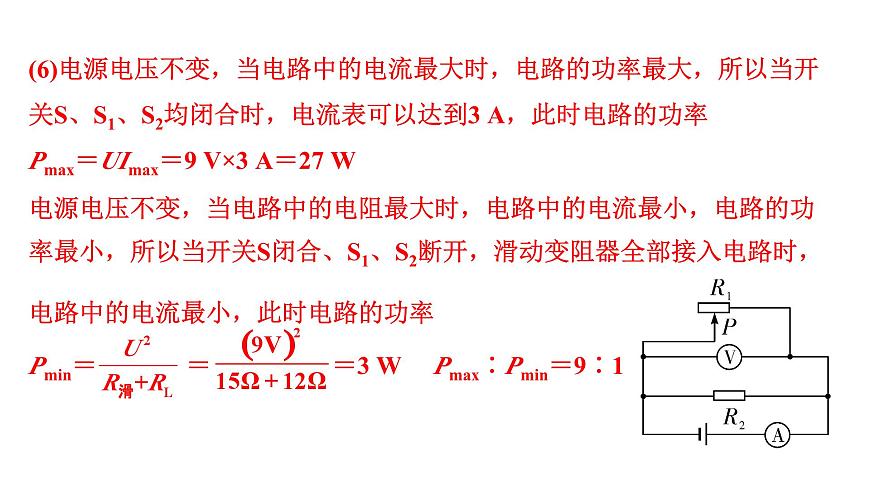

(6)電源電壓不變，當電路中的電流最大時，電路的功率最大，所以當開關S、S1、S2均閉合時，電流表可以達到3 A，此時電路的功率Pmax＝UImax＝9 V×3 A＝27 W電源電壓不變，當電路中的電阻最大時，電路中的電流最小，電路的功率最小，所以當開關S閉合、S1、S2斷開，滑動變阻器全部接入電路時，電路中的電流最小，此時電路的功率Pmin＝ ＝ ＝3 W Pmax∶Pmin＝9∶1
A. 滑動變阻器R2的最大阻值為30 ΩB. 電源電壓為12 VC. 定值電阻R1的阻值為10 ΩD. 只閉合開關S1，電路總功率的變化范圍為4.8 W～14.4 W
1. (2023蘭州A卷11題3分)如圖所示的電路，電源電壓恒定不變，燈泡L上標有“12 V　6 W”的字樣，只閉合開關S1，將滑動變阻器R2的滑片P從最右端向左移動一段距離，此過程中電流表示數變化了0.2 A，電壓表示數變化了2 V；再閉合開關S2和 S3，電流表示數又變化了1.1 A，此時燈泡L恰好正常發光．下列說法中錯誤的是(　　)
2.如圖所示的電路，電源電壓保持不變，電阻R1、R2的阻值分別為10 Ω和 20 Ω，只閉合開關S1，將滑片P移到中點，電壓表示數為6 V，電阻R1的功率為P1；閉合開關S1、S2，將滑片P移到最左端，電阻R2的功率為P2，若P1∶P2＝2∶9，則下列說法正確的是(　　)A. 電源電壓為18 VB. 滑動變阻器的最大電阻為20 ΩC. 電路的最大功率為12.15 WD. 電路的最小功率為2.7 W
3. 如圖所示，電源電壓恒定，定值電阻R2＝20 Ω，滑動變阻器R0上標有“50 Ω　0.5 A”的字樣，電流表 的量程為0～0.6 A，電壓表 的量程為0～15 V．當開關S打到1位置且滑片P在A端時，電壓表的示數為8 V；當開關S打到2位置且滑片P在中點時，滑動變阻器R0的功率為P0＝4 W，求：(1)電源電壓U；(2)定值電阻R1的阻值；
(3)當電路接通時，在確保電路元件安全的前提下，試討論何時電路的總功率最小，最小功率是多少？何時電路的總功率最大，最大功率又是多少？
①請?jiān)趫D1框中畫出開關S接1時的電路圖②請?jiān)趫D2框中畫出開關S接2時的電路圖
解：(1)當開關S打到2位置且滑片P在中點時，定值電阻R2與滑動變阻器串聯，電壓表測R2兩端電壓，此時電流為I2＝ ＝ ＝ ，滑動變阻器的功率P0＝I22 ＝( )2× ＝4 W，解得電源電壓為U＝18 V
(2)當開關S打到1位置且滑片P在A端時，R1與滑動變阻器最大阻值串聯，電壓表測量R1兩端電壓，電壓表的示數為8 V，則有 R1＝ R1＝8 V，解得R1＝40 Ω
(3)分析電路，電路總功率為P＝UI，當電路電流最小時，電路總功率最小，可知當開關S打到1且滑動變阻器的滑片移到A端時，電路電流最小為Imin＝ ＝ ＝0.2 A，此時電路功率最小為Pmin＝UImin＝18 V×0.2 A＝3.6 W
當電路電流最大時，電路總功率最大，可知當開關S打到2且滑動變阻器滑片置于B端時，即滑動變阻器被短路時，電路電流為I3＝ ＝ ＝0.9 A，由于電流表的量程為0～0.6 A，則此時會燒壞電流表；當I3＝0.6 A時，由于滑動變阻器的額定電流為0.5 A，則I3＝0.6 A時會燒壞滑動變阻器，所以電路最大電流為Imax＝0.5 A，電壓表示數U′＝ImaxR2＝0.5 A×20 Ω＝10 V，小于電壓表的最大量程，所以電路最大功率為Pmax＝UImax＝18 V×0.5 A＝9 W.
4. 如圖所示，變阻器R2上標有“20 Ω　1 A”字樣．只閉合開關S1，將變阻器滑片P移到中點時，電流表 示數為0.2 A，燈泡L的實際功率為0.8 W；閉合開關S1、S2，將變阻器滑片P移到a端時，燈泡正常發光，電流表示 數為0.4 A，此時電壓表示數是多少？電阻R1的阻值是多少？燈泡L的額定功率是多少？(不考慮溫度對燈絲電阻的影響)
①請?jiān)趫D1框中畫出只閉合開關S1時的電路圖②請?jiān)趫D2框中畫出閉合開關S1、S2且滑片移到a端時的電路圖
解：當只閉合開關S1，變阻器滑片P移到中點時，R2＝10 Ω，變阻器R2與燈泡組成串聯電路，燈泡電阻為：R燈＝ ＝ ＝20 Ω串聯總電阻為：R＝R燈＋R2＝20 Ω＋10 Ω＝30 Ω電源電壓為：U＝IR＝0.2 A×30 Ω＝6 V
當閉合開關S1、S2，變阻器滑片移動到a端時，R2阻值為零相當于導線，此時燈L與電阻R1組成并聯電路，電壓表測量的就是電源電壓，其示數為6 V. 燈泡正常發光，所以燈泡的額定電流為I燈額＝ ＝ ＝0.3 A通過電阻R1的電流為：I1＝I′－I燈額＝0.4 A－0.3 A ＝0.1 AR1的電阻為：R1＝ ＝ ＝60 Ω燈泡的額定功率為P燈額＝U燈額I燈額＝6 V×0.3 A＝1.8 W
5. 如圖所示的電路中，電源電壓恒定，燈泡L上標有“6 V　3 W”的字樣，R1為定值電阻，滑動變阻器R2上標有“10 Ω　0.8 A”的字樣，電流表 的量程為0～3 A，電壓表 的量程為0～3 V，忽略溫度對燈絲電阻的影響．求：(1)燈泡L的電阻；
(2)閉合S、S1與S2時，燈泡L正常發光，電流表 的示數為1.5 A，求電源電壓U和R1的阻值；(3)閉合S，斷開S1和S2時，在確保電路安全的前提下，求滑動變阻器R2接入電路的阻值范圍和電路總功率的變化范圍．
①請?jiān)趫D1框中畫出閉合S、S1與S2時的電路圖②請?jiān)趫D2框中畫出閉合S，斷開S1和S2時的電路圖．
解：(1)由P＝ 得，
(2)開關S、S1與S2都閉合時，電壓表和R2被短路，此時R1和燈泡L并聯，燈泡L正常發光，電流表測干路上的電流．小燈泡L的額定電壓為U額＝6 V，所以可得電源電壓U＝U額＝6 V通過小燈泡的電流通過R1的電流I1＝I－IL＝1.5 A－0.5 A＝1 A由歐姆定律可得，電阻R1的阻值
(3)閉合開關S，斷開S1、S2時，R1和R2串聯，L斷路，電壓表測R2兩端的電壓，為保證各電路元件安全使用，當變阻器接入電路的阻值最大時，電壓表的示數最大為Umax＝3 V，則U1＝U－Umax＝6 V－3 V＝3 V此時電路中電流為所以變阻器接入電路的最大阻值為R2max＝R1＝6 Ω電路消耗的最小功率為Pmin＝UImin＝6 V×0.5 A＝3 W
當電路中電流最大為Imax＝0.8 A時，由歐姆定律得，電路總電阻 此時滑動變阻器接入電路的阻值最小，即R2min＝R－R1＝7.5 Ω－6 Ω＝1.5 Ω電路消耗的最大功率為Pmax＝UImax＝6 V×0.8 A＝4.8 W所以滑動變阻器R2的可調范圍為1.5 Ω～6 Ω，電路消耗的電功率的變化范圍為3 W～4.8 W
6. 如圖所示，電源電壓為12 V且保持不變，燈泡L上標有“6 V　3 W”的字樣，滑動變阻器的最大阻值為50 Ω，閉合開關S1、S2，調節滑片P；當變阻器接入電路的阻值為R1時，電壓表的示數為U1，R0的功率為P01；當變阻器接入電路的阻值為R2時，電壓表的示數為U2，R0的電功率為P02.已知U1∶U2＝1∶2，R1∶R2＝3∶1，P01＋P02＝4.5 W．求：(1)S1閉合，S2斷開，燈泡L正常發光時，電路的總功率；(2)S1、S2閉合時，電阻R0的電功率P01和P02；(3)電阻R0的阻值．
解：(1)燈泡正常發光，所以電路電流為燈泡的額定電流 ，由于電路為串聯電路，所以電流處處相等，則電路消耗的總功率：P＝UI＝12 V×0.5 A＝6 W
(2)根據公式P＝ 可得P01＝ ，P02＝ ，U1∶U2＝1∶2，所以P01∶P02＝1∶4又因?yàn)镻01＋P02＝4.5 W，所以P01＝0.9 W，P02＝3.6 W
