人教版九年級物理全一冊同步考點專題訓練階段性測試卷(第13~16.2章)(原卷版+解析)

這是一份人教版九年級物理全一冊同步考點專題訓練階段性測試卷(第13~16.2章)(原卷版+解析)，共29頁。試卷主要包含了選擇題，填空題，作圖解答題，實驗題，計算題等內容，歡迎下載使用。

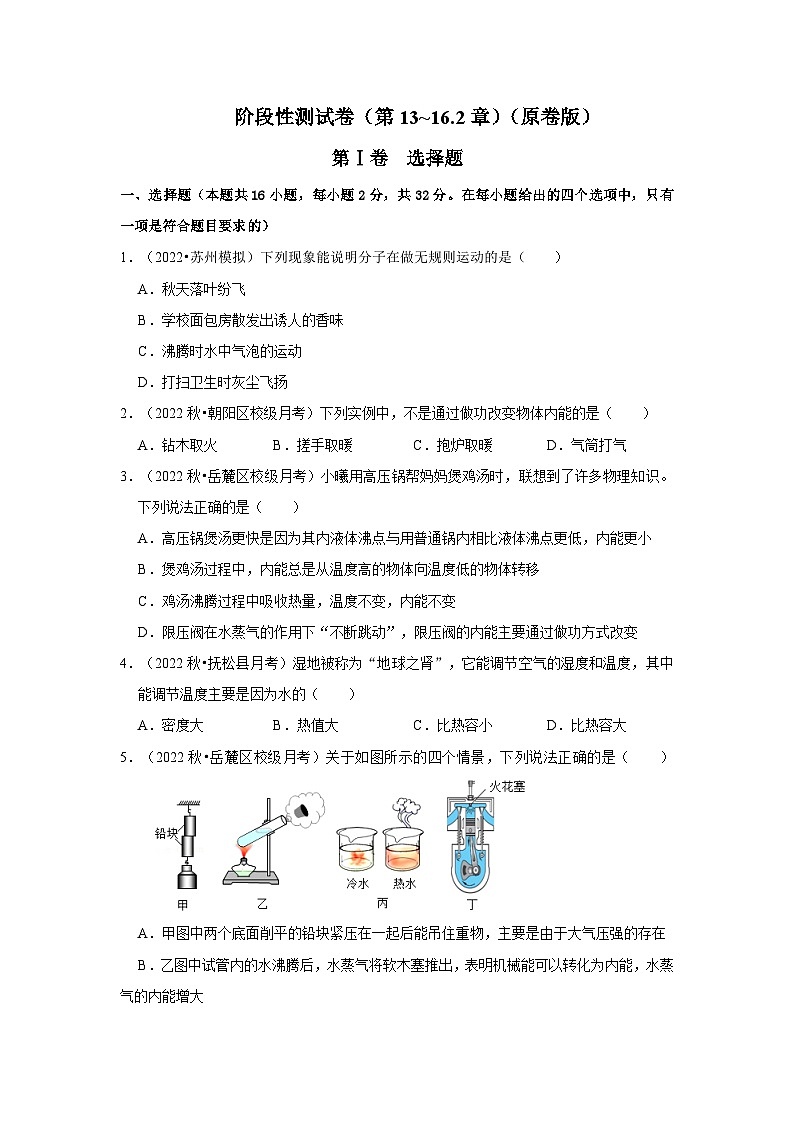

一、選擇題（本題共16小題，每小題2分，共32分。在每小題給出的四個選項中，只有一項是符合題目要求的）
1．（2022?蘇州模擬）下列現象能說明分子在做無規則運動的是（ ）
A．秋天落葉紛飛
B．學校面包房散發出誘人的香味
C．沸騰時水中氣泡的運動
D．打掃衛生時灰塵飛揚
2．（2022秋?朝陽區校級月考）下列實例中，不是通過做功改變物體內能的是（ ）
A．鉆木取火B(yǎng)．搓手取暖C．抱爐取暖D．氣筒打氣
3．（2022秋?岳麓區校級月考）小曦用高壓鍋幫媽媽煲雞湯時，聯想到了許多物理知識。下列說法正確的是（ ）
A．高壓鍋煲湯更快是因?yàn)槠鋬?nèi)液體沸點與用普通鍋內相比液體沸點更低，內能更小
B．煲雞湯過程中，內能總是從溫度高的物體向溫度低的物體轉移
C．雞湯沸騰過程中吸收熱量，溫度不變，內能不變
D．限壓閥在水蒸氣的作用下“不斷跳動”，限壓閥的內能主要通過做功方式改變
4．（2022秋?撫松縣月考）濕地被稱為“地球之腎”，它能調節空氣的濕度和溫度，其中能調節溫度主要是因?yàn)樗模? ）
A．密度大B．熱值大C．比熱容小D．比熱容大

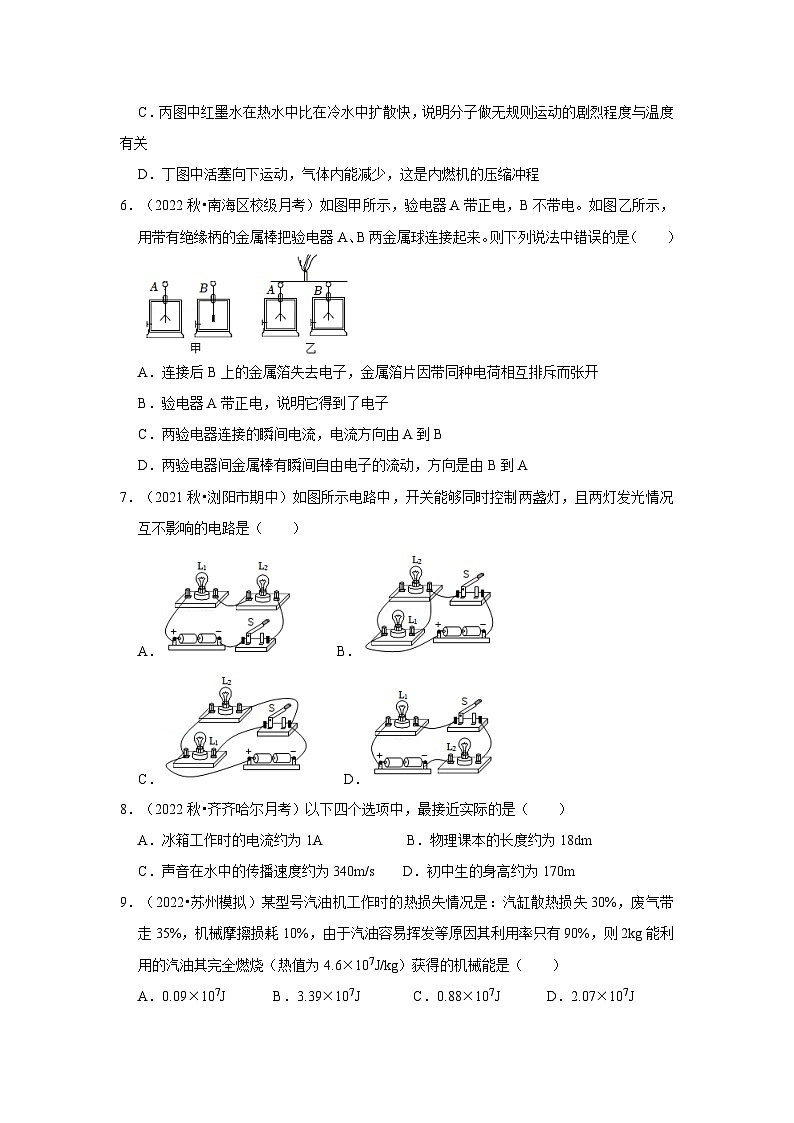

5．（2022秋?岳麓區校級月考）關于如圖所示的四個情景，下列說法正確的是（ ）
A．甲圖中兩個底面削平的鉛塊緊壓在一起后能吊住重物，主要是由于大氣壓強的存在
B．乙圖中試管內的水沸騰后，水蒸氣將軟木塞推出，表明機械能可以轉化為內能，水蒸氣的內能增大
C．丙圖中紅墨水在熱水中比在冷水中擴散快，說明分子做無規則運動的劇烈程度與溫度有關
D．丁圖中活塞向下運動，氣體內能減少，這是內燃機的壓縮沖程
6．（2022秋?南海區校級月考）如圖甲所示，驗電器A帶正電，B不帶電。如圖乙所示，用帶有絕緣柄的金屬棒把驗電器A、B兩金屬球連接起來。則下列說法中錯誤的是（ ）

A．連接后B上的金屬箔失去電子，金屬箔片因帶同種電荷相互排斥而張開
B．驗電器A帶正電，說明它得到了電子
C．兩驗電器連接的瞬間電流，電流方向由A到B
D．兩驗電器間金屬棒有瞬間自由電子的流動，方向是由B到A
7．（2021秋?瀏陽市期中）如圖所示電路中，開關能夠同時控制兩盞燈，且兩燈發光情況互不影響的電路是（ ）
A． B．
C． D．
8．（2022秋?齊齊哈爾月考）以下四個選項中，最接近實際的是（ ）
A．冰箱工作時的電流約為1A B．物理課本的長度約為18dm
C．聲音在水中的傳播速度約為340m/s D．初中生的身高約為170m
9．（2022?蘇州模擬）某型號汽油機工作時的熱損失情況是：汽缸散熱損失30%，廢氣帶走35%，機械摩擦損耗10%，由于汽油容易揮發等原因其利用率只有90%，則2kg能利用的汽油其完全燃燒（熱值為4.6×107J/kg）獲得的機械能是（ ）
A．0.09×107JB．3.39×107JC．0.88×107JD．2.07×107J

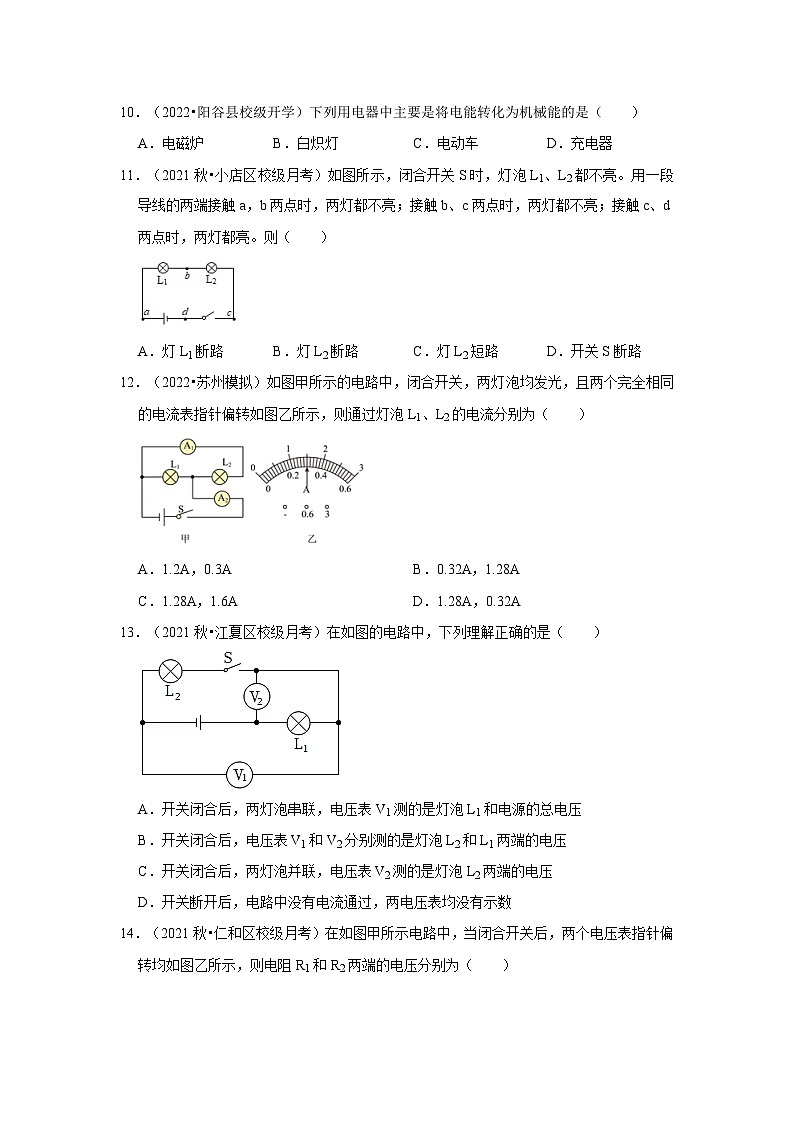

10．（2022?陽谷縣校級開學）下列用電器中主要是將電能轉化為機械能的是（ ）
A．電磁爐B．白熾燈C．電動車D．充電器
11．（2021秋?小店區校級月考）如圖所示，閉合開關S時，燈泡L1、L2都不亮。用一段導線的兩端接觸a，b兩點時，兩燈都不亮；接觸b、c兩點時，兩燈都不亮；接觸c、d兩點時，兩燈都亮。則（ ）
A．燈L1斷路B．燈L2斷路C．燈L2短路D．開關S斷路
12．（2022?蘇州模擬）如圖甲所示的電路中，閉合開關，兩燈泡均發光，且兩個完全相同的電流表指針偏轉如圖乙所示，則通過燈泡L1、L2的電流分別為（ ）
A．1.2A，0.3AB．0.32A，1.28A
C．1.28A，1.6AD．1.28A，0.32A
13．（2021秋?江夏區校級月考）在如圖的電路中，下列理解正確的是（ ）
A．開關閉合后，兩燈泡串聯，電壓表V1測的是燈泡L1和電源的總電壓
B．開關閉合后，電壓表V1和V2分別測的是燈泡L2和L1兩端的電壓
C．開關閉合后，兩燈泡并聯，電壓表V2測的是燈泡L2兩端的電壓
D．開關斷開后，電路中沒有電流通過，兩電壓表均沒有示數
14．（2021秋?仁和區校級月考）在如圖甲所示電路中，當閉合開關后，兩個電壓表指針偏轉均如圖乙所示，則電阻R1和R2兩端的電壓分別為（ ）
A．3V、9.2VB．11.5V、2.3VC．2.3V、11.5VD．9.2V、2.3V
15．（2021秋?江夏區校級月考）在如圖的電路中，閉合開關后兩燈正常發光，下列理解正確的是（ ）
A．兩燈泡組成串聯電路，電流表A1的示數大于A2的示數
B．兩燈泡組成并聯電路，且電流表A1測的是干路的電流
C．兩燈泡組成并聯電路，且電流表A1的示數一定小于A2的示數
D．兩燈泡工作時互不影響，且電流表A1測的是L1的電流，A2測的是L2的電流
16．（2021秋?東區校級期中）如圖所示，規格相同的甲、乙兩容器中分別裝有3kg和4kg的純凈水，并用不同加熱器同時對其加熱，根據所記錄的數據分別得到圖丙的水溫與加熱時間的關系圖像A和B（不計熱量損失）。則下列說法正確的是（ ）
A．乙杯中水每分鐘吸收的熱量為1.2×105J
B．加熱時間相同，甲、乙兩杯水升高的溫度之比為3：2
C．甲、乙兩杯中的加熱器每分鐘放出的熱量之比為3：4
D．將甲、乙兩容器中的液體從20℃加熱至沸騰所需要的時間之比是3：4
第Ⅱ卷 非選擇題
二、填空題（本題共6小題，每空1分，共15分）
17．（2022秋?獲嘉縣校級月考）物理量的引入是為了定量反映物理現象。為了比較物體運動的快慢引入了速度這一物理量，為了比較燃料燃燒的放熱性能引入了 ，引入比熱容是為了比較物質的 性能。
18．（2022秋?南關區校級月考）如圖，若使L1、L2、L3串聯，應閉合開關S，斷開 ；若開關S、S1、S2都閉合時，發光的燈是 。

19．（2022秋?麒麟?yún)^(qū)校級月考）用毛皮摩擦過的橡膠棒由于得到電子而帶 電，用這個橡膠棒接觸驗電器的金屬球，如圖所示，兩金屬箔片由于帶同種電荷互相 而張開，接觸的瞬間電流方向 （填“從橡膠棒到金屬箔片”或“從金屬箔片到橡膠棒”）。

20．（2021秋?潮陽區校級月考）如圖甲所示電路中，電燈的連接方式是 。當閉合開關后，兩個電壓表的指針均為圖乙所示，則燈泡L1和L2兩端的電壓分別為 V和 V。

21．（2022秋?呈貢區校級月考）泡溫泉時感覺身體會發熱，內能 （選填“增大”、“減小”或“不變”）。烈日下，小兵去游泳池游泳，他感覺到游泳池邊的水泥地面很燙腳，但游泳池底的水卻很涼，這是因?yàn)樗? 較大的緣故。
22．（2022秋?朝陽區校級月考）某內燃機運行時各種能量損耗大致為：機械自身消耗能量25%，廢氣帶走的能量占40%，則它的效率為 。已知某型號柴油機的效率30%，在柴油機內完全燃燒2kg柴油能放熱 J，這些熱量通過該柴油機的轉化，能對外做有用功 J。（柴油的熱值為4.3×107J/kg）

三、作圖解答題（共4小題，共12分）
23．（2022春?南雄市月考）按要求完成作圖：在原圖上改動一根導線，將要改動的導線打“×”，然后重新畫出來，并使開關S只控制小燈泡L1。
24．（2022秋?岳麓區校級月考）請根據如圖所示的實物圖，在虛線框內畫出對應的電路圖。
25．（2022秋?麒麟?yún)^(qū)校級月考）如圖所示是一個未完成連接的實物電路。請用筆畫線代替導線將電路連接完整。要求：L1與L2并聯，開關S控制兩盞燈，電流表測通過L1的電流，導線不能交叉。

26．（2021秋?襄汾縣月考）近年來許多城市開始修建濕地公園，它能調節區域氣溫、凈化水體、減緩徑流和蓄洪防旱；此外，它還是科研、科普教育的理想基地。請你用所學物理知識解釋濕地公園可以調節區域氣溫的原因。
四、實驗題（本題共2小題，每空1分，共19分）
27．（5分）（2021秋?江夏區校級月考）圖甲是“探究串聯電路中用電器兩端的電壓與電源兩端電壓的關系”的實驗電路圖。實驗中，只要用電壓表分別測出A與B、B與C以及A與C之間的電壓，就可以找出串聯電路中各用電器兩端的電壓與電源兩端電壓的關系。

（1）實驗過程中連接電路時，開關應該 ，且應選用規格 （選填：相同、不相同）的燈泡；
（2）某同學對照?qǐng)D甲及實驗設計后認為：用一塊電壓表分別測A與B以及B與C之間的電壓時，需要對電路進行改接，為了不反復拆接電壓表，優化實驗過程。于是，他設計了圖乙所示的電路，他的思路是：只閉合開關S和S1，電壓表測L1的電壓，只閉合開關S和S2，電壓表就可以測L2的電壓。這種設計思路是 （選填：正確、錯誤）的，因?yàn)? 。
（3）在另一組同學正確的實驗過程中，閉合開關后兩燈均正常發光，電壓表分別接在AB和AC兩點時，電壓表的指針均指在了圖丙所示的位置，則在此過程中，燈泡L2兩端的電壓大小為 V。
28．（6分）（2022秋?南關區校級月考）實驗小組的同學在“探究并聯電路中電流的規律”的實驗時，設計的電路圖如圖甲所示。

（1）按設計的電路圖連接電路時，開關S要 。
（2）連好電路，開始實驗前檢查發現，電流表A1的指針指在如圖乙所示的位置處，原因是 。
（3）更正上述問題后，閉合開關S，電流表A1的指針又指在如圖乙所示的位置處，原因是 。同學們立即斷開開關S，排除故障后，測得A處電流的大小如圖丙所示，為 A。
（4）隨后繼續測出B、C兩處電流的大小如表所示，由此得出初步結論： （寫表達式）。
（5）接下來同學們更換器材又多做了幾組實驗，是為了 。
29．（8分）（2022秋?涉縣校級月考）利用如圖甲所示的實驗裝置探究“沙子和水的溫度變化與吸熱的關系”。操作如下

（1）在兩燒杯中分別裝入初溫 且 相等的沙子和水。
（2）用相同的酒精燈火焰的 加熱，并用玻璃棒不斷攪拌，每隔 的時間記錄一次溫度，其中某時刻的溫度如圖乙所示，其示數為 ℃。根據實驗數據繪制成溫度與時間的關系圖象如圖丙所示；
（3）實驗中，是通過比較 來間接反映沙子和水吸收的熱量；
（4）分析圖象可知， 的吸熱能力更強，沙子的比熱容為 J/（kg?℃）。
五、計算題（本題共3小題，共22分）
30．（6分）（2022秋?麒麟?yún)^(qū)校級月考）地?zé)豳Y源可以用于溫泉浴，若某浴池內有40m3、初溫為85℃的水，當水溫降到45℃時就可供人們洗浴。
（1）求這個浴池中所盛水的質量；
（2）水放出的熱量是多少？
（3）水放出的這些熱量相當于完全燃燒多少千克的焦炭放出的熱量？（q焦＝3.0×107J/kg）
31．（8分）（2022秋?岳麓區校級月考）如圖所示電路，電流表A1讀數、電流表A3讀數均如圖所示，通過燈泡L3的電流為1.2A，求：
（1）電流表A2的讀數是多少？
（2）通過L2的電流是多大？
（3）如果L1與L3位置互換，電流表A2、A3示數各是多少？
32．（8分）（2022?蘇州模擬）用兩個相同的電熱器分別給質量都為1kg的水和某種液體加熱，每隔1分鐘記錄一次溫度，數據如表所示，已知水的比熱容為c水＝4.2×103J/（kg?℃）。求：
（1）加熱1分鐘，水吸收的熱量Q水；
（2）該液體的比熱容c液。
位置
電流I/A
A
B
0.24
C
0.56
加熱時間（分）
0
1
2
水的溫度（℃）
20
26
32
液體的溫度（℃）
20
32
44
階段性測試卷（第13~16.2章）（解析版）
第Ⅰ卷 選擇題
一、選擇題（本題共16小題，每小題2分，共32分。在每小題給出的四個選項中，只有一項是符合題目要求的）
1．（2022?蘇州模擬）下列現象能說明分子在做無規則運動的是（ ）
A．秋天落葉紛飛
B．學校面包房散發出誘人的香味
C．沸騰時水中氣泡的運動
D．打掃衛生時灰塵飛揚
【答案】B。
【解答】解：ACD、秋天落葉紛飛、沸騰時水中氣泡的運動和打掃衛生時灰塵飛揚都可以用眼睛直接看到，不屬于分子運動，故ACD錯誤。
B、學校面包房散發出誘人的香味，是面包分子在不停地做無規則運動，故B正確。
故選：B。
2．（2022秋?朝陽區校級月考）下列實例中，不是通過做功改變物體內能的是（ ）
A．鉆木取火B(yǎng)．搓手取暖C．抱爐取暖D．氣筒打氣
【答案】C。
【解答】解：
A、鉆木取火時，克服摩擦力做功，將機械能轉化為內能，屬于做功改變物體的內能，故A錯誤；
B、雙手相互摩擦，手發熱，是克服摩擦做功，將機械能轉化為內能，屬于做功改變物體的內能，故B錯誤；
C、抱爐取暖，人從爐上吸收熱量，爐的內能轉移到人身上，屬于熱傳遞改變物體的內能，故C正確；
D、用打氣筒打氣時，克服摩擦和壓縮空氣做功，使筒壁發熱、筒內空氣的溫度升高，屬于做功改變物體的內能，故D錯誤。
故選：C。
3．（2022秋?岳麓區校級月考）小曦用高壓鍋幫媽媽煲雞湯時，聯想到了許多物理知識。下列說法正確的是（ ）
A．高壓鍋煲湯更快是因?yàn)槠鋬?nèi)液體沸點與用普通鍋內相比液體沸點更低，內能更小
B．煲雞湯過程中，內能總是從溫度高的物體向溫度低的物體轉移
C．雞湯沸騰過程中吸收熱量，溫度不變，內能不變
D．限壓閥在水蒸氣的作用下“不斷跳動”，限壓閥的內能主要通過做功方式改變
【答案】B。
【解答】解：
A、液體沸點與上方氣壓的大小有關，氣壓越大液體沸點越高，高壓鍋煲湯更快就是因?yàn)橐好嫔戏降臍怏w壓強大，液體的沸點高，內能越大，故A錯誤；
B、煲雞湯過程中，內能總是從溫度高的物體向溫度低的物體轉移，故B正確；
C、雞湯沸騰過程中吸收熱量，溫度不變；由于雞湯中的水汽化，使得雞湯的質量減小，所以內能減小，故C錯誤；
D、限壓閥在水蒸氣的作用下“不斷跳動”，限壓閥吸收熱量，其內能主要通過熱傳遞方式改變，故D錯誤。
故選：B。
4．（2022秋?撫松縣月考）濕地被稱為“地球之腎”，它能調節空氣的濕度和溫度，其中能調節溫度主要是因?yàn)樗模? ）
A．密度大B．熱值大C．比熱容小D．比熱容大
【答案】D。
【解答】解：因?yàn)樗谋葻崛葺^大，白天，相同質量的水和沙石比較，吸收相同的熱量，水的溫度升高的少；夜晚，放出相同的熱量，水的溫度降低的少，使得晝夜的溫差小，能有效調節周圍環境的氣溫。
故選：D。
5．（2022秋?岳麓區校級月考）關于如圖所示的四個情景，下列說法正確的是（ ）
A．甲圖中兩個底面削平的鉛塊緊壓在一起后能吊住重物，主要是由于大氣壓強的存在
B．乙圖中試管內的水沸騰后，水蒸氣將軟木塞推出，表明機械能可以轉化為內能，水蒸氣的內能增大
C．丙圖中紅墨水在熱水中比在冷水中擴散快，說明分子做無規則運動的劇烈程度與溫度有關
D．丁圖中活塞向下運動，氣體內能減少，這是內燃機的壓縮沖程
【答案】C。
【解答】解：A、甲圖中兩個壓緊的鉛塊能吊起鉤碼，是由于分子間存在引力，故A錯誤；
B、當加熱試管到一定程度時，水蒸氣的內能足夠大會將塞子沖出，將水蒸氣的內能轉化為塞子的機械能，水蒸氣的內能減小，故B錯誤；
C、紅墨水在熱水中比在冷水中擴散快，說明溫度越高，分子無規則運動的速度越快，故C正確；
D、根據圖中火花塞點火和活塞向下移動的特點，可以判斷這個沖程是做功沖程，故D錯誤。
故選：C。
6．（2022秋?南海區校級月考）如圖甲所示，驗電器A帶正電，B不帶電。如圖乙所示，用帶有絕緣柄的金屬棒把驗電器A、B兩金屬球連接起來。則下列說法中錯誤的是（ ）

A．連接后B上的金屬箔失去電子，金屬箔片因帶同種電荷相互排斥而張開
B．驗電器A帶正電，說明它得到了電子
C．兩驗電器連接的瞬間電流，電流方向由A到B
D．兩驗電器間金屬棒有瞬間自由電子的流動，方向是由B到A
【答案】B。
【解答】解：A、連接后B上的金屬箔失去電子，金屬箔片因帶同種電荷（正電荷）相互排斥而張開，故A說法正確；
B、驗電器A帶正電，說明它失去了電子，故B說法錯誤；
CD、兩驗電器連接的瞬間電流，自由電子定向移動，方向是由B到A，電流方向由A到B，故CD說法正確。
故選：B。
7．（2021秋?瀏陽市期中）如圖所示電路中，開關能夠同時控制兩盞燈，且兩燈發光情況互不影響的電路是（ ）
A．
B．
C．
D．
【答案】B。
【解答】解：
A、兩燈串聯，開關可以同時控制兩盞燈，但兩燈的發光互相影響，故A不合題意；
B、兩燈并聯，發光時互不影響，開關在干路，可以同時控制兩盞燈，故B符合題意；
C、兩燈并聯，發光時互不影響，但開關在支路，只能控制其中一盞燈，故C不合題意；
D、兩燈串聯，開關可以同時控制兩盞燈，但兩燈的發光互相影響，故D不合題意。
故選：B。
8．（2022秋?齊齊哈爾月考）以下四個選項中，最接近實際的是（ ）
A．冰箱工作時的電流約為1A
B．物理課本的長度約為18dm
C．聲音在水中的傳播速度約為340m/s
D．初中生的身高約為170m
【答案】A。
【解答】解：A、由物理常識可知，冰箱工作時的電流約為1A，故A符合實際；
B、物理課本的長度約為26cm，故B不符合實際；
C、聲音在空氣中的傳播速度約為340m/s，而聲音在水中的傳播速度更大，故C不符合實際；
D、初中生的身高約為160cm，故D不符合實際。
故選：A。
9．（2022?蘇州模擬）某型號汽油機工作時的熱損失情況是：汽缸散熱損失30%，廢氣帶走35%，機械摩擦損耗10%，由于汽油容易揮發等原因其利用率只有90%，則2kg能利用的汽油其完全燃燒（熱值為4.6×107J/kg）獲得的機械能是（ ）
A．0.09×107JB．3.39×107JC．0.88×107JD．2.07×107J
【答案】D。
【解答】解：由于汽油容易揮發等原因其利用率只有90%，
則2kg汽油能利用上的質量為：m＝2kg×90%＝1.8kg，
汽油完全燃燒放出的熱量為：Q放＝qm＝4.6×107J/kg×1.8kg＝8.28×107J，
由題可知汽油機的效率為：η＝100%﹣30%﹣35%﹣10%＝25%，
則獲得的機械能為：W＝Q放η＝8.28×107J×25%＝2.07×107J，故D正確。
故選：D。
10．（2022?陽谷縣校級開學）下列用電器中主要是將電能轉化為機械能的是（ ）
A．電磁爐B．白熾燈C．電動車D．充電器
【答案】C。
【解答】解：電流做功的過程，實際上就是個能量轉化的過程，從電能轉化成其它形式的能。
電磁爐是把電能轉化為內能，白熾燈是把電能轉化為內能和光能，電動自行車是把電能轉化為機械能，充電器是將交流電轉化為低壓直流電的設備。故A、B、D錯誤，C正確。
故選：C。
11．（2021秋?小店區校級月考）如圖所示，閉合開關S時，燈泡L1、L2都不亮。用一段導線的兩端接觸a，b兩點時，兩燈都不亮；接觸b、c兩點時，兩燈都不亮；接觸c、d兩點時，兩燈都亮。則（ ）
A．燈L1斷路B．燈L2斷路C．燈L2短路D．開關S斷路
【答案】D。
【解答】解：A、用導線的兩端接觸a、b兩點時，兩燈都不亮，說明問題不在ab處，所以燈泡L1沒有問題，故A不符合題意；
B、用導線接觸b、c兩點時，兩燈都不亮，說明bc段也沒有問題，燈泡L2沒有問題，故B不符合題意；
C、如果是燈L2短路，則閉合開關后燈L1應該會亮，故C不符合題意；
D、由以上分析可知，問題只能在a、電源、c之間，且當用導線接觸c、d兩點時，兩燈都亮，所以開關S肯定是斷路了，故D符合題意。
故選：D。
12．（2022?蘇州模擬）如圖甲所示的電路中，閉合開關，兩燈泡均發光，且兩個完全相同的電流表指針偏轉如圖乙所示，則通過燈泡L1、L2的電流分別為（ ）
A．1.2A，0.3AB．0.32A，1.28A
C．1.28A，1.6AD．1.28A，0.32A
【答案】A。
【解答】解：由電路圖可知，兩燈泡并聯，電流表A2測干路電流，電流表A1測L2支路電流；
因并聯電路中干路電流等于各支路電流之和，且兩個電流表的指針在同一個位置，
所以，干路電流表A2的量程為0～3A，分度值為0.1A，示數1.5A，
L2支路電流表A1的量程為0～0.6A，分度值為0.02A，示數0.3A，
則燈L1中的電流：I1＝I﹣I2＝1.5A﹣0.3A＝1.2A，故A正確。
故選：A。
13．（2021秋?江夏區校級月考）在如圖的電路中，下列理解正確的是（ ）
A．開關閉合后，兩燈泡串聯，電壓表V1測的是燈泡L1和電源的總電壓
B．開關閉合后，電壓表V1和V2分別測的是燈泡L2和L1兩端的電壓
C．開關閉合后，兩燈泡并聯，電壓表V2測的是燈泡L2兩端的電壓
D．開關斷開后，電路中沒有電流通過，兩電壓表均沒有示數
【答案】B。
【解答】解：ABC、由電路圖可知，閉合開關后，由于電壓表相當于開路，因此將電壓表去掉后，會發現兩個燈泡依次連接，所以它們是串聯的，電壓表V1與燈泡L2并聯，所以V1測量的是L2兩端的電壓；電壓表V2與燈泡L1并聯，所以V2測量的是L1兩端的電壓；故AC錯誤，B正確；
D、由電路圖可知，斷開開關后，電路斷路，電路中沒有電流，電壓表V2與燈泡L1并聯后在與電壓表V1串聯，一般情況下燈泡L1燈絲電阻要遠小于電壓表的內阻，所以電壓表V1有示數，電壓表V2幾乎沒有示數，故D選項錯誤。
故選：B。
14．（2021秋?仁和區校級月考）在如圖甲所示電路中，當閉合開關后，兩個電壓表指針偏轉均如圖乙所示，則電阻R1和R2兩端的電壓分別為（ ）
A．3V、9.2VB．11.5V、2.3VC．2.3V、11.5VD．9.2V、2.3V
【答案】D。
【解答】解：由電路圖可知，電阻R1、R2串聯，電壓表V1測電源電壓，電壓表V2測電阻R2兩端的電壓。
因串聯電路中總電壓等于各分電壓之和，且兩電壓表的指針位置相同，
所以，電壓表V1的量程是0～15V，分度值為0.5V，示數為11.5V，則電源的電壓U＝11.5V，
電壓表V2的量程是0～3V，分度值為0.1V，示數為2.3V，即電阻R2兩端的電壓U2＝2.3V；
則電阻R1兩端的電壓U1＝U﹣U2＝11.5V﹣2.3V＝9.2V。
故選：D。
15．（2021秋?江夏區校級月考）在如圖的電路中，閉合開關后兩燈正常發光，下列理解正確的是（ ）
A．兩燈泡組成串聯電路，電流表A1的示數大于A2的示數
B．兩燈泡組成并聯電路，且電流表A1測的是干路的電流
C．兩燈泡組成并聯電路，且電流表A1的示數一定小于A2的示數
D．兩燈泡工作時互不影響，且電流表A1測的是L1的電流，A2測的是L2的電流
【答案】C。
【解答】解：ABD、從圖中可以看出，電流在流經兩盞燈泡時有2條路徑，所以根據串并聯電路的特點可以知道這兩盞燈泡是并聯的，
并聯電路中兩燈泡工作時互不影響，電流表與燈泡L1串聯，所以是測量的是通過L1的電流，電流表A2測的是干路的電流，故ABD錯誤；
C、因?yàn)椴⒙?lián)電路中干路電流等于各支路電流之和，所以電流表A1的示數一定小于A2的示數，故C正確。
故選：C。
16．（2021秋?東區校級期中）如圖所示，規格相同的甲、乙兩容器中分別裝有3kg和4kg的純凈水，并用不同加熱器同時對其加熱，根據所記錄的數據分別得到圖丙的水溫與加熱時間的關系圖像A和B（不計熱量損失）。則下列說法正確的是（ ）
A．乙杯中水每分鐘吸收的熱量為1.2×105J
B．加熱時間相同，甲、乙兩杯水升高的溫度之比為3：2
C．甲、乙兩杯中的加熱器每分鐘放出的熱量之比為3：4
D．將甲、乙兩容器中的液體從20℃加熱至沸騰所需要的時間之比是3：4
【答案】B。
【解答】解：A、由圖丙的乙圖線可知，加熱3min 時，乙容器中水升高的溫度：
Δt乙＝40℃﹣20℃＝20℃；
由圖象還可知，水的溫度變化隨時間的增加而均勻升高，
所以，加熱1min時，乙容器中水升高的溫度：
Δt乙′＝Δt乙＝×20℃＝℃；
此時乙容器中的水吸收熱量：
Q吸乙′＝cm乙Δt乙′＝4.2×103J/（kg?℃）×4kg×℃＝1.12×105J，故A錯誤；
BC、由圖丙可知，水的溫度從20℃升高到40℃時，甲的加熱時間為2min，
此時甲容器中的水吸收熱量：
Q甲吸＝cm甲Δt甲＝4.2×103J/（kg?℃）×3kg×（40℃﹣20℃）＝2.52×105J，
甲容器中的水每分鐘吸收熱量為：
Q吸甲′＝Q甲吸＝×2.52×105J＝1.26×105J；
不計熱損失，兩加熱器每分鐘放出的熱量與水每分鐘吸收的熱量相同，
則加熱器每分鐘放出的熱量之比為：
Q甲放：Q乙放＝Q吸甲′：Q吸乙′＝1.26×105J：1.12×105J＝9：8；
相同時間內，兩杯水吸收的熱量之比為Q甲：Q乙＝9：8，
根據Δt＝可得兩杯水升高的溫度之比為：
Δt甲：Δt乙＝：＝：＝3：2，故B正確、C錯誤；
D、甲、乙兩容器中的水從 20℃加熱至沸騰，升高的溫度相同，比熱容相同，由Q吸＝cmΔt可得所需熱量之比：
Q甲吸：Q乙吸＝m甲：m乙＝3kg：4kg＝3：4，
加熱時間之比為：
t甲：t乙＝：＝：＝2：3，故D錯誤。
故選：B。
第Ⅱ卷 非選擇題
二、填空題（本題共6小題，每空1分，共15分）
17．（2022秋?獲嘉縣校級月考）物理量的引入是為了定量反映物理現象。為了比較物體運動的快慢引入了速度這一物理量，為了比較燃料燃燒的放熱性能引入了 熱值 ，引入比熱容是為了比較物質的 吸放熱 性能。
【答案】熱值；吸放熱。
【解答】解：為了比較燃料燃燒的放熱性能引入了熱值，燃料完全燃燒放出的熱量與燃料質量的比值叫做熱值；
單位質量的物質升高或降低1攝氏度吸收或放出的熱量是這種物質的比熱容；為了比較不同物質吸放熱能力，引入了比熱容的概念。
故答案為：熱值；吸放熱。
18．（2022秋?南關區校級月考）如圖，若使L1、L2、L3串聯，應閉合開關S，斷開 S1、S2 ；若開關S、S1、S2都閉合時，發光的燈是 L1、L2、L3 。

【答案】S1、S2；L1、L2、L3。
【解答】解：若使L1、L2、L3串聯，此時電流的路徑只有一條，先后經過三個燈泡，所以應閉合開關S，斷開S1、S2；
若開關S、S1、S2都閉合時，三個燈泡并聯在電路中，發光的燈是L1、L2、L3。
故答案為：S1、S2；L1、L2、L3。
19．（2022秋?麒麟?yún)^(qū)校級月考）用毛皮摩擦過的橡膠棒由于得到電子而帶 負 電，用這個橡膠棒接觸驗電器的金屬球，如圖所示，兩金屬箔片由于帶同種電荷互相 排斥 而張開，接觸的瞬間電流方向 從金屬箔片到橡膠棒 （填“從橡膠棒到金屬箔片”或“從金屬箔片到橡膠棒”）。

【答案】負；排斥；從金屬箔片到橡膠棒。
【解答】解：毛皮與橡膠棒在摩擦的過程中，橡膠棒的原子核束縛電子的能力強，會得到電子，帶負電；
用這個膠棒接觸驗電器的金屬球，橡膠棒上多余的電子會向金屬箔轉移，所以金屬箔片得到電子而帶負電，驗電器的金屬箔片上帶上了同種電荷，由于同種電荷相互排斥，所以其兩個金屬箔片會張開；
橡膠棒接觸驗電器的金屬球時，電子從橡膠棒到金屬箔片，所以電流的方向是從金屬箔片到橡膠棒。
故答案為：負；排斥；從金屬箔片到橡膠棒。
20．（2021秋?潮陽區校級月考）如圖甲所示電路中，電燈的連接方式是 串聯 。當閉合開關后，兩個電壓表的指針均為圖乙所示，則燈泡L1和L2兩端的電壓分別為 6 V和 1.5 V。

【答案】串聯；6；1.5。
【解答】解：分析電路圖可知，燈泡L1和燈泡L2串聯在電路中，電壓表V2測的是燈泡L2兩端的電壓，電壓表V1測的是電源電壓；
因?yàn)樵诖?lián)電路中，電源電壓等于各串聯用電器兩端的電壓之和，所以電壓表V2用的是小量程，根據指針?biāo)诘奈恢每芍?，電壓表V2的示數，即燈泡L2兩端的電壓為1.5V；電壓表V1用的是大量程，根據指針?biāo)诘奈恢每芍?，電壓表V1的示數，即電源電壓為7.5V，所以燈泡L1兩端的電壓為：U＝U1﹣U2＝7.5V﹣1.5V＝6V。
故答案為：串聯；6；1.5。
21．（2022秋?呈貢區校級月考）泡溫泉時感覺身體會發熱，內能 增大 （選填“增大”、“減小”或“不變”）。烈日下，小兵去游泳池游泳，他感覺到游泳池邊的水泥地面很燙腳，但游泳池底的水卻很涼，這是因?yàn)樗? 比熱容 較大的緣故。
【答案】增大；比熱容。
【解答】解：（1）泡溫泉時感覺身體會發熱，是因?yàn)樯眢w從泉水吸收熱量、溫度升高、內能增大，這是通過熱傳遞的方式改變了身體的內能；
（2）游泳池旁的水泥地面熱得燙腳，而池中的水卻不怎么熱，是因?yàn)樗谋葻崛荽?，在同等情況下，吸收相同熱量，水的溫度不如水泥地面溫度變化明顯。
故答案為：增大；比熱容。
22．（2022秋?朝陽區校級月考）某內燃機運行時各種能量損耗大致為：機械自身消耗能量25%，廢氣帶走的能量占40%，則它的效率為 35% 。已知某型號柴油機的效率30%，在柴油機內完全燃燒2kg柴油能放熱 8.6×107 J，這些熱量通過該柴油機的轉化，能對外做有用功 2.58×107 J。（柴油的熱值為4.3×107J/kg）

【答案】35%；8.6×107；2.58×107。
【解答】解：各種能量損耗的總和是：25%+40%＝65%，
所以它的機械效率為：η＝100%﹣65%＝35%；
完全燃燒2kg柴油放出的熱量：
Q放＝qm＝4.3×107J/kg×2kg＝8.6×107J；
根據η＝得該柴油機對外做的有用功：
W有＝η×Q放＝30%×8.6×107J＝2.58×107J。
故答案為：35%；8.6×107；2.58×107。
三、作圖解答題（共4小題，共12分）
23．（2022春?南雄市月考）按要求完成作圖：在原圖上改動一根導線，將要改動的導線打“×”，然后重新畫出來，并使開關S只控制小燈泡L1。
【解答】解：要求開關S只控制小燈泡L1，故兩燈應并聯；開關與控制的電路串聯，開關S只控制小燈泡L1，故S與小燈泡L1串聯，改正后如下左所示：

24．（2022秋?岳麓區校級月考）請根據如圖所示的實物圖，在虛線框內畫出對應的電路圖。
【解答】解：
由實物圖知，兩燈并聯，開關S1在干路上，S2在L2支路上，電路圖如圖所示：
。
25．（2022秋?麒麟?yún)^(qū)校級月考）如圖所示是一個未完成連接的實物電路。請用筆畫線代替導線將電路連接完整。要求：L1與L2并聯，開關S控制兩盞燈，電流表測通過L1的電流，導線不能交叉。

【解答】解：燈L1、L2并聯；開關S同時控制兩盞燈，開關接在干路上，電流表測通過燈L1的電流，電流表應與燈L1串聯在支路中，如圖所示：

26．（2021秋?襄汾縣月考）近年來許多城市開始修建濕地公園，它能調節區域氣溫、凈化水體、減緩徑流和蓄洪防旱；此外，它還是科研、科普教育的理想基地。請你用所學物理知識解釋濕地公園可以調節區域氣溫的原因。
【解答】答：修建濕地公園使該地區含水量增多，水的比熱容較大，相同質量的水和土壤、沙石比較，白天，吸收相同的熱量，水的溫度升高得少；夜晚，放出相同的熱量，水的溫度降低得少，使得晝夜的溫差小，所以能有效調節周圍環境的氣溫。
四、實驗題（本題共2小題，每空1分，共19分）
27．（5分）（2021秋?江夏區校級月考）圖甲是“探究串聯電路中用電器兩端的電壓與電源兩端電壓的關系”的實驗電路圖。實驗中，只要用電壓表分別測出A與B、B與C以及A與C之間的電壓，就可以找出串聯電路中各用電器兩端的電壓與電源兩端電壓的關系。

（1）實驗過程中連接電路時，開關應該 斷開 ，且應選用規格 不相同 （選填：相同、不相同）的燈泡；
（2）某同學對照?qǐng)D甲及實驗設計后認為：用一塊電壓表分別測A與B以及B與C之間的電壓時，需要對電路進行改接，為了不反復拆接電壓表，優化實驗過程。于是，他設計了圖乙所示的電路，他的思路是：只閉合開關S和S1，電壓表測L1的電壓，只閉合開關S和S2，電壓表就可以測L2的電壓。這種設計思路是 錯誤 （選填：正確、錯誤）的，因?yàn)? 這樣操作會造成電壓表正負接線柱接反，從而導致指針反偏 。
（3）在另一組同學正確的實驗過程中，閉合開關后兩燈均正常發光，電壓表分別接在AB和AC兩點時，電壓表的指針均指在了圖丙所示的位置，則在此過程中，燈泡L2兩端的電壓大小為 5.2 V。
【答案】（1）斷開；不相同；（2）錯誤；這樣操作會造成電壓表正負接線柱接反，從而導致指針反偏；（3）5.2。
【解答】解：（1）連接電路時，為了保證電路安全，開關應斷開；為了避免實驗的偶然性，使探究得出的結論具有普遍性，應該選取不同的小燈泡進行實驗；
（2）測L1的電壓時，只閉合開關S和S1，此時電流從電壓表正接線柱流入、負接線柱流出，符合電壓表的使用；而當只閉合開關S和S2，測L2的電壓時，這種接法會造成電壓表正負接線柱接反，從而導致指針反偏，不符合電壓表的使用原則；
（3）電壓表分別接在AB和AC兩點時，測量的分別是燈泡L1兩端電壓和電源電壓，而電壓表指針位置相同，由此可判斷接在AB時電壓表使用的是小量程0﹣3V，則分度值為0.1V，由此燈泡L1兩端電壓為1.3V，當接在AC時電壓表使用的是大量程0﹣15V，則分度值為0.5V，則電源電壓為6.5V，根據串聯電路電壓規律可知燈泡L2兩端的電壓大小為6.5V﹣1.3V＝5.2V。
故答案為：（1）斷開；不相同；（2）錯誤；這樣操作會造成電壓表正負接線柱接反，從而導致指針反偏；（3）5.2。
28．（6分）（2022秋?南關區校級月考）實驗小組的同學在“探究并聯電路中電流的規律”的實驗時，設計的電路圖如圖甲所示。

（1）按設計的電路圖連接電路時，開關S要 斷開 。
（2）連好電路，開始實驗前檢查發現，電流表A1的指針指在如圖乙所示的位置處，原因是 電流表沒有調零 。
（3）更正上述問題后，閉合開關S，電流表A1的指針又指在如圖乙所示的位置處，原因是 電流表正負接線柱接反了 。同學們立即斷開開關S，排除故障后，測得A處電流的大小如圖丙所示，為 0.32 A。
（4）隨后繼續測出B、C兩處電流的大小如表所示，由此得出初步結論： IC＝IA+IB （寫表達式）。
（5）接下來同學們更換器材又多做了幾組實驗，是為了 尋找普遍規律 。
【答案】（1）斷開；（2）電流表沒有調零； （3）電流表正負接線柱接反了；0.32；（4）IC＝IA+IB；（5）尋找普遍規律。
【解答】解：（1）連接實物電路過程中，開關應處于斷開狀態；
（2）電流表 A1的指針在如圖乙所示的位置處，即指針反向偏轉，可能的原因是：電流表沒有調零；
（3）閉合開關，發現電流表A1的指針仍然在如圖乙所示的位置處，可能的原因是：電流表正負接線柱接反了；電流表選用小量程，分度值為0.02A，該示數為0.32A；
（4）根據表中的實驗數據，0.56A＝0.32A+0.24A，故可得出一個初步結論：IC＝IA+IB；
（5）只根據一次實驗就得出的結論有偶然性，該實驗結論不科學，我們應多次更換規格不同的燈泡進行實驗，以便尋找普遍規律。
故答案為：（1）斷開；（2）電流表沒有調零； （3）電流表正負接線柱接反了；0.32；（4）IC＝IA+IB；（5）尋找普遍規律。
29．（8分）（2022秋?涉縣校級月考）利用如圖甲所示的實驗裝置探究“沙子和水的溫度變化與吸熱的關系”。操作如下

（1）在兩燒杯中分別裝入初溫 相同 且 質量 相等的沙子和水。
（2）用相同的酒精燈火焰的 外焰 加熱，并用玻璃棒不斷攪拌，每隔 相同 的時間記錄一次溫度，其中某時刻的溫度如圖乙所示，其示數為 39 ℃。根據實驗數據繪制成溫度與時間的關系圖象如圖丙所示；
（3）實驗中，是通過比較 加熱時間 來間接反映沙子和水吸收的熱量；
（4）分析圖象可知， 水 的吸熱能力更強，沙子的比熱容為 2.1×103 J/（kg?℃）。
【答案】（1）相同；質量； （2）外焰；相同；39；（3）加熱時間；（4）水；2.1×103。
【解答】解：
（1）研究沙子和水的溫度變化與吸熱的關系，要控制質量相同，故在兩燒杯中分別裝入初溫度相同且質量相等的沙子和水；
（2）用相同的酒精燈火焰的外焰加熱，并用玻璃棒不斷攪拌，使物質受熱均勻；實驗中，要每隔相同的時間記錄一次溫度；
由圖乙可知，溫度計分度值為1℃，其示數為39℃；
（3）根據轉換法，實驗中，是通過比較加熱時間來間接反映沙子和水吸收的熱量的；
（4）根據圖象可知，加熱相同時間，水升高的溫度低，沙子升高的溫度高，因此水的吸熱能力強；
根據表格數據可知，在5min內，水的溫度變化為：50℃﹣30℃＝20℃，沙子的溫度變化為：50℃﹣10℃＝40℃；
它們吸收的熱量相等 即c水mΔt水＝c沙子mΔt沙子，即：4.2×103J/（kg?℃）×m×20℃＝c沙子×m×40℃；
解得：c沙子＝×4.2×103J/（kg?℃）＝2.1×103J/（kg?℃）。
故答案為：（1）相同；質量； （2）外焰；相同；39；（3）加熱時間；（4）水；2.1×103。
五、計算題（本題共3小題，共22分）
30．（6分）（2022秋?麒麟?yún)^(qū)校級月考）地?zé)豳Y源可以用于溫泉浴，若某浴池內有40m3、初溫為85℃的水，當水溫降到45℃時就可供人們洗浴。
（1）求這個浴池中所盛水的質量；
（2）水放出的熱量是多少？
（3）水放出的這些熱量相當于完全燃燒多少千克的焦炭放出的熱量？（q焦＝3.0×107J/kg）
【解答】解：（1）由ρ＝可得水的質量：
m水＝ρ水V水＝1.0×103kg/m3×40m3＝4×104kg；
（2）水放出的熱量：
Q放水＝c水m水（t﹣t0）＝4.2×103J/（kg?℃）×4×104kg×（85℃﹣45℃）＝6.72×109J；
（3）由題意知，焦炭完全燃燒放出的熱量Q放焦＝Q放水＝6.72×109J，
由Q放＝mq得完全燃燒焦炭的質量：
m焦＝＝＝224kg。
答：（1）這個浴池中所盛水的質量為4×104kg；
（2）水放出的熱量是6.72×109J；
（3）水放出的這些熱量相當于完全燃燒224kg的焦炭放出的熱量。
31．（8分）（2022秋?岳麓區校級月考）如圖所示電路，電流表A1讀數、電流表A3讀數均如圖所示，通過燈泡L3的電流為1.2A，求：
（1）電流表A2的讀數是多少？
（2）通過L2的電流是多大？
（3）如果L1與L3位置互換，電流表A2、A3示數各是多少？
【解答】解：（1）由電路圖可知，三燈泡并聯，電流表A1測通過L1支路的電流，電流表A2測通過L1和L2支路的電流之和，電流表A3測干路電流。
因?yàn)殡娏鞅鞟1讀數、電流表A3讀數均如圖所示，所以電流表A1選擇0～0.6A量程，電流表A3選擇0～3A量程，
則由電流表A1的讀數可知，通過L1的電流I1＝IA1＝0.48A，
電流表A3的讀數I＝2.4A，
電流表A2的讀數IA2＝I﹣I3＝2.4A﹣1.2A＝1.2A；
（2）因并聯電路中干路電流等于各支路電流之和，
所以，通過L2的電流：I2＝IA2﹣IA1＝1.2A﹣0.48A＝0.72A；
（3）如果L1與L3位置互換，則電流表A2測量L2和L3支路的電流之和，A3還是測干路電流。
則電流表A2示數＝I2+I3＝0.72A+1.2A＝1.92A。
因電流表A3還是測干路電流，則電流表A3的讀數I＝2.4A：
答：（1）電流表A2的讀數是1.2A；
（2）通過L2的電流是0.72A；
（3）如果L1與L3位置互換，電流表A2、A3示數各是1.92A；2.4A。
32．（8分）（2022?蘇州模擬）用兩個相同的電熱器分別給質量都為1kg的水和某種液體加熱，每隔1分鐘記錄一次溫度，數據如表所示，已知水的比熱容為c水＝4.2×103J/（kg?℃）。求：
（1）加熱1分鐘，水吸收的熱量Q水；
（2）該液體的比熱容c液。
【解答】解：（1）由表格數據可知，加熱1min，水由20℃升高到26℃，
則水吸收的熱量Q水＝c水m水（t﹣t0）＝4.2×103J/（kg?℃）×1kg×（26℃﹣20℃）＝2.52×104J；
（2）相同的加熱器加熱相同的時間，液體吸收的熱量與水吸收的熱量相同，所以加熱1min，液體吸收的熱量Q液＝Q水＝2.52×104J，
液體的溫度由20℃升高到32℃，
由Q吸＝cm（t﹣t0）可知，出液體的比熱容：c液＝＝＝2.1×103J/（kg?℃）。
答：（1）加熱1分鐘，水吸收的熱量Q水為2.52×104J；
（2）該液體的比熱容c液為2.1×103J/（kg?℃）。
位置
電流I/A
A
B
0.24
C
0.56
加熱時間（分）
0
1
2
水的溫度（℃）
20
26
32
液體的溫度（℃）
20
32
44
