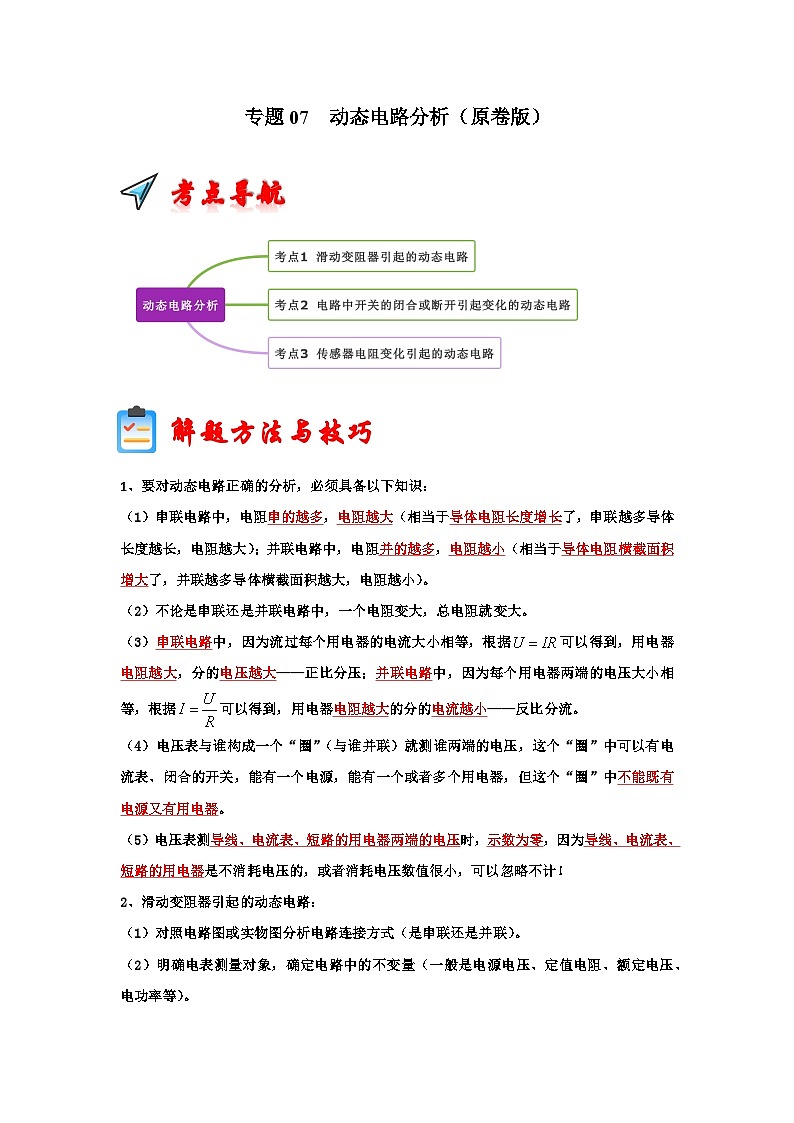

解題方法與技巧
1、要對動態電路正確的分析，必須具備以下知識：
（1）串聯電路中，電阻串的越多，電阻越大（相當于導體電阻長度增長了，串聯越多導體長度越長，電阻越大）；并聯電路中，電阻并的越多，電阻越?。ㄏ喈?dāng)于導體電阻橫截面積增大了，并聯越多導體橫截面積越大，電阻越小）。
（2）不論是串聯還是并聯電路中，一個電阻變大，總電阻就變大。
（3）串聯電路中，因?yàn)榱鬟^(guò)每個用電器的電流大小相等，根據可以得到，用電器電阻越大，分的電壓越大——正比分壓；并聯電路中，因?yàn)槊總€(gè)用電器兩端的電壓大小相等，根據可以得到，用電器電阻越大的分的電流越小——反比分流。
（4）電壓表與誰構成一個“圈”（與誰并聯）就測誰兩端的電壓，這個“圈”中可以有電流表、閉合的開關，能有一個電源，能有一個或者多個用電器，但這個“圈”中不能既有電源又有用電器。
（5）電壓表測導線、電流表、短路的用電器兩端的電壓時，示數為零，因?yàn)閷?dǎo)線、電流表、短路的用電器是不消耗電壓的，或者消耗電壓數值很小，可以忽略不計！
2、滑動變阻器引起的動態電路：
（1）對照電路圖或?qū)嵨飯D分析電路連接方式（是串聯還是并聯）。
（2）明確電表測量對象，確定電路中的不變量（一般是電源電壓、定值電阻、額定電壓、電功率等）。

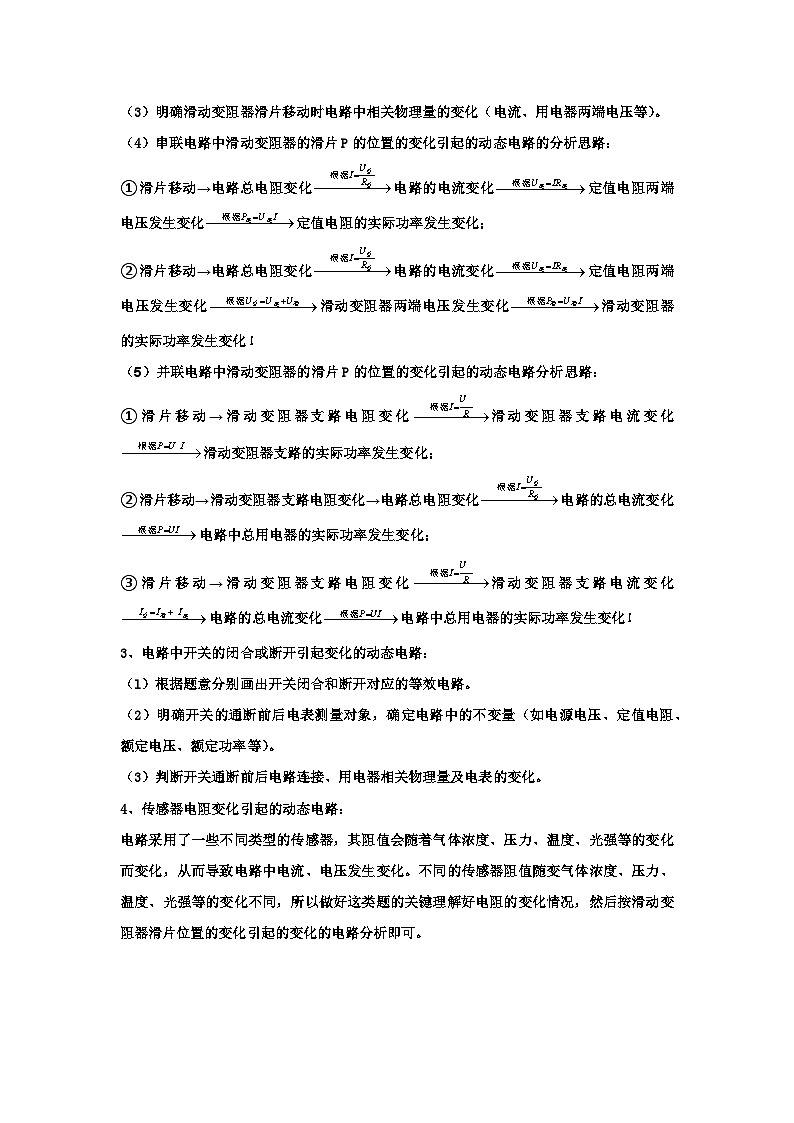

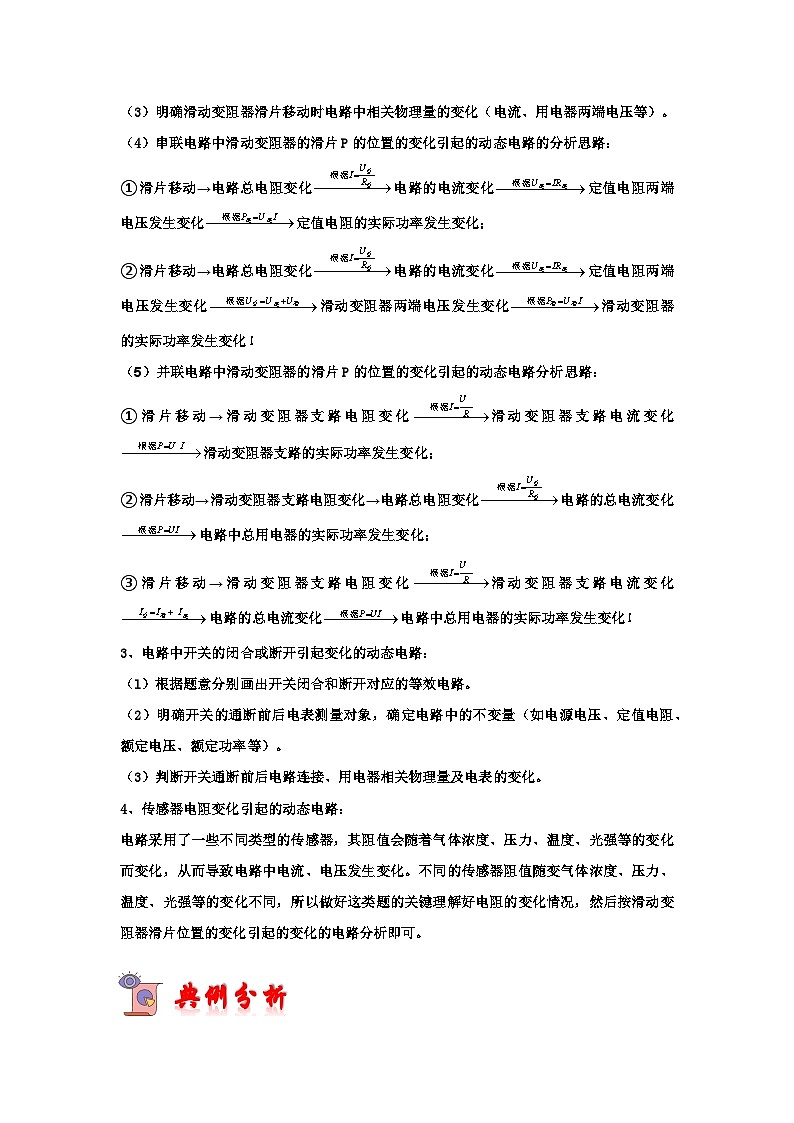

（3）明確滑動變阻器滑片移動時電路中相關物理量的變化（電流、用電器兩端電壓等）。
（4）串聯電路中滑動變阻器的滑片P的位置的變化引起的動態電路的分析思路：
①滑片移動→電路總電阻變化電路的電流變化定值電阻兩端電壓發生變化定值電阻的實際功率發生變化；
②滑片移動→電路總電阻變化電路的電流變化定值電阻兩端電壓發生變化滑動變阻器兩端電壓發生變化滑動變阻器的實際功率發生變化！
（5）并聯電路中滑動變阻器的滑片P的位置的變化引起的動態電路分析思路：
①滑片移動→滑動變阻器支路電阻變化滑動變阻器支路電流變化滑動變阻器支路的實際功率發生變化；
②滑片移動→滑動變阻器支路電阻變化→電路總電阻變化電路的總電流變化電路中總用電器的實際功率發生變化；
③滑片移動→滑動變阻器支路電阻變化滑動變阻器支路電流變化電路的總電流變化電路中總用電器的實際功率發生變化！
3、電路中開關的閉合或斷開引起變化的動態電路：
（l）根據題意分別畫出開關閉合和斷開對應的等效電路。
（2）明確開關的通斷前后電表測量對象，確定電路中的不變量（如電源電壓、定值電阻、額定電壓、額定功率等）。
（3）判斷開關通斷前后電路連接、用電器相關物理量及電表的變化。
4、傳感器電阻變化引起的動態電路：
電路采用了一些不同類型的傳感器，其阻值會隨著氣體濃度、壓力、溫度、光強等的變化而變化，從而導致電路中電流、電壓發生變化。不同的傳感器阻值隨變氣體濃度、壓力、溫度、光強等的變化不同，所以做好這類題的關鍵理解好電阻的變化情況，然后按滑動變阻器滑片位置的變化引起的變化的電路分析即可。
典例分析

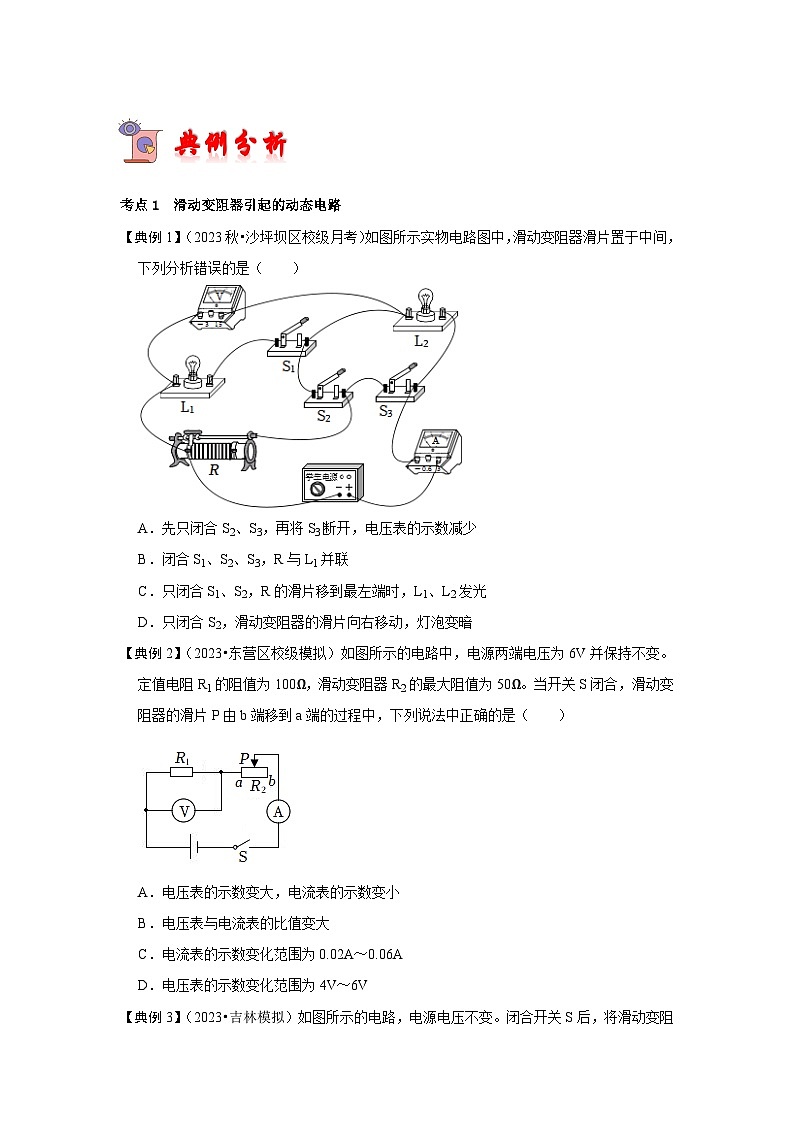

考點1 滑動變阻器引起的動態電路

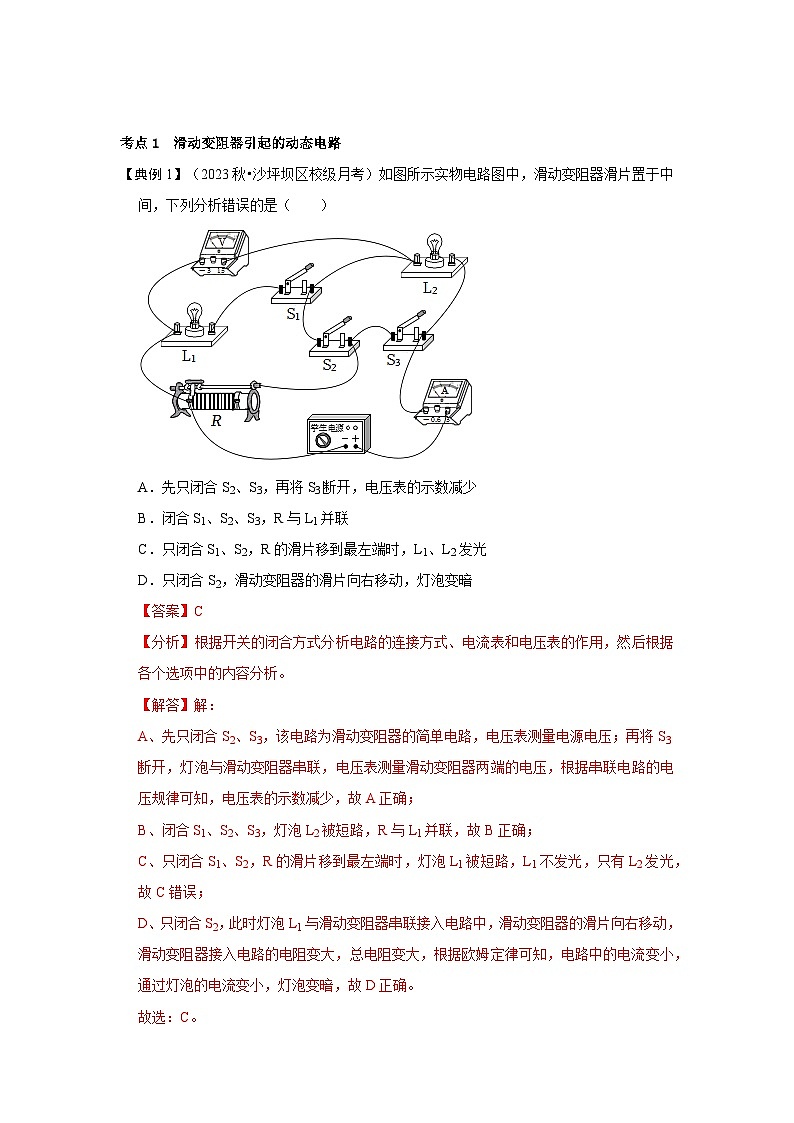

【典例1】（2023秋?沙坪壩區校級月考）如圖所示實物電路圖中，滑動變阻器滑片置于中間，下列分析錯誤的是（ ）
A．先只閉合S2、S3，再將S3斷開，電壓表的示數減少
B．閉合S1、S2、S3，R與L1并聯
C．只閉合S1、S2，R的滑片移到最左端時，L1、L2發光
D．只閉合S2，滑動變阻器的滑片向右移動，燈泡變暗
【典例2】（2023?東營區校級模擬）如圖所示的電路中，電源兩端電壓為6V并保持不變。定值電阻R1的阻值為100Ω，滑動變阻器R2的最大阻值為50Ω。當開關S閉合，滑動變阻器的滑片P由b端移到a端的過程中，下列說法中正確的是（ ）
A．電壓表的示數變大，電流表的示數變小
B．電壓表與電流表的比值變大
C．電流表的示數變化范圍為0.02A～0.06A
D．電壓表的示數變化范圍為4V～6V
【典例3】（2023?吉林模擬）如圖所示的電路，電源電壓不變。閉合開關S后，將滑動變阻器的滑片P向左移動的過程中電壓表V2示數 ，電壓表V1與電流表A的示數的比值 （選填“變大”、“變小”或“不變”）。
【典例4】（2021秋?義烏市期末）如圖所示電路中，電源電壓為1.5V且保持不變，R1＝5Ω，滑動變阻器的最大阻值R2＝10Ω。當開關S閉合后，將滑動變阻器的滑片由最右端移動到最左端。則在此過程中，
（1）電流表示數的變化范圍是 ；
（2）電壓表V1的示數與電流表示數的比值 。（選填“變大”、“變小”或“不變”）
考點2 電路中開關的閉合或斷開引起變化的動態電路
【典例5】（2023?茂南區校級四模）如圖所示的電路中，電源電壓保持不變，當電鍵S由斷開到閉合時，以下判斷中正確的是（ ）
A．電壓表的示數變大
B．電流表的示數變小
C．電壓表的示數與電流表示數的乘積變大
D．電壓表的示數與電流表示數的比值不變
【典例6】（2022秋?江陵縣期末）如圖所示電路，電源電壓不變，開關S處于閉合狀態，當開關S1由斷開到閉合時，以下說法正確的是（ ）
A．電壓表示數不變 B．電流表示數變小
C．電壓表與電流表的示數比值不變 D．電流表示數不變
【典例7】（2023秋?南關區校級月考）如圖所示的電路中，電源電壓保持不變。當開關S由斷開到閉合時，電流表的示數將 ，電壓表的示數將 ，R的電阻值將 ，燈泡的亮度將 （以上均選填“變大”、“變小”或“不變”）。
【典例8】（2018秋?南岸區校級期中）在如圖所示的電路中，電路各元件正常，電源電壓保持不變。當開關由斷開到閉合時，電流表的示數將 ，電壓表的示數將 。（均選填“變大”、“不變”或“變小”）
考點3 傳感器電阻變化引起的動態電路
【典例9】（2023秋?東平縣校級月考）電梯超載容易引發安全隱患，其超載報警電路簡圖，如圖所示。電源電壓恒定不變，R0為保護電阻，R為壓敏電阻，阻值大小隨電梯內壓力增大而減小，電流表的示數超過臨界值就會自動報警。電梯正常工作，當有人進入電梯后，則（ ）
A．電流表示數減小
B．電壓表示數增大
C．電壓表與電流表示數之比減小
D．因?yàn)殡娮鑂0是定值電阻，所以它的電壓和電流不變
【典例10】（2022秋?河北區校級期末）如圖甲所示的電路中，電源電壓保持不變，R是定值電阻，Rt是由半導體材料制成的熱敏電阻，其阻值隨溫度變化的曲線如圖乙所示。閉合開關S后，當半導體材料溫度升高時，下列說法中正確的是（ ）
A．電流表的示數會減小 B．電壓表的示數會增大
C．電壓表與電流表的比值變小 D．電路消耗的總功率保持不變
【典例11】（2023?盤錦）在圖甲所示電路中，電源電壓不變，R為熱敏電阻，其阻值隨溫度變化關系如圖乙所示，R0是定值電阻，閉合開關S，則：
①溫度升高時，電壓表的示數 （選填“變大”、“變小”或“不變”）；
②溫度降低時，電壓表示數變化量與電流表示數變化量的比值 （選填“變大”、“變小”或“不變”）。
【典例12】（2023?虎林市校級模擬）某監測大氣污染物濃度的電路如圖甲所示，R為氣敏電阻，氣敏電阻阻值R隨污染物濃度變化曲線如圖乙所示。污染物濃度增大時，監測儀表讀數變大，該表應為圖甲中 表，此過程中電路總功率 （選填“變大”“變小”或“不變”）。
鞏固訓練
1．（2022秋?荔城區校級期末）如圖所示，電源電壓不變，R為滑動變阻器，R0為定值電阻；忽略溫度對燈絲電阻的影響。閉合開關S，將滑動變阻器的滑片P向左滑動時，下列說法正確的是（ ）
A．電流表A示數減小
B．電壓表V2示數和電壓表V1示數之差變大
C．燈兩端電壓變化量小于滑動變阻器兩端電壓變化量
D．電壓表V2和電流表A示數之比增大
2．（2023?寧陽縣二模）在如圖所示的電路中，電源電壓保持不變。閉合開關S，電路正常工作，各電表的示數均不為零。移動滑動變阻器的滑片P，電壓表V1與V2示數的比值逐漸變大，則（ ）
A．滑片P向右移動
B．電流表A示數不變
C．電壓表V1示數與電流表A示數的比值變大
D．電壓表V2示數與電壓表V1的示數的差值變小
3．（2023?萊陽市模擬）如圖所示電路，R1為定值電阻，電流表和電壓表都是理想電表，閉合開關S后，滑動變阻器滑片P從一端向另一端滑動過程中，下列說法正確的是（ ）
A．R1兩端的電壓與通過R1的電流成正比
B．無論滑片P怎樣移動，電壓表V1示數變化量與電流表A示數變化量的比值不變
C．P向b端滑動時，電流表A示數變小，電壓表V2與電流表A示數的比值變小
D．P向b端滑動時，電流表A示數變大，電壓表V1示數變小，V2示數變大
4．（2023?樊城區模擬）在如圖所示的電路中，電源電壓保持不變，開關S1閉合，當開關S2由斷開到閉合時，下列說法正確的是（ ）
A．M點電流變小B．N點電流變大
C．電阻R1兩端的電壓變大D．電路的總電阻變小
5．（2023?海拉爾區模擬）疫情防控期間我們經常使用到非接觸式紅外線測溫槍，圖甲是它的工作原理圖。R0是定值電阻，R是紅外線熱敏電阻，其阻值隨人體溫度變化的圖象如圖乙。對該電路分析正確的是（ ）
A．體溫越高，電壓表示數越大 B．體溫越高，電路中電流越小
C．體溫越高，R的阻值越大 D．體溫越高，R0的阻值越小
6．（2023?周村區二模）小明利用氣敏電阻自制了一個煙霧濃度檢測儀，如圖是小明設計的電路圖，其中R為氣敏電阻，R0為定值電阻。他通過翻閱資料了解到氣敏電阻的阻值隨氣體濃度的增大而減小。閉合開關S，當煙霧濃度增大時，會出現（ ）
A．電流表示數變大，電壓表示數變小B．電流表示數變大，電壓表示數變大
C．電流表示數變小，電壓表示數變大 D．電流表、電壓表示數均不變
7．（2023?瓊山區校級模擬）如圖所示是高鐵上煙霧報警器的簡化原理圖，電源電壓保持不變，R0為定值電阻，R為光敏電阻，當射向光敏電阻的激光被煙霧遮擋時，電壓表的示數增大，下列說法正確的是（ ）
A．光敏電阻R的阻值減小 B．電流表的示數增大
C．為了節約電能，電阻R0可以去掉 D．電路中消耗的總功率減小
8．（2023秋?平度市校級月考）（多選）如圖所示，開關S由斷開到閉合時，關于兩個電流表的示數變化情況，下列說法錯誤的是（ ）
A．表A1的示數變大，A2的示數不變
B．表A1的示數變小，A2的示數變大
C．表A1的示數變大，A2的示數變小
D．表A1的示數不變，A2的示數變大
9．（2023?山陽區一模）（多選）如圖所示，電源電壓保持不變，下列說法正確的是（ ）
A．?dāng)嚅_(kāi)開關S1、S2，向右調節滑片P，V1示數變大，V2示數變小，A1示數變小
B．?dāng)嚅_(kāi)開關S1、S2，向右調節滑片P，電壓表的示數變化量與電流表示數變化量的比值小于
C．閉合開關S1、S2，向右調節滑片P，A1、A2示數變小，且變化量相等
D．保持滑片P位置不變，開關S1斷開，S2斷開到閉合，A1、A2示數增大，V2示數不變
10．（2022秋?丹江口市期末）在如圖所示的電路中，電源電壓6V，R1＝12Ω。電壓表量程為0～15V，電流表A量程為0～3A、A1量程為0～0.6A，閉合開關S，電壓表的示數為
V。當滑動變阻器的滑片P向左移動時，電流表A的示數 ，電壓表示數與電流表A1示數的比值 （后兩空均選填“變大”、“不變”或“變小”）。
11．（2022?渝中區校級開學）在如圖所示的電路中，電源電壓保持不變，閉合開關S后，當滑片P向 （選填“左”、“右”）移動時，電流表示數將變小。當滑片P分別在滑動變阻器的兩個端點a和d、中點c和圖中b位置時，電壓表示數按從小到大順序分別為0V、2V、3V和4V，則在圖示b位置時電壓表示數應為 V。
12．（2022?普陀區二模）在如圖所示的電路中，滑動變阻器滑片位于中點。
（1）若電源電壓保持不變，閉合開關S，滑片P向右移動過程中，示數變小的電表是
；
（2）現用電阻R0替換R1（已知R0＞R1），增大或減小電源電壓、向左或右移動滑片P可以調整電表示數，其中可能使電壓表示數與替換R1前相等的方法是
。
13．（2021秋?涪陵區期末）如圖所示，電源電壓恒定不變，M、N間接入圖中的滑動變阻器，當M與A、N與C相連，滑片P向 （選填“A”或“B”）端移動時，滑動變阻器接入電路的電阻變大；已知小燈泡L的燈絲電阻隨溫度升高而變大，則當M與A、N與D相連，閉合開關S，滑片P向右端移動，滑動變阻器電阻的變化量ΔRP與小燈泡電阻的變化量ΔRL相比較，|ΔRP| |ΔRL|（選填“＞”、“＜”或“＝”）。
14．（2021秋?錦江區校級期中）如圖所示的電路，電源電壓不變，不考慮燈泡的電阻變化，當開關S由斷開到閉合，電壓表示數 ，電流表的示數 。（填“變大”或“變小”或“不變”）
15．（2021?榮縣校級模擬）如圖，電源電壓保持不變，當開關S由斷開到閉合時，電流表的示數將 ，電壓表與電流表示數的比值將 （填“變大”“變小”或“不變”）。
16．（2023?曲靖一模）如圖所示的電路中，電源電壓保持不變。當開關S從斷開到閉合時，電路中電流表的示數 ，電壓表的示數 （選填“變大”、“變小”或“不變”）。
17．（2023?高要區二模）濕敏電阻，當其周圍空氣中的水蒸氣含量減少時，它的電阻值也會變小，將它放在植物葉片附近，可檢測植物是否缺水，將這種濕敏電阻Rx附著在葉片上并接入如圖所示電路中，R0為定值電阻，電源電壓恒定。若植物含水量升高，則電壓表的示數 ，電流表的示數 ，電路的總功率 。（以上均選填“增大”、“減小”或“不變”）
18．（2023?昆明一模）圖甲是一款身高體重測量?jī)x，當體檢者站在臺面上時，能自動顯示身高和體重，其電路原理如圖乙所示，電壓表、電流表分別顯示身高和體重的大小，壓敏電阻R的阻值隨壓力增大而減小，滑片P隨身高增高而上滑。則體檢者身高越高，電壓表的示數越 ；體檢者的體重越重，電流表的示數越 。
19．（2022秋?南充期末）如圖，電源電壓不變，R為光敏電阻，R0為定值電阻。當光照增強，光敏電阻R的阻值增大時，電流表示數將 ，電壓表示數將 （兩空均選填“變大”“變小”或“不變”）。
20．（2020秋?武漢月考）如圖所示是某實驗小組設計的電路圖，各元件都正常工作，滑片P在b端。
（1）當S1閉合，S2、S3斷開，電壓表V1的示數為2V，表V2示數為4V，表V3示數為3V，求電源電壓。（請用文字說明過程）
（2）當S1、S2、S3都閉合時，表A1示數為0.5A，表A2示數為0.4A，表A3示數為0.6A，求L1，L2的電流各為多少？（請用文字說明過程）
（3）當S1、S2、S3都閉合時，滑片P向左移一小段距離時，A1示數 ，A2示數 ，V3示數 （請選填“變大”、“變小”或“不變”）。
