人教版九年級物理全一冊同步考點專題訓練第15章《電流和電路》單元測試卷(原卷版+解析)

這是一份人教版九年級物理全一冊同步考點專題訓練第15章《電流和電路》單元測試卷(原卷版+解析)，共30頁。試卷主要包含了選擇題，填空題等內容，歡迎下載使用。

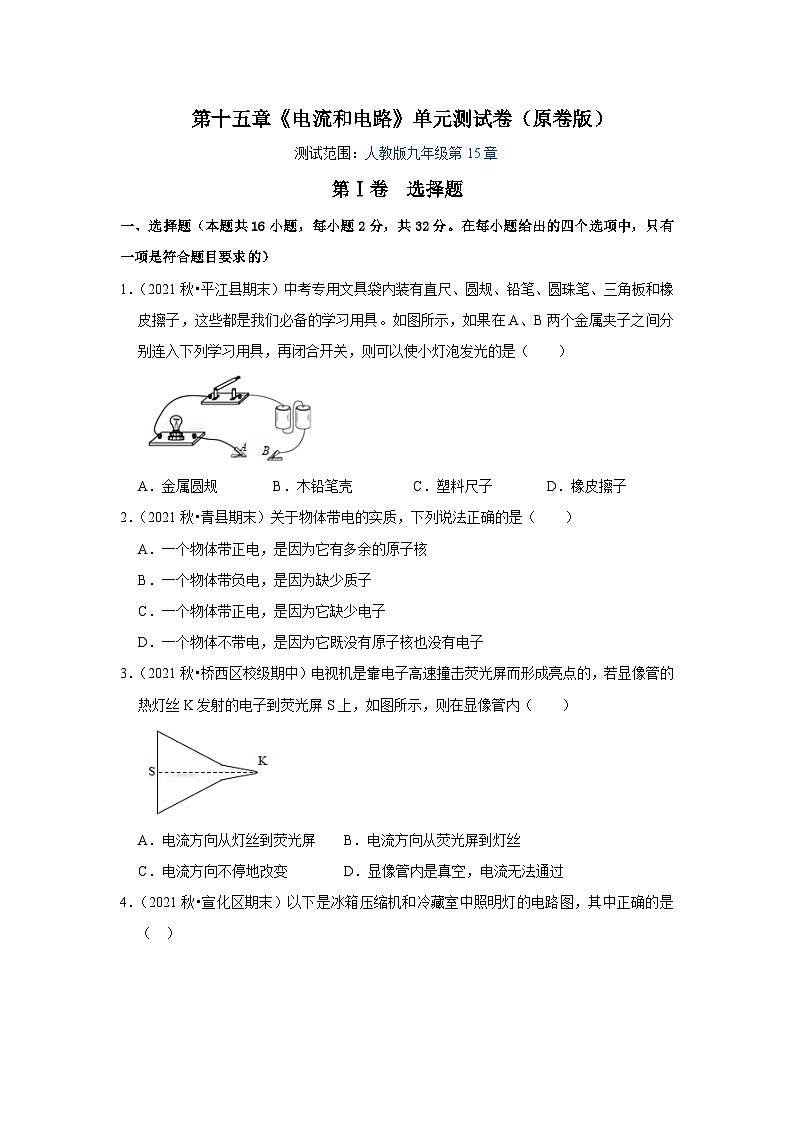

第Ⅰ卷 選擇題
一、選擇題（本題共16小題，每小題2分，共32分。在每小題給出的四個選項中，只有一項是符合題目要求的）
1．（2021秋?平江縣期末）中考專用文具袋內裝有直尺、圓規、鉛筆、圓珠筆、三角板和橡皮擦子，這些都是我們必備的學習用具。如圖所示，如果在A、B兩個金屬夾子之間分別連入下列學習用具，再閉合開關，則可以使小燈泡發光的是（ ）

A．金屬圓規B．木鉛筆殼C．塑料尺子D．橡皮擦子
2．（2021秋?青縣期末）關于物體帶電的實質，下列說法正確的是（ ）
A．一個物體帶正電，是因?yàn)樗卸嘤嗟脑雍?br>B．一個物體帶負電，是因?yàn)槿鄙儋|(zhì)子
C．一個物體帶正電，是因?yàn)樗鄙匐娮?br>D．一個物體不帶電，是因?yàn)樗葲](méi)有原子核也沒有電子
3．（2021秋?橋西區校級期中）電視機是靠電子高速撞擊熒光屏而形成亮點的，若顯像管的熱燈絲K發射的電子到熒光屏S上，如圖所示，則在顯像管內（ ）

A．電流方向從燈絲到熒光屏B．電流方向從熒光屏到燈絲
C．電流方向不停地改變 D．顯像管內是真空，電流無法通過

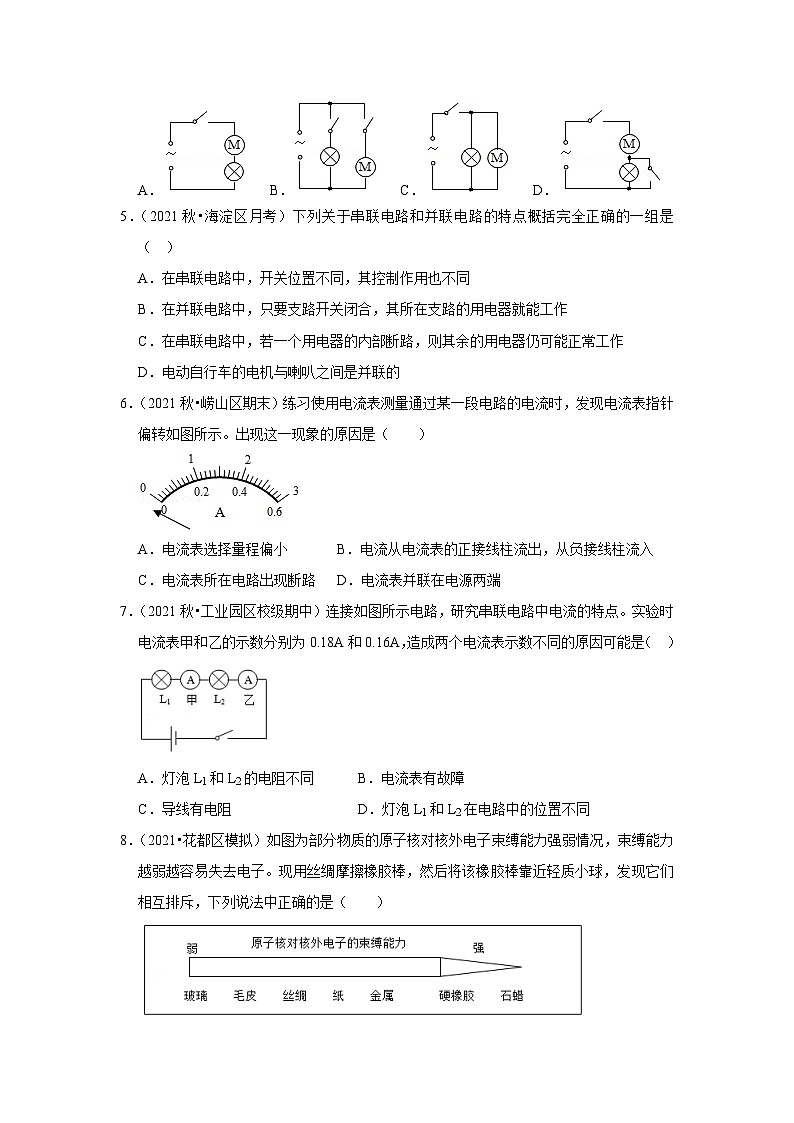

4．（2021秋?宣化區期末）以下是冰箱壓縮機和冷藏室中照明燈的電路圖，其中正確的是（ ）
A． B． C． D．
5．（2021秋?海淀區月考）下列關于串聯電路和并聯電路的特點概括完全正確的一組是（ ）
A．在串聯電路中，開關位置不同，其控制作用也不同
B．在并聯電路中，只要支路開關閉合，其所在支路的用電器就能工作
C．在串聯電路中，若一個用電器的內部斷路，則其余的用電器仍可能正常工作
D．電動自行車的電機與喇叭之間是并聯的
6．（2021秋?嶗山區期末）練習使用電流表測量通過某一段電路的電流時，發現電流表指針偏轉如圖所示。出現這一現象的原因是（ ）
A．電流表選擇量程偏小 B．電流從電流表的正接線柱流出，從負接線柱流入
C．電流表所在電路出現斷路 D．電流表并聯在電源兩端
7．（2021秋?工業園區校級期中）連接如圖所示電路，研究串聯電路中電流的特點。實驗時電流表甲和乙的示數分別為0.18A和0.16A，造成兩個電流表示數不同的原因可能是（ ）
A．燈泡L1和L2的電阻不同 B．電流表有故障
C．導線有電阻 D．燈泡L1和L2在電路中的位置不同

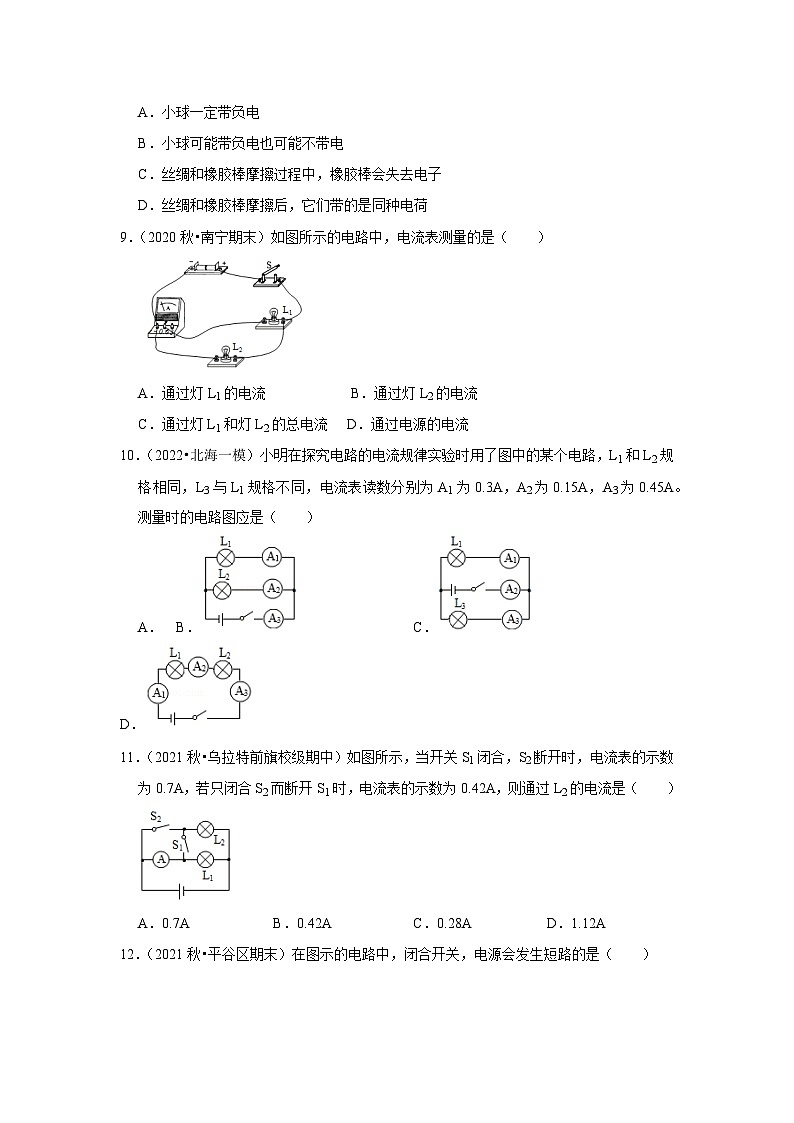

8．（2021?花都區模擬）如圖為部分物質的原子核對核外電子束縛能力強弱情況，束縛能力越弱越容易失去電子?，F(xiàn)用絲綢摩擦橡膠棒，然后將該橡膠棒靠近輕質小球，發現它們相互排斥，下列說法中正確的是（ ）

A．小球一定帶負電
B．小球可能帶負電也可能不帶電
C．絲綢和橡膠棒摩擦過程中，橡膠棒會失去電子
D．絲綢和橡膠棒摩擦后，它們帶的是同種電荷
9．（2020秋?南寧期末）如圖所示的電路中，電流表測量的是（ ）

A．通過燈L1的電流 B．通過燈L2的電流
C．通過燈L1和燈L2的總電流 D．通過電源的電流
10．（2022?北海一模）小明在探究電路的電流規律實驗時用了圖中的某個電路，L1和L2規格相同，L3與L1規格不同，電流表讀數分別為A1為0.3A，A2為0.15A，A3為0.45A。測量時的電路圖應是（ ）
A． B．C． D．
11．（2021秋?烏拉特前旗校級期中）如圖所示，當開關S1閉合，S2斷開時，電流表的示數為0.7A，若只閉合S2而斷開S1時，電流表的示數為0.42A，則通過L2的電流是（ ）
A．0.7AB．0.42AC．0.28AD．1.12A
12．（2021秋?平谷區期末）在圖示的電路中，閉合開關，電源會發生短路的是（ ）
A． B． C． D．
13．（2021秋?沂水縣期中）如圖所示的實物電路圖中，閉合開關后可以使小燈泡發光的正確電路是（ ）
A． B．C．D．
14．（2022?費縣一模）如圖所示，在“用電流表測電流”的實驗中，電路的其它部分都已連接完畢，只有導線M還未連入電路。下列說法正確的是（ ）
A．導線M與a接線柱相連且閉合開關時，發生短路故障
B．導線M與b接線柱相連且閉合開關時，L1和L2串聯
C．導線M與b接線柱相連且閉合開關時，電流表測通過L1和L2的總電流
D．導線M從a接線柱改接到b接線柱且閉合開關時，電流表的示數減小
15．（2022?武漢模擬）李磊同學自行設計了一套智能家居控制系統，整個電路的通斷可以通過手動開關S1控制，也可通過手機APP遠程控制開關S2完成。為環保節能，當室內光線較暗時，光控開關S3會自動閉合；低于預設溫度后溫控開關S4會自動閉合開啟空調系統，燈泡和空調系統均可獨立工作。以下簡化電路符合要求的是（ ）
A． B． C． D．
16．（2022?福田區校級模擬）如圖所示電路，要使燈A和B并聯或串聯，則必須接通的開關，下面說法正確的是（ ）

A．要使燈A、B并聯，S1和S2閉合
B．要使燈A、B并聯，S2和S3閉合
C．要使燈A、B串聯，S1和S3閉合
D．要使燈A、B串聯，S2閉合
第Ⅱ卷 非選擇題
二、填空題（本題共6小題，每空1分，共13分）
17．（2021秋?富?？h期末）某同學參加興趣小組活動時，連成了如圖所示電路，那么，當S1、S2都閉合時，發光的燈泡是 ；當S1斷開、S2閉合時，發光的是 。

18．（2020秋?密山市期末）如圖所示，要用電流表A接在AB間測量燈L的電流，應把電流表的“+”接線柱與 相連接，把“﹣”接線柱與 連接。
19．（2021秋?市南區期末）如圖所示，P1、P2、P3表示將小球B先后懸吊在距離A球遠近不同的位置，小球偏離豎直方向的原因是同種電荷相互 ，電荷間的距離越大，其相互間的作用力越 。
20．（2021秋?南崗區校級月考）如圖所示，A1、A2的示數分別為0.5安和0.2安，則通過燈L1的電流I1＝ A，通過燈L2的電流I2＝ A。
21．（2021秋?連南縣期中）如圖所示的電路中，若使兩燈串聯，應 ；若使兩燈并聯，應 ；若閉合開關S1、S2和S3，則會出現 現象。
22．（2021?合肥三模）如圖所示，電流表A1、A2和A3的示數分別為1.2A、0.8A和0.3A；那么通過L1的電流為 A，通過L2的電流為 A。

三．作圖題（本題共3小題,每小題3分，共9分）
23．（2022?深圳模擬）如圖甲所示為測量小燈泡電功率的實驗電路圖，小燈泡額定電壓3.8V，請用筆畫線代替導線，將圖乙中的實物連接起來。

24．（2022?蘭州一模）請根據如圖所示的實物圖，請畫出對應的電路圖。

25．（2021秋?南海區期末）電冰箱的壓縮機和冷藏室內照明小燈泡工作時互相不影響，壓縮機由溫控開關控制，燈泡由門控開關控制，請?jiān)趫D中用筆畫線連接好電冰箱的工作電路圖。
四．解答題（共3分）
26．（2021秋?密山市校級期末）現給你提供如下器材：一個符合實驗要求的電池組、一個小燈泡、一個滑動變阻器、一個開關和若干導線。
（1）請你設計一個電路，既能使燈泡正常發光，又能起到調光的作用。
（2）如果這樣的調光方式用到家庭照明電路中，能否真正起到節能的作用？請說說你的看法。
五．實驗探究題（本題共3小題，每空1分，共20分）
27．（7分）（2021秋?贛州期中）在“連接串聯電路”的實驗中，實驗電路如圖1所示。

（1）在連接電路時，開關應該處于 狀態。
（2）連接好電路后閉合開關S，小慧發現L1、L2兩只燈泡都不亮，她用手按一下燈泡L1，L2仍然都不亮，再按一下燈泡L2，兩燈都亮，松開手兩燈又不亮，則故障可能是
A．L1燈絲斷了 B．L2燈絲斷了 C．L1短路 D．L2與燈座接觸不良
（3）排除故障后，閉合開關兩燈同時亮，斷開開關兩燈同時滅；將開關S換接到L1和L2之間、L1和電池負極之間，觀察到同樣的現象。這樣操作的目的是探究 。
（4）小莉又想研究“在并聯電路中，開關的位置是否會影響它的控制作用”，于是她找來了器材并按如圖2所示電路連接實物進行實驗。
①把開關只連在a處時，閉合、斷開開關，發現它可以控制 （選填“L1”“L2”或“L1和L2”）
②把開關只連在b處時，閉合、斷開開關，發現它可以控制L1，把開關再只連接在c處，閉合、斷開開關，發現它可以控制 （選填“L1”“L2”或“L1和L2”）。
③【實驗結論】通過以上實驗分析得出結論：在并聯電路中干路開關控制 ，支路開關控制 。
28．（6分）（2021秋?宿遷期中）小明在探究并聯電路電流規律的實驗中，如圖甲是實驗的電路圖。

（1）在按實驗的電路圖連接實物電路時，開關S應處于 狀態；開始實驗時，他先將電流表接A處，閉合開關S后，觀察到燈L2發光，但燈L1不發光，電流表的示數為零，電路可能存在的故障是： ；
（2）他在測量B處的電流時，發現電流表的指針偏轉如圖乙所示，原因是
；在排除故障后，電流表的示數如圖丙所示，則電流表的示數為 A；
（3）在解決了以上問題后，將電流表分別接入 A、B、C三點處，閉合開關，分別測出干路和支路電流記錄在表格中。依據實驗數據初步得到結論
。為使結論更具有普遍性，接下來應該采取的操作是 。
29．（7分）（2021秋?普洱期中）在“探究并聯電路電流規律”的實驗中。
（1）為了防止損壞電流表，在不能事先估計電流大小的情況下，應優先選用 ，并進行 。
（2）小方連接的部分電路如圖所示，請你將電路連接完整。
（3）實驗開始前，滑動變阻器的滑片應置于 端。（選填“左”或“右”）
（4）小方將以上電路連接完后，閉合開關，調節滑動變阻器，發現燈泡L1和L2發光，電流表A1和A2有示數，電流表A示數為零。電路故障可能是 。
（5）排除故障后繼續進行實驗，小方記錄的數據如表所示。
分析以上實驗數據，小方發現通過兩條支路的電流總是相等。為了探究這個發現是否具有普遍性，應 ，再進行實驗。
（6）由表中數據可以得出結論 。
六．計算題（本題共3小題，共23分）
30．（6分）（2021秋?葫蘆島月考）在如圖所示的電路中，L1和L2是兩個不同規格的燈泡。問：
（1）只閉合S1時，若電流表A的示數為0.6A，則通過L1和L2的電流分別是多少？
（2）只閉合S2時，若電流表A的示數為0.2A，則通過L1和L2的電流分別是多少？
（3）當閉合S1和S3時，若電流表A的示數為0.9A，通過L1的電流為0.6A，則通過L2的電流是多少？
31．（8分）（2021秋?烏拉特前旗校級期中）如圖所示電路，開關S閉合后，通過電流表A1的示數為0.3A，且電流表A和A1的指針偏轉角度相同，則：
（1）電流表A的示數為多少？
（2）通過燈泡L2的電流為多少？

32．（9分）（2021秋?鳳山縣期中）認真觀察圖，分析并解答下面的問題：
（1）當只閉合S3時，若電流表A1的示數為0.1A，則通過L1的電流是多少？
（2）如果只閉合S1、S2，此時電流表A2示數如圖乙所示，其示數為多少？
（3）若只閉合S1、S2，電流表A1的示數為0.5A，則通過L1的電流是多少？

電流表的測量對象
電流表的示數 I/A
L1所在的支路
0.30
L2所在的支路
0.20
干路
0.50
實驗次數
通過L1的電流I1/A
通過L1的電流I2/A
干路中的電流I/A
1
0.1
0.1
0.2
2
0.3
0.3
0.6
3
0.4
0.4
0.8
第十五章《電流和電路》單元測試卷（解析版）
測試范圍：人教版九年級第15章
第Ⅰ卷 選擇題
一、選擇題（本題共16小題，每小題2分，共32分。在每小題給出的四個選項中，只有一項是符合題目要求的）
1．（2021秋?平江縣期末）中考專用文具袋內裝有直尺、圓規、鉛筆、圓珠筆、三角板和橡皮擦子，這些都是我們必備的學習用具。如圖所示，如果在A、B兩個金屬夾子之間分別連入下列學習用具，再閉合開關，則可以使小燈泡發光的是（ ）

A．金屬圓規B．木鉛筆殼C．塑料尺子D．橡皮擦子
【答案】A。
【解答】解：常見的導體包括：人體、大地、各種金屬、酸堿鹽的溶液等。題中金屬圓規是導體，所以開關閉合后小燈泡能發光的是A。
故選：A。
2．（2021秋?青縣期末）關于物體帶電的實質，下列說法正確的是（ ）
A．一個物體帶正電，是因?yàn)樗卸嘤嗟脑雍?br>B．一個物體帶負電，是因?yàn)槿鄙儋|(zhì)子
C．一個物體帶正電，是因?yàn)樗鄙匐娮?br>D．一個物體不帶電，是因?yàn)樗葲](méi)有原子核也沒有電子
【答案】C。
【解答】解：原來不帶電的兩物體相互摩擦后，部分電子從一個物體轉移到另一個物體，得到電子的物體則有多余的電子，帶負電，失去電子的物體則會缺少電子，帶正電。
故選：C。
3．（2021秋?橋西區校級期中）電視機是靠電子高速撞擊熒光屏而形成亮點的，若顯像管的熱燈絲K發射的電子到熒光屏S上，如圖所示，則在顯像管內（ ）

A．電流方向從燈絲到熒光屏B．電流方向從熒光屏到燈絲
C．電流方向不停地改變 D．顯像管內是真空，電流無法通過
【答案】B。
【解答】解：ABD、電子由燈絲向熒光屏移動，而電流方向與負電荷定向移動方向相反，故電流方向從熒光屏到燈絲，顯像管內是真空，電流也可以通過，故AD錯誤，B正確；
C、電流的方向與電子定向移動的方向相反，不是不停地改變，故C錯誤。
故選：B。
4．（2021秋?宣化區期末）以下是冰箱壓縮機和冷藏室中照明燈的電路圖，其中正確的是（ ）
A． B． C． D．
【答案】B。
【解答】解：生活中冰箱壓縮機和冷藏室中照明燈工作時互不影響，且可以獨立工作，它們之間是并聯的。
A、圖中壓縮機和照明燈串聯，故A錯誤；
B、圖中壓縮機和照明燈并聯，能獨立工作，且互不影響，故B正確；
C、圖中壓縮機和照明燈并聯，開關在干路上控制它們兩個，不能獨立工作，故C錯誤；
D、圖中兩開關均閉合時，照明燈被短路，故D錯誤。
故選：B。
5．（2021秋?海淀區月考）下列關于串聯電路和并聯電路的特點概括完全正確的一組是（ ）
A．在串聯電路中，開關位置不同，其控制作用也不同
B．在并聯電路中，只要支路開關閉合，其所在支路的用電器就能工作
C．在串聯電路中，若一個用電器的內部斷路，則其余的用電器仍可能正常工作
D．電動自行車的電機與喇叭之間是并聯的
【答案】D。
【解答】解：A．因串聯電路只有一條電流通道，用電器互相影響，不能獨立工作，開關連接在電路中的不同位置時，作用相同，故A錯誤；
B．并聯電路中各支路互不影響，當其中一條支路斷開時，其余支路不受影響，各支路可以獨立工作，但干路開關斷開時，整個電路均不能工作，故B錯誤；
C．在串聯電路中，若一個用電器的內部斷路，電路中無電流，則其余的用電器不能正常工作，故C錯誤；
D．電動自行車在工作時，電動機與喇叭之間是并聯的，因?yàn)殡妱?dòng)機與喇叭可以獨立工作，電動機不轉時，喇叭可以響，故D正確。
故選：D。
6．（2021秋?嶗山區期末）練習使用電流表測量通過某一段電路的電流時，發現電流表指針偏轉如圖所示。出現這一現象的原因是（ ）
A．電流表選擇量程偏小 B．電流從電流表的正接線柱流出，從負接線柱流入
C．電流表所在電路出現斷路 D．電流表并聯在電源兩端
【答案】B。
【解答】解：在測量中發現電流表的指針向左偏轉，原因是：電流表正負接線柱接反了：
A、電流表選擇量程偏小，會出現指針正向偏轉角度過大，故A不符合題意；
B、電流從電流表的正接線柱流出，從負接線柱流入，會出現指針?lè)聪蚱D(zhuǎn)，故B符合題意；
C、電流表所在電路出現斷路，電路中沒有電流，電流表指針不偏轉，故C不符合題意；
D、電流表并聯在電源兩端，相當于短路，電流表中通過的電流過大，指針偏轉角度很大，會損壞電流表，故D不符合題意。
故選：B。
7．（2021秋?工業園區校級期中）連接如圖所示電路，研究串聯電路中電流的特點。實驗時電流表甲和乙的示數分別為0.18A和0.16A，造成兩個電流表示數不同的原因可能是（ ）
A．燈泡L1和L2的電阻不同 B．電流表有故障
C．導線有電阻 D．燈泡L1和L2在電路中的位置不同
【答案】B。
【解答】解：由電路圖可知，兩燈和兩電流表串聯接入電路，根據串聯電路的電流特點，電路中各處的電流相等；而實驗時電流表甲和乙的示數分別為0.18安和0.16安，圖中造成兩個電流表示數不同的原因可能是兩個電流表的讀數誤差或指針未調零。
故選：B。
8．（2021?花都區模擬）如圖為部分物質的原子核對核外電子束縛能力強弱情況，束縛能力越弱越容易失去電子。現用絲綢摩擦橡膠棒，然后將該橡膠棒靠近輕質小球，發現它們相互排斥，下列說法中正確的是（ ）

A．小球一定帶負電
B．小球可能帶負電也可能不帶電
C．絲綢和橡膠棒摩擦過程中，橡膠棒會失去電子
D．絲綢和橡膠棒摩擦后，它們帶的是同種電荷
【答案】A。
【解答】解：A、絲綢摩擦橡膠棒，橡膠棒因得到電子而帶負電，然后將該橡膠棒靠近輕質小球，發現它們相互排斥，說明小球與橡膠棒帶同種電荷，即小球帶負電，故A正確；
B、橡膠棒靠近輕質小球，發現它們相互排斥，說明小球與橡膠棒帶同種電荷，即小球帶負電，故B錯誤；
C、絲綢摩擦橡膠棒，橡膠棒因得到電子而帶負電，故C錯誤；
D、摩擦起電的實質是：電荷（電子）的轉移，絲綢和橡膠棒摩擦后，它們帶的是異種電荷，故D錯誤。
故選：A。
9．（2020秋?南寧期末）如圖所示的電路中，電流表測量的是（ ）

A．通過燈L1的電流 B．通過燈L2的電流
C．通過燈L1和燈L2的總電流 D．通過電源的電流
【答案】A。
【解答】解：電流表的電阻很小，在電路中把電流表看成導線，可以判斷燈L1和燈L2是并聯的，電流表在燈L1的支路上，電流表和燈L1串聯，所以電流表測量燈L1的電流。
故選：A。
10．（2022?北海一模）小明在探究電路的電流規律實驗時用了圖中的某個電路，L1和L2規格相同，L3與L1規格不同，電流表讀數分別為A1為0.3A，A2為0.15A，A3為0.45A。測量時的電路圖應是（ ）
A． B．C． D．
【答案】A。
【解答】解：由題意可知，三個電流表讀數分別為A1為0.3A，A2為0.15A，A3為0.45A，
因串聯電路中各處的電流相等，且三電流表的示數不相等，
所以，兩燈泡應并聯，而不是串聯，故D錯誤；
因并聯電路中干路電流等于各支路電流之和，且IA3＝IA1+IA2，
所以，電流表A3應位于干路，故C錯誤；
由IA1≠I(mǎi)A2可知，兩燈泡的規格不相同，且A1、A2分別與兩燈泡串聯，故A正確、B錯誤。
故選：A。
11．（2021秋?烏拉特前旗校級期中）如圖所示，當開關S1閉合，S2斷開時，電流表的示數為0.7A，若只閉合S2而斷開S1時，電流表的示數為0.42A，則通過L2的電流是（ ）
A．0.7AB．0.42AC．0.28AD．1.12A
【答案】C。
【解答】解：當開關S1閉合，S2斷開時，兩燈泡并聯，電流表測干路電流，即干路上的電流I＝0.7A；
若只閉合S2而斷開S1時，兩燈泡并聯，電流表測通過L1的電流，即I1＝0.42A；
因并聯電路中干路電流等于各支路電流之和，
所以，通過燈泡L2的電流：
I2＝I﹣I1＝0.7A﹣0.42A＝0.28A，
故選：C。
12．（2021秋?平谷區期末）在圖示的電路中，閉合開關，電源會發生短路的是（ ）
A． B． C． D．
【答案】D。
【解答】解：A、由電路圖可知，閉合開關后只有一條電流的路徑，所以是串聯電路；故A錯誤；
B、閉合開關后，電流有兩條路徑，分別經過這兩個燈泡，故是并聯電路；故B錯誤；
C、閉合開關后，開關和L2并聯，造成L2短路，不會造成電源短路；故C錯誤；
D、閉合開關后不經過燈泡，電源兩極直接連起來，電源短路，故D正確。
故選：D。
13．（2021秋?沂水縣期中）如圖所示的實物電路圖中，閉合開關后可以使小燈泡發光的正確電路是（ ）
A． B．
C． D．
【答案】A。
【解答】解：A、開關閉合后，為燈泡的基本電路，燈泡發光，故A符合題意；
C、開關閉合后，導線將電源兩極直接相連，形成電源短路，故C不符合題意；
BD、根據圖中可以看出，燈泡直接了一個接線柱，開關閉會造成短路，故BD不符合題意。
故選：A。
14．（2022?費縣一模）如圖所示，在“用電流表測電流”的實驗中，電路的其它部分都已連接完畢，只有導線M還未連入電路。下列說法正確的是（ ）
A．導線M與a接線柱相連且閉合開關時，發生短路故障
B．導線M與b接線柱相連且閉合開關時，L1和L2串聯
C．導線M與b接線柱相連且閉合開關時，電流表測通過L1和L2的總電流
D．導線M從a接線柱改接到b接線柱且閉合開關時，電流表的示數減小
【答案】C。
【解答】解：A、M與a連接且閉合開關時，兩燈并聯，電流表測L2電流；不會發生短路故障，故A錯誤；
BC、M與b連接，且閉合開關時，兩燈并聯，電流表測干路電流，故B錯誤，C正確；
D、M先接a，再接b，電流表先測L2，再測總電流，所以示數會變大，故D錯誤。
故選：C。
15．（2022?武漢模擬）李磊同學自行設計了一套智能家居控制系統，整個電路的通斷可以通過手動開關S1控制，也可通過手機APP遠程控制開關S2完成。為環保節能，當室內光線較暗時，光控開關S3會自動閉合；低于預設溫度后溫控開關S4會自動閉合開啟空調系統，燈泡和空調系統均可獨立工作。以下簡化電路符合要求的是（ ）
A． B． C． D．
【答案】B。
【解答】解：
整個電路的通斷可以通過手動開關S1控制，也可通過手機APP遠程控制開關S2完成，說明兩個開關能獨立工作、互不影響，S1和S2應該并聯在干路上；
當室內光線較暗時，光控開關S3會自動閉合，說明S3與燈泡串聯；低于預設溫度后，開關S4會自動閉合開啟空調系統，說明開關S4與風機串聯，燈泡和空調系統均可獨立工作說明燈泡和空調系統并聯，故B符合題意，ACD不符合題意。
故選：B。
16．（2022?福田區校級模擬）如圖所示電路，要使燈A和B并聯或串聯，則必須接通的開關，下面說法正確的是（ ）

A．要使燈A、B并聯，S1和S2閉合 B．要使燈A、B并聯，S2和S3閉合
C．要使燈A、B串聯，S1和S3閉合 D．要使燈A、B串聯，S2閉合
【答案】D。
【解答】解：
要使兩燈泡串聯，電流從電源正極流出，需要經過LB、S2、LA回到電源負極，因此需要閉合開關S2；
要使兩燈泡并聯，電流從電源正極流出分別經過支路S1、LB和支路LA、S3，再流回電源負極；因此應閉合開關S1、S3。
故選：D。
第Ⅱ卷 非選擇題
二、填空題（本題共6小題，每空1分，共13分）
17．（2021秋?富?？h期末）某同學參加興趣小組活動時，連成了如圖所示電路，那么，當S1、S2都閉合時，發光的燈泡是 L2 ；當S1斷開、S2閉合時，發光的是 L1和L2 。

【答案】L2；L1和L2。
【解答】解：如圖所示，當S1、S2都閉合時，燈泡L1的兩端被開關S1和導線連接，造成短路，因此發光的燈泡是 L2；當S1斷開、S2閉合時，燈泡L1和L2構成串聯電路，所以L1和L2都發光。
故答案為：L2；L1和L2
18．（2020秋?密山市期末）如圖所示，要用電流表A接在AB間測量燈L的電流，應把電流表的“+”接線柱與 B 相連接，把“﹣”接線柱與 A 連接。
【答案】B；A。
【解答】解：由電路圖可以看出此電路的電流應該是從B流向A，所以電流表的“+”接線柱與B相連接，把“﹣”接線柱與A連接，讓電流從電流表的正接線柱流入，負接線柱流出；
故答案為：B；A。
19．（2021秋?市南區期末）如圖所示，P1、P2、P3表示將小球B先后懸吊在距離A球遠近不同的位置，小球偏離豎直方向的原因是同種電荷相互 排斥 ，電荷間的距離越大，其相互間的作用力越 小 。
【答案】排斥；小。
【解答】解：P1、P2、P3表示將小球B先后懸吊在距離A球遠近不同的位置，小球偏離豎直方向的原因是同種電荷相互排斥，根據圖可知，電荷間的距離越大，小球的偏轉角度越小，所以其相互作用力越小。
故答案為：排斥；小。
20．（2021秋?南崗區校級月考）如圖所示，A1、A2的示數分別為0.5安和0.2安，則通過燈L1的電流I1＝ 0.2 A，通過燈L2的電流I2＝ 0.3 A。
【答案】0.2；0.3。
【解答】解：由電路圖可知：兩燈并聯，電流表A1測干路電流，電流表A2測L1所在支路的電流，
則通過燈L1的電流I1＝0.2A，
根據并聯電路中干路電流等于各支路電流之和可得，
通過燈L2的電流：I2＝I﹣I1＝0.5A﹣0.2A＝0.3A。
答案為：0.2；0.3。
21．（2021秋?連南縣期中）如圖所示的電路中，若使兩燈串聯，應 閉合S2 ；若使兩燈并聯，應 閉合S1、S3 ；若閉合開關S1、S2和S3，則會出現 短路 現象。
【答案】閉合S2；閉合S1、S3；短路。
【解答】解：若使兩燈串聯，電流只有一條路徑：正極→L2→S2→L1→負極，因此應只閉合S2；
若使兩燈并聯，電流應分別流入L1、L2，應有兩條路徑，故應閉合S1、S3；
若閉合開關S1、S2和S3，電源的兩極直接用導線連接起來了，造成電源短路，損壞電源，這是不允許的。
故答案為：閉合S2；閉合S1、S3；短路。
22．（2021?合肥三模）如圖所示，電流表A1、A2和A3的示數分別為1.2A、0.8A和0.3A；那么通過L1的電流為 0.4 A，通過L2的電流為 0.5 A。

【答案】0.4；0.5。
【解答】解：由電路圖可知，三個燈泡并聯，電流表A1測干路電流，電流表A2測流過燈L2與L3的電流，電流表A3測流過燈L3的電流；
故通過燈L3的電流 I3＝IA3＝0.3A，
根據并聯電路電流規律可知：
通過燈L2的電流I2＝IA2﹣IA3＝0.8A﹣0.3A＝0.5A，
通過燈L1的電流I1＝IA1﹣IA2＝1.2A﹣0.8A＝0.4A。
故答案為：0.4；0.5；
三．作圖題（本題共3小題,每小題3分，共9分）
23．（2022?深圳模擬）如圖甲所示為測量小燈泡電功率的實驗電路圖，小燈泡額定電壓3.8V，請用筆畫線代替導線，將圖乙中的實物連接起來。

【解答】解：由電路圖知，開關、滑動變阻器、燈泡、電流表依次連接在電源兩極上，小燈泡額定電壓3.8V，所以電壓表使用大量程與燈泡并聯，電流表可使用小量程，如圖所示：
。
24．（2022?蘭州一模）請根據如圖所示的實物圖，請畫出對應的電路圖。

【解答】解：電流從正極出發，通過開關S和電流表A2后開始分支，一支經燈泡L1，另一支經燈泡L2、電流表A1，然后兩支匯合到電流表，回到電源負極。如圖所示：
。
25．（2021秋?南海區期末）電冰箱的壓縮機和冷藏室內照明小燈泡工作時互相不影響，壓縮機由溫控開關控制，燈泡由門控開關控制，請?jiān)趫D中用筆畫線連接好電冰箱的工作電路圖。
【解答】解：小燈泡和壓縮機并聯，壓縮機與溫控開關串聯，燈泡與門控開關串聯，如下圖所示：
四．解答題（共3分）
26．（2021秋?密山市校級期末）現給你提供如下器材：一個符合實驗要求的電池組、一個小燈泡、一個滑動變阻器、一個開關和若干導線。
（1）請你設計一個電路，既能使燈泡正常發光，又能起到調光的作用。
（2）如果這樣的調光方式用到家庭照明電路中，能否真正起到節能的作用？請說說你的看法。
【解答】解：（1）調節燈泡的亮度，實際上是要調節燈泡兩端的電壓，加入滑動變阻器，并且讓滑動變阻器與燈泡串聯，即可以達到題目要求，故作圖如下：
（2）由于滑動變阻器要消耗電能，所以這樣的設計并不能真正起到節能的作用。

五．實驗探究題（本題共3小題，每空1分，共20分）
27．（7分）（2021秋?贛州期中）在“連接串聯電路”的實驗中，實驗電路如圖1所示。

（1）在連接電路時，開關應該處于 斷開 狀態。
（2）連接好電路后閉合開關S，小慧發現L1、L2兩只燈泡都不亮，她用手按一下燈泡L1，L2仍然都不亮，再按一下燈泡L2，兩燈都亮，松開手兩燈又不亮，則故障可能是 D
A．L1燈絲斷了 B．L2燈絲斷了 C．L1短路 D．L2與燈座接觸不良
（3）排除故障后，閉合開關兩燈同時亮，斷開開關兩燈同時滅；將開關S換接到L1和L2之間、L1和電池負極之間，觀察到同樣的現象。這樣操作的目的是探究 開關的作用與位置的關系 。
（4）小莉又想研究“在并聯電路中，開關的位置是否會影響它的控制作用”，于是她找來了器材并按如圖2所示電路連接實物進行實驗。
①把開關只連在a處時，閉合、斷開開關，發現它可以控制 L1和L2 （選填“L1”“L2”或“L1和L2”）
②把開關只連在b處時，閉合、斷開開關，發現它可以控制L1，把開關再只連接在c處，閉合、斷開開關，發現它可以控制 L2 （選填“L1”“L2”或“L1和L2”）。
③【實驗結論】通過以上實驗分析得出結論：在并聯電路中干路開關控制 整個電路 ，支路開關控制 所在支路 。
【答案】（1）斷開；（2）D；（3）開關的作用與位置的關系；（4）①L1 和L2； ②L2；③整個電路；所在支路。
【解答】解：
（1）為了保護電路，在連接電路時，開關應該處于斷開狀態；
（2）閉合開關S，L1、L2兩只燈泡都不亮，電路可能為斷路或短路；
當用手按一下燈泡L1，L1、L2仍然都不亮，說明故障可能沒有在L1；按一下燈泡L2，兩燈都亮，則故障在L2；松開手兩燈又不亮，說明故障可能是L2與燈座接觸不良；
（3）串聯電路的特點：各用電器不能獨立工作、相互影響，開關控制所有用電器，開關的位置變化時，控制作用不變。
閉合開關兩燈同時亮，斷開開關兩燈同時滅；將開關S換接到L1和L2之間、L1和電池負極之間，觀察到同樣的現象。這樣操作的目的是探究串聯電路中開關的作用與位置的關系；
（4）①把開關連在干路的a處，閉合、斷開開關時，燈L1、L2同時亮或滅，發現它可以控制燈L1、L2；
②把開關連在一條支路b處，閉合、斷開開關，發現它可以控制L1，L2不受影響；把開關再連接在另一條支路c處，閉合、斷開開關，發現它可以控制L2，L1不受影響；
③通過以上實驗分析得出結論：在并聯電路中干路開關控制所有的用電器，支路開關控制本支路的用電器。
故答案為：（1）L1、L2 （2）L1；L2；（3）L2；L1；（4）所有用電器；所在支路的用電器。
故答案為：（1）斷開；（2）D；（3）開關的作用與位置的關系；（4）①L1 和L2； ②L2；③整個電路；所在支路。
28．（6分）（2021秋?宿遷期中）小明在探究并聯電路電流規律的實驗中，如圖甲是實驗的電路圖。

（1）在按實驗的電路圖連接實物電路時，開關S應處于 斷開 狀態；開始實驗時，他先將電流表接A處，閉合開關S后，觀察到燈L2發光，但燈L1不發光，電流表的示數為零，電路可能存在的故障是： 電流表或L1斷路 ；
（2）他在測量B處的電流時，發現電流表的指針偏轉如圖乙所示，原因是 電流表正負接線柱接反了 ；在排除故障后，電流表的示數如圖丙所示，則電流表的示數為 0.24 A；
（3）在解決了以上問題后，將電流表分別接入 A、B、C三點處，閉合開關，分別測出干路和支路電流記錄在表格中。依據實驗數據初步得到結論 在并聯電路中，干路中的電流等于支路電流的和 。為使結論更具有普遍性，接下來應該采取的操作是 換不同規格的燈泡多做幾次實驗 。
【答案】（1）斷開；電流表或L1斷路；（2）電流表正負接線柱接反了；0.24；（3）在并聯電路中，干路中的電流等于支路電流的和；換不同規格的燈泡多做幾次實驗。
【解答】解：（1）連接電路時，為了保護電路，開關S應該斷開；將電流表接A處，閉合開關后，觀察到燈L2發光，則干路和L2支路為通路，但燈L1不發光，電流表的示數為零，則電路可能存在的故障是：電流表或L1斷路；
（2）他在測量B處的電流時，發現電流表的指針偏轉如圖乙所示，原因是電流表正負接線柱接反了；
由圖丙所示電流表可知，電流表量程是0～0.6A，分度值是0.02A，電流表示數是0.24A；
（3）因0.50A＝0.20A+0.30A，故初步得到結論：在并聯電路中，干路中的電流等于支路電流的和；為使結論更具有普遍性，接下來應該采取的操作是換不同規格的燈泡多做幾次實驗。
故答案為：（1）斷開；電流表或L1斷路；（2）電流表正負接線柱接反了；0.24；（3）在并聯電路中，干路中的電流等于支路電流的和；換不同規格的燈泡多做幾次實驗。
29．（7分）（2021秋?普洱期中）在“探究并聯電路電流規律”的實驗中。
（1）為了防止損壞電流表，在不能事先估計電流大小的情況下，應優先選用 大量程 ，并進行 試觸 。
（2）小方連接的部分電路如圖所示，請你將電路連接完整。
（3）實驗開始前，滑動變阻器的滑片應置于 右 端。（選填“左”或“右”）
（4）小方將以上電路連接完后，閉合開關，調節滑動變阻器，發現燈泡L1和L2發光，電流表A1和A2有示數，電流表A示數為零。電路故障可能是 電流表A被短路 。
（5）排除故障后繼續進行實驗，小方記錄的數據如表所示。
分析以上實驗數據，小方發現通過兩條支路的電流總是相等。為了探究這個發現是否具有普遍性，應 換用不同規格的燈泡 ，再進行實驗。
（6）由表中數據可以得出結論 在并聯電路中，干路中的電流等于各支路電流的和 。
【答案】（1）大量程；試觸；（2）如上圖；（3）右；（4）電流表A被短路；（5）換用不同規格的燈泡；（6）在并聯電路中，干路中的電流等于各支路電流的和。
【解答】解：
（1）為了防止損壞電流表，在不能事先估計電流大小的情況下，應優先選用電流表的大量程，并進行試觸；
（2）根據實驗?zāi)康?，電流表A測干路電流，電流表A2測通過L2的電流表，電流表A1測通過L1的電流表，將電流表A1與燈L1串聯，如下所示：
；
（3）實驗開始前，為了保護電路，滑動變阻器的滑片應置于阻值最大的右端；
（4）小方將以上電路連好之后，閉合開關，發現燈泡L1和L2發光、電流表A1和A2有示數，說明兩支路正常，干路為通路，電流表A的示數為零，則電路故障可能是電流表A被短路；
（5）通過兩條支路的電流總相等，是因?yàn)檫x用兩燈泡的規格相同，為探究這個發現是否具有普遍性，可以換用不同規格的燈泡，再進行實驗；
（6）根據表格中的數據可知，在并聯電路中，干路中的電流等于各支路電流的和。
故答案為：（1）大量程；試觸；（2）如上圖；（3）右；（4）電流表A被短路；（5）換用不同規格的燈泡；（6）在并聯電路中，干路中的電流等于各支路電流的和。
六．計算題（本題共3小題，共23分）
30．（6分）（2021秋?葫蘆島月考）在如圖所示的電路中，L1和L2是兩個不同規格的燈泡。問：
（1）只閉合S1時，若電流表A的示數為0.6A，則通過L1和L2的電流分別是多少？
（2）只閉合S2時，若電流表A的示數為0.2A，則通過L1和L2的電流分別是多少？
（3）當閉合S1和S3時，若電流表A的示數為0.9A，通過L1的電流為0.6A，則通過L2的電流是多少？
【解答】解：（1）只閉合S1時，電路為L(zhǎng)1的簡單電路，電流表測電路中的電流，則通過L1的電流為0.6A，通過L2的電流為0A；
（2）只閉合S2時，兩燈泡串聯，電流表測電路中的電流，因?yàn)榇?lián)電路中各處的電流相等，所以通過兩燈泡的電流均為0.2A；
（3）當閉合S1和S3時，兩燈泡并聯，電流表測干路電流，因?yàn)椴⒙?lián)電路中各支路兩端的電壓相等，干路中的電流等于各支路電流的和，所以通過L2的電流為：
I2＝I﹣I1＝0.9A﹣0.6A＝0.3A；
答：（1）只閉合S1時，通過L1和L2的電流分別是0.6A、0A；
（2）只閉合S2時，通過L1和L2的電流分別是0.2A、0.2A；
（3）當閉合S1和S3時，通過L2的電流是0.3A。
31．（8分）（2021秋?烏拉特前旗校級期中）如圖所示電路，開關S閉合后，通過電流表A1的示數為0.3A，且電流表A和A1的指針偏轉角度相同，則：
（1）電流表A的示數為多少？
（2）通過燈泡L2的電流為多少？

【解答】解：（1）由圖可知，兩燈泡并聯，電流表A1測燈L1所在支路電流，電流表A測干路電流；
已知電流表A1的示數為0.3A，則通過燈泡L1的電流為I1＝0.3A；
由并聯電路的電流特點可知，A的示數應大于A1的示數，
已知兩電流表指針偏轉的角度相同，所以A選用的是大量程，A1選用的是小量程，
指針在同一位置時，電流表大量程示數是小量程示數的5倍，
所以電流表A的示數為 （即干路電流）：I＝5I1＝5×0.3A＝1.5A；
（2）由并聯電路電流的規律可得，
通過燈L2的電流為：I2＝I﹣I1＝1.5A﹣0.3A＝1.2A。
答：（1）電流表A的示數為1.5A；
（2）通過燈泡L2的電流為1.2A。
32．（9分）（2021秋?鳳山縣期中）認真觀察圖，分析并解答下面的問題：
（1）當只閉合S3時，若電流表A1的示數為0.1A，則通過L1的電流是多少？
（2）如果只閉合S1、S2，此時電流表A2示數如圖乙所示，其示數為多少？
（3）若只閉合S1、S2，電流表A1的示數為0.5A，則通過L1的電流是多少？

【解答】解：
（1）當只閉合S3時，燈泡L1、L2串聯，已知電流表A1的示數為0.1A，則通過L1的電流為0.1A；
（2）當閉合S1和S2時，兩燈泡并聯，電流表A1測干路電流，電流表A2測L2支路電流，
由圖乙可知，電流表所接量程為0～0.6A，由指針位置可知，此時電流為0.26A，故通過L2的電流為I2＝0.26A；
（3）若只閉合S1、S2，電流表A1的示數為0.5A，由（2）知，通過L2的電流為I2＝0.26A；
由于并聯電路干路中電流等于各支路中電流之和，
則通過L1的電流為I1＝I﹣I2＝0.5A﹣0.26A＝0.24A。
答：（1）通過L1的電流是0.1A；
（2）如果只閉合S1、S2，此時電流表A2示數如圖乙所示，其示數為0.26A；
（3）若只閉合S1、S2，電流表A1的示數為0.5A，則通過L1的電流是0.24A。
電流表的測量對象
電流表的示數 I/A
L1所在的支路
0.30
L2所在的支路
0.20
干路
0.50
實驗次數
通過L1的電流I1/A
通過L1的電流I2/A
干路中的電流I/A
1
0.1
0.1
0.2
2
0.3
0.3
0.6
3
0.4
0.4
0.8
