中考物理復習第13講電與磁精練課件

這是一份中考物理復習第13講電與磁精練課件，共18頁。PPT課件主要包含了電磁波，地磁場，動圈式話筒等內容，歡迎下載使用。

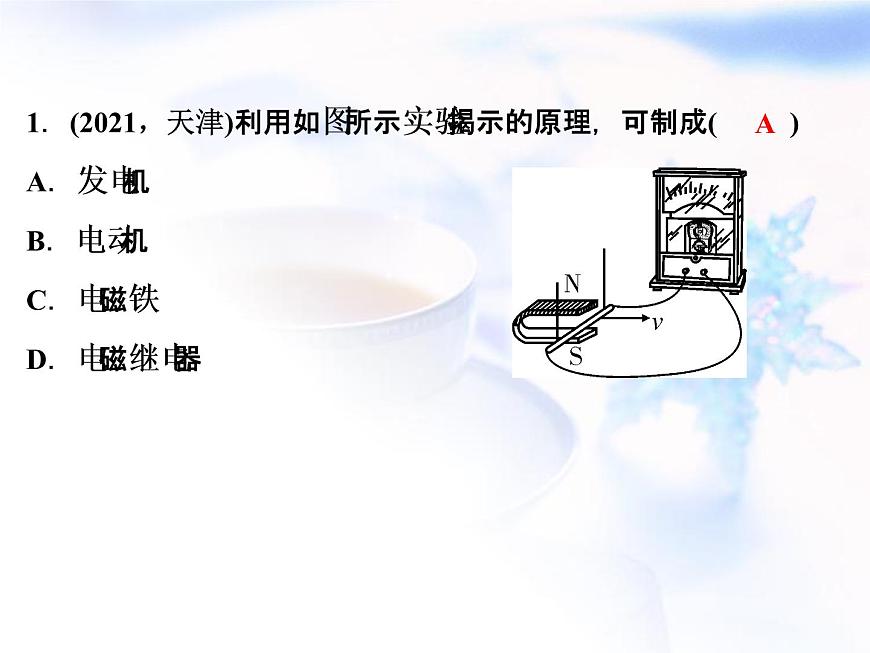

1．(2021，天津)利用如圖所示實驗揭示的原理，可制成( )A．發電機B．電動機C．電磁鐵D．電磁繼電器
2．(2021，北京)在探究通電螺線管的磁場特點時，通電螺線管在某狀態下的兩個實驗現象如圖所示，其中小磁針(黑色一端為N極)靜止時的指向情況如圖甲所示。鐵屑靜止時的分布情況如圖乙所示。選項圖中能正確用磁感線描述這兩個實驗現象的是( )

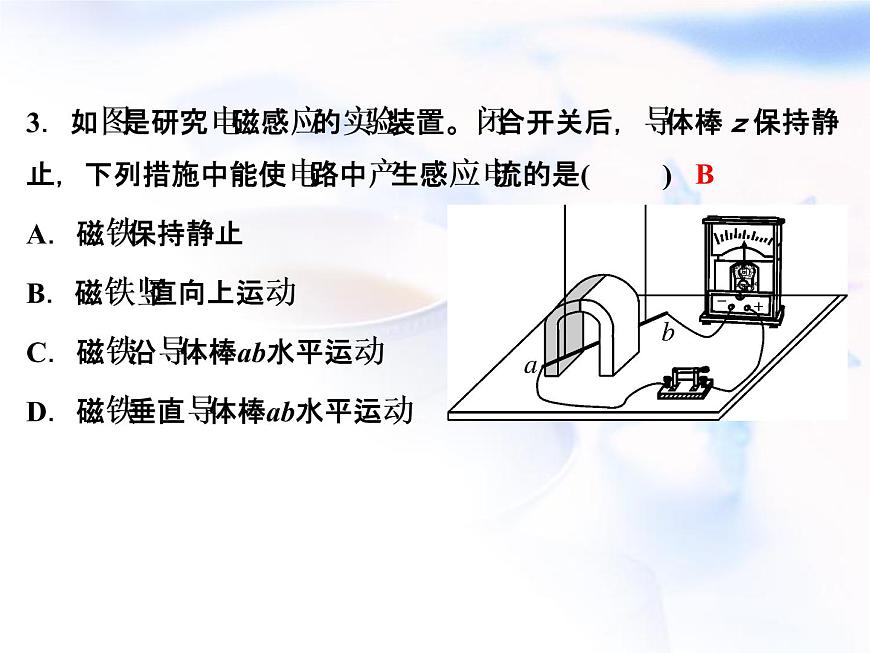

3．如圖是研究電磁感應的實驗裝置。閉合開關后，導體棒ｚ保持靜止，下列措施中能使電路中產生感應電流的是( )A．磁鐵保持靜止B．磁鐵豎直向上運動C．磁鐵沿導體棒ab水平運動D．磁鐵垂直導體棒ab水平運動

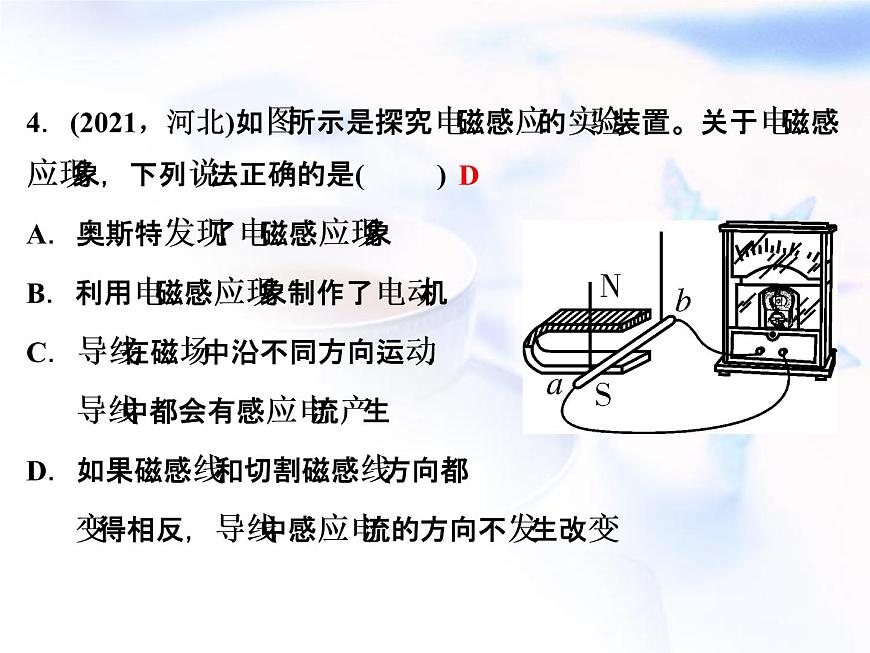

4．(2021，河北)如圖所示是探究電磁感應的實驗裝置。關于電磁感應現象，下列說法正確的是( )A．奧斯特發現了電磁感應現象B．利用電磁感應現象制作了電動機C．導線在磁場中沿不同方向運動，導線中都會有感應電流產生D．如果磁感線和切割磁感線方向都變得相反，導線中感應電流的方向不發生改變

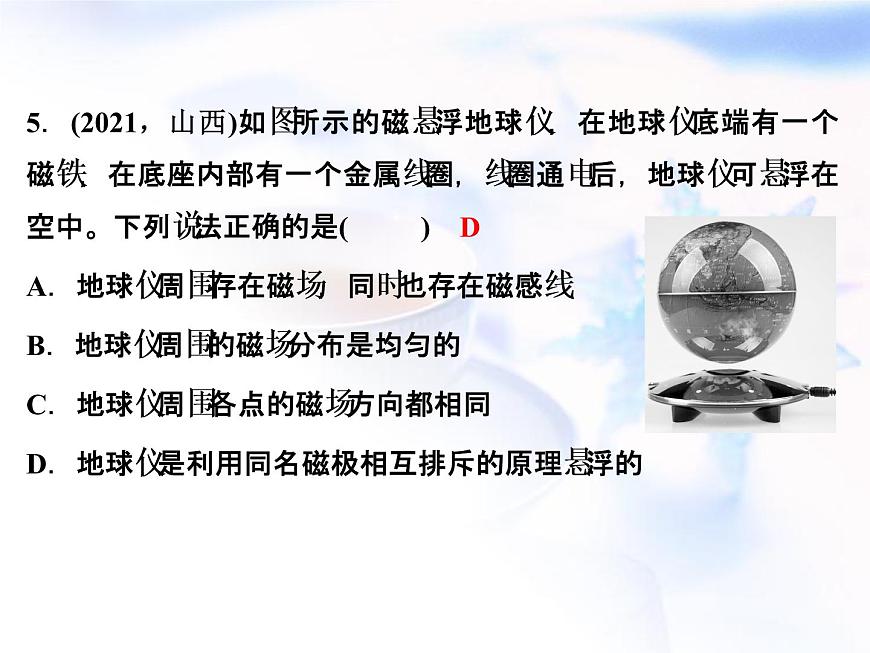

5．(2021，山西)如圖所示的磁懸浮地球儀，在地球儀底端有一個磁鐵，在底座內部有一個金屬線圈，線圈通電后，地球儀可懸浮在空中。下列說法正確的是( )A．地球儀周圍存在磁場，同時也存在磁感線B．地球儀周圍的磁場分布是均勻的C．地球儀周圍各點的磁場方向都相同D．地球儀是利用同名磁極相互排斥的原理懸浮的

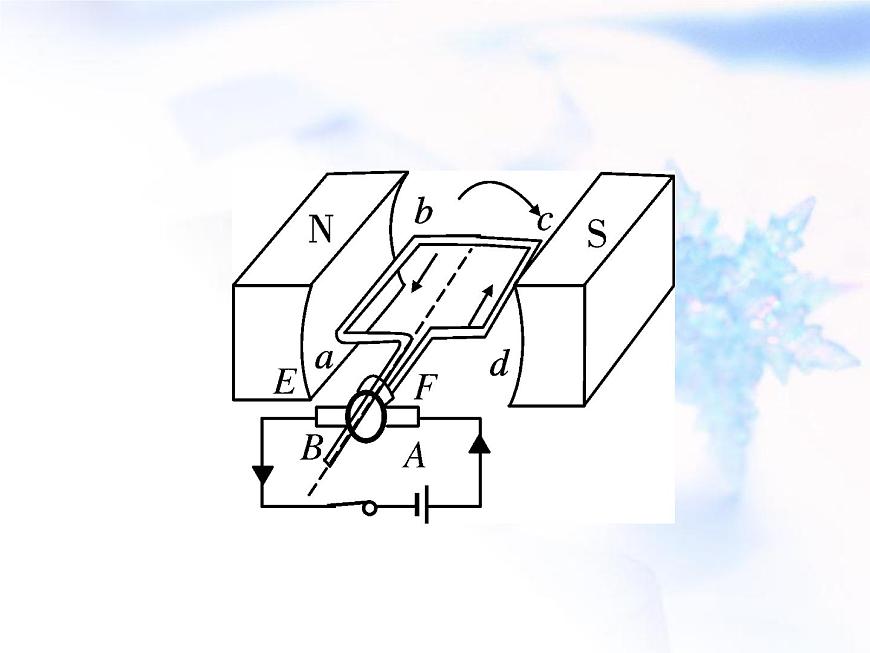

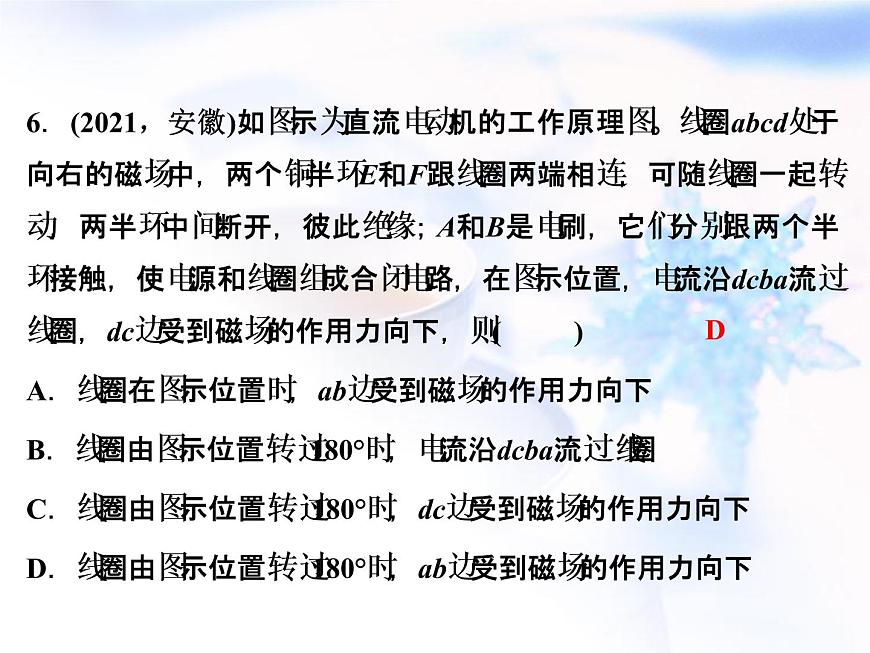

6．(2021，安徽)如圖示為直流電動機的工作原理圖。線圈abcd處于向右的磁場中，兩個銅半環E和F跟線圈兩端相連，可隨線圈一起轉動，兩半環中間斷開，彼此絕緣；A和B是電刷，它們分別跟兩個半環接觸，使電源和線圈組成合閉電路，在圖示位置，電流沿dcba流過線圈，dc邊受到磁場的作用力向下，則( )A．線圈在圖示位置時，ab邊受到磁場的作用力向下B．線圈由圖示位置轉過180°時，電流沿dcba流過線圈C．線圈由圖示位置轉過180°時，dc邊受到磁場的作用力向下D．線圈由圖示位置轉過180°時，ab邊受到磁場的作用力向下
7．(2021，福建)跳繩也可以“發電”。用一根帶有絕緣皮的長銅導線做跳繩，將它的兩端與固定在地面上的靈敏電流計相連，搖動跳繩時，發現靈敏電流計的指針左右擺動。則( )A．向任意方向搖繩均可產生電流B．電流方向與繩子運動方向無關C．此過程中機械能轉化為電能D．跳繩發電屬于電流的磁效應
8．(2021，十堰)如圖所示，電磁鐵的右下方有一鐵塊，在彈簧測力計作用下向左做勻速直線運動，在鐵塊從電磁鐵的右下方運動到正下方的過程中，滑片P逐漸向a端滑動，下列判斷正確的是( )A．電磁鐵的磁性逐漸減弱B．電磁鐵的上端為S極C．鐵塊對地面的壓強逐漸變大D．彈簧測力計的示數逐漸變大
9．(2021，江西)如圖所示是燃油汽車啟動裝置的電路簡圖。汽車啟動時，需將鑰匙插入儀表板上的鑰匙孔并旋轉，則下列分析正確的是( )A．旋轉鑰匙相當于閉合開關B．電磁鐵是利用電流的熱效應來工作的C．電磁鐵通電后電磁鐵的上端為S極D．電動機工作時將電能全部轉化為機械能
10．(2021，濟寧)如圖是一種溫度自動報警器的原理圖，在水銀溫度計中封入一段金屬絲，金屬絲下端所指示的溫度為90 ℃。下列說法錯誤的是( )A．報警器利用了水銀導電和熱脹冷縮的性質B．報警器利用了電磁鐵通電時有磁性，斷電時磁性消失的特點C．報警器中水銀溫度計和電磁鐵串聯在電路中D．溫度達到90 ℃時，報警器中的燈亮同時鈴響
11．(2021，深圳)旱冰鞋的四個輪子會發光，原理是滑動的時候正在做切割磁感線運動。下列選項中和輪子發光的原理相同的是( )A．①通電導線在磁場受到了力的作用B．②動圈式話筒C．③電磁繼電器D．④奧斯特實驗
12．(2021，河北)2021年5月15日7時18分，我國自主研發的“天問一號”探測器穩穩著陸在火星上，使我國成為世界上第二個成功著陸火星的國家。地面控制中心通過發射________向“天問一號”傳達指令。指南針是我國古代四大發明之一。指南針能夠指南北，是因為指南針受到了_________的作用。
13．(2021，南京)人工心臟泵可短時間代替心臟工作，如圖是該裝置的示意圖，磁體固定在左側，線圈AB固定在用軟鐵制成的活塞柄上(相當于一個電磁鐵)，活塞筒通過閥門與血管相通。閥門S1只能向外開啟，S2只能向內開啟。線圈中的電流從A流向B時，電磁鐵左端是______極，血液會_______(選填“流入”或“流出”)活塞筒，該裝置工作時，線圈AB中的電流方向__________(選填“需要”或“不需要”)改變。
14．(2021，福建)如圖，當閉合開關S后，用細線懸掛的條形磁體與通電螺線管相互吸引，請在圖中虛線上標出磁感線的方向，并在括號內標出條形磁體左端的極性。
15．(2021，武漢)某同學用如圖所示的裝置研究電磁感應。(1)如圖甲所示，保持蹄形磁體豎直放置，使導體AB從圖示位置向上運動，電路中______(選填“無”或“有”)感應電流。(2)如圖乙所示，保持線圈不動，使蹄形磁體快速向左運動，電流表指針______(選填“不會”或“會”)偏轉。(3)利用電磁感應原理工作的裝置有______________(選填“電鈴”“揚聲器”“電磁起重機”或“動圈式話筒”)。
