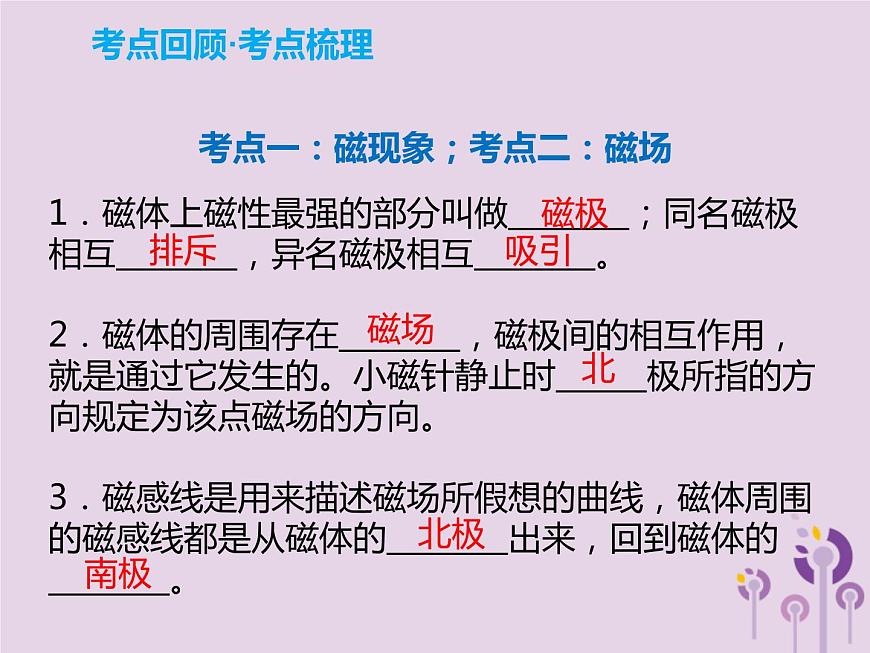

1．磁體上磁性最強的部分叫做________；同名磁極相互________，異名磁極相互________。2．磁體的周圍存在________，磁極間的相互作用，就是通過它發生的。小磁針靜止時______極所指的方向規定為該點磁場的方向。3．磁感線是用來描述磁場所假想的曲線，磁體周圍的磁感線都是從磁體的________出來，回到磁體的________。
考點一：磁現象；考點二：磁場

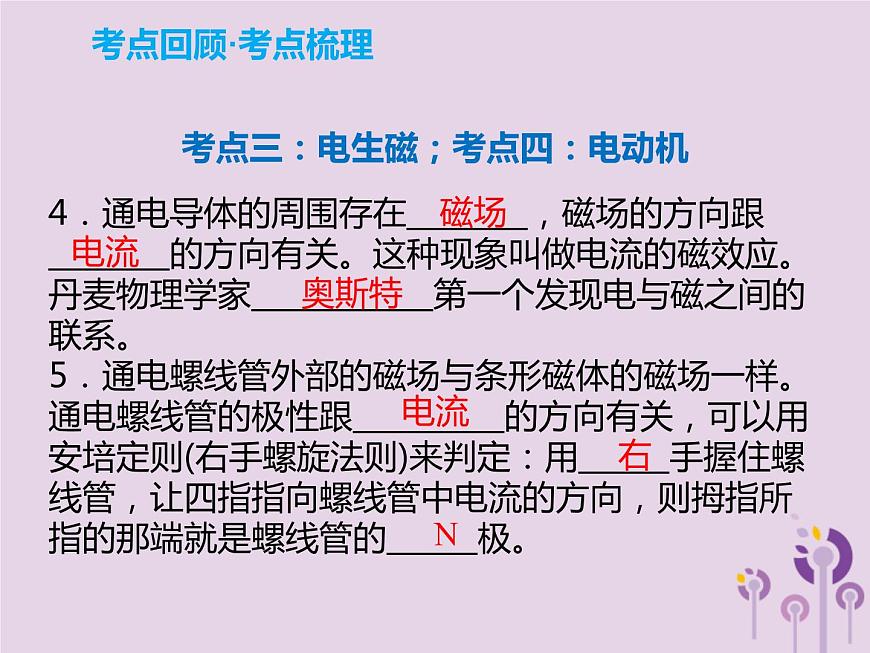

4．通電導體的周圍存在________，磁場的方向跟________的方向有關。這種現象叫做電流的磁效應。丹麥物理學家____________第一個發現電與磁之間的聯系。5．通電螺線管外部的磁場與條形磁體的磁場一樣。通電螺線管的極性跟__________的方向有關，可以用安培定則(右手螺旋法則)來判定：用______手握住螺線管，讓四指指向螺線管中電流的方向，則拇指所指的那端就是螺線管的______極。
考點三：電生磁；考點四：電動機

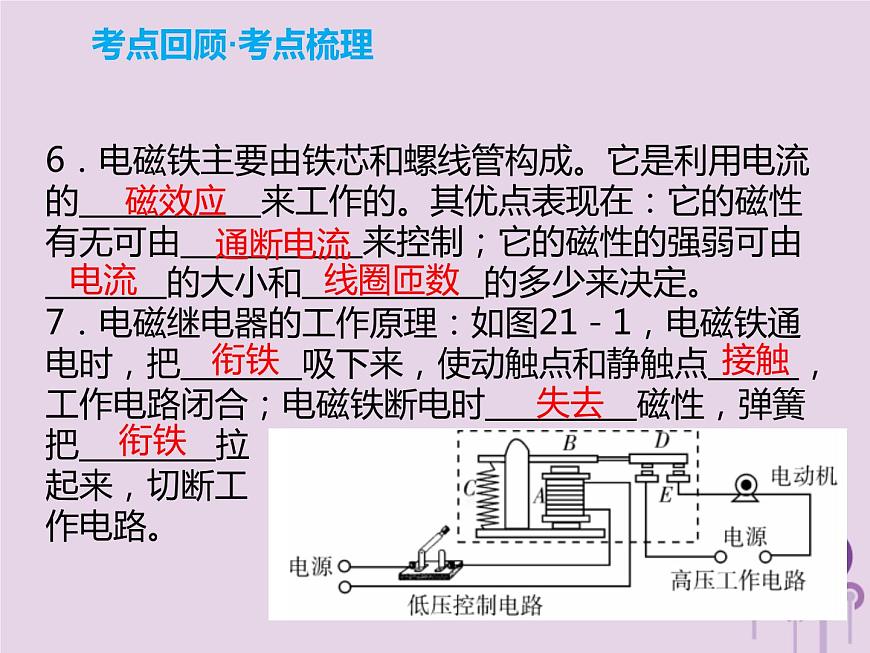

6．電磁鐵主要由鐵芯和螺線管構成。它是利用電流的____________來工作的。其優點表現在：它的磁性有無可由____________來控制；它的磁性的強弱可由________的大小和____________的多少來決定。7．電磁繼電器的工作原理：如圖21－1，電磁鐵通電時，把________吸下來，使動觸點和靜觸點______，工作電路閉合；電磁鐵斷電時__________磁性，彈簧把_________拉起來，切斷工作電路。

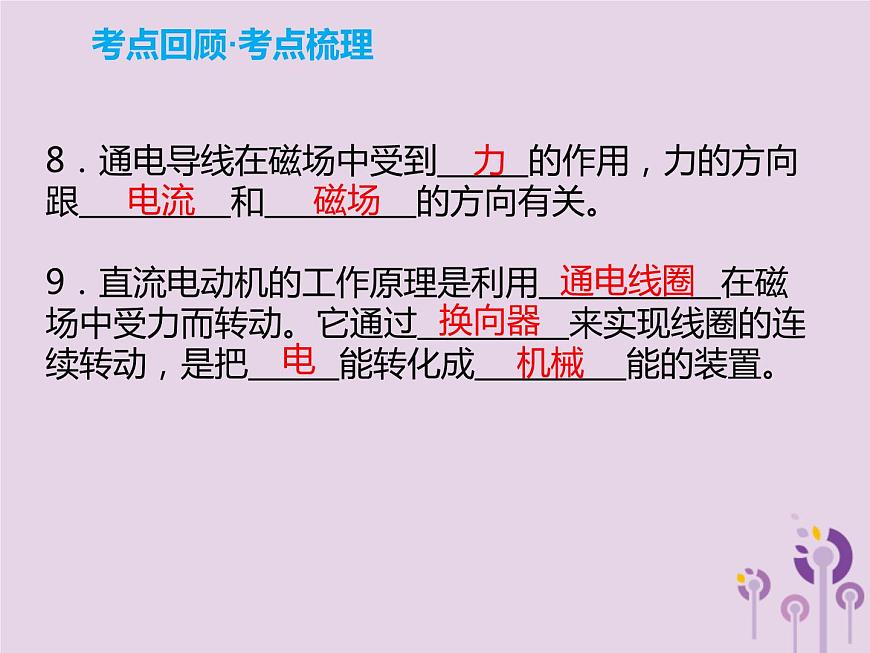

8．通電導線在磁場中受到______的作用，力的方向跟__________和__________的方向有關。9．直流電動機的工作原理是利用____________在磁場中受力而轉動。它通過__________來實現線圈的連續轉動，是把______能轉化成__________能的裝置。

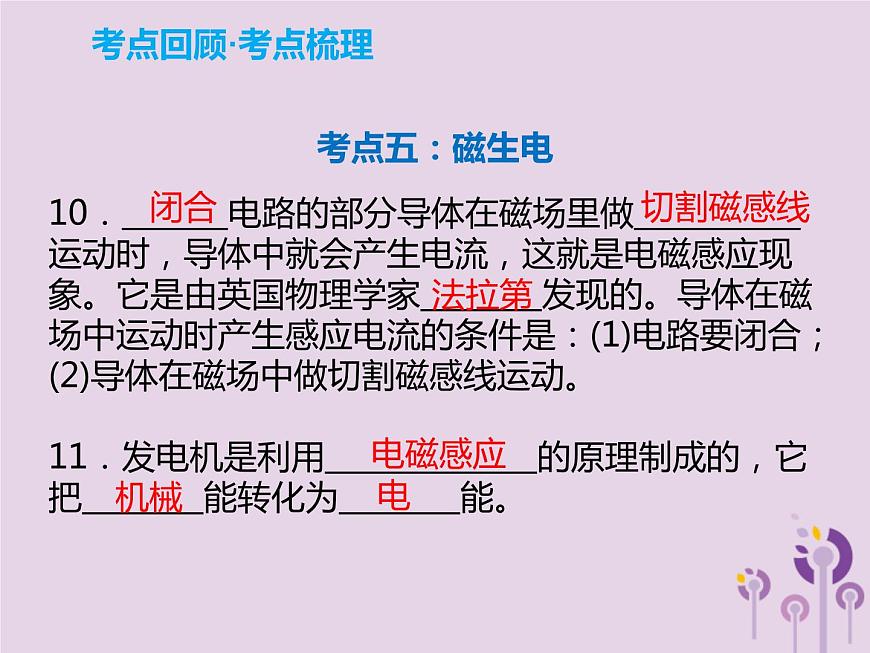

10．_______電路的部分導體在磁場里做___________運動時，導體中就會產生電流，這就是電磁感應現象。它是由英國物理學家________發現的。導體在磁場中運動時產生感應電流的條件是：(1)電路要閉合；(2)導體在磁場中做切割磁感線運動。11．發電機是利用______________的原理制成的，它把________能轉化為________能。

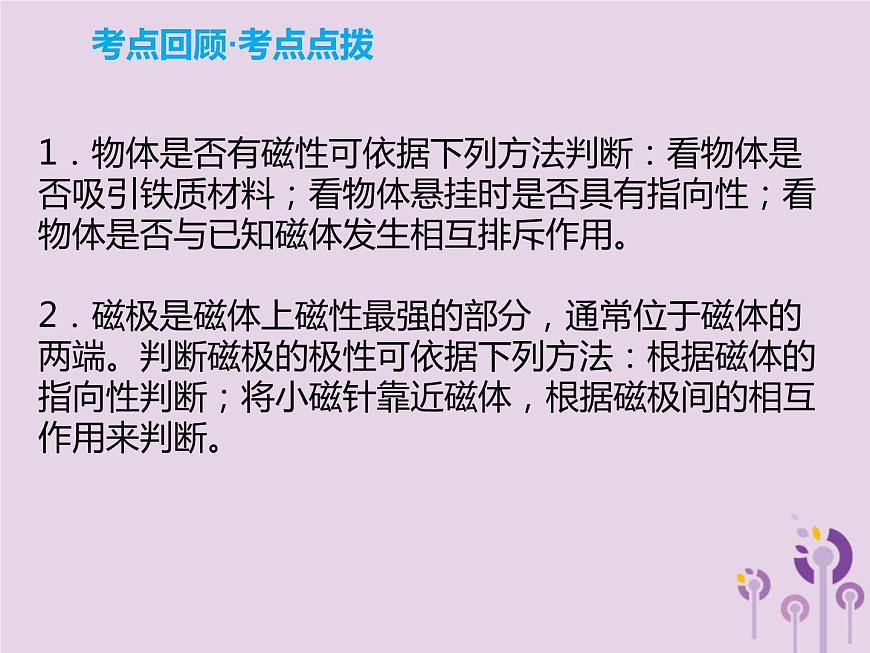

1．物體是否有磁性可依據下列方法判斷：看物體是否吸引鐵質材料；看物體懸掛時是否具有指向性；看物體是否與已知磁體發生相互排斥作用。2．磁極是磁體上磁性最強的部分，通常位于磁體的兩端。判斷磁極的極性可依據下列方法：根據磁體的指向性判斷；將小磁針靠近磁體，根據磁極間的相互作用來判斷。

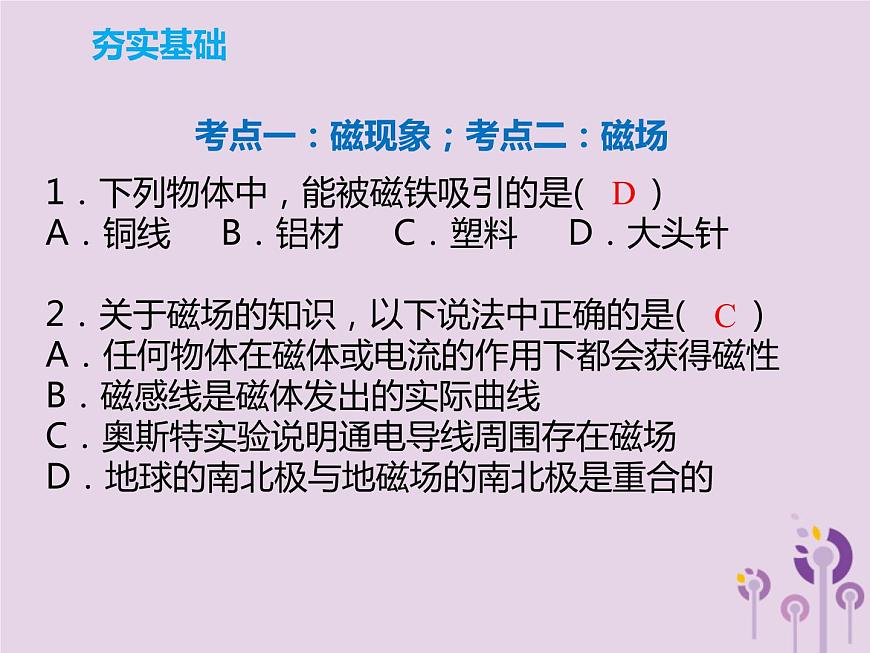

1．下列物體中，能被磁鐵吸引的是(　　)A．銅線 B．鋁材 C．塑料 D．大頭針2．關于磁場的知識，以下說法中正確的是(　　)A．任何物體在磁體或電流的作用下都會獲得磁性 B．磁感線是磁體發出的實際曲線C．奧斯特實驗說明通電導線周圍存在磁場 D．地球的南北極與地磁場的南北極是重合的
3．(2018·荊門市)電磁炮是利用電磁技術制成的一種新型武器，具有速度快、命中率高等特點。其原理是利用磁場對通電導體的作用，下列敘述中與此原理相同的是(　　)A．水輪機帶動發電機工作為我們提供源源不斷的電能B．奧斯特發現通電導線能使小磁針偏轉方向C．電動機接通電源正常工作D．工廠使用大型電磁鐵完成物品運輸任務
4．(2018·改編題)如圖21－2所示，通電螺線管周圍放置小磁針，其中小磁針的指向正確的是(　　)
5．(2017·懷化市)下圖中能用來探究電磁鐵磁性強弱與電流大小關系的是(　　)
6．(1)如圖21－4甲所示，請根據小磁針的指向，標出電源的正、負極。(2)如圖21－4乙所示為電磁鐵和永磁體相互作用產生的磁場，請根據圖中磁感線的方向標出永磁體A左端的磁極極性和電磁鐵電源的“＋”極。
7．(2018·聊城市)手機無線充電方便了人們的生活，其中電磁感應無線充電是應用最多的無線充電方案。如圖21－5所示，它的原理是送電線圈通過一定頻率的交流電，線圈的周圍形成交變的磁場，通過電磁感應在受電線圈中產生一定的感應電流，從而將能量從發射端轉移到接收端。下列選項中和受電線圈工作原理相同的是(　　)A．揚聲器　　 B．電磁繼電器　　 C．動圈式話筒　　 D．電動機
8．(2017·河北省)如圖21－6所示，甲、乙、丙、丁是四個實驗，下列說法正確的是(　　)A．甲實驗說明同名磁極相互吸引，異名磁極相互排斥B．乙實驗說明閉合電路的部分導體在磁場中做切割磁感線運動時，導體中就產生電流C．丙實驗說明利用磁場可以產生電流D．丁實驗說明機械能可以轉化為電能
1．(2018·瀘州市)如圖21－7所示，電磁鐵上方附近有一點A，小磁針置于電磁鐵的右方附近。閉合開關S，下列判斷正確的是(　　)A．電磁鐵的左端為 N極B．電磁鐵上方A點的磁場方向向右C．小磁針靜止后，其 N極的指向向右D．向左移動滑片P，電磁鐵的磁性減弱
2．(2017·棗莊市)物理學中，用磁感應強度(用字母B表示)來描述磁場的強弱，它的國際單位是特斯拉(符號是T)，磁感應強度B越大表明磁場越強；B＝0表明沒有磁場。有一種電阻，其阻值大小隨周圍磁場強度的變化而變化，這種電阻叫做磁敏電阻。為了探究電磁鐵磁感應強度的大小與哪些因素有關，小超設計了如圖21－8甲、乙所示的電路，圖甲中電源電壓恒為6 V，R為磁敏電阻，圖乙中的電磁鐵左端靠近且正對圖甲的磁敏電阻R；磁敏電阻R的阻值隨磁感應強度變化的關系圖象如圖丙所示。
(1)當S2斷開，S1閉合時，磁敏電阻R的阻值是_______Ω，則此時電流表的示數為________mA。(2)閉合S1和S2，滑動變阻器的滑片P向右移動時，小超發現電流表的示數逐漸減小，說明磁敏電阻R的阻值變________，電磁鐵的磁感應強度變___________。
(3)閉合S1和S2，滑動變阻器的滑片P保持不變，將磁敏電阻R水平向左逐漸遠離電磁鐵時，小超將測出的磁敏電阻與電磁鐵左端的距離L、對應的電流表示數I及算出的磁感應強度B同時記錄在下表中。當L=5cm時，磁敏電阻R所在位置的磁感應強度B＝________T。
(4)綜合以上實驗可以得出：電磁鐵的磁感應強度隨通過電流的增大而______________；離電磁鐵越遠，磁感應強度越______________。
1．(2018·廣東省)如圖21－9所示，條形磁鐵放在水平木桌上，電磁鐵右端固定并與條形磁鐵在同一水平面上。閉合開關S，當滑動變阻器的滑片P逐漸向右移動時，條形磁鐵仍保持靜止，此時電磁鐵的左端為____________極，條形磁鐵受到的摩擦力________(選填“變大”“變小”或“不變”)，方向水平________(選填“向左”或“向右”)。
2．(2017·廣東省)在如圖21－10所示的實驗裝置中，當導體棒ab豎直向上運動時，靈敏電流計的指針____(選填“會”或“不會”，下同)偏轉，讓導體棒ab水平向右運動，靈敏電流計的指針______偏轉，________(選填“電動機”或“發電機”)是應用電磁感應原理制成的。
3．(2014·廣東省)如圖21－11，閉合開關，當導體ab向右運動時，電流表指針向左偏轉；那么當ab向左運動時，電流表指針向_____偏轉。如果將磁體兩極的位置對調，ab向右運動時，電流表指針向_____偏轉，此過程________轉化為電能。4．(2017·廣東省)螺線管通電后，小磁針靜止時的指向如圖21－12所示，則通電螺線管右端為________極，電源的________端為正極。
5．(2015·廣東省)閱讀短文，回答問題。雙觸點干簧管 雙觸點干簧管是一種磁控開關，結構如圖21－13甲所示，其外殼是一只密封的玻璃管，管內充有某種惰性氣體，并裝有A、B和C三塊簧片，其中B和C是用鐵或鎳等磁性材料制成，A是用銅或鋁等非磁性材料制成。A的端點與C的端點是固定端點，B的端點是自由端點，正常時B的端點在自身彈力作用下與A的端點接觸。當繞在干簧管上的線圈通電時，如圖21－13乙所示，B的端點與C的端點分別被磁化而相互吸引，當吸引力大于B的彈力時，B與A的端點分開，并與C的端點接觸。而當B與C的吸引力減小到一定程度時，B在彈力的作用下與C的端點分開，重新恢復與A的端點接觸。
(1)在圖21－13乙中，若要使螺線管的左端為N極，則電源左端是________極。(2)簧片A、B和C所對應的材料可能是________(選填序號)。①鐵、鐵、銅　　　 ②銅、鋁、鐵　　?、坫~、鐵、鐵　　　 ④鎳、鐵、鋁
