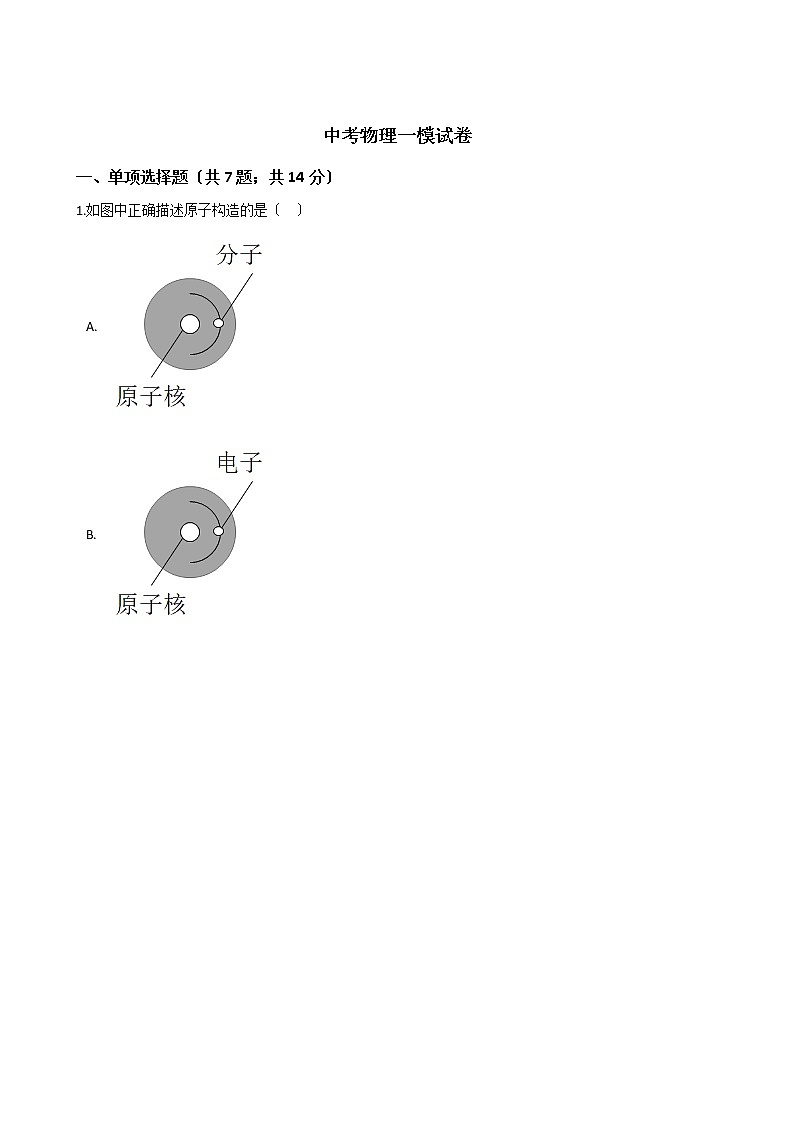

中考物理一模試卷
一、單項選擇題〔共7題；共14分〕

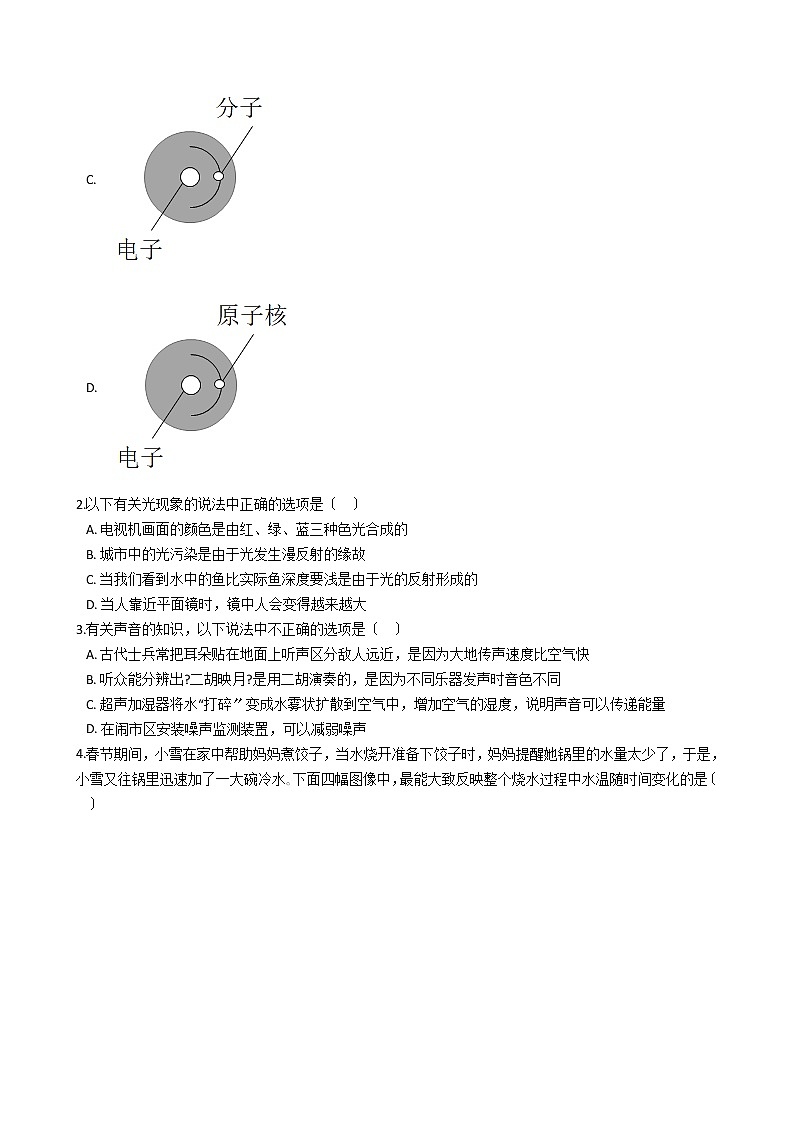

1.如圖中正確描述原子構造的是〔?? 〕
A.?
B.?
C.?
D.?
2.以下有關光現象的說法中正確的選項是〔?? 〕
A.?電視機畫面的顏色是由紅、綠、藍三種色光合成的
B.?城市中的光污染是由于光發生漫反射的緣故
C.?當我們看到水中的魚比實際魚深度要淺是由于光的反射形成的
D.?當人靠近平面鏡時，鏡中人會變得越來越大
3.有關聲音的知識，以下說法中不正確的選項是〔?? 〕
A.?古代士兵常把耳朵貼在地面上聽聲區分敵人遠近，是因為大地傳聲速度比空氣快
B.?聽眾能分辨出?二胡映月?是用二胡演奏的，是因為不同樂器發聲時音色不同
C.?超聲加濕器將水“打碎〞變成水霧狀擴散到空氣中，增加空氣的濕度，說明聲音可以傳遞能量
D.?在鬧市區安裝噪聲監測裝置，可以減弱噪聲

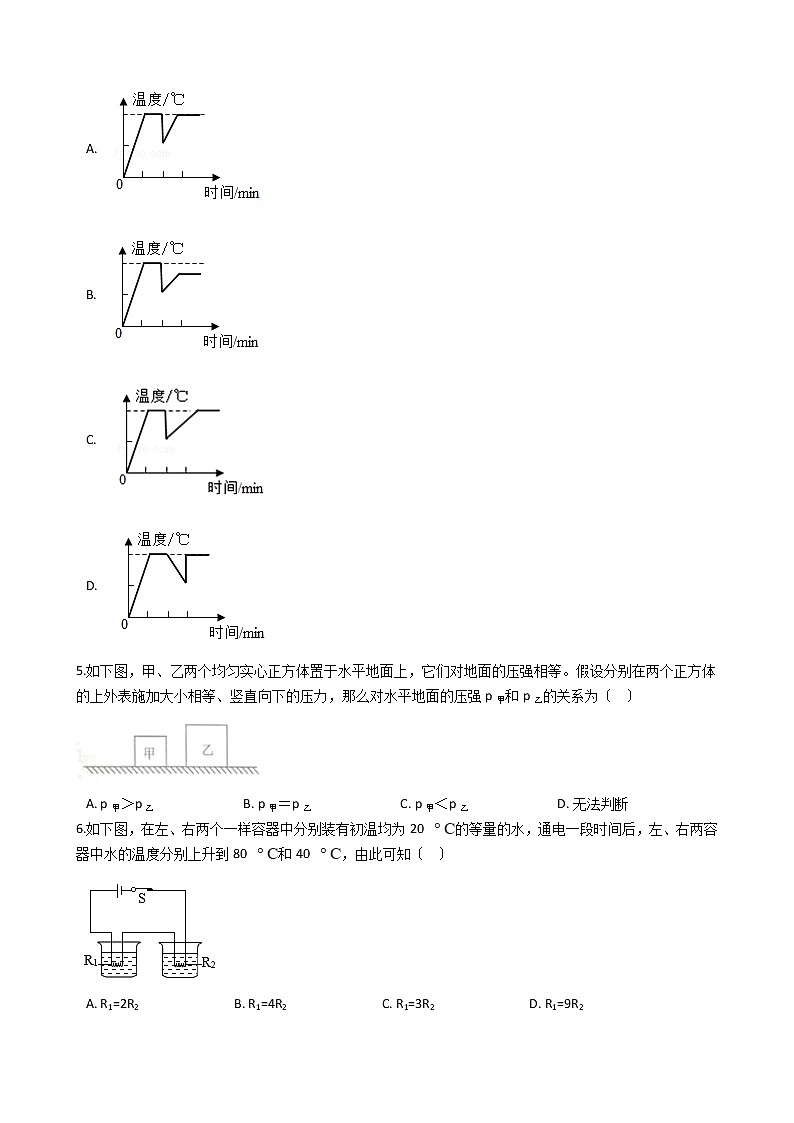

4.春節期間，小雪在家中幫助媽媽煮餃子，當水燒開準備下餃子時，媽媽提醒她鍋里的水量太少了，于是，小雪又往鍋里迅速加了一大碗冷水?下面四幅圖像中，最能大致反映整個燒水過程中水溫隨時間變化的是〔?? 〕
A.?
B.?
C.?
D.?
5.如下圖，甲、乙兩個均勻?qū)嵭恼襟w置于水平地面上，它們對地面的壓強相等。假設分別在兩個正方體的上外表施加大小相等、豎直向下的壓力，那么對水平地面的壓強p甲和p乙的關系為〔?? 〕

A.?p甲＞p乙???????????????????????????B.?p甲＝p乙???????????????????????????C.?p甲＜p乙???????????????????????????D.?無法判斷
6.如下圖，在左、右兩個一樣容器中分別裝有初溫均為20 的等量的水，通電一段時間后，左、右兩容器中水的溫度分別上升到80 和40 ，由此可知〔?? 〕

A.?R1=2R2?????????????????????????????B.?R1=4R2?????????????????????????????C.?R1=3R2?????????????????????????????D.?R1=9R2
7.在如下圖的電路中，電源電壓保持不變， 為定值電阻，閉合開關 ，調節滑動變阻器的滑片，發現電流表的示數由0.1 變?yōu)?.3 ，電壓表的示數由8V減少到 。那么以下說法正確的選項是〔?? 〕

A.?電源電壓為
B.?的電功率變化量為
C.?電源電壓為
D.?的電功率變化量為
二、填空題〔共8題；共23分〕
8.近幾年，我國核電事業迅速開展，建成多個核電站，核能屬于________〔選填“可再生〞或“不可再生〞〕能源，核電站的核心設備是核反響堆，核反響堆是利用原子核的________〔選填“裂變〞或“聚變〞，下同〕來產生能量的；太陽也是一個巨大的核反響堆，其內部進展著原子核________反響。
9.在抗擊新冠肺炎期間，醫務人員進入病房前必須穿戴好防護服、口罩、護目鏡等〔如下圖〕。護目鏡在使用一段時間后，會出現起霧的現象。這是由于護目鏡與面部之間的________遇冷________〔填物態變化名稱〕形成的，這個過程需要________〔選填“吸收〞或“放出〞〕熱量。

10.體溫計是根據水銀的________的性質制成的，一支使用過但沒有甩過的體溫計，讀數停留在36.8℃，被誤用來測量病人的體溫，假設體溫計讀數如下圖，那么病人實際體溫是________℃，該體溫計的分度值為________℃。

11.某跑車的外形如題圖所示，當它在水平地面高速運動時對地面的壓力要比靜止時________〔選填“大〞“小〞或“不變〞〕，飛機的升力產生原因與此類似，即流體流速越大的地方，壓強越________選填“大〞或“小〞〕；跑車行駛時，以車窗為參照物，車上的座椅是________的。

12.為了確定標示不清的鉛蓄電池的正、負極，小軍同學將該電池和螺線管相連，閉合開關S后，小磁針靜止時的指向如下圖，由此可以判斷，螺線管的________〔選填“a〞或“b〞〕端為N極，鉛蓄電池的c端是________〔選填“正〞或“負〞〕極，小磁針所在位置的磁感線方向與小磁針N極所指的方向________〔選填“一樣〞或“相反〞〕。

13.我國自主研發的“蛟龍?zhí)枿暽詈撍鳌踩缦聢D〕曾潛到海面以下7062m的深度。當它下潛到上外表距海面10m靜止時，海水對潛水器上外表產生的壓強為________Pa；當潛水器繼續下降時，海水對潛水器上外表產生的壓強將________〔選填“變大〞“變小〞或“不變〞，下同〕，潛水器受到的浮力將________?！拨押Ｋ?.03×103kg/m3 ， g＝10N/kg〕

14.小麗同學設計了如下圖的裝置去測量金屬塊的重力，OA∶OB＝1∶3，用細繩把金屬塊懸掛于A點，用彈簧測力計在B點施加一個豎直向上的力，當OB杠桿水平靜止時，彈簧測力計的讀數為1.8N，那么金屬塊的重力為________N；當向容器中加水，金屬塊浸沒于水中后，彈簧測力計的讀數為1.2N，此時金屬塊所受的浮力為________N；假設保持杠桿在水平位置平衡，將彈簧測力計從豎直方向緩慢向左側傾斜，那么彈簧測力計的示數將________〔選填“變大〞“變小〞或“不變〞〕。

15.????????????????
〔1〕如圖1甲、乙所示，物體的長度是________cm，電流表的示數為________A。

〔2〕小明家電能表如題圖2所示，假設該表轉盤轉過1250轉，那么電能表示數將變?yōu)開_______kW?h。
〔3〕如圖3甲、乙是小明測量實心小石塊的密度時的情景。小石塊的質量〔如圖甲所示〕為________g，體積為________cm3 ， 測得小石塊的密度為________kg/m3。

三、作圖題〔共3題；共15分〕
16.如下圖，請完成入射光經透鏡折射后的光路圖。

17.如下圖，小明在乘坐公交車上學時觀察到的車內的情景〔左圖〕，此時公交車正在平直的城市道路上行駛。請畫出此時放在車廂地板上的箱子〔右圖〕所受力的示意圖。

18.如下圖，地下室過道中兩盞燈L1、L2的規格分別為“220V 15W〞、“220V 25W〞，請用筆畫線代替導線，正確連接電路?！惨螅孩儆腥诉M入并發出聲音時兩燈都能正常發光；②墻壁上備用的三孔插座可以獨立使用?！?

四、實驗題〔共4題；共21分〕
19.圖甲、乙兩圖是小月同學探究平面鏡成像特點的實驗情景。

〔1〕玻璃板豎立在水平桌面上，點燃的蠟燭A豎直立在玻璃板前，玻璃板后出現A的像；
小月同學拿另一支與A大小一樣的蠟燭B在玻璃板后面移動，直至與A的像重合，如圖乙所示，由此可得出像和物大小________〔選填“相等〞或“不等〞〕，此過程中運用的主要物理研究方法是________；假設A向玻璃板靠近，應將B向________〔選填“遠離〞或“靠近〞〕玻璃板的方向移動，才能使B重新和A的像重合；
〔2〕將B取走，在B處豎放的白紙上不能承接到A的像，說明平面鏡所成像為________〔選填“虛像〞或“實像〞〕；
〔3〕實驗前小月不小心遺失了玻璃板，聰明的小月想到用________〔選填“毛玻璃〞或“平面鏡〞〕代替，完成實驗。
20.小明用彈簧測力計、圓柱體、兩個一樣的圓柱形容器，分別裝有一定量的水和鹽水，對浸在液體中的物體所受的浮力進展了探究，其裝置和彈簧測力計示數如下圖。

〔1〕分析圖甲、乙、丙，說明浮力的大小與________有關。
〔2〕為了探究浮力大小與物體浸沒在液體中的深度有無關系，可選用________兩圖的裝置來進展操作。
〔3〕圓柱體的重力是________N，浸沒在水中時受到的浮力是________N。
〔4〕根據實驗測出圓柱體的體積是________m3 ， 圓柱體的密度是________kg/m3 ， 鹽水的密度是________kg/m3。
〔5〕假設圖丙中容器底面積為100cm2 ， 圓柱體浸沒后水未溢出，那么放入圓柱體后水對容器底部壓強增加________Pa。
21.在“探究物體動能大小跟哪些因素有關〞的實驗中：

〔1〕如下圖，該實驗的研究對象是________〔選填“小車〞或“木塊〞〕，小明通過觀察________來判斷物體動能的大??；
〔2〕假設實驗裝置的水平面可選對象有：①粗糙的木板；②平滑的玻璃；③絕對光滑的平面。不能選擇的是________〔選填序號〕，原因是________；
〔3〕小明在“探究物體動能大小是否與質量有關〞時采用的方案是：讓同一小車，從同一斜面的不同高度由靜止釋放，撞擊水平面上的木塊，發現木塊滑行的距離不一樣遠。根據上述現象，以下判斷正確的選項是_____〔選填字母〕。
A.可以判斷動能大小與質量無關，一定與其他因素有關
B.可以判斷動能大小與質量有關，一定還與其他因素有關
C.不能判斷動能大小是否與質量有關，一定與質量外的其他因素有關
22.用圖甲的電路探究“電流與電阻的關系〞，電源電壓15V保持不變，滑動變阻器的規格“50Ω 2A〞，阻值為10Ω、20Ω、30Ω、40Ω、50Ω的定值電阻各1個，電流表量程0~0.6A、0~3A，電壓表量程0~3V、0~15V。

〔1〕根據圖甲將圖乙所示的實物圖連接完整，電壓表、電流表量程的選擇應滿足五個電阻的測量；
〔2〕電路連好后，在閉合開關前，滑動變阻器的滑片應移到________〔選填“左〞或“右〞〕端；假設閉合開關后，發現電流表沒有示數，電壓表示數接近15V，那么電路可能出現的故障是________；
〔3〕小明將10Ω的電阻接入電路，閉合開關，屢次移動滑動變阻器的滑片，記錄對應的幾組電表示數，此過程小明實際探究的問題是電流與________的關系；
〔4〕要完成預定的探究“電流與電阻關系〞的實驗任務，滑動變阻器除了保護電路外，另有一個重要作用是________；
〔5〕如表為另一位同學提交的實驗數據，林教師指出有的數據不符合實際，你認為不符合實際的是實驗次序________的數據，理由是________。
實驗次數
1
2
3
4
5
電阻R/Ω
10
20
30
40
…
電流I/A
0.6
0.3
0.2
0.15
…
五、計算題〔共2題；共17分〕
23.一輛汽車裝滿貨物共重5×104N，發動機的功率為7×104W，在平直公路上勻速行駛了10min，汽車所受阻力是車總重的0.1倍．求：
〔1〕汽車的牽引力是多大？
〔2〕汽車的行駛速度是多少？
〔3〕這段時間內汽車的牽引力做了多少功？
24.有一臺熱水器，內部簡化電路如下圖，R1和R2均為電熱絲．R1=88Ω，R2=22Ω．

〔1〕如何控制S1和S2 ， 使熱水器處于高溫檔；

〔2〕求中溫檔正常工作時熱水器的功率；

〔3〕低溫檔正常工作10min內電熱絲產生的熱量．

六、綜合題〔共1題；共4分〕
25.閱讀短文，答復以下問題。
智能手機
隨著智能手機的日益普及，人們的日常生活發生了朝天覆地的變化。在眾多APP的幫助下，人們通過智能手機可以實現輕松出行、遠距離通信、線上支付、網上辦公等活動。
手機電池作為手機的一個重要局部，目前正朝著大容量、快蓄電、長待機的方向開展。某款手機鋰電池上標有“電壓：3.7V容量： 〞字樣。該手機搭配了超級快充功能，采取的方式是保持充電器的電壓不變，將電流從原來的1A變?yōu)?A，極大的提高了充電功率。電池充滿電后，持續使用一段時間，屏幕顯示剩余電量缺乏20%時，系統就會發出“是否開啟省電模式〞的提示，此時最好給手機充電續航。假設無法充電，那么開啟“省電模式〞后，手機顯示還可以持續使用2h，電量將耗盡。
手機無線充電是目前比擬新的一門技術，無線充電就是不借助數據線等導線對手機進展充電，從而增加手機的續航時間?，F(xiàn)階段使用較多的一種無線充電技術的原理如圖甲、乙所示，交流電流過送電線圈〔無線充電板〕產生磁場，智能手機〔受電線圈〕放在無線充電板上就能充電，并將電能儲存到手機的鋰電池內。

〔1〕手機在使用過程中是依靠________〔選填“聲波〞或“電磁波〞〕傳遞信息的；
〔2〕文中描述的手機快充功能將充電功率變?yōu)樵瓉淼腳_______倍。為了防止手機溫度過高，手機的散熱部件應選用導熱快、比熱容________〔選填“大〞或“小〞〕的材料；
〔3〕手機在無線充電時，手機中的受電線圈會產生________，無線充電工作原理與________〔選填“發電機〞或“電動機〞〕工作原理相似；
〔4〕文中鋰電池最好在電能還剩________J時給它及時充電，此手機在“省電模式〞下使用時的平均功率為________W。

答案解析局部
一、單項選擇題
1.【解析】【解答】分子由原子組成，而原子由位于中心的原子核和繞核轉動的核外電子組成。
故答案為：B。

【分析】分子是由原子組成的，原子分為原子核和核外電子。
2.【解析】【解答】A．電視機中的各種畫面都是由紅、綠、藍三種單色光復合而成的，A項正確；
B．城市中的光污染是由于高樓大廈的玻璃幕墻造成的光污染是由于光的鏡面反射引起的，B項錯誤；
C．看到水中的魚比魚的實際位置淺是光的折射現象，C項錯誤；
D．由平面鏡成像特點可知，不管是遠離平面鏡還是靠近時，平面鏡中像的大小都不會改變，D不符合題意。
故答案為：A。

【分析】光的三原色是紅綠藍，光污染是光的鏡面反射現象；平面鏡成像時，像和物體大小相等。
3.【解析】【解答】A．聲音在固體中傳播速度比在氣體中快，所以士兵把耳朵貼在地面上聽，是因為馬蹄聲在大地中的傳播速度比在空氣中快，A不符合題意；
B．不同發聲體的材料、構造不同，發出聲音的音色也就不同，聽眾能分辨出?二泉映月?是用二胡演奏的，這是因為不同樂器發出聲音的音色不同，B不符合題意；
C．超聲波在介質中傳播時，振動頻率很高，因而能量很大，超聲加濕器就是利用聲音能傳遞能量的這一特點制成的，C不符合題意；
D．噪聲監測裝置只能監測噪聲等級，不能減弱噪聲，D項符合題意。
故答案為：D。

【分析】固體傳播聲音比氣體快；音色是區分不同發聲體的依據；聲音可以傳遞信息和能量；噪聲監測裝置只能監測噪聲等級，不能減弱噪聲。
4.【解析】【解答】水沸騰之后，溫度保持不變，當向鍋里迅速加了一大碗水后，鍋內水的溫度降低，然后繼續加熱過程中，水吸熱溫度上升，但由于水量增多，再次到達沸騰前水溫上升較慢，到達沸點繼續沸騰，在此過程中，水面上的氣壓不變，所以水的沸點與原來一樣。
故答案為：C。

【分析】液體在沸騰時，溫度保持不變，升溫時逐漸升高，再次沸騰時，沸點一樣。
5.【解析】【解答】設甲、乙兩物體原來對地面的壓強為p，當向下施加力F時，甲物體對地面壓強的增加量為
乙物體對地面壓強的增加量為
因為 ，所以 ， ，A符合題意。
故答案為：A。

【分析】在壓力一樣時，受力面積越小，壓強越大。
6.【解析】【解答】兩容器內裝有質量和初溫都相等的水，通電一段時間后，左、右兩容器中水的溫度分別上升到80 和40 ，那么左邊容器內水升高的溫度為80 -20 =60
右邊容器內水升高的溫度為40 -20 =20
升高的溫度之比為60 ∶20 =3∶1
根據公式 可知，水吸收的熱量之比為3∶1，即R1和R2放出的熱量之比為3∶1，由于電流和通電時間一樣，根據 可知，電阻之比等于熱量之比，即R1=3R2
故答案為：C。

【分析】根據比熱容、質量和溫度差，可以計算熱量的多少，根據熱量關系，在電流和時間一樣時，可以判斷電阻關系大小。
7.【解析】【解答】由電路圖可知，電阻 與滑動變阻器 串聯，電壓表測滑動變阻器兩端的電壓，電流表測電路中的電流，由歐姆定律可知，當 時，電源電壓 ；
當 時，電源電壓 ，
聯立解得： ， ；定值電阻 的電功率變化量：
故答案為：B。

【分析】根據電流和電阻的乘積計算電壓，利用串聯電路電壓規律，計算總電壓，結合電流和電阻可以承受電功率的大小。
二、填空題
8.【解析】【解答】核燃料是礦產資源，屬于不可再生資源，所以核能屬于不可再生能源。核反響堆又稱為原子能反響堆或反響堆，是能維持可控自持鏈式核裂變反響，以實現核能利用的裝置，利用原子核的裂變來產生能量。在太陽內部，氫原子核在超高溫、超高壓下發生聚變，釋放出巨大核能，其釋放的能量比裂變時放出的能量更大。
【分析】核能屬于不可再生資源；核反響堆利用核裂變，太陽能利用核聚變。
9.【解析】【解答】“霧〞是液態小水滴，護目鏡在使用一段時間后，會出現起霧的現象，這是護目鏡和面部之間的水蒸氣遇冷液化形成的小水滴，液化過程需要放出熱量。
【分析】水蒸氣遇冷形成液體的現象是液化現象，液化放熱。
10.【解析】【解答】體溫計是根據水銀的熱脹冷縮性質制成的；由于體溫計的特殊構造，即液泡上方有一很細的縮口，在離開人體讀數時，液柱不下降，故使用前應用力甩一下；題圖中體溫計示數為37.8℃，高于36.8℃，說明人的體溫為37.8℃；由題圖可知，體溫計的分度值為0.1℃。
【分析】溫度計的工作原理是液體的熱脹冷縮；通過觀察溫度計明確溫度計的量程和分度值，再進展讀數即可。
11.【解析】【解答】跑車靜止時，對地面壓力等于重力，跑車在快速行駛過程中，車子上方空氣的流速大于車子下方空氣的流速，因而車子上方氣體的壓強小于車子下方氣體的壓強，轎車上下方所受到的壓力差形成向上的升力，從而使得轎車對地面的壓力減小〔小于車的重力〕，即它在水平地面高速運動時對地面的壓力要比靜止時小，飛機的升力產生原因與此類似，即流體流速越大的地方，壓強越小。跑車行駛時，車窗和座椅之間沒有位置變化，以車窗為參照物，座椅是靜止的。
【分析】流體在流速大的地方壓強小，流速小的地方壓強大；相對于參照物，沒有位置變化，物體是靜止的。
12.【解析】【解答】閉合開關S后，由圖可知，小磁針左端為N極，根據磁極間的相互作用規律，同名磁極互相排斥，那么可得螺線管的b端為N極。根據安培定那么，用右手握住螺線管，大拇指指向螺線管N，即b端，那么四指指向即為環繞導線中的電流方向，所以，螺線管中電流方向是從螺線管左端流入，右端流出，那么鉛蓄電池的c端是電源正極。根據磁感線定義，為了描述空間磁場的分布情況，在磁場中畫一些有方向的曲線，曲線上任何一點的切線方向都跟放在該點的小磁針靜止時北極所指的方向一致。所以該題小磁針所在位置的磁感線方向與小磁針N極所指的方向一樣。
【分析】根據小磁針的磁極位置判斷螺線管的磁極；利用安培定那么判斷螺線管中的電流方向。
13.【解析】【解答】海水對潛水器上外表產生的壓強 根據 可知，當潛水器繼續下降時，密度不變，深度變大，海水對潛水器上外表產生的壓強將變大。潛水器在下潛的過程中，潛水器浸沒，那么排開海水的體積等于潛水器的體積不變，根據 可知，海水的密度不變，那么潛水器受到的浮力將不變。
【分析】根據液體密度和液體深度，可以判斷液體壓強的大小，液體壓強和液體密度、排開液體的體積有關；液體的液體密度和排開液體的體積一定時，浮力不變。
14.【解析】【解答】杠桿在彈簧秤的拉力及重物對A點的拉力作用下而處于平衡狀態，那么由杠桿平衡條件可得

那么
因金屬塊受重力和拉力而處于平衡狀態，故此金屬塊的重力為 浸沒水中后由杠桿平衡條件可知
那么
金屬塊此時受重力、浮力及拉力而處于平衡狀態，那么浮力為 保持杠桿處于水平平衡，當彈簧測力計向左傾斜拉動杠桿時，拉力的力臂變小，但是阻力和阻力臂均不變，根據杠桿平衡條件可知，彈簧測力計的拉力會變大。

【分析】根據杠桿上的力臂和測力計示數，可以計算杠桿上的阻力大??；根據杠桿平衡條件，可以計算測力計的示數。
15.【解析】【解答】(1)圖中刻度尺的分度值為1mm，起始端從3.00cm開場，末端刻度值為5.30cm，那么物體的長度為5.30cm-3.00cm=2.30cm圖中電流表用的是0~0.6A量程，一大格表示0.2A，里面有10個小格，其分度值為0.02A，因此其讀數0.36A。
(2)“ 〞表示每消耗 的電能，電能表的轉盤轉2500r，該表轉盤轉過1250轉，那么電路消耗的電能為
由圖示電能表可知，當時電能表示數為2021.7 ，那么后來電能表示數變?yōu)?
(3)圖中小石塊的質量為
石塊的體積
石塊的密度

【分析】〔1〕根據物體對應刻度尺的位置測量長度；根據電流表選擇的量程和指針位置測量電流大小；〔2〕根據電能表轉盤轉數計算電能的大小，結合窗口示數計算電能；〔3〕利用天平上砝碼和游碼位置測量質量，根據量筒中液面差計算體積，利用質量和體積的比值計算密度。
三、作圖題
16.【解析】【解答】入射光線過焦點，經過凸透鏡折射后，折射光線將平行主光軸射出；經過2倍焦距的光線，折射后仍然經過2倍焦距處。由此可以確定入射光線對應的折射光線，如下圖：
。

【分析】入射光線過凸透鏡的焦點，折射光線將平行主光軸；過2倍焦距的光線，折射后仍然經過2倍焦距處。
17.【解析】【解答】箱子放在水平向左行駛的汽車上，在豎直方向上受到重力和支持力的作用，這兩個力是一對平衡力，由圖可知，乘客突然向前傾，說明汽車突然減速，故箱子有向左運動的趨勢，那么箱子會受到水平向右的摩擦力，過箱子重心，分別沿豎直向下、豎直向上和水平向右的方向畫一條帶箭頭的線段，分別表示重力、支持力和摩擦力，如下圖：


【分析】慣性使運動的物體繼續運動；根據物體受到的重力豎直向下、支持力和支撐面垂直畫出重力和支持力；摩擦力和相對運動方向相反畫出摩擦力。
18.【解析】【解答】有人進入并發出聲音時兩燈都能正常發光，說明開關控制兩個燈泡，為了用電的平安，開關接在燈泡和火線之間；家庭電路中的電壓為220V，燈泡的額定電壓為220V，為了使兩個燈泡都能正常發光，那么兩個燈泡是并聯的；三孔插座的接法：上孔接地線，左孔接零線，右孔接火線。那么電路連接如下圖：
。

【分析】家庭電路中，燈泡是并聯的，開關接在火線一側，并且連接燈泡的頂端；三孔插座要左零又火上接地。
四、實驗題
19.【解析】【解答】(1)蠟燭B與A的像重合，說明像和物大小相等，此過程中運用的主要物理研究方法是等效替代。因為像和物體到鏡面的距離都是相等的，所以假設A向玻璃板靠近，應將B向靠近玻璃板的方向移動，才能使B重新和A的像重合。
(2)實像可呈現在光屏上，而虛像不會呈現在光屏上，因為光屏上不能承接到像，所以說明平面鏡成的像是虛像。
(3)用透明的毛玻璃進展實驗，在物體一側能看到物體的像，同時還能看到代替物體的另一個物體，便于確定像的位置，便于比擬物像大小關系，所以小月可以用毛玻璃代替，來完成實驗。

【分析】〔1〕平面鏡成像時，像和物體大小相等，探究時利用了等效替代法；且物體和像到平面鏡的距離相等；〔2〕平面鏡所成的像是虛像；〔3〕探究平面鏡成像時，用平面鏡不便于實驗。
20.【解析】【解答】(1)分析圖甲、乙、丙，物體浸入水中的體積不同，測力計示數不同，那么說明浮力的大小與物體排開液體的體積有關。
(2)為了探究浮力大小與物體浸沒在液體中的深度有無關系，應控制液體密度、排開液體的體積一樣，那么可選用丙、丁兩圖的裝置來進展操作。
(3)由稱重法可知，圓柱體的重力是5N，浸沒在水中時受到的浮力是
(4)由阿基米德原理可知物體的體積為
圓柱體的密度是
物體浸沒在鹽水中時受到的浮力是
由阿基米德原理可知鹽水的密度為
(5)假設圖丙中容器底面積為100cm2 ， 圓柱體浸沒后水未溢出，根據力的相互性，放入圓柱體后水對容器底部壓力增加量為浮力大小，即
那么增加的壓強為

【分析】〔1〕液體一定時，浮力的大小和排開液體的體積有關；〔2〕探究浮力和浸入深度的關系，需要保持液體和排開的體積一樣，深度不同；〔3〕根據測力計拉動物體時的示數計算重力；根據重力和進入液體后測力計示數差計算浮力；〔4〕根據浮力和液體密度可以計算排開液體的體積，即物體的體積；利用物體的質量計算，結合浮力計算液體的密度；〔5〕根據物體受到的浮力加壓力差，結合受力面積計算壓強差 。
21.【解析】【解答】(1)探究物體動能大小與哪些因素有關時，物體動能的大小無法直接體驗，所以通過小車對木塊做功的多少來表達小球動能的多少，即通過木塊被推動的距離來判斷小車對木塊做功的多少，從而判斷出小車具有的動能的大小，所以實驗對象是小車。
(2)水平面如果絕對光滑，沒有摩擦，木塊被撞后將以恒定不變的速度一直運動下去，無法比擬木塊運動距離，所以不能選擇絕對光滑的平面，即不能選擇③。
(3)同一小車，從同一斜面的不同高度由靜止釋放，那么小車到達水平面時的速度就不同，小車推動木塊做功，運動距離越遠，做功越多，動能越大，小車質量一定，不能判斷物體動能大小是否與質量有關，動能大小一定與質量外的其他因素有關。
故答案為：C。

【分析】〔1〕探究動能大小的影響因素時，運動的物體是研究對象；通過推動木塊移動的距離反響動能大?。弧?〕探究動能的影響因素時，水平面不能絕對光滑，否那么物體不能停頓，不能反響動能的大??；〔3〕探究動能和質量的關系時，物體質量要求不同。
22.【解析】【解答】(1)由串聯電路的規律及分壓原理有
那么當變阻器連入電路的電阻最大時，對應的定值電阻應最大，此時，定值電阻兩端電壓最小，即
定值電阻控制的最小電壓為UV=7.5V
故電壓表選用大量程與電阻并聯；當電阻最小為10Ω，電路中電流最大，此時，電路的電流為
故電流表選用大量程與定值電阻串聯。那么電路圖如下圖：
。
(2)電路連好后，在閉合開關前，滑動變阻器的滑片應移到阻值最大處，即最右端。假設閉合開關后，發現電流表沒有示數，電路可能斷路，電壓表示數接近15V，電壓表與電源連通，那么電路可能出現的故障是定值電阻斷路。
(3)小明將10Ω的電阻接入電路，閉合開關，屢次移動滑動變阻器的滑片，記錄對應的幾組電表示數，此過程控制了定值電阻的大小不變，那么此過程小明實際探究的問題是電流與電壓的關系。
(4)要完成預定的探究“電流與電阻關系〞的實驗任務，滑動變阻器除了保護電路外，另有一個重要作用是控制電阻兩端的電壓不變。
(5)變阻器的最大電阻為50Ω，由表中最后一組數據實驗電阻的大小，由歐姆定律，電路的最小電流為
不符合實際的是實驗次序4的數據，理由是此時電路最小電流為0.17A。

【分析】〔1〕探究電流和電阻關系時，由于電源電壓較大，定值電阻較小，電壓表和電流表都選擇較大量程，電壓表和定值電阻并聯；〔2〕閉合開關前，滑片在阻值最大處；在串聯電路中，電壓表示數較大，電流表無示數，電壓表測量的位置斷路；〔3〕電阻一定時，可以探究電流和電阻的關系；〔4〕探究電流和電阻關系時，要控制電壓一定；〔5〕根據總電壓和電阻的比值計算電流，判斷是否合理。
五、計算題
23.【解析】【分析】〔1〕根據摩擦力和重力關系計算大小，結合二力平衡計算牽引力；〔2〕利用功率和牽引力，計算速度大?。弧?〕根據功率和時間的乘積計算做功多少。
24.【解析】【分析】〔1〕根據公式P= 可知，加熱時電路的總電阻較小，再根據并聯電路的電阻特點判斷電路中電阻的大小關系，從而可以判斷出電熱水器處于處于什么狀態；〔2〕先根據P= 判斷出電路處于中溫檔時電路的構造，然后根據P= 求出中溫檔正常工作時熱水器的功率；〔3〕先根據P= 判斷出電路處于低溫檔時電路的構造，然后根據Q= t求出低溫檔正常工作10min電熱絲產生的熱量．

六、綜合題
25.【解析】【解答】(1)電磁波可以傳遞信息，手機在使用過程中就是依靠電磁波傳遞信息的。
(2)根據題意可知，快充時，充電器的電壓不變，電流由1A變?yōu)樵瓉淼?A，即電流變?yōu)樵瓉淼?倍，由P=UI可知，該款手機的快充功能將充電功率變?yōu)樵瓉淼?倍。因為比熱容大的物質，升高一樣的溫度，吸熱較多，因此為了防止手機溫度過高，手機的散熱部件應選用導熱快、比熱容大的材料。
(3)智能手機放在無線充電板上時，受電線圈靠近該磁場時就會產生感應電流，給智能手機充電，這是利用電磁感應原理工作的，因此無線充電工作原理與發電機工作原理相似。
(4)剩余的能量為
手機在“省電模式〞下使用時的平均功率為

【分析】〔1〕手機利用電磁波傳遞信息；〔2〕比熱容較大的物體便于放熱；〔3〕電磁感應現象是產生感應電流的原理；實際應用有發電機；〔4〕根據電壓、電流和時間的乘積計算電能；根據電能和時間的比值計算電功率。
