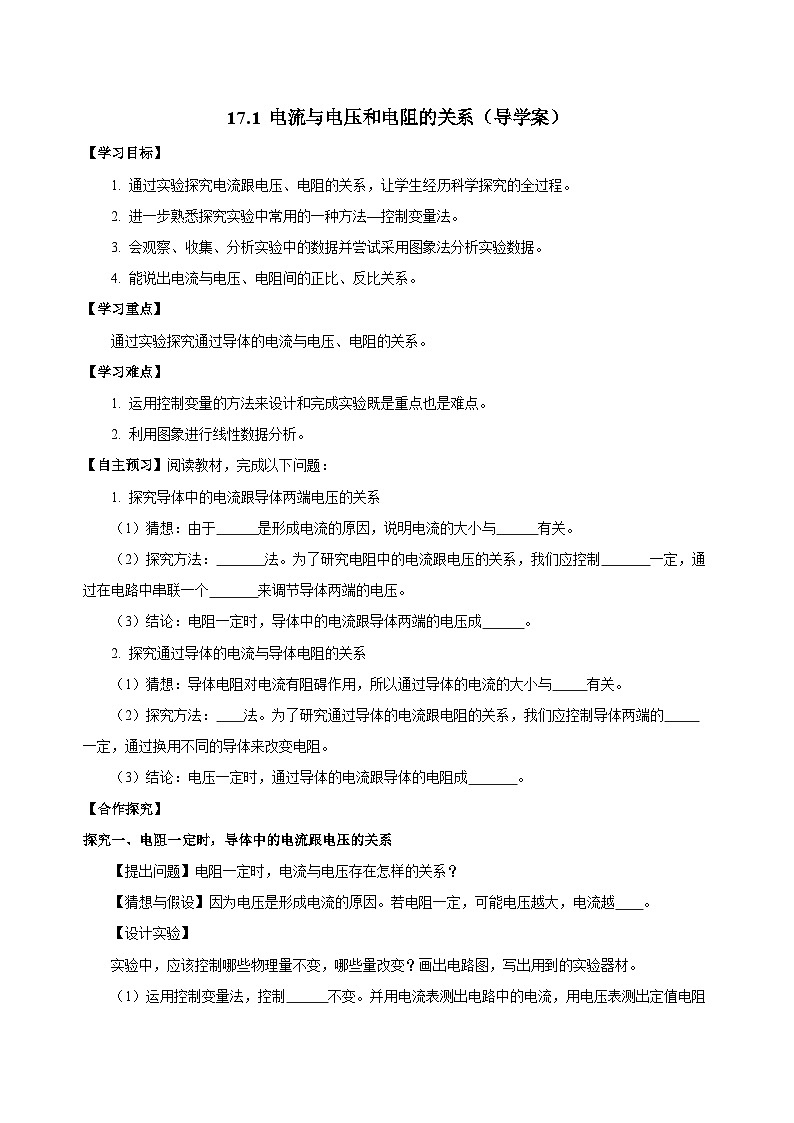

物理人教版第1節 電流與電壓和電阻的關系導學案及答案

這是一份物理人教版第1節 電流與電壓和電阻的關系導學案及答案，共11頁。學案主要包含了學習目標，學習重點，學習難點，自主預習，合作探究，提出問題，猜想與假設，設計實驗等內容，歡迎下載使用。
1. 通過實驗探究電流跟電壓、電阻的關系，讓學生經歷科學探究的全過程。
2. 進一步熟悉探究實驗中常用的一種方法—控制變量法。
3. 會觀察、收集、分析實驗中的數據并嘗試采用圖象法分析實驗數據。
4. 能說出電流與電壓、電阻間的正比、反比關系。
【學習重點】
通過實驗探究通過導體的電流與電壓、電阻的關系。
【學習難點】
1. 運用控制變量的方法來設計和完成實驗既是重點也是難點。
2. 利用圖象進行線性數據分析。
【自主預習】閱讀教材，完成以下問題：
1. 探究導體中的電流跟導體兩端電壓的關系
（1）猜想：由于 是形成電流的原因，說明電流的大小與 有關。
（2）探究方法： 法。為了研究電阻中的電流跟電壓的關系，我們應控制 一定，通過在電路中串聯一個 來調節導體兩端的電壓。
（3）結論：電阻一定時，導體中的電流跟導體兩端的電壓成 。
2. 探究通過導體的電流與導體電阻的關系
（1）猜想：導體電阻對電流有阻礙作用，所以通過導體的電流的大小與 有關。
（2）探究方法： 法。為了研究通過導體的電流跟電阻的關系，我們應控制導體兩端的 一定，通過換用不同的導體來改變電阻。
（3）結論：電壓一定時，通過導體的電流跟導體的電阻成 。
【合作探究】
探究一、電阻一定時，導體中的電流跟電壓的關系
【提出問題】電阻一定時，電流與電壓存在怎樣的關系？
【猜想與假設】因?yàn)殡妷菏切纬呻娏鞯脑?。若電阻一定，可能電壓越大，電流? 。
【設計實驗】
實驗中，應該控制哪些物理量不變，哪些量改變？畫出電路圖，寫出用到的實驗器材。
（1）運用控制變量法，控制 不變。并用電流表測出電路中的電流，用電壓表測出定值電阻兩端的電壓，通過調節滑動變阻器改變電阻 。

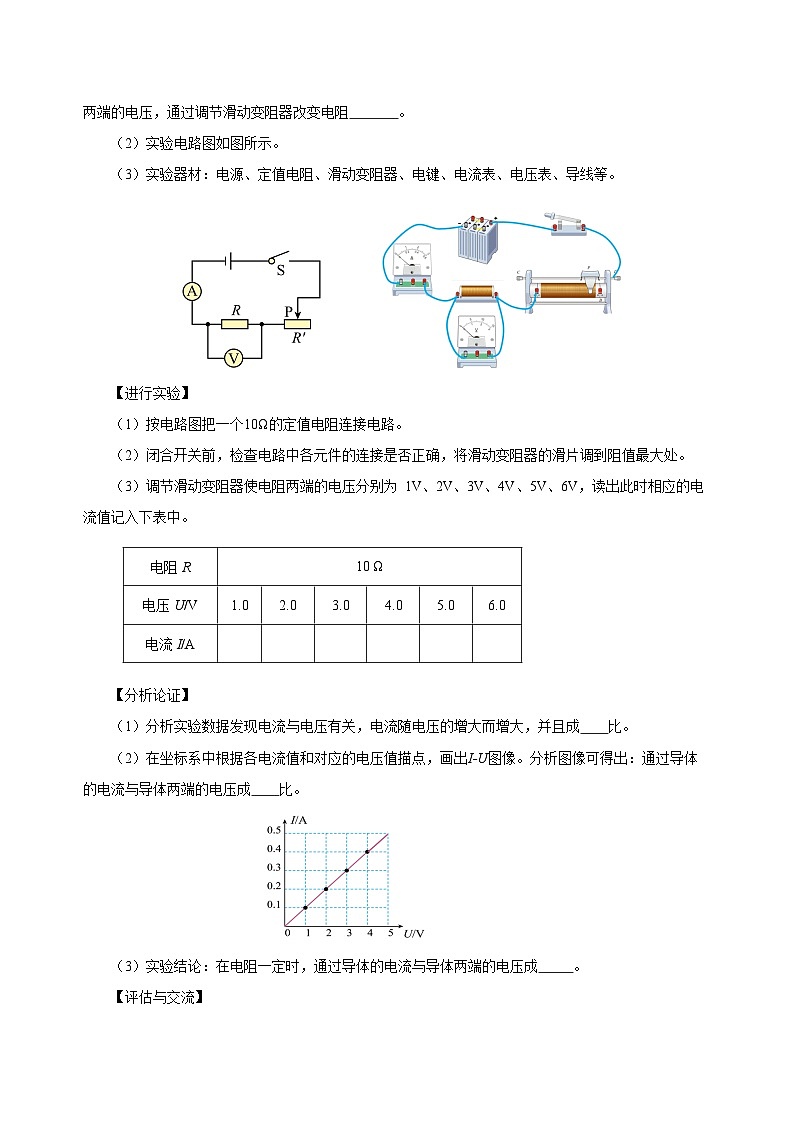

（2）實驗電路圖如圖所示。
（3）實驗器材：電源、定值電阻、滑動變阻器、電鍵、電流表、電壓表、導線等。

【進行實驗】
（1）按電路圖把一個10Ω的定值電阻連接電路。
（2）閉合開關前，檢查電路中各元件的連接是否正確，將滑動變阻器的滑片調到阻值最大處。
（3）調節滑動變阻器使電阻兩端的電壓分別為 1V、2V、3V、4V、5V、6V，讀出此時相應的電流值記入下表中。
電阻R
10 Ω
電壓U/V
1.0
2.0
3.0
4.0
5.0
6.0
電流I/A
【分析論證】
（1）分析實驗數據發現電流與電壓有關，電流隨電壓的增大而增大，并且成 比。
（2）在坐標系中根據各電流值和對應的電壓值描點，畫出I-U圖像。分析圖像可得出：通過導體的電流與導體兩端的電壓成 比。
（3）實驗結論：在電阻一定時，通過導體的電流與導體兩端的電壓成 。
【評估與交流】

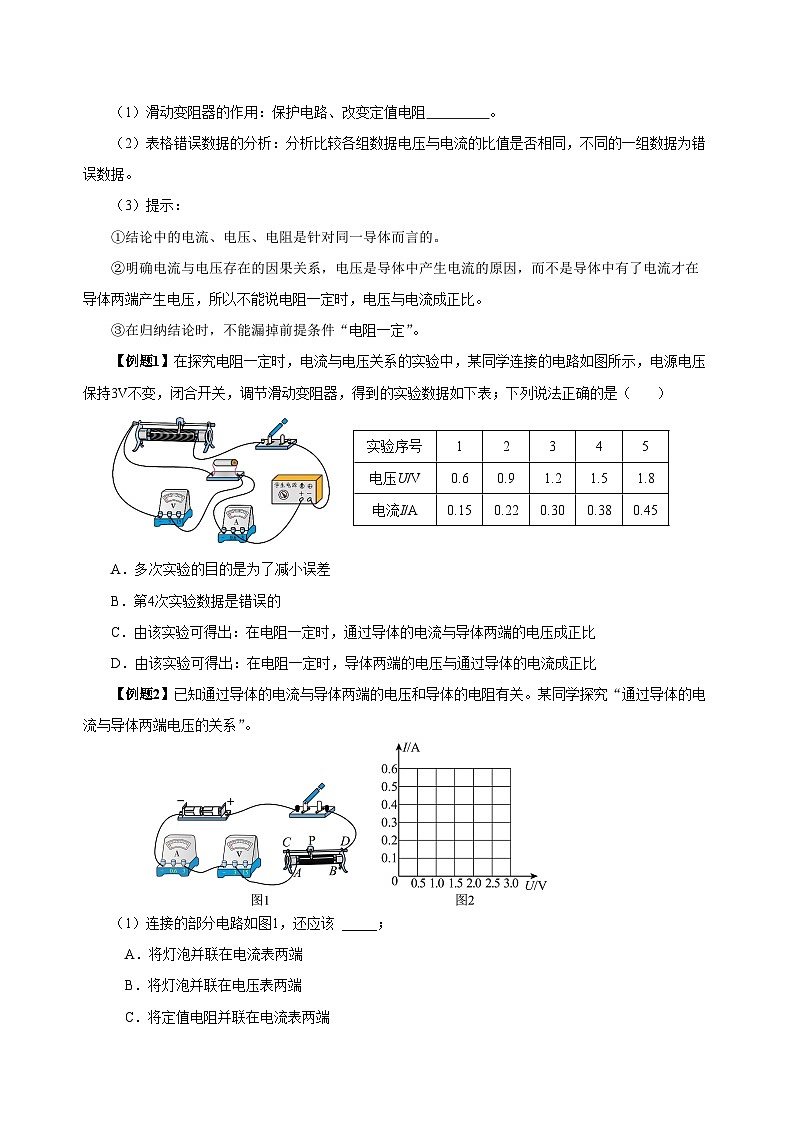

（1）滑動變阻器的作用：保護電路、改變定值電阻 。
（2）表格錯誤數據的分析：分析比較各組數據電壓與電流的比值是否相同，不同的一組數據為錯誤數據。
（3）提示：
①結論中的電流、電壓、電阻是針對同一導體而言的。
②明確電流與電壓存在的因果關系，電壓是導體中產生電流的原因，而不是導體中有了電流才在導體兩端產生電壓，所以不能說電阻一定時，電壓與電流成正比。
③在歸納結論時，不能漏掉前提條件“電阻一定”。
【例題1】在探究電阻一定時，電流與電壓關系的實驗中，某同學連接的電路如圖所示，電源電壓保持3V不變，閉合開關，調節滑動變阻器，得到的實驗數據如下表；下列說法正確的是（ ）
實驗序號
1
2
3
4
5
電壓U/V
0.6
0.9
1.2
1.5
1.8
電流I/A
0.15
0.22
0.30
0.38
0.45
A．多次實驗的目的是為了減小誤差
B．第4次實驗數據是錯誤的
C．由該實驗可得出：在電阻一定時，通過導體的電流與導體兩端的電壓成正比
D．由該實驗可得出：在電阻一定時，導體兩端的電壓與通過導體的電流成正比
【例題2】已知通過導體的電流與導體兩端的電壓和導體的電阻有關。某同學探究“通過導體的電流與導體兩端電壓的關系”。
（1）連接的部分電路如圖1，還應該 _____；
A．將燈泡并聯在電流表兩端
B．將燈泡并聯在電壓表兩端
C．將定值電阻并聯在電流表兩端
D．將定值電阻并聯在電壓表兩端
（2）閉合開關前，應將滑動變阻器的滑片移動到 _____端（選填“A”或“B”）；
（3）記錄的實驗數據如下表：
在方格紙上畫出電流I與電壓U的關系圖像；______
（4）分析圖2得出的探究結論是：_____。
探究二、電壓一定時，電流與電阻的關系
【提出問題】電壓一定時，電流與電阻存在怎樣的關系？
【猜想與假設】因?yàn)殡娮鑼?duì)電流有阻礙作用，所以若電壓一定，可能電阻越大，電流越 。
【設計實驗】要研究電流與電阻的關系，必須改變接入電路的 ，所以要更換不同的電阻R接入電路。實驗中要控制 不變，所以需要在電路中串聯滑動變速器，通過調節滑動變速器，保持電阻R兩端的電壓不變，電路圖如圖所示。
【實驗器材】電源、不同阻值的定值電阻多個、滑動變阻器、開關、電流表、電壓表、導線等。
【進行實驗】
（1）按電路圖連接電路。
（2）閉合開關前，檢查電路中各元件的連接是否正確，將滑動變阻器的滑片調到阻值最大處。
（3）把阻值為5Ω的定值電阻接入電路，閉合開關，調節滑動變阻器，使電壓表示數為3V保持不變，讀出電流表的示數，記錄在下面的表格中。
（4）把阻值為5Ω的定值電阻分別更換為10Ω、15Ω、25Ω的定值電阻，調節滑動變阻器，使電壓表示數保持3V不變，讀出電流表的示數，記錄在下面的表格中。
電壓U/V
2
電阻R/Ω
5
10
15
25
電流I/A
0.15
0.22
0.30
0.38
【分析論證】
（1）分析實驗數據發現：電流與電阻有關，電流隨電阻的增大而減小，且電流與電阻的乘積為一定值，說明電流與電阻并且成 比。
（2）在坐標系中畫出I-R圖像。分析圖像可得出：通過導體的電流與導體的電阻成 比。
I-R圖像 I- 1R 圖象
（3）實驗結論
在電阻一定時，通過導體的電流與導體的電阻成 。
【評估與交流】
（1）對I-R圖象的改進是作出I- 1R 圖象，“電壓一定時，導體中的電流與導體的電阻成反比”也可以說成“電壓一定時，導體中的電流與導體 成正比”。
（2）更換阻值大的定值電阻后，電壓表示數不能調節到所需要的值的原因是電源電壓過大或滑動變阻器的最大阻值過?。桓鼡Q阻值較小的定值電阻后，電流變大，若實驗無法進行，原因是電流表所選的量程過小。
（3）如果用干電池做實驗，可以通過改變 來改變定值電阻兩端的電壓（圖甲）；如果用學生電源做實驗，可以通過轉動旋鈕來改變定值電阻兩端的電壓（圖乙）；如果用滑動變阻器，可以將滑動變阻器串聯在電路中起分壓作用，改變定值電阻兩端的電壓。
（4）注意：對實驗結論兩種錯誤的語言描述：
①“導體中的電流跟導體的電阻成反比”。 ——漏掉了結論的前提條件（在電壓一定時）。
②“電壓一定時，導體的電阻與導體中的電流成反比”。——弄錯了結論的因果關系（因?yàn)殡娮枋菍?dǎo)體本身的性質，跟電壓和電流都沒關系）。
【例題3】小明在探究通過導體的電流跟電阻的關系實驗中，如圖甲所示，電源電壓恒為6V，根據測量數據得到如圖乙所示圖像。以下結論正確的是（ ）
①實驗中應控制導體兩端的電壓不變，換用不同的導體
②實驗過程中，小明控制導體兩端的電壓為2.5V
③分析圖像可得：在電壓一定時，導體的電阻與電流成反比
④分析圖像可得：在電壓一定時，導體的電流與電阻成反比
A. ① ② B. ③ ④ C. ① ④ D. ② ③
【例題4】小舟和小嘉兩位同學分別探究“電流和電阻的關系”。小舟探究過程如下：
【實驗步驟】
Ⅰ．根據設計的方案將阻值為5Ω的電阻接入電路，閉合開關，調節滑動變阻器的滑片，觀察并記錄相關數據；
Ⅱ．換用阻值為10Ω、20Ω的電阻，重復上述過程。
請你用筆畫線代替導線，將電壓表接入圖甲電路中；______。
【得出結論】小舟對記錄的數據進行處理，并繪制成圖乙，據此得出的結論是 __________；
【交流反思】小嘉用和小舟同樣的器材進行實驗卻無法得出正確結論，其記錄的數據如表所示，請你幫他分析原因：_________。
【精講點撥】
1. 導體中的電流與導體兩端的電壓成正比，其前提條件是電阻一定；不能反過來說電壓跟電流成正比，因?yàn)殡妷菏请娫刺峁┑?，它的大小與導體中通過的電流無關。
2. 導體中的電流與導體的電阻成反比，其前提條件是電壓一定；不能反過來說電阻跟電流成反比，因?yàn)殡娮枋菍?dǎo)體本身的一種性質，它的大小由導體本身來決定，與導體中通過的電流無關。
【歸納整理】
第1節 電流與電壓和電阻的關系
【課堂練習】
1. 在“探究電流與電壓的關系”實驗中，用定值電阻進行實驗，得出了電流與電壓的關系（ ）
A B C D
2．在“探究電流與電阻的關系”的實驗中如圖，下列說法正確的是（ ）
A．導體中的電流與導體的電阻成正比
B．實驗中應控制電阻兩端電壓不變
C．記錄多組數據是為了求平均值，減小誤差
D．實驗只需用到一個10Ω的電阻

3. 小剛用圖所示電路探究“通過導體的電流跟電阻的關系”。實驗過程中，當把電阻R由5Ω更換為10Ω后，為了探究上述問題，他應采取的操作是（ ）
A．保持變阻器滑片不動 B．將變阻器滑片適當向左移動
C．將變阻器滑片適當向右移動 D．適當增加電池的節數
4．張華同學在探究通過導體的電流與其兩端電壓的關系時，將記錄的實驗數據通過整理作出了如圖所示的圖像，根據圖像，下列說法錯誤的是（ ）
A．通過導體a的電流與其兩端的電壓成正比
B．導體a的電阻大于導體b的電阻
C．當在導體b的兩端加上1V的電壓時，通過導體b的電流為0.1A
D．將a、b兩導體串聯后接到電壓為3V的電源上時，a導體兩端的電壓小于3V
5. 小華用圖示電路探究“電流跟電阻的關系”，他按正確的操作方法進行了多次實驗，記錄了多組數據，如果電源電壓保持不變，對他的實驗數據進行分析，下列物理量中發生改變的是（ ）
A．定值電阻兩端的電壓 B．滑動變阻器兩端的電壓
C．電壓表與電流表示數之比 D．定值電阻與滑動變阻器兩端電壓之比

6. 在“探究通過導體的電流與電阻的關系”實驗中：
（1）小明連接的電路如圖甲所示，請用筆畫線代替導線把電路連接完整______；
（2）根據表格中記錄的三組數據，發現電阻越大則電流越小，要判斷電流與電阻是否成反比，在不畫坐標圖像的前提下，應該如何對數據進行處理：______。
實驗序號
R/Ω
I/A
①
5
0.40
②
10
0.20
③
20
0.10
7．為了做“探究電流與電壓的關系”的實驗，小明使用電壓恒為3V的電源、開關、導線若干、定值電阻R1、電流表，電壓表和滑動變阻器連接了圖甲所示的電路：
（1）閉合開關后，小明調節滑片使電壓表示數為0.5V，記錄電流表讀數，再將滑片向著靠近 _____端的方向移動，使電壓表示數為1.0V，繼續記錄電流表讀數；（選填“A”或“B”）
（2）完成實驗并整理器材后，小明將所得數據描點連線畫出如圖乙所示的R1的I﹣U圖像，并根據圖像得出結論：_______；
（3）為了得到更具有普遍性的結論，小白利用小明的實驗器材，僅將R1更換為不同阻值的定值電阻R2，重新連接電路并進行相同操作，畫出的I-U圖像卻如圖丙所示，小明幫助小白進行分析，確認是電路連接錯誤，該錯誤為：_____________；
（4）小明還認為，即使不重新進行實驗，利用小白的現有數據，也能畫出R2的I-U圖像。請你在圖乙中畫出R2的I-U圖，并通過圖像分析，R2_____R1（選填“＞”、“＜”或“＝”）。
8. 小桃在做“探究電流與電阻的關系”實驗時，連接實物電路如圖，電源電壓為3V。
（1）連接實物電路前，開關應_________；電路接通前，滑動變阻器的滑片P應置于滑動變阻器的______端(填“A”或“B”)；電路中滑動變阻器起到了保護電路元件安全和_______的作用；
（2）閉合開關后無論怎樣移動滑動受用器的滑片P，發現電流表示數幾乎為零，電壓表示數約為3V，小桃猜想這可能是由電路中的元件________(填元件的字母代號)發生________故障引起的；
（3）故障排除后，小桃得到的實驗數據如表所示，這些數據中有一組是明顯錯誤的，跟其他數據的規律完全不同，可能是讀取這組數據時粗心所引起的。分析時需要把它清除。錯誤數據是第_______組；（填數據序號）
（4）剔除錯誤數據后，小桃得到的結論是：電壓一定時，導體中的電流與導體的電阻成________比；
（5）小桃和其他組的小田交流時發現，兩細同學收集數據的方案不同：
小桃的方案：收集電壓為3V時，電流與電阻的關系的幾組數據，比較電流與電阻的關系了；
小田的方案：收集電壓分別為1V、2V、3V的三個小組電流與電阻的關系的多組數據，比較電流與電阻的關系；
你認為_(kāi)____________的方案更合理。
【課后反思】
本節課學習中，你有哪些收獲，還有哪些問題？
實驗次數
1
2
3
4
5
6
電阻R/Ω
5
電壓U/V
0.5
1.0
1.5
2.0
2.5
3.0
電流I/A
0.10
0.20
0.30
0.40
0.50
0.60
次數
電阻/Ω
電流/A
1
5
0.30
2
10
0.20
3
20
0.12
數據序號
1
2
3
4
5
6
電流I/A
0.40
0.19
0.13
0.14
0.08
0.07
電阻R/Ω
5
10
15
20
25
30
