初中人教版第1節 電流與電壓和電阻的關系學案

這是一份初中人教版第1節 電流與電壓和電阻的關系學案，共25頁。

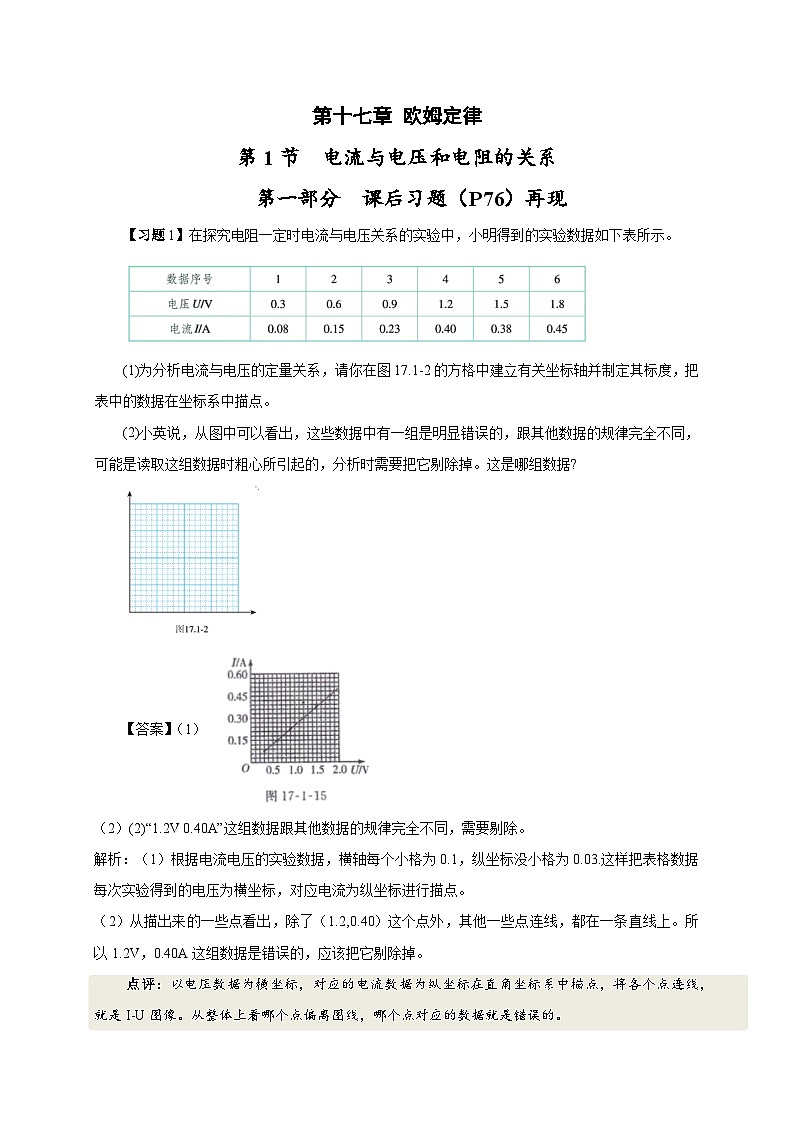

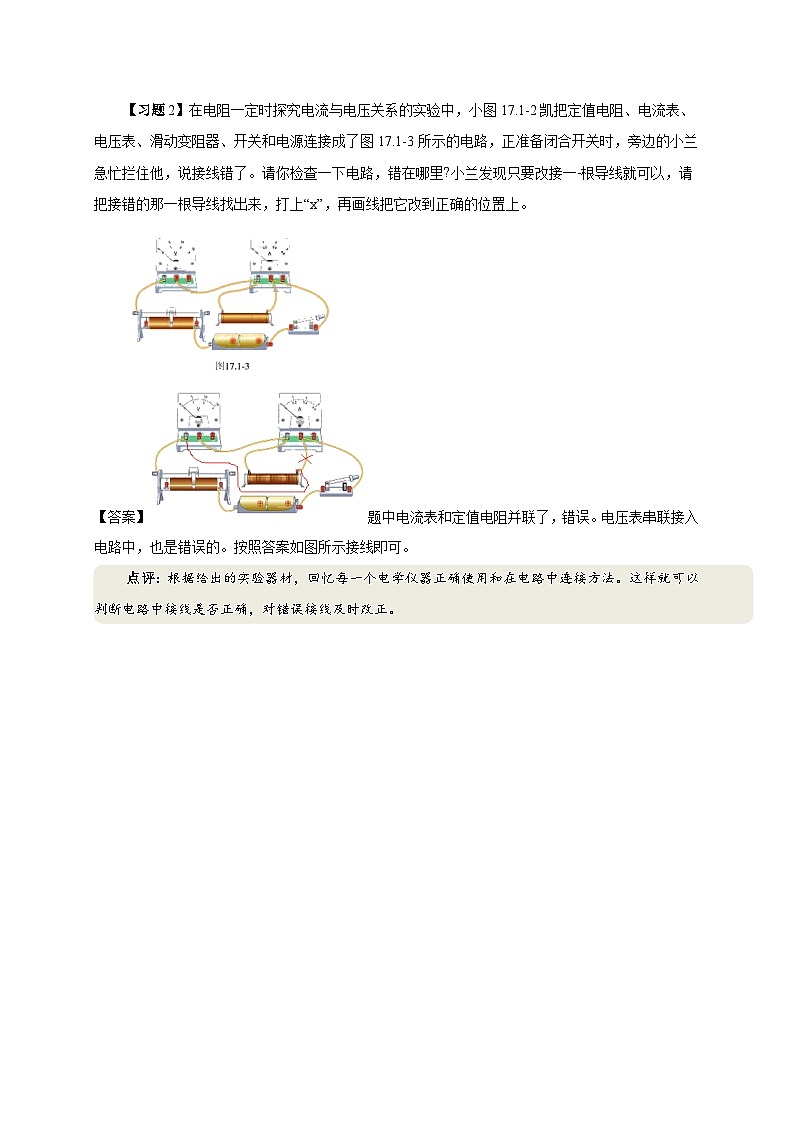

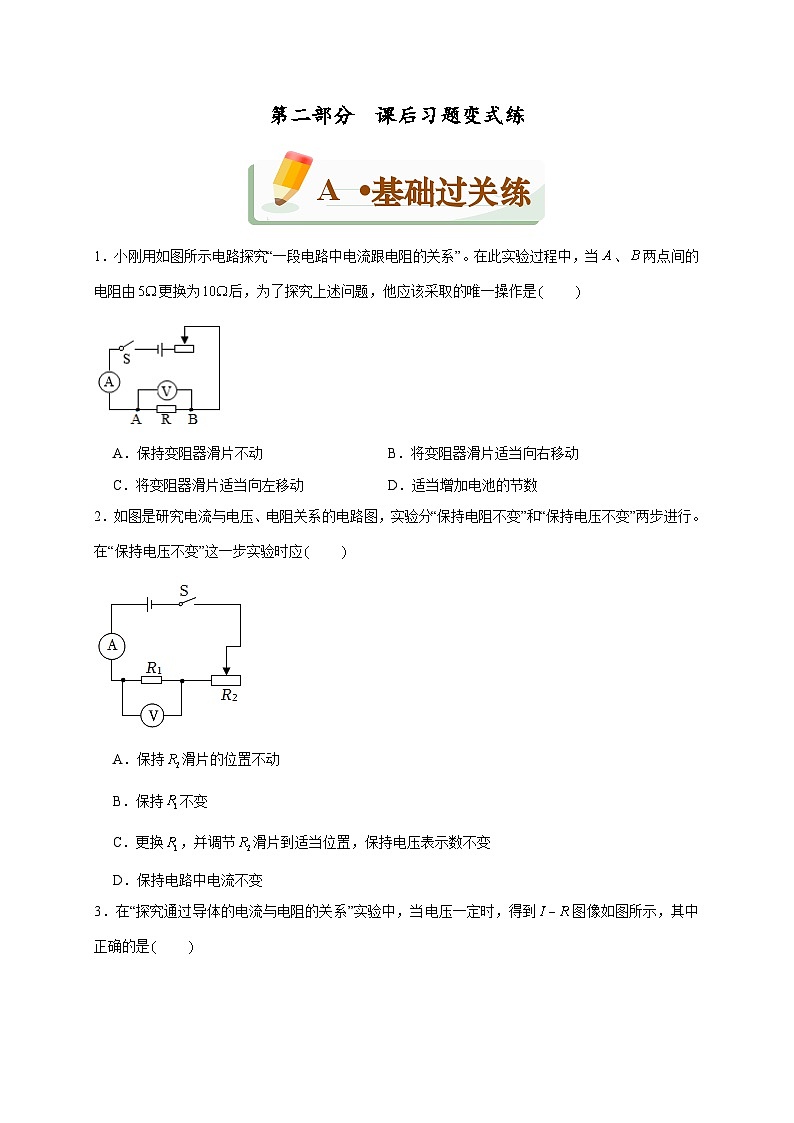

第十七章 歐姆定律 第1節 電流與電壓和電阻的關系 第一部分 課后習題（P76）再現 【習題1】在探究電阻一定時電流與電壓關系的實驗中，小明得到的實驗數據如下表所示。 (1)為分析電流與電壓的定量關系，請你在圖17.1-2的方格中建立有關坐標軸并制定其標度，把表中的數據在坐標系中描點。 (2)小英說，從圖中可以看出，這些數據中有一組是明顯錯誤的，跟其他數據的規律完全不同，可能是讀取這組數據時粗心所引起的，分析時需要把它剔除掉。這是哪組數據? 【答案】（1） （2）(2)“1.2V 0.40A”這組數據跟其他數據的規律完全不同，需要剔除。 解析：（1）根據電流電壓的實驗數據，橫軸每個小格為0.1，縱坐標沒小格為0.03.這樣把表格數據每次實驗得到的電壓為橫坐標，對應電流為縱坐標進行描點。 （2）從描出來的一些點看出，除了（1.2,0.40）這個點外，其他一些點連線，都在一條直線上。所以1.2V，0.40A這組數據是錯誤的，應該把它剔除掉。 點評：以電壓數據為橫坐標，對應的電流數據為縱坐標在直角坐標系中描點，將各個點連線，就是I-U圖像。從整體上看哪個點偏離圖線，哪個點對應的數據就是錯誤的。 【習題2】在電阻一定時探究電流與電壓關系的實驗中，小圖17.1-2凱把定值電阻、電流表、電壓表、滑動變阻器、開關和電源連接成了圖17.1-3所示的電路，正準備閉合開關時，旁邊的小蘭急忙攔住他，說接線錯了。請你檢查一下電路，錯在哪里?小蘭發現只要改接一-根導線就可以，請把接錯的那一根導線找出來，打上“x”，再畫線把它改到正確的位置上。 【答案】題中電流表和定值電阻并聯了，錯誤。電壓表串聯接入電路中，也是錯誤的。按照答案如圖所示接線即可。 點評：根據給出的實驗器材，回憶每一個電學儀器正確使用和在電路中連接方法。這樣就可以判斷電路中接線是否正確，對錯誤接線及時改正。  第二部分 課后習題變式練 A ?基礎過關練 1．小剛用如圖所示電路探究“一段電路中電流跟電阻的關系”。在此實驗過程中，當、兩點間的電阻由更換為后，為了探究上述問題，他應該采取的唯一操作是　　 A．保持變阻器滑片不動 B．將變阻器滑片適當向右移動 C．將變阻器滑片適當向左移動 D．適當增加電池的節數 2．如圖是研究電流與電壓、電阻關系的電路圖，實驗分“保持電阻不變”和“保持電壓不變”兩步進行。在“保持電壓不變”這一步實驗時應　　 A．保持滑片的位置不動 B．保持不變 C．更換，并調節滑片到適當位置，保持電壓表示數不變 D．保持電路中電流不變 3．在“探究通過導體的電流與電阻的關系”實驗中，當電壓一定時，得到圖像如圖所示，其中正確的是　　 A． B． C． D． 4．在“探究電流跟電壓、電阻關系”的實驗中，同學們繪制的四條圖線如圖，正確的是　　 A． B． C． D． 5．如圖，若開關閉合后，燈、均不亮，小華同學用電壓表檢查電路故障，當她將電壓表接在兩端時，兩燈都不亮，將電壓表接在兩端，電壓表的示數接近電源電壓，由此可以判斷　　 A．燈短路 B．燈短路 C．燈斷路 D．燈斷路 6．某同學在探究“電流跟電阻、電壓的關系”時，收集到的數據如下表，根據表中數據可得出的實驗結論為　　 A．電阻一定時，電流與電壓成正比 B．電阻一定時，電壓與電流成正比 C．電壓一定時，電阻與電流成反比 D．電壓一定時，電流與電阻成反比 7．在做“探究電流與電阻的關系”實驗中，電路如圖所示。先在、間接入的電阻，移動滑片，使電壓表示數為，讀出電流表示數。接著用的電阻替換的電阻，閉合開關，此時電壓表示數及應進行的操作是　　 A．大于，應將滑片向左滑 B．大于，應將滑片向右滑 C．小于，應將滑片向左滑 D．小于，應將滑片向右滑 8．小聰同學用控制變量法探究“電流與電阻的關系”的實驗中，當兩點的電阻由5歐換成10歐后，下一步的正確操作是　　 A．只將電池數增加1倍 B．只將電池數減半 C．移動滑動變阻器 D．無需任何操作 9．在“探究電流跟電壓之間的關系”時，要求“保持電阻不變”，對此的實驗要求是　　 A．保持滑動變阻器的滑片位置不變 B．保持定值電阻兩端的電壓不變 C．保持定值電阻不變，調節滑動變阻器的滑片到不同的適當位置 D．保持電路中電流不變 10．小明同學利用如圖所示的電路，探究保持電壓不變時，電流跟電阻的關系，得到的數據如下表。 （1）分析表中的數據，可以得出的結論是：　 　。 （2）滑動變阻器在此實驗中的主要作用是：　 　。 11．如圖是某同學探究電流與電阻關系的實驗電路，間可以換接多個不同阻值的電阻。在每次換接電阻后，他都會調節滑動變阻器滑片，其目的是 　　，若電阻由換成，變阻器的滑片應向 　　調節。而換接電阻多次實驗，是為了 　　。 12．如圖所示，這是“探究通過導體的電流與 　　的關系”的實驗電路和依據測得的數據制作的表格，實驗中使用的定值電阻為 　　。 13．小明用電源（電壓保持不變）、電流表、電壓表、滑動變阻器、定值電阻、開關和導線若干，連接電路探究“電流與電壓關系”、連接的電路如圖甲所示。 （1）用筆畫線代替導線，將圖甲所示實驗電路連接完整（要求：滑動變阻器的滑片向左移動時，電流表的示數變大）。 （2）電路連接完成，閉合開關前，滑動變阻器的滑片應移到最 　 　端（選填“左”或“右”）。 （3）閉合開關，移動滑動變阻器的滑片，當滑片移到某位置時，電流表的示數如圖乙所示，則此時電路中的電流為 　 　A。 （4）移動滑動變阻器的滑片從變阻器的一端到另一端，記錄多組電壓和電流值，繪制出定值電阻的U﹣I關系圖象，如圖丙所示。由圖象可知，在電阻一定時，電流與電壓成 　 　。分析數據可知，電源電壓是 　 　，定值電阻是 　 　Ω，滑動變阻器的最大阻值是 　 　Ω。 14．在“探究電流與電壓關系”的實驗中，圖甲是某實驗小組設計的電路，電源電壓保持不變。 （1）請用筆畫線代替導線，在圖甲中完成電路連接，要求滑片向端滑動時，電流表的示數變小； （2）連接電路時，開關應該 　　。閉合開關前，滑動變阻器的滑片應置于 　?。ㄟx填“”或“” 端； （3）檢查無誤后，閉合開關發現電流表幾乎無示數，電壓表示數接近。移動滑片，兩電表示數均無變化，則電路故障可能是 　　； （4）排除故障后，移動滑片到某一位置時電流表示數如圖乙所示，此時通過定值電阻的電流為 　??； （5）實驗中測得五組數據，并繪制出定值電阻的像如圖丙所示。由圖像可得： ①實驗中所用定值電阻的阻值為 　??； ②實驗結論：　??； （6）結合所測數據分析，本實驗所用滑動變阻器的最大阻值應不小于 　??； （7）為了使實驗結論更具普遍性，應 　　，進行多次實驗。 15．某實驗小組用如圖所示的電路探究電流與電阻的關系。 （1）小慶將的定值電阻接入電路，閉合開關，調節滑動變阻器的滑片至恰當位置，并將數據記錄在表中。換用電阻后，應該使定值電阻兩端的電壓保持 　　不變。 （2）將的定值電阻換為后，小慶和小麗對接下來的操作有不同看法：小慶認為應先閉合開關，再將滑片向左移動，使電壓表示數為；小麗認為應先將滑片移到最左端，再閉合開關，然后將滑片向右移動，使電壓表示數為。請問你贊成誰的觀點？　　。簡要說明理由：　　。 B ?能力提升練 16．小明利用如圖所示電路做“探究電流與電阻關系”的實驗，電源電壓恒為，電流表量程為，電壓表量程為。已知阻值可以為、、，實驗時要控制兩端電壓為不變，則下列滑動變阻器符合要求的是　　 A． B． C． D． 17．用如圖所示電路研究電流跟電壓的關系。為了改變定值電阻兩端電壓，設計了三種方案： 甲：在間先后接入電壓不同的電源； 乙：在間先后串聯接入電源與電阻大小不同的定值電阻； 丙：在間串聯接入電源與滑動變阻器。 可行的方案是　　 A．僅有甲 B．僅有乙 C．僅有甲、乙兩種 D．甲、乙、丙都可行 18．在探究“電流與電阻關系”的實驗中，電源電壓保持不變，每次實驗中大小都發生改變的是　　 A．定值電阻兩端的電壓 B．滑動變阻器兩端的電壓 C．電壓表與電流表示數的比值 D．定值電阻與滑動變阻器兩端電壓之比 19．如圖所示是探究電流與電阻的關系”的實驗電路圖，當．間的電阻由換成后，閉合開關，接下來正確的實驗操作應該是　　 A．觀察電流表，向右移動滑片，讓電流表示數保持不變讀取電壓數據 B．觀察電流表，向左移動滑片，讓電流表示數保持不變讀取電壓數據 C．觀察電壓表，向左移動滑片，讓電壓表示數保持不變讀取電流數據 D．觀察電壓表，向右移動滑片，讓電壓表示數保持不變讀取電流數據 20．如圖是“探究電流與電壓關系”的電路圖，實驗中需要控制電阻一定，以下說法正確的是　　 A．保持滑片的位置不變 B．保持不變，調節滑片到不同的適合位置 C．控制和的阻值之比一定 D．為了方便觀察實驗現象，可以將換成小燈泡 21．小紅用如圖所示的電路圖，探究通過導體的電流與導體電阻關系（電源電壓恒定），移動滑動變阻器滑片時，應特別觀察的是　　 A．變阻器滑片 B．定值電阻 C．電流表示數 D．電壓表示數 22．小宇探究導體中的電流與導體電阻的關系時，設計了如圖甲所示電路，實驗中，當他把定值電阻換成時，滑動變阻器的滑片應向右移動，這樣操作的目的是：　??；如圖乙是根據測量數據繪制的圖像。分析數據可得：當電壓一定時，導體中的電流與導體的電阻成 　　。 23．在探究電流與電阻的關系時，電源電壓為，選用的四個定值電阻的阻值分別為、、、。 （1）圖甲所示實驗電路有一根導線連接錯誤，請在連接錯誤的導線上打“”并補畫出正確的連線。 （2）閉合開關前，滑片應置于最 　?。ㄟx填“左”或“右” 端。 （3）先將的定值電阻接入電路，閉合開關并移動滑片至電壓表示數為時，電流表示數如圖乙所示，為 　　。 （4）斷開開關，將的定值電阻換上后閉合開關，應將滑動變阻器的滑片向 　　移動，確保電壓表的示數為。 （5）換成和的電阻，重復上述實驗，并收集實驗數據如下表所示。由數據可知，電壓一定時，　　。 （6）本實驗中滑動變阻器的主要作用是 　?。粸轫樌瓿蓪嶒?，選用滑動變阻器的最大阻值應大于 　　。 24．小明利用圖甲所示電路探究“電流與電阻的關系”。已知電源電壓恒為，實驗提供的定值電阻的阻值分別為、、、、，滑動變阻器規格為“，”。 （1）用筆畫線代替導線將圖甲所示電路補充完整，要求滑動變阻器的滑片向右移動時，電流表示數變大。 （2）正確連接電路后，閉合開關前，應將滑動變阻器的滑片調至 　　端（選填“左”或“右” 。 （3）當定值電阻為時，移動滑片至適當位置，記錄兩電表示數。其中電壓表指針所指位置如圖乙所示，它的示數為 　?。浑娏鞅淼氖緮祽獮?　　。 （4）將換為時，在記錄數據前，小明應先調節 　　，使 　　，實驗中可更換定值電阻的最大值是 　　。 （5）小明重新調整電壓的設定數值，進行了5次實驗，根據實驗數據畫出電流與電阻關系的圖像如圖丙。實驗中定值電阻兩端的電壓為 　　不變。根據圖丙可得出“在電壓一定時，通過導體的電流與導體的電阻成 　　”（選填“正比”或“反比” 的實驗結論。 25．小明利用下圖所示的電路做“探究通過導體的電流與導體電阻的關系”的實驗，他使用的器材有：兩節干電池，阻值為、、的定值電阻，“，”的滑動變阻器，電流表，電壓表和開關各一只，導線若干。 （1）小明連接的部分實驗電路如圖甲所示，請用筆畫線代替導線將圖甲中的實驗電路連接完整，要求滑片向左移動時電流表示數增大。 （2）正確連接電路后，小明首先將接入電路中，移動滑動變阻器滑片，兩端的電壓如圖乙所示，讀出電流表的示數。 ①小明將用替換接入電路，接下來他應該進行的具體操作是 　　，讀出電流表的示數。 ②小明用替換接入電路中進行實驗，發現無論怎樣移動滑動變阻器的滑片，兩端的電壓始終無法達到實驗需要的數據，經檢查，電路連接無誤，各元件均完好，請你幫他找出一種可能的原因 　　。 ③在不改變電路連接方式和定值電阻的前提下，針對②中的問題，怎樣改進實驗，請寫出你的辦法：　　。 （3）實驗結束后，小明把圖甲的電阻換成小燈泡，能否完成該實驗？　??；圖丙是根據實驗數據繪制的小燈泡的圖像，其中為小燈泡圖像的是 　　（填“”“ ” ，依據是 　　。  參考答案 第十七章 歐姆定律 第1節 電流與電壓和電阻的關系 A ·基礎過關練 1．【答案】 【解答】解：在滑動變阻器的電阻值不變的情況下，電路中由于將的定值電阻換成的定值電阻，使整個電路的總電阻增大。 利用公式可知，電路中的總電流減小。 根據可知，此時滑動變阻器兩端的電壓的減小， 根據串聯電路的總電壓等于各分電壓之和可知，定值電阻兩端的電壓變大； 要使電壓表的示數不變，只能減小電路中的電流，所以要使電路中的電阻增大，即滑片向右端移動增大電阻。 故選：。 2．【答案】 【解答】解：研究電流跟電阻的關系時，保持電壓不變，更換，并調節滑片到適當位置，保持電壓表示數不變，討論電流跟電阻的關系。 故選：。 3．【答案】 【解答】解：根據歐姆定律可知，在電壓一定時，通過導體的電流與導體的電阻成反比，故正確。 故選：。 4．【答案】 【解答】解：、在電阻一定時，通過導體的電流與導體兩端電壓成正比，故正確； 、在電壓一定時，通過導體的電流與導體的電阻成反比，與電阻的倒數成正比，故錯誤； 、在電阻一定時，通過導體的電流與導體兩端電壓成正比，故錯誤； 、在電壓一定時，通過導體的電流與導體的電阻成反比，故錯誤。 故選：。 5．【答案】 【解答】解：開關閉合后，燈、均不亮，由于只有一個燈泡出現了故障，所以故障是斷路現象； 當她將電壓表接在兩端時，兩燈都不亮，這說明電路仍然是斷開的，將電壓表接在兩端，電壓表的示數接近電源電壓，說明電壓表與電源之間是接通的，所以故障是燈斷路。 故選：。 6．【解答】解： 由表中數據，電流與電阻之積為： ，為一定值， 故可得出結論：電壓一定時，電流與電阻成反比。只有正確； 故選：。 7．【答案】 【解答】解：當、兩點間的電阻由更換為后，間的電壓將增大，該實驗要控制間的電壓不變，所以下一步的操作是：向右滑動滑片，使滑動變阻器連入的電阻變大（分壓變大），使間的電壓減小，直到電壓表的示數為為止。 故選：。 8．【解答】解：利用控制變量法探究“電流與電阻的關系”的實驗中，要控制電阻兩端的電壓不變； 當兩點的電阻由5歐換成10歐后，電路中的總電阻變大， 根據歐姆定律可知，電路中的電流變小，滑動變阻器兩端的電壓變小， 根據串聯電路總電壓等于各分電壓之和可知，兩點的電壓變大， 要使電壓表的示數不變，應調節滑動變阻器的滑片。 、適當增加電池的節數，電壓表的示數也會變得更大，故不可行； 、只將電池數減半，電壓表的示數， 即電壓表的示數不能保持不變，故不可行； 、通過調節滑動變阻器接入電路中的電阻改變電阻兩端的電壓和通過的電流，達到多次多次測量的目的，故可行； 、可行，不可行。 故選：。 9．【答案】 【解答】解：探究電流與電壓關系時，要求“保持電阻不變”，定值電阻是研究對象，通過移動變阻器的滑片，改變定值電阻兩端的電壓和通過的電流，從而多次測量得出普遍性的規律，故正確；錯誤。 故選：。 10．【解答】解：（1）從表中的數據知在電壓不變時，電阻增大到原來的幾倍，電流就減小到原來的幾分之一。所以電壓一定時，導體中的電流跟導體的電阻成反比。 （2）滑動變阻器的作用在這個實驗中有兩個，一是保護電路，二是保持電阻兩端的電壓不變。 11．【答案】控制間電壓不變；右；得出普遍性的規律 【解答】解：（1）通過導體電流的大小與導體的電阻和導體兩端的電壓有關，要探究電流與電阻的關系，需控制導體兩端的電壓不變，改變導體的電阻大小，所以在每次換接電阻后，他應調節滑動變阻器滑片控制間電壓不變； （2）定值電阻由換成時，根據串聯分壓特點可知定值電阻兩端的電壓變大，為保證定值電阻兩端的電壓不變，應讓滑動變阻器兩端的電壓變大，根據串聯分壓特點可知，滑動變阻器接入電路的阻值應變大，滑動變阻器的滑片應向右調節； （3）本實驗中換接電阻多次測量的目的是為了得出普遍性的結論。 故答案為：控制間電壓不變；右；得出普遍性的規律。 12．【答案】導體兩端的電壓；5 【解答】解：根據表格中記錄的物理量是通過導體的電流和電壓，利用表格數據結合歐姆定律可計算出實驗中使用的定值電阻大?。?， 由此可判斷該實驗探究的是在導體電阻一定時，通過導體的電流與導體兩端的電壓的關系。 故答案為：導體兩端的電壓；5。 13．【答案】（1）；（2）右；（3）0.16；（4）正比；4.5V；15。 【解答】解：（1）滑動變阻器的滑片向左移動時電流表的示數變大，故滑片向左移動時阻值變小，則應接入左下端，如圖所示：； （2）為了保護電路，閉合開關前，應將滑片移到阻值最大處，即最右端； （3）電流表所選量程為0～0.6A，分度值為0.02A，讀數為0.16A； （4）由圖象可知，在電阻一定時，通過定值電阻的電流與電阻兩端的電壓成正比； 當滑片位于最左端時，滑動變阻器接入的電阻為零，電路中只有定值電阻接入電路，此時電壓表的示數即為電源電壓，根據U﹣I圖象，可知電源電壓U＝4.5V，此時電流I＝0.3A，故電阻R＝＝＝15Ω； 當滑片位于最左端，滑動變阻器接入最大阻值，根據串聯電路分壓的特點，則滑動變阻器的電壓U滑＝4.5V﹣1.5V＝3V； 滑動變阻器的最大阻值R滑＝＝＝30Ω。 故答案為：（1）；（2）右；（3）0.16；（4）正比；4.5V；15。 14．【答案】（1）見解析；（2）斷開；；（3）斷路；（4）0.3；（5）①5；②導體電阻一定時，通過導體的電流與導體兩端的電壓成正比；（6）25； （7）改變電源電壓或者更換不同阻值的定值電阻。 【解答】解：（1）滑片向端滑動時，電流表的示數變小，說明變阻器連入電路的阻值變大，所以應選擇接線柱將其串聯入電路中，如圖所示： （2）為了保護電路，連接電路時，應斷開開關，將變阻器滑片置于最大值端； （3）閉合開關，電流表幾乎無示數，說明電路可能有斷路， 電壓表有示數，接近電源電壓，說明電壓表與電源連通測電源電壓，則導致這種現象可能的原因是斷路，這樣電壓表被串聯入電路中，所以移動滑片，兩表示數無變化； （4）由圖乙知，電流表選用小量程，分度值為，讀數是； （5）①由圖象知，當兩端電壓為時，通過的電流為， 根據可得，； ②由圖丙知，繪制出電阻的圖象為過原點的直線，據此可得結論：導體電阻一定時，通過導體的電流與導體兩端的電壓成正比； （6）根據圖象知，五次實驗中，兩端電壓最小為，根據串聯電路的特點知，此時變阻器兩端電壓為，通過變阻器的電流為， 此時變阻器連入電路的阻值， 實驗所用滑動變阻器的最大阻值應不小于。 （7）為了使實驗結論更具普遍性，應改變電源電壓或者更換不同阻值的定值電阻進行多次實驗。 故答案為：（1）見解析；（2）斷開；；（3）斷路；（4）0.3；（5）①5；②導體電阻一定時，通過導體的電流與導體兩端的電壓成正比；（6）25； （7）改變電源電壓或者更換不同阻值的定值電阻。 15．【答案】（1）3；（2）小麗；若先閉合開關，由于定值電阻阻值變大，則定值電阻兩端電壓變大，會超過，超過電壓表的量程，會損壞電壓表 【解答】解：（1）把實驗序號1中的電阻和電流數據代入歐姆定律可以得到定值電阻兩端的電壓，當更換換用10歐電阻后，應該使定值電阻兩端的電壓保持不變。 （2）若先閉合開關，由于定值電阻阻值變大，則定值電阻兩端電壓變大，會超過，即超過電壓表的量程，會損壞電壓表，而小麗先將滑片移到最左端，再閉合開關，保護了電路的安全；所以小慶的方法不妥當，小麗的方法妥當。 故答案為：（1）3；（2）小麗；若先閉合開關，由于定值電阻阻值變大，則定值電阻兩端電壓變大，會超過，超過電壓表的量程，會損壞電壓表。 B·能力提升練 16．【答案】 【解答】解：由電路圖可知，定值電阻與變阻器串聯，電壓表測兩端的電壓，電流表測電路中的電流。 當定值電阻阻值最小時，電路中的電流最大，即： ，不超過電流表的量程，但選項中滑動變阻器不符合要求； 當定值電阻阻值最大時，電路中的電流最小，滑動變阻器接入電路中電阻值最大，此時電路中的電流為： ， 滑動變阻器兩端的電壓為： ， 則滑動變阻器接入電路中的最大阻值： ， 故選項不符合題意，選項符合題意。 故選：。 17．【答案】 【解答】解：研究電流跟電壓的關系時，應控制電阻的阻值不變，改變電阻兩端的電壓，則 甲：多節干電池串聯接入時，改變干電池串聯的節數時電源的電壓發生變化，兩端的電壓發生變化，方法可行； 乙：電池先后與不同定值電阻串聯接入，定值電阻的阻值不同，分得的電壓不同，定值電阻兩端的電壓不同，方法可行； 丙：電池與滑動變阻器串聯接入時，移動滑動變阻器滑片改變接入電路中的電阻，從而改變電路中的電流和兩端的電壓，方法可行； 綜上可知，甲、乙、丙三種方案均可行。 故選：。 18．【解答】解：首先要了解研究電流與電阻關系的做法：采用如圖所示的電路，讀出電壓表和電流表示數，多次更換定值電阻，每次更換后先調節滑動變阻器的滑片，使電壓表示數與原來相同，再讀出電流表的示數，最后通過多次實驗的數據總結電流與電阻的關系。 ．本實驗要控制定值電阻兩端電壓不變，故不符合題意； ．電源總電壓不變，控制定值電阻兩端電壓也不變，根據可知，滑動變阻器兩端電壓也不變，故不符合題意； ．根據可知，電壓表與電流表示數比值等于定值電阻阻值，每次實驗要更換不同阻值的定值電阻，所以不是定值，故符合題意； ．定值電阻和滑動變阻器兩端電壓都不變，故二者比值也不變，故不符合題意。 故選：。 19．【答案】 【解答】解： 根據串聯分壓原理可知，將定值電阻由改接成的電阻，電阻增大，其分得的電壓增大； 探究電流與電阻的實驗中應控制電壓不變，即保持電阻兩端的電壓不變，根據串聯電路電壓的規律可知，應增大滑動變阻器分得的電壓，由分壓原理，應增大滑動變阻器連入電路中的電阻，所以滑片應向右端移動，使電壓表的示數保持不變，并讀取電流數據。 只有正確，錯誤。 故選：。 20．【答案】 【解答】解：、“探究電流與電壓關系”，應控制定值電阻的阻值不變，改變滑動變阻器的滑片位置，多次實驗，記錄多組電流和電壓值，得出普遍規律，故保持不變，調節滑片到不同的適合位置，控制和的阻值之比會發生變化，故錯誤、正確； 、燈泡的電阻隨溫度的變化為變化，故為了方便觀察實驗現象，不可以將換成小燈泡，故錯誤。 故選。 21．【答案】 【解答】解：研究通過導體的電流與導體電阻的關系，應控制電阻兩端電壓不變，更換電阻后為保持電阻兩端電壓不變，應移動滑動變阻器滑片，移動變阻器滑片時，眼睛應注視電壓表示數。 故選：。 22．【答案】控制定值電阻兩端的電壓不變；反比。 【解答】解：由圖象可知，電阻兩端的電壓：；根據串聯電路的分壓原理可知，將定值電阻由改接成的電阻，電阻增大，其分得的電壓增大；探究電流與電阻關系的實驗中應控制定值電阻兩端的電壓不變，根據串聯電路電壓的規律可知，為了保持定值電阻兩端電壓不變，應增大滑動變阻器分得的電壓，由串聯分壓的分壓原理可知，應增大滑動變阻器連入電路中的電阻，所以滑片應向右端移動，使電壓表的示數為不變。分析數據可得：當電壓一定時，導體中的電流與導體的電阻成反比。 故答案為：控制定值電阻兩端的電壓不變；反比。 23．【答案】（1）見解答圖；（2）左；（3）0.2；（4）右；（5）通過導體的電流與導體的電阻成反比；（6）控制定值電阻兩端的電壓不變；20。 【解答】解：（1）原電路圖中，定值電阻和電壓表沒有接入電路是錯誤的，在探究電流與電阻的關系實驗中，定值電阻、滑動變阻器和電流表串聯，電壓表并聯在定值電阻兩端，如下圖所示： ； （2）為了保護電路，閉合開關前，滑片應置于阻值最大處，即最左端； （3）由圖甲可知，電流表選用小量程；移動滑片至電壓表示數為時，電流表示數如圖乙所示，電流表分度值，其示數為； （4）實驗中，當把的電阻換成的電阻后，根據分壓原理，電阻兩端的電壓變小，研究電流與電阻關系時要控制電壓不變，根據串聯電路電壓的規律，要減小滑動變阻器兩端的電壓，由分壓原理，要減小滑動變阻器電阻阻值，故應把滑動變阻器滑片向右滑動，確保電壓表的示數為； （5）由表中數據可知，電流與電阻的乘積為，為一定值，故由數據可知，電壓一定時，通過導體的電流與導體的電阻成反比； （6）本實驗中滑動變阻器的主要作用是控制定值電阻兩端的電壓不變； 實驗中使用的定值電阻阻值最大為，定值電阻兩端的電壓始終保持，根據串聯電路電壓的規律，滑動變阻器分得的電壓：，滑動變阻器分得的電壓為電壓表示數的倍，根據分壓原理，當接入電阻時，滑動變阻器連入電路中的電阻為：，即所選擇的滑動變阻器的最大阻值不能小于。 故答案為：（1）見解答圖；（2）左；（3）0.2；（4）右；（5）通過導體的電流與導體的電阻成反比；（6）控制定值電阻兩端的電壓不變；20。 24．【答案】（1）見上圖（2）左； （3）2；0.4；（4）滑動變阻器；電壓表示數為；15；（5）3；反比。 【解答】解：（1）滑動變阻器和電阻串聯接入電路，滑動變阻器應選擇一上一下兩個接線柱接入電路，滑動變阻器的滑片向右移動時，電流表示數變大，則滑動變阻器的滑片向右移動時，滑動變阻器接入電路的電阻應變小，如圖： （2）閉合開關前，應將滑動變阻器的滑片調至阻值最大處，即滑動變阻器最左端； （3）接入的定值電阻，根據圖乙讀出電壓表示數為，由歐姆定律可得電流表的示數為：； （4）探究電流與電阻的關系時要使定值電阻兩端的電壓不變，故更換電阻后應先調節滑動變阻器，使電壓表示數為不變； 滑動變阻器的規格為“”，串聯電路總電壓等于各部分電壓之和，則滑動變阻器兩端的電壓為：， 由串聯分壓原理可知，當滑動變阻器接入電路的阻值最大時，定值電阻接入電路的阻值最大， 此時通過電路的電流為：， 串聯電路各處電流相等，則實驗中可更換定值電阻的最大值為：； （5）由圖丙可知實驗中定值電阻兩端的電壓為：， 分析圖像可知，在電壓一定時，通過導體的電流與導體的電阻成反比。 故答案為：（1）見上圖（2）左； （3）2；0.4；（4）滑動變阻器；電壓表示數為；15；（5）3；反比。 25．【答案】（1）；（2）①移動滑動變阻器的滑片，使電壓表的示數為時；②滑動變阻器的阻值太小了；③換用阻值較大的滑動變阻器；（3）不能；；燈泡的電阻隨溫度的升高而增大。 【解答】解：（1）滑動變阻器要一上一下串聯在電路中，電壓表要并聯在定值電阻兩端，本題要求滑片向左移動時電流表示數增大，所以此時滑動變阻器接入電路的電阻要變小，左下的接入線柱必須接入電路，如圖所示： 。 （2）①小明將用替換接入電路，接下來他應該進行的具體操作是：移動滑動變阻器的滑片，使電壓表的示數為時，讀出電流表的示數。 ②小明用替換接入電路中進行實驗，發現無論怎樣移動滑動變阻器的滑片，兩端的電壓始終無法達到實驗需要的數據，經檢查，電路連接無誤，各元件均完好，可能原因是：滑動變阻器的阻值太小了。 ③在不改變電路連接方式和定值電阻的前提下，針對②中的問題，改進的方法是：換用阻值較大的滑動變阻器。 （3）實驗結束后，小明把圖甲的電阻換成小燈泡，不能完成該實驗，因為燈泡的電阻隨溫度的升高而增大，圖丙是根據實驗數據繪制的小燈泡的圖像，其中為小燈泡圖像的是，不是正比例函數。 故答案為：（1）；（2）①移動滑動變阻器的滑片，使電壓表的示數為時；②滑動變阻器的阻值太小了；③換用阻值較大的滑動變阻器；（3）不能；；燈泡的電阻隨溫度的升高而增大。電阻102030電流0.300.150.10電阻5610152030電流0.60.50.30.20.150.13.02.01.00.600.400.20實驗序號電阻電流150.6210320電壓6電阻30201510電流0.30.40.60
