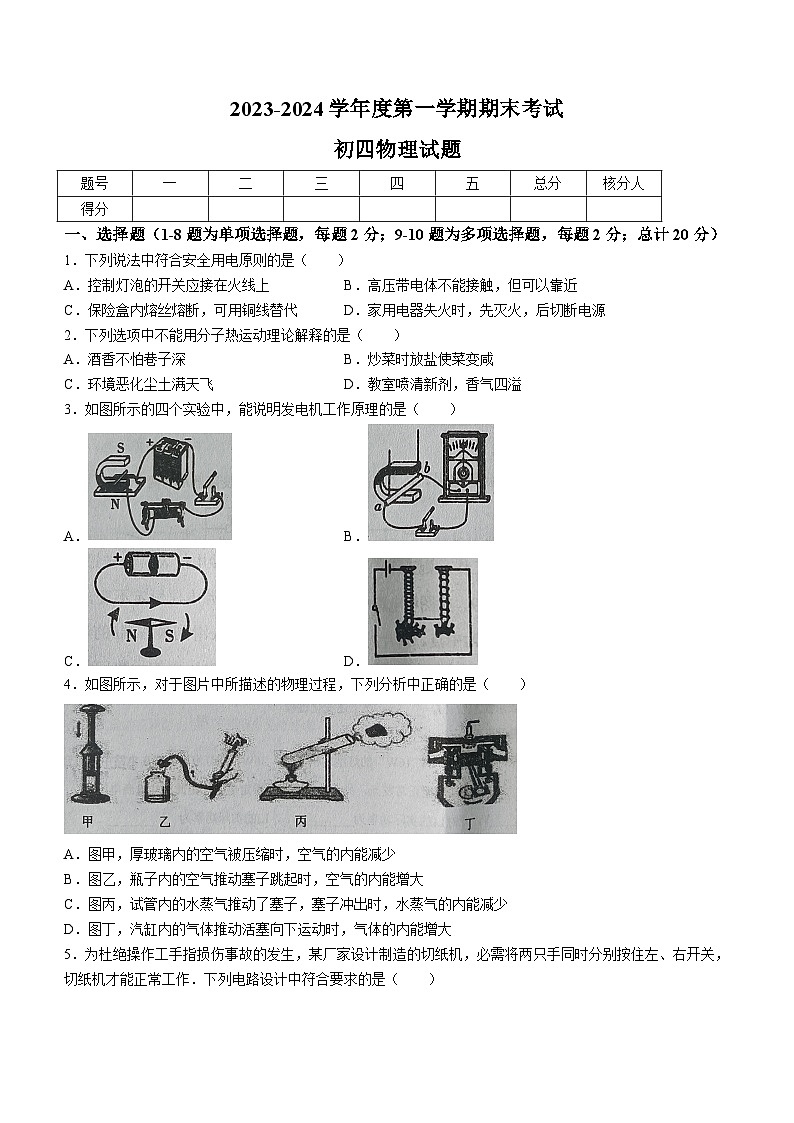

黑龍江省綏化市望奎縣2023-2024學年九年級（五四制）上學期期末考試物理試題

這是一份黑龍江省綏化市望奎縣2023-2024學年九年級（五四制）上學期期末考試物理試題，共10頁。試卷主要包含了選擇題，填空題，作圖，實驗探究，計算題等內容，歡迎下載使用。
一、選擇題（1-8題為單項選擇題，每題2分；9-10題為多項選擇題，每題2分；總計20分）
1．下列說法中符合安全用電原則的是（ ）
A．控制燈泡的開關應接在火線上B．高壓帶電體不能接觸，但可以靠近
C．保險盒內熔絲熔斷，可用銅線替代D．家用電器失火時，先滅火，后切斷電源
2．下列選項中不能用分子熱運動理論解釋的是（ ）
A．酒香不怕巷子深B．炒菜時放鹽使菜變咸
C．環境惡化塵土滿天飛D．教室噴清新劑，香氣四溢
3．如圖所示的四個實驗中，能說明發電機工作原理的是（ ）
A．B．
C．D．
4．如圖所示，對于圖片中所描述的物理過程，下列分析中正確的是（ ）
A．圖甲，厚玻璃內的空氣被壓縮時，空氣的內能減少
B．圖乙，瓶子內的空氣推動塞子跳起時，空氣的內能增大
C．圖丙，試管內的水蒸氣推動了塞子，塞子沖出時，水蒸氣的內能減少
D．圖丁，汽缸內的氣體推動活塞向下運動時，氣體的內能增大

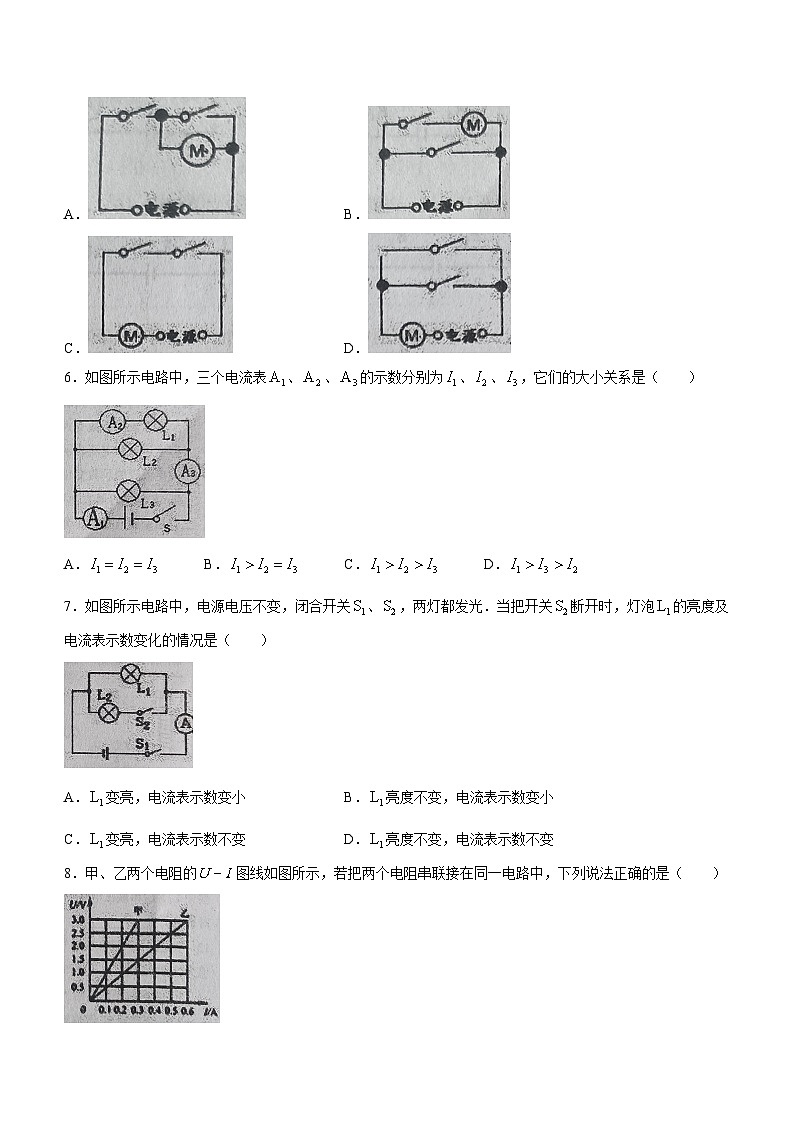

5．為杜絕操作工手指損傷事故的發生，某廠家設計制造的切紙機，必需將兩只手同時分別按住左、右開關，切紙機才能正常工作．下列電路設計中符合要求的是（ ）
A．B．
C．D．
6．如圖所示電路中，三個電流表、、的示數分別為、、，它們的大小關系是（ ）
A．B．C．D．
7．如圖所示電路中，電源電壓不變，閉合開關、，兩燈都發光．當把開關斷開時，燈泡的亮度及電流表示數變化的情況是（ ）
A．變亮，電流表示數變小B．亮度不變，電流表示數變小
C．變亮，電流表示數不變D．亮度不變，電流表示數不變

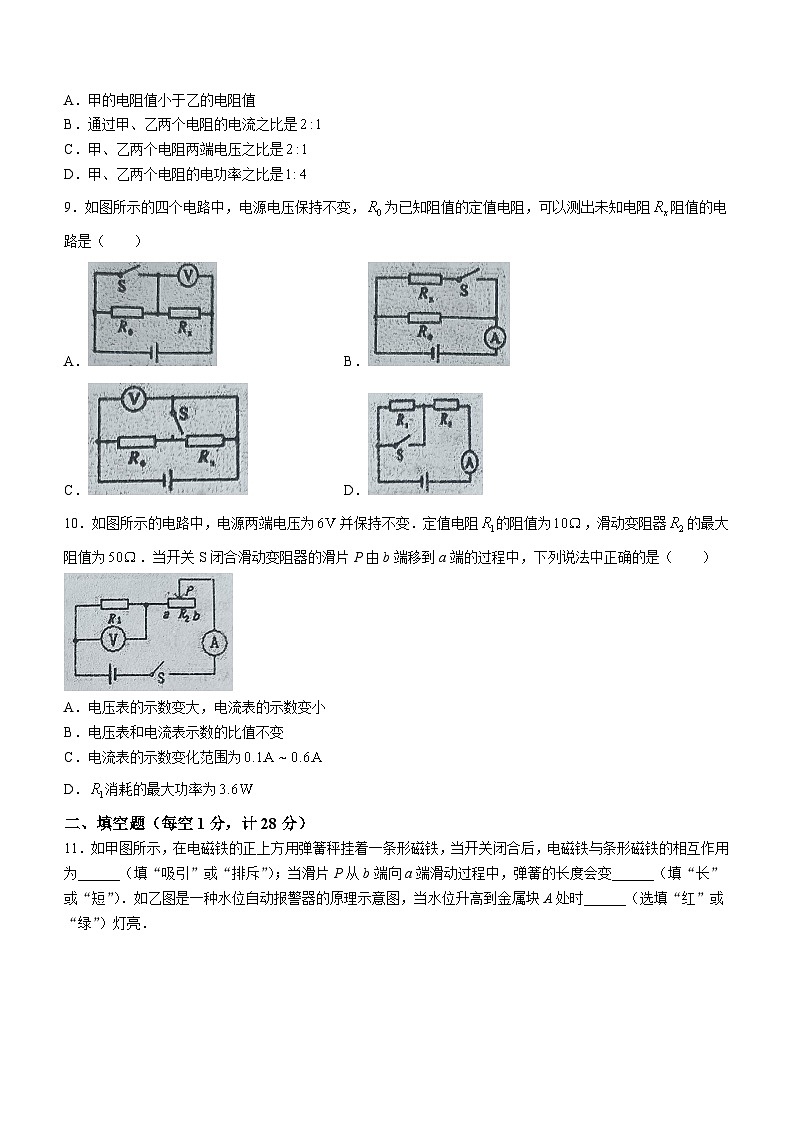

8．甲、乙兩個電阻的圖線如圖所示，若把兩個電阻串聯接在同一電路中，下列說法正確的是（ ）
A．甲的電阻值小于乙的電阻值
B．通過甲、乙兩個電阻的電流之比是
C．甲、乙兩個電阻兩端電壓之比是
D．甲、乙兩個電阻的電功率之比是
9．如圖所示的四個電路中，電源電壓保持不變，為已知阻值的定值電阻，可以測出未知電阻阻值的電路是（ ）
A．B．
C．D．
10．如圖所示的電路中，電源兩端電壓為并保持不變．定值電阻的阻值為，滑動變阻器的最大阻值為．當開關S閉合滑動變阻器的滑片P由b端移到a端的過程中，下列說法中正確的是（ ）
A．電壓表的示數變大，電流表的示數變小
B．電壓表和電流表示數的比值不變
C．電流表的示數變化范圍為
D．消耗的最大功率為
二、填空題（每空1分，計28分）
11．如甲圖所示，在電磁鐵的正上方用彈簧秤掛著一條形磁鐵，當開關閉合后，電磁鐵與條形磁鐵的相互作用為______（填“吸引”或“排斥”）；當滑片P從b端向a端滑動過程中，彈簧的長度會變______（填“長”或“短”）．如乙圖是一種水位自動報警器的原理示意圖，當水位升高到金屬塊A處時______（選填“紅”或“綠”）燈亮．
12．如圖所示的電路中，要使、并聯在電路中，只能閉合開關______．要使、串聯在電路中；只能閉合開關______．為了防止電路出現短路，不能同時閉合開關______．
13．雙能源（汽油和天然氣）汽車以其經濟、污染小等優點倍受人們青睞．（已知汽油的熱值為．天然氣的熱值為）
（1）內燃機是汽車的“心臟”，它是把______能轉化為______能的機器．
（2）完全燃燒汽油放出的熱量與完全燃燒______的天然氣放出的熱量相等．
14．如圖所示，電源電壓恒定，當開關閉合，斷開時，電壓表的示數為；當斷開，閉合時，電壓表的示數為，則燈兩端電壓為______V，電源電壓為______V．
15．如圖甲電路所示，電源電壓不變，小燈泡標有“”字樣，小燈泡的電流隨電壓變化曲線如圖乙．小燈泡正常發光時電阻______；電壓表示數為時，小燈泡的電功率______W；當電壓表的示數為時，整個電路內消耗的電能是______J．
16．生活中有許多關于熱現象的例子．烤熟的山芋香氣撲鼻，該現象表明：
______________________________________________________________________________．
兩個底面平整．干凈的鉛柱壓緊后會粘在一起，需要用一定的外力才能將它們拉開，該實驗表明：
____________________________________________________________________________________．
17．有兩個電阻，，若把它們串聯接在電路中，總電阻是______，和兩端電壓之比______．并聯在電路中時，經過和的電流之比______．
18．某電能表表盤上標有“”，用該電能表和手表來測算某電燈的電功率，發現轉盤轉15轉用了，則這只電燈的電功率是______W．若電路中只有2個的電燈在工作，則工作______秒電能表轉盤轉過20轉．
19．如圖甲電路中，電源電壓恒定不變，為定值電阻．a、b為滑動變阻器的兩個端點，c為中點．滑片P從中點c骨到最右端b的過程中，的功率變化了，電壓表的示數U隨變化的圖像如圖乙．則滑片在中點c時與最右端b時的電流表示數之比______．在上述變化過程中，總功率變化了______W．
20．某同學把標有“”的燈泡和“”的燈泡串聯在電路中，閉合開關后，其中一只燈泡能正常發光，另一只沒有達到額定電壓．由此可知電源電壓為______V，此時的實際功率為______，的實際功率為______．
21．如圖所示電路中，閉合開關S，移動滑動變阻器的滑片P，當電壓表的示數為時，電流表示數為：當電壓表的示數為時，電流表示數為，則電阻為______，電源電壓為______V．
三、作圖（每圖2分，計4分）
22．（1）把帶有開關的電燈，三孔插座正確地連入圖的家庭電路中．
（2）實驗如圖乙所示，閉合開關，導體向右運動，說明通電導體在______中受到力的作用．使導體向左運動的方法______（寫一種即可）
四、實驗探究（每空，每圖一分，共27分）
23．某小組的同學做“比較不同物質的吸熱能力”的實驗，他們使用了如圖所示的裝置．
（1）在設計實驗方案時，需要確定以下控制的變量，你認為其中多余的是______．
A．采用完全相同的加熱方式B．酒精燈里所加酒精量相同
C．取相同質量的水和另一種液體D．盛放水和另一種液體的容器相同
（2）加熱到一定時刻，水開始沸騰，此時的溫度如圖丙所示，則水的沸點是______，這表明實驗時的大氣壓強______（選填“大于”、“小于”或“等于”）一個標準大氣壓．
（3）而另一種液體相應時刻并沒有沸騰，但是溫度計的示數比水溫要高的多．請你就此現象進行分析，本實驗的初步結論為：不同物質的吸熱能力______（選填“相同”或“不同”）．你認為是______的比熱容更大些．
24．馬虎同學測量小燈泡的電阻時，連接的電路如圖：
（1）老師檢查其所接電路，發現有一根導線連接錯誤，請你在連接錯誤的導線上打“×”，并畫出正確的連接．若不改正電路，閉合開關，燈泡將______，電壓表會出現______（兩空均填觀察到的現象）．
（2）馬虎同學改正錯誤后，按正確的操作測得的數據如上表：則從表中計算出三次小燈泡的電阻不相等，你認為導致本結果的原因可能是______．
25．在“探究通過導體的電流與電壓和電阻的關系”實驗中，有如下器材：電壓表、電流表、滑動變阻器、開關、兩節干電池、定值電阻R（分別為、、、、）、導線若干．小明在實驗時連接的電路如圖所示．
（1）在探究“電流與電壓的關系”實驗中：
①仏合開關前，要將滑動變阻器滑片移至______（填“A”或“B”）端；電路中滑動變阻器起到保護電路元件安全和______的作用；
②閉合開關S，無論如何移動滑動變阻器的滑片P，發現電流表示數幾乎為零，電壓表示數約為，此時，電路出現的故障可能是______；小明排除故障后繼續實驗．
（2）在探究“電流與電阻的關系”實驗中：
①電路中滑動變阻器起到保護電路元件安全和______的作用；
②小明先將的電阻接入，閉合開關，調節滑動變阻器的滑片，直到電壓表示數為，記下電流表示數；接著在滑動變阻器的滑片位置不變，把R換為的電阻時，應向______（填“A”或“B”）方向移動變阻器的滑片P，才能使電壓表示數為，同時記下電流表的示數；
③若要使所給的5個定值電阻分別接入電路中都能正常進行實驗，應該選取至少標有______的滑動變阻器；
④根據多次測量數據描繪出電流隨電阻變化的曲線如圖所示，小明由圖像得出的結論是：______．
（3）若繼續使用該實驗電路，還可以進行的實驗有______（只要求填寫一個實驗名稱）．
26．用伏安法測小燈泡的電功率和正常發光時的電阻，已知燈的額定電壓為．電源電壓保持不變．
（1）①在圖甲中，已完成了一部分的電路連接，請你繼續完成實驗電路的連接．
②小明在檢查電路連接正確后，閉合開關，發現小燈泡不亮，電壓表有示數，電流表示數為0，則產生這個故障的原因可能是（ ）
A．燈泡短路B．燈泡斷路C．電壓表短路D．電流表斷路
（2）排除故障后在閉合開關前，圖中滑動變阻器的滑片應放在______（填“A”或“B”）端．
（3）測電功率的原理是______；測電阻的原理是______．
（4）如果在調節滑動變阻器的時候，電壓表的示數如圖乙所示，為了測定燈的額定功率，應將滑片向______（填“A”或“B”）端調節．
（5）調節滑片P，使燈正常發光時，電流表的示數如圖丙所示，則燈泡的額定功率為______W，此時，燈泡的電阻為______
（6）實驗結束后，小明靈機一動，將上圖甲中的燈泡換成阻值為的定值電阻R，繼續探究電流與電壓的關系，通過實驗所得數據可歸納電流與電壓的關系為______．
（7）小明找來、、定值電阻各一個，可繼續探究______關系．
五、計算題（27題6分；28題8分29題7分；計21分）
27．某物理興趣小組的同學，用煤爐給的水加熱，同時他們繪制了如圖所示的加熱過程中水溫隨時間變化的圖線．若在內完全燃燒了的煤，水的比熱容為，煤的熱值約為．
求：（1）煤完全燃燒產生的熱量：
（2）經過時間加熱，水所吸收的熱量；
（3）煤爐燒水時的熱效率．
28．某種電熱飲水機有加熱和保溫兩種工作狀態（由機內溫控開關自動控制）
（1）當S閉合，斷開時，飲水機處于______（填“加熱”或“保溫”）狀態．
（2）求保溫時的電流和的阻值．
（3）將一滿熱水箱的水從20℃加熱到80℃需要吸收多少熱量?若加熱效率為90%，需多長時間?
[，]
29．如圖甲所示，電源電壓恒定，為定值電阻．將滑動變阻器的滑片從a端滑到b端的過程中，電壓表示數U與電流表示數I間的關系圖象如圖乙所示．
求：（1）滑動變阻器R的最大阻值；
（2）電源電壓；
（3）當R阻值為多大時功率最大并求出R的最大電功率．
2023-2024學年度第一學期期末考試
初四物理試題參考答案
一、1．A 2．C 3．B 4．C 5．C 6．D 7．B 8．C
9．ABD 10．BCD
二、11．排斥 長 紅12．
13．內 機械 414．1.5 4.5
15．6 2.1 4516．分子無規則運動 分子間有引力
17．5 18．100 200
19． 0.620．16 16 16
21．6 9
三、22．略
四、
23．（1）B （2）98 小于 （3）不同 水
24（1）圖略 不亮 有示數 （2）燈絲電阻受溫度影響
25．（1）①A 改變電壓 ②R斷路
（2）①控制定值電阻兩端電壓不變 ②A ③5 ④電壓一定電流與電阻成反比
（3）伏安法測電阻
26．（1）圖略 （2）B （3）A
（4） （5）0.5 12.5
（6）電阻一定電流與電壓成正比
（7）電壓一定電流與電阻成反比
五、略
題號
一
二
三
四
五
總分
核分人
得分
實驗次數
1
2
3
電壓
2.0
2.5
2.8
電流
0.20
0.24
0.25
電壓
1
2
3
電流
0.2
0.4
0.6
熱水箱容量
額定電壓
加熱功率
保溫功率
