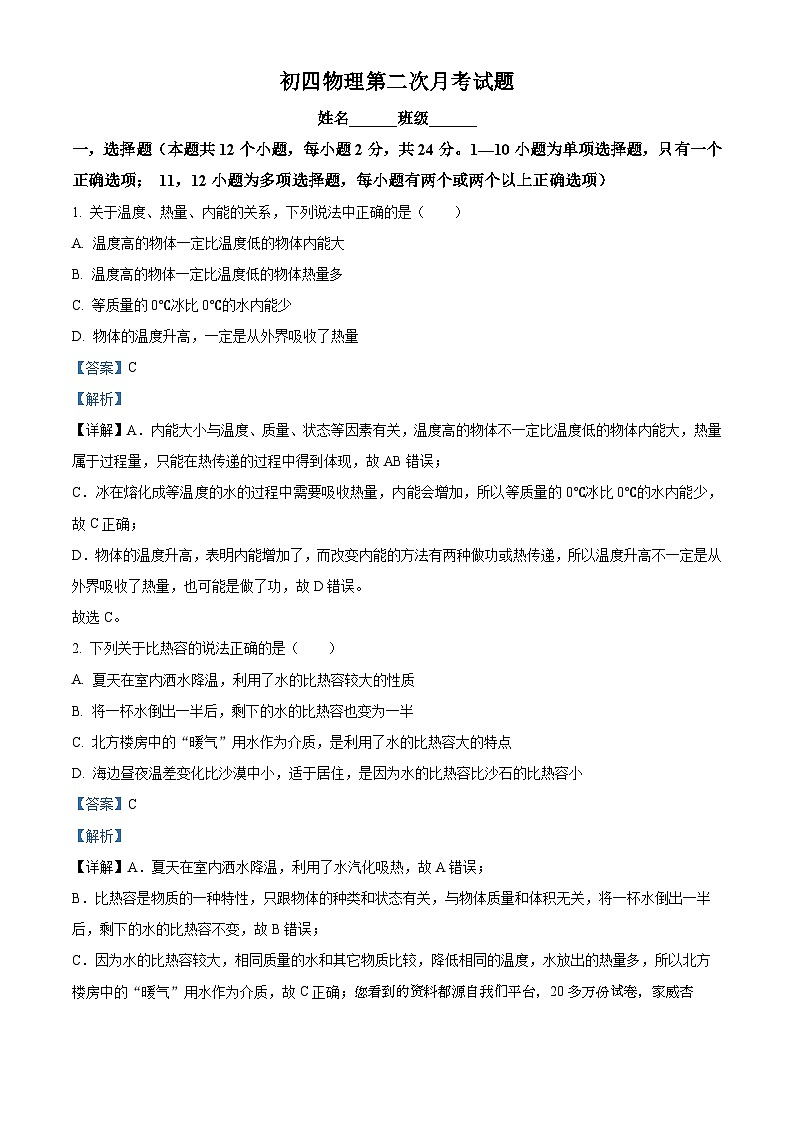

1. 關于溫度、熱量、內能的關系，下列說法中正確的是（ ）
A. 溫度高的物體一定比溫度低的物體內能大
B. 溫度高的物體一定比溫度低的物體熱量多
C. 等質量的0℃冰比0℃的水內能少
D. 物體的溫度升高，一定是從外界吸收了熱量
【答案】C
【解析】
【詳解】A．內能大小與溫度、質量、狀態等因素有關，溫度高的物體不一定比溫度低的物體內能大，熱量屬于過程量，只能在熱傳遞的過程中得到體現，故AB錯誤；
C．冰在熔化成等溫度的水的過程中需要吸收熱量，內能會增加，所以等質量的0℃冰比0℃的水內能少，故C正確；
D．物體的溫度升高，表明內能增加了，而改變內能的方法有兩種做功或熱傳遞，所以溫度升高不一定是從外界吸收了熱量，也可能是做了功，故D錯誤。
故選C。
2. 下列關于比熱容的說法正確的是（ ）
A. 夏天在室內灑水降溫，利用了水的比熱容較大的性質
B. 將一杯水倒出一半后，剩下的水的比熱容也變?yōu)橐话?br>C. 北方樓房中的“暖氣”用水作為介質，是利用了水的比熱容大的特點
D. 海邊晝夜溫差變化比沙漠中小，適于居住，是因?yàn)樗谋葻崛荼壬呈谋葻崛菪?br>【答案】C
【解析】
【詳解】A．夏天在室內灑水降溫，利用了水汽化吸熱，故A錯誤；
B．比熱容是物質的一種特性，只跟物體的種類和狀態有關，與物體質量和體積無關，將一杯水倒出一半后，剩下的水的比熱容不變，故B錯誤；
C．因?yàn)樗谋葻崛葺^大，相同質量的水和其它物質比較，降低相同的溫度，水放出的熱量多，所以北方樓房中的“暖氣”用水作為介質，故C正確；您看到的資料都源自我們平臺，20多萬份試卷，家威杏 MXSJ663 每日最新，性比價最高D．沿海地區和沙漠地區相比，沿海地區水多，水的比熱容大，在相同的吸放熱條件下，水的溫度變化小，冬暖夏涼，晝夜溫差小；沙漠地區多砂石，砂石的比熱容較小，在相同的吸熱條件下，砂石的溫度變化大，故D錯誤。
故選C。
3. 下列關于汽油機和柴油機的說法正確的是（ ）
A. 在做功沖程中，都是把內能轉化為機械能
B. 柴油機的點火方式是點燃式，汽油機的點火方式是壓燃式
C. 構造上，汽油機汽缸頂部有噴油嘴，柴油機汽缸頂部有火花塞
D. 吸氣沖程中，柴油機吸入汽缸的是柴油和空氣的混合物，汽油機吸入汽缸的是空氣
【答案】A
【解析】
【詳解】A．汽油機和柴油機都屬于熱機，工作時都將內能轉化為機械能，故A正確；
BC．柴油機頂端是一個噴油嘴，沒有火花塞，因此柴油機的點火方式是壓燃式，汽油機頂端是火花塞，點火方式是點燃式，故BC錯誤；
D．因?yàn)椴裼蜋C(jī)的頂端有噴油嘴，所以吸氣沖程只需吸入空氣；汽油機頂端沒有噴油嘴，只有火花塞，吸氣沖程需要吸入空氣和汽油的混合物，故D錯誤。
故選A。

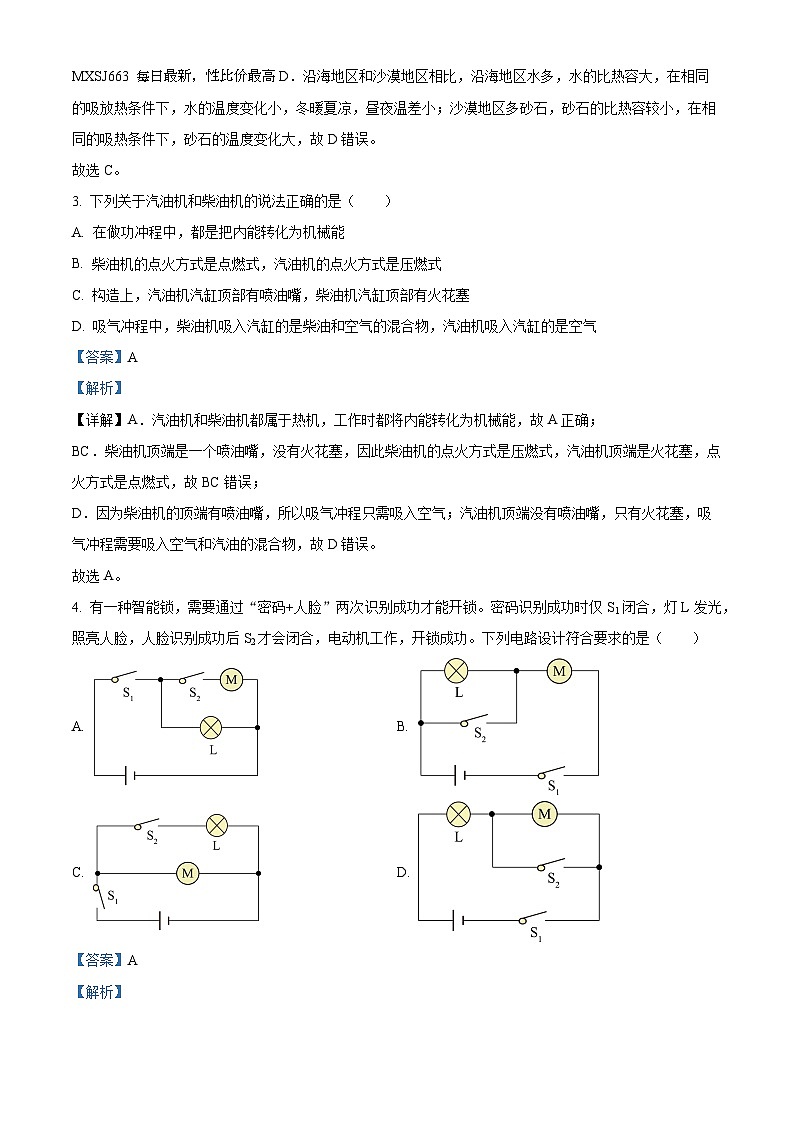

4. 有一種智能鎖，需要通過“密碼+人臉”兩次識別成功才能開鎖。密碼識別成功時僅S1閉合，燈L發光，照亮人臉，人臉識別成功后S2才會閉合，電動機工作，開鎖成功。下列電路設計符合要求的是（ ）
A. B.
C. D.
【答案】A
【解析】
【詳解】A．根據題意知，只S1閉合，燈L發光；燈光照亮人臉完成人臉識別時S2閉合，即S1、S2同時閉合，電動機M才工作。由圖知，只S1閉合，燈L發光，再S2閉合，電動機M也工作，故A符合題意；
B．由圖知，只閉合S1時，燈和電動機就能工作，故B不符合題意；
C．由圖知，只閉合S1時，燈L不發光，電動機工作，故C不符合題意；
D．由圖知，只閉合S1時，電動機和燈都工作，故D不符合題意。
故選A。
5. 下列的關于電的說法正確的是（ ）
A. 橡膠棒和絲綢摩擦后，橡膠棒和絲綢帶上了等量的同種電荷
B. 對人體的安全電壓為36V
C. 馬路兩旁的路燈同時亮和同時熄滅，各路燈之間連接方式是并聯
D. 導體的電阻由其兩端的電壓和通過導體的電流共同決定
【答案】C
【解析】
【詳解】A．摩擦起電的實質是電子的轉移，所以橡膠棒和絲綢摩擦后失去電子的帶正電，得到電子的帶等量的負電，使得橡膠棒和絲綢帶等量的異種電荷，故A錯誤；
B．對人體的安全電壓是不高于36V，故B錯誤；
C．馬路邊的路燈，燈與燈之間是互不影響的，所以是并聯的關系，故C正確；
D．電阻是導體阻礙電流的性質，其大小與導體的長度、橫截面積、材料、溫度有關，而與導體兩端的電壓、通過導體的電流無關，故D錯誤。
故選C。

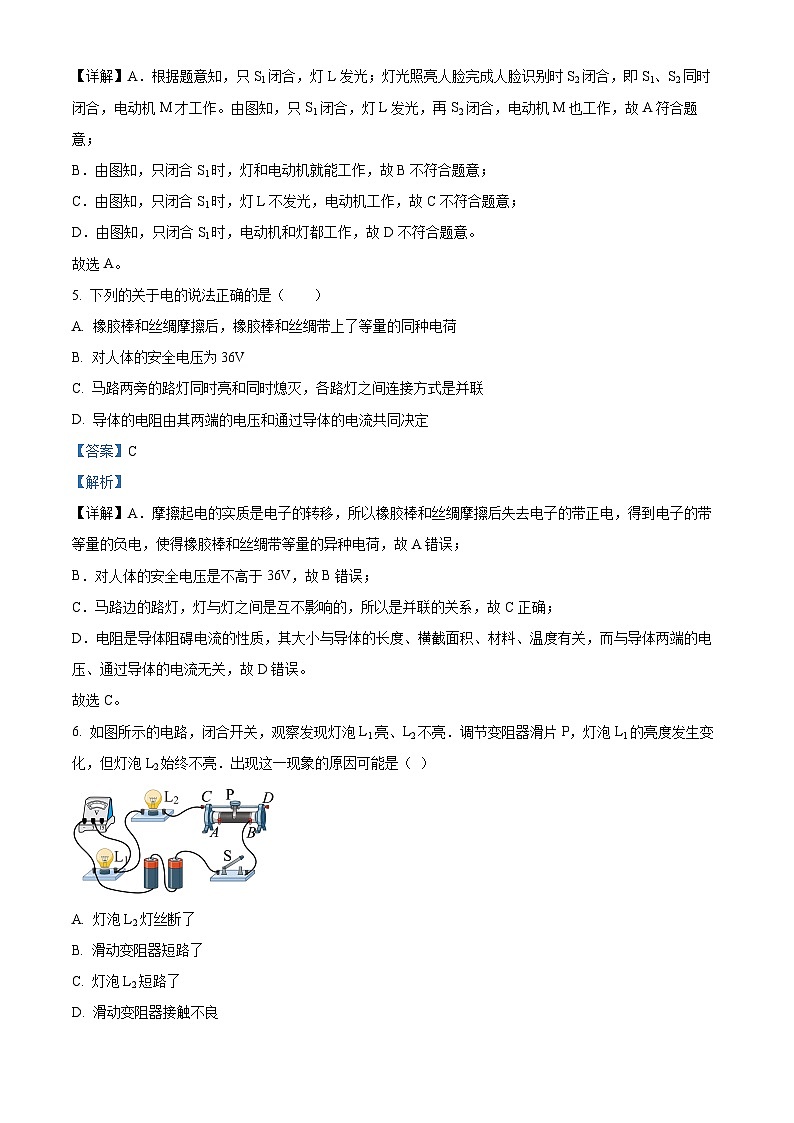

6. 如圖所示的電路，閉合開關，觀察發現燈泡L1亮、L2不亮．調節變阻器滑片P，燈泡L1的亮度發生變化，但燈泡L2始終不亮．出現這一現象的原因可能是（ ）
A. 燈泡L2燈絲斷了
B. 滑動變阻器短路了
C. 燈泡L2短路了
D. 滑動變阻器接觸不良
【答案】C
【解析】
【詳解】分析實物圖，看出燈泡L1和L2是串聯連接，閉合開關，觀察發現燈泡L1亮，說明電路不是斷路，AD錯誤；L2不亮有可能是L2這里發生了短路故障，正確選C．
7. 在圖所示的電路中，電源電壓保持不變，閉合開關S1、S2，兩燈都發光，當把開關S2斷開時，燈泡L1的亮度及電流表示數變化的情況是（ ）
A. L1亮度不變，電流表示數變小B. L1亮度不變，電流表示數不變
C. L1變亮，電流表示數不變D. L1變亮，電流表示數變大
【答案】A
【解析】
【詳解】由圖可知，兩燈泡并聯，開關S1和電流表位于干路，開關S2位于L2的支路。原來兩燈都發光，因并聯電路中各支路獨立工作、互不影響，所以，再斷開開關S2時，L1亮度不變，因并聯電路中干路電流等于各支路電流之和，所以，再斷開開關S2時，只有L1工作，則電流表的示數變小。
故選A。
8. 如圖所示的電路，閉合開關S，當滑片P向右移動過程中，正確的是（ ）
A. 小燈泡變亮B. 電流表示數變大
C. 電壓表示數變小D. 電路的總電阻變大
【答案】C
【解析】
【詳解】由電路圖可知，燈泡與滑動變阻器串聯，電壓表測滑片右側部分電阻兩端的電壓，電流表測電路中的電流；因電壓表的內阻很大、在電路中相當于斷路，所以，當滑片P向右移動過程中，電路中的總電阻不變，滑片右側部分電阻變小，由可知，電路中的電流不變，即電流表的示數不變，由U=IR可知，滑片右側部分電阻兩端的電壓變小，即電壓表的示數變小，因燈泡的亮暗取決于實際功率的大小，所以，由P=I2R可知，燈泡的實際功率不變，亮暗不變，故ABD錯誤，C正確。
故選C。
9. 如圖甲所示，電源電壓保持不變，a、b分別為滑動變阻器的最左端和最右端。閉合開關，當滑動變阻器的滑片P從b端滑到a端時，電壓表示數U與電流表示數I的變化關系如圖乙所示，則以下判斷錯誤的是（ ）
A. 滑片P向右移動時，電流表、電壓表的示數均變小
B. 電路中的電源電壓是9V
C. 滑動變阻器的阻值范圍為0~18Ω
D. 定值電阻的阻值為6Ω
【答案】C
【解析】
【詳解】A．由圖可知，開關閉合，定值電阻R與變阻器串聯，電壓表測量定值電阻R兩端的電壓，電流表測量電路中的電流；滑片P向右移動時，滑動變阻器連入阻值變大，則總電阻變大，由于電源電壓不變，根據可知電路中電流變小，即電流表示數變??；由U=IR可知，R兩端電壓變小，即電壓表示數變小，故A正確，不符合題意；
BD．當滑片P位于a端時，電路為電阻R的簡單電路，此時電路中的電流最大，由圖象可知，電路中的最大電流1.5A時，電壓表的最大示數為9V，即電源電壓為9V，定值電阻R的阻值
故BD正確，不符合題意；
C．當滑片P位于b端時，定值電阻R與滑動變阻器的最大阻值串聯，此時電路中的電流最小，由圖像可知，電路中的最小電流I小=0.5A，則電路中的總電阻
因串聯電路中總電阻等于各分電阻之和，所以，滑動變阻器的最大阻值
R滑大=R總-R=18Ω-6Ω=12Ω
滑動變阻器的阻值范圍為0~12Ω，故C錯誤，符合題意。
故選C。
10. 如圖所示電路中，電阻R1＝12Ω，R2＝6Ω。當單刀雙擲開關S置于位置1時，電壓表讀數為3V。則當S置于位置2時，電壓表讀數的可能值為（ ）
A. 1VB. 2VC. 3VD. 4V
【答案】B
【解析】
【分析】
【詳解】當單刀雙擲開關S置于位置1時，電壓表讀數為3V，此時電阻R1與電阻R0接入電路，此時電路中電流為
則電源電壓為
當單刀雙擲開關S置于位置2時，此時電阻R2與電阻R0接入電路，則電路中的電流為
故電壓表示數為
由于串聯分壓，電阻變小，故電壓表示數變小，故電壓表的示數一定小于3V，故電壓表的示數可能為2V，故B正確。
故選B。
11. 關于圖中電路的判斷，正確的是（ ）

A. 只閉合開關S1時，電流方向?yàn)殡娫凑龢O→L1→L3→電源負極
B. 只閉合開關S2時，燈泡L2、L3串聯
C. 只閉合開關S2、S3時，燈泡L2、L3并聯
D. 閉合所有開關時，燈泡L1、L2并聯，L3短路
【答案】BD
【解析】
【詳解】A．由圖知，只閉合開關S1時，電流從電源正極流出后，依次通過L3→L1后回到電源負極，故A錯誤；
B．由圖知，只閉合開關S2時，電流從電源正極流出后，依次通過L3→S2→L2后回到電源負極，所以燈泡L2、L3串聯，故B正確；
C．由圖知，只閉合開關S2、S3時，L3被短路，電流從電源正極流出后通過L2后回到電源負極，電路是L2的簡單電路，故C錯誤；
D．由圖知，閉合所有開關時，L3被短路，電流從電源正極流出經過S3后分成兩支，一支通過L2，另一支通過L1，所以燈泡L1、L2并聯，故D正確。
故選BD。
12. 下列電路中，電源電壓未知，R0的阻值已知。則能測出未知電阻Rx的阻值的是（ ）
A. B.
C. D.
【答案】ACD
【解析】
【詳解】A．由電路圖可知，當開關S1閉合，S2斷開時，R0和Rx串聯，電壓表測電源兩端的電壓U；開關S1斷開、S2閉合時，R0和Rx串聯，電壓表測R0兩端的電壓U0，由串聯電路中總電壓等于各分電壓之和可得，Rx兩端的電壓
Ux=U-U0
因串聯電路中各處的電流相等，所以電路中的電流
則未知電阻Rx的阻值
故A符合題意；
B．由電路圖可知，R0和Rx串聯，當開關接1時，電壓表R0兩端的電壓，當開關接2時，電壓表正負接線柱接反了，無法測量，故B不符合題意；
C．由電路圖可知，開關S閉合時，電路為只有R0的電路，電流表測電路中的電流I0，由可得，電源的電壓
U=I0R0
當開關S斷開時，R0和Rx串聯，電流表測電路中的電流I，由和串聯電路的電阻特點可得，未知電阻Rx的阻值
故C符合題意；
D．由電路圖可知，開關S閉合時，滑動變阻器滑片在A端時，電路為只有Rx的電路，電流表測電路中的電流Ix，由可得，電源的電壓
U=IxRx
滑動變阻器滑片在B端時，R0和Rx串聯，電流表測電路中的電流I，根據歐姆定律得出電源電壓為
U= I(Rx+R0)
由于電源電壓不變，則
IxRx=I(Rx+R0)
所以，未知電阻Rx的阻值
故D符合題意。
故選ACD。
二、填空題（每空1分，共28分）
13. 在燒杯中加入鹽水，然后將連在電壓表上的銅片和鋅片浸入鹽水中，這樣就制成一個鹽水電池，其現象如圖所示。 電池的正極是______（選填“鋅片”或“銅片”），該電池是將______能轉化為電能，此時鹽水中電流的方向?yàn)開_____（選填“從銅片到鋅片”或“從鋅片到銅片”）
【答案】 ①. 銅片 ②. 化學 ③. 從鋅片到銅片
【解析】
【詳解】[1]因?yàn)殡妷罕碇羔樝蛴艺蚱D(zhuǎn)，與電壓表正接線柱相連的為電池的正極，所以銅片是電池的正極。
[2]該電池消耗化學能，產生電能，將化學能轉化為電能。
[3]電池內部電流的方向從負極流到正極，所以鹽水中電流的方向?yàn)閺匿\片到銅片。
14. 一導體兩端加4V電壓時，通過它的電流是0.5A，此導體電阻為_(kāi)_______Ω；當通過它的電流為1.2A時，它兩端電壓則為_(kāi)_______V；當通過它的電流為0時，此時它的電阻為_(kāi)_______Ω。
【答案】 ①. 8 ②. 9.6 ③. 8
【解析】
【詳解】[1]導體兩端加4V電壓時，通過它的電流是0.5A，由歐姆定律得
[2]當通過導體的電流為1.2A時，由歐姆定律得它兩端電壓則為
[3]電阻是導體自身的一種特性與電流和電壓無關，即電壓、電流變化時電阻不變，所以當通過它的電流為0時，此時它的電阻為8Ω。
15. 如圖所示是大型電子地磅的電路圖。當稱重物壓力變大時，變阻器連入電路的電阻______（填“變大”“不變”或“變小”，下同），電流表（重量表）的示數將______。
【答案】 ①. 變小 ②. 變大
【解析】
【詳解】[1][2]由圖可知，變阻器和電阻R0串聯，電流表測量電路中的電流，當稱重物壓力變大時，在壓力作用下滑片P向下端滑動，滑動變阻器接入電路電阻減小，則電路的總電阻變小，電路的總電阻變小，由可知電路中電流變大，電流表的示數變大。
16. 一臺單缸四沖程汽油機在1秒鐘的時間內剛好完成40次工作循環，則該汽油機飛輪的轉數為_(kāi)_____r/min。若該汽油機使用熱值更高的燃料，則汽油機的效率______（填“會”或“不會”）增大。
【答案】 ①. 4800 ②. 不會
【解析】
【詳解】[1] 1秒鐘的時間內剛好完成40次工作循環，則1min完成的工作循環數為
40次/秒×60秒=2400次
一個工作循環汽油機的飛輪轉2轉，因此完成2400個工作循環飛輪的轉數為
2400次×2轉/次=4800轉
故該汽油機飛輪轉數為4800r/min。
[2]熱機效率是指，用來做有用功的那部分能量與燃料完全燃燒放出熱量的比值，提高效率需要通過使燃料更充分的燃燒、減少熱量損失、減少機器零件摩擦消耗的能量等方法，以此來增大燃料的利用率，熱機效率與燃料的熱值沒有直接的關系，因此使用熱值更高的燃料，汽油機的效率不會增大。
17. 水與酒精混合，總體積會變小，是因?yàn)榉肿娱g有______。石塊很難被壓縮，說明分子間存在______。
【答案】 ①. 間隙 ②. 斥力
【解析】
【詳解】[1][2]分子之間存在著相互作用的引力和斥力，水與酒精混合，總體積會變小，是因?yàn)榉肿娱g有間隙；石塊很難被壓縮，是因?yàn)榉肿娱g存在相互作用的斥力。
18. 如圖所示，用力將空氣壓縮引火儀的活塞迅速下壓，玻璃筒底部的硝化棉冒煙燃燒，這是通過________方式改變物體的內能，此過程與汽油機的________沖程能量轉化形式相同。
【答案】 ①. 做功 ②. 壓縮
【解析】
【詳解】[1]用力將空氣壓縮引火儀的活塞迅速下壓，活塞對引火儀里的空氣做功，空氣內能增加，溫度升高，達到硝化棉的燃點，硝化棉著火燃燒，這是通過做功方式改變物體的內能。
[2]汽油機壓縮沖程中活塞對吸入的氣體做功，使氣體的內能增加，溫度升高，與引火儀的工作過程相同。
19. 絲綢與玻璃棒相互摩擦后，將玻璃棒靠近帶負電的輕質小球時會相互______（填排斥或吸引）。用久的風扇葉上布滿灰塵主要是由于風扇旋轉與空氣發生______現象。
【答案】 ①. 吸引 ②. 摩擦起電
【解析】
【詳解】[1]絲綢摩擦過的玻璃棒失去電子會帶正電；將玻璃棒靠近帶負電的輕質小球時，根據異種電荷相互吸引可知，玻璃棒與小球相互吸引。
[2]風扇葉轉動時，與空氣摩擦而帶電，因?yàn)閹щ婓w具有吸引輕小物體的性質，所以扇葉會布滿灰塵。
20. 小燕同學用酒精燈對100g的冰加熱，她將冰熔化成水直到沸騰的過程，繪制成如圖所示的溫度隨時間變化的圖象，在C點時的內能______B點時（填“大于”“小于”或“等于”），理由是______；水在E點時的內能______D點時（填“大于”“小于”或“等于”），理由是______。
【答案】 ①. 大于 ②. 熔化吸熱 ③. 小于 ④. 水沸騰（汽化）過程中質量減小
【解析】
【詳解】[1][2]冰是晶體，在熔化過程中要不斷吸熱，但溫度保持不變，因此內能增大，所以C點時的內能大于B點時。
[3][4]水在E點處于沸騰狀態，水沸騰時，繼續吸熱，溫度保持不變，但隨著水的沸騰，水的質量越來越小，因此內能不斷減小，所以水在E點時的內能小于D點時。
21. 一個小電動機工作時，要求電源電壓是6V，如果用干電池作電源，需要______節干電池串聯起來，如果用鉛蓄電池作電源，需要______節串聯起來。
【答案】 ①. 4 ②. 3
【解析】
【詳解】[1][2]要求電源電壓是6V，一節干電池電壓為1.5V，所以需要4節干電池串聯，一節鉛蓄電池電壓為2V，需要3節蓄電池串聯。
22. 如圖所示的電路中，當S1閉合、S2斷開時，電壓表示數為2.5V；當S1斷開、S2閉合時，電壓表示數為6V。則燈L1兩端電壓為_(kāi)__________V，燈L2兩端電壓為_(kāi)__________V。
【答案】 ①. 2.5 ②. 3.5
【解析】
【詳解】[1][2]當S1閉合、S2斷開時，燈泡L1與燈泡L2串聯，電壓表測L1兩端的電壓，L1兩端的電壓U1=2.5V，當S1斷開、S2閉合時，燈泡L1與燈泡L2仍串聯，電壓表測電源的電壓，則電源的電壓U=6V，因?yàn)榇?lián)電路中總電壓等于各分電壓之和，所以燈L2兩端的電壓
23. 在探究水沸騰實驗中，用酒精燈對水進行加熱，實驗中完全燃燒了5.6g酒精，則放出了________J的熱量；若這些熱量的30%被150g、25℃的水吸收，則水升高的溫度是_______℃。[已知水的比熱容為4.2×103J/(kg·℃)，酒精的熱值為3.0×107J/kg，環境為1標準大氣壓]
【答案】 ①. 1.68×105 ②. 75
【解析】
【詳解】[1]酒精的質量m=5.6g=5.6×10-3kg，酒精的熱值為q=3.0×107J/kg，則放出的熱量
Q=mq=5.6×10-3kg×3.0×107J/kg=1.68×105J
[2]若這些熱量的30%被質量m水=150g=0.15kg、25℃的水吸收，則
因?yàn)榄h(huán)境為1標準大氣壓，水的沸點為100℃，則水升高的溫度是75℃。
【考點定位】
24. 如圖甲所示的電路中，電源電壓恒定不變，圖乙是小燈泡L和定值電阻R1的電流與電壓關系的圖象．當只閉合S1、S2時，電壓表示數為2V；當只閉合S2、S3時，電壓表示數為4V．則電源電壓U=_____V，R2=_____Ω．
【答案】 ①. 8 ②. 5
【解析】
【詳解】（1）由圖象知，R1的電流為0.2A時，電壓為2V，所以R1的阻值為：
；
根據電路圖，當只閉合S1、S2時，R1與L串聯，電壓表測燈泡兩端電壓．
由圖象知，燈泡兩端電壓為2V時的電流為0.6A，串聯電路中電流處處相等，即通過R1的電流也為0.6A，所以R1兩端的電壓為：
所以電源電壓為：
；
（2）當只閉合S2、S3時，R2與L串聯，電壓表仍測燈泡兩端電壓；
燈泡兩端電壓為4V，由圖象知，此時通過燈泡的電流為0.8A，
串聯電路電流處處相等，所以，
R2兩端的電壓為：
根據得R2的阻值為：
．
點睛：重點是歐姆定律的應用，要能根據圖象獲得有用信息是關鍵，再利用串聯電路電流和電壓的規律可解答電源電壓，以及R2的阻值．
三、作圖和實驗題（25題1分，26題6分，27題5分，28題7分，29題5分，30題5分，31題5分，，共34分）
25. 如圖所示為一實物電路，請?jiān)诜娇騼?nèi)畫出對應電路圖。
【答案】
【解析】
【詳解】由實物圖可知，兩個燈泡并聯，電流表A1和燈泡L2在一條支路，另一條支路是燈泡L1，電流表A2在干路中，如圖所示：
26. 小明根據如圖甲所示電路連接實物圖，探究“并聯電路的電流特點”。
（1）實驗中，小明應選用規格______（選填“相同”或“不相同”）的兩個小燈泡進行研究；
（2）連接好電路，閉合開關前，發現電流表示數如圖乙所示，則小明應進行的操作是______；
（3）如圖丙所示電路，電流表測______（選填“L1”“L2”或“干路”）的電流。
（4）若擰下L1，則燈泡L2______（選填“仍發光”或“不發光”），多次實驗后，小明將數據填入表中，可得出結論是：______；
（5）以下實驗中，與“探究并聯電路電流特點”進行多次測量的目的不相同的是______。
A．探究光的反射定律 B．伏安法測電阻 C．探究杠桿平衡條件
【答案】 ①. 不相同 ②. 調零 ③. 干路 ④. 仍發光 ⑤. 見解析 ⑥. B
【解析】
【詳解】（1）[1]實驗中，為得出普遍性的結論，小明應該選擇規格不相同的兩個小燈泡來進行實驗。
（2）[2]開關閉合前，由圖乙可知，電流表A的指針不在零刻度線處，說明電流表沒調零，所以小明應進行的操作是將電流表指針調零。
（3）[3]由圖丙可知，電流表串聯在干路上，故電流表測的是干路電流。
（4）[4]圖甲中兩燈泡并聯，因?yàn)椴⒙?lián)電路中各支路互不影響，所以若擰下L1，燈泡L2所在支路不受影響，故燈泡L2仍然發光。
[5]由表中數據可知
0.24A+0.22A=0.46A
0.26A+0.32A=0.58A
0.20A+0.32A=0.52A
可以得到并聯電路中干路電流等于各支路電流之和。
（5）[6]“探究并聯電路電流特點”，進行多次測量是為了得出普遍性的結論；
A．探究光的反射定律，進行多次測量是為了得出普遍性的結論，故A不符合題意；
B．伏安法測電阻，進行多次測量是為了取平均值減小誤差，故B符合題意；
C．探究杠桿的平衡條件，進行多次測量是為了得出普遍性的結論，故C不符合題意。
故選B。
27. 小明同學對串聯電路電壓規律進行了探究。
（1）在拆接電路時，開關必須______；
（2）閉合開關，發現只有一個燈亮，電壓表示數為零，則小燈泡的故障可能是______；
（3）在測L2兩端的電壓時，小明為了節省時間，采用以下方法：電壓表所接的B接點不動，只斷開A接點，并改接到C接點上，小明用此方法能否測出L2兩端的電壓？______；原因是：______。
（4）方法改進后，測出AB、BC、AC間的電壓記錄在下面表格中，小明分析實驗數據得出結論：串聯電路總電壓等于各用電器兩端電壓之和。此實驗存在的不足之處是______。
【答案】 ①. 斷開 ②. L1短路 ③. 不能 ④. 使電壓表正負接線柱接反 ⑤. 實驗次數少
【解析】
【詳解】（1）[1]為了保護電路，在拆接電路時，開關必須斷開。
（2）[2]閉合開關，發現只有一個燈亮，可能電路中出現短路，電壓表示數為零，可能燈泡L1被短路。
（3）[3][4]在測L2兩端的電壓時，電壓表所接的B接點不動，只斷開A接點，并改接到C接點上；這樣電壓表的正負接線柱接反了，指針?lè)雌?，用上面的方法不能測出L2兩端的電壓。
（4）[5]該實驗只進行了一次實驗，只測出了一組實驗數據，實驗次數太少，得出的實驗結論具有偶然性和片面性。
28. 如圖所示的實驗，是我們?cè)趯W(xué)習分子動理論時做過的一些實驗：
圖A：濃硫酸銅溶液與清水開始界面十分清晰，幾天之后，兩種液體混合均勻了；
圖B：玻璃板的下表面接觸水面，發現拉力大于玻璃板的重力；
圖C：將紅墨水滴入水中，可以看到它在水中擴散開來；
圖D：將兩個底面干凈、平整的鉛塊緊壓在一起，兩個鉛塊就會結合在一起，下面吊一個較重的物體也不會將它們拉開。
（1）圖A和圖___________兩個實驗形成實驗現象的原因相同，實驗表明：分子處在___________，圖A為盡快達到實驗?zāi)康?，?shí)驗過程中___________（可以/不可以）攪動量筒里的液體。
（2）圖B和圖___________兩個實驗形成實驗現象的原因相同，實驗表明：分子之間存在___________；
（3）圖C為盡快達到實驗?zāi)康?，可以用_______水（冷/熱）實驗，原因是分子的熱運動與________有關。
【答案】 ①. C ②. 永不停息的做無規則運動 ③. 不可以 ④. D ⑤. 吸引力 ⑥. 熱 ⑦. 溫度
【解析】
【詳解】（1）[1][2]圖A：濃硫酸銅溶液與清水開始界面十分清晰，幾天之后，兩種液體混合均勻了，說明分子在永不停息地做無規則運動；圖B：玻璃板的下表面接觸水面，發現拉力大于玻璃板的重力，說明分子之間總存在相互作用的引力；圖C：將紅墨水滴入水中，可以看到它在水中擴散開來，說明分子在永不停息地做無規則運動；圖D：將兩個底面干凈、平整的鉛塊緊壓在一起，兩個鉛塊就會結合在一起，下面吊一個較重的物體也不會將它們拉開，說明分子之間總存在相互作用的引力。故圖A和圖C兩個實驗形成實驗現象的原因相同，實驗表明：分子在永不停息地做無規則運動。
[3]圖A實驗過程中若攪動量筒里的液體，則會影響干擾實驗現象，故實驗過程中不可以攪動量筒里的液體。
（2）[4][5]根據（1）的分析，圖B和圖D兩個實驗形成實驗現象的原因相同，實驗表明：分子之間存在吸引力。
（3）[6][7]根據生活經驗，圖C為盡快達到實驗?zāi)康?，可以用熱水?shí)驗，原因是分子的熱運動與溫度有關。
29. 如圖甲所示是“探究不同物質吸熱升溫的現象”實驗裝置，小明用兩個相同的容器分別裝入質量相等的A、B兩種液體，用相同的裝置加熱：
（1）實驗中使用玻璃棒的目的是___________。
（2）兩種液體吸收熱量的多少可通過___________（液體升高的溫度/加熱時間）比較。
（3）根據實驗數據繪制的溫度與時間的關系圖象如圖乙所示，分析圖象可知：質量相等的A和B兩種液體，在升高相同溫度時，________（A/B）吸熱較多；質量相等的A和B兩種液體，在吸收相同熱量時，__________（A/B）升溫較高。
（4）冬天，小明想自制一個暖手袋，若只能從A或B中選一種液體裝入暖手袋中作為供熱物質，則應選擇___________（A/B）
【答案】 ①. 使液體受熱均勻 ②. 加熱時間 ③. A ④. B ⑤. A
【解析】
【詳解】（1）[1]實驗中使用玻璃棒的目的是通過攪拌，使液體受熱均勻。
（2）[2]根據轉換法，兩種液體吸收熱量的多少可通過加熱時間比較。
（3）[3][4]分析圖像可知：質量相等的A和B兩種液體，若使兩者升高相同的溫度，則A加熱時間長，A吸收的熱量較多。質量相等的A和B兩種液體，在相同時間內吸收相同熱量，B升溫較高。
（4）[5]根據比較吸熱能力的方法，可知A的比熱容大，由Q=cmt，質量相同的A、B液體降低相同的溫度，A放熱多，故從A或B中選一種液體裝入暖手袋中作為供熱物質，則應選擇A。
30. 小明同學用“伏安法”測小燈泡的電阻，實驗電路如圖甲所示。
（1）閉合開關前，應將滑片P移到滑動變阻器的最______（選填“左”或“右”）端；
（2）閉合開關，發現小燈泡不發光，電流表無示數，電壓表示數較大，則電路故障可能是小燈泡______（選填“斷路”或“短路”）；
（3）排除故障后，繼續進行實驗，并將實驗數據記錄在表格中，在第5次實驗時電流表的示數如圖乙所示，為_(kāi)_____A．此時小燈泡的電阻約為_(kāi)_____Ω（計算結果保留一位小數）；
（4）小明分別求出不同電壓下小燈泡的電阻，然后將計算的平均值作為小燈泡的電阻，同組的小麗認為他的這種做法不合理，請你說明理由：______。
【答案】 ①. 右 ②. 斷路 ③. 0.48 ④. 5.2 ⑤. 因?yàn)闊艚z電阻隨溫度升高而增大，取平均值沒有意義
【解析】
【詳解】（1）[1]為保護電路，閉合開關前，應將滑片P移到滑動變阻器的阻值最大處，即最右端。
（2）[2]閉合開關，發現小燈泡不發光，電流表無示數，則電路可能斷路，電壓表示數較大，則電壓表與電源接通，則電路故障可能是小燈泡斷路。
（3）[3]電流表選用小量程，分度值為0.02A，示數為0.48A。
[4]根據歐姆定律可知此時小燈泡的電阻為
（4）[5]燈絲電阻隨溫度變化而變化，燈泡在不同電壓下，燈絲溫度不同，燈絲的電阻不同，求平均值是沒有物理意義的。
31. 在做“探究導體中電流跟電阻的關系”的實驗中，實驗器材有：學生電源（3V不變）、電流表、電壓表、定值電阻四只（5Ω、10Ω、20Ω、25Ω各一只）、滑動變阻器、開關、導線若干。
（1）請你用筆畫線代替導線，將圖中的實物電路連接完整，要求滑片P向B端移動時電路中電流變大______；
（2）實驗過程中，使用不同定值電阻進行探究時，調節滑動變阻器滑片P的位置，使電阻R兩端電壓保持不變，這種方法是______；
A．轉換法 B．控制變量法 C．等效替代法
（3）小明首先將5Ω定值電阻連入電路，完成第一次實驗，接下來斷開開關，取下5Ω的定值電阻，分別把它換成10Ω的定值電阻，閉合開關，向______（選填A(yù)，B）調節滑動變阻器滑片；
（4）更換不同定值電阻進行了實驗，記錄實驗數據如表：
分析表中數據可得到的結論是：______；
（5）要完成以上全部實驗步驟，滑動變阻器最大阻值至少為_(kāi)_____Ω。
【答案】 ①. ②. B ③. A ④. 在電壓一定時，通過導體的電流與導體的電阻成反比 ⑤. 12.5
【解析】
【詳解】（1）[1]由題意知，滑片P向B端移動時電路中電流變大，即滑動變阻器阻值變小，因此將滑動變阻器的B接線柱與定值電阻的右接線柱相連，如圖所示：
（2）[2]探究導體中電流跟電阻的關系時，需控制電阻兩端電壓一定，所以實驗中要使用控制變量法。
故選B。
（3）[3]取下5Ω的定值電阻，分別把它換成10Ω的定值電阻，根據串聯分壓可知，定值電阻兩端電壓變大，因此應增大滑動變阻器兩端電壓使定值電阻兩端電壓保持不變，所以滑動變阻器滑片向A端移動。
（4）[4]由實驗數據可知，電流隨電阻的增大而減小，電流的變化倍數與電阻變化倍數的倒數相等，所以可得出結論：在電壓一定時，通過導體的電流與導體的電阻成反比。
（5）[5]電壓表的示數保持不變，由表格中數據知
U=I1R1=0.4A×5Ω=2V
根據串聯電路分壓知識，當定值電阻的阻值最大為25Ω時，所需滑動變阻器的阻值最大，此時電路中電流為0.08A，所以
四。綜合應用計算題（34題4 分，35題4分，36題6分，共14 分）
32. 氫燃料具有清潔、效率高等優點，被認為是理想的能源之一，目前我國部分城市已有多批氫能源公交車投放使用。一輛氫能源公交車勻速行駛，在這里的牽引力做功4.2×107J，消耗了氫燃料。已知。則：
（1）氫燃料完全燃燒放出的熱量是多少J？
（2）該氫能源公交車的熱機效率是多少？
【答案】（1）8.4×107J；（2）50%
【解析】
【詳解】解：（1）氫燃料完全燃燒放出的熱量是
（2）該氫能源公交車的熱機效率是
答：（1）氫燃料完全燃燒放出的熱量是8.4×107J；
（2）該氫能源公交車的熱機效率是50%。
33. 一盞燈電阻為12Ω，正常工作時電流為0.5A，它正常工作電壓為多少V？若把它接在8V的電源上，使它正常工作，還需要再串聯一個多少Ω的電阻？
【答案】6V，4Ω
【解析】
【詳解】解：它正常工作電壓為
UL=ILRL=0.5A×12Ω=6V
若把它接在8V的電源上，需要在電路中串聯一個電阻分壓；因?yàn)榇?lián)電路中各處的電流相等，所以燈泡正常發光時，電路中的總電阻
因?yàn)榇?lián)電路中總電阻等于各分電阻之和，所以串聯電阻的阻值
R=R總-RL=16Ω-12Ω=4Ω
答：它正常工作電壓為6V，若把它接在8V的電源上，使它正常工作，還需要再串聯一個4Ω的電阻。
34. 如圖所示，電源電壓保持不變，電流表的量程為0~0.6A，電壓表的量程為0~15V，R1=20Ω，滑動變阻器R2的規格為“100Ω 1A”。
(1)閉合開關S1，斷開開關S2、S3，電流表示數為0.4A，求電源電壓；
(2)閉合開關S3，斷開開關S1、S2，滑動變阻器滑片置于中點位置時，電壓表的示數為4V,求R3的阻值；
(3)閉合開關S1、S2和S3，在不損壞電流表、電壓表的情況下，求滑動變阻器R2的阻值取值范圍。
【答案】（1）8V（2）50Ω（3）40Ω～100Ω
【解析】
【詳解】(1)閉合開關S1，斷開開關S2、S3，電路為只有R1的簡單電路，此時I=0.4A，則電源電壓：U=IR1=0.4A20Ω=8V；
(2) 閉合開關S3，斷開開關S1、S2，R2和R3串聯，電壓表測滑動變阻器兩端的電壓，即U滑=4V，滑動變阻器滑片置于中點位置時，R2==50Ω,此時電路中的電流為：I’===0.08A, R3兩端電壓為U3=U-U滑=8V-4V=4V,則R3的阻值為：R3===50Ω;
(3)閉合開關S1、S2和S3，R1和R3并聯，電流表量程為0～0.6A，因此電路中最大電流為0.6A，由(1)知，通過R1的電流為0.4A，則通過R2的電流為I2=Imax-I1=0.6A-0.4A=0.2A,
則滑動變阻器R2的最小取值為：Rmin===40Ω, 滑動變阻器滑到最大值時，電流表和電壓表都是安全的，因此滑動變阻器R2的阻值取值范圍為40Ω~100Ω．次數
IA/A
IB/A
IC/A
1
024
0.22
0.46
2
0.26
0.32
0.58
3
0.20
0.32
0.52
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
次數
1
2
3
4
5
電壓U/V
0.5
1.0
1.5
2.0
2.5
電流I/A
0.18
0.30
0.38
0.44
實驗次數
1
2
3
4
電阻/Ω
5
10
20
25
電流/A
0.40
0.20
0.10
0.08
