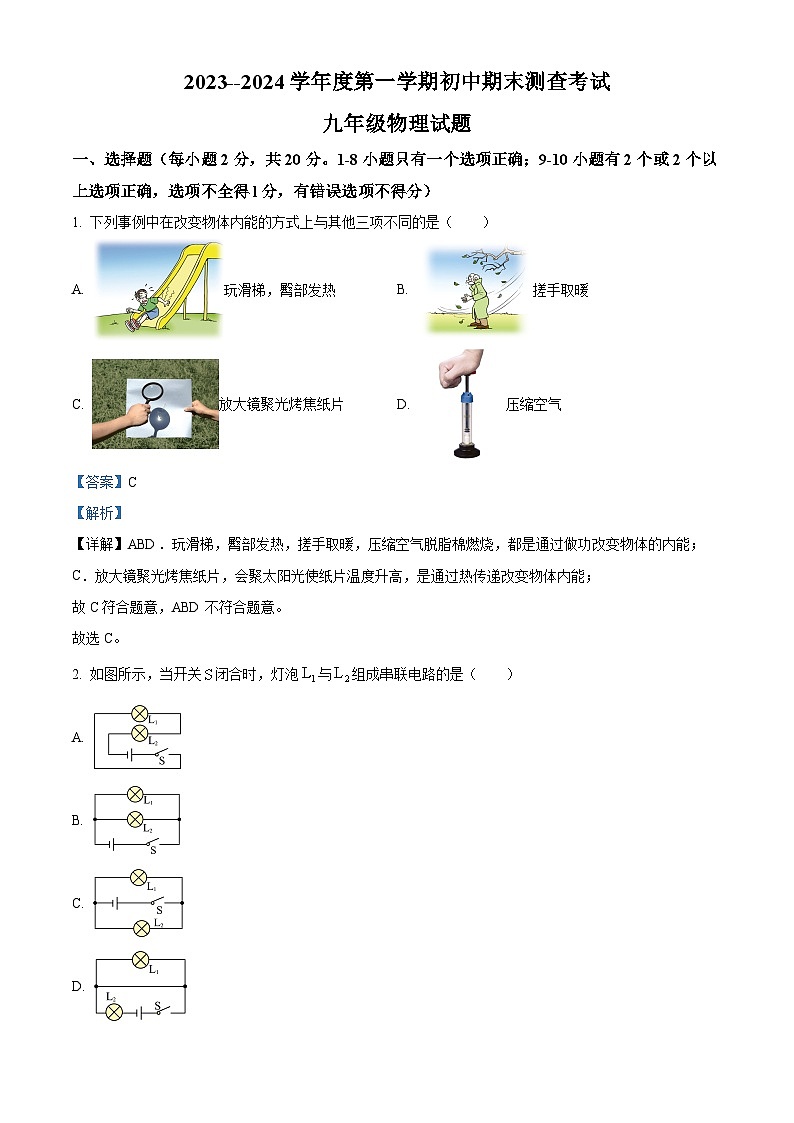

一、選擇題（每小題2分，共20分。1-8小題只有一個選項正確；9-10小題有2個或2個以上選項正確，選項不全得l分，有錯誤選項不得分）
1. 下列事例中在改變物體內能的方式上與其他三項不同的是（ ）
A. 玩滑梯，臀部發熱B. 搓手取暖
C. 放大鏡聚光烤焦紙片D. 壓縮空氣
【答案】C
【解析】
【詳解】ABD．玩滑梯，臀部發熱，搓手取暖，壓縮空氣脫脂棉燃燒，都是通過做功改變物體的內能；
C．放大鏡聚光烤焦紙片，會聚太陽光使紙片溫度升高，是通過熱傳遞改變物體內能；
故C符合題意，ABD不符合題意。
故選C。
2. 如圖所示，當開關閉合時，燈泡與組成串聯電路的是（ ）
A.
B.
C.
D.

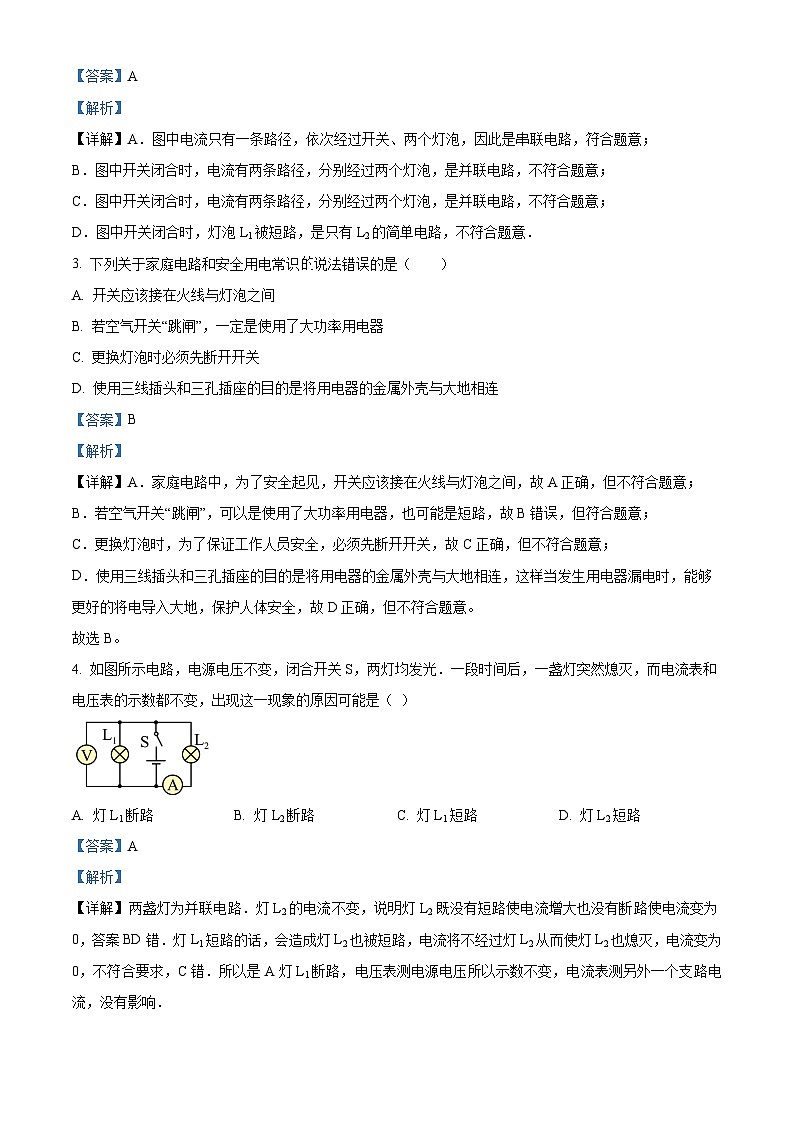

【答案】A
【解析】
【詳解】A．圖中電流只有一條路徑，依次經過開關、兩個燈泡，因此是串聯電路，符合題意；
B．圖中開關閉合時，電流有兩條路徑，分別經過兩個燈泡，是并聯電路，不符合題意；
C．圖中開關閉合時，電流有兩條路徑，分別經過兩個燈泡，是并聯電路，不符合題意；
D．圖中開關閉合時，燈泡L1被短路，是只有L2的簡單電路，不符合題意．
3. 下列關于家庭電路和安全用電常識說法錯誤的是（ ）
A. 開關應該接在火線與燈泡之間
B. 若空氣開關“跳閘”，一定是使用了大功率用電器
C. 更換燈泡時必須先斷開開關
D. 使用三線插頭和三孔插座的目的是將用電器的金屬外殼與大地相連
【答案】B
【解析】
【詳解】A．家庭電路中，為了安全起見，開關應該接在火線與燈泡之間，故A正確，但不符合題意；
B．若空氣開關“跳閘”，可以是使用了大功率用電器，也可能是短路，故B錯誤，但符合題意；
C．更換燈泡時，為了保證工作人員安全，必須先斷開開關，故C正確，但不符合題意；
D．使用三線插頭和三孔插座的目的是將用電器的金屬外殼與大地相連，這樣當發生用電器漏電時，能夠更好的將電導入大地，保護人體安全，故D正確，但不符合題意。
故選B。
4. 如圖所示電路，電源電壓不變，閉合開關S，兩燈均發光．一段時間后，一盞燈突然熄滅，而電流表和電壓表的示數都不變，出現這一現象的原因可能是（ ）
A. 燈L1斷路B. 燈L2斷路C. 燈L1短路D. 燈L2短路
【答案】A
【解析】
【詳解】兩盞燈為并聯電路．燈L2的電流不變，說明燈L2既沒有短路使電流增大也沒有斷路使電流變?yōu)?，答案BD錯．燈L1短路的話，會造成燈L2也被短路，電流將不經過燈L2從而使燈L2也熄滅，電流變?yōu)?，不符合要求，C錯．所以是A燈L1斷路，電壓表測電源電壓所以示數不變，電流表測另外一個支路電流，沒有影響．

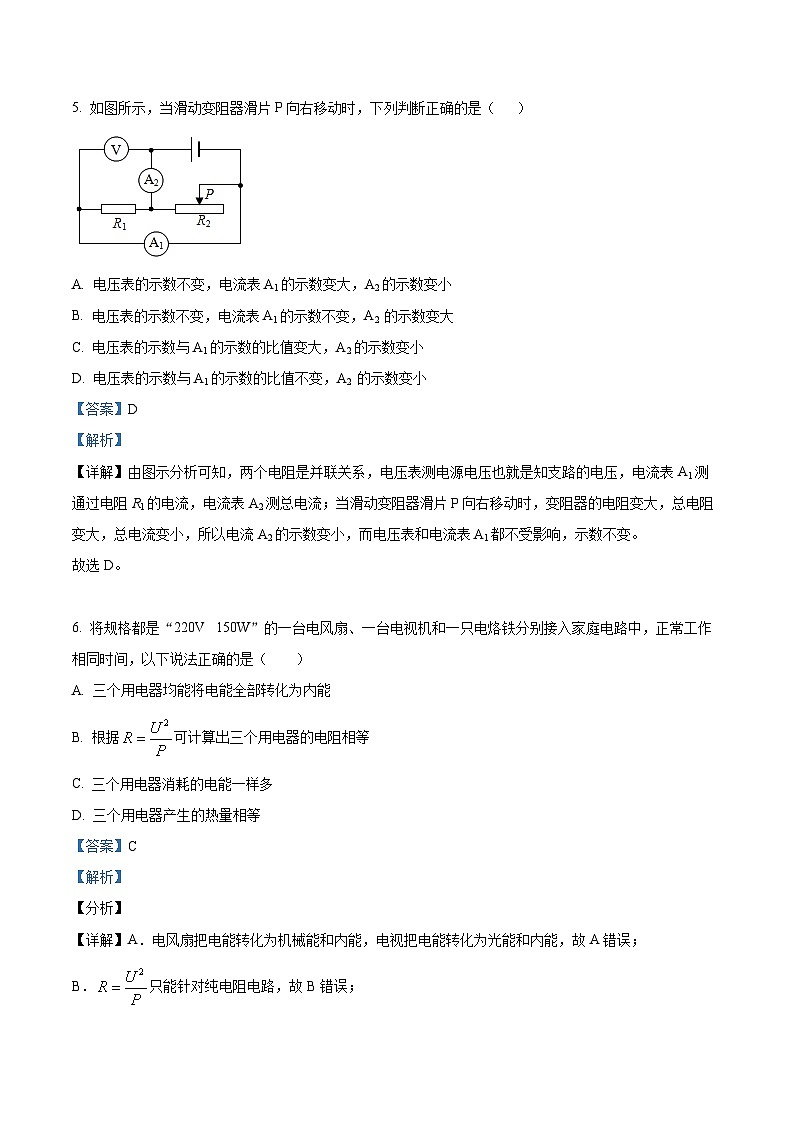

5. 如圖所示，當滑動變阻器滑片P向右移動時，下列判斷正確的是（ ）
A. 電壓表的示數不變，電流表A1的示數變大，A2的示數變小
B. 電壓表的示數不變，電流表A1的示數不變，A2 的示數變大
C. 電壓表的示數與A1的示數的比值變大，A2的示數變小
D. 電壓表的示數與A1的示數的比值不變，A2 的示數變小
【答案】D
【解析】
【詳解】由圖示分析可知，兩個電阻是并聯關系，電壓表測電源電壓也就是知支路的電壓，電流表A1測通過電阻R1的電流，電流表A2測總電流；當滑動變阻器滑片P向右移動時，變阻器的電阻變大，總電阻變大，總電流變小，所以電流A2的示數變小，而電壓表和電流表A1都不受影響，示數不變。
故選D。
6. 將規格都是“220V 150W”的一臺電風扇、一臺電視機和一只電烙鐵分別接入家庭電路中，正常工作相同時間，以下說法正確的是（ ）
A. 三個用電器均能將電能全部轉化為內能
B. 根據可計算出三個用電器的電阻相等
C. 三個用電器消耗的電能一樣多
D. 三個用電器產生的熱量相等
【答案】C
【解析】
【分析】
【詳解】A．電風扇把電能轉化為機械能和內能，電視把電能轉化為光能和內能，故A錯誤；
B．只能針對純電阻電路，故B錯誤；
CD．根據W=Pt，正常工作相同時間，三個用電器消耗的電能一樣多，但電風扇、電視不是純電阻，所以三個用電器產生的熱量不相等，故C正確，D錯誤。
故選C。
7. 有兩只燈泡L1、L2，分別標有“220V 100W”和“220V 40W”的字樣．若不考慮溫度對燈絲電阻的影響，下列說法中正確的是
A. 兩燈正常發光時，L1的電阻較大
B. 兩燈并聯接入220V的電路，L1、L2消耗功率之比是2:5
C. 兩燈串聯接入220V的電路，L1消耗的功率小于25W
D. 兩燈串聯接入220V的電路，兩燈泡消耗總功率大于40W小于100W
【答案】C
【解析】
【詳解】A．由燈的銘牌,根據R=，求出兩燈的電阻：R1==484Ω,R2==1210Ω
可見R1R2，故A錯誤；
B．并接在220V電源上,因為P=P額,實際功率：P1=100W,P2=40W, L1、L2消耗功率之比是: 100W : 40W=5:2，故B錯誤；
C．串聯接在220V的電源上,電路中的電流I= =0.13A,
L1消耗的功率P1=I2R1=(0.13A)2484Ω8.2W25W,故C正確；
D． 兩燈串聯接入220V的電路，兩燈泡消耗總功率P= I2R總=(0.13A)2（484Ω1210Ω）28.6W,故D錯誤．
8. 如圖所示，是小燈泡L和電阻R的電流與電壓關系的圖像。下列說法正確的是（ ）
A. 電阻R的電阻值是10Ω
B. 當通過L的電流是0.2A的時候，其消耗的電功率是0.8W
C. 僅把L、R并聯在電壓是2V的電路中，干路里的電流是0.4A
D. 僅把L、R串聯在電路中，當電流是0.2A時，它們兩端總電壓是4V
【答案】C
【解析】
【詳解】A．由圖可知，電阻R的U-I圖像為一條傾斜的直線，說明U與I成正比，即R是一個定值，大小為
故A錯誤；
B．由圖可知，當通過L電流是0.2A的時候，其兩端的電壓為1V，則其消耗的電功率是
P實=U實I實=1V×0.2A=0.2W
故B錯誤；
C．僅把L、R并聯在電壓是2V的電路中，根據并聯電路的電壓特點可知，L、R兩端的電壓均為2V，由圖可知，通過L、R的電流分別為0.3A、0.1A。根據并聯電路的電流特點，干路的電流為
I干=IL+IR=0.3A+0.1A=0.4A
故C正確；
D．僅把L、R串聯在電路中，根據串聯電路的特點和圖像可知，當電流是0.2A時，L、R兩端的電壓分別為1V、4V。根據串聯電路的電壓特點，它們兩端總電壓是
U總=UL+UR=1V+4V=5V
故D錯誤；
故選C。
9. 以下四種電路，電源電壓不變且未知，R0是已知阻值的定值電阻，在不拆改電路的情況下，能測出未知電阻Rx阻值的電路是（ ）
A. B.
C. D.
【答案】ABD
【解析】
分析】
【詳解】A．只閉合S時，兩電阻串聯，電流表測電路中電流I1，兩開關都閉合時只有R0接入電路中，電流表測此時電路中電流I0，根據電源電壓不變列式
I1(R0+Rx)=I0R0
可求出Rx的阻值，故A符合題意；
B．只閉合S時，電路是只有Rx的基本電路，電流表測量通過Rx的電流I0，再閉合S1，兩只電阻并聯，電流表測量干路電流I，根據電源電壓不變列式
I0Rx= (I- I0)R0
可求出Rx的阻值，故B符合題意；
C．S1接不同點電流方向改變，電壓表會出現反偏，求不出Rx的阻值，故C不符合題意；
D．閉合開關S、S2，兩只電阻串聯，電壓表測Rx的電壓，閉合開關S、S1，兩只電阻串聯，電壓表測電源電壓，根據電路電流相等列式
可求出Rx的阻值，故D符合題意。
故選ABD。
10. 如圖所示電路，電源電壓為4.5V，定值電阻R的阻值為10Ω，電壓表接入0~3V量程，電流表接入0~0.6A量程，滑動變阻器標有“20Ω 1A”， 閉合開關，在保證各元件安全的情況下，下列說法正確的是（ ）

A. 電流表示數變化范圍0.3A~0.6A
B. 電壓表示數變化范圍1.5V~3V
C. 滑動變阻器阻值變化范圍5Ω~20Ω
D. 電路總功率最大值2.7W
【答案】BC
【解析】
【詳解】A．由題意可知，當電壓表示數為最大值3V時，電路中的電流最大為0.3A，故A錯誤；
B．當變阻器的阻值最大時，電流最小，電壓表的示數最小，此時總電阻為30Ω，電流為0.15A，所以電壓表的最小示數為1.5V，故B正確；
C．當電壓表示為3V時，滑動變阻器的阻值最小，此時電路中的電流為0.3A，變阻器兩端的電壓為1.5V，所以滑動變阻器的最小值為5Ω，故C正確；
D．當電流為最大值0.3A時，總功率最大為1.35W，故D錯誤。
故選BC。
二、填空題（每空1分，共22分）
11. 煮茶葉蛋時，小宇聞到濃郁的茶蛋的香味，這是__________現象。煮茶葉蛋要比腌蛋時咸的快，這是由于煮茶葉蛋比腌蛋時溫度__________，分子的運動更__________。
【答案】 ①. 擴散 ②. 高 ③. 劇烈
【解析】
【詳解】[1]媽媽煮茶葉蛋時，小宇聞到濃郁的茶蛋的香味，屬于分子的擴散現象，擴散現象說明分子在不停地做無規則運動。
[2][3]煮茶葉蛋要比腌蛋時咸的快，這一現象可以說明分子運動的快慢與溫度有關，溫度越高，分子熱運動越劇烈。
12. 一臺單缸四沖程汽油機，飛輪轉速是2400r/min，該汽油機每秒鐘內做功_____次，做功沖程將______能轉化為______能。
【答案】 ①. 20 ②. 內 ③. 機械
【解析】
【詳解】[1]四沖程汽油機一個工作循環飛輪轉2周，對外做功1次，根據題意，飛輪每分鐘轉2400轉，則每秒飛輪轉40轉，對外做功20次。
[2][3]汽油機的做功沖程將內能轉化為機械能。
13. 如圖所示，用絲線懸掛兩個輕質絕緣小球．已知甲球與絲綢摩擦過的玻璃棒相排斥，則乙球帶電情況是________．摩擦起電的本質是________(選填“質子”“電子”或“原子核”)發生轉移．
【答案】 ①. 帶負電或不帶電 ②. 電子
【解析】
【詳解】絲綢摩擦過的玻璃棒帶正電，甲球與帶正電的玻璃棒相互排斥，則甲球帶正電，甲吸引乙，乙可能帶負電，有可能不帶電；摩擦起電是電子由一個物體轉移到另一個物體的結果，得到電子的物體帶負電，失去電子的物體帶正電，故摩擦起電的本質是電子發生轉移．
14. 某同學家的電能表面板如圖所示，則他家同時使用的用電器總功率不能超過___________W，圖中電能表的示數為___________kW·h。如將某用電器單獨接在該電能表上工作10min，電能表上的指示燈閃爍了320次，該用電器功率為___________W。
【答案】 ①. 2200 ②. 219.6 ③. 600
【解析】
【詳解】[1]由圖可知，電能表的額定電壓為220V，允許通過的最大電流為10A，由P=UI可知同時使用的用電器總功率不能超過
P總=UI=220V×10A=2200W
[2]由圖可知，電能表最后一位是小數位，此時電能表的示數為219.6kW·h。
[3]該用電器消耗的電能
該用電器功率
15. 家庭電路中，同時工作的電器越多，總電阻越______；當家中同時使用的用電器的總功率過大時，家庭電路中的______（選填“漏電保護器”或“空氣開關”）會自動斷開，切斷電路。
【答案】 ①. 小 ②. 空氣開關
【解析】
【詳解】[1]在家庭電路中，各用電器是并聯的，并聯電路電阻越并越小，因此家庭電路中同時工作的家用電器越多，電路的總電阻就越小。
[2]電路中同時使用的用電器總功率過大時，由P=UI可知會使電路電流過大，空氣開關能自動斷開，起到保險的作用。
16. —個標有“6V3W”的小燈泡接在9V的電源上，若使燈泡正常發光，應該給它串聯一個______Ω的電阻。若小燈泡兩端的實際電壓是3V，則小燈泡的實際功率是______W。（假設燈絲電阻不變）
【答案】 ①. 6 ②. 0.75
【解析】
【分析】
【詳解】[1][2]燈泡正常發光時電壓UL=6V，功率PL=3W，因串聯電路中總電壓等于各分電壓之和，所以，電阻R兩端的電壓
UR=U總-UL=9V-6V=3V
因串聯電路中各處的電流相等，所以，由P=UI可得，燈泡L正常發光時的電流：
電阻R的阻值
燈泡的電阻
小燈泡兩端的實際電壓是3V時的實際功率
17. 如圖所示燈泡L1、L2的連接方式是__________。在閉合開關后，如果電流表A1示數為0.5A，電流表示數A2為0.3A，則通過小燈泡L1的電流是__________A，燈L2的電流是__________A。
【答案】 ①. 并聯 ②. 0.2 ③. 0.3
【解析】
【詳解】[1]由電路圖可看出，電路中電流從正極流出經過開關和電流表A1后分成兩條支路，一條是L1，另一條L2和A2，最終一起流回負極，所以燈泡、的連接方式是并聯。
[2][3]由圖，電流表A1測干路電流，即I=0.5A；電流表A2測支路L2中的電流，即通過燈L2的電流I2=0.3A；由并聯電路的電流規律得，通過支路L1的電流為
18. 如圖所示，已知R1:R2=3:1，當開關S閉合，甲、乙兩表為電壓表時，兩表示數之比U甲:U乙=_________；當開關S斷開，甲、乙兩表為電流表時，兩表示數之比I甲:I乙=_________。
【答案】 ①. 4：1 ②. 3：4
【解析】
【分析】
【詳解】[1]當開關S閉合，甲、乙兩表為電壓表時，兩電阻串聯，甲測電源電壓，乙測R2電壓，電壓比為
[2]當開關S斷開，甲、乙兩表為電流表時，兩電阻并聯，甲測R2電流，乙測干路電流，電流比為
19. 如圖所示，一定值電阻R0與最大阻值為40Ω的滑動變阻器串聯在電路中，閉合開關S，當滑動變阻器的滑片P滑到最左端時，電流表的示數為0.3A；當滑動變阻器的滑片P滑到最右端時，電流表的示數為0.1A．則定值電阻R0＝_____Ω，電源的電壓U＝_____V．
【答案】 ①. 20 ②. 6
【解析】
【詳解】設電源電壓為U，當滑動變阻器的滑片P滑到最左端時，對整個電路運用歐姆定律,有：
----①；
當滑動變阻器的滑片P滑到最右端時，對整個電路運用歐姆定律，有：
---②
聯系①②解得：
，U=6V
三、作圖題（共6分）
20. 如圖是簡化了的冰箱的電路圖，請在相應的位置填上所缺的電路元件符號。
【答案】如下圖所示
【解析】
【分析】
【詳解】冰箱正常工作時壓縮機的工作是間歇性，每相隔一段時間工作幾分鐘，照明燈是在打開冰箱門時，照明燈進行工作，兩者互不影響，兩者屬于并聯；則照明燈和壓縮機并聯，各串聯一個開關，分別控制照明燈和壓縮機，如下圖所示：
21. 在圖中，請用筆劃線代替導線將三孔插座、電燈和開關正確連入家庭電路。
【答案】
【解析】
【詳解】燈泡的接法：火線先進入開關，再進入燈泡頂端的金屬點，零線直接接在燈泡的螺旋套上，這樣在斷開時能切斷火線，接觸燈泡不會發生觸電事故，既能控制燈泡，又能保證安全；三孔插座的接法：上孔接地線，左孔接零線，右孔接火線。如圖所示：
四、實驗題
22. 為探究水和食用油的吸熱能力，某實驗小組同學用如圖所示兩套完全相同的電加熱裝置進行實驗探究。
（1）開始實驗，在兩燒杯中分別加入質量和初溫__________（選填“相等”或“不相等”）的水和食用油；
（2）實驗中選用規格相同的電加熱器加熱，通過比較__________（填“加熱時間”或“升高溫度”）來反映液體吸收熱量的多少；
（3）實驗開始后，小明每隔1min記錄一次水和食用油的溫度，得到如圖所示的圖像，分析可得：質量相同的水和食用油，升高相同的溫度，水吸收的熱量__________（選填“大于”“小于”或“等于”）食用油吸收的熱量；
（4）根據圖像數據可知，食用油的比熱容為__________J/（kg·℃）；
（5）小明聯想到家中的電熱油汀能夠速熱是利用了油的比熱容較__________（填大或小）。夏天海邊晝夜溫差小，這是因為水的__________大。
【答案】 ①. 相等 ②. 加熱時間 ③. 大于 ④. 2.1×103 ⑤. 小 ⑥. 比熱容
【解析】
【詳解】（1）[1]實驗中，應在兩燒杯中分別加入質量和初溫相等的水和食用油，通過相同裝置給水與食用油加熱相同時間，比較水與食用油升高溫度，比較水與食用油的吸熱能力。
（2）[2]實驗中選用規格相同的電加熱器加熱，相同時間，電加熱器釋放熱量相同，液體吸收熱量相同，則實驗中通過比較加熱時間來反映液體吸收熱量的多少。
（3）[3]由圖像得，質量相同的水和食用油，升高相同的溫度，水被加熱時間較長，則水吸收的熱量大于食用油吸收的熱量。
（4）[4]由圖像得，水與食用油升高相同溫度，水加熱時間是食用油的兩倍，由得
則
（5）[5]小明聯想到家中的電熱油汀能夠速熱是利用了油的比熱容較小，吸收相同熱量，溫度升高較多。
[6]夏天海邊晝夜溫差小，這是因為水的比熱容大，與沙子相比，質量相同時，水吸收或放出相同熱量，升高或降低溫度較少。
23. “探究影響導體電阻大小的因素”的實驗裝置如圖所示，在實驗中使用四根電阻絲，其材料規格如下表所示。
（1）實驗中通過觀察___________比較電阻絲電阻的大??；
（2）實驗中采用的研究方法是___________和轉換法；
（3）分別將編號為___________的電阻絲接入電路進行實驗，可得出結論：導體的電阻大小與導體的材料有關；
（4）分別將編號為B、C的電阻絲接入電路進行實驗，可得出結論：導體的電阻大小與導體的___________有關；
（5）分別將編號為C、D的電阻絲接入電路進行實驗，其得到的實驗結論被實際應用到了___________的工作原理中；
A．電壓表 B．電流表 C．滑動變阻器
（6）實驗過程中某小組同學更換電阻絲后發現小燈泡亮度變化不明顯，可用___________代替小燈泡完成實驗。
【答案】 ①. 小燈泡亮度 ②. 控制變量法 ③. A、B ④. 橫截面積 ⑤. C ⑥. 電流表
【解析】
【詳解】（1）[1]在實驗中，電阻的大小是通過觀察燈泡的亮度來體現的，燈泡的亮度越暗，說明電阻越大。
（2）[2]導體電阻的大小與導體的材料、長度、橫截面積及溫度有關，因此要研究電阻大小與每一個因素的具體關系時，要用到控制變量法；通過觀察燈泡的亮度來體現電阻的大小，這是用到轉換法，故本實驗中采用的研究方法有控制變量法和轉換法。
（3）[3]電阻大小若不考慮溫度的前提下，要研究導體的電阻大小與導體的材料有關，就要使導體的長度和橫截面積保持不變，故選用編號A、B。
（4）[4]編號B、C兩根電阻絲，材料、長度都相同，橫截面積不同，將電阻絲分別接入電路中，燈泡的發光情況不同，故可以得出結論：導體的電阻大小與導體的橫截面積有關。
（5）[5]編號C、D兩根電阻絲，材料、橫截面積都相同，長度不同，把他們分別接入電路中，燈泡的發光情況不同，且接編號D的電阻絲比接編號C的電阻絲，燈泡發光情況要暗，相當于改變電阻絲接入電路中的長度來改變接入電路中電阻的大小，與滑動變阻器的工作原理相同，故AB不符合題意，C符合題意。
故選C。
（6）[6]更換電阻絲后，小燈泡的亮度不明顯，說明電阻絲的電阻太大，流過小燈泡的電流太小，為了完成實驗可以用電流表代替小燈泡。通過觀察電流表示數的大小，來判斷接入電路中電阻絲阻值的大小。
24. 實驗小組在做“探究通過導體的電流跟電壓、電阻的關系”實驗中，實驗器材有：兩節干電池、電流表、電壓表、定值電阻四只（5Ω、10Ω、20Ω、25Ω），滑動變阻器R2（20Ω；1A）、開關、導線若干，電路如圖。
（1）閉合開關前，滑動變阻器的滑片移動到最__________（選填“左”或“右”）端，保護電路安全；在“探究電流跟電壓關系”實驗過程中，滑動變阻器的作用是__________；
（2）實驗開始時，用開關試觸，發現電壓表指針偏轉到表盤右側滿刻度處，電流表指針幾乎不動，故障原因可能是定值電阻發生了__________（選填“短路”或“斷路”）；
（3）排除故障后，組內小雪探究“電流跟電壓的關系”實驗時，將5Ω的電阻連入電路，測得的數據如上表所示，老師檢查數據時指出有一組數據不是實際測得的，你認為應該是第__________（填實驗序號）組，理由是__________；
（4）小明在探究“電流跟電阻的關系”實驗過程中，先將5Ω的電阻連入電路，移動滑動變阻器的滑片使電壓表的示數為2.5V，并記下電流值，接著斷開開關，將5Ω電阻更換成10Ω電阻，閉合開關后，發現電壓表示數變__________（選填“大”或“小”），應向__________（選填“左”或“右”）移動滑動變阻器的滑片才能達到實驗要求；得出的結論是：當導體兩端電壓一定時，通過導體的電流與導體的電阻成__________。
【答案】 ①. 左 ②. 改變電阻R兩端電壓 ③. 斷路 ④. 1 ⑤. 變阻器的最大電阻過小 ⑥. 大 ⑦. 左 ⑧. 反比
【解析】
【詳解】（1）[1]閉合開關前，為了保護電路，滑動變阻器的滑片移動到阻值最大的最左端。
[2]在“探究電流跟電壓關系”實驗過程中，滑動變阻器的作用是保護電路與改變電阻的電壓與電流。
（2）[3]實驗開始時，用開關試觸，發現電壓表指針偏轉到表盤右側滿刻度處，電流表指針幾乎不動，說明電路中沒有電流，而電壓表與電源電壓相連接，故障原因可能是與電壓表并聯的定值電阻發生了斷路。
（3）[4][5]實驗中變阻器與定值電阻串聯，電壓表測量定值電阻電壓，電流表測量電路電流。第一組數據中，變阻器的電壓為
由歐姆定律得，此時變阻器接入電路中電阻為
即此時變阻器接入電路中電阻大于變阻器的最大電阻，因此第一組數據不是實際測得的。
（4）[6]探究“電流跟電阻的關系”要控制電阻的電壓不變，接著斷開開關，將5Ω電阻更換成10Ω電阻，閉合開關后，電路中電阻變大，電流變小，變阻器的電壓變小，定值電阻的電壓變大，則會發現電壓表示數變大，此時應向左移動滑動變阻器的滑片，增大變阻器接入電路中電阻，以增大變阻器兩端的電壓，從而使定值電阻的電壓變?yōu)樵瓉頂?shù)值。
[7]由實驗得，電阻電流與電阻的乘積為定值，則可得結論：當導體兩端電壓一定時，通過導體的電流與導體的電阻成反比。
25. 在測定額定電壓為U額＝3.8V的小燈泡（電阻大約為10Ω）額定功率的實驗中，小明連接了如圖甲所示的電路，其中電源電壓為6V且保持不變。
（1）用筆畫線代替導線將圖甲實物電路連接完整__________（要求：滑動變阻器的滑片向左移動時小燈泡逐漸變亮，連線不得交叉）；
（2）在連接電路時，若有A（5Ω，1A）、B（10Ω，0.5A）和C（20Ω，0.2A）三個滑動變阻器可供選擇，應該選擇變阻器__________（填“A”“B”或“C”）連入電路，才能保證實驗順利進行；
（3）在實驗中，若電壓表示數為2V，為了能測量小燈泡的額定功率，必須將滑動變阻器的滑片P向__________（填“A”或“B”）端移動，當電壓表的示數為3.8V時，小燈泡正常發光，此時電流表示數如圖乙所示，則小燈泡的額定功率為__________W；
（4）小明根據測量小燈泡實際功率的多組數據，做出I﹣U圖像如圖丙所示。發現圖像不是直線，這表明通過小燈泡的電流與其兩端電壓不成正比，這是因為__________；
（5）在實驗時，電壓表出現了故障不能使用。小明向老師借了一只定值電阻R0（R0阻值已知），設計了如圖丁所示的電路，繼續測量額定電壓為U額的小燈泡的額定功率。測量時，應先閉合開關S和S1，調節滑動變阻器，當電流表的示數為__________時，小燈泡正常發光；接著將S1斷開，S2閉合，讀出電流表的示數為I，則小燈泡的額定功率P額＝__________（用I、U額和R0表示）。
【答案】 ①. ②. B ③. B ④. 1.52 ⑤. 燈絲電阻隨溫度改變而改變 ⑥. ⑦.
【解析】
【詳解】（1）[1]實驗中，燈泡應與變阻器串聯，電壓表測量燈泡電壓，電流表測量電路電流?；瑒幼冏杵鞯幕蜃笠苿訒r小燈泡逐漸變亮，說明變阻器滑片向左移動，變阻器接入電路中電阻變小，則變阻器的B端接入電路中；小燈泡的電流約
則電流表的量程選擇0~0.6A即可，如圖所示：
（2）[2]燈泡正常發光時，變阻器的電壓為
由歐姆定律得，變阻器接入電路中電阻為
則變阻器選擇B（10Ω，0.5A）即可。
（3）[3]在實驗中，若電壓表示數為2V，為了能測量小燈泡的額定功率，必須將滑動變阻器的滑片P向B端移動，減小變阻器接入電路中電阻，增大電路中電流，當電壓表的示數為3.8V時，小燈泡正常發光。
[4]由圖乙得，電流表的分度值為0.02A，示數為0.4A，則小燈泡的額定功率為
（4）[5]通過小燈泡的電流與其兩端電壓不成正比，說明燈泡的電阻在改變，這是因為燈泡的電壓、電流變大，燈泡的電功率變大，燈絲溫度增大，燈絲電阻增大。
（5）[6][7]時，電壓表出現了故障不能使用。小明向老師借了一只定值電阻R0（R0阻值已知），設計了如圖丁所示的電路，繼續測量額定電壓為U額的小燈泡的額定功率。測量時，應先閉合開關S和S1，此時燈泡與定值電阻R0并聯后，再與變阻器串聯，電流表測量R0電流，調節滑動變阻器，當燈泡正常工作時，R0兩端的電壓為U額，當電流表的示數為
時，小燈泡正常發光；接著將S1斷開，S2閉合，電路連接方式不變，燈泡仍正常發光，電流表測量干路電流，讀出電流表的示數為I，則燈泡的額定電流為
小燈泡的額定功率
26. 小明在探究“電流通過導體時產生的熱量與什么因素有關”的實驗。
（1）實驗中是通過觀察U形管中液面的__________來顯示容器內溫度的變化。
（2）為了在短時間內達到明顯的實驗效果，兩容器內應裝入質量和初溫相同的__________（選填“空氣”或“水”）。
（3）如圖甲所示控制通過兩電阻的__________相同，探究電流通過導體產生熱量與__________的關系。
（4）閉合開關通電一段時間后，圖甲__________（選填“左”或“右”）側U形管中液面高度變化更大，此實驗現象表明，在電流相同、通電時間相同的情況下，__________越大，所產生的熱量越多。
（5）圖乙實驗裝置可以探究電流通過導體產生的熱量跟__________的關系，電阻絲R3的作用是使通過電阻絲R1和R2的__________不同。
（6）圖乙通電一段時間后，左右兩側容器內電阻產生的熱量之比是__________。
【答案】 ①. 高度變化 ②. 空氣 ③. 電流 ④. 電阻 ⑤. 右 ⑥. 電阻 ⑦. 電流 ⑧. 電流 ⑨. 4︰1
【解析】
【詳解】（1）[1]當容器內溫度升高，氣體體積膨脹，是U型管中的液體液面發生變化，故通過液面的變化或者高度差判斷容器內溫度的變化。
（2）[2]氣體受熱膨脹更明顯，效果更好，故應裝入空氣。
（3）[3][4]由圖甲知，兩個電阻串聯連接，故通過兩電阻的電流大小相等，電阻大小不同，可以探究電流通過導體產生熱量與電阻大小的關系。
（4）[5][6]由圖可知，通電一段時間，右側U型管液面高度變化更大，其產生熱量多，可得結論在電流相同、通電時間相同的情況下，電阻越大，產生的熱量越多。
（5）[7][8]由圖可知，R2和R3并聯接入電路，R1接在干路上，由并聯電路特點可知，干路電流大于支路電流，通過電阻絲R1和R2的電流不相等，可以探究電流通過導體產生的熱量跟電流的關系，電阻絲R3的作用即使R1和R2的電流不相等。
（6）[9]由圖可知，由并聯電路電流規律可知
左右兩側容器內電阻產生的熱量之比是
五、綜合應用（27題7分，28題8分，共15分）
27. 小亮家有一個容積為1L的水壺，水壺里裝有初溫為25℃的水，在1標準大氣壓下小亮用天然氣爐具對水進行加熱。已知天然氣熱值q=8.4×107J/m3，ρ水=1.0×103kg/m3，c=4.2103J/（kg·°C）]求：
（1）燒開1L水，水需要吸收多少熱量？
（2）若天然氣爐具的效率是30%，則燒開1L水需要完全燃燒多少m3的天然氣？
【答案】（1）3.15×105J；（2）0.0125
【解析】
【詳解】解：（1）由得，1L水的質量為
1L水燒開，水需要吸收的熱量
（2）若天然氣爐具的效率是30%，則燒開1L水需要的熱量為
由得，需要完全燃燒天然氣體積為
答：（1）燒開1L水，水需要吸收3.15×105J熱量；
（2）若天然氣爐具效率是30%，則燒開1L水需要完全燃燒0.0125m3的天然氣。
28. 如圖甲是某茶具上煮茶器的電路原理圖，R1是加熱電阻，R2是保溫時的分壓電阻，當開關S、S1都閉合時，煮茶器處于加熱狀態；當水沸騰后，S1會自動斷開，轉為保溫狀態。煮茶器工作過程中的P-t圖象如圖乙所示，不計電阻值隨溫度的變化。求：
（1）電阻R1的阻值；
（2）保溫狀態時，R1的電功率；
（3）電阻R2的阻值；
【答案】（1）R1=44?；（2）P＝1.76W；（3）R2＝1056?
【解析】
【詳解】解：（1）由圖可知，加熱檔功率為1100W，此時只有電阻R1接入電路，則由可得
（2）由圖可知，保溫檔功率為44W，R1和R2是串聯接入電路，此時電流為
則保溫狀態時，R1的電功率為
（3）由題意，保溫檔的總電阻為
由串聯電路電阻特點可知
答：（1）電阻R1的阻值為44Ω。
（2）保溫狀態時，R1的電功率為1.76W。
（3）電阻R2的阻值為1056Ω。編號
材料
長度/m
橫截面積/mm2
燈泡亮度
A
錳銅合金
0.5
0.8
亮
B
鎳鉻合金
0.5
0.8
較亮
C
鎳鉻合金
0.5
0.4
較暗
D
鎳鉻合金
1.0
0.4
暗
實驗序號
1
2
3
4
5
電壓U/V
0.5
1.0
1.5
2.0
2.5
電流I/A
0.1
0.2
0.3
0.4
0.5
