    初中物理第二節 科學探究:怎樣產生感應電流課文配套課件ppt

    展開

    這是一份初中物理第二節 科學探究:怎樣產生感應電流課文配套課件ppt,共22頁。PPT課件主要包含了新知?自主預習,閉合電路,部分導體,切割磁感線,電磁感應現象,感應電流,運動方向,磁感線方向,知識點二發電機,機械能等內容,歡迎下載使用。

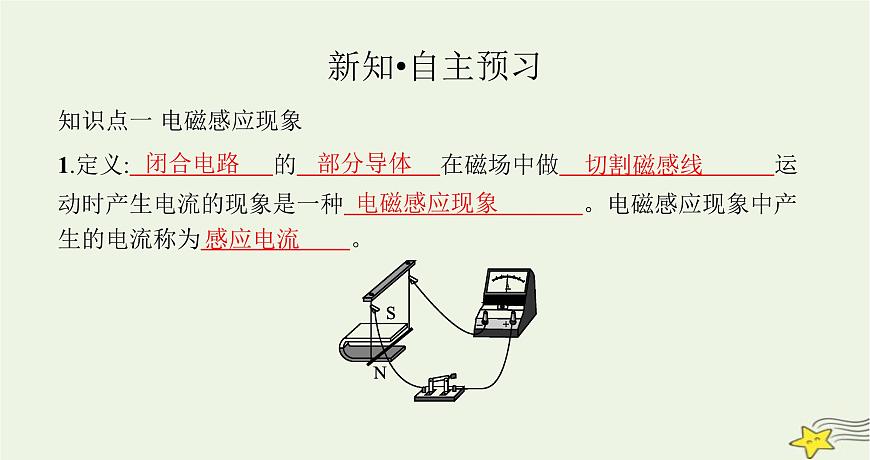

    知識點一 電磁感應現象
    1.定義:      的      在磁場中做         運動時產生電流的現象是一種          。電磁感應現象中產生的電流稱為  。?

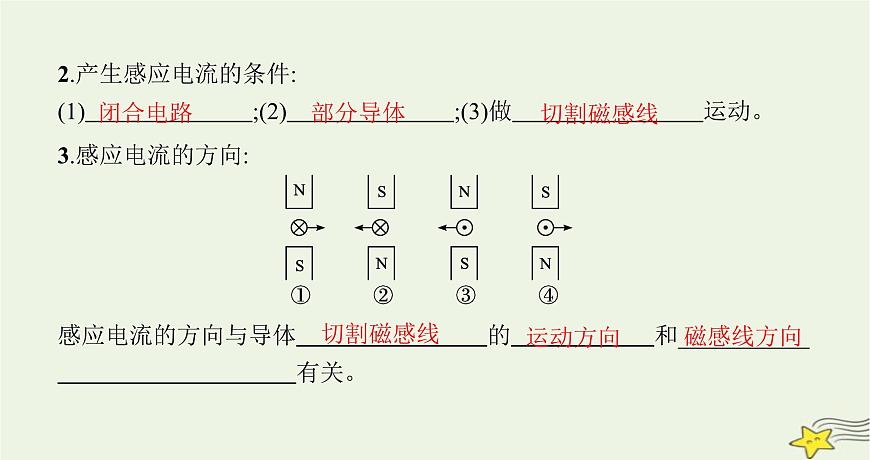

    2.產生感應電流的條件:(1)       ;(2)       ;(3)做        運動。?
    3.感應電流的方向:
    感應電流的方向與導體        的      和___________          有關。?

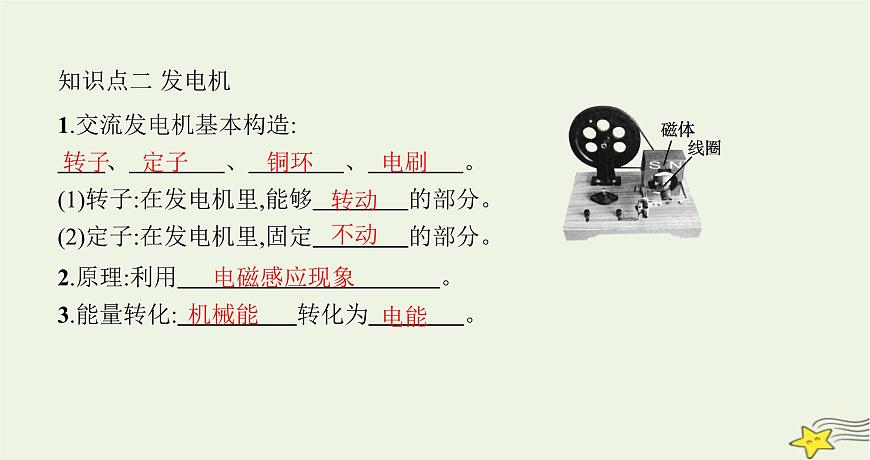

    1.交流發電機基本構造:  、    、    、    。?(1)轉子:在發電機里,能夠    的部分。?(2)定子:在發電機里,固定    的部分。?
    2.原理:利用           。?3.能量轉化:     轉化為    。?

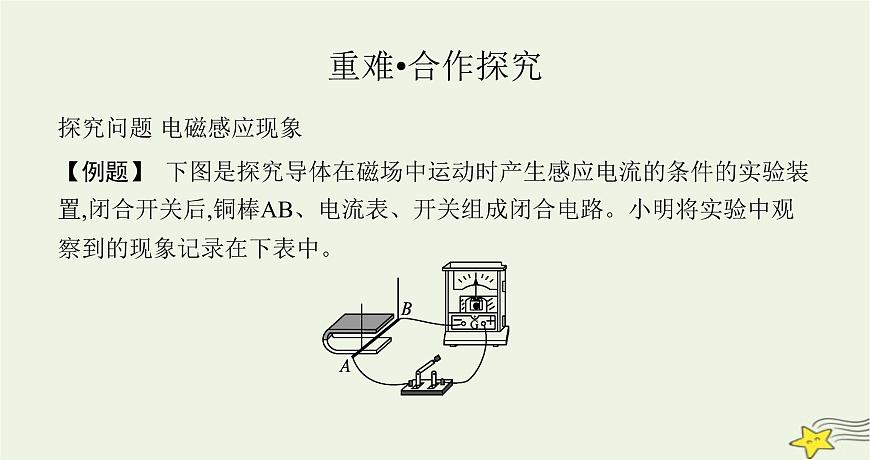

    探究問題 電磁感應現象

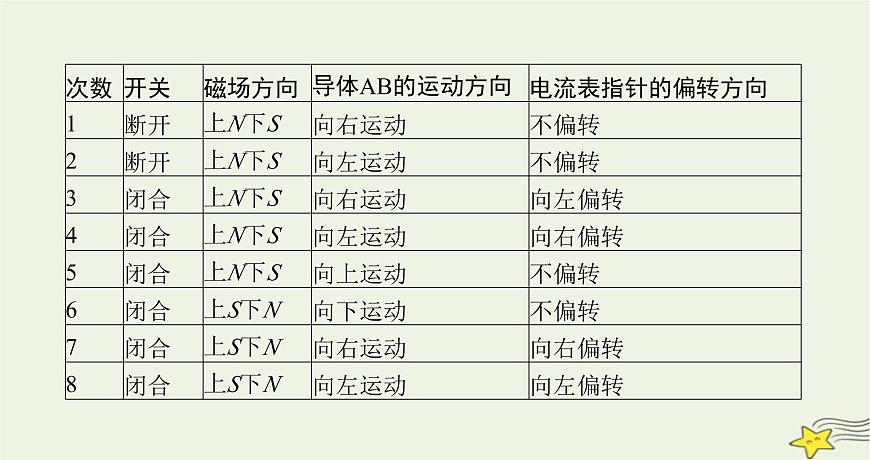

    【例題】 下圖是探究導體在磁場中運動時產生感應電流的條件的實驗裝置,閉合開關后,銅棒AB、電流表、開關組成閉合電路。小明將實驗中觀察到的現象記錄在下表中。

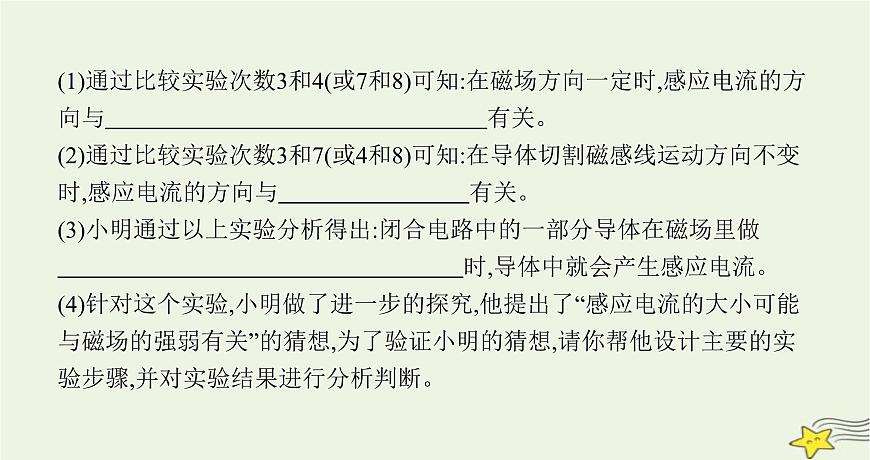

    (1)通過比較實驗次數3和4(或7和8)可知:在磁場方向一定時,感應電流的方向與                有關。?(2)通過比較實驗次數3和7(或4和8)可知:在導體切割磁感線運動方向不變時,感應電流的方向與        有關。?(3)小明通過以上實驗分析得出:閉合電路中的一部分導體在磁場里做                 時,導體中就會產生感應電流。?(4)針對這個實驗,小明做了進一步的探究,他提出了“感應電流的大小可能與磁場的強弱有關”的猜想,為了驗證小明的猜想,請你幫他設計主要的實驗步驟,并對實驗結果進行分析判斷。

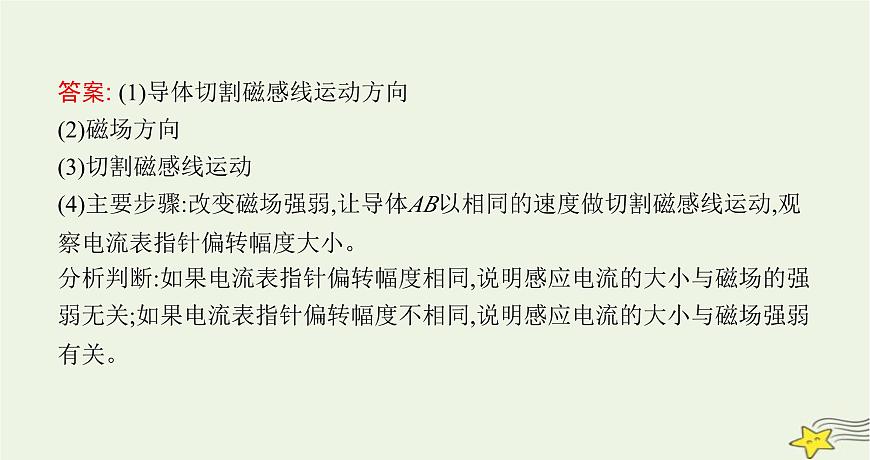

    答案: (1)導體切割磁感線運動方向(2)磁場方向(3)切割磁感線運動(4)主要步驟:改變磁場強弱,讓導體AB以相同的速度做切割磁感線運動,觀察電流表指針偏轉幅度大小。分析判斷:如果電流表指針偏轉幅度相同,說明感應電流的大小與磁場的強弱無關;如果電流表指針偏轉幅度不相同,說明感應電流的大小與磁場強弱有關。
    解析: (1)若磁場方向不變時,只改變導體運動方向,感應電流方向變化,則說明感應電流方向與導體運動方向有關;(2)若在導體運動方向不變時,改變磁場方向,感應電流方向變化,則說明感應電流方向與磁場方向有關;(3)產生感應電流的現象中,閉合電路中的部分導體在磁場里的運動方向與磁場方向垂直,即導體中產生感應電流時閉合電路中的部分導體在磁場里做切割磁感線運動;(4)因為導體運動速度、磁場的強弱都影響了感應電流的大小,所以要驗證“感應電流的大小可能與磁場的強弱有關”的猜想應采用控制變量法;即:保持導體AB切割磁感線運動速度不變,改變磁場強弱。因我們采取轉換法,利用電流表指針的偏轉幅度表示感應電流的大小,所以實驗結果的分析是:如果電流表指針偏轉幅度相同,說明感應電流的大小與磁場的強弱無關;如果電流表指針偏轉幅度不相同,說明感應電流的大小與磁場強弱有關。
    變式訓練 下列說法正確的是(  )A.在電磁感應現象中,機械能轉化為電能B.感應電流的方向只與磁感線的方向有關C.電磁鐵的磁性強弱與電流大小、方向和線圈的匝數有關D.通電導體在磁場中受力的方向只跟磁感線的方向有關,而與電流的方向無關
    解析:電磁感應現象中將機械能轉化為電能,感應電流的方向與磁感線方向和導體運動方向有關,與電流方向無關;電磁鐵磁性的強弱與電流大小、線圈匝數多少、有無鐵芯有關;通電導體在磁場中受力方向與電流方向、導體運動的方向有關。對比可知,選項A正確。
    知識點一 電磁感應現象1.科學家在物理學領域里的每次重大發現,都有力地推動了人類文明的進程。最早利用磁場獲得電流促使人類進入電氣化時代的科學家是(  )A.牛頓B.奧斯特C.托里拆利D.法拉第
    解析:奧斯特是第一個發現電與磁有聯系的人,通過實驗證明了電可以生磁,而法拉第是第一個通過實驗證明了磁可以生電的人,促使了發電機的發明,答案為D。
    2.在如圖所示四幅圖中,利用電磁感應現象工作的是(  )
    答案: B 解析:電磁鐵的特點是有電流,有磁性,沒有電流就沒有磁性,是利用電流的磁效應原理,故A錯誤;發電機將機械能轉化為電能,是根據電磁感應現象原理制成的,故B正確;電動機是利用通電導線在磁場中受力的作用的原理制成的,故C錯誤;揚聲器把電信號轉化為聲信號,利用通電導體在磁場中受力原理,故D錯誤。
    3.下圖是王浩同學探究感應電流方向與哪些因素有關的實驗情景(圖中箭頭表示導體的運動方向),下列說法正確的是(  )
    A.比較圖和圖可知,感應電流的方向與磁場方向有關B.比較圖和圖可知,感應電流的方向與磁場方向和導體運動方向無關C.比較圖和圖可知,感應電流的方向與磁場方向無關D.由圖可以得出結論,感應電流的方向跟導體是否運動無關
    解析:該實驗采用的是控制變量法,題圖和中導體運動方向相同,但磁場方向相反,電流表指針偏轉方向相反,說明兩次實驗產生的感應電流方向相反,這說明感應電流方向與磁場方向有關,故選A。圖和圖,導體運動方向不同,磁場方向不相同,電流表指針偏轉方向相同,有兩個變量,無法分析結論,B錯。圖和圖,導體運動方向相反,磁場方向相同,無法說明感應電流方向與磁場方向無關,C錯。此實驗需用控制變量法,只通過實驗不能得出任何實驗結論。
    知識點二 發電機4.下列四幅圖中,反映發電機工作原理的是(  )
    解析:由題圖可知,B、D反映的是電流的磁效應;A是電磁感應現象,反映發電機工作原理;C圖說明通電導體在磁場中受力運動,是電動機的工作原理。
    5.下圖是發電機工作的示意圖,從圖中我們知道,此時流過電流表的電流大小為   ,原因是              。若電動機正常運轉后,其線圈abcd 轉速為3 000 r/min,則產生電流的頻率是   ? Hz,1 s內電流表的電流方向改變    次。?
    答案: 零 此時導線不切割磁感線 50 100
