廣東省惠州市第一中學2020-2021學年八年級上學期期中物理試卷

這是一份廣東省惠州市第一中學2020-2021學年八年級上學期期中物理試卷，共28頁。試卷主要包含了選擇題，填空題，作圖題，實驗題，綜合能力題等內容，歡迎下載使用。

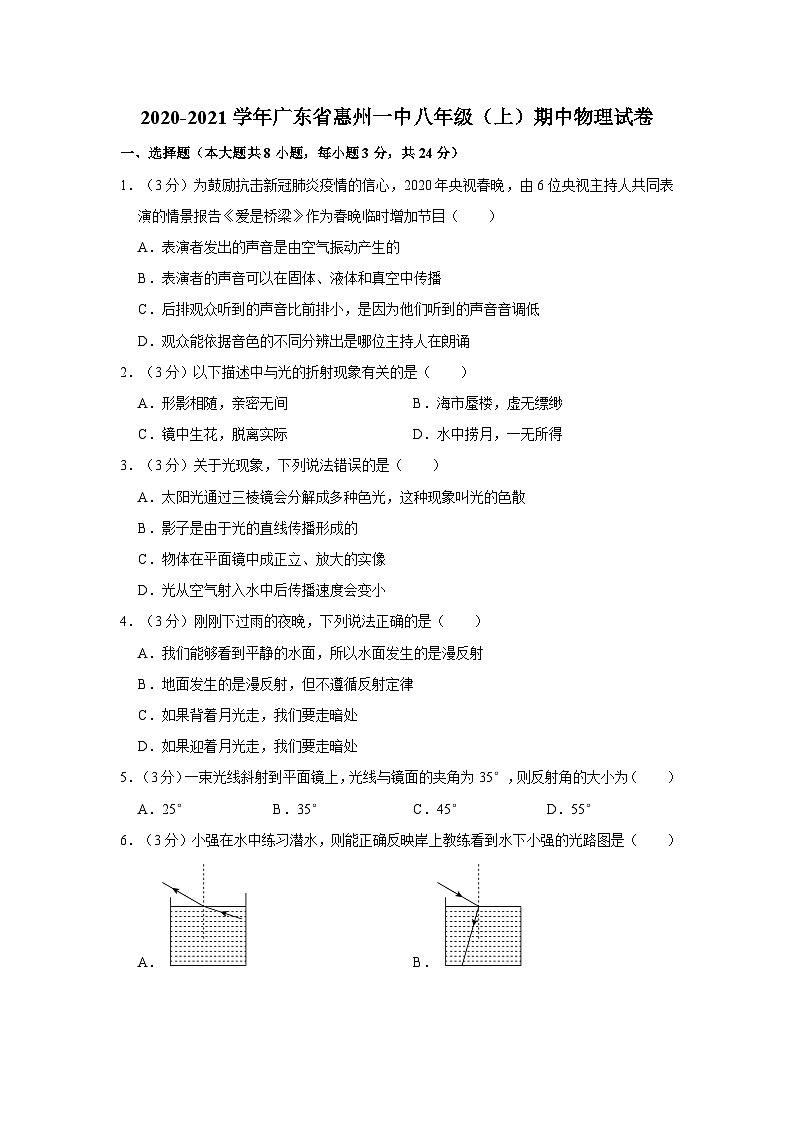

?2020-2021學年廣東省惠州一中八年級（上）期中物理試卷
一、選擇題（本大題共8小題，每小題3分，共24分）
1．（3分）為鼓勵抗擊新冠肺炎疫情的信心，2020年央視春晚，由6位央視主持人共同表演的情景報告《愛是橋梁》作為春晚臨時增加節目（　?。?br /> A．表演者發出的聲音是由空氣振動產生的
B．表演者的聲音可以在固體、液體和真空中傳播
C．后排觀眾聽到的聲音比前排小，是因?yàn)樗麄兟牭降穆曇粢粽{(diào)低
D．觀眾能依據音色的不同分辨出是哪位主持人在朗誦
2．（3分）以下描述中與光的折射現象有關的是（　?。?br /> A．形影相隨，親密無間 B．海市蜃樓，虛無縹緲
C．鏡中生花，脫離實際 D．水中撈月，一無所得
3．（3分）關于光現象，下列說法錯誤的是（　?。?br /> A．太陽光通過三棱鏡會分解成多種色光，這種現象叫光的色散
B．影子是由于光的直線傳播形成的
C．物體在平面鏡中成正立、放大的實像
D．光從空氣射入水中后傳播速度會變小
4．（3分）剛剛下過雨的夜晚，下列說法正確的是（　?。?br /> A．我們能夠看到平靜的水面，所以水面發生的是漫反射
B．地面發生的是漫反射，但不遵循反射定律
C．如果背著月光走，我們要走暗處
D．如果迎著月光走，我們要走暗處
5．（3分）一束光線斜射到平面鏡上，光線與鏡面的夾角為35°，則反射角的大小為（　?。?br /> A．25° B．35° C．45° D．55°

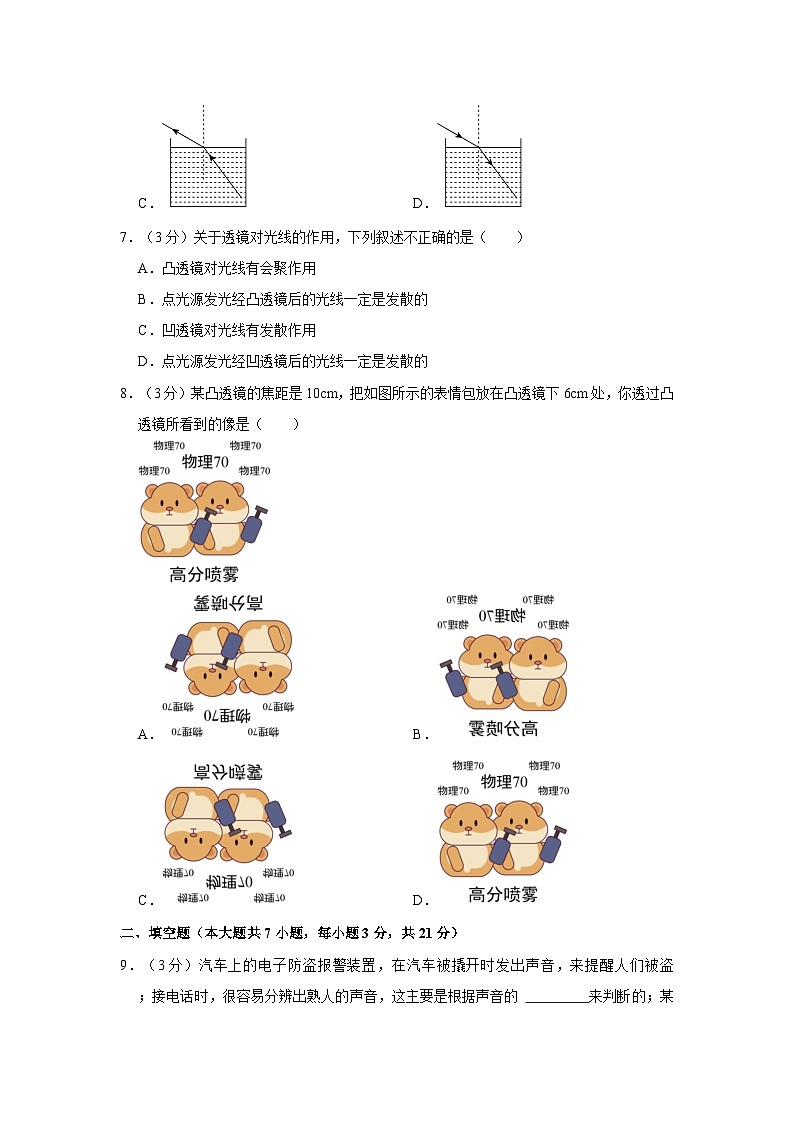

6．（3分）小強在水中練習潛水，則能正確反映岸上教練看到水下小強的光路圖是（　?。?br /> A． B．
C． D．
7．（3分）關于透鏡對光線的作用，下列敘述不正確的是（　?。?br /> A．凸透鏡對光線有會聚作用
B．點光源發光經凸透鏡后的光線一定是發散的
C．凹透鏡對光線有發散作用
D．點光源發光經凹透鏡后的光線一定是發散的
8．（3分）某凸透鏡的焦距是10cm，把如圖所示的表情包放在凸透鏡下6cm處，你透過凸透鏡所看到的像是（　?。?br />
A． B．
C． D．
二、填空題（本大題共7小題，每小題3分，共21分）

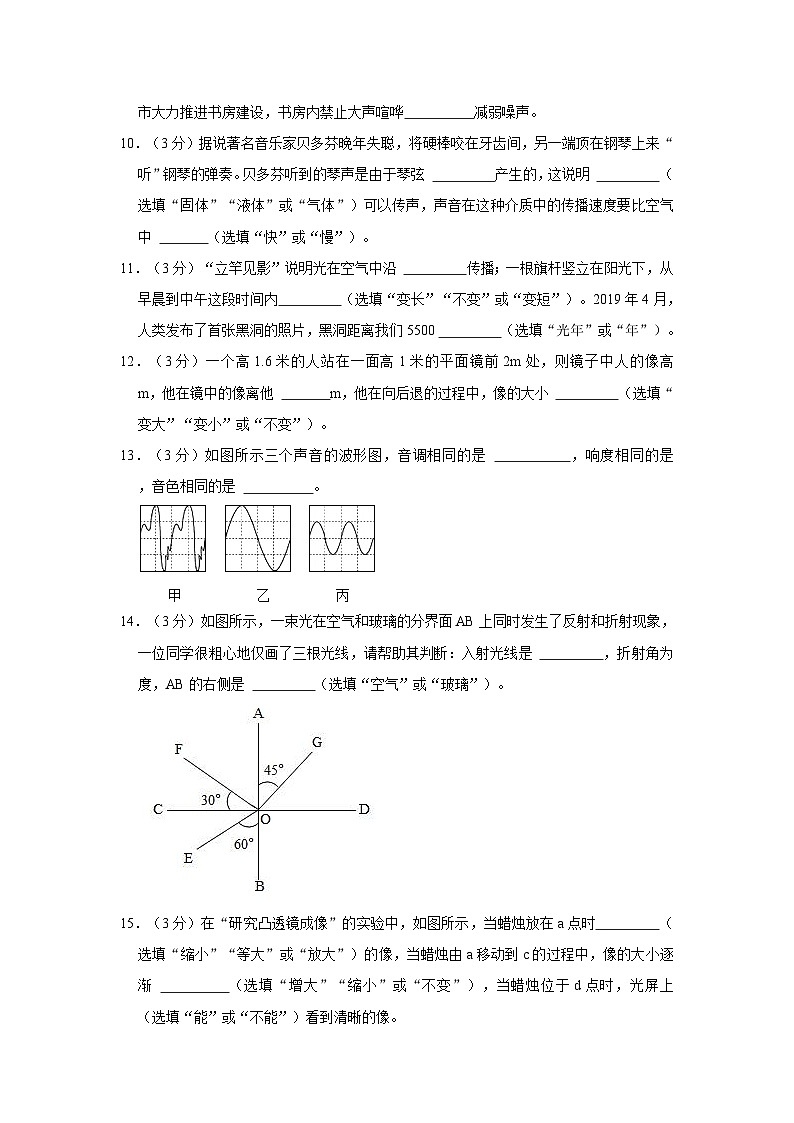

9．（3分）汽車上的電子防盜報警裝置，在汽車被撬開時發出聲音，來提醒人們被盜　 ?。唤与娫挄r(shí)，很容易分辨出熟人的聲音，這主要是根據聲音的 　 　來判斷的；某市大力推進書房建設，書房?jī)?nèi)禁止大聲喧嘩　 　減弱噪聲。
10．（3分）據說著名音樂家貝多芬晚年失聰，將硬棒咬在牙齒間，另一端頂在鋼琴上來“聽”鋼琴的彈奏。貝多芬聽到的琴聲是由于琴弦 　 　產生的，這說明 　 　（選填“固體”“液體”或“氣體”）可以傳聲，聲音在這種介質中的傳播速度要比空氣中 　 　（選填“快”或“慢”）。
11．（3分）“立竿見影”說明光在空氣中沿 　 　傳播；一根旗桿豎立在陽光下，從早晨到中午這段時間內　 ?。ㄟx填“變長”“不變”或“變短”）。2019年4月，人類發布了首張黑洞的照片，黑洞距離我們5500 　 ?。ㄟx填“光年”或“年”）。
12．（3分）一個高1.6米的人站在一面高1米的平面鏡前2m處，則鏡子中人的像高 　 　m，他在鏡中的像離他 　 　m，他在向后退的過程中，像的大小 　 ?。ㄟx填“變大”“變小”或“不變”）。
13．（3分）如圖所示三個聲音的波形圖，音調相同的是 　 　，響度相同的是 　 　，音色相同的是 　 　。

14．（3分）如圖所示，一束光在空氣和玻璃的分界面AB上同時發生了反射和折射現象，一位同學很粗心地僅畫了三根光線，請幫助其判斷：入射光線是 　 　，折射角為 　 　度，AB的右側是 　 ?。ㄟx填“空氣”或“玻璃”）。

15．（3分）在“研究凸透鏡成像”的實驗中，如圖所示，當蠟燭放在a點時　 ?。ㄟx填“縮小”“等大”或“放大”）的像，當蠟燭由a移動到c的過程中，像的大小逐漸 　 ?。ㄟx填“增大”“縮小”或“不變”），當蠟燭位于d點時，光屏上 　 ?。ㄟx填“能”或“不能”）看到清晰的像。

三、作圖題（本大題共5小題，共14分）
16．（3分）一束光從空氣中斜射到水面時發生反射和折射，OB是反射光線，請作出入射光線和大致的折射光線。

17．（3分）請畫出如圖物體AB在平面鏡中所成的像。

18．（3分）豎起的墻面上有一塊面鏡MN，小女孩站在平面鏡前，她的腳前有一枚硬幣（如圖中點A所示）

19．（3分）如圖所示，請補全光路圖。

20．（2分）如圖所示，太陽光線AO射到平面鏡（圖中沒有畫出）上，某同學想讓太陽光豎直照射到井底，并標出反射角的度數。

四、實驗題（本大題共4小題，共23分）
21．（3分）如圖1，小強想測出25圈細鐵絲的直徑，它采用了如圖的測量方法　 　cm，細鐵絲的直徑為 　 　mm，如圖2所示秒表的時間為 　 　s。

22．（6分）如圖所示是小寧在“探究光反射的規律”時的實驗情景。

（1）如圖甲所示，小寧先將平面鏡平放在水平桌面上，再把白色硬紙板放在平面鏡上且與鏡面保持 　 　。
（2）小寧讓一束光EO貼著紙板射到平面鏡上，在紙板上會看到反射光線OF，然后將紙板繞ON向后折，此時在NOF面上 　 ?。ㄟx填“看得到”或“看不到”）反射光線，此時反射光線 　 ?。ㄟx填“存在”或“不存在”）。
（3）為了進一步確定此時反射光線的位置，小寧將紙板沿PQ剪開，將紙板的上半部分向
后折，如圖丙所示，發現在紙板右側的 　 ?。ㄟx填“上部”或“下部”）會看到反射光線。此實驗現象說明反射光線、入射光線和法線 　 ?。ㄟx填“在”或“不在”）同一平面。
（4）在圖甲中，如果讓光線逆著OF的方向射向平面鏡，會看到反射光線沿著OE方向射
出，這表明光反射時，光路是 　 　的。
23．（5分）微風吹過，金屬管風鈴發出悅耳的聲音。小明想探究直管發出聲音振動的頻率與長度、直徑的關系。他選取了材料與管壁厚度都相同、長度和直徑都不同的三根直管，將它們用細線懸掛，測出各自發出聲音的頻率，數據如表：
編號
長度/cm
直徑/cm
頻率/Hz
1
20
1.5
2131
2
20
2.0
1584
3
20
2.5
656
（1）敲擊金屬管時，聲音是由金屬管 　 　產生的，用不同大小的力敲擊金屬管，則金屬管發出聲音的 　 　將不同。
（2）三根管中音調最低的是 　 　號管。
（3）分析編號1、2兩組數據，可得出結論 　 　。
（4）如果要探究直管發出聲音振動的頻率與長度的關系，應選用編號3的直管和一根直徑為 　 　cm的直管進行比較。
24．（9分）在“探究平面鏡成像的特點”實驗中，如圖甲所示，某同學用玻璃板、相同的兩個跳棋的棋子A和B、刻度尺、白紙、橡皮泥等器材進行實驗。
（1）要求A和B完全相同，是為了比較像與物的 　 　關系。
（2）平面鏡成像的原理是光的 　 　。尋找棋子A的像的位置時，眼睛應該在棋子 　 　（選填“A”或“B”）這一側觀察。平面鏡所成的像是 　 ?。ㄟx填“實”或“虛”）像。
（3）在實驗時應選用 　 ?。ㄟx填“薄”或“厚”）的玻璃板，用玻璃板代替平面鏡的原因是 　 　。
（4）如圖乙所示，該同學將一玩偶“兔斯基”放在平面鏡前1m處，則“兔斯基”的像到鏡子的距離為 　 　m；然后將它向鏡子靠近了0.5m，則“兔斯基”的像到“兔斯基”的距離為 　 　m。
（5）另外一位同學在做該實驗時，發現無論怎樣移動棋子B，也無法使棋子B與A的像完全重合　 　。

五、綜合能力題（本大題共2小題，共18分）
25．（6分）人們發現，在下雨的時候，水下聲吶工作效果不好，發現下雨時水中會產生氣泡，這些氣泡在水下不斷地收縮、膨脹、振動產生聲音。
（1）雨滴落入水下發聲時的聲源是 　 　；聲吶發出的聲波屬于 　 ?。ㄟx填“超聲波”或“次聲波”）。
（2）在探究雨滴落水產生聲音的過程中，科學家進行了下列過程，請你把它們按正確的順序排列起來 　 ?。ㄌ钚蛱?hào)）。
a．歸納分析
b．進行實驗
c．提出假設
d．得出結論
（3）聲吶不僅可以探測海洋的深度，而且還可以探測過往的魚群。當然，如果需要，則暗礁到船的距離為 　 　m。（聲波在海水中的傳播速度為1500m/s）
（4）小明知道某衛星正在探測月球的消息后，他想如果把聲吶也裝到這顆衛星上，就可以用聲吶探測衛星到月球的距離。你認為他的想法可行嗎？　 　，為什么？　 　。
26．（12分）小剛在做“探究凸透鏡成像規律”的實驗中：
（1）如圖甲所示，一束平行于凸透鏡主光軸的光線經過凸透鏡后，在光屏上形成了一個最小、最亮的光斑　 　cm。

（2）點燃蠟燭后，調節燭焰中心、透鏡中心和光屏中心大致在 　 　上，目的是 　 　。
（3）如圖乙，小剛將蠟燭移至光具座上0cm刻度線處，向 　 ?。ㄟx填“左”或“右”）移動光屏，直到燭焰在光屏上成清晰的像，生活當中 　 　（選填“照相機”“投影儀”或“放大鏡”）就是應用的此成像原理；小剛將蠟燭移至光具座上35cm刻度線處，在凸透鏡位置不變時，直到燭焰在光屏上成清晰的像，則該像是 　 ?。ㄟx填“放大”“等大”或“縮小”）的實像。
（4）小剛又將蠟燭移至光具座上45cm刻度線處，凸透鏡位置不變，小剛從凸透鏡的 　 ?。ㄟx填“左”或“右”）側通過凸透鏡可以看到燭焰 　 　（選填“倒立”或“正立”）的像，此時 　 ?。ㄟx填“能”或“不能”）用光屏接收到清晰的像。
（5）實驗時，蠟燭燃燒而變短，光屏上的像將向 　 ?。ㄟx填“上”或“下”）移動。
（6）當燭焰通過凸透鏡在光屏上成一實像時，小剛用不透明的紙擋住透鏡下半部分，則光屏上所成的像 　 　（選填“不完整較暗”或“完整較暗”）。
（7）請指出用蠟燭作為物體完成“探究凸透鏡成像規律”實驗存在的不足之處：　 　。

2020-2021學年廣東省惠州一中八年級（上）期中物理試卷
參考答案與試題解析
一、選擇題（本大題共8小題，每小題3分，共24分）
1．（3分）為鼓勵抗擊新冠肺炎疫情的信心，2020年央視春晚，由6位央視主持人共同表演的情景報告《愛是橋梁》作為春晚臨時增加節目（　?。?br /> A．表演者發出的聲音是由空氣振動產生的
B．表演者的聲音可以在固體、液體和真空中傳播
C．后排觀眾聽到的聲音比前排小，是因?yàn)樗麄兟牭降穆曇粢粽{(diào)低
D．觀眾能依據音色的不同分辨出是哪位主持人在朗誦
【答案】D
【分析】①人的說話聲是由聲帶振動產生的；
②聲音的傳播需要介質，聲音可以在固體、液體和氣體中傳播，真空不能傳聲；
③聲音的強弱叫響度，響度決定于發聲體的振幅和距離發聲體的遠近；
④音色是由發聲體的材料和結構決定的，是判斷發聲體的依據。
【解答】解：
A、表演者發出的聲音是由聲帶振動產生的；
B、聲音可以在固體，但真空不能傳聲；
C、在振幅一定時，聽到的響度越小；
D、不同人說話時的音色不同。故D正確。
故選：D。
【點評】本題是一道聲現象的綜合題，做題時要對照相關的物理知識，仔細分析每一選項的對錯。
2．（3分）以下描述中與光的折射現象有關的是（　　）
A．形影相隨，親密無間 B．海市蜃樓，虛無縹緲
C．鏡中生花，脫離實際 D．水中撈月，一無所得
【答案】B
【分析】（1）光在同種、均勻、透明介質中沿直線傳播，產生的現象有小孔成像、激光準直、影子的形成、日食和月食等；
（2）光線傳播到兩種介質的表面上時會發生光的反射現象，例如水面上出現岸上物體的倒影、平面鏡成像、玻璃等光滑物體反光都是光的反射形成的；
（3）光線在同種不均勻介質中傳播或者從一種介質斜射入另一種介質時，就會出現光的折射現象，例如水池底變淺、水中筷子變彎、海市蜃樓等都是光的折射形成的。
【解答】解：
A、影子是光沿直線傳播形成的；
B、海市蜃樓是光在不均勻的大氣中發生光的折射形成的；
C、鏡中生花是指花在鏡子中成像，是光的反射形成的；
D、水中撈月是指月在“鏡子”中成像，是光的反射形成的。
故選：B。
【點評】此題通過幾個詞語考查學生對光的折射、光的直線傳播、光的反射的理解，解題的關鍵是理解詞語反應的物理情境，一定程度上考查了學生的語文知識，在學習過程中要善于利用所學知識解釋有關現象。
3．（3分）關于光現象，下列說法錯誤的是（　?。?br /> A．太陽光通過三棱鏡會分解成多種色光，這種現象叫光的色散
B．影子是由于光的直線傳播形成的
C．物體在平面鏡中成正立、放大的實像
D．光從空氣射入水中后傳播速度會變小
【答案】C
【分析】掌握三種光現象：
①在日常生活中，激光準直、小孔成像和影子的形成等都表明光在同一種均勻介質中是沿直線傳播的；
②當光照射到物體表面上時，有一部分光被反射回來發生反射現象，例如：平面鏡成像、水中倒影等；
③當光從一種介質斜射入另一種介質時，傳播方向會偏折，發生折射現象，如：看水里的魚比實際位置淺、彩虹等。
【解答】解：A、白光通過三棱鏡可以分解成七色光，其實質是光的折射；
B、影子的形成是由于光的直線傳播；
C、平面鏡成的是正立，故C錯誤；
D、光在空氣中的傳播速度要大于在水中的傳播速度。
故選：C。
【點評】一般來說：見到影子、日月食、小孔成像就聯系到光的直線傳播原理；見到鏡子、倒影、潛望鏡就聯系到光的反射原理；見到水中的物體，隔著玻璃或透鏡看物體就聯系到光的折射原理。
4．（3分）剛剛下過雨的夜晚，下列說法正確的是（　?。?br /> A．我們能夠看到平靜的水面，所以水面發生的是漫反射
B．地面發生的是漫反射，但不遵循反射定律
C．如果背著月光走，我們要走暗處
D．如果迎著月光走，我們要走暗處
【答案】D
【分析】當光照射到物體表面上時，有一部分光被反射回來，例如：平面鏡成像、水中倒影等；反射分鏡面反射和漫反射，鏡面反射是平行入射的光線經反射面以后還能平行反射，鏡面反射的反射面平而光滑的；
漫反射是平行入射的光線經反射面以后不能平行反射，而是射向四面八方，漫反射的反射面是凹凸不平的。
【解答】解：平靜的水面，能發生鏡面反射，地面發生漫反射；
迎著月光走，月光經水面發生鏡面反射，所以人感覺水洼處比較亮，有很少的光線進入人的眼睛；
背著月光走，月光經積水水面發生鏡面反射，人感覺積水面暗，有較多的光線進入人的眼睛，所以為了避讓水洼。
不管鏡面反射還是漫反射，都要遵循光的反射定律；
綜上所述，只有D正確。
故選：D。
【點評】（1）掌握無論是鏡面反射還是漫反射都遵循光的反射定律，正確區分鏡面反射和漫反射。
（2）不要誤以為鏡面反射就一定亮，漫反射就一定暗，感覺亮暗關鍵是看進入眼睛的光的多少。
5．（3分）一束光線斜射到平面鏡上，光線與鏡面的夾角為35°，則反射角的大小為（　?。?br /> A．25° B．35° C．45° D．55°
【答案】D
【分析】根據平面鏡成像的特點確定平面鏡的位置，根據反射定律可求出入射角和反射角的大小。
【解答】解：由于法線始終垂直于平面鏡，當入射光線與鏡面的夾角為35°時，則入射角為55°，故反射角大小為55°，
故選：D。
【點評】此題主要考查了光的反射定律的內容，特別是反射角與入射角的關系，其中必須搞清反射角與入射角的概念。
6．（3分）小強在水中練習潛水，則能正確反映岸上教練看到水下小強的光路圖是（　?。?br /> A． B．
C． D．
【答案】C
【分析】光的折射定律的內容：折射光線、入射光線、法線在同一個平面內，折射光線與入射光線分居法線兩側，當光由空氣斜射入水中時，折射角小于入射角，當光由水斜入空氣中時，折射角大于入射角。據此分析即可解答。
【解答】解：（1）教練看到水下小強，光線是由小強到教練的，故D錯誤；
（2）根據光的折射定律可知，當光由水斜入空氣中時。故A錯誤。
故選：C。
【點評】此題考查光的折射定律的應用，關鍵是明確光線的傳播方向。難度不大，屬于基礎題。
7．（3分）關于透鏡對光線的作用，下列敘述不正確的是（　　）
A．凸透鏡對光線有會聚作用
B．點光源發光經凸透鏡后的光線一定是發散的
C．凹透鏡對光線有發散作用
D．點光源發光經凹透鏡后的光線一定是發散的
【答案】B
【分析】凸透鏡對光線有會聚作用，凹透鏡對光線有發散作用。
【解答】解：A、凸透鏡對光線有會聚作用；
B、凸透鏡對光線有會聚作用，最后的折射光線可能會聚的，也可能是發散的；
C、凹透鏡對光線有發散作用；
D、點光源發出的光是發散形狀的，一定也是發散的；
故選：B。
【點評】知道凸透鏡和凹透鏡對光線的作用是解決該題的關鍵。
8．（3分）某凸透鏡的焦距是10cm，把如圖所示的表情包放在凸透鏡下6cm處，你透過凸透鏡所看到的像是（　?。?br />
A． B．
C． D．
【答案】D
【分析】凸透鏡成像的三種情況：
①u＞2f時，凸透鏡成倒立縮小的實像，2f＞v＞f。
②2f＞u＞f時，凸透鏡成倒立放大的實像，v＞2f。
③u＜f時，凸透鏡成正立放大的虛像。
【解答】解：凸透鏡焦距f＝10cm，表情包放在此凸透鏡下6cm處，滿足：u＜f條件、放大的虛像，D正確。
故選：D。
【點評】此題主要考查了有關凸透鏡成像的運用，要熟練掌握成像規律的內容。
二、填空題（本大題共7小題，每小題3分，共21分）
9．（3分）汽車上的電子防盜報警裝置，在汽車被撬開時發出聲音，來提醒人們被盜　信息??；接電話時，很容易分辨出熟人的聲音，這主要是根據聲音的 　音色　來判斷的；某市大力推進書房建設，書房?jī)?nèi)禁止大聲喧嘩　聲源處　減弱噪聲。
【答案】信息；音色；聲源處。
【分析】（1）聲音可以傳遞信息和能量；
（2）音調指聲音的高低，響度指聲音的大小，音色指聲音的品質與特色。不同發聲體由于結構、材質不同，音色有所不同；
（3）防治噪聲的途徑：在聲源處減弱、在傳播過程中減弱、在人耳處減弱。
【解答】解：（1）汽車上的電子防盜報警裝置能夠發出報警聲，是利用了聲音可以傳遞信息；
（2）接聽電話時，很容易分辨出熟人的聲音；
（3）書房?jī)?nèi)禁止大聲喧嘩，這是在聲源處減弱噪聲的。
故答案為：信息；音色。
【點評】本題主要考查了聲音的利用、防治噪聲的途徑、聲音的特性等，屬聲學基礎題，難度不大。
10．（3分）據說著名音樂家貝多芬晚年失聰，將硬棒咬在牙齒間，另一端頂在鋼琴上來“聽”鋼琴的彈奏。貝多芬聽到的琴聲是由于琴弦 　振動　產生的，這說明 　固體　（選填“固體”“液體”或“氣體”）可以傳聲，聲音在這種介質中的傳播速度要比空氣中 　快?。ㄟx填“快”或“慢”）。
【答案】振動；固體；快。
【分析】（1）聲音傳播需要介質，固體、液體和氣體都能傳聲；
（2）在不同介質中，聲音的傳播速度是不同的，在固體中最大，其次是液體，最后是氣體，
空氣中的聲速在1個標準大氣壓和15℃的條件下約為340m/s。
【解答】解：聲音是由物體振動產生的，人的耳朵聽不到聲音后、牙齒等固體將聲音傳遞到大腦中。聲音在固體中的傳播速度大于在空氣中的傳播速度。
故答案為：振動；固體；快。
【點評】本題考查學生對聲音傳播特點的掌握，屬于識記性內容，比較簡單，所以我們?cè)趯W(xué)習過程中，注意加強這部分內容的記憶。
11．（3分）“立竿見影”說明光在空氣中沿 　直線　傳播；一根旗桿豎立在陽光下，從早晨到中午這段時間內　變短　（選填“變長”“不變”或“變短”）。2019年4月，人類發布了首張黑洞的照片，黑洞距離我們5500 　光年?。ㄟx填“光年”或“年”）。
【答案】直線；變短；光年。
【分析】光在同一種均勻介質中是沿直線傳播的；一根旗桿豎立在陽光下，在早晨影子最長，中午影子最短，從早晨到中午這段時間內，旗桿影子的長度逐漸變短；光年是指光在一年內通過的路程。
【解答】解：“立竿見影”是由于光的直線傳播造成的；一根旗桿豎立在陽光下，旗桿影子的長度變短，是一個長度單位，有5500光年。
故答案為：直線；變短。
【點評】一般來說：影子的形成、日月食、小孔成像都屬光的直線傳播現象。
12．（3分）一個高1.6米的人站在一面高1米的平面鏡前2m處，則鏡子中人的像高 　1.6　m，他在鏡中的像離他 　2　m，他在向后退的過程中，像的大小 　不變　（選填“變大”“變小”或“不變”）。
【答案】1.6；4；不變。
【分析】由于平面鏡所成的像的大小與物體大小相同，與物體距離平面鏡的遠近無關，故他向平面鏡靠近時，像的大小不變。
【解答】解：由于平面鏡所成的像的大小與物體大小相同，故鏡中人的像高1.6m；
物像到平面鏡的距離相等，人距平面鏡2m．則他在鏡中的像離他2m+2m＝6m；
物體在平面鏡中成像，物像大小相等，像的大小不變。
故答案為：1.6；2；不變。
【點評】平面鏡成像特點是平面鏡成像習題的基礎內容，一定要熟練掌握。此題特別需要注意的是：人離平面鏡越近感覺像越大，像的大小實際上是沒有發生變化的，只是眼睛看像的視角變大。
13．（3分）如圖所示三個聲音的波形圖，音調相同的是 　甲、丙　，響度相同的是 　甲、乙　，音色相同的是 　乙、丙　。

【答案】見試題解答內容
【分析】音調跟物體的振動頻率有關，振動頻率越大，音調越高。
響度跟物體的振幅有關，振幅越大，響度越大。
音色跟發聲體的材料、品質有關。
相同時間內，振動的次數越多，頻率越大；偏離原位置越遠，振幅越大。
【解答】解：從圖中可以看出，相同時間內，甲，頻率相同；
甲、乙振動的幅度相同；
從圖中可以看出，乙和丙波形的形狀完全正確相同。
故答案為：甲、丙；甲、乙；乙、丙。
【點評】通過比較聲音的波形圖來考查頻率對音調的影響和振幅對響度的影響，解題的關鍵是能夠從波形圖上看懂頻率、振幅和音色。
14．（3分）如圖所示，一束光在空氣和玻璃的分界面AB上同時發生了反射和折射現象，一位同學很粗心地僅畫了三根光線，請幫助其判斷：入射光線是 　EO　，折射角為 　45　度，AB的右側是 　空氣　（選填“空氣”或“玻璃”）。

【答案】EO；45；空氣。
【分析】首先根據反射角和入射角相等，找出法線，從而確定界面，然后根據折射光線和入射光線的關系確定出折射光線、入射光線、反射光線以及反射角的度數。
【解答】解：由圖中信息可知，∠BOE＝60°，而∠COF＝30°，所以CD為法線，而折射光線和入射光線分別位于法線兩側，EO為入射光線，OG為折射光線；
故折射角為：∠GOD＝90°﹣45°＝45°；
由于折射角大于入射角，則光線是從玻璃中斜射入空氣中。
故答案為：EO；45。
【點評】此題考查了光的反射定律、光的折射定律的應用，首先要掌握定律的內容，根據反射角與入射角之間的關系確定法線，從而確定界面，則可首先確定出折射光線，根據折射光線與入射光線的關系確定出入射光線，最后確定反射光線。
15．（3分）在“研究凸透鏡成像”的實驗中，如圖所示，當蠟燭放在a點時　縮小?。ㄟx填“縮小”“等大”或“放大”）的像，當蠟燭由a移動到c的過程中，像的大小逐漸 　增大?。ㄟx填“增大”“縮小”或“不變”），當蠟燭位于d點時，光屏上 　不能　（選填“能”或“不能”）看到清晰的像。

【答案】縮小；變大；不能。
【分析】凸透鏡成像的三種情況：
u＞2f，成倒立、縮小的實像，2f＞v＞f；
2f＞u＞f，成倒立、放大的實像，v＞2f；
u＝f，不成像；
u＜f，成正立、放大的虛像，光屏上不能承接到像，透過凸透鏡能看到虛像；
凸透鏡成實像時，物距變大，像距變小，像變小。
【解答】解：當蠟燭放在a點時，此時的物距大于二倍焦距、縮小的實像；
當把蠟燭從a點移動到c的過程中，物距始終大于焦距，物距減小，像變大；
當蠟燭位于d點時，物距等于焦距。
故答案為：縮?。蛔兇?。
【點評】此題考查了凸透鏡成像的特點，難度不大。
三、作圖題（本大題共5小題，共14分）
16．（3分）一束光從空氣中斜射到水面時發生反射和折射，OB是反射光線，請作出入射光線和大致的折射光線。

【答案】見試題解答內容
【分析】當光線射向兩種介質的界面上時，會同時發生反射和折射。光的反射中，反射角等于入射角；當光從空氣斜射入水中時，折射光線將向靠近法線的方向偏折，即入射角大于折射角。
【解答】解：先過折射點O垂直水面作出法線，根據反射角等于入射角，方向指向入射點，如圖所示：

【點評】在畫光路圖時，要注意細節：光線畫實線，法線或光線的反向延長線畫虛線。
17．（3分）請畫出如圖物體AB在平面鏡中所成的像。

【答案】見試題解答內容
【分析】要作出物體AB在平面鏡中的像，要先知道平面鏡成像的特點：像與物到平面鏡的距離相等、連線與鏡面垂直、大小相等、虛像、左右相反，及像與物關于平面鏡對稱；
其次，先作出兩個端點A、B在平面鏡中的像點，連接像點即為物體AB在平面鏡中所成的像。
【解答】解：先根據像與物關于平面鏡對稱，作出端點A、B′、B′即為物體AB在平面鏡中所成的像

【點評】作物體在平面鏡中所成的像，常用方法是：作出端點（或關鍵點）的像點，用虛線連接像點得到物體的像。
18．（3分）豎起的墻面上有一塊面鏡MN，小女孩站在平面鏡前，她的腳前有一枚硬幣（如圖中點A所示）

【答案】見試題解答內容
【分析】平面鏡所成的像和物體關于平面鏡對稱；平面鏡所成的像是反射光線的反向延長線的會聚點。
【解答】解：硬幣A反射的光線經平面鏡反射后，進入了人眼；
先作出點A關于平面鏡的對稱點A′，然后連接A′和小女孩的眼睛，連接AO即為入射光線，并標出光的傳播方向
。
【點評】本題考查了平面鏡成像的相關作圖，理解平面鏡成像的特點和平面鏡成像原理是關鍵。
19．（3分）如圖所示，請補全光路圖。

【答案】見解析。
【分析】在畫透鏡光路圖時，先確定所給的光線的特點再根據透鏡對光的作用來作圖。
【解答】解：平行于主光軸的光線經凹透鏡折射后，其折射光線的反向延長線過焦點，如圖所示：

平行于主光軸的光線經凸透鏡折射后將過焦點；通過焦點的光線經凸透鏡折射后將平行于主光軸

【點評】凹透鏡三條特殊光線的作圖：①延長線過另一側焦點的光線經凹透鏡折射后將平行于主光軸；②平行于主光軸的光線經凹透鏡折射后，其折射光線的反向延長線過焦點；③過凹透鏡光心的光線傳播方向不改變。
凸透鏡的三條特殊光線：①通過焦點的光線經凸透鏡折射后將平行于主光軸；②平行于主光軸的光線經凸透鏡折射后將過焦點；③過凸透鏡光心的光線傳播方向不改變。
20．（2分）如圖所示，太陽光線AO射到平面鏡（圖中沒有畫出）上，某同學想讓太陽光豎直照射到井底，并標出反射角的度數。

【答案】見解答圖。
【分析】先過入射點作出反射光線，然后作入射光線和反射光線的角平分線，即法線，再過入射點作垂直于法線的鏡面，最后根據角之間的關系求出鏡面與水平面的夾角。
【解答】解：反射光線要豎直射入井內，過入射點O豎直向下做反射光線OB，作ON的垂線MM′；反射光線和入射光線的夾角∠AOB＝30°+90°＝120°，作圖如下：

【點評】知道反射定律的內容，會根據反射定律完成反射光路，會根據角之間的關系計算角的大小。
四、實驗題（本大題共4小題，共23分）
21．（3分）如圖1，小強想測出25圈細鐵絲的直徑，它采用了如圖的測量方法　5.00　cm，細鐵絲的直徑為 　2.0　mm，如圖2所示秒表的時間為 　100　s。

【答案】5.00；2.0；100。
【分析】（1）刻度尺的使用要首先觀察它的量程和分度值；注意刻度尺要估讀到分度值的下一位；細銅絲的直徑很小，如果用刻度尺直接測量，或者測不出或者誤差太大，把細銅絲在鉛筆上緊密排繞n圈，測出線圈長度L，則細銅絲直徑d＝；
（2）停表的中間的表盤代表分鐘，周圍的大表盤代表秒，停表讀數是兩個表盤的示數之和
【解答】解：長度測量需要估讀到分度值的下一位．刻度尺的分度值為0.1cm．細鐵絲的直徑為纏繞的部分的長度除以纏繞圈數，即；
在秒表的中間表盤上，8min中間有兩個小格，指針在“1”和“2”之間，所以分針指示的時間為4min；秒表外圈示數的單位是s，所以一份是0.1s，由于分針示數超過4.5分，故時間為1min40s＝100s。
故答案為：3.00；2.0。
【點評】讀取不同測量工具的示數時，基本方法是一致的，都要先明確測量工具的量程和分度值，確定零刻度線的位置，視線與刻度線垂直。
22．（6分）如圖所示是小寧在“探究光反射的規律”時的實驗情景。

（1）如圖甲所示，小寧先將平面鏡平放在水平桌面上，再把白色硬紙板放在平面鏡上且與鏡面保持 　垂直　。
（2）小寧讓一束光EO貼著紙板射到平面鏡上，在紙板上會看到反射光線OF，然后將紙板繞ON向后折，此時在NOF面上 　看不到?。ㄟx填“看得到”或“看不到”）反射光線，此時反射光線 　存在?。ㄟx填“存在”或“不存在”）。
（3）為了進一步確定此時反射光線的位置，小寧將紙板沿PQ剪開，將紙板的上半部分向
后折，如圖丙所示，發現在紙板右側的 　下部　（選填“上部”或“下部”）會看到反射光線。此實驗現象說明反射光線、入射光線和法線 　在?。ㄟx填“在”或“不在”）同一平面。
（4）在圖甲中，如果讓光線逆著OF的方向射向平面鏡，會看到反射光線沿著OE方向射
出，這表明光反射時，光路是 　可逆　的。
【答案】見試題解答內容
【分析】（1）只有硬紙板和平面鏡垂直，才能保證法線和平面鏡垂直；
（2）（3）光的反射定律：反射光線、入射光線、法線在同一平面內，反射光線和入射光線分居在法線的兩側；反射角等于入射角；根據光的反射定律，可判斷紙反向后折和紙板不垂直時是否能觀察到反射光線；
【解答】解：（1）如果紙板沒有與平面鏡垂直放置，由于法線與鏡面垂直、入射光線，因此，不能在紙板上看到反射光，要保持與鏡面垂直；
（2）光在反射時，反射光線、法線在同一平面內，在NOF面上看不到反射光線、入射光線，反射光線存在；
（3）光在反射時，反射光線、法線在同一平面內，如圖丙所示。此實驗現象說 、入射光線和法線在同一平面；
（4）在圖甲中，如果讓光線逆著OF的方向射向鏡面，這 表明光反射時。
故答案為：（1）垂直； （2）看不到；（3）下部；在。
【點評】本題考查光的反射定律實驗的有關內容，主要考查學生對實驗過程中出現問題的應對能力，就是為了鍛煉學生的動手、動腦的能力。
23．（5分）微風吹過，金屬管風鈴發出悅耳的聲音。小明想探究直管發出聲音振動的頻率與長度、直徑的關系。他選取了材料與管壁厚度都相同、長度和直徑都不同的三根直管，將它們用細線懸掛，測出各自發出聲音的頻率，數據如表：
編號
長度/cm
直徑/cm
頻率/Hz
1
20
1.5
2131
2
20
2.0
1584
3
20
2.5
656
（1）敲擊金屬管時，聲音是由金屬管 　振動　產生的，用不同大小的力敲擊金屬管，則金屬管發出聲音的 　響度　將不同。
（2）三根管中音調最低的是 　3　號管。
（3）分析編號1、2兩組數據，可得出結論 　直管發出聲音振動的頻率與直徑有關，直徑越大，聲音的音調越低　。
（4）如果要探究直管發出聲音振動的頻率與長度的關系，應選用編號3的直管和一根直徑為 　2.5　cm的直管進行比較。
【答案】（1）振動；響度；（2）3；（3）直管發出聲音振動的頻率與直徑有關，直徑越大，聲音的音調越低；（4）2.5。
【分析】（1）聲音是物體振動產生的，一切發聲體都在振動；聲音的強弱叫響度，響度與發聲體的振幅有關，振幅越大，響度越大。
（2）音調由聲音的頻率決定，頻率越大，音調越高，頻率越小，音調越低。
（3）探究頻率與管子長度、直徑的關系應用控制變量法。
（4）根據控制變量法確定金屬管的長度和直徑。
【解答】解：（1）聲音是由物體的振動產生的，用大小不同的力敲擊金屬管，發出聲音的響度不同；
（2）由表中實驗數據可知，3號管子的頻率最??；
（3）探究管子發出的聲音的頻率與管子長度、直徑的關系應采用控制變量法，1、7兩組數據，直徑不同，直徑越大；
（4）根據控制變量法，如果想得出管子發出聲音振動的頻率與長度的關系，直徑為2.5cm的直管；
故答案為：（1）振動；響度；（3）直管發出聲音振動的頻率與直徑有關，聲音的音調越低。
【點評】本題考查了判斷音調的高低、實驗數據分析、實驗設計等問題，知道音調的決定因素、應用控制變量法分析表中實驗數據即可正確解題。
24．（9分）在“探究平面鏡成像的特點”實驗中，如圖甲所示，某同學用玻璃板、相同的兩個跳棋的棋子A和B、刻度尺、白紙、橡皮泥等器材進行實驗。
（1）要求A和B完全相同，是為了比較像與物的 　大小　關系。
（2）平面鏡成像的原理是光的 　反射　。尋找棋子A的像的位置時，眼睛應該在棋子 　A?。ㄟx填“A”或“B”）這一側觀察。平面鏡所成的像是 　虛?。ㄟx填“實”或“虛”）像。
（3）在實驗時應選用 　薄　（選填“薄”或“厚”）的玻璃板，用玻璃板代替平面鏡的原因是 　便于確定像的位置　。
（4）如圖乙所示，該同學將一玩偶“兔斯基”放在平面鏡前1m處，則“兔斯基”的像到鏡子的距離為 　1　m；然后將它向鏡子靠近了0.5m，則“兔斯基”的像到“兔斯基”的距離為 　1　m。
（5）另外一位同學在做該實驗時，發現無論怎樣移動棋子B，也無法使棋子B與A的像完全重合　透明玻璃板沒有豎直放置　。

【答案】（1）大小；（2）反射；A；虛；（3）??；便于確定像的位置；（4）1；1；（5）透明玻璃板沒有豎直放置。
【分析】（1）平面鏡所成像與物體大小相等；
（2）平面鏡成像的原理是：光的反射；
平面鏡所成的像為虛像，不能用光屏承接；
（3）厚玻璃板的兩個面都可以當作反射面，會出現兩個不重合的像，干擾實驗；
（4）平面鏡成像時，像距等于物距；
（5）玻璃板要豎直放置，否則不論怎樣移動后面的棋子都不會與前面棋子成的像完全重合。
【解答】（1）實驗時采用兩個完全相同的棋子，當棋子B和棋子A的像完全重合時；
（2）平面鏡成像原理為光的反射，人眼接收到反射光線后，便可以找到像；
在探究平面鏡成像特點實驗中，在尋找棋子A的像的位置時，因?yàn)榇藭r(shí)成的像為虛像；
（3）探究平面鏡成像實驗中，要用透明的玻璃板代替平面鏡，但是在物體一側能看到物體的像，便于確定像的位置；
由于厚玻璃板的兩個面都可以當作反射面，會出現兩個不重合的像，所以實驗中應該選擇薄的玻璃板進行實驗；
（4）由于平面鏡成像時，像距等于物距，像到鏡面的距離也為1m；
若兔斯基向平面鏡靠近0.2m，則它與鏡面的距離是1m?0.6m＝0.5m；
（5）棋子B無法與棋子A的像完全重合，說明透明玻璃板沒有豎直放置。
故答案為：（1）大??；（2）反射；A；虛；便于確定像的位置；8；（5）透明玻璃板沒有豎直放置。
【點評】本題主要考查了平面鏡成像特點的實驗及操作相關問題，這是光學中的一個重點，也是近幾年來中考經常出現的題型，要求學生熟練掌握，并學會靈活運用。
五、綜合能力題（本大題共2小題，共18分）
25．（6分）人們發現，在下雨的時候，水下聲吶工作效果不好，發現下雨時水中會產生氣泡，這些氣泡在水下不斷地收縮、膨脹、振動產生聲音。
（1）雨滴落入水下發聲時的聲源是 　氣泡　；聲吶發出的聲波屬于 　超聲波?。ㄟx填“超聲波”或“次聲波”）。
（2）在探究雨滴落水產生聲音的過程中，科學家進行了下列過程，請你把它們按正確的順序排列起來 　cbad　（填序號）。
a．歸納分析
b．進行實驗
c．提出假設
d．得出結論
（3）聲吶不僅可以探測海洋的深度，而且還可以探測過往的魚群。當然，如果需要，則暗礁到船的距離為 　7500　m。（聲波在海水中的傳播速度為1500m/s）
（4）小明知道某衛星正在探測月球的消息后，他想如果把聲吶也裝到這顆衛星上，就可以用聲吶探測衛星到月球的距離。你認為他的想法可行嗎？　不可行　，為什么？　真空不能傳聲　。
【答案】（1）氣泡；超聲波；（2）cbad；（3）7500；（4）不可行；真空不能傳聲。
【分析】（1）雨滴落入的聲音是氣泡的振動產生的；人耳朵的聽覺頻率范圍是20Hz到20000Hz之間，即高于20000Hz的屬于超聲波，低于20Hz的是次聲波；
（2）據原文材料回答；
（3）由公式s＝vt求出暗礁到船的距離；
（4）聲音的傳播需要介質，真空不能傳聲。
【解答】解：（1）不論是雪花落水，還是雨滴落水；聲吶裝置是利用仿生學原理制成的，屬于超聲波。
（2）據原文材料，在探究雨滴落水產生聲音的過程中，然后進行試驗，最后得出結論。
（3）知道超聲波信號遇到暗礁被反射回來用的時間（來回趟），利用速度公式求超聲波從發出到返回共走的路程；由可得聲t＝1500m/s×10s＝15000m，暗礁到船的距離：。
（4）他的想法不可行；聲音的傳播需要介質，衛星與月球間是真空。
故答案為：（1）氣泡；超聲波；（3）7500；真空不能傳聲。
【點評】本題考查超聲波、聲音的傳播、速度公式、科學探究環節等聲現象的有關知識，是一道基礎題。
26．（12分）小剛在做“探究凸透鏡成像規律”的實驗中：
（1）如圖甲所示，一束平行于凸透鏡主光軸的光線經過凸透鏡后，在光屏上形成了一個最小、最亮的光斑　10.0　cm。

（2）點燃蠟燭后，調節燭焰中心、透鏡中心和光屏中心大致在 　同一高度　上，目的是 　使像成在光屏中央　。
（3）如圖乙，小剛將蠟燭移至光具座上0cm刻度線處，向 　左?。ㄟx填“左”或“右”）移動光屏，直到燭焰在光屏上成清晰的像，生活當中 　照相機?。ㄟx填“照相機”“投影儀”或“放大鏡”）就是應用的此成像原理；小剛將蠟燭移至光具座上35cm刻度線處，在凸透鏡位置不變時，直到燭焰在光屏上成清晰的像，則該像是 　放大?。ㄟx填“放大”“等大”或“縮小”）的實像。
（4）小剛又將蠟燭移至光具座上45cm刻度線處，凸透鏡位置不變，小剛從凸透鏡的 　右　（選填“左”或“右”）側通過凸透鏡可以看到燭焰 　正立?。ㄟx填“倒立”或“正立”）的像，此時 　不能?。ㄟx填“能”或“不能”）用光屏接收到清晰的像。
（5）實驗時，蠟燭燃燒而變短，光屏上的像將向 　上?。ㄟx填“上”或“下”）移動。
（6）當燭焰通過凸透鏡在光屏上成一實像時，小剛用不透明的紙擋住透鏡下半部分，則光屏上所成的像 　完整較暗?。ㄟx填“不完整較暗”或“完整較暗”）。
（7）請指出用蠟燭作為物體完成“探究凸透鏡成像規律”實驗存在的不足之處：?、贍T焰不穩定，火焰在有風的時候會晃動；②蠟燭會越燒越短，光屏上的像向上移動　。
【答案】（1）10.0；（2）同一高度；使像成在光屏中央；（3）左；照相機；放大；（4）右；正立；不能；（5）上；（6）完整較暗；（7）①燭焰不穩定，火焰在有風的時候會晃動；②蠟燭會越燒越短，光屏上的像向上移動。
【分析】（1）平行于主光軸的光線經凸透鏡折射后，會聚在主光軸上一點，這點是凸透鏡的焦點，焦點到光心的距離是凸透鏡的焦距；
（2）為了使像成在光屏的中心，必須使?fàn)T焰、凸透鏡和光屏三者的中心放在同一高度上；
（3）當u＞2f時，成倒立、縮小的實像，此時f＜v＜2f，應用為照相機；
當f＜u＜2f時，成倒立、放大的實像；
（4）到u＜f時，成正立、放大的虛像；
（5）通過凸透鏡光心的光線傳播方向不變，像與物體的變化方向恰好相反；
（6）當將凸透鏡的部分遮住時，凸透鏡仍能成完整的像；
（7）蠟燭做光源的缺點：不穩定，會變短。
【解答】解：（1）平行于主光軸的光線經凸透鏡折射后，會聚在主光軸上一點，焦點到光心的距離是凸透鏡的焦距，此時刻度尺的分度值為1cm，所以凸透鏡的焦距是f＝60.0cm﹣50.4cm＝10.0cm；
（2）根據實驗的要求，為了使像成在光屏的中心、凸透鏡和光屏三者的中心放在同一高度上；
（3）將蠟燭移至光具座上0cm刻度線處，此時物距為50cm，成的是倒立，此時像距應在一倍焦距和二倍焦距之間，直到燭焰在光屏上成清晰的像；
將蠟燭移至光具座上35cm刻度線處，在凸透鏡位置不變時，直到燭焰在光屏上成清晰的像，成倒立；
（4）將蠟燭移至光具座上45cm刻度線處，此時物距小于焦距、放大的虛像，因?yàn)槌傻氖翘撓瘢?br /> （5）蠟燭不斷燃燒，燭焰不斷降低，則像的位置向上移動；
（6）遮住凸透鏡的下半部，物體上任一點射向凸透鏡的上半部，照樣能會聚成像，折射光線減少；
（7）用燭焰作為發光物體存在的兩點不足之處：①燭焰不穩定，火焰在有風的時候會晃動，光屏上的像向上移動。
故答案為：（1）10.7；（2）同一高度；（3）左；放大；正立；（5）上；（7）①燭焰不穩定；②蠟燭會越燒越短。
【點評】此題是探究凸透鏡成像規律的實驗，考查了凸透鏡成像規律及應用，不僅要掌握成像特點與物距像距之間的關系，而且要善于總結規律。
