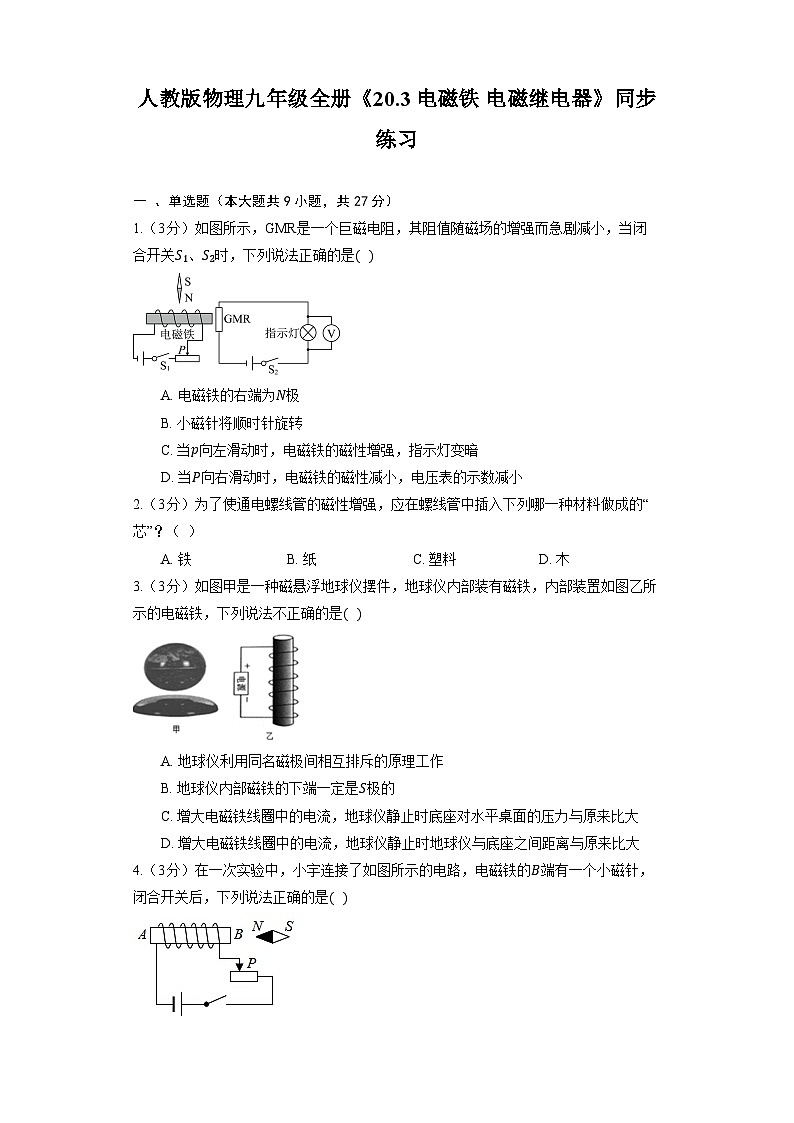

 人教版物理九年級全冊《20.3 電磁鐵 電磁繼電器》同步練習 一 、單選題（本大題共9小題，共27分）1.（3分）如圖所示，是一個巨磁電阻，其阻值隨磁場的增強而急劇減小，當閉合開關、時，下列說法正確的是
 A. 電磁鐵的右端為極
B. 小磁針將順時針旋轉
C. 當向左滑動時，電磁鐵的磁性增強，指示燈變暗
D. 當向右滑動時，電磁鐵的磁性減小，電壓表的示數減小2.（3分）為了使通電螺線管的磁性增強，應在螺線管中插入下列哪一種材料做成的“芯”？（  ）A. 鐵 B. 紙 C. 塑料 D. 木3.（3分）如圖甲是一種磁懸浮地球儀擺件，地球儀內部裝有磁鐵，內部裝置如圖乙所示的電磁鐵，下列說法不正確的是
 A. 地球儀利用同名磁極間相互排斥的原理工作
B. 地球儀內部磁鐵的下端一定是極的
C. 增大電磁鐵線圈中的電流，地球儀靜止時底座對水平桌面的壓力與原來比大
D. 增大電磁鐵線圈中的電流，地球儀靜止時地球儀與底座之間距離與原來比大4.（3分）在一次實驗中，小宇連接了如圖所示的電路，電磁鐵的端有一個小磁針，閉合開關后，下列說法正確的是
 A. 電磁鐵的端為極
B. 當滑動變阻器的滑動片向左端移動，電磁鐵磁性變?nèi)?/span>
C. 小磁針靜止時。極水平指向左

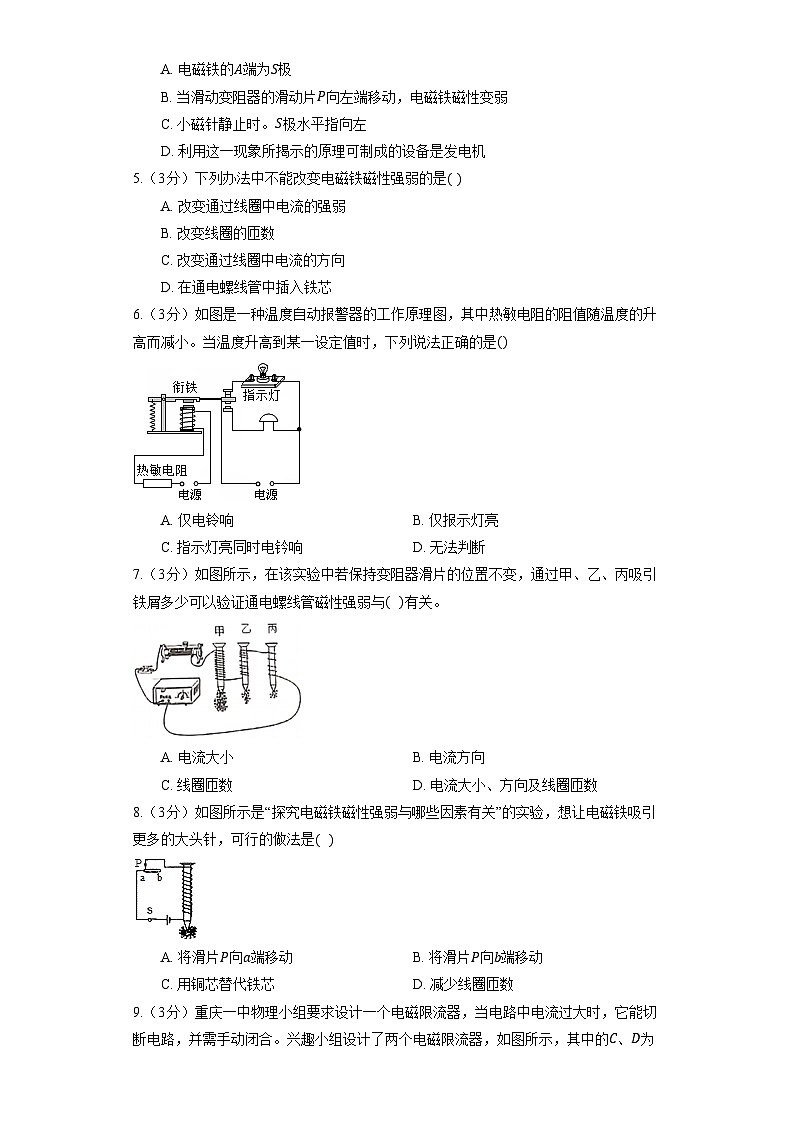

D. 利用這一現象所揭示的原理可制成的設備是發電機5.（3分）下列辦法中不能改變電磁鐵磁性強弱的是A. 改變通過線圈中電流的強弱
B. 改變線圈的匝數
C. 改變通過線圈中電流的方向
D. 在通電螺線管中插入鐵芯6.（3分）如圖是一種溫度自動報警器的工作原理圖，其中熱敏電阻的阻值隨溫度的升高而減小。當溫度升高到某一設定值時，下列說法正確的是
 A. 僅電鈴響 B. 僅報示燈亮
C. 指示燈亮同時電鈐響 D. 無法判斷7.（3分）如圖所示，在該實驗中若保持變阻器滑片的位置不變，通過甲、乙、丙吸引鐵屑多少可以驗證通電螺線管磁性強弱與有關。
 A. 電流大小 B. 電流方向
C. 線圈匝數 D. 電流大小、方向及線圈匝數8.（3分）如圖所示是“探究電磁鐵磁性強弱與哪些因素有關”的實驗，想讓電磁鐵吸引更多的大頭針，可行的做法是
 A. 將滑片向端移動 B. 將滑片向端移動
C. 用銅芯替代鐵芯 D. 減少線圈匝數9.（3分）重慶一中物理小組要求設計一個電磁限流器，當電路中電流過大時，它能切斷電路，并需手動閉合。興趣小組設計了兩個電磁限流器，如圖所示，其中的、為動觸點。下列說法中正確的是 ?
 A. 甲和乙都能滿足設計要求 B. 甲能滿足設計要求，乙不能滿足設計要求

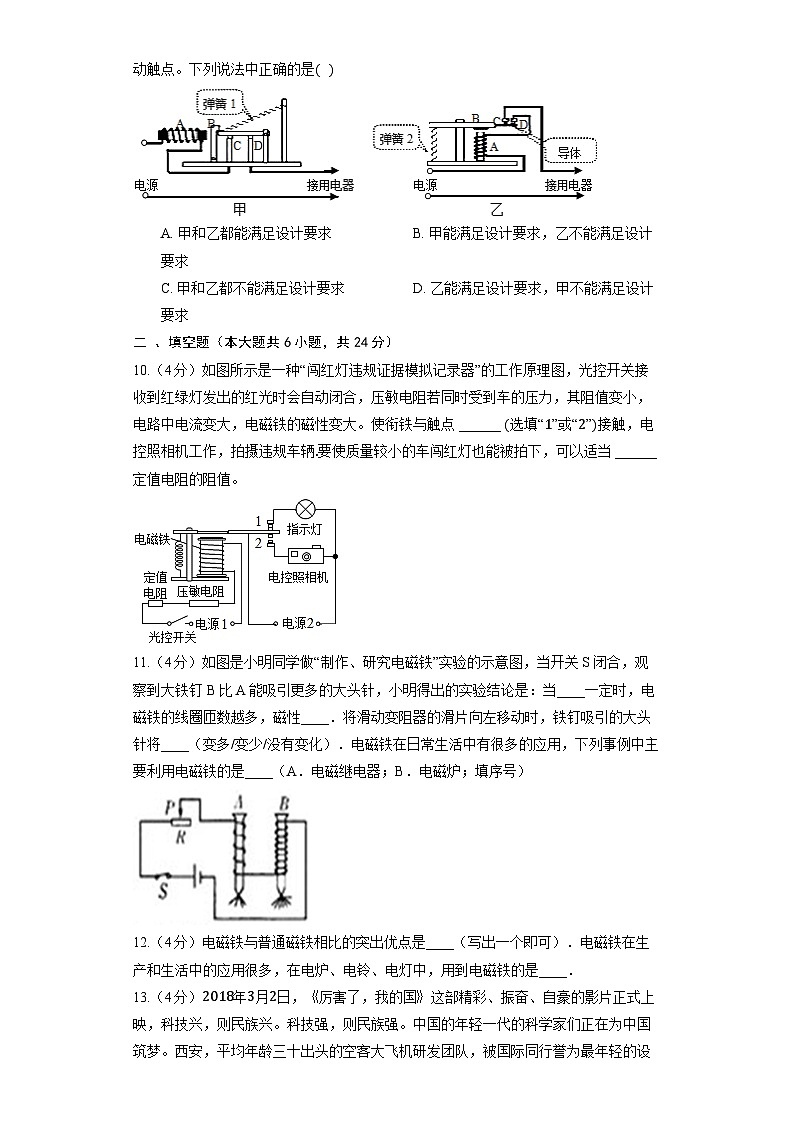

C. 甲和乙都不能滿足設計要求 D. 乙能滿足設計要求，甲不能滿足設計要求二 、填空題（本大題共6小題，共24分）10.（4分）如圖所示是一種“闖紅燈違規證據模擬記錄器”的工作原理圖，光控開關接收到紅綠燈發出的紅光時會自動閉合，壓敏電阻若同時受到車的壓力，其阻值變小，電路中電流變大，電磁鐵的磁性變大。使銜鐵與觸點 ______ 選填“”或“”接觸，電控照相機工作，拍攝違規車輛要使質量較小的車闖紅燈也能被拍下，可以適當 ______ 定值電阻的阻值。
 11.（4分）如圖是小明同學做“制作、研究電磁鐵”實驗的示意圖，當開關S閉合，觀察到大鐵釘B比A能吸引更多的大頭針，小明得出的實驗結論是：當____一定時，電磁鐵的線圈匝數越多，磁性____．將滑動變阻器的滑片向左移動時，鐵釘吸引的大頭針將____（變多/變少/沒有變化）．電磁鐵在日常生活中有很多的應用，下列事例中主要利用電磁鐵的是____（A．電磁繼電器；B．電磁爐；填序號）
 12.（4分）電磁鐵與普通磁鐵相比的突出優點是____（寫出一個即可）．電磁鐵在生產和生活中的應用很多，在電爐、電鈴、電燈中，用到電磁鐵的是____．13.（4分）年月日，厲害了，我的國這部精彩、振奮、自豪的影片正式上映，科技興，則民族興。科技強，則民族強。中國的年輕一代的科學家們正在為中國筑夢。西安，平均年齡三十出頭的空客大飛機研發團隊，被國際同行譽為最年輕的設計大腦。成都，充滿活力的年輕人，將引領超導磁懸浮列車的未來。無錫，國家重點實驗室里年輕的雙手，剛剛創造出全球晶硅太陽能電池效率的世界紀錄。合肥，平均年齡只有三十五歲的量子科學團隊，今年實現了量子通信，量子計算的重大突破。中國已站在全球量子研究的最前沿。敢為人先。中國創造的沃土上，新一代正全面接棒。?
請找一個與以上情景有關的物理信息，并指出對應的物理知識，不得與示例重復。?
示例：物理信息：空客大飛機；?
物理知識：流速快壓強小。?
作答：物理信息：______；?
物理知識：______。14.（4分）在通電螺線管內插入一個____，就構成了一個電磁鐵．15.（4分）如圖所示，年月日中央新聞報道，我國自行設計制造的新型磁懸浮列車工程樣車運行試驗取得成功，時速可達公里以上，列車由于車體與軌道不接觸、無摩擦，具有噪音低損耗小、易維護等優點，被譽為“零高度飛行器”。這種兼具高速與中低速磁浮交通優點的新型磁懸浮列車將為我國城市間提供一種方便快捷的綠色軌道交通工具。?
?
磁浮列車是在車廂底部和軌道上分別安裝了磁體，并使它們的同名磁極相互______，車體與軌道不接觸，無摩擦，列車能夠在軌道上方幾厘米的高度上飛馳，避免了來自車輪與軌道之間的摩擦。?
如圖所示，列車站臺設計成中間高兩邊低的原因是：進站時列車由于______要保持原來的運動狀態沖上站臺；從能量轉換的角度來說，當列車出站時從高度較高的地方下行，它的______，不用消耗過多的電能或化學能等能量。?
如圖所示，當列車進站時，乘客必須站在站臺和黃色線以外的位置候車才安全的原因是______。?
小張乘坐列車時看見兩旁的房屋迅速向東退去，則列車相對于地面正在向______行駛。三 、簡答題（本大題共2小題，共12分）16.（6分）如圖所示，是一種安全門鎖的工作原理示意圖。保安室里的工作人員通過開關即可控制安全門鎖的開、閉。請你根據示意圖，分析安全門鎖的工作原理。
 17.（6分）請在下面的流程圖中填入后面所列出的短語，來解釋電鈴圖甲是怎樣利用電磁鐵工作的。短語：彈簧片恢復原狀；電磁鐵無磁性；電路接通；電路斷開；電磁鐵吸引銜鐵，錘子敲擊鈴?fù)耄浑姶盆F有磁性。

答案和解析1.【答案】D;【解析】解：?
根據安培定則可知，電磁鐵的左端為極，右端為極，根據磁極間的相互作用可知，上方的小磁針將會逆時針旋轉，故AB錯誤；?
閉合開關和，使滑片向左滑動，電阻變小，左邊電路電流變大，磁場的磁性增強，巨磁電阻的阻值減小，右邊電路電流變大，所以指示燈的亮度會變亮，故C錯誤。?
使滑片向右滑動，電阻變大，邊電路電流變小，磁場的磁性變?nèi)?，巨磁電阻的阻值變大，右邊電路電流變小，根?jù)可知，燈泡兩端的電壓減小，電壓表示數變小，故D正確。?
故選：。?
根據安培定則得出電磁鐵的兩極，根據磁極間的相互作用判斷小磁針旋轉方向；?
先分析滑片向右移動時，變阻器的阻值是變大了還是變小了，然后根據歐姆定律得出電流大小變化情況，從而判斷出電磁鐵的磁場強弱變化情況，進一步得出燈泡亮度的變化。
 2.【答案】A;【解析】解：可以充當“芯”的磁性材料是鐵，通電螺線管中插入鐵芯后，鐵芯被通電螺線管的磁場磁化，磁化后的鐵芯也變成了一個磁體，這樣由于兩個磁場互相疊加，從而使螺線管的磁性大大增強．而紙、塑料和木都不是磁性材料，不能被磁化．?
故選A．
 3.【答案】C;【解析】解：、磁懸浮地球儀之所以能懸浮在空中，是利用了同名磁極相互排斥的原理；故A正確 ?
B、由安培定則和圖示可知，右手握住螺線管，四指指向電流的方向，大拇指指向螺線管的下端，則螺線管的下端為極、上端為極即底座的上端為極。磁懸浮地球儀利用了同名磁極相互排斥的原理，所以地球儀內部磁鐵的下端一定是極，故B正確。 ?
C、地球儀受到的重力不變，最后還是處于靜止?fàn)顟B(tài)，所以底座對地球儀的磁力大小不變，底座的重力不變。所以底座對水平桌面的壓力與原來相等，故C錯誤。 ?
D、增大電磁鐵線圈中的電流，地球儀受到的磁力增大，地球儀與底座之間距離變大，故D正確。 ?
故選：。?
磁懸浮地球儀擺件利用了同名磁極相互排斥的原理；用安培定則可判斷地球儀內部磁鐵的磁極。 ?
根據二力平衡分析磁力的大小。?
此題綜合考查了平衡狀態的判斷、同名磁極相互排斥等知識點，要從題目中尋找有用的信息，利用有關知識點解題。
 4.【答案】B;【解析】解：、電流從右端流入，左端流出，故據安培定則可知，此時電磁鐵的端是極，端是極，故A錯誤； ?
B、滑動變阻器的滑動片向左端移動，電阻變大，電流變小，故電磁鐵的磁性變?nèi)酰?/span>B正確； ?
C、據磁極間的作用規律可知，小磁針靜止時，左端是極，右端是極，故C錯誤； ?
D、該實驗表明了電能生磁，此現象與發電機無關，故D錯誤； ?
故選：。?
開關閉合后，根據電流方向利用安培定則可判斷螺線管的磁極，則由磁極間的相互作用可判出小磁針的指向；由滑動變阻器的滑片移動可得出電路中電流的變化，則可得出螺線管中磁場的變化。?
該題考查了安培定則的應用、磁極間的作用規律的應用、電磁鐵磁性強弱的影響因素等知識點，是一道綜合題。
 5.【答案】C;【解析】解：、改變通過線圈中電流的強弱，可以改變電磁鐵的磁性強弱，不符合題意；?
、改變線圈的匝數，可以改變電磁鐵的磁性強弱，不符合題意；?
、改變電流方向，會使電磁鐵的磁極發生變化，但不影響磁性的強弱，符合題意．?
、在通電螺線管中插入鐵芯，可以使電磁鐵的磁性增強，不符合題意；?
故選?
影響電磁鐵磁性強弱的因素有電流大小和線圈匝數，向螺線管中加入鐵芯可以增強磁性．?
電流大小、線圈匝數和鐵芯的有無影響電磁鐵磁性的強弱，而電流方向和線圈的繞法可以改變電磁鐵的磁極，要注意區別．
 6.【答案】A;【解析】解：當溫度升高時，熱敏電阻的阻值減小，根據歐姆定律可知，通過電磁鐵的電流增大，電磁鐵的磁性增強，將銜鐵吸下來，指示燈熄滅，電鈴工作，發出報警信號，故正確，錯誤。?
故選：。?
根據溫度的變化分析熱敏電阻阻值的變化，根據電磁鐵磁性的變化分析銜鐵位置的變化，得出工作電路的工作方式。?
此題主要考查了電磁繼電器的工作原理；電磁繼電器的實質相當于工作電路中的開關，解決此類題目的關鍵是了解電磁繼電器的構造，并搞清各部分的作用，同時要搞清控制電路和工作電路。
 7.【答案】C;【解析】解：圖中甲、乙、丙三個電磁鐵串聯，通過線圈的電流相同，且滑片的位置不變，則電流不變； ?
甲電磁鐵線圈的匝數多，吸引大頭針的數量最多，表明它的磁性就越強；故通過甲、乙、丙吸引鐵屑多少可以驗證通電螺線管磁性強弱與線圈匝數有關。 ?
故選：。?
電磁鐵的磁性強弱跟電流大小、匝數多少、有無鐵芯有關。電流越大、線圈匝數越多、有鐵芯時，電磁鐵的磁性越強；?
掌握電磁鐵磁性強弱的影響因素。能用控制變量法和轉換法探究電磁鐵磁性強弱的影響因素。
 8.【答案】A;【解析】解：、將滑片向端移動，電阻減小，由歐姆定律可知，電路中電流增大，則電磁鐵吸引更多的大頭針，故A正確； ?
B、將滑片向端移動，電阻增大，由歐姆定律可知，電路中電流減小，則電磁鐵吸引的大頭針較少，故B錯誤； ?
C、電磁鐵的鐵芯需用軟磁性材料制成，銅不是磁性材料，故不可以用銅棒代替，故C錯誤； ?
D、電磁鐵磁性的強弱與線圈的匝數和電流的大小有關，線圈匝數越少，磁性越弱，因此減少線圈匝數，電磁鐵吸引的大頭針較少，故D錯誤． ?
故選A．?
電磁鐵磁性的強弱與線圈的匝數和電流的大小有關，電磁鐵吸引的大頭針數碼越多，電磁鐵的磁性越強． ?
此題難度較小，掌握基礎知識、熟練應用控制變量法、分析清楚圖示情景即可正確解題．
 9.【答案】B;【解析】解：在甲圖中，當電路中電流過大時，電磁鐵的磁性增強，對銜鐵的吸引力增大，使銜鐵逆時針旋轉失去對閘刀的制動作用，彈簧把閘刀拉起后，彈簧縮短彈性勢能已經轉換為機械能，切斷電流，故甲能滿足設計要求；?
?
在乙圖中，電流過大時，也能切斷電路，但切斷電路之后，電磁鐵沒有了磁性，彈簧伸長，在彈簧拉力的作用下，開關又自動閉合，而甲圖不能自動閉合，只有當檢修完后，排除故障，人工合閘，故乙不能滿足設計要求。?
故B正確，ACD錯誤。?
故選：。?
電磁鐵磁性的有無，可以通過通斷電來控制，磁性強弱可以通過電流的大小來控制，通電磁繼電器當電流變小或斷電時，又能把開關閉合，而不能在排除故障之前斷電。?
此題主要考查了電磁鐵在電磁繼電器上的應用。電磁繼電器實質上是一個由電磁鐵來控制的自動開關，在圖甲中，當電路由于電流過大而斷電后，需要人工合閘才能通電。
 10.【答案】2  減小;【解析】解：當車輛闖紅燈時，光控開關接收到紅綠燈發出的紅光時會自動閉合，壓敏電阻若同時受到車的壓力，其阻值變小，電路中電流變大，電磁鐵的磁性變大；當電流增大到一定程度時，電磁鐵會將銜鐵吸下，使其與觸點接觸，電控照相機工作，拍攝違規車輛。?
由歐姆定律可知，要使電路中電流變大，在電壓一定的情況下，可以減小電阻；因此要使質量較小的車闖紅燈也能被拍下，可以適當減小定值電阻的阻值。?
故答案為：；減小。?
根據圖示可知，當電磁鐵的磁性增強時，銜鐵被吸下；當電磁鐵的磁性減弱時，電磁鐵與銜鐵分離；據此判斷動觸點的位置；?
根據歐姆定律判斷定值電阻阻值的變化。?
此題主要考查電磁繼電器的工作原理、歐姆定律的應用以及生活常識，與生活息息相關，讓學生真真體會物理與生活的緊密聯系。
 11.【答案】電流;越強;變多;A;【解析】解：（1）由圖可知，A、B兩個電磁鐵串聯在電路中，通過它們的電流相等，B的匝數多，A的匝數少，?
B比A能吸引更多的大頭針，這說明：在電流一定時，電磁鐵的線圈匝數越多，磁性越強；?
（2）滑動變阻器的滑片向左移動時，滑動變阻器接入電路的阻值變小，電路電流變大，電磁鐵磁性變強，鐵釘吸引的大頭針將變多；?
（3）電磁繼電器是利用電磁鐵工作的，電磁爐是利用電磁感應現象工作的；?
故答案為：電流；越強；變多；A．
 12.【答案】磁性的有無（強弱或方向）可以控制;電鈴;【解析】解：因為電磁鐵的磁性強弱與電流大小有關，電磁鐵的極性與電流方向有關，電磁鐵的磁性的有無可以由電流的通斷來控制；這些都是電磁鐵較普通磁鐵的主要優點；?
電爐主要是利用了電流的熱效應，電燈主要是利用了將電能轉化為光能，電鈴里面有電磁鐵．?
故答案為：磁性的有無（強弱或方向）可以控制，電鈴．
 13.【答案】磁懸浮列車;同名磁極相互排斥;【解析】解：文中提供的物理信息多，如磁懸浮列車，利用的物理知識是磁極間的相互作用，同名磁極相互排斥；晶硅太陽能電池，應用能量間的相互轉化等。?
故答案為：磁懸浮列車；同名磁極相互排斥。?
本題提供的物理信息較多磁懸浮列出，晶硅太陽能電池，量子通信，量子計算等，彰顯中國年輕人的創造精神。?
該題考查從題目中提取信息，運用所學知識，解決實際問題。
 14.【答案】鐵芯;【解析】?
根據電磁鐵的構造和原理的相關知識，結合題意來分析解答。?
此題主要考查了學生對電磁鐵的構造和原理的相關知識的理解和運用能力。?
?
在通電螺線管內插入一個鐵芯，就構成了一個電磁鐵。?
故答案為：鐵芯。?
?

 15.【答案】排斥；慣性；重力勢能轉化為動能；流體流速越大，壓強越小，當列車進站時，靠近車的地方，流速大壓強小，容易把乘客吸到車旁，造成危險；西;【解析】解：?
磁懸浮列車是在車廂和鐵軌上分別安放磁體，由于它們的同名磁極相互排斥，從而使得接觸面彼此分離，達到了減小車輪與軌道之間摩擦力的目的；?
進站時列車由于慣性要保持原來的運動狀態沖上站臺；從能量轉換的角度來說，當列車出站時從高度較高的地方下行，它的勢能轉化為動能，不用消耗過多的電能或化學能等能量。?
液體或氣體流速大的地方壓強小，當列車進站時，靠近車的地方，流速大壓強小，容易把乘客吸到車旁，造成危險，故乘客必須站在站臺和黃色線以外的安全位置候車；?
小張乘坐列車時看見兩旁的房屋迅速向東退去，即房屋是向東運動的，這是以列車或小張為參照物；如果以地面為參照物，則列車正在向西運動。?
故答案為：排斥；慣性；重力勢能轉化為動能；流體流速越大，壓強越小，當列車進站時，靠近車的地方，流速大壓強小，容易把乘客吸到車旁，造成危險；西。?
磁體間的相互作用規律是：同名磁極相互排斥，異名磁極相互吸引；?
慣性是物質的固有屬性，物體由于被抬高而具有的能為勢能，勢能與動能可以相互轉化；?
液體或氣體流速大的地方壓強?。?/span>?
運動和靜止是相對的；看被研究的物體與參照物之間的相對位置是否發生了改變，如果發生改變，則物體是運動的；如果未發生變化，則物體是靜止的。?
該題考查了磁懸浮列車的工作原理和特點、慣性，流速與壓強的關系，運動和靜止的相對性，體現了物理源于生活，應用于生活。
 16.【答案】答：閉合開關后，電磁鐵中有電流通過，電磁鐵具有磁性，能吸引鐵質插銷使門鎖打開，并且彈簧被拉長；斷開開關后，電磁鐵中無電流通過，電磁鐵會失去磁性，鐵質插銷會在彈簧彈力的作用下插入插槽，門鎖關閉。;【解析】?
電磁鐵通電后具有磁性，能夠吸引鐵等物質，電磁鐵中沒有電流時，電磁鐵不具有磁性。?
電磁鐵的實例應用，一般都有個彈簧，電磁鐵通電具有磁性吸引鐵質插銷，電磁鐵斷電失去磁性，鐵質插銷就受只彈簧的彈力作用。
 17.【答案】答：(1)電路接通（2）電路斷開（3）彈簧片恢復原狀;【解析】?
電磁鐵通電時有磁性，斷電時無磁性，電鈴就是利用電磁鐵的這個特性工作的；通電時，電磁鐵吸引銜鐵，鼓槌打擊鈴?fù)氚l(fā)出聲音，同時銜鐵與螺釘分離，鼓槌被彈回，電路重新接通，不斷重復上面的過程。?
通過讀圖明確電磁繼電器的工作原理與工作過程，從而可以正確描述其工作時的狀態，這是我們學習電磁繼電器必須掌握的。
