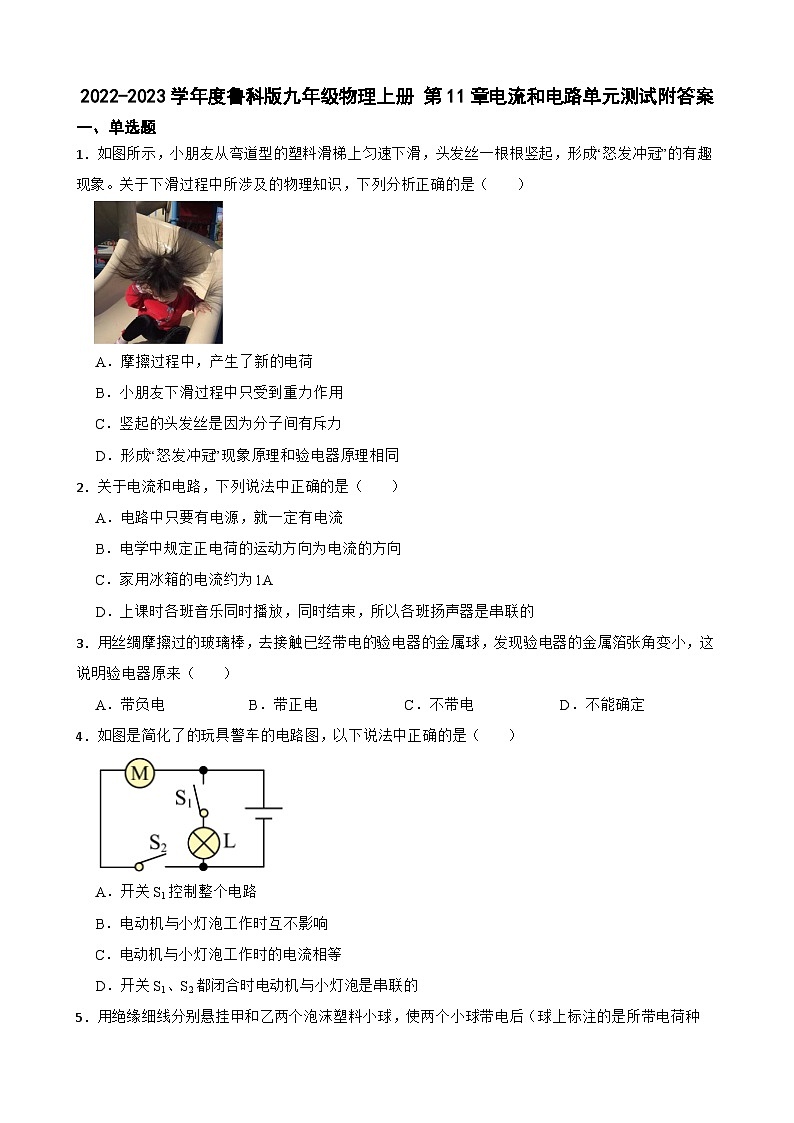

2022-2023學年度魯科版九年級物理上冊 第11章電流和電路單元測試附答案

這是一份2022-2023學年度魯科版九年級物理上冊 第11章電流和電路單元測試附答案，共14頁。

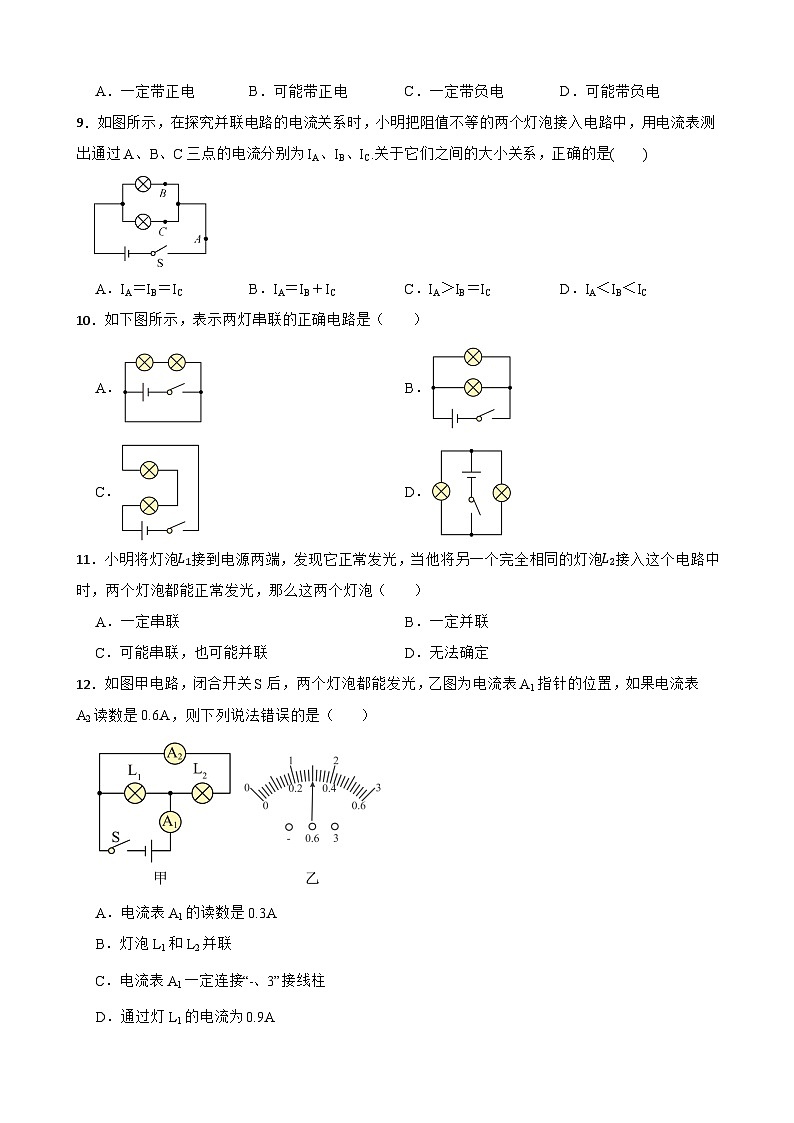

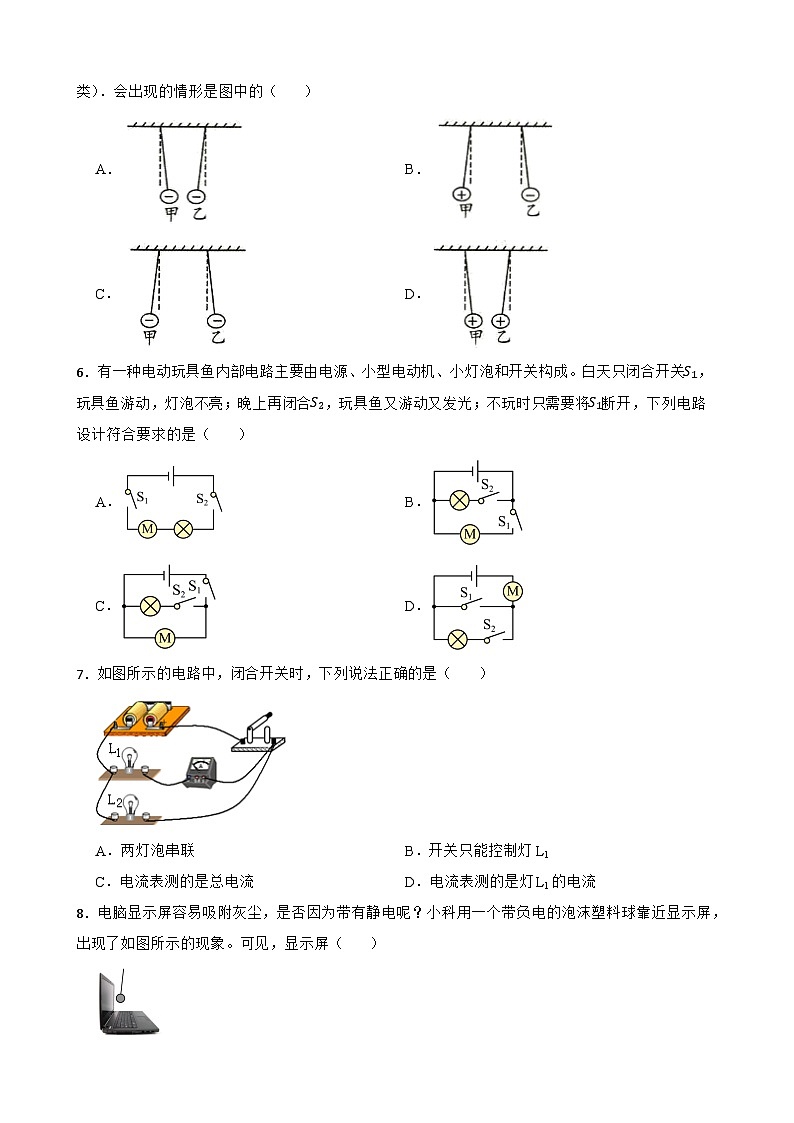

2022-2023學年度魯科版九年級物理上冊 第11章電流和電路單元測試附答案一、單選題1．如圖所示，小朋友從彎道型的塑料滑梯上勻速下滑，頭發絲一根根豎起，形成“怒發沖冠”的有趣現象。關于下滑過程中所涉及的物理知識，下列分析正確的是（　　）A．摩擦過程中，產生了新的電荷B．小朋友下滑過程中只受到重力作用C．豎起的頭發絲是因?yàn)榉肿娱g有斥力D．形成“怒發沖冠”現象原理和驗電器原理相同2．關于電流和電路，下列說法中正確的是（　?。?/span>  A．電路中只要有電源，就一定有電流B．電學中規定正電荷的運動方向?yàn)殡娏鞯姆较?/span>C．家用冰箱的電流約為1AD．上課時各班音樂同時播放，同時結束，所以各班揚聲器是串聯的3．用絲綢摩擦過的玻璃棒，去接觸已經帶電的驗電器的金屬球，發現驗電器的金屬箔張角變小，這說明驗電器原來（　?。?/span>A．帶負電 B．帶正電 C．不帶電 D．不能確定4．如圖是簡化了的玩具警車的電路圖，以下說法中正確的是（　?。?/span>A．開關S1控制整個電路B．電動機與小燈泡工作時互不影響C．電動機與小燈泡工作時的電流相等D．開關S1、S2都閉合時電動機與小燈泡是串聯的5．用絕緣細線分別懸掛甲和乙兩個泡沫塑料小球，使兩個小球帶電后（球上標注的是所帶電荷種類）．會出現的情形是圖中的（　　）A． B．C． D．6．有一種電動玩具魚內部電路主要由電源、小型電動機、小燈泡和開關構成。白天只閉合開關，玩具魚游動，燈泡不亮；晚上再閉合，玩具魚又游動又發光；不玩時只需要將斷開，下列電路設計符合要求的是（　?。?/span>A． B．C． D．7．如圖所示的電路中，閉合開關時，下列說法正確的是（　　）A．兩燈泡串聯 B．開關只能控制燈L1C．電流表測的是總電流 D．電流表測的是燈L1的電流8．電腦顯示屏容易吸附灰塵，是否因?yàn)閹в徐o電呢？小科用一個帶負電的泡沫塑料球靠近顯示屏，出現了如圖所示的現象?？梢姡@示屏（　?。?/span>A．一定帶正電 B．可能帶正電 C．一定帶負電 D．可能帶負電9．如圖所示，在探究并聯電路的電流關系時，小明把阻值不等的兩個燈泡接入電路中，用電流表測出通過A、B、C三點的電流分別為IA、IB、IC.關于它們之間的大小關系，正確的是(　　)A．IA＝IB＝IC B．IA＝IB＋IC C．IA＞IB＝IC D．IA＜IB＜IC10．如下圖所示，表示兩燈串聯的正確電路是（　　）A． B．C． D．11．小明將燈泡接到電源兩端，發現它正常發光，當他將另一個完全相同的燈泡接入這個電路中時，兩個燈泡都能正常發光，那么這兩個燈泡（　　）A．一定串聯 B．一定并聯C．可能串聯，也可能并聯 D．無法確定12．如圖甲電路，閉合開關S后，兩個燈泡都能發光，乙圖為電流表A1指針的位置，如果電流表A2讀數是0.6A，則下列說法錯誤的是（　　）A．電流表A1的讀數是0.3AB．燈泡L1和L2并聯C．電流表A1一定連接“﹣、3”接線柱D．通過燈L1的電流為0.9A13．如圖所示電路中，閉合開關S1、S2，電流表、燈泡L1、L2均能正常工作。則下列說法不正確的是（　?。?/span>A．開關S1閉合，S2斷開，電源外部的電流流向?yàn)?/span>d→c→b→aB．開關S1、S2都閉合，燈泡L1、L2并聯C．開關S1、S2都閉合，通過燈泡L1的電流可能等于通過燈泡L2的電流D．先閉合開關S1、S2，再斷開 S2，電流表示數不變14．如圖是一種鍵盤清潔器，工作狀態有兩個開關控制，開關S1只控制小燈泡，開關S2只控制電動機，圖中所示的四個電路，能實現上述控制的是（　?。?/span>A． B．C． D．15．如圖所示，是新一代代步工具電動獨輪車，它依靠電力驅動，低碳環保。其工作電路有如下要求：當電源開關S1閉合時指示燈L亮起，獨輪車處于待機狀態；再當人站在獨輪車上時開關S2自動閉合，電動機M才能啟動，開始運動。下圖電路設計符合上述要求的（　　）A． B．C． D．16．如圖甲所示電路，兩燈正常發光，電流表A1的示數為0.6A，電流表A2的示數如圖乙所示．則（　　）A．兩燈是串聯連接的 B．流過L1的電流是 0.6AC．流過L2的電流是2.6A D．干路電流是3.2A17．如圖甲所示，高層建筑的墻體中有三根絞在一起的電線，小明設計了如圖乙所示的“測量儀”把它們區分開。判斷時兩人合作，小華將A 、B 連在一起，小明將“測量儀”連接X、Z 兩端時，燈泡發光；小華將A、C 連在一起，小明將“測量儀” 連在Y、Z 兩端時，燈泡發光。則（　?。?/span>A．A和Z是同一根電線，C和Y是同一根電線B．B和Z是同一根電線，C和Y是同一根電線C．A和Y是同一根電線，B和X是同一根電線D．C和Y是同一根電線，B和Z是同一根電線18．如圖所示，當一個帶負電的物體甲靠近置于絕緣支架上不帶電的金屬導體乙時，乙的a端帶正電，b端帶負電。發生上述現象的原因：金屬導體中存在大量可移動的自由電子，電子帶負電，自由電子受到物體甲所帶電荷的排斥作用，移動到導體乙的另一端。若將圖中的物體甲換成用絲綢摩擦過的玻璃棒，下列分析正確的是（　?。?/span>A．導體乙的a、b兩端都不帶電 B．導體乙的a、b兩端都帶正電C．導體乙的a端帶正電、b端帶負電 D．導體乙的a端帶負電、b端帶正電19．如圖所示電路，三個不相同的小燈泡接在同一電路中，電流表A1 、A2、A3的示數分別為I1、I2、I3，則燈L1的電流是（　　）  A．I1 -I2 B．I1 -I2 -I3 C．I1 D．I220．某同學用電源，開關，導線將三個燈泡連接起來，組成如圖所示電路，下列說法中正確的是（　　）  A．開關S閉合，燈L1、L2、L3都可以發光B．開關S斷開，燈L1、L2并聯，L2、L3串聯C．開關S閉合，若L1發生短路，L2發光D．開關S斷開，若L1發生短路，L3發光二、計算題21．如圖所示，開關S閉合后，電流表A1、A2的示數分別是1.2A和1A，則通過L1的電流多大？   22．如圖所示電源電壓為6V，只閉合S0時電流表示數為0.5A。當S、S0同時閉合時，電流表示數變?yōu)?/span>1.2A。求：（1）燈L2的電流；（2）L1和L2的電流比是多少？ 三、實驗探究題23．在“探究并聯電路中干路電流與各支路電流的關系”的實驗中，某同學設計的實驗電路如圖甲所示。（1）實驗中應選用規格　     　（填“相同”或“不同”）的小燈泡L1、L2連接電路。（2）該同學將電流表串聯接入圖甲中的C點，閉合開關后，發現電流表指針沒有偏轉，但小燈泡L1和L2均發光，可能的原因是　             　（填“L1斷路”“L2斷路”“電表斷路”或“電流表被短接”）。排除故障后，發現電流表的指針指在如圖乙所示的位置，此時通過C點的電流是　     　A。（3）該同學再將電流表串聯接入圖甲中的A點，閉合開關后，發現電流表的示數是0.28A，此時通過小燈泡L2的電流是　     　A。24．如圖所示是某同學“探究串聯電路電流特點”的實驗電路圖。（1）實驗中，選擇兩個小燈泡的規格應該是　     　（選填“相同”或“不相同”）的；（2）下表是該同學在實驗中測得的三個不同位置的電流值，有一個位置的電流測量明顯有誤，其電流值是　     　，造成錯誤的原因是　                                       　。電流表的位置ABC電流I/A0.320.321.625．小明參觀了科技館后，一組靜電實驗給他留下了深刻的印象，回來后他把實驗情景繪成一幅平面示意圖，如圖甲所示。圖中A為放在絕緣支架上的帶正電球體，B為用絕緣絲線懸吊的帶正電的小球。先后將小球B懸吊在距離A球遠近不同的P1、P2、P3處。（1）小球偏離豎直方向的原因是什么？　                 　。（2）請你根據此圖，提出一個有價值的探究問題　                                         　。（3）如果小球B帶的是負電，仍按上述的位置擺放，你按圖甲中的方法在圖乙中畫出你想象中的平面示意圖。四、作圖題26．某學校的前門后門各有一個開關，收發室內有一組電池組，一盞燈和一個電鈴。請你按照要求將如圖所示的元件連成電路。要求：使前門來人閉合開關鈴響燈亮，后門來人閉合開關只有鈴響。27．根據圖甲所示的電路圖，補全圖乙中的實物電路連接。五、填空題28．如圖所示電路中，若在某些接線柱間去掉或接上一根導線，可使3盞燈分別組成串聯或并聯電路，請說出具體辦法：組成串聯電路的最簡辦法　                 　，組成并聯電路的最簡辦法　                      　。29．如圖所示，充電寶同時給手機和平板充電，充電寶相當于一個　     　（選填“電源”或“用電器”），此時手機和平板屬于　     　聯關系。30．有A、B、C、三個帶電小球，如果小球A帶正電，小球C吸引小球B，小球B排斥小球A，那么小球B帶　     　電；小球C帶　     　電．31．用干燥毛巾多次摩擦PVC管和塑料絲做成的章魚造型。將章魚往上拋，再將PVC管放在章魚下方，章魚在空中漂浮，如圖所示。這是因?yàn)?/span>PVC管和章魚帶上了　     　（選填“同種”或“異種”）電荷而相互　     　的原理。32．如圖所示的電路中，要讓燈L1和L2串聯，應只閉合開關　     　；開關S2、S3　     　（選填“能”或“不能”）同時閉合。33．小明同學測量電流時，連接好電路，閉合開關，發現電流表指針向左偏轉至圖甲所示位置，原因是電流表　                 　；斷開開關，糾正錯誤后，再閉合開關，發現指針偏轉至圖乙所示位置，接下來的操作是：斷開開關，　                 　繼續進行實驗。電流表　     　直接連到電源兩極。
答案解析部分1．【答案】D2．【答案】C3．【答案】A4．【答案】B5．【答案】C6．【答案】C7．【答案】D8．【答案】B9．【答案】B10．【答案】C11．【答案】B12．【答案】A13．【答案】D14．【答案】C15．【答案】C16．【答案】B17．【答案】A18．【答案】D19．【答案】A20．【答案】D21．【答案】解：由圖可知兩燈泡并聯，且A1、A2分別測量干路電流和L2的電流，由并聯電路電流規律得L1的電流為1.2A-1A=0.2A  答：L1的電流為0.2A。22．【答案】（1）解：由圖可知，只閉合S0時電流表示數為0.5A，只有L1工作，可得L1的電流： I1=0.5A；當S、S0同時閉合時，電流表示數變?yōu)?/span>1.2A，L1、L2并聯，電流表在干路，所以干路電流：I=1.2A；根據并聯電路的電流特點I=I1+I2可知，通過L2的電流：I2=I-I1=1.2A-0.5A=0.7A；答：燈L2的電流是0.7A（2）解：L1和L2的電流比： 答：的電流比是5：7。23．【答案】（1）不同（2）電流表被短接；0.42（3）0.1424．【答案】（1）不相同（2）1.6A；接的電流表的小量程卻按照大量程讀數了。25．【答案】（1）同種電荷相互排斥（2）電荷間的作用力大小與電荷間距離有什么關系（3）26．【答案】解：如圖所示：27．【答案】解：如圖所示：28．【答案】去掉cg之間的導線；用導線連接bf/be/ae/af29．【答案】電源；并30．【答案】正；負31．【答案】同種；排斥32．【答案】S2；不能33．【答案】正負接線柱接反了；換接0~0.6A的量程；不能
