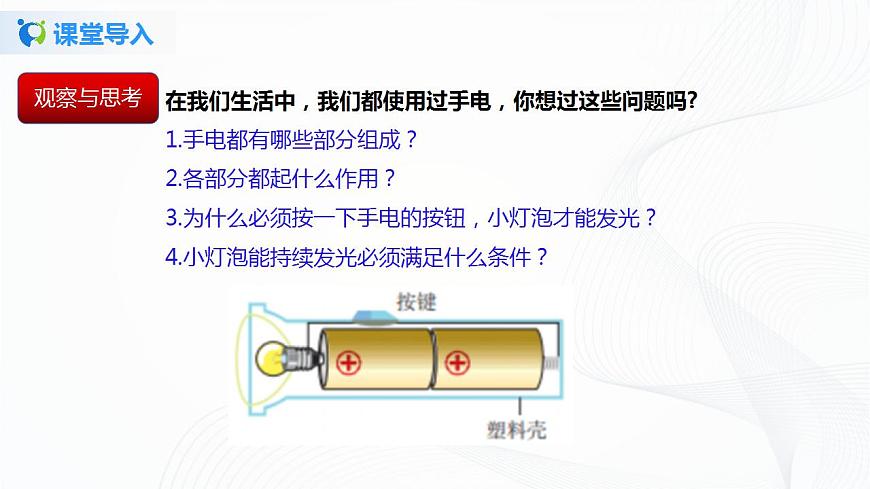

在我們生活中，我們都使用過手電，你想過這些問題嗎?1.手電都有哪些部分組成？2.各部分都起什么作用？3.為什么必須按一下手電的按鈕，小燈泡才能發光？4.小燈泡能持續發光必須滿足什么條件？
1.手電里面有電池、小燈泡、按鈕（開關）和銅片四個部分；2.電池是給小燈泡供電的，小燈泡是消耗電的，開關是用作控制的，銅片把幾個部分連接在一起；3.按鈕是控制整個手電的，只有按一下按鈕，手電整個部分才能接通，小燈泡才能發光；4.小燈泡要想持續發光，按鈕按下后不能在斷開，小燈泡才能持發光。
通過以上分析，我們把手電由各部分組成的整體叫電路。小燈泡要想正常工作，“電路”必須是接通的。
1.認識電路；2.知道電流是如何形成的；3.知道電路的組成部分；4.了解電路常見元件符號；5.會畫簡單電路圖；6.理解通路、斷路和短路三種狀態。

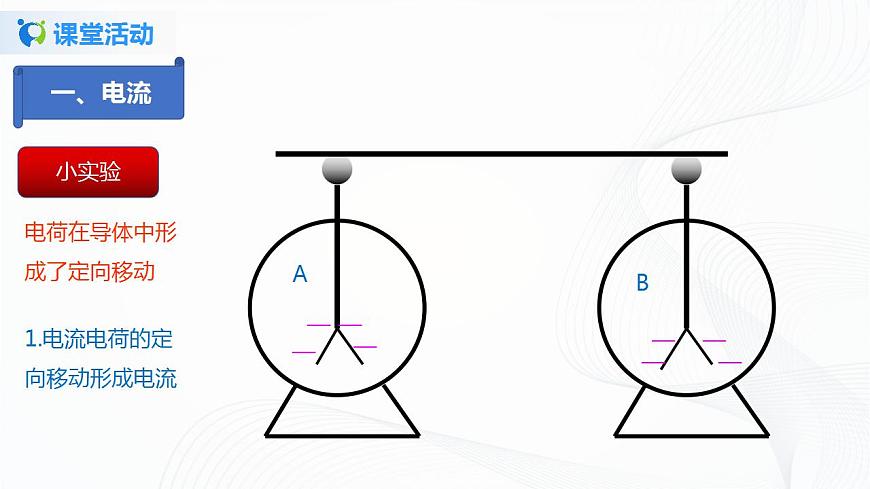

電荷在導體中形成了定向移動
1.電流電荷的定向移動形成電流

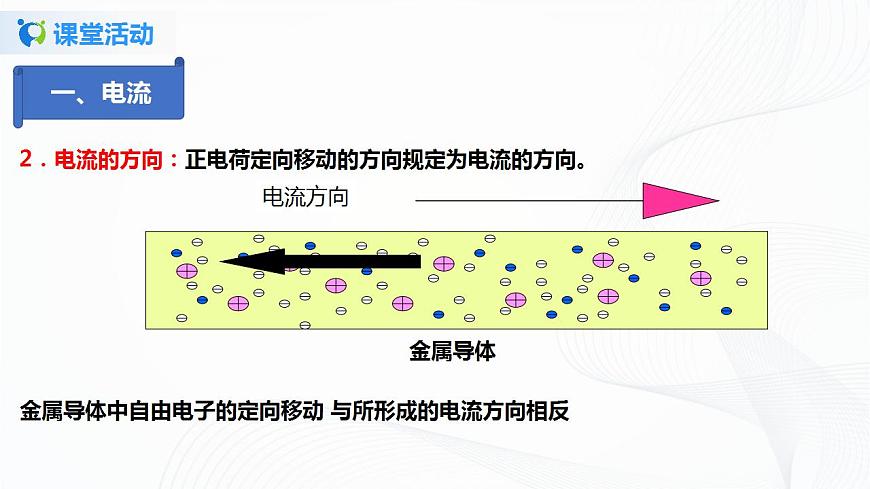

2．電流的方向：正電荷定向移動的方向規定為電流的方向。
金屬導體中自由電子的定向移動 與所形成的電流方向相反

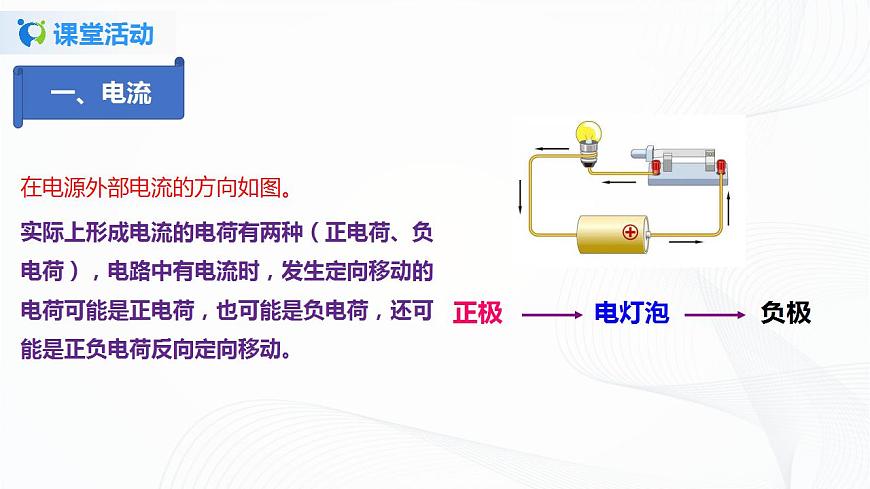

在電源外部電流的方向如圖。
實際上形成電流的電荷有兩種（正電荷、負電荷），電路中有電流時，發生定向移動的電荷可能是正電荷，也可能是負電荷，還可能是正負電荷反向定向移動。
利用是否發光，判斷電流方向。
通過小燈泡是否發光就可以判斷電流方向，即可驗證電流方向
電路中電流形成的條件（1）有電源（2）電路閉合。
閉合開關后，燈泡不亮。加上電池后，燈泡亮。
閉合開關，小燈泡持續發光，表明電荷的定向移動形成電流
由電源、用電器、導線、開關組成的電流可以流過的路徑叫做電路。
電路的基本組成：電源、用電器、開關、導線。電源：能夠持續向用電器提供電能的裝置。用電器：利用電能工作的裝置(即消耗電能的裝置)。導線：連接電路元件并向用電器輸送電能。開關：控制電路的通斷。注意：形成電流，不僅需要有電源，還要有閉合的回路
（1）電 源：（2）用電器：（3）導 線：（4）開 關：
用符號表示電路連接的圖，叫做電路圖。
　　圖2是電飯鍋下面的電路。是不是眼花繚亂？
用元件符號表示電路連接的圖，叫做電路圖。
(1)電路元件符號用統一規定的符號；(2)連線時應橫平豎直，呈方形；(3)各元件符號不要畫在拐角處，且導線盡量避免交叉；(4)線路要連接到位，中間不能有斷點；(5)電路圖中各元件符號的位置必須和實物電路的位置一致;(6)元件做好標注，如L、S等;(7)同一電路中涉及多個相同元件，加下標進行區別，如S1、S2等;(8)畫電路圖時，一般從電源的正極開始，沿電流的方向依次畫出元件符號，并用導線連接起來。(9)導線交叉相連時要畫實心點,實物圖中導線不能交叉，電路圖中導線可以交叉，但盡量不要交叉。
　　請畫出以下電路的電路圖。
通路：處處連通，用電器能夠工作的電路。
通路的標志：用電器工作。
斷路：某處被斷開，該條回路中，沒有電流。
用電器被短路：用電器兩端被導線直接連通。電流繞過短路的用電器，被短路的用電器不工作。
電源短路：直接用導線將電源正、負極相連的電路。電源短路時會損壞電源，甚至引起火災！
發光的小燈泡還會亮嗎？
實驗現象表明，小燈泡被短接而熄滅，電流流經外加導線而繞過了小燈泡。
用電器短路，有條件地允許！
1.在如圖所示的四個電路圖中，符合電路基本組成條件且連接正確的是（ ）。
A.甲B.乙C.丙D.丁
解析：一個完整的電路至少由電源、用電器、開關、導線四部分組成。
2.下列關于電流的說法中，正確的是（　?。．電荷只要運動就會形成電流；B．只有正電荷的定向移動才能形成電流；C．電流方向總是從電源的正極流向負極；D．正、負電荷的定向移動都能形成電流
3．如圖所示，兩個相同的驗電器A和B，A帶正電，B不帶電，用帶有絕緣柄的金屬棒把A和B連接起來，下列說法不正確的是（ ）。A．A金屬箔張角變小，說明它得到電子；B．B金屬箔張角變大，說明兩金屬箔帶上同種電荷；C．自由電子從B向A定向移動，形成瞬間電流；D．正電荷從A向B定向移動，形成瞬間電流
4.圖甲是把電池和玩具電風扇連接起來的電路圖.請?jiān)趫D乙中用筆畫線表示導線，連接相應的電路。
5.請分析如下電路圖，指出連錯的導線，并改正。
圖中打“╳”導線使電路發生短路，應去掉。
6.如圖所示是一個便攜式充電器,當它正在給手機電池充電時,在充電過程中,該手機電池相當于電路中的( 　)。A.電源 B.開關C.導線 D.用電器
一種聲光報警器的電路如圖所示，各元件均能正常工作，對可能出現的現象描述正確的是（ ）。A.燈亮，鈴一定響；B.鈴響，燈一定亮；C.燈亮，鈴一定不響；D.鈴響，燈一定不亮
如圖甲、乙中，各有一根導線接錯而使小燈泡被短接，請把這根導線找出來，在上邊打一個“×”
1．如圖所示，兩個水果電池組成的“電池組”點亮了發光二極管，這個“電池組”在工作時將　 　能轉化為　 　能．發光二極管的主要材料為 ?。ā皩?dǎo)體”、“半導體”或“絕緣體”），已知發光二極管具有單向?qū)щ姷男再|(zhì)，電流只能從它的正極流進從負極流出（如圖），則A、B、C、D這四個金屬片中相當于電池正極的兩金屬片是　 　，如果想控制這個電路的通斷，還應在電路中安裝　 　。
2.下列的電路圖中標出的電流方向正確的是（ ）。3.日常生活中所說的“開燈”和“關燈”是指（ ）。A.開燈是指斷開開關; B.關燈是指關閉開關;C.開燈是指閉合開關; D.以上說法都不對
