中考物理一輪復習 杠桿 滑輪 課件PPT

這是一份中考物理一輪復習 杠桿 滑輪 課件PPT，共48頁。PPT課件主要包含了作力臂的方法，找出支點的位置，阻力作用線，標垂足定力臂，杠桿的平衡條件，實驗操作，杠杠自重對實驗有影響，動力臂l1，阻力臂l2，生活中的杠桿等內容，歡迎下載使用。

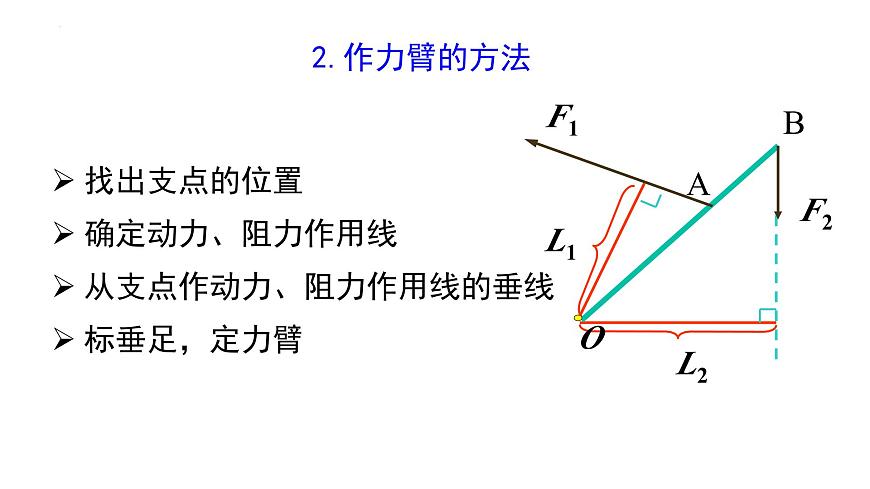

從支點作動力、阻力作用線的垂線

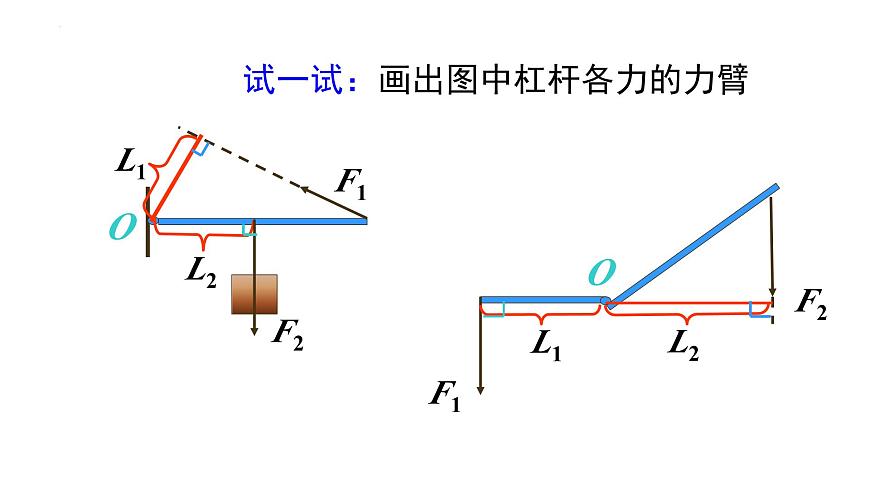

試一試：畫出圖中杠桿各力的力臂

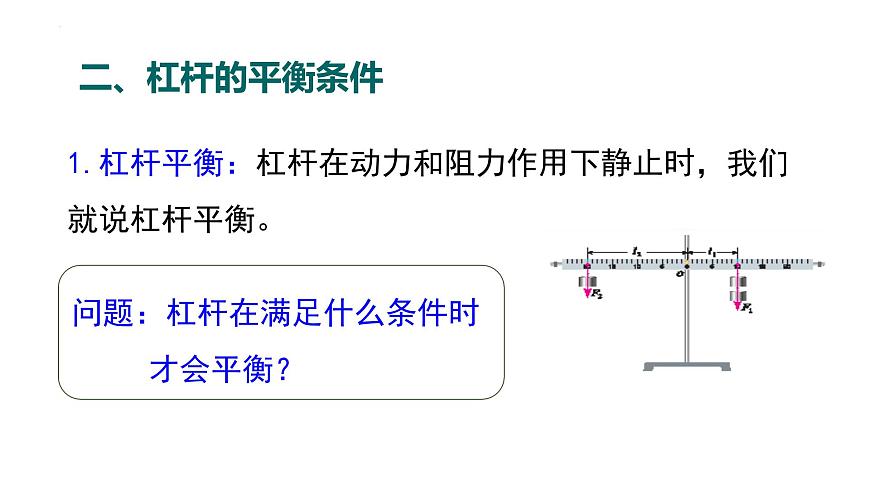

1.杠桿平衡：杠桿在動力和阻力作用下靜止時，我們就說杠桿平衡。
問題：杠桿在滿足什么條件時才會平衡？
2.探究杠桿的平衡條件

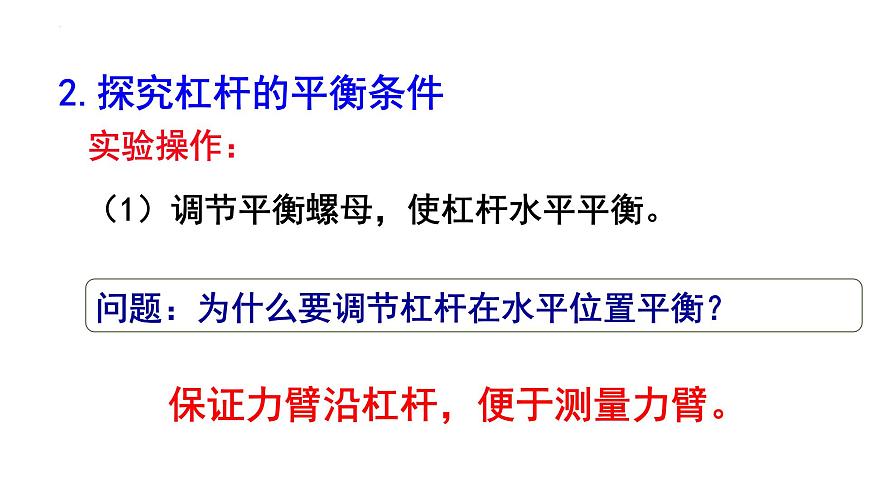

保證力臂沿杠桿，便于測量力臂?！?br/>（1）調節平衡螺母，使杠桿水平平衡。
問題：為什么要調節杠桿在水平位置平衡？

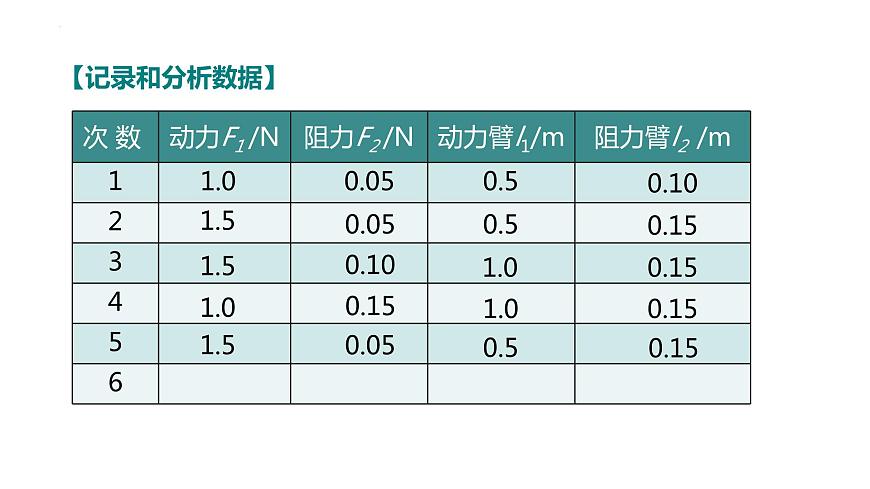

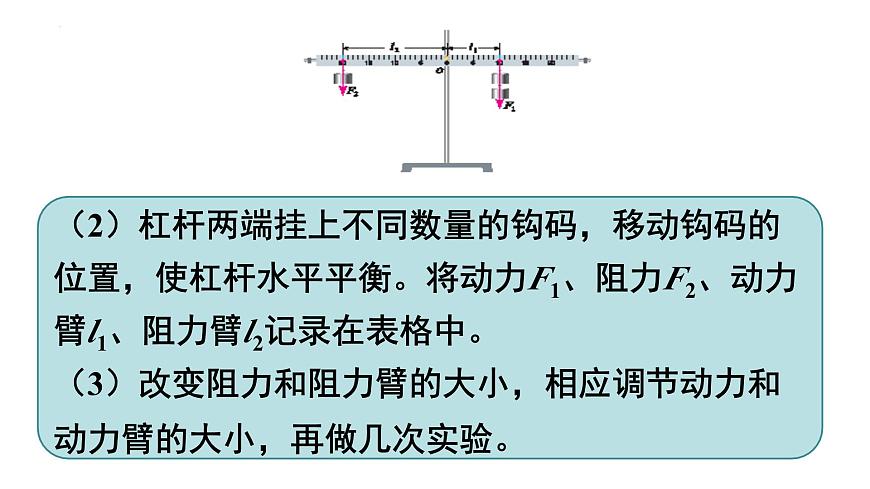

（2）杠桿兩端掛上不同數量的鉤碼，移動鉤碼的位置，使杠桿水平平衡。將動力F1、阻力F2、動力臂l1、阻力臂l2記錄在表格中。（3）改變阻力和阻力臂的大小，相應調節動力和動力臂的大小，再做幾次實驗。
　杠桿平衡時，動力×動力臂=阻力×阻力臂。
你認為圖中的杠桿可以分成幾類？每一類杠桿分別有什么特點？
由 F1l1=F2l2 ∵l1 〉l2 ∴F1〈 F2這是省力杠桿
1.省力杠桿：動力臂大于阻力臂，動力小于阻力。
在生活中，你還發現了哪些工具是省力杠桿？
我們在使用省力杠桿時，得到了省力的利益，同時我們又付出了怎樣的代價呢？
由 F1l1=F2l2 ∵l1 〈 l2 ∴F1 〉 F2這是費力杠桿
2.費力杠桿：動力臂小于阻力臂，動力大于阻力。
在生活中，你還發現了哪些工具是費力杠桿？
使用費力杠桿，雖然費了力，但卻省了動力作用點移動的距離。
3.等臂杠桿：動力臂等于阻力臂，動力等于阻力。
物理實驗室中，我們使用的天平就是等臂杠桿。
1. 杠桿可分為哪幾種？特點是什么？
2. 杠桿平衡的條件是什么？
不費距離,也不省距離。
杠桿最小力的畫法： ①使用杠桿時，要使動力最小，必須使動力臂最長。 ②最長力臂的確定： A.把支點和力的作用點相連作為力臂時最長； B.在滾動圓柱體時，以支點和圓心相連構成的直徑作為力臂時最長C.對于長方體來說，對角線作為力臂時最長。 ③根據支點位置(支點在中間，二力同向，支點在一端，二力反向)確定力的方向，過力的作用點作出垂直最長力臂的力即為最小力。
8.（2022通遼）圖中利用羊角錘撬釘子，在錘柄處畫出所施加的最小動力F和其力臂l。
9.（2021婁底）如圖所示，OA是均勻的輕質桿，在拉力F的作用下，桿處于水平狀態，畫出拉力F的力臂。
10.（2022營口）圖甲是自行車的手閘，其中ABO部分可視為一種杠桿，其簡化示意圖如圖乙所示，O為支點，F(xiàn)2為阻力，請在圖乙中畫出：（1）作用在A點的最小動力F1及其力臂l1；（2）阻力F2的力臂l2。
使用時，滑輪的軸固定不動
使用時，滑輪的軸隨物體一起運動
研究定滑輪和動滑輪的特點
① 使用定滑輪、動滑輪是否省力？ ② 使用定滑輪、動滑輪是否省距離或是否需要移動更大的距離？ ③ 什么情況下使用定滑輪？什么情況下使用動滑輪？
鐵架臺、滑輪、細線、刻度尺、鉤碼、彈簧測力計
1.要測量使用定滑輪、動滑輪是否省力需要測量哪些數據？
使用滑輪時彈簧測力計提起鉤碼的拉力
2.要測量使用定滑輪、動滑輪是否省距離需要測量哪些數據？
繩的自由端移動的距離
使用定滑輪拉物體。仔細觀察實驗，注意力的方向及大小
使用動滑輪拉物體。仔細觀察實驗，注意力的方向及大小。
0.5 向上 0.2 0.5 向下 0.2
1.0 向上 0.1 1.0 向下 0.1
1.5 向上 0.15 1.5 向下 0.15
使用定滑輪不省力，不省距離；但可以改變力的方向。
轉軸固定不動，相當于支點 O，拉力相當于動力，物體對繩子的拉力相當于阻力。
定滑輪相當于一個等臂杠桿，因此，不省力也不費力。
0.5 向上 0.2 0.3 向上 0.4
1.0 向上 0.1 0.6 向上 0.2
1.5 向上 0.15 0.8 向上 0.3
使用動滑輪可以省力，但費距離；且不改變力的方向。
支點是 A 點還是 O 點?
∵ G · R = 2R · F
動滑輪相當于一個動力臂是阻力臂二倍的省力杠桿。因此能省一半力。
杠桿的支點在 O 點處
特點：使用定滑輪不省力，但可以改變力的方向。
1.拉力大小等于物體的重力；
不計繩子與滑輪的摩擦力時，F(xiàn)＝G物；考慮繩子與滑輪的摩擦，則：F＞G物 。
思考：測量中，拉力F實際上比鉤碼的重力略大一些，想一想，為什么？
繩子與滑輪之間存在摩擦力
特點：使用動滑輪可以省一半力，但不能改變力的方向。
1.拉力大小等于物體重力的一半；
思考：測量中，拉力F實際上比鉤碼的重力的一半略大一些，想一想，為什么？
滑輪有自重和繩子與滑輪之間存在摩擦力。
不計滑輪自重和繩子的摩擦力時，
如果考慮滑輪自重但不計繩子的摩擦，則：
思考：1、如果不計滑輪自重和繩的摩擦力時，使用動滑輪一定省一半的力嗎？
點撥：要使動滑輪省一半的力，必須使繩子沿豎直方向拉。
2.使用動滑輪可以省一半的力，使用動滑輪會不會費力？
原因：此時拉力作用在動滑輪的掛鉤上而不是作用在在繩端。
軸不隨物體一起運動的滑輪
不省力，也不費距離，但可以改變力的方向
軸隨物體一起運動的滑輪
省力，但費距離，且不能改變力的方向
定滑輪可以改變力的方向，但不能省力。 動滑輪可以省力，但不能改變力的方向。
有沒有一種機械，既可以省力，又能改變力的方向呢？
定滑輪與動滑輪的組合叫滑輪組。
結論：使用滑輪組既可以省力；又可以改變力的方向。
這兩種繞線方法有什么不同？
1.繩子的起點2.拉力的方向3.拉力的大??？4.移動的距離？
動滑輪上有2段繩子承擔物重
動滑輪上有3段繩子承擔物重
動滑輪上有4段繩子承擔物重
① n為動滑輪上承重的繩子股數。② 此時未計滑輪自重和繩子與滑輪的摩擦;
⑴ 動滑輪被幾段繩子承重，所用的力就是物重的幾分之一；
⑵ 繩子自由端移動的距離等于物體上升的距離的n倍。
若不計摩擦但要考慮滑輪自重，則
由此可見，使用滑輪組可以省力，但和動滑輪一樣，省力的同時要費距離。
解: ⑴ F ＝Ｇ/n＝12N/3=4N
⑵ G輪 ＝nF-G＝5×3N－12N＝3N
⑶ S＝nh＝3×0.3m＝0.9m
例題 在如圖所示的滑輪組中，已知物體重12N。若不計滑輪的自重及繩的摩擦，繩端所用拉力多大？若實際測得繩端的拉力為5N，則動滑輪重多少牛？當物體被吊高了0.3m時，繩子的自由端向上移動了多少m?
答：拉力為5N時，動滑輪重多4N；當物體被吊高了0.3m時，繩子的自由端向上移動了0.9m。
下面是幾種輪軸　　　1.井上的轆轤　　　從右邊看過去，可畫成下圖：
動力臂大于阻力臂 —— 省力杠桿。
2.汽車的方向盤 從上邊看下去，也可畫成下圖:
動力臂大于阻力臂——省力杠桿。
3.水龍頭 從上邊看下去，也可畫成下圖:
