中考物理復習----杠桿、滑輪復習課件PPT

這是一份中考物理復習----杠桿、滑輪復習課件PPT，共12頁。PPT課件主要包含了知識清單，固定點，平衡螺母，避免杠桿自重的影響，便于測量力臂，尋找普遍規律，改變施力方向，幾分之一，施力方向等內容，歡迎下載使用。

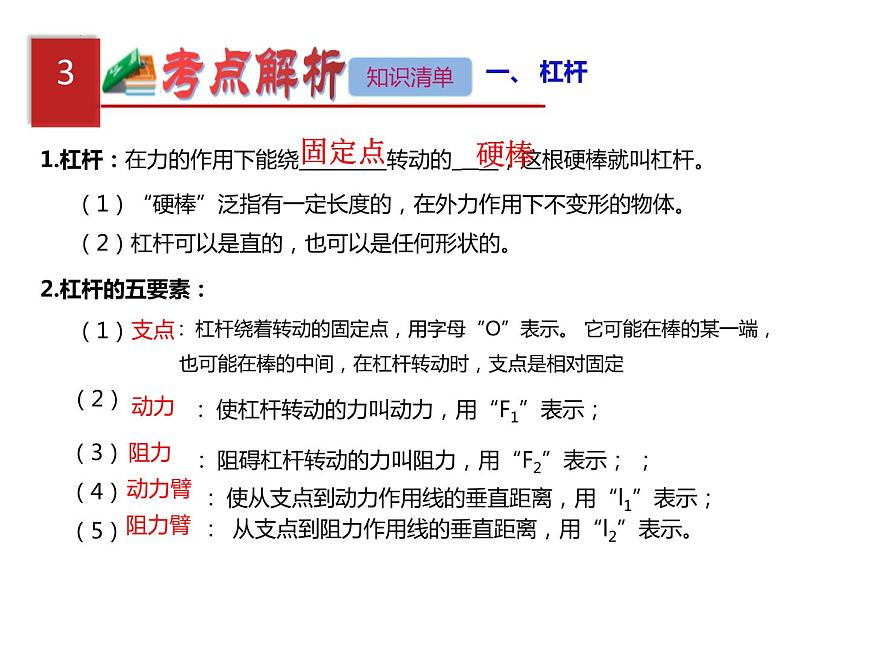

1.杠桿：在力的作用下能繞_________轉動的_ __，這根硬棒就叫杠桿。
（1）“硬棒”泛指有一定長度的，在外力作用下不變形的物體。（2）杠桿可以是直的，也可以是任何形狀的。
: 杠桿繞著轉動的固定點，用字母“O”表示。 它可能在棒的某一端， 也可能在棒的中間，在杠桿轉動時，支點是相對固定
: 使杠桿轉動的力叫動力，用“F1”表示；
: 阻礙杠桿轉動的力叫阻力，用“F2”表示； ；
: 使從支點到動力作用線的垂直距離，用“l(fā)1”表示；
: 從支點到阻力作用線的垂直距離，用“l(fā)2”表示。

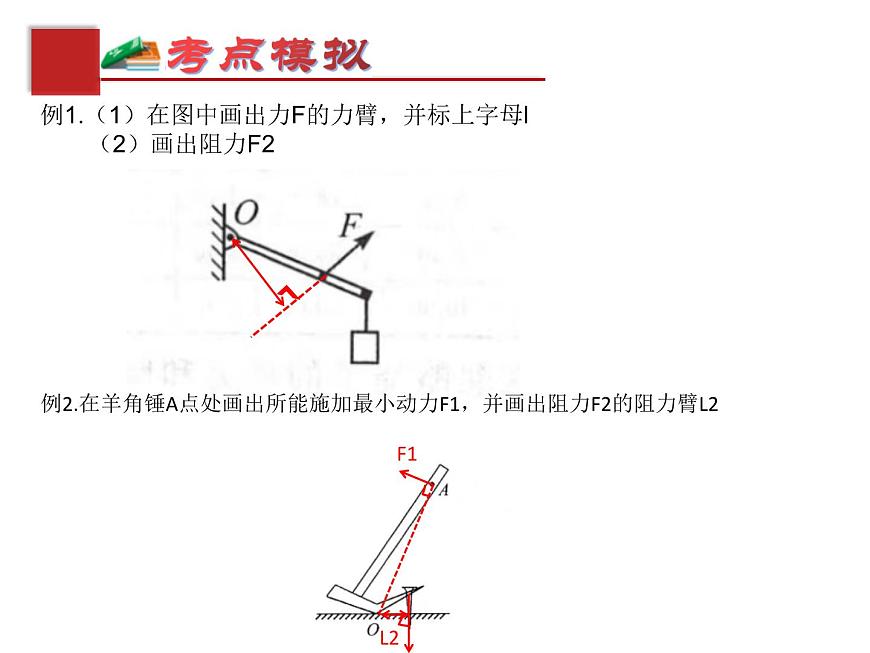

例1.（1）在圖中畫出力F的力臂，并標上字母l （2）畫出阻力F2
例2.在羊角錘A點處畫出所能施加最小動力F1，并畫出阻力F2的阻力臂L2

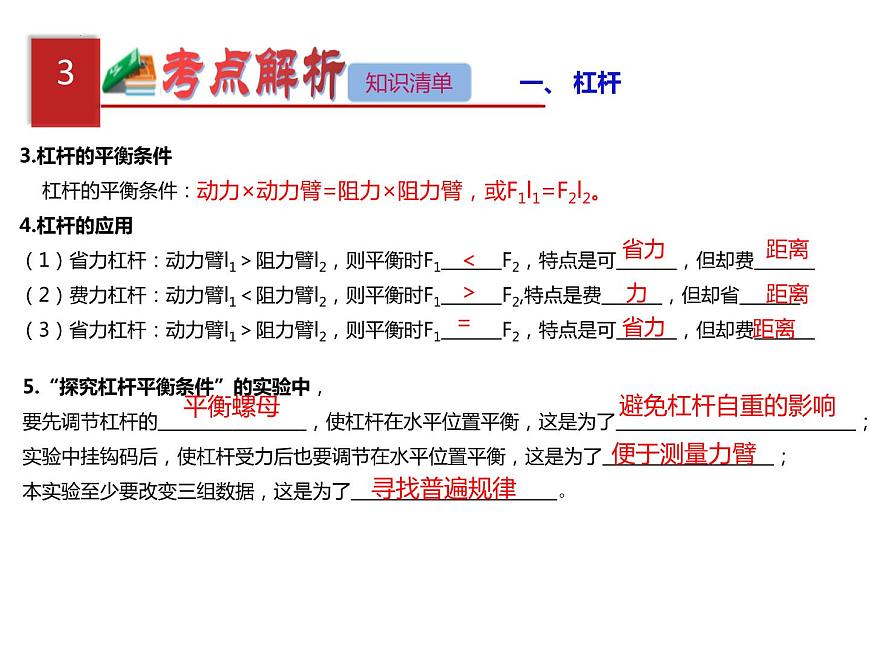

3.杠桿的平衡條件 杠桿的平衡條件：4.杠桿的應用（1）省力杠桿：動力臂l1＞阻力臂l2，則平衡時F1_______F2，特點是可_______，但卻費_______（2）費力杠桿：動力臂l1＜阻力臂l2，則平衡時F1_______F2,特點是費_______，但卻省_______（3）省力杠桿：動力臂l1＞阻力臂l2，則平衡時F1_______F2，特點是可_______，但卻費_______
動力×動力臂=阻力×阻力臂，或F1l1=F2l2。
5.“探究杠桿平衡條件”的實驗中，要先調節杠桿的 ，使杠桿在水平位置平衡，這是為了 ；實驗中掛鉤碼后，使杠桿受力后也要調節在水平位置平衡，這是為了 ；本實驗至少要改變?nèi)M數據，這是為了 。
例2.如圖是一種切甘蔗用的鍘刀示意圖。下列有關說法正確的是( ) A.鍘刀實質上是一種費力杠桿 B.刀刃很薄可以增大壓力 C.手沿F方向用力比沿F2方向更省力 D.甘蔗放在a點比b點更易被切斷
例3.如圖示的起瓶器，它屬于____杠桿（填“省力”或“費力”），它的支點是___（填A(yù)、B、C或D）；若沿豎直方向用力開啟瓶蓋，在圖中____點用力最?。ㄌ預、B、C或D）
例4．小強在“探究杠桿的平衡條件”實驗中，采用了如圖所示的實驗裝置。（1）器材安裝好后杠桿靜止在如圖甲所示位置，此時杠桿______（選填“處于”或“不處于”）平衡狀態；為使杠桿在水平位置平衡，應將杠桿左端的平衡螺母向______（選填“左”或“右”）調；（2）如圖乙所示，調節好杠桿后在杠桿左邊距離支點第3格處掛了4個鉤碼，每個鉤碼的重力均為0.5N。在右側第4格處用彈簧測力計沿豎直方向拉杠桿，使其在水平位置平衡，此時彈簧測力計的示數為_(kāi)_____N；（3）如圖丙所示，用彈簧測力計在C處豎直向上拉，使杠桿在水平位置平衡。當彈簧測力計從原來位置逐漸向右傾斜時，為使杠桿仍然在水平位置平衡，彈簧測力計的示數將______；（4）通過探究，可以得到杠桿的平衡條件是：______；（5）本實驗中多次實驗的目的是__________（選填“減小誤差”或“尋找普遍規律”）；（6）下列四個因素中，不會影響探究結果的是______。A．鐵架臺沒有放在水平桌面上 B．彈簧測力計的彈簧和刻度盤之間摩擦較大C．懸掛鉤碼的繩套重力偏大 D．實驗所用的鉤碼生銹
5.定滑輪特點： （能/不能）省力，但能 。（實質是個 杠桿） 6. 動滑輪特點：省 ，但要費 。 (實質是動力臂為阻力臂 倍的_ __ _杠桿)7.滑輪組：即可以_ __ __ _，又可以改變_ __ __ _；使用滑輪組時,滑輪組用幾段繩子吊著物體,提起物體所用的力就是物重的 。8.我們學習的簡單機械除了杠桿、滑輪、滑輪組外還有_ __ __ _
例3．小明在A端用如圖所示的動滑輪勻速提起裝有水且總重為200N的水桶，若不計繩重、滑輪重及摩擦，則人拉繩子A端的動力為_(kāi)________N；實際測量A端的拉力為110N，不計繩重及摩擦，則滑輪重為_(kāi)________N，若桶重為20N，則使用動滑輪提水的效率為_(kāi)________
例4.如圖，杠桿在水平方向平衡，若將測力計緩慢地自位置1移到位置2，并保持杠桿始終水平平衡，則測力計的讀數變化是（　?。〢．不斷增大 B．不斷減小 C．先增大，然后減小 D．先減小，然后增大
5.如圖，A物體重力為100N，動滑輪重力為10N，此時A物體恰好向右做勻速直線運動，A物體受到的滑動摩擦力為其重力的0.2倍，下列說法正確的是（不計繩重和摩擦）（　　）A．A受到的繩子的拉力為30NB．若將A勻速向左拉動，則需要給A施加一個水平向左的20N的拉力C．若將B的重力增加一倍，則A受到的摩擦力也增加一倍D．B物體的重力為30N
6.（2021常州）如圖所示是列車上常用的手推車，車內貨物均勻擺放，車前行時，需經過障礙物。當車的前輪遇到障礙物A時，售貨員向下按扶把，如果手推車和貨物總重100N，動力臂和阻力臂之比為2：3，則此時服務員作用在扶把上的動力為　 　N；當后輪遇到障礙物A時，售貨員豎直向上提扶把，這種情況下，手推車可以視為　 ?。ㄊ×?費力/等臂）杠桿。
6.如圖所示為一種手搖升降晾衣架示意圖．它由4個定滑輪和2個動滑輪組成，繩子的尾端繞在一個固定在墻壁的旋輪上，旋轉搖柄可以使晾衣架升降．假設在升降過程中衣架橫梁保持水平，若衣服和晾衣架等總重30 N，每個滑輪重10 N（各種摩擦力及繩重忽略不計），則靜止時繩子拉力為（ ）A. 25N D. 20N
