15.4電流的測量—九年級全一冊同步課時講義（人教版）

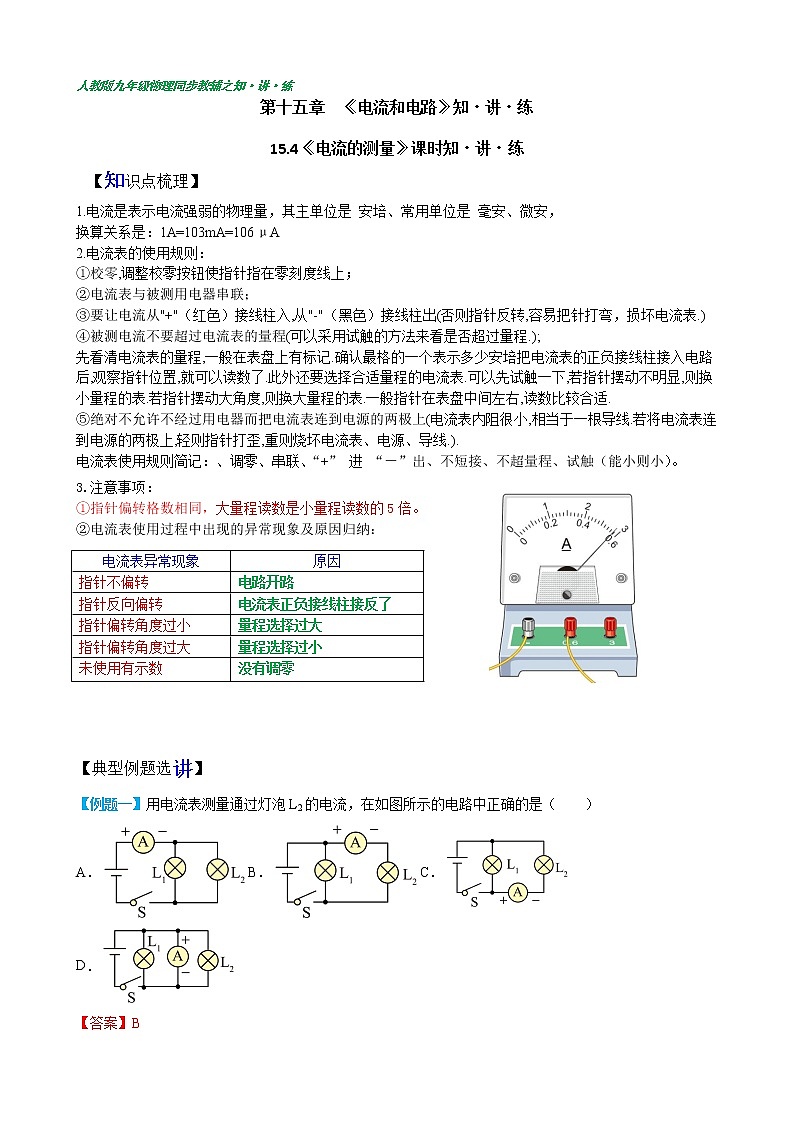

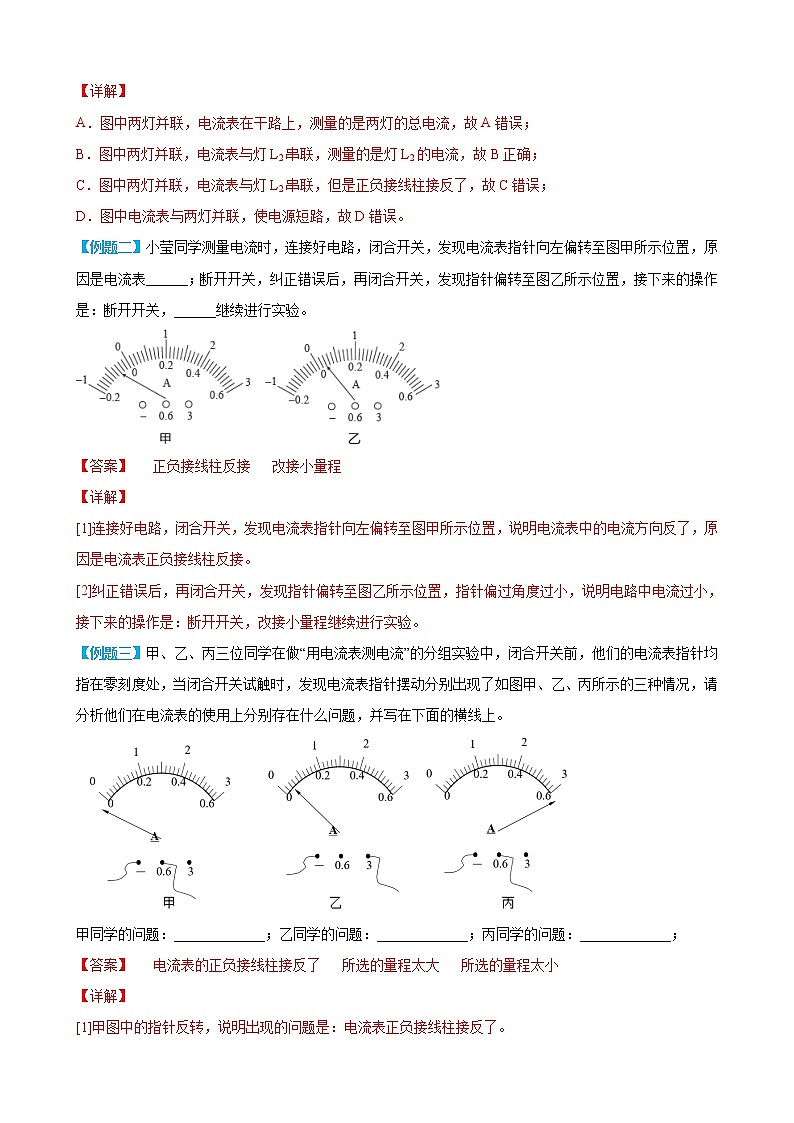

人教版九年級物理同步教輔之知?講?練第十五章  《電流和電路》知?講?練 15.4《電流的測量》課時知?講?練 【知識點梳理】1.電流是表示電流強弱的物理量，其主單位是 安培、常用單位是 毫安、微安，換算關系是：1A=103mA=106μA2.電流表的使用規則：①校零,調整校零按鈕使指針指在零刻度線上；②電流表與被測用電器串聯；③要讓電流從"+"（紅色）接線柱入,從"-"（黑色）接線柱出(否則指針反轉,容易把針打彎，損壞電流表.)④被測電流不要超過電流表的量程(可以采用試觸的方法來看是否超過量程.); 先看清電流表的量程,一般在表盤上有標記.確認最格的一個表示多少安培把電流表的正負接線柱接入電路后,觀察指針位置,就可以讀數了.此外還要選擇合適量程的電流表.可以先試觸一下,若指針擺動不明顯,則換小量程的表.若指針擺動大角度,則換大量程的表.一般指針在表盤中間左右,讀數比較合適.⑤絕對不允許不經過用電器而把電流表連到電源的兩極上(電流表內阻很小,相當于一根導線.若將電流表連到電源的兩極上,輕則指針打歪,重則燒壞電流表、電源、導線.).電流表使用規則簡記：、調零、串聯、“+” 進 “－”出、不短接、不超量程、試觸（能小則小）。3.注意事項：①指針偏轉格數相同，大量程讀數是小量程讀數的5倍。②電流表使用過程中出現的異常現象及原因歸納：電流表異?，F(xiàn)象原因指針不偏轉電路開路指針反向偏轉電流表正負接線柱接反了指針偏轉角度過小量程選擇過大指針偏轉角度過大量程選擇過小未使用有示數沒有調零          【典型例題選講】【例題一】用電流表測量通過燈泡L2的電流，在如圖所示的電路中正確的是（　?。?/span>A．B．C．D．【答案】B【詳解】A．圖中兩燈并聯，電流表在干路上，測量的是兩燈的總電流，故A錯誤；B．圖中兩燈并聯，電流表與燈L2串聯，測量的是燈L2的電流，故B正確；C．圖中兩燈并聯，電流表與燈L2串聯，但是正負接線柱接反了，故C錯誤；D．圖中電流表與兩燈并聯，使電源短路，故D錯誤。【例題二】小瑩同學測量電流時，連接好電路，閉合開關，發現電流表指針向左偏轉至圖甲所示位置，原因是電流表______；斷開開關，糾正錯誤后，再閉合開關，發現指針偏轉至圖乙所示位置，接下來的操作是：斷開開關，______繼續進行實驗。【答案】     正負接線柱反接     改接小量程【詳解】[1]連接好電路，閉合開關，發現電流表指針向左偏轉至圖甲所示位置，說明電流表中的電流方向反了，原因是電流表正負接線柱反接。[2]糾正錯誤后，再閉合開關，發現指針偏轉至圖乙所示位置，指針偏過角度過小，說明電路中電流過小，接下來的操作是：斷開開關，改接小量程繼續進行實驗。【例題三】甲、乙、丙三位同學在做“用電流表測電流”的分組實驗中，閉合開關前，他們的電流表指針均指在零刻度處，當閉合開關試觸時，發現電流表指針擺動分別出現了如圖甲、乙、丙所示的三種情況，請分析他們在電流表的使用上分別存在什么問題，并寫在下面的橫線上。甲同學的問題：_____________；乙同學的問題：_____________；丙同學的問題：_____________；【答案】     電流表的正負接線柱接反了     所選的量程太大     所選的量程太小【詳解】[1]甲圖中的指針反轉，說明出現的問題是：電流表正負接線柱接反了。[2]乙圖中的指針偏轉角度太小，說明出現的問題是：量程選擇太大了。[3]丙圖中的指針偏轉角度太大，說明出現的問題是：量程選擇太小了。 【學科核心素養訓練】 一、單選題1．關于電流表的使用，下列說法正確的是（　?。?/span>A．電流表要并聯在被測電路中B．使用電流表測量電流時，不用“校零”C．電流表可以直接接到電源的兩極上D．電路電流無法預估時，用試觸方法選定合適量程2．在如圖所示的四張電路圖中，電路連接正確的是（　?。?/span>A．B．C．D．3．如圖所示電路，閉合開關S1、S2，下列對電路的分析正確的是（　?。?/span>A．L1與L2串聯                   B．電流表A1測L1的電流C．電流表A1測L2的電流          D．電流表A1測L1和L2的電流4．如圖所示的電路中，電流表測量的是（　?。?/span>A．通過燈L2的電流    B．通過燈L1的電流   C．通過燈L1和燈L2的電流  D．以上三種都有可能5．用電流表測量通過燈的電流，下面四個電路中正確的是（　?。?/span>A．B．C．D．6．用電流表測量通過燈泡L2的電流，在如圖所示的電路中正確的是（　?。?/span>A． B．C． D．7．下列電表示數為1.4A的是（　?。?/span>A． B．C． D．8．下圖所示四個電路圖中，能正確測量通過燈L1電流的電路是（　?。?/span>A． B． C． D．9．圖示的電路中，電流表測量的是（　?。?/span>A．通過燈 L1的電流               B．通過燈 L2 的電流  B．C．通過燈 L3 的電流           D．通過燈 L1 和燈 L2 的電流之和10．下列關于電表的說法正確的是（　?。?/span>A．使用時，電流表要與被測電路并聯，電壓表與被測電路串聯B．電流從電表的“-”接線柱流入，“+”接線柱流出，電表有可能損壞C．使用電壓表時，它的兩個接線柱不允許不通過用電器直接與電源兩極相連D．電流表和電壓表都有一定的量程，使用時應注意選擇量程，量程越大越好11．“用電流表測量小燈泡的電流”的部分電路如圖所示。下列說法正確的是（       ）A．用導線連接c、e，電流表只能測量通過燈泡L1的電流B．用導線連接d、e，電流表只能測量通過燈泡L2的電流C．用兩根導線分別連接a、d和c、e，電流表只能測量通過燈泡L2的電流D．用兩根導線分別連接b、d和c、e，電流表只能測量通過燈泡L2的電流12．如圖中L1、L2是不同規格的兩個小燈泡，能測出通過L1的電流的電路是（　?。?/span>A．B．C． D．13．如圖所示，電流表的指針指在圖中所示的位置，若電流表所選用的量程是0~0.6A，則電流表的示數為（　?。?/span>A．0.3A B．0.06A C．3.0A D．0.60A14．如圖所示電路，閉合開關，以下判斷正確的是（　　）A．燈L1、L2串聯 B．電流表測燈L1電流C．電流表測燈L2電流 D．電流表測總電流二、填空題15．如圖所示，電流表的示數為___________A，電壓表的示數為___________V。16．如圖甲所示電路，當開關S1、S2閉合后，A2與R2是_______（選填“串”或“并”）聯的，電流表A1測量的是通過_______（選填“干路”“R1”或“R2”）的電流，若電流表的指針偏轉都如圖乙所示，則通過R1的電流為______A，通過R2的電流為______A。17．小瑩同學測量電流時，連接好電路，閉合開關，發現電流表指針向左偏轉至圖甲所示位置，原因是電流表______；斷開開關，糾正錯誤后，再閉合開關，發現指針偏轉至圖乙所示位置，接下來的操作是：斷開開關，______繼續進行實驗。18．小紅用實驗室常用的一種電流表測通過一只小燈泡的電流大小的實驗。當導線a、b分別與標有“-”和“3”的接線柱相連時，電流表指針偏轉情況如圖甲所示，則此時，電流是從導線_________（填（“a”或“b”）流入電流表：小紅及時糾正錯誤，檢查電路連接無誤后，閉合開關，電流表指針如圖乙所示，則此時電流表的讀數為___________。19．小東同學在做“用電流表測電流”的分組實驗中，閉合開關前，電流表指針均指在零刻度處，當閉合開關試觸時，發現所測電流值略為大于電流表的量程，則小東觀察到電流表指針擺動情況如圖______（選填“甲”，或“乙”，或“丙”）；如果小東觀察到電流表指針擺動情況如圖甲，說明電流表______。20．小科在做“用電流表研究并聯電路電流特點實驗”時，連接了如圖所示的電路。當閉合開關，由于______致使電流表無示數，但兩個燈泡會發光；當拆除導線______時，就可以修復電路，并使電流表測其中一條支路電流。21．如圖所示，是實驗室常用的一種電流表的表盤．小明在連接電路前發現指針偏轉情況如圖所示，接下來他應進行的操作是________；當連好電路閉合開關時，發現電流表指針偏轉情況如圖所示，為了減小測量誤差，應做的改進是________．22．你能說出下列電流表指針出下圖情況的原因嗎？甲同學的問題：__________________,會導致______________；乙同學的問題：___________________，會導致_____________；丙同學的問題：__________________，會導致_______________．                       參考答案：1．D【詳解】A．使用電流表測量電路電流，電流表應該和被測用電器串聯，故A錯誤；B．使用前如果電流表的指針沒有指在表盤上的“0”點，要先進行調零，故B錯誤；C．如果不經過用電器將電流表直接接到電源的兩極上，會造成短路，燒壞電流表和電源，故C錯誤；D．常用電流表有兩個量程，在不能確定電流大小的情況下，應該先選擇大量程進行試觸，防止被測電流超過電流表的量程，故D正確。故選D。2．C【詳解】A．當開關閉合時，電流表直接連在電源兩極，可能會燒壞電流表和電源，故A錯誤；B．當開關閉合時，電流表直接連在電源兩極，且電流表正負接線柱接反，可能會燒壞電流表和電源，故B錯誤；C．當開關閉合時，電壓表接在電源兩極，測量電源電壓，故C正確；D．當開關閉合時，電壓表被短路，故D錯誤。故選C。3．C【詳解】由圖可知，閉合開關S1、S2，燈泡L1、L2并聯，A1、L2、S2 三個元件在同一支路上，所以電流表A1測L2的電流；L1 單獨在一個支路上，A2在干路上，測量的是干路中的電流，故C正確，ABD錯誤。故選C。4．A【詳解】開關閉合后，電流從電源正極開始分支，一路經過燈泡L2、電流表，另一路經過燈泡L1，然后兩路匯合共同經過開關流向負極，因此兩燈并聯連接；電流表測量通過燈泡L2的電流。故選A。5．B【詳解】A．兩燈并聯，電流表與串聯，測的是的電流，并且正負接線柱接反了，故A錯誤；B．兩燈并聯，電流表與串聯，測的是的電流，并且正負接線柱接法正確，故B正確；C．兩燈并聯，電流表與串聯，測的是的電流，故C錯誤；D．兩燈并聯，電流表在干路上了，測的是干路的電流，故D錯誤。故選B。6．B【詳解】A．圖中兩燈并聯，電流表在干路上，測量的是兩燈的總電流，故A錯誤；B．圖中兩燈并聯，電流表與燈L2串聯，測量的是燈L2的電流，故B正確；C．圖中兩燈并聯，電流表與燈L2串聯，但是正負接線柱接反了，故C錯誤；D．圖中電流表與兩燈并聯，使電源短路，故D錯誤。故選B。7．B【詳解】A．圖A中，量程為0A，從上面表盤讀數，每個大格為0.2A，分度值為0.02A，指針指在第14個刻度上。讀數為0.28A，故A不符合題意；B．圖B中，量程為03A，從上面表盤讀數，每個大格為1A，分度值為0.1A，指針指在第14個刻度上。讀數為1.4A，故B符合題意；C．圖C為電壓表，量程為03V，從上面表盤讀數，每個大格為1V，分度值為0.1V，指針指在第14個刻度上。讀數為1.4V，故C不符合題意；D．圖D為電壓表，量程為015V，從上面表盤讀數，每個大格為5V，分度值為0.5V，指針指在第14個刻度上。讀數為7.0V，故D不符合題意。故選B。  8．C【詳解】A．如圖，兩個燈泡并聯，電流表測量通過燈L1的電流，但正負接線柱反接，故A不合題意；B．如圖，兩個燈泡并聯，電流表測量通過干路的電流，故B不合題意；C．如圖，兩個燈泡并聯，電流表測量通過燈L1的電流，正負接線柱連接正確，故C合題意；D．如圖，兩個燈泡并聯，電流表測量通過燈L2的電流，故D不合題意。故選C。9．B【詳解】電流表要和被測的用電器串聯，電流表和哪個用電器串聯就是測流過那個用電器的電流，在并聯電路中，若電流表在干路上測總電流，在支路上測所在支路的電流；分析電路可知，三個燈并聯，電流表和L2在一條支路上測通過燈 L2 的電流。故選B。10．B【詳解】A．使用時，電流表要與被測電路串聯，電壓表與被測電路并聯，故A錯誤；B．電流從電表的“-”接線柱流入，“+”接線柱流出，會導致電表指針反向偏轉，即偏轉到0刻度線左側，則電表有可能損壞，故B正確；C．使用電壓表時，它的兩個接線柱允許不通過用電器直接與電源兩極相連，故C錯誤；D． 電流表和電壓表都有一定的量程，使用時應注意選擇量程，量程合適即可，并不是越大越好，故D錯誤。故選B。11．A【詳解】A．用導線連接c、e，只有燈泡L1接入電路，電流表只能測量通過燈泡L1的電流，故A正確；B．用導線連接d、e，兩只燈泡串聯接入電路，電流表測量通過L1、L2的電流，故B錯誤；C．用兩根導線分別連接a、d和c、e，兩燈泡并聯，電流表只能測量通過燈泡L1的電流，故C錯誤；D．用兩根導線分別連接b、d和c、e，兩燈泡并聯，電流表在干路上，測量通過燈泡L1和 L2的總電流，故D錯誤。故選A。12．C【詳解】A．由圖知，兩燈并聯，電流表測通過的電流，故A不符合題意；B．由圖知，兩燈并聯，電流表測通過的電流，但電流表的正負接線柱接反，故B不符合題意；C．由圖知，兩燈并聯，一只電流表測干路電流，另一只電流表測通過的電流，根據并聯電路電流的特點可得通過的電流故C符合題意；D．由圖知，兩燈并聯，電流表測干路的電流，無法得到時通過燈的電流，故D錯誤。故選C。13．B【詳解】由圖可知，電流表的指針指在第三個小格處，若電流表所選用的量程是0~0.6A，分度值為0.02A，則電流表的示數為故ACD不符合題意，B符合題意。故選B。14．B【詳解】由圖可知，電流路徑是電流從電源正極出，流經開關，進行分流，一條為燈泡L2支路；另一條為電流表和燈泡L1支路，故電流表測量燈泡L1電流，故ACD錯誤。故選B。15．     0.38     6【詳解】[1]由圖知道，電流表使用的量程為0～0.6A，每一個大格代表0.2A，每一個小格代表0.02A，示數是0.38A。[2]電壓表使用的量程為0～15V，每一個大格代表5V，每一個小格代表0.5V，其示數是6V。16．     串     干路     1.12     0.28【詳解】[1]由圖甲可知,當開關S1、S2閉合后，電流表A2與電阻R2首尾相連，是串聯的。[2] 由電路圖可知，兩電阻并聯，電流表A1測干路的電流，A2與R2串聯，即A2測量R2的電流。[3][4]兩個電流表指針位置相同，根據并聯電路電流規律可知，兩個電流表選擇的量程不同。由圖乙可知，電流表A2測量的是電阻R2所在支路的電流，電流表選擇的量程為0~0.6A，分度值為0.02A，示數為0.28A，則通過R2的電流為0.28A。電流表A1測量的是干路的電流，電流表選擇的量程為0~3A，分度值為0.1A，示數為1.4A，則通過R1的電流為I1=I-I2=1.4A-0.28A=1.12A17．     正負接線柱反接     改接小量程【詳解】[1]連接好電路，閉合開關，發現電流表指針向左偏轉至圖甲所示位置，說明電流表中的電流方向反了，原因是電流表正負接線柱反接。[2]糾正錯誤后，再閉合開關，發現指針偏轉至圖乙所示位置，指針偏過角度過小，說明電路中電流過小，接下來的操作是：斷開開關，改接小量程繼續進行實驗。18．     a     0.32A【詳解】[1]由圖甲知，電流表的指針反向偏轉，說明正負接線柱接反，即電流從導線a注入電流表。[2]由圖乙知，電流表的量程為0～0.6A，分度值為0.02A，其示數為0.32A。19．     丙     正負接線柱接反【詳解】[1]當閉合開關試觸時，發現所測電流值略為大于電流表的量程，即電流表的指針偏轉角度過大，超過表盤標出的數值，則小東觀察到電流表指針擺動情況如圖丙。[2]電流表指針擺動情況如圖甲，指針反向偏轉，說明電流表正負接線柱接反了。20．     電流表被短路     b根據電路連接情況可判斷電流表被短路所以沒有示數，再根據電流表要與被測電器串聯，判斷需要拆除的導線。【詳解】[1][2]由圖可知，導線b與電流表并聯，將電流表短路了，所以電流表沒有示數，此時L1、L2并聯，兩燈均發光；因此去掉b導線即為正常電路，此時電流表測右邊燈泡所在支路的電流。21．     對電流表進行調零     改接0~0.6 A量程【詳解】在使用電流表時，首先要檢查電流表的指針是否指在零刻度線上，根據題意知道，測量前指針如圖a所示，即沒有指在0刻度線上，所以接下來的操作是進行調零把指針調到0刻度線上；當連好電路閉合開關時，發現電流表指針偏轉情況如圖所示，即選用了0～3A的量程，指針偏轉角度太小，所以，為了減小測量誤差，應改用0～0.6A的量程．22．     電流表正負接線柱接反了     損壞電流表     所選量程太大     測量結果不夠精確     電流表所選量程太小     無法測出電流的大小，甚至有可能損壞電流表【詳解】由圖可知甲中電流表指針發生了反向偏轉，所以存在問題是甲電流表正負接線柱接反了，會導致將指針打彎，損壞電流表；乙圖指針偏轉角度很小，所以存在問題是乙電流表所選量程太大，這樣會導致測量結果不夠精確；指針超出最大刻度線，所以丙存在問題是電流表所選量程太小，無法測出電流的大小，甚至有可能損壞電流表．
