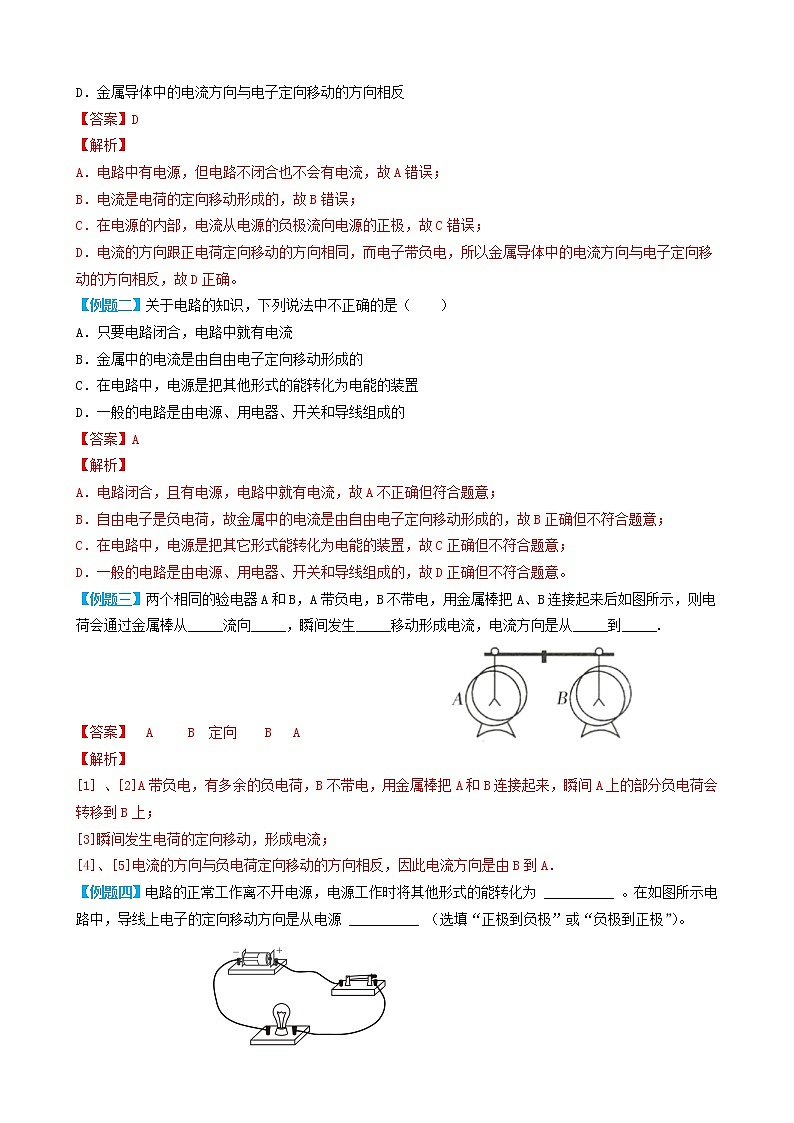

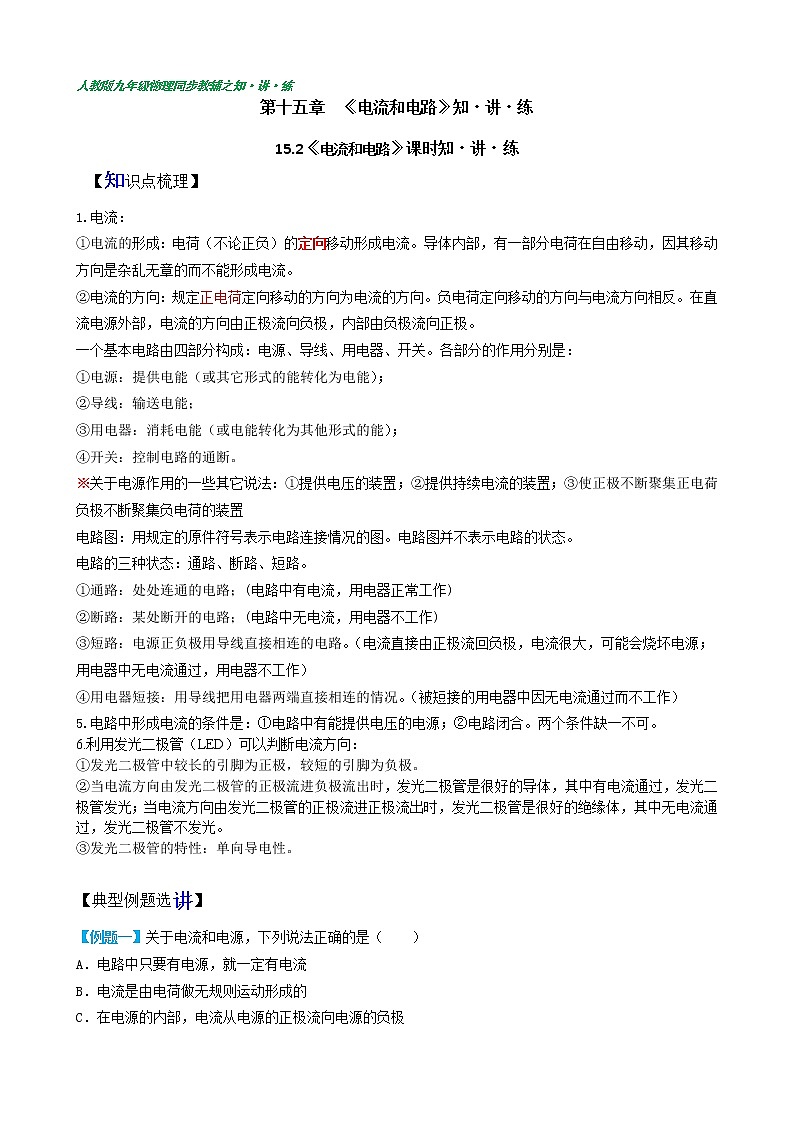

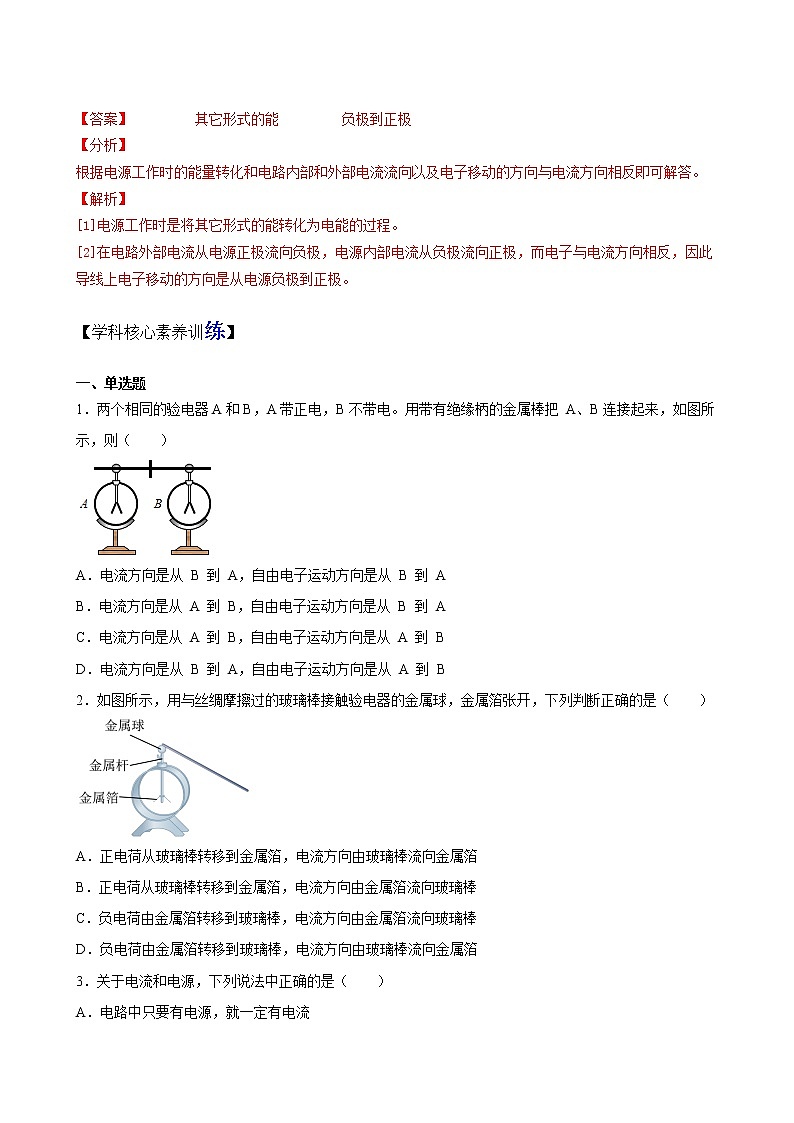

    15.2電流和電路(含答案詳解)—九年級全一冊同步課時講義(人教版)第1頁
    1/18
    15.2電流和電路(含答案詳解)—九年級全一冊同步課時講義(人教版)第2頁
    2/18
    15.2電流和電路(含答案詳解)—九年級全一冊同步課時講義(人教版)第3頁
    3/18
    還剩15頁未讀, 繼續閱讀

    15.2電流和電路(含答案詳解)—九年級全一冊同步課時講義(人教版)

    展開

    ?人教版九年級物理同步教輔之知?講?練
    第十五章 《電流和電路》知?講?練

    15.2《電流和電路》課時知?講?練
    【知識點梳理】
    1.電流:
    ①電流的形成:電荷(不論正負)的定向移動形成電流。導體內部,有一部分電荷在自由移動,因其移動方向是雜亂無章的而不能形成電流。
    ②電流的方向:規定正電荷定向移動的方向?yàn)殡娏鞯姆较?。?fù)電荷定向移動的方向與電流方向相反。在直流電源外部,電流的方向由正極流向負極,內部由負極流向正極。
    一個基本電路由四部分構成:電源、導線、用電器、開關。各部分的作用分別是:
    ①電源:提供電能(或其它形式的能轉化為電能);
    ②導線:輸送電能;
    ③用電器:消耗電能(或電能轉化為其他形式的能);
    ④開關:控制電路的通斷。
    ※關于電源作用的一些其它說法:①提供電壓的裝置;②提供持續電流的裝置;③使正極不斷聚集正電荷負極不斷聚集負電荷的裝置
    電路圖:用規定的原件符號表示電路連接情況的圖。電路圖并不表示電路的狀態。
    電路的三種狀態:通路、斷路、短路。
    ①通路:處處連通的電路;(電路中有電流,用電器正常工作)
    ②斷路:某處斷開的電路;(電路中無電流,用電器不工作)
    ③短路:電源正負極用導線直接相連的電路。(電流直接由正極流回負極,電流很大,可能會燒壞電源;用電器中無電流通過,用電器不工作)
    ④用電器短接:用導線把用電器兩端直接相連的情況。(被短接的用電器中因無電流通過而不工作)
    5.電路中形成電流的條件是:①電路中有能提供電壓的電源;②電路閉合。兩個條件缺一不可。
    6.利用發光二極管(LED)可以判斷電流方向:
    ①發光二極管中較長的引腳為正極,較短的引腳為負極。
    ②當電流方向由發光二極管的正極流進負極流出時,發光二極管是很好的導體,其中有電流通過,發光二極管發光;當電流方向由發光二極管的正極流進正極流出時,發光二極管是很好的絕緣體,其中無電流通過,發光二極管不發光。
    ③發光二極管的特性:?jiǎn)蜗驅щ娦浴?br />
    【典型例題選講】
    【例題一】關于電流和電源,下列說法正確的是( ?。?br /> A.電路中只要有電源,就一定有電流
    B.電流是由電荷做無規則運動形成的
    C.在電源的內部,電流從電源的正極流向電源的負極
    D.金屬導體中的電流方向與電子定向移動的方向相反
    【答案】D
    【解析】
    A.電路中有電源,但電路不閉合也不會有電流,故A錯誤;
    B.電流是電荷的定向移動形成的,故B錯誤;
    C.在電源的內部,電流從電源的負極流向電源的正極,故C錯誤;
    D.電流的方向跟正電荷定向移動的方向相同,而電子帶負電,所以金屬導體中的電流方向與電子定向移動的方向相反,故D正確。
    【例題二】關于電路的知識,下列說法中不正確的是( ?。?br /> A.只要電路閉合,電路中就有電流
    B.金屬中的電流是由自由電子定向移動形成的
    C.在電路中,電源是把其他形式的能轉化為電能的裝置
    D.一般的電路是由電源、用電器、開關和導線組成的
    【答案】A
    【解析】
    A.電路閉合,且有電源,電路中就有電流,故A不正確但符合題意;
    B.自由電子是負電荷,故金屬中的電流是由自由電子定向移動形成的,故B正確但不符合題意;
    C.在電路中,電源是把其它形式能轉化為電能的裝置,故C正確但不符合題意;
    D.一般的電路是由電源、用電器、開關和導線組成的,故D正確但不符合題意。
    【例題三】?jī)蓚€(gè)相同的驗電器A和B,A帶負電,B不帶電,用金屬棒把A、B連接起來后如圖所示,則電荷會通過金屬棒從_____流向_____,瞬間發生_____移動形成電流,電流方向是從_____到_____.



    【答案】?A?? B?定向 B? A
    【解析】
    [1] 、[2]A帶負電,有多余的負電荷,B不帶電,用金屬棒把A和B連接起來,瞬間A上的部分負電荷會轉移到B上;
    [3]瞬間發生電荷的定向移動,形成電流;
    [4]、[5]電流的方向與負電荷定向移動的方向相反,因此電流方向是由B到A.
    【例題四】電路的正常工作離不開電源,電源工作時將其他形式的能轉化為 __________ 。在如圖所示電路中,導線上電子的定向移動方向是從電源 __________ (選填“正極到負極”或“負極到正極”)。





    【答案】???? 其它形式的能???? 負極到正極
    【分析】
    根據電源工作時的能量轉化和電路內部和外部電流流向以及電子移動的方向與電流方向相反即可解答。
    【解析】
    [1]電源工作時是將其它形式的能轉化為電能的過程。
    [2]在電路外部電流從電源正極流向負極,電源內部電流從負極流向正極,而電子與電流方向相反,因此導線上電子移動的方向是從電源負極到正極。

    【學科核心素養訓練】

    一、單選題
    1.兩個相同的驗電器A和B,A帶正電,B不帶電。用帶有絕緣柄的金屬棒把 A、B連接起來,如圖所示,則( ?。?br />
    A.電流方向是從 B 到 A,自由電子運動方向是從 B 到 A
    B.電流方向是從 A 到 B,自由電子運動方向是從 B 到 A
    C.電流方向是從 A 到 B,自由電子運動方向是從 A 到 B
    D.電流方向是從 B 到 A,自由電子運動方向是從 A 到 B
    2.如圖所示,用與絲綢摩擦過的玻璃棒接觸驗電器的金屬球,金屬箔張開,下列判斷正確的是( ?。?br />
    A.正電荷從玻璃棒轉移到金屬箔,電流方向由玻璃棒流向金屬箔
    B.正電荷從玻璃棒轉移到金屬箔,電流方向由金屬箔流向玻璃棒
    C.負電荷由金屬箔轉移到玻璃棒,電流方向由金屬箔流向玻璃棒
    D.負電荷由金屬箔轉移到玻璃棒,電流方向由玻璃棒流向金屬箔
    3.關于電流和電源,下列說法中正確的是(  )
    A.電路中只要有電源,就一定有電流
    B.電流是自由電荷做無規則運動形成的
    C.金屬導體中的電流方向與電子移動的方向相同
    D.在電源的外部,電流從電源的正極經過用電器流向電源的負極
    4.用絲綢摩擦過的玻璃棒去接觸不帶電的驗電器A,A的金屬片張角變大,如圖所示。再用帶絕緣手柄D的金屬棒C(CD均不帶電)去同時接觸A、B驗電器的金屬球,發現A的金屬箔片張角變小,B的金屬箔片張角變大。則下列說法正確的是( ?。?br />
    A.用絲綢摩擦過的玻璃棒帶負電 B.絲綢摩擦玻璃棒的過程中,電子是由玻璃棒轉移到絲綢
    C.驗電器原理是異種電荷相互吸引 D.當C棒接觸兩驗電器的金屬球時,產生的電流方向?yàn)锽到5.如圖甲所示的是用帶絕緣柄的金屬棒把兩個驗電器連接起來的瞬間(驗電器A的帶電情況與毛皮摩擦過的橡膠棒相同,驗電器B原來不帶電);如圖乙所示電路,閉合開關后燈泡發光。根據圖中信息可以判斷出( ?。?br />
    A.金屬棒中電流的方向是由A向B B.金屬棒中自由電子定向移動的方向是由B向A
    C.開關中電流的方向是由C向D D.開關中自由電子定向移動的方向是由C向D
    6.下列關于電荷和電流的說法正確的是(  )
    A.自由電荷只要移動就能形成電流 B.與帶正電的物體相互吸引的物體一定帶負電
    C.在電路中電流從電源負極經用電器流向正極 D.絲綢與玻璃摩擦后帶負電,是由于絲綢得到了電子
    7.如圖甲所示的電路中,燈泡正常發光。驗電器帶電情況如圖乙所示,用帶絕緣柄的金屬棒把兩個驗電器連接起來。根據圖中信息做出的以下判斷正確的是(  )

    A.開關中的電流方向是由A向B
    B.開關中負電荷定向移動的方向是由A向B
    C.連接的瞬間,金屬棒中正電荷定向移動的方向是由B向A
    D.連接的瞬間,金屬棒中的電流方向是由B向A
    8.下列說法錯誤的是( ?。?br /> A.在閉合的電路中要得到持續的電流,必須要有電源
    B.絕緣體不容易導電是因?yàn)榻^緣體內部幾乎沒有自由電荷
    C.電流的方向一定從電源的正極流向負極
    D.大地、銅線、人體都屬于導體
    9.如圖所示的電子元件簡稱LED,當把LED接入電路,電流由正極經過LED流向負極時,LED發光,反之則不發光。下列有關說法中正確的是( ?。?br />
    A.LED發光,說明LED兩端一定有電壓
    B.LED是由絕緣體材料制成的
    C.接入電路的LED不發光時,LED兩端沒有電壓
    D.LED發光,電線內自由電子的定向移動方向是由正極經過LED流向負極
    10.如圖所示電路,閉合開關后發光二極管發光,電流表均有示數,下列說法中正確的是( ?。?br />
    A.A1與A2示數不相等
    B.發光二極管主要由超導材料制成
    C.用電壓表替換A1接入電路后閉合開關,電壓表無示數
    D.將發光二極管兩引腳對調后接入電路,閉合開關,電流表無示數
    11.小明將銅片、鋅片插入土豆,制成土豆電池。如圖甲所示,閉合開關S,發光二極管發光,為判斷土豆電池的正、負極,他連接電路如圖乙所示,試觸開關S,發現電壓表的指針向左偏轉。則以下判斷正確的是(  )

    A.土豆電池外部,電流的方向是從鋅片經二極管到銅片 B.鋅片是土豆電池的負極
    C.若斷開開關,鋅片和銅片之間沒有電壓 D.若發光二極管斷路,電壓表沒有示數
    12.如圖所示,閉合開關,燈泡不亮,線路連接正常。下列說法中正確的是( ?。?br />
    A.一定是小燈泡壞了 B.一定是發光二極管壞了
    C.所有的元器件可能都是好的 D.若小燈泡亮,電池左端可能是正極
    13.發光二極管是一種電子元件,簡稱LED。它的兩根引腳中較長的為正極,較短的為負極。將LED與一個小燈泡串聯接入電路中,如圖所示,閉合開關,LED和小燈泡均發光。下列說法正確的是( ?。?br />
    A.LED主要由超導材料制成
    B.圖中A引腳為L(zhǎng)ED的負極,B引腳為L(zhǎng)ED的正極
    C.將A、B引腳對調,再次閉合開關,LED和小燈泡均不發光
    D.將A、B引腳對調,再次閉合開關,LED不發光,但小燈泡發光
    14.如圖所示的電路中,閉合開關后小燈泡都能發光的是( ?。?br /> A.B.C.D.
    15.對電路的說法,不正確的是(  )
    A.電路三種基本狀態是斷路、短路和通路,熄滅的電燈一定處于斷路狀態
    B.兩盞電燈同時熄滅同時亮,它們可能是并聯的
    C.電源為電路提供了電能,是將其他形式能量轉化為電能的裝置
    D.給手機充電時,手機電池是用電器,將電能轉化為化學能儲存起來
    16.下列各種器件,都是用電器的是(  )
    A.電池組、電燈、錄音機 B.日光燈、電風扇、電視機
    C.開關、插座、洗衣機 D.電源、電線、電飯煲
    17.小紅在做實驗時,先連成如圖所示的電路,然后閉合開關S1,再閉合開關S2,小紅看到的現象是( ?。?br />
    A.兩只燈開始都亮,后來L1不亮 B.兩只燈一直亮
    C.兩只燈一直都不亮 D.兩只燈開始都亮,后來L2不亮
    18.如圖所示電路中,當開關閉合后,會導致電源被短路的是( ?。?br /> A.B.C.D.
    19.如圖所示的四個電路圖中,開關S閉合后,電源可能被損壞的電路是(  )
    A.B.C. D.
    20.如圖所示,與實物圖相對應的電路圖是(?????)

    A. B. C. D.
    21.如圖所示,下列四圖哪個是完整的電路圖( ?。?br /> A.B.C.D.
    二、多選題
    22.用絲綢摩擦過的玻璃棒去接觸不帶電的驗電器A,A的金屬箔片張角變大,如圖所示。再用C棒去同時接觸A、B驗電器的金屬球,發現A的金屬箔片張角變小,B的金屬箔片張角變大。則下列說法錯誤的是(  )

    A.玻璃棒去接觸不帶電的驗電器A,玻璃棒上的正電荷轉移到A上,使A帶正電
    B.C棒與其手柄D均為導體
    C.當C棒接觸兩驗電器的金屬球時,產生的電流方向?yàn)锳到B
    D.絲綢摩擦玻璃棒的過程中,電子是由絲綢轉移到玻璃棒
    23.下列說法錯誤的是(  )
    A.電壓是形成電流的原因,所以有電壓一定有電流
    B.干電池在電路中是提供電能的裝置,化學能轉化為電能
    C.蓄電池在充電時,化學能轉化為電能
    D.充電寶給手機充電時,充電寶相當于電路中的用電器
    三、雙選題
    24.在學校的第三屆科技節上“新能源發明”項目中,有一組如圖所示的作品,分別用檸檬和西紅柿連著的液晶顯示器,來自低年級的參觀者們十分好奇。關于這個作品,下列說法正確的是(?????)

    A.液晶顯示器能夠工作是因?yàn)橛写罅康馁|(zhì)子發生定向移動
    B.電路中電流的方向是“+”→“a”→“b”→“-”
    C.檸檬能夠作為電源是因?yàn)閯?chuàng)造了電荷
    D.水果電池工作時是將化學能轉換成電能
    四、填空題
    25.發光二極管俗稱LED,如圖所示,把LED接入電路,閉合開關后LED正常發光,用手觸摸幾乎不發熱,所以它在工作時主要將電能轉化成______能,圖中電源______端是正極(填“左”或“右”)。斷開電路后,將電源正負極對調,閉合開關后不在發光,說明LED具有______。

    26.絲綢摩擦過的玻璃棒帶____________電荷(選填“正”或“負”),如圖所示,用這根玻璃棒去接觸金屬箔片已經張開的驗電器的金屬球。觀察到驗電器的金屬箔片先閉合后又張開,則此過程中形成瞬間電流的方向是____________(選填“從玻璃棒到驗電器”或“從驗電器到玻璃棒”)。
    27.如題1圖手拿絲綢摩擦過的玻璃棒靠近飲料吸管時吸管被排斥,是因?yàn)轱嬃衔軒____電。兩個相同的驗電器A和B,如題2圖,A帶正電,B不帶電。用一根帶絕緣柄的銅棒把兩個驗電器的金屬球連接起來,則在連接的瞬間B 帶______電,瞬間的電流方向從______(選填A(yù)到B或B到A)。
    28.發光二極管是一種由半導體材料制成的電子元件。如下圖所示,當發光二極管長腳接A,短腳接B時,發光二極管和小燈泡都發光,如果短腳接A,長腳接B時,發光二極管和小燈泡都不發光,說明發光二極管具有______性;如題圖所示,A是檢驗物體是否______的儀器,驗電器此狀態表明B物體______(選填“帶電”或“不帶電”)。

    29.在教室里,日光燈、電風扇、電腦、投影儀等設備的連接方式是___聯;在賓館的客房常常需要插卡取電,把房卡插入槽中,房間內的用電器才能使用。房卡的作用相當于家庭電路中的___(選填“開關”或“電源”)。
    30.2019年4月,華為手機P30正式上市,該手機搭載的麒麟990芯片處理器,該處理器芯片采用7______(選填“mm”、“μm”或“nm”)工藝制造,芯片的主要材料是______(選填“導體”、“半導體”或“絕緣體”);該手機還有其它多項“黑科技”,如“反向充電”技術,當它給其它手機充電時,P30手機相當于電路中的______。
    31.在連接下圖所示電路時,開關一定要______(選填“閉合”或“斷開”),將開關閉合時的電路叫______;如果不小心把A、B兩接線柱用導線接在一起,則會造成______,可能把電源燒壞,這是絕對不允許的。(后兩空選填“通路”“斷路”或“短路”)

    32.在如圖的電路中,各元件完好,各導線接觸良好,開關閉合,會出現 ______(選填“通路”、“斷路”、“短路”),小燈泡 ______(選填“會”、“不會”)燒壞。


    參考答案:
    1.B
    【詳解】
    驗電器A帶正電,是因?yàn)槿鄙匐娮?,B不帶電,用一根帶有絕緣柄的金屬棒把A、B連接起來,B中的自由電子移動到A。規定正電荷定向移動的方向是電流的方向,自由電子為負電荷,其定向移動方向與電流方向相反,所以電流方向從A到B。故ACD不符合題意,B符合題意。

    2.D
    【詳解】
    AB.用絲綢摩擦過的玻璃棒帶正電,金屬導電,靠的是自由電子,而電子帶負電,金屬導體中的正電荷不會發生定向移動,故AB錯誤;
    CD.玻璃棒接觸金屬球時,金屬箔上的電子轉移到玻璃棒上,而物理學中規定正電荷定向移動的方向?yàn)殡娏鞣较?,?fù)電荷定向移動方向和電流方向相反,即電流方向由玻璃棒流向金屬箔,故C錯誤,D正確。
    3.D
    【詳解】
    A.電路中有電流必須同時滿足兩個條件:一是有電源,而是電路為通路,故A錯誤;
    B.電流是電荷的定向移動形成的,故B錯誤;
    C.正電荷定向移動的方向?yàn)殡娏鞯姆较颍娮訋ж?fù)電,金屬導體中電流的方向與電子定向移動的方向相反,故C錯誤;
    D.在電源的外部,電流從電源的正極流向電源的負極,故D正確。
    4.B
    【詳解】
    A.用絲綢摩擦過的玻璃棒失去電子,帶正電,故A錯誤;
    B.絲綢摩擦玻璃棒的過程中,玻璃棒失去電子帶正電,絲綢得到電子帶負電,電子是由玻璃棒轉移到絲綢,故B正確;
    C.驗電器原理是同種電荷相互排斥,故C錯誤;
    D.用絲綢摩擦過的玻璃棒接觸金屬球時,電子從金屬箔片移動到玻璃棒中,金屬箔片帶正電荷,用金屬棒C接觸A、B驗電器,電子從B運動到A,故電流的方向?yàn)閺腁到B,故D錯誤。
    5.D
    【詳解】
    AB.正電荷定向移動的方向?yàn)殡娏鞯姆较?,電流的方向與負電荷定向移動的方向相反。毛皮摩擦過的橡膠棒帶負電,驗電器A的帶電情況與毛皮摩擦過的橡膠棒相同,故在甲圖中,驗電器A帶負電,用帶絕緣柄的金屬棒把兩個驗電器連接起來, 驗電器B得到電子,而A失去電子,最終B也帶負電,所以自由電子的移動方向是從A向B,因自由電子帶負電,故由圖可知,電流的方向是由B向A,故AB不符合題意;
    C.在電源外部電流由電源正極出發,經過用電器回到負極,故在圖乙中電路開關中電流方向由D向C,故C不符合題意;
    D.開關中電流方向是由D到C,開關中自由電子定向移動的方向是由C到D,故D符合題意。
    6.D
    【詳解】
    A.自由電荷只有定向移動才形成電流,故A錯誤;
    B.與帶正電的物體相互吸引的物體,可能帶負電,也可能不帶電,故B錯誤;
    C.在電源外部,電流從電源正極經用電器流向負極,故C錯誤;
    D.絲綢與玻璃摩擦后,絲綢由于得到了電子帶負電,故D正確。
    7.A
    【詳解】
    A.在電源外部,電流由電源正極出發,經過用電器回到負極,則在圖甲的開關中電流方向由A向B,故A正確;
    B.開關中的導體為金屬,定向移動的是自由電子(負電荷),開關中電流方向由A向B,則負電荷定向移動方向?yàn)锽向A,故B錯誤;
    CD.在乙圖中,B驗電器帶負電、A驗電器不帶電,連接的瞬間,負電荷會做定向移動,且負電荷定向移動的方向?yàn)橛葿向A;因負電荷的定向移動方向與電流方向相反,所以金屬棒中電流方向是由A向B,故CD錯誤。
    8.C
    【詳解】
    A.形成持續電流的條件一是電路閉合,二是要有電源,故A正確,不符合題意;
    B.導體容易導電是因?yàn)閮?nèi)部有大量的自由電荷,絕緣體不容易導電是因?yàn)榻^緣體內部幾乎沒有自由電荷,故B正確,不符合題意;
    C.在電源的外部電流由電源正極經用電器流向電源負極;在電源的內部電流從電源的負極流向電源的正極,故C錯誤,符合題意;
    D.大地、銅線、人體都容易導電,屬于導體,故D正確,不符合題意。
    9.A
    【詳解】
    A.LED發光則有電流通過,電壓是形成電流的原因,有電壓電路中才會有電流,故A正確;
    B.發光二極管主要由硅、砷等半導體材料制成,故B錯誤;
    C.發光二極管是一種電子元件,簡稱LED,它具有單向?qū)щ娦?,接入電路的LED不發光時,可能是LED兩端有電壓但正負接線柱接反,故C錯誤;
    D.正電荷定向移動的方向?yàn)殡娏鞣较?,電線內自由電子定向移動的方向與電流方向相反,由負極經過LED流向正極,故D錯誤。
    10.D
    【詳解】
    A.閉合開關后,發光二極管發光,電路有電流,根據電流的流法,這是一個串聯電路,串聯電路的電流處處相等,所以電流表A1與A2示數是相等的,故A錯誤;
    B.發光二極管是由半導體材料制成的,不是超導材料,故B錯誤;
    C.用電壓表替換A1接入電路后,閉合開關,這是一個串聯電路,電壓表串聯在電路中,測的是電源電壓,電壓表有示數,故C錯誤;
    D.從圖中可以看到,電路閉合開關后,電路有電流,發光二極管的電阻很小,但是將發光二極管兩引腳對調后接入電路,發光二極管的電阻很大,電路沒有電流,電流表無示數,故D正確。
    11.B
    【詳解】
    A.發光二極管具有單向?qū)щ娦?,電流可以從長腳(正極)進入,短腳(負極)流出,反向不能通電。由圖甲可知,二極管正在發光,說明在土豆電池外部電流從銅片流向鋅片,故A錯誤;
    B.土豆電池外部電流從銅片流向鋅片,說明銅片是正極、鋅片是負極,故B正確;
    C.?dāng)嚅_開關,電路中就沒有電流,但水果電池的正負極(銅片和鋅片)之間仍存在電壓,因?yàn)殡姵厥翘峁╇妷旱难b置,故C錯誤;
    D.若發光二極管斷路,開關閉合后電路沒有電流,但電壓表與土豆電池的正負極連通,與電池并聯,測量的是電源電壓,仍然有示數,故D錯誤。
    12.C
    【詳解】
    ABC.如圖所示為串聯電路,由于二極管有單向?qū)щ娦?,小燈泡不亮可能是電流從二極管的負極流入,不能流過二極管,導致電路為斷路,所以可能所有元件都是好的,故AB錯誤,C正確;
    D.若小燈泡亮,則電流從二極管的正極流入,電池左端一定是負極,故D錯誤。
    13.C
    【詳解】
    A.LED是由半導體材料制成的,故A錯誤;
    B.閉合開關,LED和小燈泡均發光,則A引腳為L(zhǎng)ED的正極,B引腳為L(zhǎng)ED的負極,故B錯誤;
    CD.將A、B引腳對調,由于二極管具有單向?qū)щ娦?,再次閉合開關,電路中沒有電流,所以LED和小燈泡均不發光,故D錯誤,C正確。
    14.D
    【詳解】
    A.閉合開關,小燈泡和電源都會被短路,小燈泡不會發光,故A不符合題意;
    B.閉合開關,小燈泡和電源都會被短路,小燈泡不會發光,故B不符合題意;
    C.閉合開關,一個燈泡被短路,只有另一個燈泡發光,故C不符合題意;
    D.閉合開關,兩個燈泡并聯,兩燈都發光,故D符合題意。
    15.A
    【詳解】
    A.電路三種基本狀態是斷路、短路和通路,熄滅的電燈可能處于斷路,也有可能短路,故A錯誤,符合題意;
    B.用一個開關同時控制兩盞電燈,情況有可能是:①燈泡串聯,開關可以同時控制兩盞燈泡;②燈泡并聯,但開關放在干路上,所以開關仍然可以控制兩盞燈泡,故B正確,不符合題意;
    C.電源是提供了電能的裝置,將其他形式能量轉化為電能,故C正確,不符合題意;
    D.給手機充電時,手機電池是用電器,將電能轉化為化學能儲存起來,放電時化學能轉化為電能,故D正確,不符合題意。
    16.B
    【詳解】
    A.電池組是提供電能的裝置是電源,電池組不是用電器,故A不符合題意;
    B.日光燈、電扇、電視機工作時都要消耗電能,它們都是用電器,故B符合題意;
    C.開關是控制用電器工作的,不是用電器,插座也不是用電器,故C不符合題意;
    D.電線起連接作用,不是用電器,故D不符合題意。
    17.A
    【詳解】
    由圖可知,當只閉合S1時,兩燈泡串聯,所以兩燈開始都發光;當再閉合S2時,燈L1被短路,只有燈L2工作,所以后來L1不亮,L2亮。故A符合題意,BCD不符合題意。
    18.D
    【詳解】
    電源短路是指電流不經用電器,直接從電源的正極流向負極,此時電路中的電流會很大。
    A.圖中電流由電源正極出發,經燈泡L1、 L2和開關S回到電源負極,當開關閉合后,不會造成電源短路,故A不符合題意;
    B.圖中電流由電源正極出發,經并聯的L1、 L2,再經開關S,回到電源負極,當開關閉合后,不會造成電源短路,故B不符合題意;
    C.由圖知道,燈泡L1與導線并聯,形成短路,但圖中電流由電源正極出發,經燈泡L2和開關S回到電源負極,當開關閉合后,不會造成電源短路,故C不符合題意;
    D.由圖知道, L1與 L2串聯,然后與導線并聯,導線將兩燈短路;當開關閉合后,使電流不經用電器,直接從電源的正極經導線、開關流向負極,形成電源短路,故D符合題意。
    19.C
    【詳解】
    AB.開關閉合后,兩燈泡并聯,電路正常,故AB不符合題意;
    C.開關閉合后,導線將電源兩極直接連在一起,即電源短路,會損壞電源,故C符合題意;
    D.開關閉合后,L1被短路,電路為L(zhǎng)2的基本電路,不會損壞電源,故D不符合題意。
    20.C
    【詳解】
    根據實物圖可知,兩燈泡并聯,開關控制其中一條支路,故ABD不符合題意,C符合題意。
    21.D
    【詳解】
    一個完好的電路圖由四部分電路元件符號組成:電源、用電器、開關、導線。故ABC不符合題意,D符合題意。
    22.ABD
    【詳解】
    A.絲綢摩擦過的玻璃棒帶正電,用該玻璃棒去接觸驗電器A時,玻璃棒上的正電荷吸引驗電器A上的負電荷(自由電子),電子轉移到玻璃棒上,由于驗電器A的金屬箔片少了帶負電的電子而帶正電,故A錯誤,符合題意;
    B.C棒是導體,手柄D應為絕緣體,否則電荷會通過人體導入大地,故B錯誤,符合題意;
    C.驗電器A帶正電,用帶絕緣柄的金屬桿將兩個驗電器的金屬球接觸時,B驗電器上自由電子向驗電器A轉移,負電荷移動的方向與電流方向相反,故產生的電流方向?yàn)锳到B,故C正確,不符合題意;
    D.絲綢摩擦過的玻璃棒帶正電,電子是由玻璃棒轉移到絲綢,玻璃板原因缺少電子而帶正電,故D錯誤,符合題意。
    23.ACD
    【詳解】
    A.導體兩端有電壓時,如果電路不閉合,導體中沒有電流,故A錯誤,符合題意;
    B.干電池對電路供電的過程中,將化學能轉化為電能,故B正確,不符合題意;
    C.蓄電池充電時,消耗了電能,得到了化學能,因此將電能轉化為了化學能,故C錯誤,符合題意;
    D.充電寶給手機充電時,充電寶能提供電能,相當于電路中的電源,故D錯誤,符合題意。
    24.BD
    【詳解】
    A.自由電子束縛力小,在電場作用下很容易移動,質子相互間有力的作用,電場不足以使其移動,所以發生定向移動的是自由電子,故A錯誤;
    B.電路中電流的方向從正極出發,流經用電器,再回到負極,故B正確;
    C.檸檬是富含檸檬酸的多汁性果實,在它的兩端處插如兩種活潑性有較大差異的金屬導體,導體兩端接成回路時,兩種金屬在酸液里的電解反應會使電路里產生電流,不是創造了電荷,故C錯誤;
    D.水果電池工作時利用的是金屬在酸液里的電解反應,本質上是把水果具有的化學能轉化為電能,故D正確;
    25.???? 光???? 左???? 單向?qū)щ娦?br /> 【詳解】
    [1]根據用手觸摸幾乎不發熱可知,LED燈主要將電能轉化為光能,而不是內能。
    [2]由圖可知,發光二極管的長腳接與電源正極相連,發光二極管發光,有電流通過發光二極管,所以電源左端是正極。
    [3]把電源正負極對調,電源的正極和LED的短腳相接,LED不發光,說明LED具有單向?qū)щ娦浴.?dāng)電源正負極對調,沒有電流通過LED,電路是斷路,LED不發光。
    26.???? 正???? 從玻璃棒到驗電器
    【詳解】
    [1]絲綢和玻璃棒摩擦,玻璃棒奪得電子的本領弱,失去電子帶正電。
    [2]帶正電的玻璃棒接觸不帶電的驗電器時,驗電器金屬球上的電子會轉移到玻璃棒上,因?yàn)殡娏鞯姆较蚺c正電荷定向移動的方向相同,所以電流的方向是從玻璃棒到驗電器。
    27.???? 正???? 正???? A到B
    【詳解】
    [1]絲綢摩擦過的玻璃棒帶正電,其靠近飲料吸管時吸管被排斥,則飲料吸管帶正電,因?yàn)橥N電荷相互排斥。
    [2][3]A帶正電,B不帶電。用一根帶絕緣柄的銅棒把兩個驗電器的金屬球連接起來,則在連接的瞬間B帶正電,是因?yàn)锽的一部分電子轉移到A上,瞬間的電流方向從A到B,因?yàn)殡娮拥亩ㄏ蛞苿?dòng)方向與電流方向相反。
    28.???? 單向?qū)щ???? 帶電???? 帶電
    【詳解】
    [1]將發光二極管正負極的接線對調之后不發光,是因?yàn)樗恼?fù)極接反了,說明二極管具有單向?qū)щ娦浴?br /> [2][3]如圖所示的儀器是用來檢驗物體是否帶電的儀器,叫驗電器,其原理是同種電荷相互排斥。圖示中兩片金屬箔張開,說明B物體是帶電的。
    29.???? 并???? 開關
    【詳解】
    [1]家庭電路中各用電器之間互不影響,可以獨立工作,所以日光燈、電風扇、電腦、投影儀等用電器之間都是并聯的。
    [2]房卡可以控制用電器的工作,不插入插槽中,房間內所有的用電器都不工作,所以房卡相當家庭電路干路上的開關。
    30.???? nm???? 半導體???? 電源
    【詳解】
    [1][2]華為麒麟990芯片采用世界先進頂級7nm工藝制造,其中“芯片”所用的材料是半導體。
    [3]當它給其他手機充電時,P30手機提供電能,相當于電路中的電源。
    31.???? 斷開???? 通路???? 短路
    【詳解】
    [1]在連接電路時,為了防止電路電流過大,開關一定要斷開,此時電路中沒有電流,電燈不亮。
    [2]將開關閉合時,電路處處連通,此時的電路叫通路。
    [3]如果不小心把A、B兩接線柱用導線接在一起,則電源兩極被導線直接連在一起,形成短路,可能把電源燒壞,這是絕對不允許的。
    32.???? 短路???? 不會
    【詳解】
    [1]如圖所示的電路中,閉合開關,電流從電源正極直接沿導線流回電源的負極,所以引起電源短路,會損壞電源。
    [2]電流不會經過小燈泡,所以小燈泡不會燒壞。


    英語朗讀寶
    資料下載及使用幫助
    版權申訴
    • 1.電子資料成功下載后不支持退換,如發現資料有內容錯誤問題請聯系客服,如若屬實,我們會補償您的損失
    • 2.壓縮包下載后請先用軟件解壓,再使用對應軟件打開;軟件版本較低時請及時更新
    • 3.資料下載成功后可在60天以內免費重復下載
    版權申訴
    若您為此資料的原創作者,認為該資料內容侵犯了您的知識產權,請掃碼添加我們的相關工作人員,我們盡可能的保護您的合法權益。
    入駐教習網,可獲得資源免費推廣曝光,還可獲得多重現金獎勵,申請 精品資源制作, 工作室入駐。
    版權申訴二維碼
    初中物理人教版九年級全冊電子課本 舊教材

    第2節 電流和電路

    版本: 人教版

    年級: 九年級全冊

    切換課文
    • 同課精品
    • 所屬專輯23份
    • 課件
    • 教案
    • 試卷
    • 學案
    • 更多
    歡迎來到教習網
    • 900萬優選資源,讓備課更輕松
    • 600萬優選試題,支持自由組卷
    • 高質量可編輯,日均更新2000+
    • 百萬教師選擇,專業更值得信賴
    微信掃碼注冊
    qrcode
    二維碼已過期
    刷新

    微信掃碼,快速注冊

    手機號注冊
    手機號碼

    手機號格式錯誤

    手機驗證碼 獲取驗證碼

    手機驗證碼已經成功發送,5分鐘內有效

    設置密碼

    6-20個字符,數字、字母或符號

    注冊即視為同意教習網「注冊協議」「隱私條款」
    QQ注冊
    手機號注冊
    微信注冊

    注冊成功

    返回
    頂部
    添加客服微信 獲取1對1服務
    微信掃描添加客服
