1．了解什么是電磁鐵，知道電磁鐵的特性 和工作原理
2．了解影響電磁鐵磁性強弱的因素
3．了解電磁繼電器和揚聲器的結構 和工作原理
4．初步認識物理知識的實際應用
定義：內部帶有鐵芯的通電螺線管稱為電磁鐵

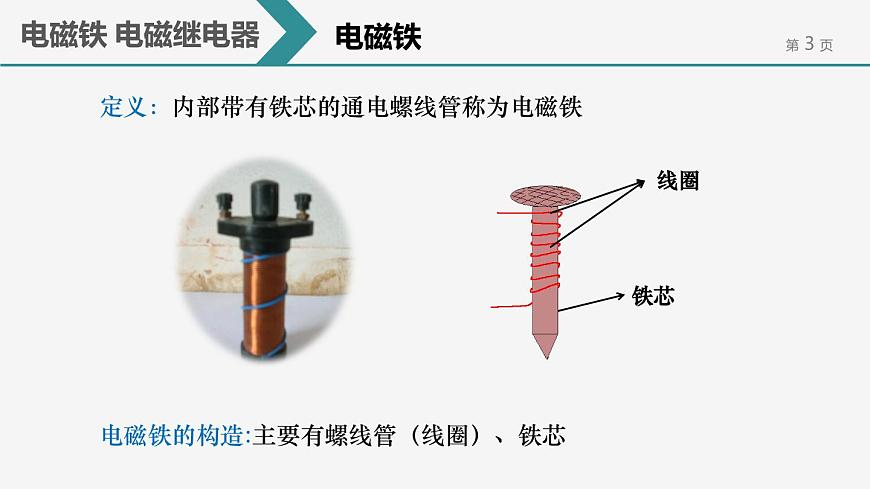

電磁鐵的構造:主要有螺線管（線圈）、鐵芯
特點：有電流通過時有磁性，沒有電流時失去磁性。

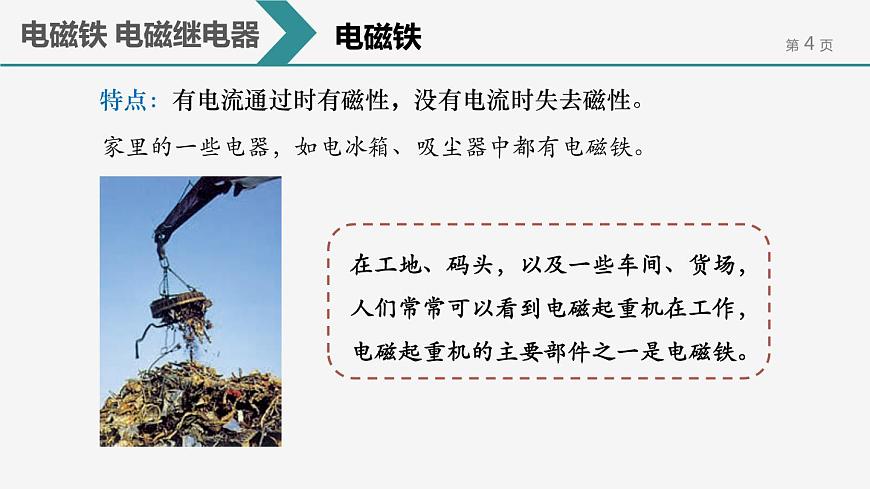

在工地、碼頭，以及一些車間、貨場，人們常常可以看到電磁起重機在工作，電磁起重機的主要部件之一是電磁鐵。
家里的一些電器，如電冰箱、吸塵器中都有電磁鐵。
探究電磁鐵磁性的強弱與哪些因素有關

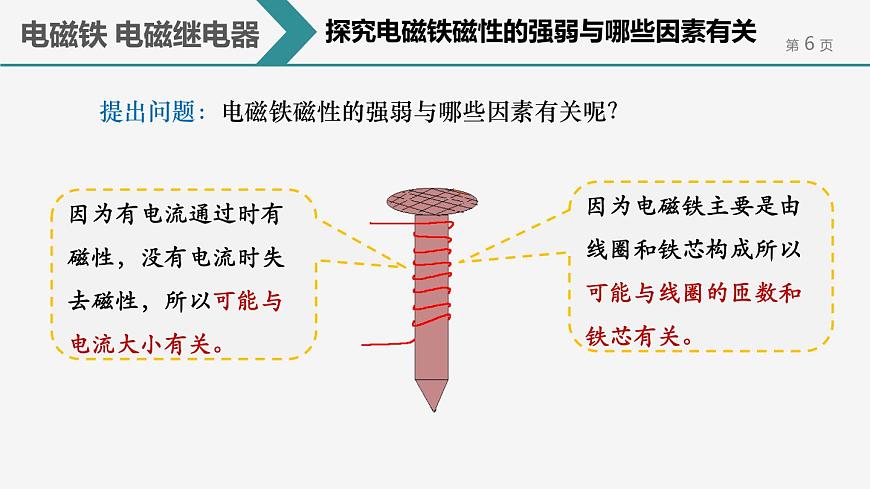

提出問題：電磁鐵磁性的強弱與哪些因素有關呢？
因?yàn)橛须娏魍ㄟ^(guò)時有磁性，沒有電流時失去磁性，所以可能與電流大小有關。
因?yàn)殡姶盆F主要是由線圈和鐵芯構成所以可能與線圈的匝數和鐵芯有關。

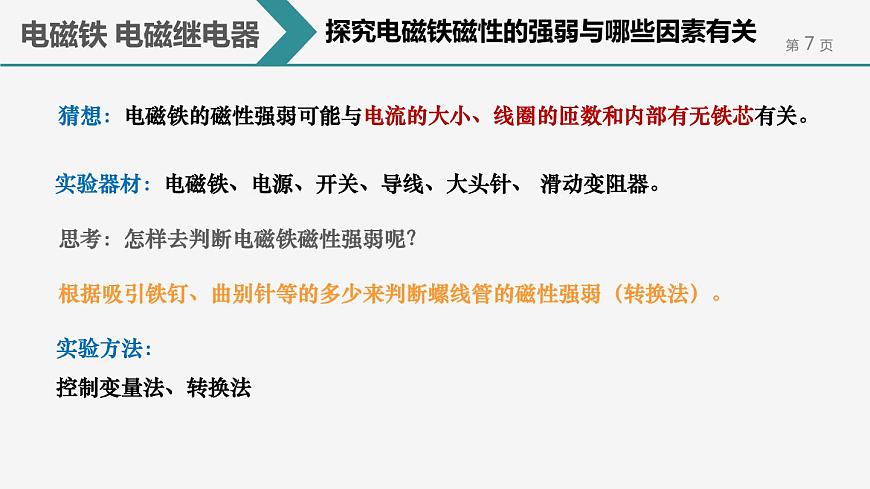

猜想：電磁鐵的磁性強弱可能與電流的大小、線圈的匝數和內部有無鐵芯有關。
實驗器材：電磁鐵、電源、開關、導線、大頭針、 滑動變阻器。
實驗方法：控制變量法、轉換法
思考：怎樣去判斷電磁鐵磁性強弱呢？
根據吸引鐵釘、曲別針等的多少來判斷螺線管的磁性強弱（轉換法）。

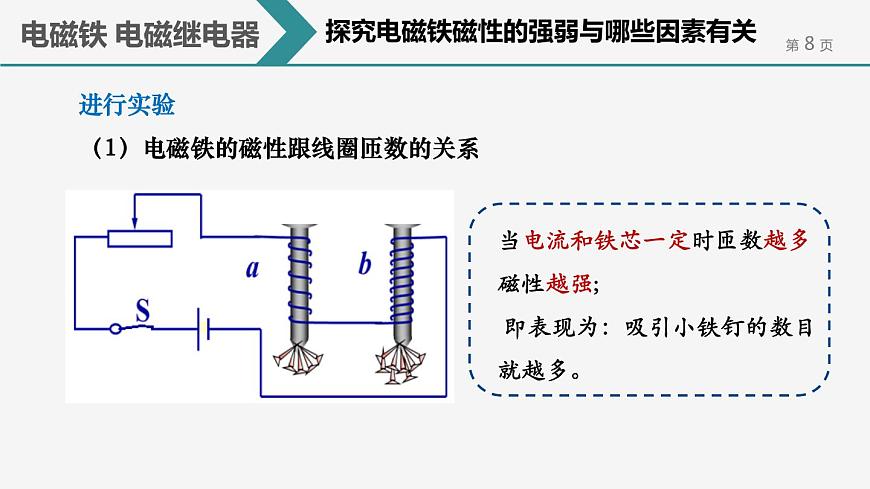

進行實驗（1）電磁鐵的磁性跟線圈匝數的關系
當電流和鐵芯一定時匝數越多磁性越強; 即表現為：吸引小鐵釘?shù)臄?shù)目就越多。
（2）電磁鐵的磁性跟電流的強弱的關系
現象：增大電流電磁鐵吸引的大頭針數目_____。減小電流電磁鐵吸引的大頭針數目_____。
實驗現象表明：保持匝數和鐵芯相同電流越大，電磁鐵的磁性越強。
觀看動畫鐵芯與電磁鐵的磁性
你能總結出電磁鐵有哪些優點嗎？
結論：當電磁鐵的匝數和通過電流一定時，有鐵心，電磁鐵的磁性大大增強。
電磁鐵磁性有無，可用________來控制；電磁鐵磁性強弱，可用_____________來控制。電磁鐵的極性變換，可用_____________來實現。
1. 電磁鐵通電時 磁性，斷電時 磁性；通入電磁鐵的電流越大，它的磁性就越 ；在電流一定時，外形相同的螺線管，線圈的匝數越多，它的磁性越 。
2.如圖所示,當滑動變阻器的滑片向右移動時,電磁鐵中的磁性將 .
電磁鐵的實際用途很多，最直接的應用之一是電磁起重機。
電磁鐵安裝在吊車上，通電后吸起大量鋼鐵，移動到另一個位置后切斷電流，鋼鐵被放下。
電鈴、電磁閥門、電磁鎖和全自動洗衣機的進水、排水閥門也都是由電磁鐵控制的。
磁懸浮列車所用的磁體大多是通有強大電流的電磁鐵，磁懸浮列車的車廂和鐵軌上分別安放著磁體，磁極相對。由于磁極間的相互作用，列車能夠在鐵軌上方幾厘米的高度上飛馳。
在生活中，我們經?？吹揭恍┐笮蜋C(jī)器在工作，而它們的電流可達幾十安、上百安，直接控制或操作是很危險的，那么怎樣才能控制這些強大的電流呢？
這就要用到電磁繼電器，如圖工人師傅按下的是繼電器的開關，而電源的接通和斷開是由繼電器控制的。
那么，什么是繼電器？它是怎樣工作的？
組成：由電磁鐵（A）、銜鐵（B）、彈簧（C）、觸點（D、E）組成。其工作電路由低壓控制電路和高壓工作電路兩部分構成。
作用：繼電器是利用低電壓、弱電流電路的通斷，來間接地控制高電壓、強電流電路的裝置.實質上電磁繼電器就是利用電磁鐵來控制工作電路的一種開關。
工人師傅的按鈕只控制低電壓的電磁鐵電流的通斷，而高電壓、強電流電路的通斷則由D、E兩個觸點控制，這樣人們就可以安全方便地操縱大型機械了。
優越性： ①遠距離操縱 ②自動控制 ③安全報警 ……
如圖所示，電磁繼電器能通過低壓控制電路間接地控制高壓工作電路,下列說法正確的是( )
A.連有電動機的電路是低壓控制電路B.電磁繼電器實際上是一個由電磁鐵控制電路通斷的開關C.利用電磁繼電器主要是為了節約用電D.利用電磁繼電器主要是為了操作方便
內部帶有鐵芯的通電螺線管稱為電磁鐵
實質上電磁繼電器就是利用電磁鐵來控制工作電路的一種開關
電磁鐵的磁性強弱與電流的大小、線圈的匝數和內部有無鐵芯有關
電鈴、電磁鎖和全自動洗衣機的進水、排水閥門、磁懸浮列車等
1.某市科技館有機器人和參觀者下象棋的展臺.機器人取放棋子時用一根“手指”接觸棋子表面就可以實現(如圖)，其奧秘是“手指”內部有電磁鐵.(1)機器人取放棋子是利用了電磁鐵的_____________(填“磁性有無”或“磁極方向”)可以控制的特點.(2)制作象棋棋子的材料應該是下列常見金屬材料中的______. A.鐵 B.銅 C.鋁
2.陳華在課外活動實驗中，用導線繞成一個線圈自制成一個電磁鐵，實驗中，他希望獲得更強的磁性，設計了以下幾種方案，不可能實現的是( )A.增加電路中電池的節數 B.增加線圈匝數C.將電源的正、負極對調D.在線圈中插入一根鐵釘
3.通電螺線管插入鐵芯后，磁性大大增強，其原因是( )A.鐵芯本身具有磁性B.插入鐵芯后，使電流增大了C.插入鐵芯后，相當于增加了線圈的匝數D.螺線管的磁性與被磁化鐵芯的磁性的共同作用
4.城市下水道井蓋丟失導致行人墜入下水道的悲劇時有發生，令人痛心.為此，某同學設計了一種警示電路：在井口安裝一環形燈L，井蓋相當于開關S；正常情況下(S閉合)，燈L不亮；一旦井蓋丟失(S斷開)，燈L立即亮起，以警示行人.圖中電路符合要求的是( )
