物理八年級下冊4.1 簡單機械多媒體教學ppt課件

這是一份物理八年級下冊4.1 簡單機械多媒體教學ppt課件，共23頁。PPT課件主要包含了杠桿的共同特征，受力的作用，繞固定點轉動，比較堅硬，這些用具是杠桿嗎，杠桿的五要素，杠桿五要素，試著畫出各力和力臂，畫力臂的方法是，物體的平衡狀態等內容，歡迎下載使用。

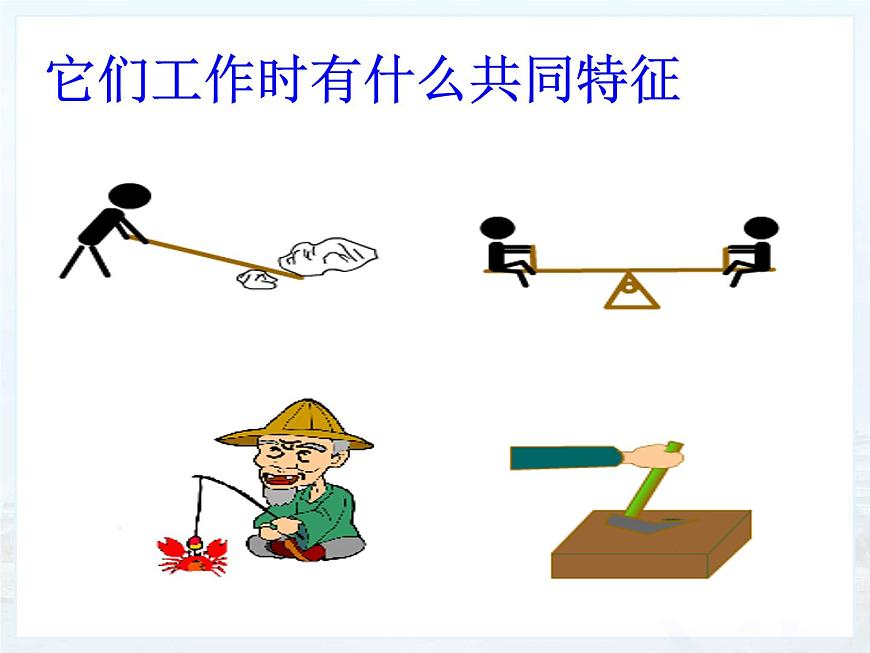

它們工作時有什么共同特征？

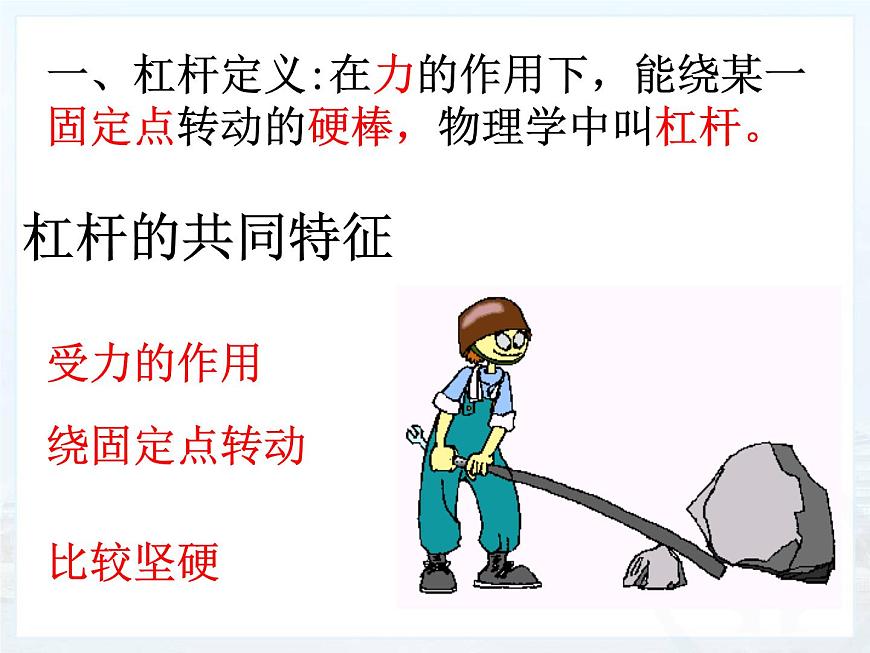

一、杠桿定義:在力的作用下，能繞某一固定點轉動的硬棒，物理學中叫杠桿。

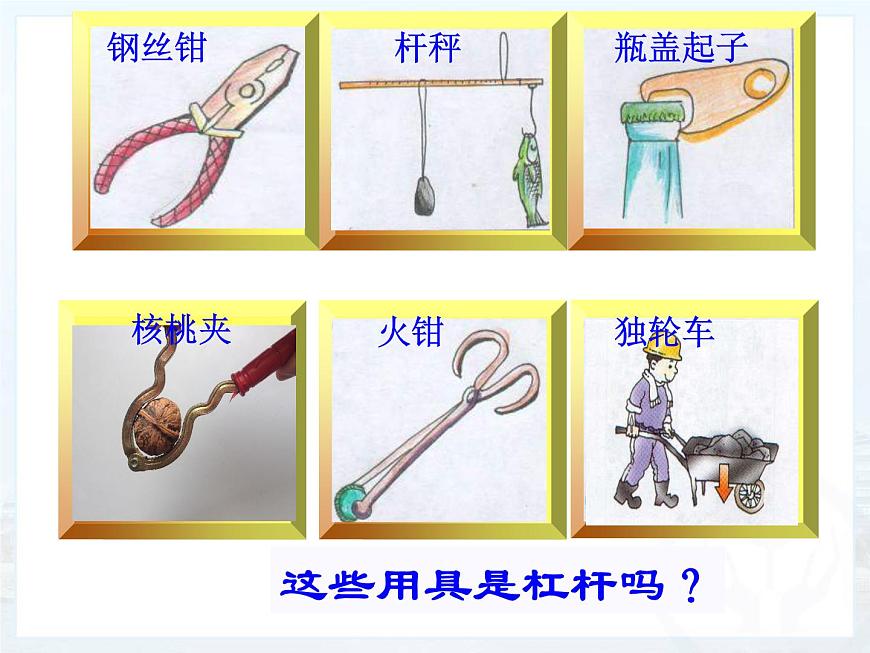

鋼絲鉗 桿秤 瓶蓋起子 火鉗 獨輪車

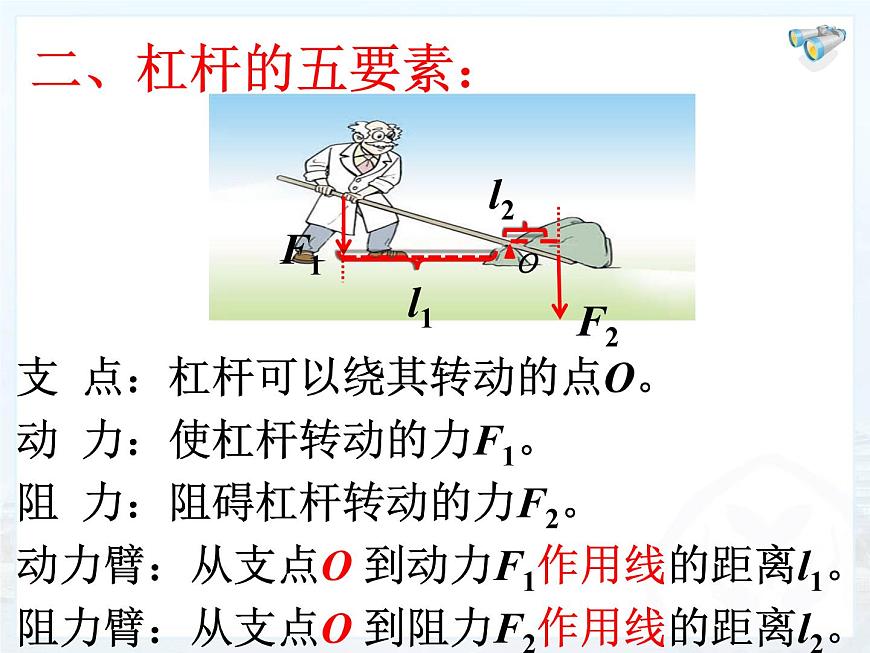

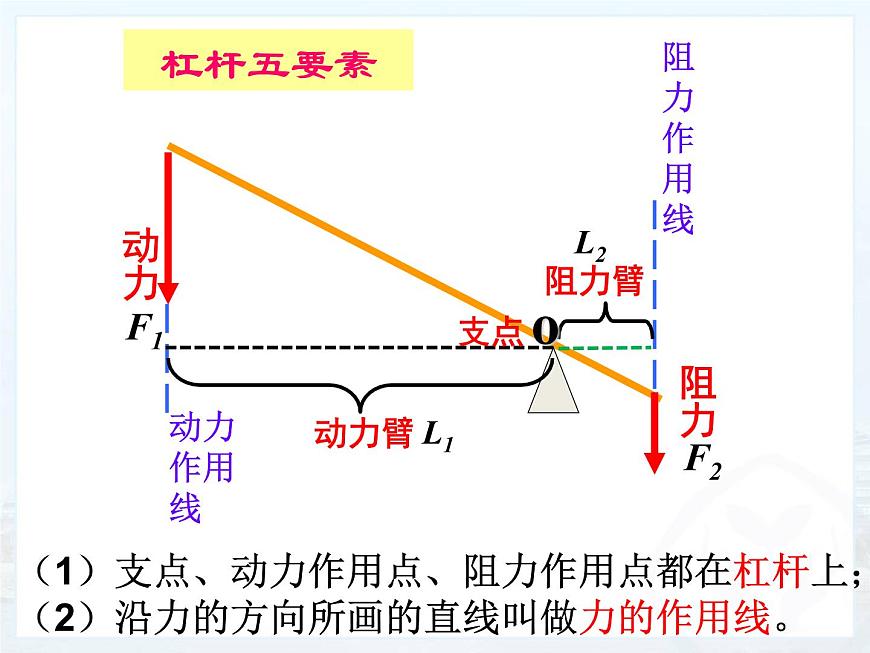

支 點：杠桿可以繞其轉動的點O。動 力：使杠桿轉動的力F1。阻 力：阻礙杠桿轉動的力F2。動力臂：從支點O 到動力F1作用線的距離l1。阻力臂：從支點O 到阻力F2作用線的距離l2。
（1）支點、動力作用點、阻力作用點都在杠桿上；（2）沿力的方向所畫的直線叫做力的作用線。
畫出杠桿受到的阻力以及的動力臂和阻力臂
（1）辨認杠桿，先找支點O；（2）過力的作用點沿力的方向畫出力的作用線．（3）從支點向力的作用線做出一條垂線。 （4）標出力臂（從支點到垂足）。
三、探究杠桿的平衡條件
猜想：杠桿的平衡可能與哪些因素有關?
杠桿、鉤碼、彈簧測力計、鐵架臺
實驗步驟：（1）調節杠桿在水平位置平衡。
為什么在水平位置平衡？怎么調？
（2）杠桿兩端掛上不同數量的鉤碼，移動鉤碼的位置，使杠桿水平平衡。將動力F1、阻力F2、動力臂l1、阻力臂l2記錄表格中。（3）改變阻力和阻力臂的大小，相應調節動力和動力臂的大小，再做幾次實驗。
(4)在杠桿的一側掛上鉤碼作為阻力，通過在其他位置上用彈簧測力計豎直向上拉住杠桿的辦法使杠桿平衡。將動力F1、阻力F2、動力臂l1、阻力臂l2記錄表格中。
　杠桿平衡時，動力×動力臂=阻力×阻力臂。
交流評估：（1）在杠桿平衡的條件下，左右各增加一個鉤碼，杠桿還平衡嗎?(2)在杠桿平衡的條件下，左右各移動相同的距離，杠桿還平衡嗎?（3）多次實驗的目的：
不平衡，左右增加量不同
尋找普遍規律，避免實驗具有偶然性
即G1×l1 ＝G2×l2
因?yàn)? l1＞l2
F1×l1 ＝F2×l2
反饋練習：1、畫出圖中杠桿各力的力臂
2、如圖所示，手持彈簧測力計豎直向上拉，使杠桿處于水平平衡狀態，彈簧測力計的示數是5N，OA=80cm，AB=20cm，則物體的重是（ ） A．20NB．4NC．1.25ND．條件不足，無法判斷彈簧測力計由豎直變傾斜示數_____(變大、變小或不變)
3、O是杠桿的支點，在A的一端掛一電燈，電燈重100N。細繩的一端系杠桿的B點，另一端系于豎直的墻壁上的C點，此時杠桿在水平位置上平衡。已知AO＝4m AB=0.8m，細繩與杠桿之間的夾角是30度（不計杠桿重、細繩 重和摩擦），求細繩受到的拉力。
