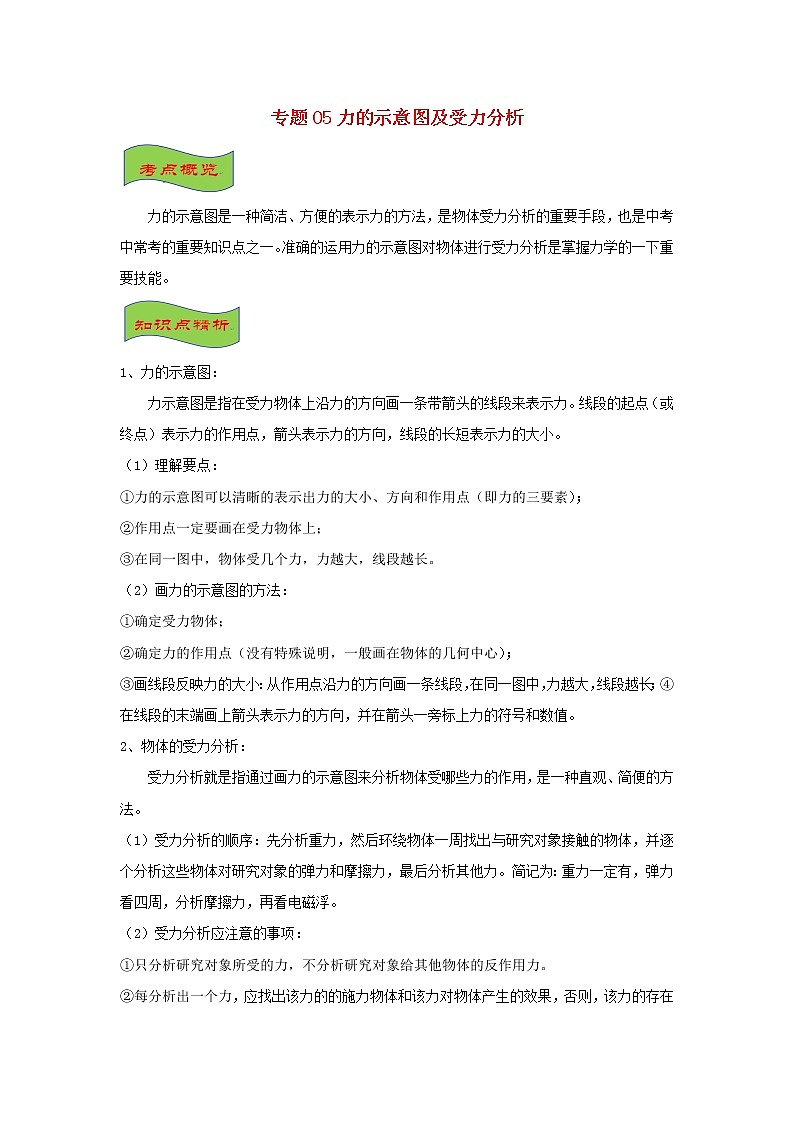

專題05力的示意圖及受力分析力的示意圖是一種簡潔、方便的表示力的方法，是物體受力分析的重要手段，也是中考中?？嫉闹匾R(shí)點之一。準確的運用力的示意圖對物體進行受力分析是掌握力學的一下重要技能。1、力的示意圖：力示意圖是指在受力物體上沿力的方向畫一條帶箭頭的線段來表示力。線段的起點（或終點）表示力的作用點，箭頭表示力的方向，線段的長短表示力的大小。（1）理解要點：①力的示意圖可以清晰的表示出力的大小、方向和作用點（即力的三要素）；②作用點一定要畫在受力物體上；③在同一圖中，物體受幾個力，力越大，線段越長。（2）畫力的示意圖的方法：①確定受力物體；②確定力的作用點（沒有特殊說明，一般畫在物體的幾何中心）；③畫線段反映力的大?。簭淖饔命c(diǎn)沿力的方向畫一條線段，在同一圖中，力越大，線段越長；④在線段的末端畫上箭頭表示力的方向，并在箭頭一旁標上力的符號和數值。2、物體的受力分析：受力分析就是指通過畫力的示意圖來分析物體受哪些力的作用，是一種直觀、簡便的方法。（1）受力分析的順序：先分析重力，然后環繞物體一周找出與研究對象接觸的物體，并逐個分析這些物體對研究對象的彈力和摩擦力，最后分析其他力。簡記為：重力一定有，彈力看四周，分析摩擦力，再看電磁浮。（2）受力分析應注意的事項：①只分析研究對象所受的力，不分析研究對象給其他物體的反作用力。

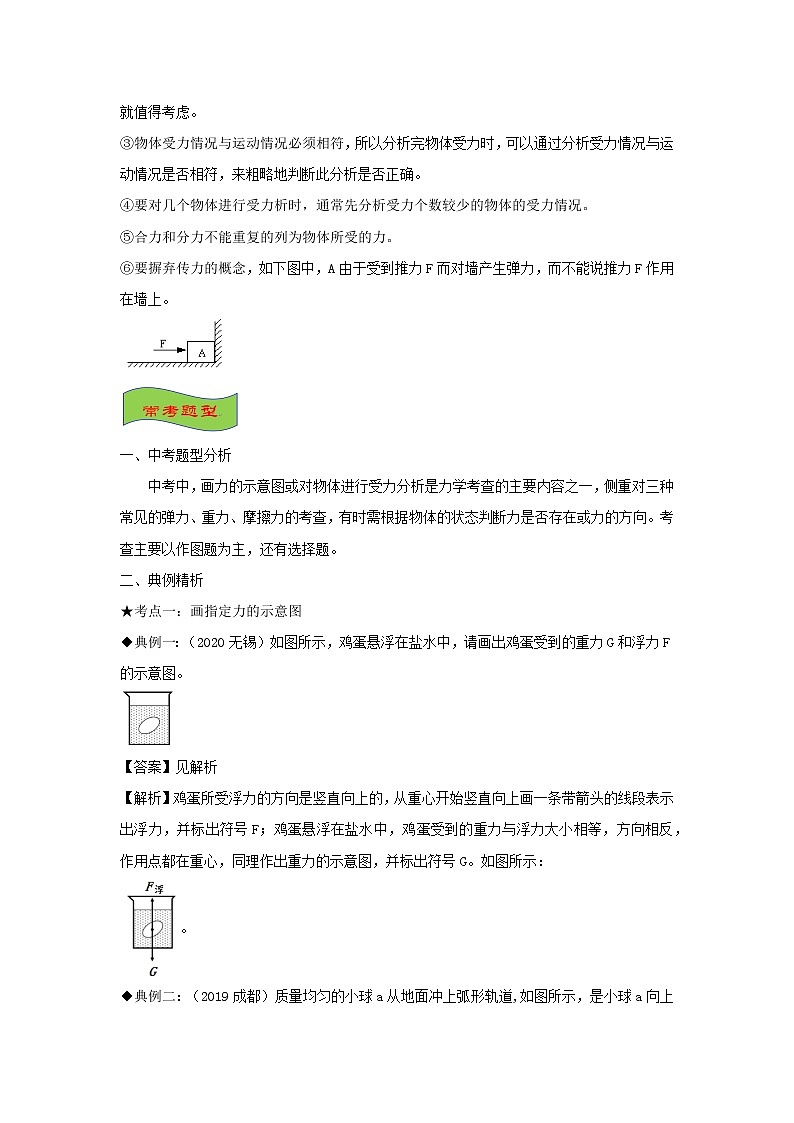

②每分析出一個力，應找出該力的的施力物體和該力對物體產生的效果，否則，該力的存在就值得考慮。③物體受力情況與運動情況必須相符，所以分析完物體受力時，可以通過分析受力情況與運動情況是否相符，來粗略地判斷此分析是否正確。
④要對幾個物體進行受力析時，通常先分析受力個數較少的物體的受力情況。⑤合力和分力不能重復的列為物體所受的力。⑥要摒棄傳力的概念，如下圖中，A由于受到推力F而對墻產生彈力，而不能說推力F作用在墻上。一、中考題型分析中考中，畫力的示意圖或對物體進行受力分析是力學考查的主要內容之一，側重對三種常見的彈力、重力、摩擦力的考查，有時需根據物體的狀態判斷力是否存在或力的方向。考查主要以作圖題為主，還有選擇題。二、典例精析★考點一：畫指定力的示意圖◆典例一：（2020無錫）如圖所示，雞蛋懸浮在鹽水中，請畫出雞蛋受到的重力G和浮力F的示意圖。【答案】見解析【解析】雞蛋所受浮力的方向是豎直向上的，從重心開始豎直向上畫一條帶箭頭的線段表示出浮力，并標出符號F；雞蛋懸浮在鹽水中，雞蛋受到的重力與浮力大小相等，方向相反，作用點都在重心，同理作出重力的示意圖，并標出符號G。如圖所示：。  ◆典例二：（2019成都）質量均勻的小球a從地面沖上弧形軌道,如圖所示，是小球a向上運動的某一狀態，請畫出此時小球所受重力及小球?qū)⌒诬壍缐毫Φ氖疽鈭D。【答案】見解析【解析】重力作用在小球的重心，方向豎直向下；壓力作用在受力面上，垂直于受力面指向被壓軌道，如圖所示：。★考點二：物體受力分析◆典例一：（2020日照）工人利用傳送帶運送包裝好的防疫物資。如圖所示，防疫物資M正隨水平傳送帶向右勻速移動，請作出此時物資M的受力示意圖。【答案】見解析【解析】由于物體和傳送帶一起勻速運動，相對靜止，所以M不受摩擦力的作用，只受豎直向下的重力和豎直向上的支持力的作用，作用點都在物體的幾何中心。作圖如下所示：
◆典例二：（2020涼山州）某同學用細線把他自己吹脹的氣球懸掛在天花板下，當有水平向右的風吹來時的情景如圖所示，請?jiān)趫D中畫出氣球所受力的示意圖。【答案】見解析【解析】懸掛在天花板上的氣球受三個力的作用：重力、細線的拉力和風的作用力，重力方向豎直向下，細線的拉力F1沿細線向上，風的作用力F2水平向右，作用點在氣球的重心，如圖所示：1、（2020大慶）如圖，一個重為G的木塊沿著粗糙豎直墻壁勻速下滑，請畫出物塊的受力示意圖。【答案】見解析【解析】因木塊沿著粗糙豎直墻壁勻速下滑，則木塊受力平衡，豎直方向上木塊受重力和摩擦力的作用，重力的方向豎直向下，摩擦力的方向豎直向上，且二力的大小相等，作用點在重心；因木塊受到摩擦力的作用，則由摩擦力產生的條件可知，木塊一定受到水平向右的壓力，且木塊受力平衡，所以木塊一定還受到墻壁的支持力的作用，二力是一對平衡力，其大小相等，方向相反，作用點在重心，如圖所示；。2、（2020哈爾濱）如圖，木塊在水平向右的拉力作用下做水平勻速直線運動。請畫出它在水平方向上的受力示意圖。（以“O”為力的作用點）【答案】見解析【解析】因?yàn)槟緣K在水平向右的方向上做勻速直線運動，根據二力平衡的條件可得，木塊受到水平向左的摩擦力與水平向右的拉力屬于平衡力，因此從物體重心作水平向右和水平向左的拉力和摩擦力，注意兩條線段長度要相等。如圖所示：。3、（2020隨州）如圖所示，在體育課上小明從被豎直的繩子吊著的爬桿上勻速下滑，請畫出此時爬桿在豎直方向的受力示意圖。【答案】見解析【解析】小明從被豎直的繩子吊著的爬桿上勻速下滑，小明受到豎直向下的重力和豎直向上的摩擦力作用，故爬桿也受到小明對它的向下的摩擦力f，其次爬桿還受豎直向下的重力G和繩子對它向上的拉力F，三個力的合力為0，過爬桿的重心分別向上和向下畫出三個力，如圖所示：。4、（2020南京）如圖所示，空纜車隨纜繩做勻速直線運動，在圖中畫出纜車的轎廂（以方框表示）受力示意圖（不計空氣阻力）。【答案】見解析【解析】空纜車隨纜繩做勻速直線運動，則轎廂也是做勻速直線運動，受力平衡，受到豎直向下的重力G和豎直向上的拉力F的作用，這兩個力大小相同，作用點在轎廂的中心，示意圖如圖所示：。
5、（2020南充）物體A與彈簧連接，靜止在光滑的斜面上，請畫出物體A所受彈力的示意圖。【答案】見解析【解析】由于物體A與彈簧連接，靜止在光滑的斜面上，則彈簧被壓縮，故彈簧對A有沿斜面向上的彈力F；A靜止在光滑的斜面上，還受到斜面的支持力N，受力下如圖：。6、（2020湘西州）如圖所示為小麗同學站在某商場勻速向上運動的電動扶梯上的示意圖，請?jiān)趫D中作出小麗所受力的示意圖（O點為小麗的重心）。【答案】見解析【解析】小麗隨自動扶梯一同勻速上升，相對于扶梯靜止，因此小麗不受摩擦力，只受豎直向下的重力和豎直向上的支持力，并且二力是一對平衡力；過重心O作豎直向下的力（即重力G）和豎直向上的力（即支持力F支持），如圖所示：。7、（2020無錫）如圖所示，貨物A隨小車B一起向右做勻速直線運動，請?jiān)趫D中作出貨物A所受力的示意圖。【答案】見解析【解析】貨物A做勻速直線運動，處于平衡狀態，A受到豎直向下的重力G和豎直向上的支持力F，G與F是一對平衡力，它們大小相等，方向相反，且作用在同一直線上，作用點在物體的重心，重力從重心豎直向下畫，符號為G；支持力從重心豎直向上畫，符號為F，注意兩個力長度相同，如圖所示．8、（2019天門）如圖所示，固定有磁體的小車A、B靠得較近，松手后兩車都會運動．請?jiān)趫D中作出松手時A車受力的示意圖（“O”點是A車的重心．不計車與水平地面間的摩擦）【答案】見解析【解析】不計車與水平地面間的摩擦，由于同名磁極相互排斥，所以松手時A車會受到水平向左的排斥力F斥，同時A車受到豎直向下的重力G、豎直向上的支持力F支，三力的作用點都畫在A車的重心O處，如圖所示：。9、（2020孝感）如圖所示，放在水平地面上的小車B與彈簧相連，彈簧處于伸長狀態，物體A與小車B均靜止。請畫出：①物體A的重力示意圖（O為物體A的重心）；②彈簧對小車B的彈力示意圖。
【答案】見解析【解析】物體A受到的重力，重力的作用點在物體A上的O點，方向豎直向下，畫出一條帶箭頭的線段，在箭頭附近標注字母G；彈簧對小車B的彈力，作用在小車B上，因?yàn)閺椈商幱谏扉L(zhǎng)狀態，彈力的方向與彈簧形變方向相反，所以彈力方向水平向右，畫出一條帶箭頭的線段，在箭頭附近標注字母F，如圖所示：。10、（2020安順）如圖所示，物塊置于長木板上表面，兩者一起沿斜面勻速下滑，物塊與木板始終保持相對靜止。請?jiān)趫D中畫出長木板對物塊作用力的示意圖。（O點為力的作用點）【答案】見解析【解析】物塊置于長木板上表面，兩者一起沿斜面勻速下滑，物塊與木板始終保持相對靜止，此時的木塊受力平衡，木塊受到豎直向下的重力G、垂直于長木板表面向上的支持力F、平行于長木板表面向上的摩擦力f的作用，則長木板對物塊的作用力是摩擦力和支持力，這兩個力的作用點在O點，如圖所示：。11、（2019廣東）如圖所示，輕質彈簧一端固定在墻上，物體M沿粗糙地面水平向左運動，壓縮彈簧運動到A點時，速度為vA，在方框內以點代M，畫出M經過A點時的受力示意圖(圖中已標示了彈簧對M的彈力F)【答案】見解析【解析】物體M在A點受到四個力的作用，分別是重力G、彈力F、支持力FN和摩擦力f。重力G的方向豎直向下；支持力FN的方向豎直向上，大小與重力大小相等；摩擦力的方向水平向右（因?yàn)槲矬wM相對地面向左運動）。據上述各個力的情況可作出M經過A點時的受力示意圖，如圖所示：。
