中考物理高頻重難點考點專題解讀與訓練專題17電學極值與范圍的計算含解析

這是一份中考物理高頻重難點考點專題解讀與訓練專題17電學極值與范圍的計算含解析，共14頁。試卷主要包含了電學最值問題的常見形式及解法，電學范圍值問題的常見形式及解法等內容，歡迎下載使用。

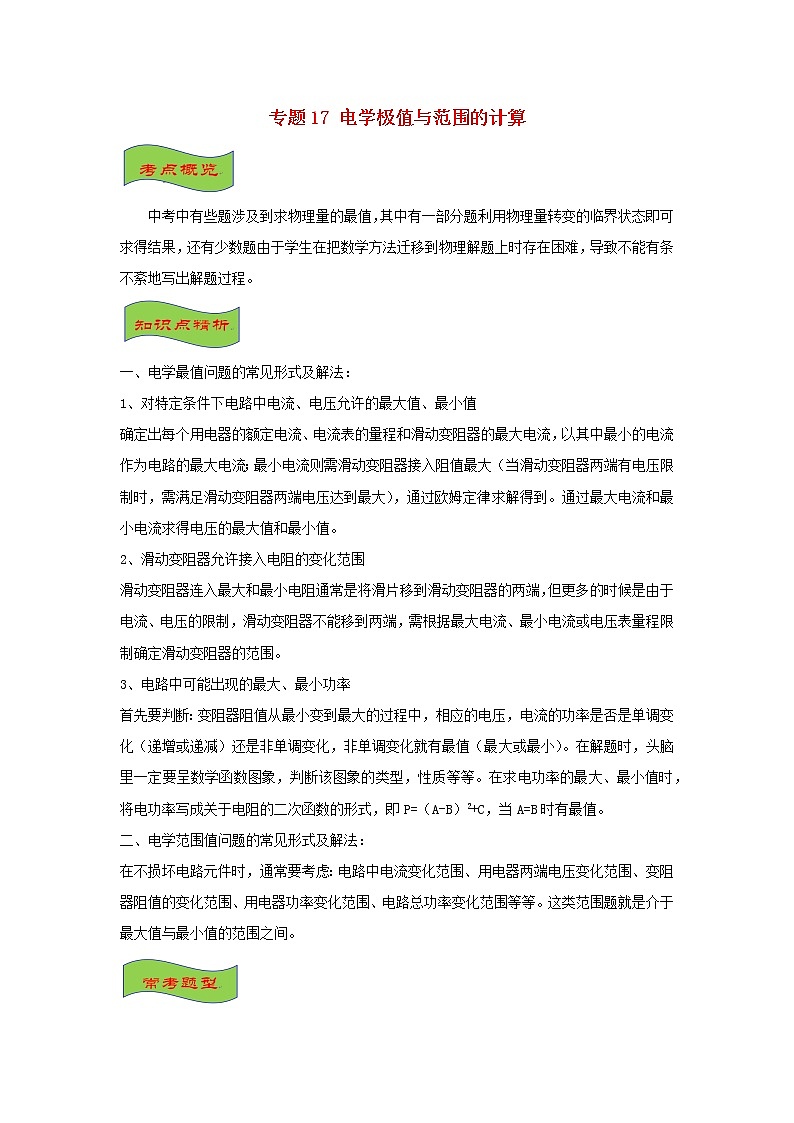

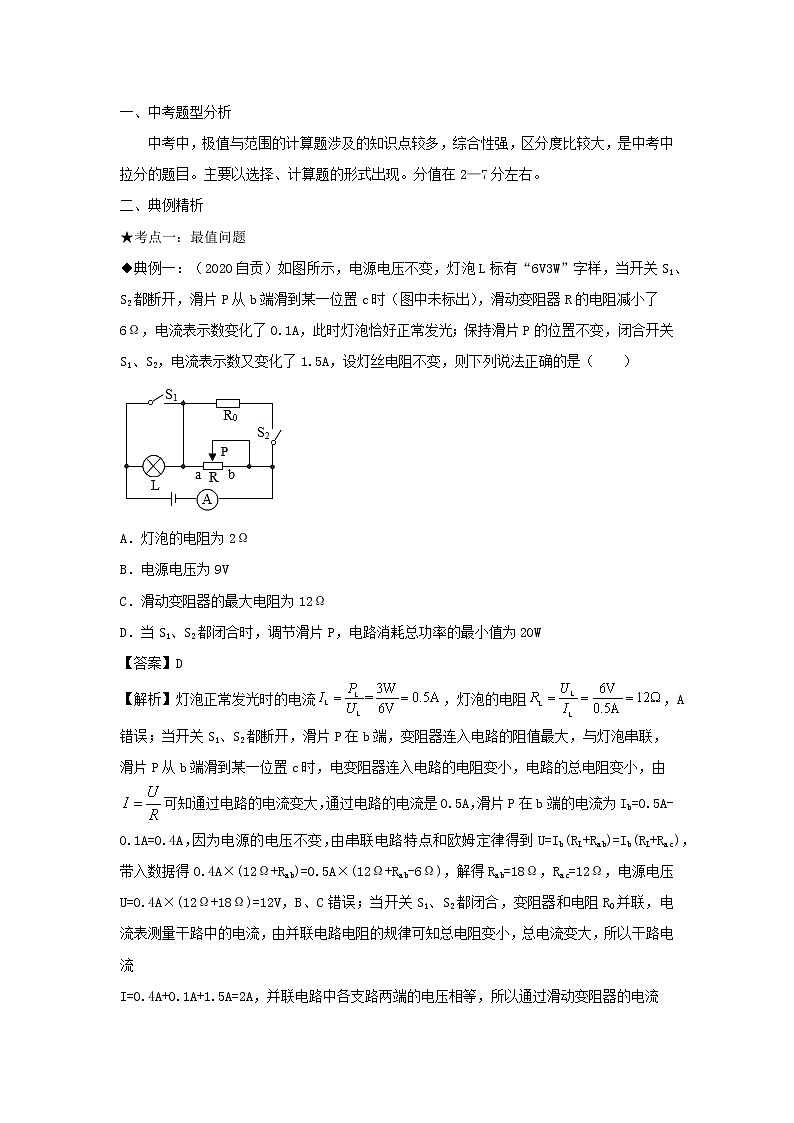

專題17 電學極值與范圍的計算中考中有些題涉及到求物理量的最值，其中有一部分題利用物理量轉變的臨界狀態即可求得結果，還有少數題由于學生在把數學方法遷移到物理解題上時存在困難，導致不能有條不紊地寫出解題過程。一、電學最值問題的常見形式及解法：1、對特定條件下電路中電流、電壓允許的最大值、最小值確定出每個用電器的額定電流、電流表的量程和滑動變阻器的最大電流，以其中最小的電流作為電路的最大電流；最小電流則需滑動變阻器接入阻值最大（當滑動變阻器兩端有電壓限制時，需滿足滑動變阻器兩端電壓達到最大），通過歐姆定律求解得到。通過最大電流和最小電流求得電壓的最大值和最小值。2、滑動變阻器允許接入電阻的變化范圍滑動變阻器連入最大和最小電阻通常是將滑片移到滑動變阻器的兩端，但更多的時候是由于電流、電壓的限制，滑動變阻器不能移到兩端，需根據最大電流、最小電流或電壓表量程限制確定滑動變阻器的范圍。3、電路中可能出現的最大、最小功率首先要判斷：變阻器阻值從最小變到最大的過程中，相應的電壓，電流的功率是否是單調變化（遞增或遞減）還是非單調變化，非單調變化就有最值（最大或最?。?。在解題時，頭腦里一定要呈數學函數圖象，判斷該圖象的類型，性質等等。在求電功率的最大、最小值時，將電功率寫成關于電阻的二次函數的形式，即P=（A-B）2+C，當A=B時有最值。二、電學范圍值問題的常見形式及解法：在不損壞電路元件時，通常要考慮：電路中電流變化范圍、用電器兩端電壓變化范圍、變阻器阻值的變化范圍、用電器功率變化范圍、電路總功率變化范圍等等。這類范圍題就是介于最大值與最小值的范圍之間。一、中考題型分析中考中，極值與范圍的計算題涉及的知識點較多，綜合性強，區分度比較大，是中考中拉分的題目。主要以選擇、計算題的形式出現。分值在2—7分左右。二、典例精析★考點一：最值問題◆典例一：（2020自貢）如圖所示，電源電壓不變，燈泡L標有“6V3W”字樣，當開關S1、S2都斷開，滑片P從b端滑到某一位置c時（圖中未標出），滑動變阻器R的電阻減小了6Ω，電流表示數變化了0.1A，此時燈泡恰好正常發光；保持滑片P的位置不變，閉合開關S1、S2，電流表示數又變化了1.5A，設燈絲電阻不變，則下列說法正確的是（　　）A．燈泡的電阻為2ΩB．電源電壓為9VC．滑動變阻器的最大電阻為12ΩD．當S1、S2都閉合時，調節滑片P，電路消耗總功率的最小值為20W【答案】D【解析】燈泡正常發光時的電流，燈泡的電阻，A錯誤；當開關S1、S2都斷開，滑片P在b端，變阻器連入電路的阻值最大，與燈泡串聯，滑片P從b端滑到某一位置c時，電變阻器連入電路的電阻變小，電路的總電阻變小，由可知通過電路的電流變大，通過電路的電流是0.5A，滑片P在b端的電流為Ib=0.5A-0.1A=0.4A，因?yàn)殡娫吹碾妷翰蛔?，由串?lián)電路特點和歐姆定律得到U=Ib(RL+Rab)=Ib(RL+Rac)，帶入數據得0.4A×(12Ω+Rab)=0.5A×(12Ω+Rab-6Ω)，解得Rab=18Ω，Rac=12Ω，電源電壓U=0.4A×(12Ω+18Ω)=12V，B、C錯誤；當開關S1、S2都閉合，變阻器和電阻R0并聯，電流表測量干路中的電流，由并聯電路電阻的規律可知總電阻變小，總電流變大，所以干路電流I=0.4A+0.1A+1.5A=2A，并聯電路中各支路兩端的電壓相等，所以通過滑動變阻器的電流，R0的阻值，當S1、S2都閉合，滑動變阻器接入電路中的電阻最大時，電路的總功率最小，則電路的最小功率，D正確。故選D。◆典例二：（2020葫蘆）（多選）如圖甲所示，電源電壓不變，小燈泡的額定電壓為3V，第一次只閉合開關S1、S3，將滑動變阻器的滑片從最下端滑至最上端。第二次只閉合開關S2，將滑動變阻器R的滑片從最下端向上滑至中點時，電壓表V2的示數為，滑至最上端時，小燈泡正常發光。圖乙是兩次實驗中電流表A與電壓表V1、V2示數關系的圖象。下列說法正確的是（　?。?/span>A．小燈泡的額定功率為0.9W B．定值電阻R0的阻值為10ΩC．滑動變阻器R的最大阻值為15 D．兩次實驗中，電路的最小功率為0.36W【答案】BCD【解析】第二次只閉合開關S2，燈泡和變阻器串聯，電壓表V2測量燈泡兩端的電壓，將滑動變阻器R的滑片從最下端滑至最上端時，小燈泡正常發光，此時只有燈泡的簡單電路，小燈泡的額定電壓是3V，電源電壓是3V，此時電路中電阻最小，通過電路的電流最大，由圖乙可知，電路中的電流是0.25A，小燈泡的額定功率PL=ULIL=3V×0.25A=0.75W，A錯誤；第一次只閉合開關S1、S3，變阻器和R0串聯，電壓表V1測量電源電壓，將滑動變阻器R的滑片從最下端滑至最上端，只有電阻R0的簡單電路，此時電路中電阻最小，通過電路的電流最大，由圖乙可知，通過電路的電流是0.3A，定值電阻R0的阻值，B正確；第二次只閉合開關S2，燈泡和變阻器串聯，電壓表V2測量燈泡兩端的電壓，將滑動變阻器的滑片從最下端向上滑至中點時，變阻器兩端的電壓U滑=U-UL1=3V-1.5V=1.5V，由圖乙可知，通過變阻器的電流是0.2A，變阻器的最大阻值，C正確；由圖乙可知，變阻器和R0串聯時，變阻器的阻值處于最大時，電路的總電阻最大，通過電路的電流最小，電路的最小功率為，D正確。故選BCD。★考點二：范圍問題◆典例一：（2020畢節）如圖所示電路中，電源電壓為18V且恒定不變，燈泡L標有“6V 3W”的字樣，燈絲的電阻保持不變，滑動變阻器R銘牌上的規格是“100Ω 1A”，電流表所用量程為0~0.6A，電壓表所用量程為0~15V，該電路工作時，要求各元件均安全。閉合開關，在滑動變阻器滑片P滑動過程中，下列判斷正確的是（　　）A．電壓表的示數變化范圍是3V~6VB．電流表的示數變化范圍是0.25A~0.6AC．滑動變阻器允許接入電路的阻值范圍是18Ω~100ΩD．該電路消耗的最大功率是最小功率的2倍【答案】D【解析】由電路圖可知，燈泡L與變阻器R串聯，電壓表測R兩端的電壓，電流表測電路中的電流。燈泡正常發光時的電壓UL=6V，功率PL=3W，由P=UI可得，正常發光時的電流。因串聯電路中各處的電流相等，且電流表的量程為0~0.6A，滑動變阻器允許通過的最大電流為1A，所以，電路中的最大電流I大=IL=0.5A，此時電壓表的示數最小，滑動變阻器接入電路中的電阻最小，電路消耗的功率最大，因串聯電路中總電壓等于各分電壓之和，所以，電壓表的最小示數UR＝U－UL=18V-6V=12V，又因?yàn)殡妷罕硭昧砍虨?/span>0~15V，則電壓表的示數變化范圍是12V～15V，A錯誤；燈泡的電阻，當電壓表的示數UR＇=15V時，滑動變阻器接入電路中的電阻最大，電路中的電流最小，電路消耗的功率最小，此時燈泡兩端的電壓UL′=U-UR′=18V-15V=3V，電路中的最小電流，所以電流表的示數變化范圍是0.25A~0.5A，B錯誤；由歐姆定律可得，滑動變阻器接入電路中的最小電阻，滑動變阻器接入電路中的最大阻值，所以滑動變阻器允許接入電路的阻值范圍是24Ω~60Ω，C錯誤；電路消耗的最大功率P大=UI大=18V×0.5A=9W，電路消耗的最小功率P小=UI小=18V×0.25A=4.5W，所以該電路消耗的最大功率是最小功率的2倍，故D正確。故選D。◆典例二：（2020呼和浩特）用如圖所示的電路測量小燈泡的功率，電源電壓恒定為12V，電壓表量程為0~ 15V，電流表量程為0 ~ 0.6A，滑動變阻器規格為“44Ω 1A”，燈泡L標有“8V  0.5A”字樣，不考慮燈絲電阻的變化，電路中各元件都在安全的條件下，求：（1）燈泡L的電阻值；（2）滑動變阻器允許的取值范圍；（3）電流表示數的變化范圍；（4）電壓表示數的變化范圍。【答案】（1）16Ω  （2）8Ω～44Ω（3）0.2A～0.5A（4）3.2V～8V【解析】（1）根據公式可算出燈泡L的電阻值為；（2）燈泡承受的最大電流為0.5A，因此總電阻最小為，滑動變阻器接入最小阻值為R滑=R總-R燈=24Ω-16Ω=8Ω，滑動變阻器接入的范圍為8Ω～44Ω。（3）當滑動變阻器接入阻值44Ω時，電流表的示數為，電流表的示數范圍為0.2A～0.5A。（4）當電流最小時，電壓表示數最小為Umin=IminR燈=0.2A×16Ω=3.2V，當電流最大時，電壓表示數最大為Umax=ImaxR燈=0.5A×16Ω=8V，電壓表示數范圍為3.2V～8V。1、（2020達州）小張?jiān)谘芯啃襞蓦娮璧膶?shí)驗中連成了如圖甲所示的電路，燈L標有“6V  3W”字樣，電源電壓保持不變。閉合開關S，滑動變阻器的滑片P從最左端移至最右端的過程中，電壓表的示數變化范圍是4V～0，電流表的示數變化范圍是0.2A～0.5A，得到燈泡的U—I圖象如圖乙所示。下列結果不正確的是（）A．燈L正常發光時的電阻為12B．電源電壓為6VC．滑動變阻器的最大阻值為24D．整個電路的大功率是3W【答案】C【解析】小燈泡正常工作時的電壓為6V，根據圖乙可知加在小燈泡兩端的電壓為6V時，流經小燈泡的電流為0.5A，所以燈L正常發光時的電阻為，A正確；當滑動變阻器的滑片滑到最右端時，滑動變阻器接入電路中的電阻為零，此時小燈泡兩端的電壓就是電源電壓，通過圖乙可知，電源電壓為6V，B正確；當滑動變阻器的滑片滑到最左端時，滑動變阻器接入電路中的電阻最大，電壓表示數最大為4V，由選項B可知電源電壓為6V，所以，加在小燈泡兩端的電壓為2V，此時電路中的電流通過圖乙可知為0.15A，所以此時滑動變阻器的最大阻值為，C錯誤；根據公式，電路中的總電阻最小時，功率最大，即滑動變阻器接入電路的阻值為零，此時的最大功率為小燈泡的額定功率為3W，D正確。故選C。2、（2020廣元）如圖所示電路中，電源電壓U=6V不變，R1為滑動變阻器，R2為定值電阻，開關S閉合后，當滑片P在變阻器的a、b兩端之間滑動的過程中，電流表的示數在1.2A～0.4A之間變化，則下列結論正確的是（　?。?/span>A．R2=10Ω B．R1的最大電阻為5ΩC．電壓表的最大示數為4.8V D．電阻R2的電功率變化范圍是0.8W至7.2W【答案】D【解析】當滑片位于a端時，R1、R2串聯，電路中的電流最小即I=0.4A，電壓表的示數最大U1=4V，由可知，R1的最大電阻，則電源的電壓U=U1+IR2=4V+0.4A×R2-------①；當滑片位于b端時，電路為R2的簡單電路，此時電路中的電流最大，即I′=1.2A，則電源的電壓U=I′R2=1.2A×R2-------②，因?yàn)殡娫吹碾妷翰蛔?，?lián)立①②可得：R2=5Ω，U=6V，A、B、C錯誤；電阻R2消耗的最大電功率P2max=I′2R2=（1.2A）2×5Ω=7.2W，電阻R2消耗的最小電功率P2min=I2R2=（0.4A）2×5Ω=0.8W，電阻R2的電功率變化范圍是0.8～7.2W，D正確。故選D。3、（2019東營）如圖所示，測量小燈泡電功率的電路圖，電源電壓恒為6V，電流表量程0～0.6A，電壓表量程0～3V，滑動變阻器規格“50Ω 1A”，小燈泡規格“2.5V 0.625W”，若不考慮小燈泡阻值隨溫度的變化，小燈泡兩端電壓不允許超過額定值，閉合開關，下列說法正確的是（　?。?/span>A．滑片向右滑動，電流表示數變小，電壓表示數變大B．電流表的示數允許變化范圍是0.1～0.25AC．滑動變阻器的阻值允許調節的范圍是24～50ΩD．電路的最大電功率是2.5W【答案】B【解析】由電路圖可知，滑動變阻器與燈泡串聯，電壓表測燈泡兩端的電壓，電流表測電路中的電流。當滑動變阻器滑片向右滑動，接入電路中的電阻變大時，根據歐姆定律可知電路中的電流變小，即電流表示數變??；根據U＝IR可知燈泡兩端的電壓變小，即電壓表示數變小，A錯誤；根據P＝UI可得，燈的額定電流，因串聯電路中各處的電流相等，且電流表的量程為0～0.6A，所以，電路中的最大電流為Imax＝0.25A，由可得，燈泡的電阻，電路中的總電阻，因串聯電路中總電阻等于各分電阻之和，所以，滑動變阻器接入電路中的最小阻值R滑min＝Rmin﹣RL＝24Ω﹣10Ω＝14Ω，C錯誤；該電路的最大功率Pmax＝UImax＝6V×0.25A＝1.5W，D錯誤；當滑動變阻器接入電路中的電阻最大時，燈泡的功率最小，此時電路中的電流，則電流表示數的變化范圍是0.1A～0.25A，B正確。故選B。4、（2020金昌）如圖所示電路中，電源電壓保持不變，當開關S閉合后，滑動變阻器R接入電路的電阻為3Ω時，小燈泡正常發光。若已知滑動變阻器R的規格是“15Ω　1A”，燈泡L標有“2.5V　1.25W”字樣（不考慮燈泡電阻隨溫度的變化），電流表量程為0～0.6A，電壓表量程為0～3V。要保證電路安全。下列說法正確的是（　?。?/span>A．電源電壓為2.5V B．電路消耗的最大功率3WC．小燈泡的最小功率為0 D．電流表的示數變化范圍0.2A～0.5A【答案】D【解析】由電路圖可知，燈泡與滑動變阻器串聯，電壓表測量燈泡兩端電壓，燈泡額定狀態下的電阻為，電路電流為，則電源電壓為U＝I0（R0＋R）＝0.5A×（5Ω＋3Ω）＝4V，A錯誤；由功率計算公式P=UI可知，電路電流最大，達到小燈泡額定電流0.5A時功率最大，為Pmax＝UImax＝4V×0.5A＝2W，B錯誤；根據功率計算公式P＝I2R可知，當電路電流最小時小燈泡功率最小，當滑動變阻器接入阻值最大時，電路電流最小，為，此時小燈泡功率為Pmin＝Imin2R0＝（0.2A）2×5Ω＝0.2W，C錯誤；由以上分析可知，電路中最小電流為0.2A，最大電流為0.5A，即電流表的示數變化范圍0.2A～0.5A，故D正確。故選D。5、（2020齊齊哈爾）（多選）如圖所示，電源電壓為4.5V保持不變，電壓表量程選擇“0～3V”，電流表量程選擇“0～0.6A”，滑動變阻器R規格為“20Ω 1A”，小燈泡L上標有“2.5V1.25W”字樣（忽略燈絲電阻的變化）。閉合開關S，若兩電表示數均不超過量程，燈泡兩端的電壓不超過額定電壓，下列說法中正確的是（）A．小燈泡燈絲電阻為5ΩB．電路中的最大電流為0.5AC．滑動變阻器阻值變化范圍為4～20ΩD．電路的最大功率為2.25W【答案】ABD【解析】由可知燈泡的阻值為，A正確；滑片移動的過程中，當燈泡正常發光時，電路中的電流是最大；由P=ＵＩ得，電路中的最大電流為，B正確；當電壓表示數為３V時，滑動變阻器連入電路中的阻值最大，此時燈泡兩端的電壓為UＬ＝U－U滑＝4.5V－3V＝1.5V，電路中的最小電流為，滑動變阻器連入電路中的最大阻值為，燈泡正常發光時，電流最大，則電路的總電阻最小；滑動變阻器兩端的電壓為U滑′＝U－U額＝4.5V－2.5V＝2V，滑動變阻器連入電路中的最小阻值為，所以滑動變阻器的阻值變化范圍是4～10Ω，C錯誤；根據Ｐ＝UＩ可知，電路中的電流最大時總功率最大，最大功率為P＝ＵＩ＝4.5V×0.5A＝2.25W，D正確。故選ABD。6、（2020營口）（多選）如圖甲所示的電路中，電源電壓不變，R0為定值電阻，閉合開關，移動滑動變阻器的滑片，滑動變阻器R消耗的電功率隨電流變化的關系如圖乙所示。圖乙中的a、b兩點與圖甲中滑動變阻器的滑片在a、b兩位置時相對應。下列說法正確的是（　?。?/span>A．滑動變阻器的滑片在a點與b點時，電路的總功率之比是1∶2B．電源電壓為12VC．滑動變阻器消耗的最大電功率為3.6WD．電路消耗的最大電功率為7.2W【答案】BC【解析】串聯電路中總電壓不變，所以電路中總功率之比，A錯誤；假設總電壓為U，當滑片位于a端時，利用公式P＝UI，可計算滑動變阻器的電壓為4V，則總電壓為U=0.8A×R0+4V ………①；當滑片位于b端時，可計算滑動變阻器的電壓為8V，則總電壓為U=0.4A×R0+8V ………②，由①=②可解得R0=10Ω，代入①可解得U=12V，B正確；當滑動變阻器接入電路中的電阻為R時，電路中的電流，則滑動變阻器消耗的電功率，所以當R=R0=10Ω時，滑動變阻器功率最大，最大是，C正確；由可知，當總電阻最小時，總功率最大，也就是說滑動變阻器阻值是0，此時電路的最大功率，D錯誤。故選BC。7、（2020朝陽）（多選）如圖甲所示的電路中，電源電壓恒定不變，電流表的量程為0～0.6A，R1=50Ω，電燈的額定電壓為6V，圖乙是電燈的電流與電壓關系的圖像。當開關S閉合，S1、S2斷開，滑動變阻器的滑片在最右端時，電流表的示數為0.25A：當滑動變阻器阻值的接入電路時，電燈正常發光。當開關S、S1和S2均閉合時，下列說法正確的是（）A．電源電壓為10VB．滑動變阻器的最大阻值為30ΩC．為了保護電路，滑動變阻器接入電路的最小阻值為25ΩD．整個電路消耗的最小電功率為6W【答案】ABC【解析】當開關S閉合，S1、S2斷開，電燈L與R2串聯，當滑動變阻器的滑片在最右端時，R2的阻值最大，此時電流表的示數為I1＝0.25A，由乙圖可知，此時燈泡的電壓為2.5V，根據串聯電路的特點可得，電源電壓為…………………..①，當滑動變阻器阻值的接入電路時，電燈正常發光。此時燈泡的電壓UL=6V，由乙圖可知，此時電路中的電流為IL=0.4A，根據串聯電路的特點及歐姆定律可得，電源電壓為………………………………………………………………………………….②，聯合上面兩式解得R2=30Ω，Ｕ＝10V，A、B正確；當開關S、S1和S2均閉合時，電燈短路，R1與R2并聯，電流表的量程為0～0.6A，為保護電路，電路中的最大電流為0.6A，根據并聯電路的特點，經過R1的電流為，則滑動變阻器分到的電流為I2＝I－I1＝0.6A－0.2A＝0.4A，則滑動變阻器接入電路的最小阻值為，C正確；當開關S、S1和S2均閉合時，電燈短路，R1與R2并聯，電流表的量程為0～0.6A，為保護電路，電路中的最大電流為0.6A，由P=ＵＩ可得電路中的總功率的最大值為P＝UI=10V×0.6A=6W，當變阻器連入阻值最大時總功率最小，由可得，電路的總功率最小值為，D錯誤。故選ABC。8、（2020德州）如圖甲所示，電源電壓保持不變，小燈泡L正常發光時的電阻為6Ω，閉合開關S，調節滑動變阻器的滑片P，從最上端a滑至最下端b的過程中，電流表示數與兩電壓表示數的關系圖像如圖乙所示。求：（1）小燈泡的額定功率和定值電阻R0的阻值；（2）滑動變阻器的最大阻值；（3）電路總功率的變化范圍。【答案】（1）6W　6Ω?。?）14Ω　　?。?）6W～12W【解析】（1）由圖甲可知，燈與變阻器串聯后再與定值電阻串聯，電流表測電路中的電流，電壓表V2測燈L兩端的電壓，V1測燈L與R0的總電壓，當P滑到b端時，只有燈與定值電阻串聯，此時電路的總電阻最小，電路中電流最大，由圖乙可知I大＝1A，V1示數即電源電壓為12V，電壓表V2的示數為6V，即燈兩端的電壓，此時小燈泡的電阻，由已知條件，燈正常發光，故小燈泡的額定功率P額＝U額I額＝6V×1A＝6W，R0兩端的電壓U0＝U－U額＝12V－6V＝6V，R0的電阻；（2）當P在a端時，變阻器連入電路的電阻最大，電路的總電阻最大，電路中電流最小，I小＝0.5A，此時V1示數為5V，滑動變阻器兩端電壓為UR＝U－U1′＝12V－5V＝7V，滑動變阻器的最大電阻；(3)當電路中電流最大時，電路總功率最大P大＝UI大=12V×1A=12W，當電路中電流最小時，電路總功率最小P小＝UI小=12V×0.5A=6W，電路總功率的變化范圍為6W～12W。9、（2020菏澤）如圖所示電路中，電源電壓保持恒定，電阻R1的阻值為10Ω，電阻R2的阻值為40Ω，只閉合開關S和S1，將滑動變阻器R的滑動觸頭從最左端移到最右端的過程中，電流表的示數為0.2A逐漸增大到0.6A，求：(1)電源的電壓U；(2)滑動變阻器R的最大阻值；(3)要使整個電路消耗的電功率為最大，請寫出開關S1、S2的開閉狀態和滑動變阻器滑片R的滑動觸頭所在位置，并計算出電功率的最大值。【答案】(1)6V  (2)20Ω  (3)4.5W【解析】(1)只閉合開關S和S1，該電路為串聯電路；電阻R1與R串聯接入電路中，電流表測量電路中的電流；當滑動變阻器的滑片移動到最右端時，滑動變阻器接入電路的電阻為0，該電路為R1的電路，此時電路中的總電阻值最小，電路中的電流是最大的，根據歐姆定律可知，電源電壓為U＝I大R1＝0.6A×10Ω＝6V；(2)滑動變阻器的滑片移至最左端時，滑動變阻器全部接入電路中，此時電路中的電阻最大，根據歐姆定律可知，此時電路中的電流是最小的，則電路的總電阻為，則滑動變阻器的最大阻值為R＝R'﹣R1＝30Ω﹣10Ω＝20Ω；(3)要使整個電路消耗的電功率為最大，根據公式，可知，在電源電壓不變時，需要使電路的總電阻最??；根據串聯電路的電阻關系可知，串聯的電阻越多，總電阻越大；根據并聯電路的電阻關系可知，并聯的電阻越多，總電阻越??；所以當滑動變阻器的滑片移動到最右端，開關S1、S2都閉合時，電路的總電阻是最小的，總功率最大，此時為并聯電路，電阻R1、R2并聯在電路中，最大功率為。10、（2020福建）如圖甲電路中，電源電壓保持不變，R0、R1均為定值電阻，R2為滑動變阻器。閉合開關S，改變R2的阻值，兩電壓表示數與電流表示數變化關系如圖乙，當滑片在b端時電流表示數為0.3A。(1)求R2的最大阻值；(2)若滑片置于變阻器的中點位置，R2消耗的電功率為0.8W，求電源電壓U和R0的阻值；(3)若滑動變阻器滑片每移動1cm，阻值改變1Ω，設滑片從a端向b端滑動的距離為xcm，寫出R2消耗的電功率P隨x變化的關系式，并由此關系式求出R2消耗電功率的最大值。【答案】（1）10Ω（2）6V2Ω（3）0.9W【解析】由圖甲可知，電阻R1、R0和變阻器R2串聯，電壓表V1測量R1和R2的總電壓，電壓表V2測量變阻器兩端的電壓。（1）由圖像可知，當R2阻值最大時，電路中的總電阻最大，通過電路的電流最小，通過R2的電流為0.3A，由串聯電路電壓的規律可知R1和R2的總電壓是5.4V，R2兩端的電壓為3V，R2的最大阻值；（2）R1兩端的電壓U1=U1總-U2=5.4V-3V=2.4V，。當滑片置于R2的中點位置時，滑動變阻器接入電路的阻值，R2消耗的電功率為0.8W，所以P2=I′2R2′=I′2×5Ω=0.8W，I′=0.4A，由題意，有U=5.4V+0.3A×R0，U=0.4A×(8Ω+5Ω+R0)，聯立解得U=6V，R0=2Ω；（3）滑片移動xcm時，滑動變阻器接入電路的阻值Rx′′=xΩ，R2消耗電功率，帶入數值得，變形得，由上式可知，當x=10，即R2′′=10Ω時，R2消耗的電功率達到最大值，最大功率
