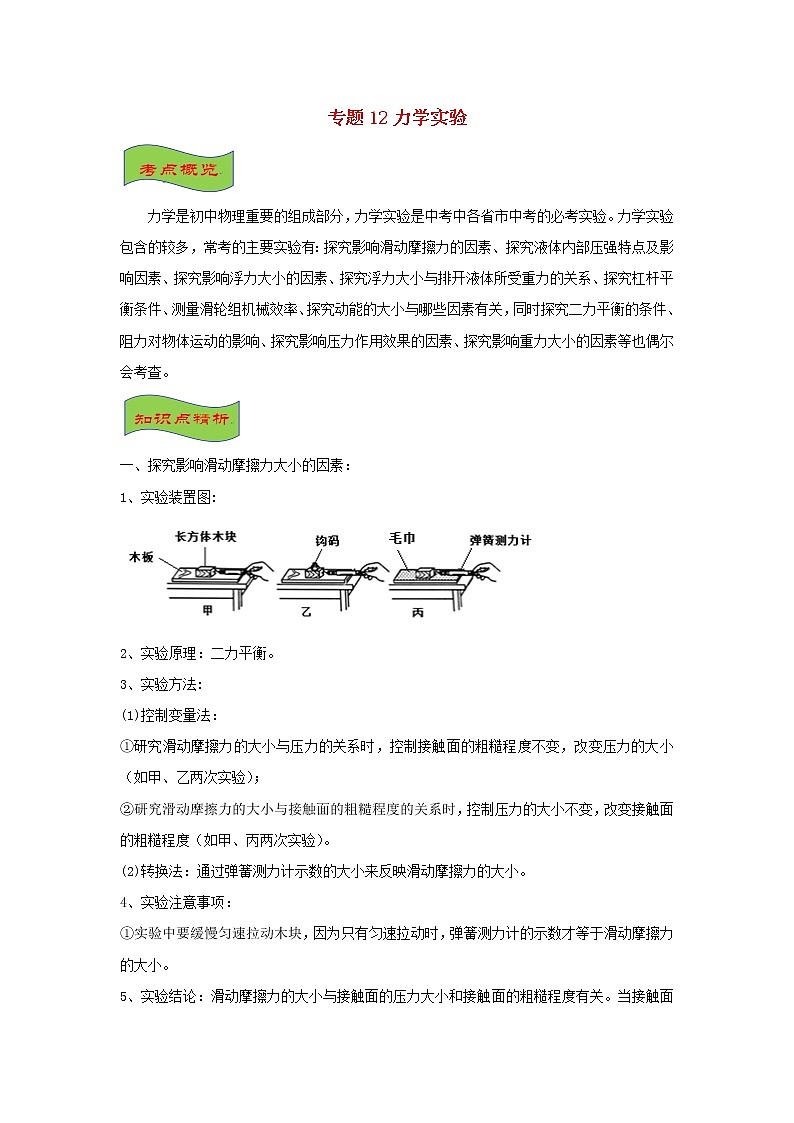

?專題12力學實驗

力學是初中物理重要的組成部分，力學實驗是中考中各省市中考的必考實驗。力學實驗包含的較多，?？嫉闹饕獙?shí)驗有：探究影響滑動摩擦力的因素、探究液體內部壓強特點及影響因素、探究影響浮力大小的因素、探究浮力大小與排開液體所受重力的關系、探究杠桿平衡條件、測量滑輪組機械效率、探究動能的大小與哪些因素有關，同時探究二力平衡的條件、阻力對物體運動的影響、探究影響壓力作用效果的因素、探究影響重力大小的因素等也偶爾會考查。

一、探究影響滑動摩擦力大小的因素：
1、實驗裝置圖:

2、實驗原理：二力平衡。
3、實驗方法:
(1)控制變量法：
①研究滑動摩擦力的大小與壓力的關系時，控制接觸面的粗糙程度不變，改變壓力的大?。ㄈ缂?、乙兩次實驗）；
②研究滑動摩擦力的大小與接觸面的粗糙程度的關系時，控制壓力的大小不變，改變接觸面的粗糙程度（如甲、丙兩次實驗）。
(2)轉換法：通過彈簧測力計示數的大小來反映滑動摩擦力的大小。
4、實驗注意事項：
①實驗中要緩慢勻速拉動木塊，因?yàn)橹挥袆蛩倮瓌?dòng)時，彈簧測力計的示數才等于滑動摩擦力的大小。
5、實驗結論：滑動摩擦力的大小與接觸面的壓力大小和接觸面的粗糙程度有關。當接觸面的粗糙程度不變時，接觸面上的壓力越大，滑動摩擦力就越大；當接觸面上的壓力不變時，接觸面越粗糙，滑動摩擦力就越大。

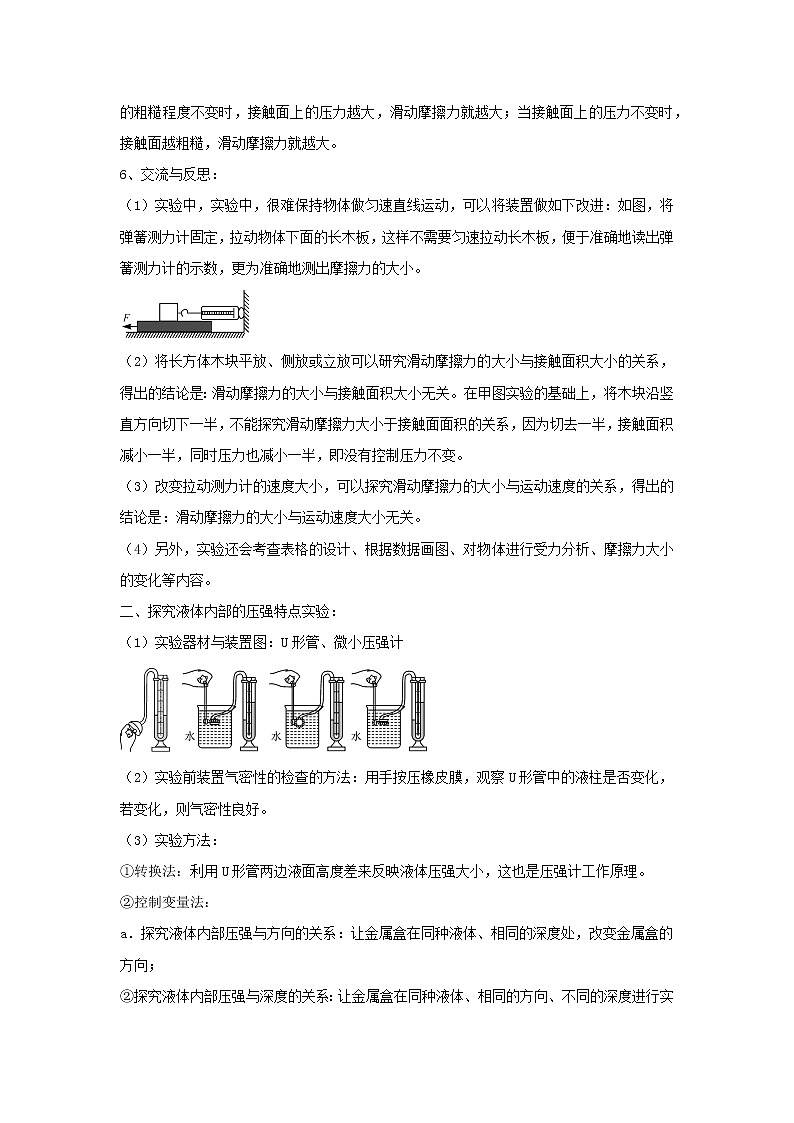

6、交流與反思：
（1）實驗中，實驗中，很難保持物體做勻速直線運動，可以將裝置做如下改進：如圖，將彈簧測力計固定，拉動物體下面的長木板，這樣不需要?jiǎng)蛩倮瓌?dòng)長木板，便于準確地讀出彈簧測力計的示數，更為準確地測出摩擦力的大小。

（2）將長方體木塊平放、側放或立放可以研究滑動摩擦力的大小與接觸面積大小的關系，得出的結論是：滑動摩擦力的大小與接觸面積大小無關。在甲圖實驗的基礎上，將木塊沿豎直方向切下一半，不能探究滑動摩擦力大小于接觸面面積的關系，因?yàn)榍腥ヒ话?，接觸面積減小一半，同時壓力也減小一半，即沒有控制壓力不變。
（3）改變拉動測力計的速度大小，可以探究滑動摩擦力的大小與運動速度的關系，得出的結論是：滑動摩擦力的大小與運動速度大小無關。
（4）另外，實驗還會考查表格的設計、根據數據畫圖、對物體進行受力分析、摩擦力大小的變化等內容。
二、探究液體內部的壓強特點實驗：
（1）實驗器材與裝置圖：U形管、微小壓強計

（2）實驗前裝置氣密性的檢查的方法：用手按壓橡皮膜，觀察U形管中的液柱是否變化，若變化，則氣密性良好。
（3）實驗方法：
①轉換法：利用U形管兩邊液面高度差來反映液體壓強大小，這也是壓強計工作原理。
②控制變量法：
a．探究液體內部壓強與方向的關系：讓金屬盒在同種液體、相同的深度處，改變金屬盒的方向；
②探究液體內部壓強與深度的關系：讓金屬盒在同種液體、相同的方向、不同的深度進行實驗；
③探究液體壓強與液體密度的關系：讓金屬盒在相同的深度、相同的方向、不同種液體中進行實驗。
（4）實驗結論：
液體內部向各個方向都有壓強，同種液體內部壓強隨深度的增加而增大；在深度相同的情況下，液體壓強的大小與液體的密度有關，液體的密度越大，液體的壓強越大。
（5）交流反思：
①若實驗前發現U形管兩側液面已有高度差，應進行的操作是：拆下探頭，重新組裝；
②為了實驗結論更具有普遍性，應換用不同密度的液體重復實驗；
③根據U形管液面高度差可以計算橡皮膜處液體壓強的大小、管內外壓強差。

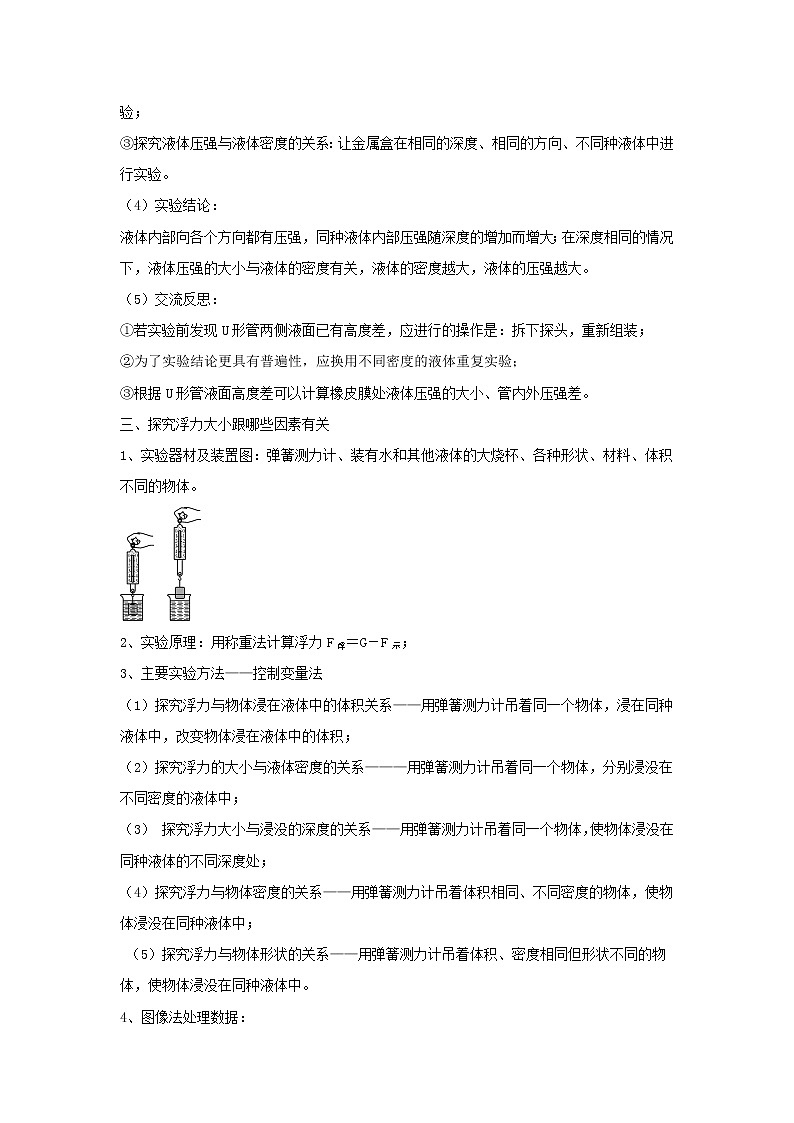

三、探究浮力大小跟哪些因素有關
1、實驗器材及裝置圖：彈簧測力計、裝有水和其他液體的大燒杯、各種形狀、材料、體積不同的物體。

2、實驗原理：用稱重法計算浮力F?。紾－F示；
3、主要實驗方法——控制變量法
（1）探究浮力與物體浸在液體中的體積關系——用彈簧測力計吊著同一個物體，浸在同種液體中，改變物體浸在液體中的體積；
（2）探究浮力的大小與液體密度的關系———用彈簧測力計吊著同一個物體，分別浸沒在不同密度的液體中；
（3） 探究浮力大小與浸沒的深度的關系——用彈簧測力計吊著同一個物體，使物體浸沒在同種液體的不同深度處；
（4）探究浮力與物體密度的關系——用彈簧測力計吊著體積相同、不同密度的物體，使物體浸沒在同種液體中；
（5）探究浮力與物體形狀的關系——用彈簧測力計吊著體積、密度相同但形狀不同的物
體，使物體浸沒在同種液體中。
4、圖像法處理數據：
同一個物體逐漸浸入某一種液體中時，測力計示數不斷減小，浮力增大；物體浸沒在液體中后，測力計示數不變，浮力不變，測力計拉力與浸入深度的關系F－h(huán)圖象如圖甲所示，浮力與浸入深度的關系F?。環圖象如圖乙所示：

5、交流反思
（1）實驗時，選用不同的物體和液體多次實驗的目的是使結論具有普遍性；
（2）物體慢慢浸入到完全浸沒，繼續往下時不能接觸杯底；
6、實驗結論：物體在液體中所受浮力的大小，與它浸在液體中的體積、液體的密度有關，物體浸在液體中的體積越大、液體的密度越大，浮力就越大；與物體的形狀、物體的密度和浸沒的深度無關。
四、探究浮力的大小跟排開液體所受重力的關系——驗證“阿基米德原理”
1、實驗器材及裝置圖：彈簧測力計、盛有液體的溢水杯、小桶、物體（密度大于水、不吸水）

　甲　　 乙　 　 丙　 　丁
2、實驗過程：
（1）測出空小桶的重力G0；
（2）測出物體的重力G；
（3）將物體浸沒在溢水杯中，液體流入小桶中，讀出彈簧測力計的示數，根據F浮=G-F示計算浮力；
（4）測出小桶和水的總重力G總；
（5）浮力的大小跟排開液體所受重力的關系：F浮=G-F示=G總-G0。
注意：測量物體排開液體的重力是先測出空桶的重力G0，再測出桶和溢出液體的總重力G總，則排開的液體所受重力G排＝G總－G0，如果順序顛倒，測出的排開液體的重力變小。
3、注意事項：
（1）溢水杯中的液體要達到溢水口，否則排開液體的重力變?。?br /> （2）物體排開的液體確保全部流入小桶，不能撒到外面；
（3）當溢水杯不再向小桶中溢出液體時，再測量小桶和液體的總重力。
4、交流反思
（1）選用不同的液體和物體并進行多次實驗，讓實驗結論更具更具普遍性；
（2）利用阿基米德原理計算物體的體積、密度(物體完全浸沒時，物體密度)
5、實驗結論：浸在液體中的物體所受浮力大小等于它排開的液體所受的重力。
五、探究杠桿平衡條件：
1、實驗器材與裝置圖：杠桿、鉤碼、彈簧測力計等

2、實驗操作：
（1）調節杠桿平衡：調節杠桿的平衡螺母,使杠桿不掛鉤碼時在水平位置平衡；杠桿平衡的調節方法：實驗前平衡螺母左高左調，右高右調；
（2）在杠桿的左、右兩端分別掛上不同數量的鉤碼,調節鉤碼的位置，使杠桿在水平位置再次平衡；
（3）根據鉤碼的質量,分別算出左、右兩端鉤碼對杠桿的拉力F1、F2，量出杠桿平衡時的動力臂L1和阻力臂L2,填入表格；
（4）改變鉤碼個數或改變鉤碼在杠桿上的位置繼續實驗,再做兩次并分別將數據記錄在表格中；
（5）分析實驗數據,得出結論。
3、交流反思
（1）實驗前讓支點處于杠桿中央，調節杠桿在水平位置平衡的目的是避免杠桿自身重力對實驗造成的影響；
（2）實驗中調節杠桿在水平位置平衡的目的是便于直接從杠桿上讀取力臂；
（3）平衡螺母的作用是實驗前調節杠桿在水平位置平衡，實驗過程中不能再調節平衡螺母；
（4）多次實驗的目的是避免偶然性，使結論具有普遍性；
（5）將杠桿一端的鉤碼換成彈簧測力計的好處是能直接測出拉力的大小，實驗操作更方便，但一定要注意沿豎直方向拉動，以便測量力臂；如果測力計從豎直拉杠桿變成傾斜拉杠桿，仍保持杠桿平衡，測力計的示數會變大，因?yàn)榱Ρ蹠?huì)變小；
（6）數據分析時，要注意不同的物理量不能進行加減計算，但可以進行乘除法計算，如不能進行F1+L1的計算，可以進行F1L1的計算。
4、實驗結論：杠桿的平衡條件：動力×動力臂＝阻力×阻力臂，數學表達式：F1l1＝F2l2或（動力臂是阻力臂的n倍，動力就是阻力的）
六、測量滑輪組的機械效率：
1、實驗器材和裝置圖：刻度尺、彈簧測力計、鉤碼2m長的細繩、滑輪組

2、實驗原理：有用功W有用=Gh，總功W總=Fs，機械效率。
3、實驗方法：控制變量法
（1）探究滑輪組的機械效率與物重的關系時，使用相同的滑輪組，改變所掛鉤碼的數量；
（2）探究滑輪組的機械效率與動滑輪重力的關系時，控制所掛鉤碼的數量相同，改變滑輪組中動滑輪的重力；
4、實驗操作
（1）按照?qǐng)D示安裝滑輪組，測鉤碼重力G并記鉤碼和繩端的位置；
（2）用彈簧測力計緩慢拉動繩端，使鉤碼勻速上升，讀出拉力F的值，并測出鉤碼上升的高度h和繩端移動的距離s；記錄實驗數據填入表格中；
次數
鉤碼重G/N
鉤碼上升的高度h/m
有用功
W有用/J
彈簧測力計示數F/N
繩子自由端移動的距離s/m
總功W總/J
機械
效率η
































（3）多次改變鉤碼的數量，重復步驟（2）實驗；
（4）改變繩子的繞法，重復步驟（2）實驗；
（5）用動滑輪質量不同的兩個滑輪組吊相同的構碼，重復步驟（2）實驗；
（6）分別計算出機械效率，分析測量結果，討論影響機械效率的因素。
5、注意事項：
（1）實驗中彈簧測力計沿豎直方向勻速拉動，目的是保證拉力等于彈簧測力計的示數；
（2）繩子自由端移動的距離和物體上升高度的關系s=nh(n為作用在動滑輪上繩子的股數)；
（3）在讀數時，不能停住，要在勻速運動時度測力計示數，因?yàn)殪o止時讀數小于勻速運動時的讀數；
（4）沒有刻度尺也能完成實驗，可以通過繞繩的方式即n’的股數來確定物體上升的高度和繩端移動距離的倍數關系。
6、交流反思:
（1）分析實驗數據，總結滑輪組機械效率的影響因素：物體重力、動滑輪重力；
（2）提高滑輪組機械效率的方法：減少機械間的摩擦、減小動滑輪的重力、增加物重；
（3）滑輪組的機械效率與物體被提升的高度及滑輪組的繞線方式無關；
（4）物重增大，額外功也變大，是因?yàn)殡S著物重的增加，滑輪與軸之間的摩擦力增大，克服摩擦力做的額外功增加。
7、實驗結論：
在其他條件相同時，動滑輪越重，機械效率越低；在繩子所能承受的范圍內，所吊物體越重，機械效率越高。
七、探究影響動能大小的因素：
1、實驗裝置：

2、實驗方法：
（1）轉化法：通過觀察鋼球Ａ推動木塊B移動的距離來反映鋼球A動能大小的。
（2）控制變量法：
①探究動能與速度的關系時，控制小球質量相同，改變小球下落的高度；
②探究動能與質量的關系時，控制小球下落的高度相同，改變小球的質量。
3、實驗結論：
（1）質量一定時，速度越大動能越大。
（2）速度一定時，質量越大動能越大。
4、交流反思：
（1）將鐵球在斜面的同一高度由靜止釋放目的是使鐵球到達水平面的初始速度相同。
（2）如果水平面絕對光滑，將不能完成此實驗，因?yàn)槟緣K通過的距離無法確定。
（3）影響動能大小的因素中，速度對物體的動能影響更大。

一、中考題型分析
在中考試卷中，力學實驗是必考的知識點，主要以實驗形式考查，給點分布在實驗原理、實驗方法、實驗過程、誤差分析、實驗結論等，分值在4分—8分左右。
二、典例精析
★考點一：探究影響滑動摩擦力大小的因素
◆典例一：（2020陜西）為探究影響滑動摩擦力大小的因素，實驗小組的同學用如圖1所示的裝置和器材進行實驗?

（1）將木塊平放在水平長木板上，用彈簧測力計沿______方向拉動，使其做______運動，此時彈簧測力計示數等于木塊所受滑動摩擦力的大小；
（2）在木塊上加放砝碼，是為了探究滑動摩擦力大小與______的關系；在長木板上鋪上棉布或毛巾，是為了探究滑動摩擦力大小與接觸面______的關系；
（3）實驗中，大家發現彈簧測力計示數很難穩定，于是設計了如圖2所示的裝置來進行實驗?水平傳送帶的速度可以調節，定滑輪摩擦忽略不計；
①啟動傳送帶，當彈資測力計的示數穩定后，木塊相對于地面______，此時彈簧測力計示數等于木塊所受滑動摩擦力的大小，木塊所受滑動摩擦力的方向沿水平向______；
②某次實驗中，當彈簧測力計的示數穩定后，改變傳送帶的速度大小，大家發現彈簧測力計的示數沒有改變，說明木塊所受滑動摩擦力的大小與傳送帶的速度大小______。
【答案】（1）水平（或水平向右）勻速直線（2）壓力大?。ɑ驂毫Γ┐植诔潭龋?）①靜止左 ②無關
【解析】（1）只有用彈簧測力計沿水平方向拉著木塊做勻速直線運動時，木塊在水平方向上受到平衡力的作用，拉力大小才等于滑動摩擦力的大小。
（2）采用控制變量法在接觸面粗糙程度一定時，在木塊上加放砝碼，是為了探究滑動摩擦力大小與壓力的關系；采用控制變量法在壓力一定時，在長木板上鋪上棉布或毛巾，是為了探究滑動摩擦力大小與接觸面粗糙程度的關系。
（3）①啟動傳送帶，當彈資測力計的示數穩定后，木塊相對于地面靜止，這時木塊受到彈簧測力計的拉力與木塊受到的滑動摩擦力是一對平衡力，彈簧測力計示數等于木塊所受滑動摩擦力，木塊受到的滑動摩擦力方向與拉力方向相反，即水平向左。
②滑動摩擦力的大小只與壓力大小和接觸面的粗糙程度有關，與傳送帶速度的大小無關。
★考點二：探究浮力大小跟哪些因素有關
◆典例二：（2020樂山）物理興趣小組在進行“探究浮力的大小與哪些因素有關”實驗中，用彈簧測力計掛著一實心圓柱體，以下圖a、b、c、d、e分別為實驗情景。（g取10N/kg）

（1）通過a、c兩次實驗，可知物體浸沒在水中所受浮力大小是______N；
（2）通過______兩次實驗，可探究物體所受浮力大小與浸沒深度的關系；
（3）通過c、e兩次實驗，可探究物體所受浮力大小與______的關系；
（4）在某種液體中進行探究的過程中，記錄實驗數據，得到如圖f所示彈簧測力計讀數與圓柱體下表面浸入深度的關系圖像，則該液體的密度為______kg/m3。
【答案】（1）0.5 （2）c、d （3）液體密度（4） 0.8×103
【解析】（1）由a、c兩次實驗中測力計示數可知，物體浸沒在水中所受的浮力為F浮水=G-Fc=
2N-1.5N=0.5N；
（2）由圖c、d所示實驗可知，物體排開液體的種類與物體排開液體的體積都相同而物體浸入液體的深度不同，這兩次實驗可以探究物體浸沒在水中時受到的浮力大小與浸沒深度是否有關。
（3）由圖c、e所示實驗可知，物體排開液體的體積相同而液體密度不同，該實驗可以探究浮力大小與液體密度的關系。
（4）實驗步驟c中，物體受到的浮力為F浮c=G-Fc=2N-1.5N=0.5N，實驗步驟e中，物體受到的浮力為F浮e=G-Fe=2N-1.6N=0.4N，因物體均浸沒，所以V排水=V排液，根據阿基米德原理
，所以該液體的密度為。
★考點三：探究杠桿平衡條件：
◆典例三：（2020自貢）小明利用刻度均勻的輕質杠桿進行探究杠桿的平衡條件實驗，已知每個鉤碼重0.5N。

（1）實驗前，將杠桿的中點置于支架上，當杠桿靜止時，發現杠桿左端下沉，這時應將平衡螺母向______（選填“左”或“右”）調節，直到杠桿在水平位置平衡。你認為實驗中讓杠桿在水平位置平衡的好處是______；
（2）在圖甲中的A點懸掛4個鉤碼，要使杠桿仍保持水平位置平衡，需在B點懸掛______個鈞碼；
（3）如圖乙所示，取走懸掛在B點的鉤碼，改用彈簧測力計在C點豎直向上拉，仍使杠桿水平位置平衡，測力計的拉力為______N；若在C點改變彈簧測力計拉力的方向，使之斜向右上方，杠桿仍然水平位置平衡，則測力計的讀數將______（選填“變大”或“變小”或“不變”），若此時斜向右上方的測力計與豎直方向間的夾角為60°，杠桿在水平位置平衡時，測力計的讀數為______N。
【答案】（1）右便于測量力臂（2） 2 （3） 1 變大 2
【解析】（1）杠桿靜止時，杠桿左端下沉，說明右端偏高，平衡螺母需向右調節，直到杠桿在水平位置平衡。杠桿只有在水平位置平衡時，力臂才正好在杠桿上，這樣測量起來會比較方便。
（2）設杠桿每個格的長度為l，每個鉤碼的重力為G，根據杠桿的平衡條件FALA=FBLB，4G×2l=FB×4l，F(xiàn)B=2G，即需在B點處掛2個鉤碼。
（3）取走懸掛在B點的鉤碼，改用彈簧測力計在C點豎直向上的拉力，根據杠桿的平衡條件得到4G×2l=FC×4l，F(xiàn)C=2G=2×0.5N=1N；如改變彈簧測力計拉力的方向，使之斜向右上方，阻力和阻力臂不變，動力臂減小，動力要增大，所以彈簧測力計示數變大，才能使杠桿仍然水平平衡；從支點O到動力作用線做垂線，支點與垂足之間的距離即為力臂，如圖所示：

由杠桿的平衡條件得到Fl′＝4G×2l，，F(xiàn)=2N。
★考點四：測量滑輪組的機械效率：
◆典例四：（2020哈爾濱）提高機械效率，能夠更充分地發揮機械設備的作用，“測量機械效率”實驗裝置如圖（每個動滑輪重相同，忽略摩擦及繩重）。
（1）實驗中應______拉動彈簧測力計。
（2）實驗過程中收集到ａ、ｂ、ｃ三組實驗數據如下。
裝置
鉤碼重/Ｎ
鉤碼上升的高度/ｍ
彈簧測力計示數/Ｎ
繩子自由端移動的距離/ｍ
ａ
2
0.1
1.5
0.2
ｂ
2
0.1
1.0
0.3
ｃ
5
0.1
2.0
0.3
計算出ａ組實驗的：有用功______J，機械效率______。
（3）比較ａ、ｂ兩組的機械效率，它們的關系是：η1_____η2。若提升相同物重到相同高度，與ａ裝置相比，ｂ裝置的優勢是______。
比較ｂ、ｃ滑輪組，它們機械效率的關系是：η1_____η2，影響它們機械效率高低的因素是______。

【答案】（1）豎直向上勻速（2）0.266.7％（3）＝省力＜提升物體的重力不同
【解析】(1)在實驗操作中應豎直向上勻速拉動彈簧測力計，這樣彈簧測力計示數穩定，便于讀數；
(2)由第三組數據知道，有用功W有用＝Ｇｈ＝2N×0.1ｍ＝0.2Ｊ，總功W總＝Ｆｓ＝1.5N×0.2ｍ＝0.3J，則機械效率為；
(3)b的有用功為W有用＝Ｇｈ＝2N×0.1ｍ＝0.2Ｊ，總功W總＝Ｆｓ＝1.0N×0.3ｍ＝0.3J，ａ、ｂ的有用功和總功相同，機械效率相同，根據數據可知，ａ的拉力大于ｂ的拉力，所以ｂ的優勢是省力；c的有用功為W有用＝Ｇ′ｈ′＝5N×0.1ｍ＝0.5Ｊ，總功為W總＝Ｆ′ｓ′＝2.0N×0.3ｍ＝0.6J，則機械效率為；ｂ、ｃ滑輪組，它們機械效率的關系是η1＜η2，其原因是提升物體的重力不同。

１、（2020鞍山）在探究“影響滑動摩擦力大小因素”的實驗中，實驗裝置如圖所示。選取三個相同的木塊分別放在不同的接觸面上，其中甲、乙兩圖的接觸面是相同的木板，丙圖的接觸面是棉布。

（1）實驗中應該用彈簧測力計拉著木塊在水平接觸面上做______運動，根據______知識可知，木塊所受摩擦力大小等于彈簧測力計的示數。
（2）如果想探究滑動摩擦力大小與接觸面粗糙程度的關系，應選擇______兩圖進行實驗，比較兩圖可得出的結論是______。
（3）某同學猜想：滑動摩擦力大小可能與接觸面積大小有關。于是他將甲圖中木塊切去一半（如圖丁所示），重復甲圖的實驗操作。他比較圖甲和圖丁的實驗結果，得出結論：滑動摩擦力的大小與接觸面積的大小有關。你認為他探究過程中存在的問題是______，改進方法是______。
【答案】（1）勻速直線二力平衡（2）乙丙壓力相同時，接觸面越粗糙滑動摩擦力越大（3）沒有控制壓力相同見解析
【詳解】（1）應該用彈簧測力計拉著木塊在接觸面上做勻速直線運動，木塊受到的拉力和摩擦力是平衡力，根據二力平衡知識可知，木塊所受摩擦力大小等于彈簧測力計的示數。
（2）要探究滑動摩擦力大小跟接觸面粗糙程度的關系，需要控制壓力大小相同，接觸面粗糙程度不同，圖乙丙符合題意；可以看出丙中接觸面比較粗糙，彈簧測力計的示數較大，摩擦力較大，可以得到壓力相同時，接觸面越粗糙滑動摩擦力越大。
（3）要探究摩擦力大小與接觸面積的大小的關系，需使壓力大小和接觸面的粗糙程度相同，改變接觸面積的大小，而將木塊切去一半，則在接觸面積變化的同時，壓力也發生了變化，所以得出錯誤結論?？梢詫⑶邢碌哪緣K疊放在被拉木塊上面，重復甲的操作過程，比較它和甲的實驗結果，得出結論。
2、（2020吉林）在“探究浮力的大小跟哪些因素有關”的實驗中，實驗過程如圖所示，其中彈簧測力計示數的大小關系是：F1＞F2＞F３，F(xiàn)3＜F４。水的密度用表示。

（1）比較_______兩圖可知，浮力的大小跟物體排開液體的體積有關。
（2）比較丙、丁兩圖可知，浮力的大小跟______有關。
（3）分析甲、丙兩圖可得，物體浸沒在水中時受到的浮力F浮_____，物體的密度ρ物______ 。
（4）深入分析丙、丁兩圖，比較水對燒杯底的壓強ｐ水和某液體對燒杯底的壓強ｐ液的大小關系，則ｐ水　?。鹨骸?br /> 【答案】（1）乙、丙（2）液體密度（3）F1－F3 （4）大于（或>）
【解析】（1）要探究浮力的大小跟物體排開液體體積的關系，需保證液體密度相同、物體排開液體體積的大小不等，故可以選擇乙、丙兩圖中的實驗進行探究。
（2）丙、丁兩圖中，物體排開液體的體積相等，液體的密度不等，故選擇丙、丁兩圖中的實驗，可以探究浮力的大小跟液體密度大小的關系。
（3）利用“稱重法”可得物體浸沒在水中時受到的浮力F浮＝F1－F3，根據物體受到有浮力，可計算出物體的體積，甲圖中，彈簧測力計的數值等于物體重力大小，故物體的質量，由密度公式可得物體的密度。
（4）因?yàn)镕3＜F4，由“稱重法”可得物體在水中和未知液體中所受浮力的大小關系F浮水＞
F浮液①，根據丙、丁兩圖可判斷出物體排開水和排開未知液體的體積大小相等V排水＝V排液②
由“阿基米德”原理可得液體的密度③，由①②③三式可得ρ水＞ρ液。又因?yàn)楸⒍蓤D中，杯底所處深度相等，故由液體內部壓強的公式ｐ＝ρ液ｇｈ可得ｐ水＞ｐ液。
3、（2020桂林）如圖甲所示，小明在探究“杠桿的平衡條件”實驗中所用的實驗器材有：杠桿、支架、彈簧測力計、刻度尺、細線和質量相同的鉤碼若干個。

（1）實驗前，將杠桿中點置于支架上，當杠桿靜止時，發現杠桿右端下沉，此時，應把杠桿兩端的平衡螺母向________（選填“左”或“右”）調節，使杠桿在不掛鉤碼時，保持________并靜止，達到平衡狀態。這樣做的好處是：便于在杠桿上直接測量________。
（2）杠桿調節平衡后，小明在杠桿上A點處掛4個鉤碼，在B點處掛6個鉤碼杠桿恰好在原位置平衡。于是小明便得出了杠桿的平衡條件為：________。他這樣得出的結論是否合理？________；為什么？________
（3）實驗結束后，小明提出了新的探究問題：“若支點不在杠桿的中點時，杠桿的平衡條件是否仍然成立？”于是小組同學利用如圖乙所示裝置進行探究，發現在杠桿左端的不同位置，用彈簧測力計豎直向上拉使杠桿處于平衡狀態時，測出的拉力大小都與杠桿平衡條件不相符。其原因是：________。
【答案】（1）左水平力臂（2）動力×動力臂=阻力×阻力臂（F1L1=F2L2）（3）不合理實驗次數過少杠杠有自重
【解析】（1）杠桿右端下沉，重心靠右，應將平衡螺母向左調節，直至重心移到支點處，使杠桿重力的力臂為零，這樣就減小了杠桿的自重對實驗的影響；力臂等于支點到力的作用線的距離，當杠桿在水平位置平衡時，力的方向與杠桿垂直，力臂可以從杠桿標尺刻度上直接讀出來。
（2）杠桿的平衡條件是：動力×動力臂=阻力×阻力臂（或F1L1=F2L2），只通過一次測量，數據具有偶然性，不具備普遍性。
（3）杠桿自重的影響。
4、（2020湘潭）測量如圖所示滑輪組的機械效率，部分實驗數據如下表。
實驗次數
鉤碼重力G/N
鉤碼上升高度ｈ/ｃｍ
拉力F/N
繩端移動距離ｓ/ｃｍ
機械效率η
1
1.0
5

15

2
1.5
5
0.8
15

3
2.0
5
1.0
15

4
2.0
10
1.0
30

（1）實驗過程中，應緩慢拉動彈簧測力計，使鉤碼豎直向上做　　　　運動。第1次實驗時，彈簧測力計示數如圖所示，為　　　　N。
（2）第2次實驗時所做的有用功為　　　　　J，滑輪組的機械效率是　　　　　。
（3）分析1、2、3次實驗的數據可知，使用同一滑輪組提升重物時，重物重力越　　　?。ㄟx填“大”或“小” ，滑輪組的機械效率越高；分析3、4次實驗的數據可知，滑輪組的機械效率與鉤碼上升的高度　　　　?。ㄟx填“有關“或“無關” 。
（4）結合生產生活實際，用滑輪組提升重物時，下列選項中也可提高機械效率的是　　　　。
A．增大繩重　　　　B．減輕動滑輪重　　　C．加快物體提升的速度

【答案】（1）勻速0.6（2）0.07562.5％（3）大無關（4）B
【解析】（1）實驗過程中，應緩慢拉動彈簧測力計，使鉤碼豎直向上做勻速運動，測力計分度值為0.1N，第1次實驗時，彈簧測力計示數如圖所示，為0.6N；
（2）第2次實驗時所做的有用功W有＝Gｈ＝1.5N×0.05ｍ＝0.078Ｊ，第2次做的總功W總＝Ｆｓ＝10.8N×0.15ｍ＝0.12Ｊ，滑輪組的機械效率是；
（3）分析1、2、3次實驗的數據可知，使用同一滑輪組提升重物時，重物重力越，滑輪組的機械效率越高；分析3、4次實驗的數據可知，滑輪組的機械效率與鉤碼上升的高度無關；
（4）各選項的分析如下：增大繩重，增大了額外功，有用功與總功的比值變小，機械效率變小，A錯誤；減輕動滑輪重，減小了額外功，有用功與總功的比值變大，機械效率大，B正確；由（3）知，滑輪組的機械效率與鉤碼上升的高度無關，根據，機械效率與物體提升的速度無關，C錯誤。故選B。
5、（2020天津）在探究影響滑輪組機械效率的因素時，小明提出了如下猜想：
猜想一：滑輪組機械效率與被提升物體所受的重力有關；
猜想二：滑輪組機械效率與動滑輪所受的重力有關；
為了驗證猜想，準備的器材如下：兩個相同的滑輪、一根細繩、鉤碼若干、刻度尺和彈簧測力計；小明把兩個滑輪分別作為定滑輪和動滑輪組裝成滑輪組，用該滑輪組提升不同數量的鉤碼進行了三次實驗，數據如下表所示：
實驗次數
鉤碼所受的重力G/N
提升高度h/m
拉力F/N
繩端移動的距離s/m
機械效率?
1
2.0
0.1
1.0
0.3
66.7%
2
4.0
0.1
1.8
0.3
74.1%
3
6.0
0.1
2.5
0.3



請你解答如下問題：
（1）表中第3次實驗時滑輪組的機械效率為______：根據表中數據在圖中畫出該滑輪組的繞線方式；
（2）分析表中數據可知：用同一滑輪組提升不同的物體，物體越重，滑輪組的機械效率______（選填“越高”“越低”或“不變”）；
（3）為了驗證猜想二，還需增加的實驗器材是______?
【答案】（1）80.0% 見解析（2）越高（3）自重不同的滑輪
【解析】（1）第3次實驗中，有用功W有=Gh=6.0N×0.1m=0.6J，通過滑輪組所做的總功
W總=Fs=2.5N×0.3m=0.75J，滑輪組的機械效率；因?yàn)槔K子端移動的距離是物體提升高度的3倍，所心滑輪組承重繩子的根數為3，那么滑輪組的繞線如圖：

（2）分析表格數據知，用同一滑輪組提升不同的物體，物體越重，滑輪組的機械效率越高。
（3）猜想二，要驗證滑輪組機械效率與動滑輪所受的重力有關，換用自重不同的動滑輪進行實驗。
6、（2020金華）在游泳時，小金發現越往深水區走，越感到胸悶，由此猜想液體內部壓強可能與液體的深度有關。于是用液體壓強計對此進行了探究。

步驟一：將金屬盒放入水中深度5厘米處，觀察現象；
步驟二：將金屬盒放入水中深度15厘米處時，發現金屬盒的位置不動，但U形管兩側的液面高度差逐漸減?。?br /> 步驟三：調整好器材后，重新實驗。在深度5厘米處觀察到現象如圖（甲）A所示，在深度15厘米處觀察到現象如圖（甲）B所示。
得出結論：同種液體內部壓強隨著深度的增加面增大。
請完成下列問題：
（1）該實驗過程用到的科學方法有_____（填字母）；
A．轉換法　　　　B．控制變量法　　　　　C．類比法
（2）步驟二中金屬盒在水里的位置不動，但U形管兩側的液面高度差逐漸減小的原因是_____；
（3）小金反思：只進行兩次實驗就得出結論，結論是不可靠的。還需改變深度更換液體進行多次實驗，其目的是_____；
（4）對液體內部壓強大小與深度關系的進一步思考。圖（乙）為一圓柱形容器，容器內裝有密度為ρ的液體，a點在深度為h處的水平橫截面上，橫截面上方的液柱對橫截面產生的壓力大小等于該液柱的重力。根據壓強公式，推導出a點所在橫截面受到的液體壓強pa與深度h之間的關系式是pa＝_____。
【答案】AB 裝置漏氣得出普遍性的結論ρgh
【解析】（1）液體內部壓強的大小是通過液體壓強計U形管兩邊液面的高度差來判斷的，高度差越大說明此時的液體壓強越大，采用了轉換法；液體壓強與液體的深度和密度有關，根據控制變量法，研究與其中一個因素的關系時，要控制另外一個因素不變；即該實驗過程用到的科學方法有轉換法和控制變量法。
故選AB。
（2）步驟二中金屬盒在水里的位置不動，但U形管兩側的液面高度差逐漸減小的原因是裝置漏氣。
（3）改變深度更換液體進行多次實驗，其目的是得出普遍性的結論。
（4）圖（乙）為一圓柱形容器，容器內裝有密度為ρ的液體，a點在深度為h處的水平橫截面上，高為h的液柱的重力G＝mg＝ρVg＝ρShg，因橫截面上方的液柱對橫截面產生的壓力大小等于該液柱的重力，由知道，a點所在橫截面受到的液體壓強pa與深度h之間的關系式。
7、（2020綏化）某同學用下列器材探究“液體內部的壓強”。

（1）他向圖甲的U形管內注入適量的紅墨水，紅墨水靜止時，U形管兩側液面高度______；
（2）圖乙壓強計通過U形管兩側液面的______來反映橡皮膜所受壓強的大小，用手指按壓橡皮膜發現U形管中的液面升降靈活，說明該裝置______；（填“漏氣”或“不漏氣”）
（3）他把探頭放入水面下6cm處，探頭受到水的壓強是______Pa；繼續向下移動探頭，會看到U形管兩側液面的高度差變大，說明液體內部的壓強與液體的______有關；
（4）為了檢驗“液體內部的壓強與液體密度有關”這一結論，他用圖丙的裝置，在容器的左右兩側分別裝入深度相同的不同液體，看到橡皮膜向左側凸起，則______側液體的密度較大。（填“左”或“右”）
【答案】（1）相同或相等或相平（2）高度差不漏氣（3）600 深度（4）右
【解析】（1）由圖甲可知，向U形管內注入適量的紅墨水，當管內的紅墨水靜止時，根據連通器原理，U形管左右兩側液面相平。
（2）圖乙壓強計通過U形管兩側液面的高度差來反映橡皮膜所受壓強的大小，液面的高度差越大，說明橡皮膜所受壓強較大；用手指按壓橡皮膜發現U形管中的液面升降靈活，說明該裝置不漏氣，如果裝置漏氣，擠壓橡皮膜，U形管兩邊也不會出現高度差。
（3）探頭放入水面下6cm處，探頭受到水的壓強p=ρgh=1×103kg/m3×10N/kg×0.06m=600Pa；向下移動探頭，看到U形管兩側液面的高度差變大，說明液體內部的壓強與液體的深度有關，深度越深，壓強越大。
（4）相同深度，液體的密度越大，壓強越大，在容器左右兩部分分別裝入深度相同的不同液體，橡皮膜向左側凸起，說明橡皮膜右側的液體壓強較大，右側液體的密度較大。
8、（2020鄂爾多斯）某實驗小組在“探究影響動能大小的因素”實驗中，準備的器材有：質量分別為m、2m兩個鋼球，木塊和斜面等。實驗過程如圖：

（1）本實驗是通過______來反映鋼球動能大小的；
（2）為了探究物體動能大小與質量的關系，應選擇______兩圖進行實驗分析；
（3）實驗中為了探究動能大小與速度的關系，應讓質量相同的鋼球，從同一斜面______（填“相同高度”或“不同高度”）由靜止?jié)L下。實驗現象表明：當質量一定時，鋼球速度越大，動能越______。這個結論可用解釋汽車______（填“超速”或“超載”）帶來的危害；
（4）實驗裝置中，如果水平面光滑，能否完成本實驗的探究?jī)?nèi)容?并說明理由。______。
【答案】（1）木塊移動距離（2）乙丙（3）不同高度大超速（4）見解析
【解析】（1）本實驗采用轉換法，是通過木塊移動距離來反映鋼球動能大小的。
（2）根據控制變量法的思想，為了探究物體動能大小與質量的關系，應控制鋼球從相同高度滾下，即選擇乙丙兩圖進行實驗分析。
（3）實驗中為了探究動能大小與速度的關系，應讓質量相同的鋼球，從同一斜面不同高度由靜止?jié)L下，實驗現象表明：當質量一定時，鋼球速度越大，木塊被撞擊后移動距離越大，動能越大；這個結論可用解釋汽車超速帶來的危害。
（4）實驗裝置中，如果水平面光滑，根據牛頓第一定律，木塊將一直做勻速直線運動，無法停下來，不能測出距離，故不能完成本實驗的探究?jī)?nèi)容。
9、（2020云南）在一次物理興趣小組活動中，某組同學給大家展示了“探究阻力對物體運動的影響”實驗，如圖所示。

（1）實驗中每次都使同一輛小車從斜面的　　　　高度由靜止自由滑下，目的是使小車到達水平面時具有相同的　　　　。
（2）按照?qǐng)D甲、乙、丙的順序?qū)嶒?yàn)時記錄的內容如下表∶
接觸面材料
小車受摩擦力情況
小車在水平面運動的距離s/cm
毛巾
大
20.2
棉布
較大
40.0
木板
小
90.1
分析表中內容，得到的實驗結論是∶在其他條件相同時，小車受到的摩擦力越小，運動的距離越　　　　　；進一步推理出的結論是∶運動的小車不受阻力作用時，將　　　　　　。早在300多年前，意大利物理學家　　　就通過實驗和科學推理的方法研究過“力和運動的關系”。本實驗所運用的實驗方法和科學推理的方法還可用于研究　　　　　　　?。ㄌ顚憣?shí)驗名稱即可）。
（3）上述實驗除用到實驗推理的方法外，還用到了控制變量法和_________法。
（4）實驗中若再添加一小木塊，就可用圖丙裝置來探究“動能與速度的關系”。具體的操作是讓同一小車從斜面的___________由靜止自由滑下，去撞擊置于木板表面相同位置的木塊并進行比較。
【答案】（1）同一速度（2）遠做勻速直線運動伽利略研究聲音的傳播需要介質（3）轉換法（4）不同高度
【解析】（1）實驗中為了保證變量唯一，要讓小車從斜面的同一位置由靜止釋放，這樣做可以使小車進入水平面后具有相同的速度。
（2）根據表格可以看出，在其他條件相同時，小車受到的摩擦力越小，運動的距離越遠；如果小車不受阻力，那么小車在水平面上將會做勻速直線運動；意大利物理學家伽利略就通過理想斜面實驗和科學推理的方法證明力不是維持物體運動狀態的原因；本實驗所運用的實驗方法和科學推理的方法還可用于研究聲音的傳播需要介質。
（3）本實驗小車在水平面上所受的阻力使通過小車在水平面上運動的距離間接知道的，我們把這種方法稱為轉換法。
（4）動能與速度的關系時要改變小車到達水平面時的速度，即通過改變下滑高度來改變，所以應該讓同一小車從斜面的不同位置由靜止下滑。
10、（2020常德）在探究“二力平衡條件”的實驗中，實驗裝置如圖所示。

（1）實驗時，向左盤和右盤同時放入等重的砝碼，這時木塊保持靜止，說明一對平衡力的_____；但小明在實驗時發現，若向左盤和右盤同時放入不等重的砝碼時木塊仍然保持靜止?fàn)顟B(tài)，則產生這一現象的原因是________；
（2）現保持F1與F2相等，將木塊換成小車，然后扭轉一個角度，松手后，小車將________，設計這一步驟的目的是為了驗證二力平衡時的兩個力一定________；
（3）如果將木塊換成彈簧測力計，左右兩盤各放入重5N的砝碼，則彈簧測力計的示數為______。
A．10N B．5N C．0N
【答案】（1）大小相等木塊與桌面間存在摩擦力（2）轉動回來在同一直線上（3）B
【解析】（1）左盤和右盤同時放入等重的砝碼，則木塊左右兩邊所受的拉力的大小相等，能處于靜止?fàn)顟B(tài)，所以能說明一對平衡力的大小相等；小明在實驗時，放入左右盤的砝碼并不等重，但木塊仍能保持靜止，是因?yàn)槟緣K與桌面之間有摩擦，所以木塊所受的左右兩個拉力大小不等，但由于摩擦力的影響，還是能處于平衡狀態。
（2）將木塊換成小車后，小車與桌面的摩擦力較小，小車所受的兩個拉力大小雖然相等，但兩個拉力的方向不在同一直線上，于是兩個拉力讓小車轉回原位，所以二力平衡時，兩個力大小要相等，方向也需要在同一直線上。
（3）把木塊換成彈簧測力計后，在左右盤中放入5N的砝碼，則彈簧測力計所受的拉力為5N，所以其示數為5N，故B選項正確。
10、（2020宿遷）在探究“阻力對物體運動的影響”時，讓小車從斜面相同高度由靜止滑下，在三個不同的水平面上運動情況如圖所示。

（1）實驗中讓小車從相同高度滑下，是為了使小車在水平面上開始運動時的速度大小______，本實驗中的“阻力”主要是指小車受到的______。
（2）分析圖中運動情況可知：小車受到阻力越小，小車運動的路程______。
（3）在不增加任何器材的情況下，若要探究“速度對動能大小的影響”，可將小車從斜面的______高度由靜止滑下，比較小車在______（選填“相同”或“不同”）水平面上滑行的距離即可。
【答案】（1）相等摩擦力（2）越遠（3）不同相同
【解析】（1）實驗中讓小車從相同高度滑下，目的是為了使小車在水平面上開始運動時的速度大小相同；本實驗中小車受到重力、支持力、摩擦力的作用，其中摩擦力阻礙小車運動，所以本實驗小車的“阻力”主要是指小車受到的摩擦力。
（2）小車在木板上受到的阻力最小，分析圖中運動情況可知：小車在木板上運動的距離最遠，所以分析圖中運動情況可知：小車受到阻力越小，小車運動的路程越遠。
（3）觀察小車在在不增加任何器材的情況下，若要探究“速度對動能大小的影響”，則改變小車在同一斜面上的高度來改變小車的速度，比較小車在相同水平面上滑行的距離即可。
11、（2020衡陽）在“探究重力的大小跟質量的關系”的實驗中，實驗小組的同學們測量了相關數據并記錄在如表中：
次數
1
2
3
4
5
6

質量
40
100
160
200
240
300

重力
0.4
1.4
　　　
2.0
2.3
3.0


（1）測量前，要檢查彈簧測力計的指針是否指在　　　　上；
（2）第3次測量的彈簧測力計指針指示位置如圖甲所示，表中空缺的實驗數據是　　　N；
（3）根據表中的數據得到如圖乙所示的對應點，請畫出物體受到重力的大小跟質量關系的圖象；
（4）由圖象可知，物體所受的重力跟它的質量　　　　　　　　　　　　　　。
【答案】（1）零刻度線（2）1.6 　?。?）見解析　　?。?）成正比
【解析】（1）使用彈簧測力計時候，首先要“調零”，即檢查指針是否在零刻度線。
（2）第3次測量的彈簧測力計指針指示位置如圖甲所示，由圖可知，該測力計的最小分度值為0.2N，指針在1刻度線下方3格，則彈簧測力計的示數是1.6N。
（3）根據描點法作圖，重力與質量的關系圖象如下所示：

（4）由圖像可知，圖像時過原點的一條直線，說明物體所受的重力跟它的質量成正比。
