人教版九年級全冊第2節 串、并聯電路電壓的規律當堂達標檢測題

這是一份人教版九年級全冊第2節 串、并聯電路電壓的規律當堂達標檢測題，共6頁。

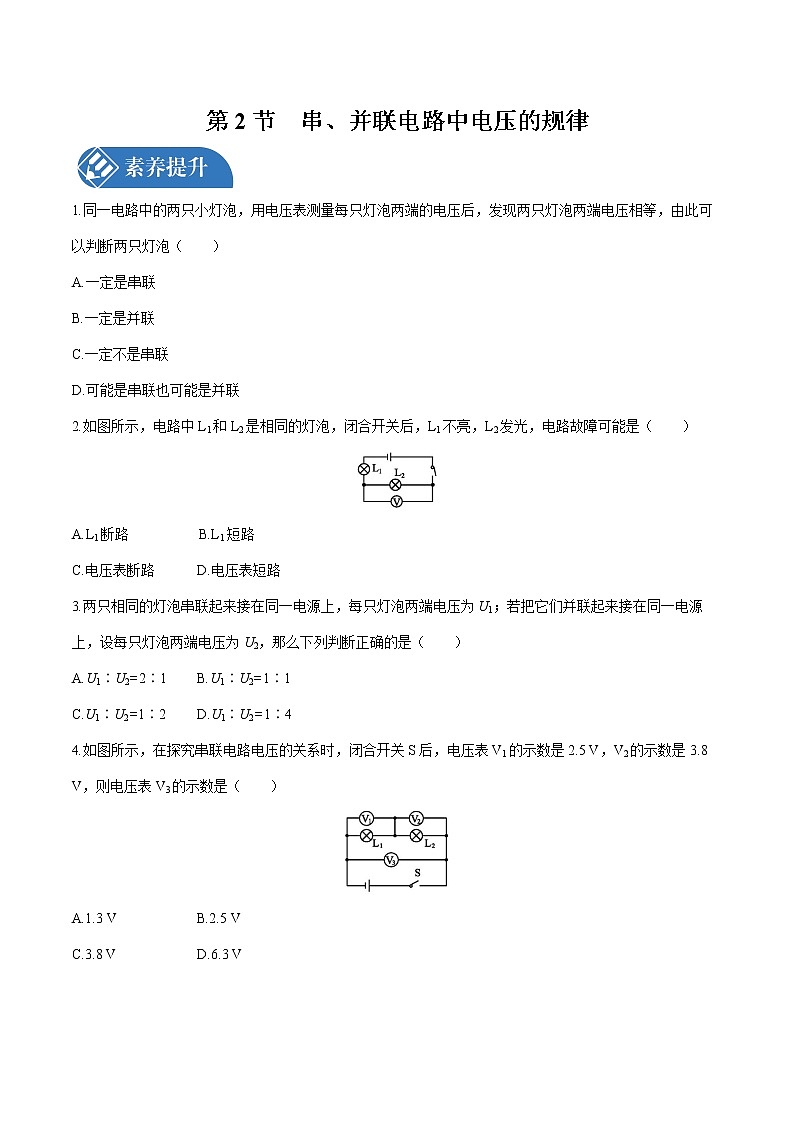

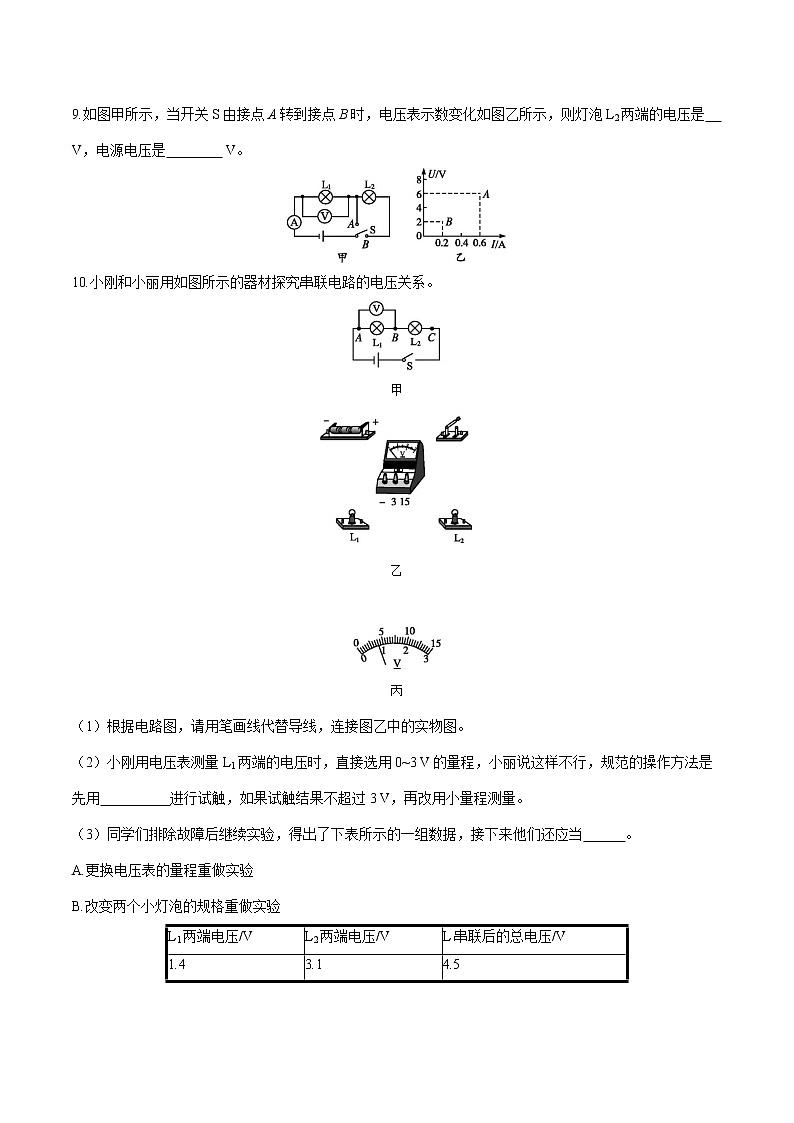

第2節　串、并聯電路中電壓的規律1.同一電路中的兩只小燈泡，用電壓表測量每只燈泡兩端的電壓后，發現兩只燈泡兩端電壓相等，由此可以判斷兩只燈泡（　　）A.一定是串聯B.一定是并聯C.一定不是串聯D.可能是串聯也可能是并聯2.如圖所示，電路中L1和L2是相同的燈泡，閉合開關后，L1不亮，L2發光，電路故障可能是（　　）A.L1斷路　　　　    B.L1短路C.電壓表斷路 D.電壓表短路3.兩只相同的燈泡串聯起來接在同一電源上，每只燈泡兩端電壓為U1；若把它們并聯起來接在同一電源上，設每只燈泡兩端電壓為U2，那么下列判斷正確的是（　　）A.U1∶U2=2∶1 B.U1∶U2=1∶1C.U1∶U2=1∶2 D.U1∶U2=1∶44.如圖所示，在探究串聯電路電壓的關系時，閉合開關S后，電壓表V1的示數是2.5 V，V2的示數是3.8 V，則電壓表V3的示數是（　　）A.1.3 V B.2.5 VC.3.8 V D.6.3 V5.在如圖甲所示的電路中，閉合開關后，兩只電壓表的指針偏轉均如圖乙所示，則燈L1、L2兩端的電壓分別為（　　）A.6 V　1.5 V B.7.5 V　1.5 VC.1.5 V　7.5 V D.1.5 V　6 V6.電路如圖所示，電源電壓為9 V，當開關閉合后，兩燈均能發光，則電壓表V1、V2、V3的示數可能是（　　）A.9 V，9 V，9 V B.9 V，0，9 VC.9 V，6 V，3 V D.9 V，6 V，9 V7.如圖所示，電源電壓保持不變，a是從電壓表的負接線柱引出的導線接頭。a與b處相接時，電壓表示數為6.0 V；使a與b處斷開，然后與c處相接，閉合開關S后，電壓表示數為4.5 V，這時燈泡L2兩端的電壓為　　　　 V。 8.（2020·四川甘孜州中考）如圖所示，電源電壓是3 V且不變，S閉合后電壓表示數為1 V，則燈L2兩端的電壓為　　　 V；若斷開開關，電壓表示數將　　　（選填“變大”“變小”或“不變”）。 9.如圖甲所示，當開關S由接點A轉到接點B時，電壓表示數變化如圖乙所示，則燈泡L2兩端的電壓是　　　　 V，電源電壓是　　　　 V。 10.小剛和小麗用如圖所示的器材探究串聯電路的電壓關系。甲乙 丙（1）根據電路圖，請用筆畫線代替導線，連接圖乙中的實物圖。（2）小剛用電壓表測量L1兩端的電壓時，直接選用0~3 V的量程，小麗說這樣不行，規范的操作方法是先用　　　　　進行試觸，如果試觸結果不超過3 V，再改用小量程測量。 （3）同學們排除故障后繼續實驗，得出了下表所示的一組數據，接下來他們還應當　　　。 A.更換電壓表的量程重做實驗B.改變兩個小燈泡的規格重做實驗L1兩端電壓/VL2兩端電壓/VL串聯后的總電壓/V1.43.14.5 （4）小剛接下來又按正確的方法測出了L1、L2及AC間的電壓，其中U1=2.4 V，U2=1.4 V，由圖丙可讀出UAC=　　　　 V。  ★11.如圖所示，電壓表V1、V2、V3的示數分別為U1、U2、U3，電流表A1、A2的示數分別為I1、I2，那么下列關系式正確的是（　　）A.U2=U1+U3，I1=I2 B.U2=U1=U3，I1=I2C.U1+U2=U3，I1<I2 D.U2=U1+U3，I1>I2★12.下圖是一個內部有2節相同新干電池連接的電池盒，盒外有a、b、c、d四個連接柱，測得Uab=1.5 V，Uad=3.0 V，Ucd=0，試畫出電池盒內的電池連接形式。
參考答案1.D　易錯選B，認為兩只燈泡兩端電壓相等，根據并聯電路特點，判斷一定是并聯，而實際上忽略了還得與電源電壓相等，才一定是并聯。2.B　若L1斷路，則整個電路不能工作，即L1、L2均不發光，選項A不符合題意；若L1短路，則電路為L2的基本電路，L1不亮，L2發光，選項B符合題意；若電壓表斷路，電路仍為L1、L2的串聯電路，故L1、L2均發光，選項C不符合題意；若電壓表短路，等同燈泡L2被短路，選項D不符合題意。3.C　設電源電壓為U，相同的燈泡串聯，每只燈泡兩端電壓U1=；若并聯，每只燈泡兩端電壓 U2=U，所以U1∶U2=∶U=1∶2，故選C。4.D　由電路圖可知，兩燈泡串聯，電壓表V1測L1兩端的電壓，電壓表V2測L2兩端的電壓，電壓表V3測電源的電壓，因為串聯電路中總電壓等于各分電壓之和，所以電壓表V3的示數即電源的電壓為U3=U1+U2=2.5 V+3.8 V=6.3 V。5.A　由電路圖可知，電壓表V2示數應大于電壓表V1示數，而兩電壓表指針位置相同，則電壓表V2量程是0~15 V，分度值是0.5 V，電壓表示數=7.5 V；電壓表V1量程是0~3 V，分度值是0.1 V，電壓表示數=1.5 V；燈L2的電壓U2==1.5 V，燈L1的電壓U1=?U2=7.5 V?1.5 V=6 V。6.C　由題圖可知，燈L1、L2串聯，V1測電源電壓，V2、V3分別測燈L2、L1兩端的電壓，由串聯電路電壓的特點知，V1的示數為V2和V3示數之和，又因為兩燈均正常發光，燈兩端均有電壓，故選項C正確。7.【解析】 a接b時，電壓表測量電源電壓，U=6 V；a接c時，電壓表測量燈L1兩端電壓，U1=4.5 V。由串聯電路中電壓的規律可知，燈L2兩端電壓為U2=U?U1=6 V?4.5 V=1.5 V。【答案】 1.58.【解析】 由電路圖可知，閉合開關后，燈L1與燈L2串聯，電壓表測燈L2兩端的電壓；已知此時電壓表示數是1 V，則燈L2兩端的電壓是1 V；斷開開關S，電壓表串聯在電路中，電壓表測電源兩端電壓，此時其示數為3 V，所以斷開開關后，電壓表示數變大。【答案】 1　變大9.【解析】 由電路圖可知，當S接1時，電路為L1的簡單電路，電壓表測電源的電壓，由題圖乙可知，電源的電壓U=6 V，當S接2時，兩燈泡串聯，電壓表測L1兩端的電壓，電流表測串聯電路的電流，由題圖乙可知，U1=2 V，故燈泡L2兩端的電壓是U2=6 V?2 V=4 V。【答案】 4　610.【解析】 （1）兩燈泡、開關、電源組成串聯電路，電壓表并聯在L1兩端，電源是三節干電池，電源電壓是4.5 V，故電壓表應選擇小量程，電路圖如圖所示。（2）電流表和電壓表在使用時，如不能估計測量值的大小，應采用試觸法選擇合適量程，即先選用大量程進行試觸，如果示數小于小量程的最大值，再改用小量程進行測量。（3）為得到普遍性的規律，應選用不同規格的小燈泡多測幾組數據進行分析，A錯誤，B正確。（4）根據電路圖可知，測AC間電壓時，電壓表使用的是大量程，分度值是0.5 V，故此時的示數是4.0 V。【答案】 （1）如解析圖所示　（2）大量程　（3）B　（4）4.011.A　在電路中，連接的電壓表相當于斷路，因此在分析電路時，可先將電壓表去掉，以簡化電路，稱之為去表法。去掉電壓表后分析電路，此電路為燈L1和L2串聯的電路，且V1、V3分別測燈L1和L2兩端的電壓，V2測電路的總電壓，故有U2=U1+U3，I1=I2。12.【解析】 根據題意可知，ab間電壓是1.5 V，即ab連線間有一節干電池；ad間電壓是3.0 V，即ad連線間有2節干電池串聯，其中ab間已有1節干電池，在bd間應該還有1節干電池；cd間電壓是0，即cd連線間沒有電池，電池連接如答案圖所示。【答案】 或
