2020-2021學年第3節 凸透鏡成像的規律同步測試題

這是一份2020-2021學年第3節 凸透鏡成像的規律同步測試題，共3頁。

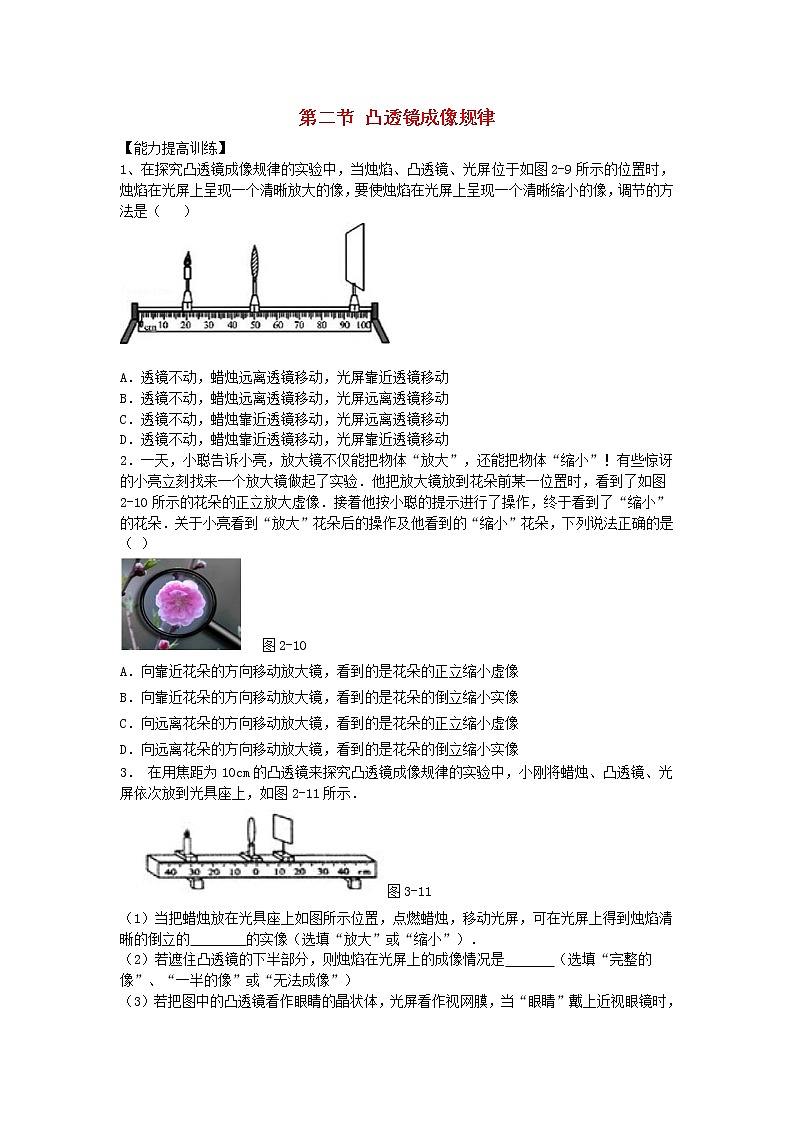

第二節 凸透鏡成像規律【能力提高訓練】1、在探究凸透鏡成像規律的實驗中，當燭焰、凸透鏡、光屏位于如圖2-9所示的位置時，燭焰在光屏上呈現一個清晰放大的像，要使?fàn)T焰在光屏上呈現一個清晰縮小的像，調節的方法是（   ）　A．透鏡不動，蠟燭遠離透鏡移動，光屏靠近透鏡移動B．透鏡不動，蠟燭遠離透鏡移動，光屏遠離透鏡移動C．透鏡不動，蠟燭靠近透鏡移動，光屏遠離透鏡移動D．透鏡不動，蠟燭靠近透鏡移動，光屏靠近透鏡移動2．一天，小聰告訴小亮，放大鏡不僅能把物體“放大”，還能把物體“縮小”！有些驚訝的小亮立刻找來一個放大鏡做起了實驗．他把放大鏡放到花朵前某一位置時，看到了如圖2-10所示的花朵的正立放大虛像．接著他按小聰?shù)奶崾具M(jìn)行了操作，終于看到了“縮小”的花朵．關于小亮看到“放大”花朵后的操作及他看到的“縮小”花朵，下列說法正確的是（ ）   圖2-10A．向靠近花朵的方向移動放大鏡，看到的是花朵的正立縮小虛像B．向靠近花朵的方向移動放大鏡，看到的是花朵的倒立縮小實像C．向遠離花朵的方向移動放大鏡，看到的是花朵的正立縮小虛像D．向遠離花朵的方向移動放大鏡，看到的是花朵的倒立縮小實像3． 在用焦距為10cm的凸透鏡來探究凸透鏡成像規律的實驗中，小剛將蠟燭、凸透鏡、光屏依次放到光具座上，如圖2-11所示．圖3-11
（1）當把蠟燭放在光具座上如圖所示位置，點燃蠟燭，移動光屏，可在光屏上得到燭焰清晰的倒立的        縮的實像（選填“放大”或“縮小”）．
（2）若遮住凸透鏡的下半部分，則燭焰在光屏上的成像情況是       （選填“完整的像”、“一半的像”或“無法成像”）
（3）若把圖中的凸透鏡看作眼睛的晶狀體，光屏看作視網膜，當“眼睛”戴上近視眼鏡時，燭焰剛好在“視網膜”上成一清晰的像；若取下近視眼鏡，則清晰的像會成在“視網膜”的   （選填“前面”或“后面”）4 小王用凸透鏡、蠟燭、光屏和光具座等器材，探究凸透鏡成像的規律。實驗桌上現有A、B兩個凸透鏡，其中凸透鏡A的焦距為50cm，凸透鏡B的焦距為10cm。光具座上標尺的刻度范圍如圖3-12。圖2-12（1）小王想探究凸透鏡成像的規律，應選用     凸透鏡(選填“A’’或“B”)。       （2）小王在圖2-12的光具座上，不斷改變蠟燭與透鏡間的距離，并移動光屏進行實驗，所獲得的實驗數據如右表所示。分析實驗數據可知：①?gòu)膶?shí)驗次序2、3、4可以看出，當成實像時，物體到凸透鏡的距離越短，光屏上像的大小就越      ；②同一凸透鏡，成實像時，像距v隨物距u的增大而       。（3）你認為小王同學的實驗過程是否全面?請?zhí)岢瞿愕目捶?只需寫出一種)。答：                                                                      。5、某同學在“亞久凸透鏡成像規律”的實驗中，記錄并繪制了物距u和像距v之間關系的圖像，如圖2-13所示。圖2-13（1）該凸透鏡的焦距是__  ___cm；（2）把物體從距凸透鏡30cm處移到15cm處的過程中，像距逐漸變__  __；（選填“大”或“小”）（3）當把物體放到距凸透鏡8cm處時，光屏上__  __得到一個清晰的像。（選填“能”或“不能”） 6、  在“探究凸透鏡成像規律的實驗”中，將蠟燭、焦距等于10cm的凸透鏡、光屏放在光具座上，如圖2-14所示，調節燭焰、凸透鏡和光屏的中心在同一高度，把凸透鏡固定在50cm處。圖2-14（1）將蠟燭放在A點，光屏在B位置上，為了找到清晰的像，應將光屏向__ ___（填“左”或“右”）移動。（2）依次改變蠟燭的位置，移動光屏，直到找到清晰的像。記錄的數據如下表。 ①在1—4次實驗中，所成的像為倒立、_    _的實像。 ②第6次的像比第5次的__  __ （填“大”或“小”）。  （3）將蠟燭放在C點，觀察到燭焰的正立、放大的虛像后，若希望看到更大的虛像，應將蠟燭向______（填“左”或“右”）移動。  答案能力提高訓練：1、A     2、D     3、①縮小  ②完整的像  ③前面     4、①B    ②大、減小、小王同學的實驗過程不夠全面落實，因?yàn)樗挥涗浟讼竦拇笮。瑳]有記錄像的正倒，所以他的記錄不夠全面。     5、①10   ②大    ③不能   6、①左   ②縮小、大    ③左
