物理八年級上冊第3節 凸透鏡成像的規律測試題

這是一份物理八年級上冊第3節 凸透鏡成像的規律測試題，共4頁。

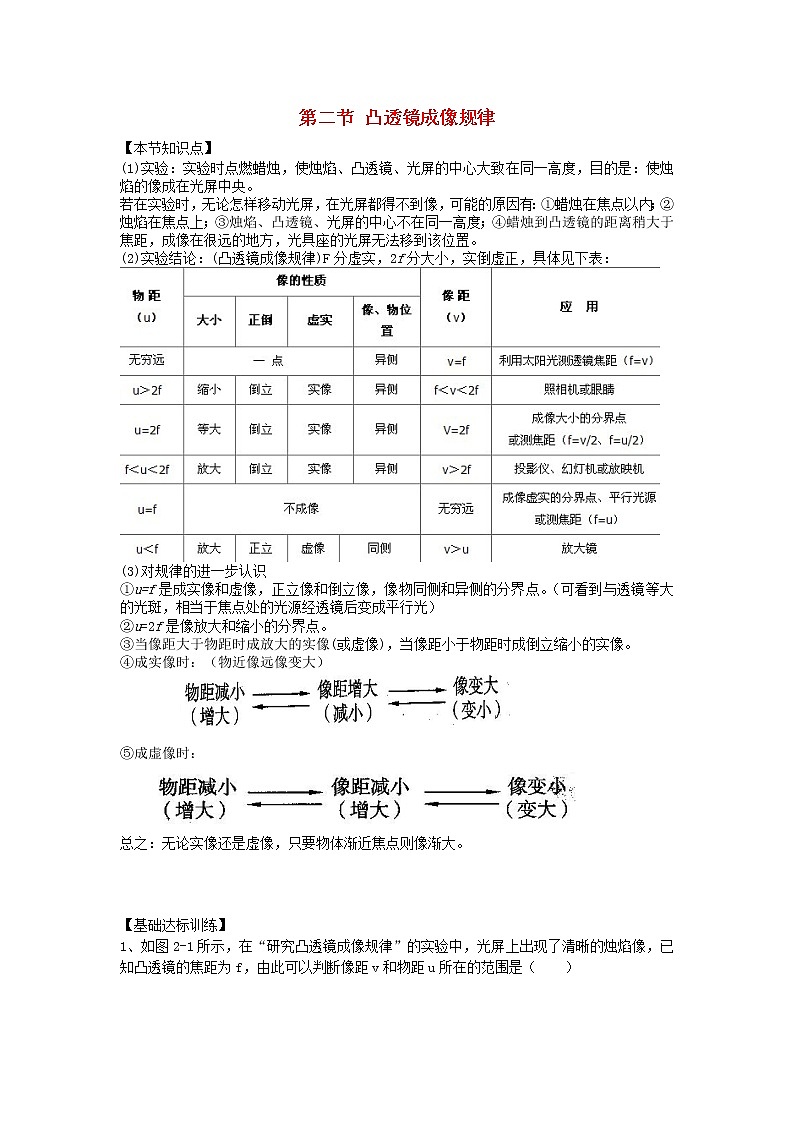

第二節 凸透鏡成像規律【本節知識點】(1)實驗：實驗時點燃蠟燭，使?fàn)T焰、凸透鏡、光屏的中心大致在同一高度，目的是：使?fàn)T焰的像成在光屏中央。若在實驗時，無論怎樣移動光屏，在光屏都得不到像，可能的原因有：①蠟燭在焦點以內；②燭焰在焦點上；③燭焰、凸透鏡、光屏的中心不在同一高度；④蠟燭到凸透鏡的距離稍大于焦距，成像在很遠的地方，光具座的光屏無法移到該位置。(2)實驗結論：(凸透鏡成像規律)F分虛實，2f分大小，實倒虛正，具體見下表：(3)對規律的進一步認識①u=f是成實像和虛像，正立像和倒立像，像物同側和異側的分界點。（可看到與透鏡等大的光斑，相當于焦點處的光源經透鏡后變成平行光）②u=2f是像放大和縮小的分界點。③當像距大于物距時成放大的實像(或虛像)，當像距小于物距時成倒立縮小的實像。④成實像時：（物近像遠像變大）      ⑤成虛像時：     總之：無論實像還是虛像，只要物體漸近焦點則像漸大。   【基礎達標訓練】1、如圖2-1所示，在“研究凸透鏡成像規律”的實驗中，光屏上出現了清晰的燭焰像，已知凸透鏡的焦距為f，由此可以判斷像距v和物距u所在的范圍是（    ）圖2-1A．u<f          B．f<v〈2f         C．u>2f      D．f<u<2f2、把圖2-2甲所示的一只點燃的蠟燭放在距離凸透鏡2倍焦距以外的地方，在透鏡的另一側調節光屏位置可找到一個清晰的像，這個像是圖乙中的（    ）                圖2-23、把一個凸透鏡對準太陽光，在距凸透鏡10cm處得到一個最小最亮的光斑，若將一物體放在此透鏡前15cm處，經凸透鏡所成的像是（   ）A、倒立、縮小的實像                 B、倒立、放大的實像C、正立、放大的虛像                 D．正立、縮小的虛像4、如圖2-3所示，人透過透鏡所觀察到的燭焰的像是（  ）                       圖2-3A．實像，這個像能用光屏承接         B．實像，這個像不能用光屏承接C．虛像，這個像能用光屏承接         D．虛像，這個像不能用光屏承接5．小王同學用光具座做凸透鏡成像實驗時，蠟燭的像成在了光屏上側，為了使蠟燭的像能成在光屏中央，以下操作可達到目的是（  ）A．將凸透鏡往上移                  B．將光屏往下移C．將蠟燭往上移                    D．將蠟燭往下移6、如圖2-4所示，小明用蠟燭、凸透鏡和光屏做“探究凸透鏡成像規律”的實驗。（1）凸透鏡的焦距是10cm，當燭焰在圖示位置時，移動光屏可以在光屏上得到一個倒立、1    的實像，在照相機和投影儀中，成像情況與此類似的是      。（2）實驗中，蠟燭越燒越短，光屏上燭焰的像     （選填“向上”“向下”或“不”移動。圖2-4 7、小泉同學在做“凸透鏡成像”的實驗時，他在光具座上依次放置蠟燭、凸透鏡和光屏，點燃蠟燭，移動光屏，發現在光屏上出現如圖2-5所示的現象，其原因是                             ，實驗中在光屏上得到一個清晰的像，這個像是   （填“實”或“虛”）像。圖2-58、小剛用蠟燭、凸透鏡和光屏探究凸透鏡成像的規律，其實驗裝置如圖2-6所示，（1）要使像能夠在光屏的中央，應將圖中的光屏向    調整（選填“上”或“下”）。（2）實驗時，使用的凸透鏡焦距為10cm，當燭焰距凸透鏡15 cm時，移動光屏至某一位置，在光屏上得到一個倒立、       的清晰的像。               圖2-69、在“探究凸透鏡成像規律”的實驗時，小明將燭焰、凸透鏡放在如圖2-7甲所示位置，在光屏上正好出現倒立、等大的像，然后，小明將燭焰、凸透鏡放在如圖2-7乙所示位置，此時能觀察到     （選填“正立”或“倒立”）、放大的   像（選填“實”或“虛”）。                   圖2-710、小明用凸透鏡、蠟燭、光屏和刻度尺等器材探究凸透鏡成像規律。（1）為了測出凸透鏡的焦距，小明同學將凸透鏡正對著太陽光，再把光屏放在它的另一側，改變凸透鏡與光屏的距離，直到光屏上出現一個           的光斑，如圖2-8所示，則該凸透鏡的焦距為    cm。（2）請?jiān)趫D中畫出凸透鏡的主光軸。（3）小時將燭焰、凸透鏡和光屏的中心調整到同一高度后，在水平桌面上無論怎樣移動光屏，都不能承接到燭焰的像，原因可能是                                 。（4）實驗一段時間后，蠟燭變短了，要使?fàn)T焰的像仍然成在光屏的中心，應該將光屏向    移動。 圖2-8【參考答案】基礎達標訓練：1、B、C    2、B、    3、B    4、D    5、C    6、①放大、投影儀②向上     7、燭焰、凸透鏡和光屏三者中心不在同一高度    8、下、放大     9、正立、虛     10、①最?。ㄗ盍粒?②畫圖略  ③蠟燭在凸透鏡的一倍焦距以內（或焦點上）    ④上
