專題05透鏡及其應用-2022年中考物理解題技法速練

這是一份專題05透鏡及其應用-2022年中考物理解題技法速練，文件包含專題05透鏡及其應用方法技巧解析版docx、專題05透鏡及其應用精選習題解析版docx、專題05透鏡及其應用方法技巧原卷版docx、專題05透鏡及其應用精選習題原卷版docx等4份試卷配套教學資源，其中試卷共43頁， 歡迎下載使用。

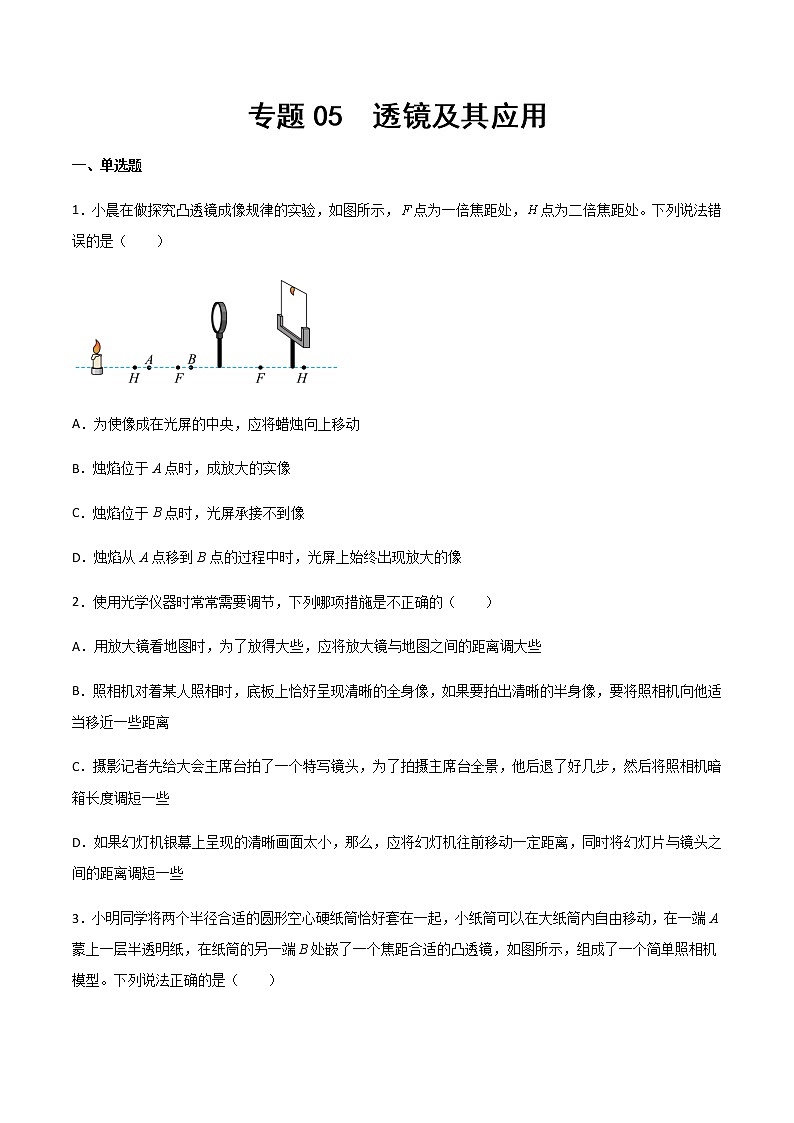

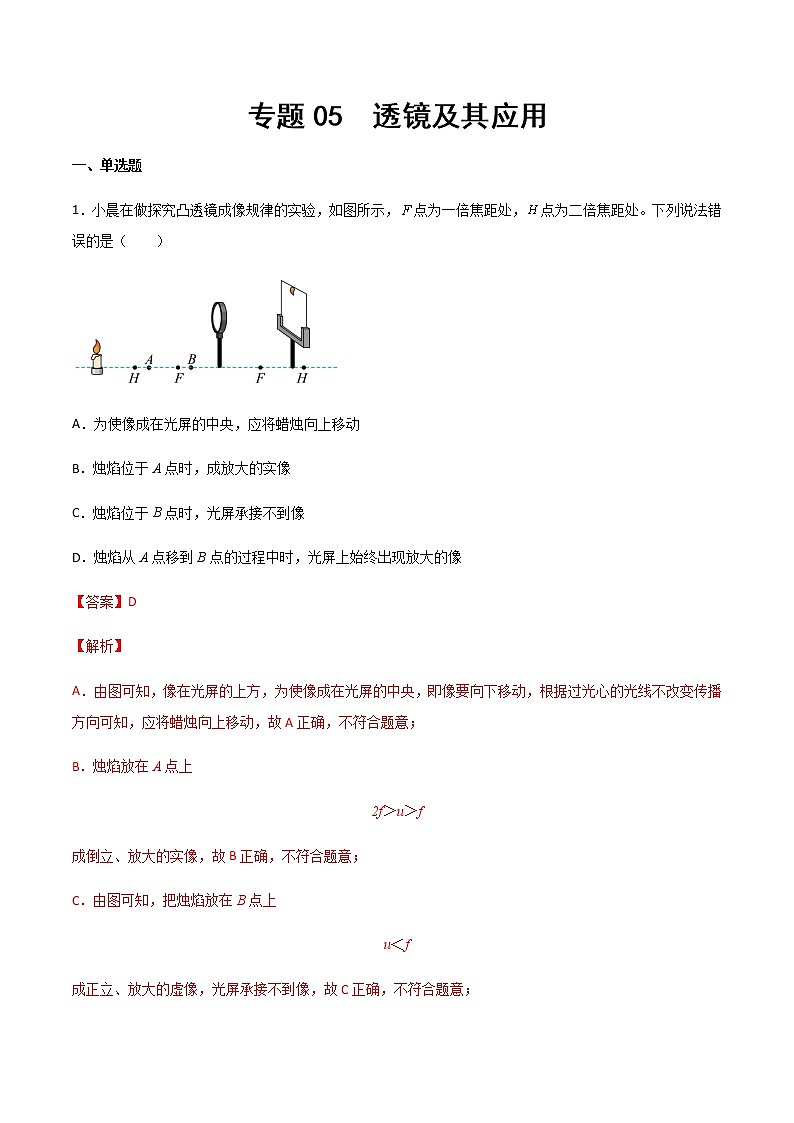

1．小晨在做探究凸透鏡成像規律的實驗，如圖所示，點為一倍焦距處，點為二倍焦距處。下列說法錯誤的是（ ）
A．為使像成在光屏的中央，應將蠟燭向上移動
B．燭焰位于A點時，成放大的實像
C．燭焰位于B點時，光屏承接不到像
D．燭焰從A點移到B點的過程中時，光屏上始終出現放大的像
【答案】D
【解析】
A．由圖可知，像在光屏的上方，為使像成在光屏的中央，即像要向下移動，根據過光心的光線不改變傳播方向可知，應將蠟燭向上移動，故A正確，不符合題意；
B．燭焰放在A點上
2f＞u＞f
成倒立、放大的實像，故B正確，不符合題意；
C．由圖可知，把燭焰放在B點上
u＜f
成正立、放大的虛像，光屏承接不到像，故C正確，不符合題意；

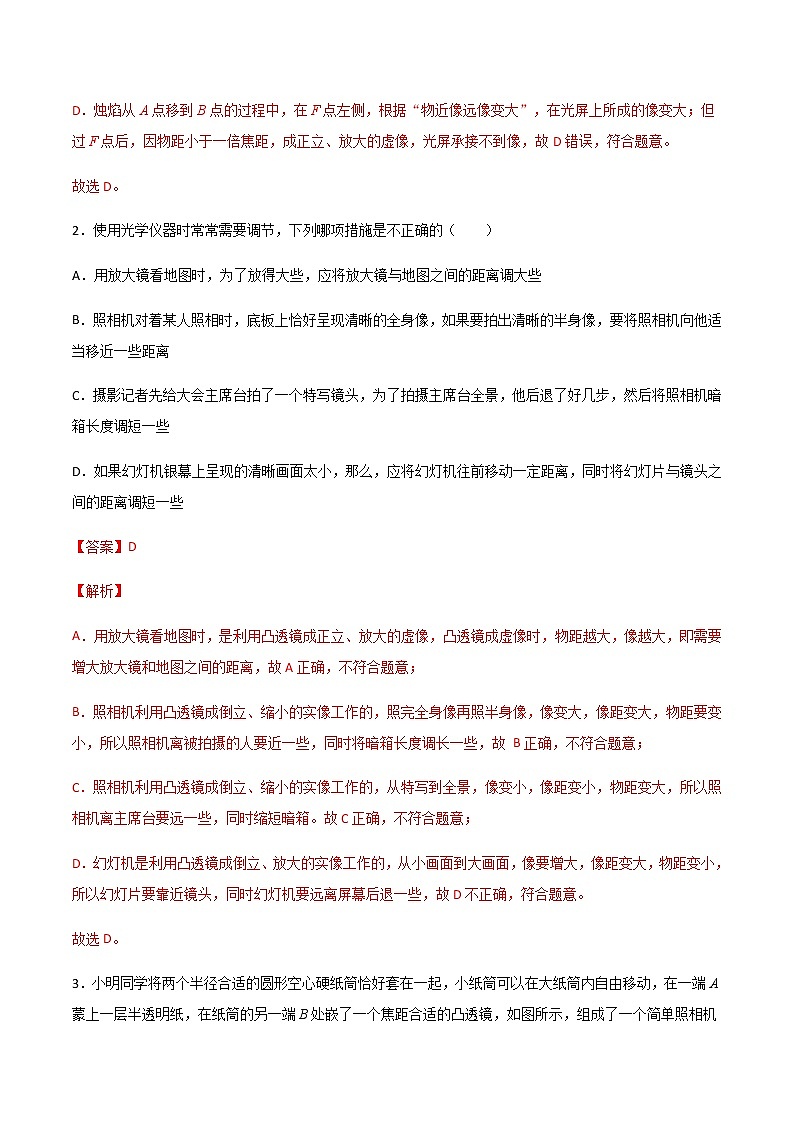

D．燭焰從A點移到B點的過程中，在F點左側，根據“物近像遠像變大”，在光屏上所成的像變大；但過F點后，因物距小于一倍焦距，成正立、放大的虛像，光屏承接不到像，故D錯誤，符合題意。
故選D。
2．使用光學儀器時常常需要調節，下列哪項措施是不正確的（ ）
A．用放大鏡看地圖時，為了放得大些，應將放大鏡與地圖之間的距離調大些
B．照相機對著某人照相時，底板上恰好呈現清晰的全身像，如果要拍出清晰的半身像，要將照相機向他適當移近一些距離
C．攝影記者先給大會主席臺拍了一個特寫鏡頭，為了拍攝主席臺全景，他后退了好幾步，然后將照相機暗箱長度調短一些
D．如果幻燈機銀幕上呈現的清晰畫面太小，那么，應將幻燈機往前移動一定距離，同時將幻燈片與鏡頭之間的距離調短一些
【答案】D
【解析】
A．用放大鏡看地圖時，是利用凸透鏡成正立、放大的虛像，凸透鏡成虛像時，物距越大，像越大，即需要增大放大鏡和地圖之間的距離，故A正確，不符合題意；
B．照相機利用凸透鏡成倒立、縮小的實像工作的，照完全身像再照半身像，像變大，像距變大，物距要變小，所以照相機離被拍攝的人要近一些，同時將暗箱長度調長一些，故 B正確，不符合題意；
C．照相機利用凸透鏡成倒立、縮小的實像工作的，從特寫到全景，像變小，像距變小，物距變大，所以照相機離主席臺要遠一些，同時縮短暗箱。故C正確，不符合題意；
D．幻燈機是利用凸透鏡成倒立、放大的實像工作的，從小畫面到大畫面，像要增大，像距變大，物距變小，所以幻燈片要靠近鏡頭，同時幻燈機要遠離屏幕后退一些，故D不正確，符合題意。
故選D。

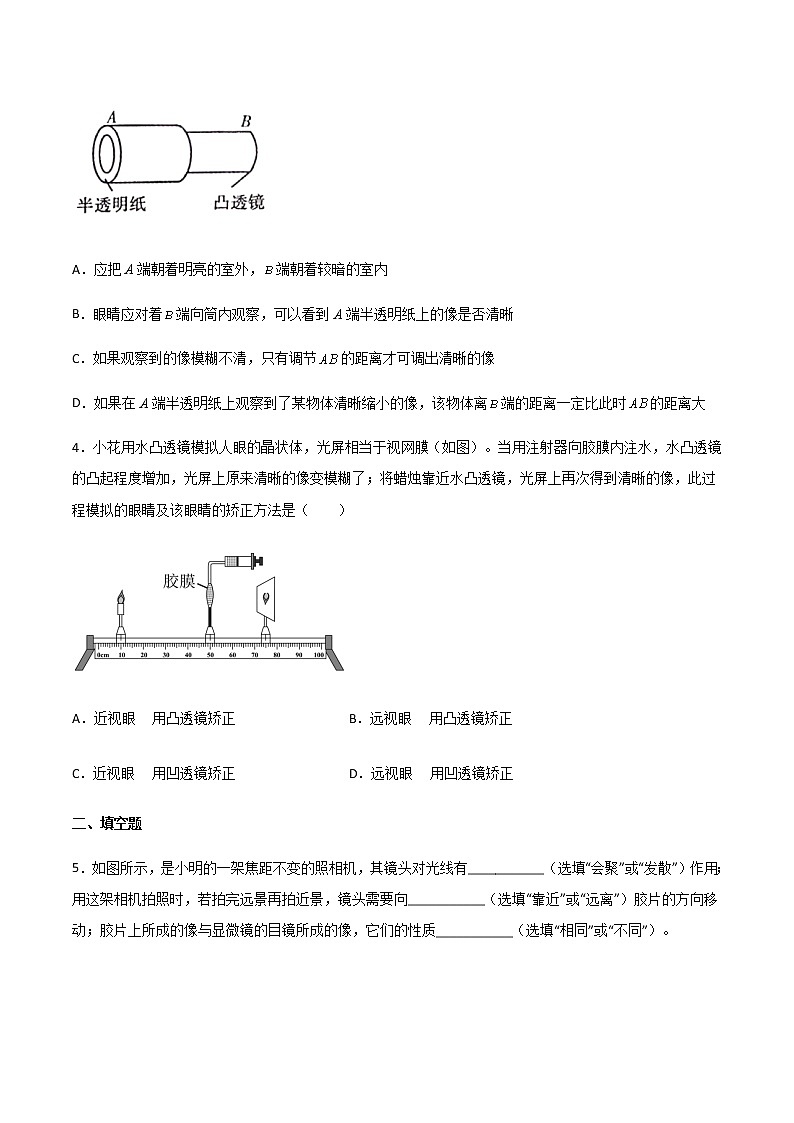

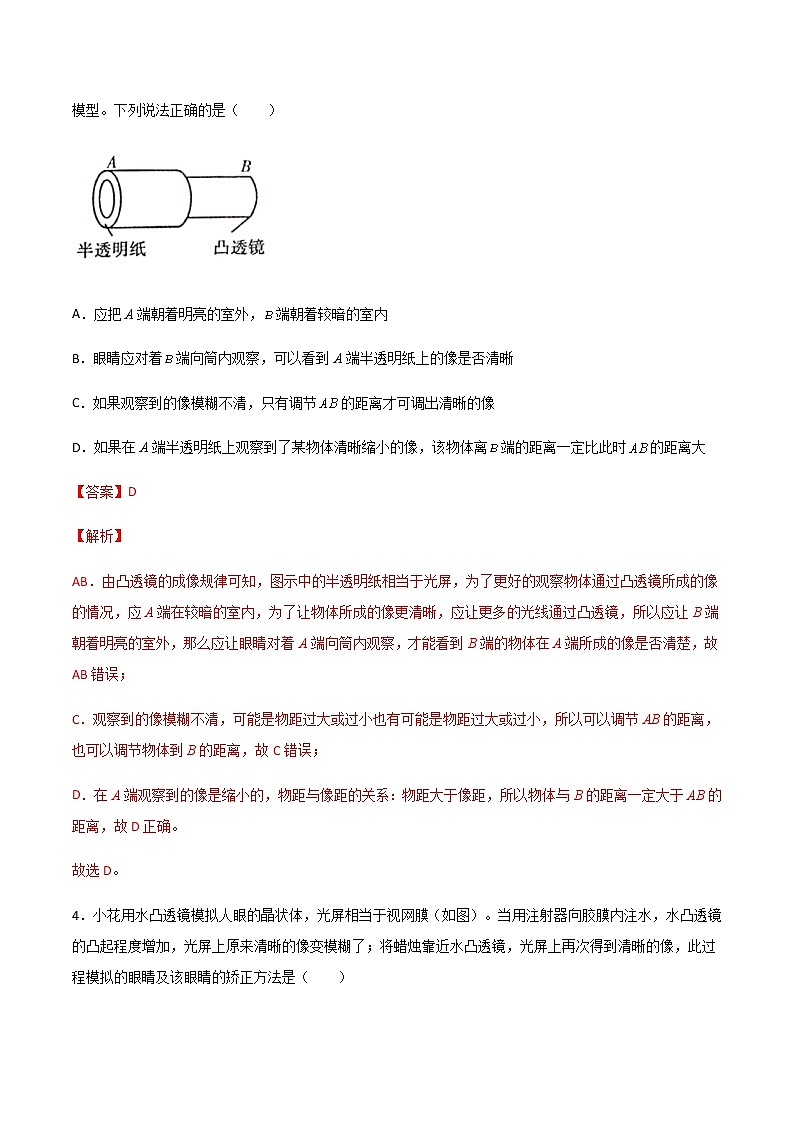

3．小明同學將兩個半徑合適的圓形空心硬紙筒恰好套在一起，小紙筒可以在大紙筒內自由移動，在一端A蒙上一層半透明紙，在紙筒的另一端B處嵌了一個焦距合適的凸透鏡，如圖所示，組成了一個簡單照相機模型。下列說法正確的是（ ）
A．應把A端朝著明亮的室外，端朝著較暗的室內
B．眼睛應對著端向筒內觀察，可以看到A端半透明紙上的像是否清晰
C．如果觀察到的像模糊不清，只有調節的距離才可調出清晰的像
D．如果在A端半透明紙上觀察到了某物體清晰縮小的像，該物體離端的距離一定比此時的距離大
【答案】D
【解析】
AB．由凸透鏡的成像規律可知，圖示中的半透明紙相當于光屏，為了更好的觀察物體通過凸透鏡所成的像的情況，應A端在較暗的室內，為了讓物體所成的像更清晰，應讓更多的光線通過凸透鏡，所以應讓B端朝著明亮的室外，那么應讓眼睛對著A端向筒內觀察，才能看到B端的物體在A端所成的像是否清楚，故AB錯誤；
C．觀察到的像模糊不清，可能是物距過大或過小也有可能是物距過大或過小，所以可以調節AB的距離，也可以調節物體到B的距離，故C錯誤；
D．在A端觀察到的像是縮小的，物距與像距的關系：物距大于像距，所以物體與B的距離一定大于AB的距離，故D正確。
故選D。
4．小花用水凸透鏡模擬人眼的晶狀體，光屏相當于視網膜（如圖）。當用注射器向膠膜內注水，水凸透鏡的凸起程度增加，光屏上原來清晰的像變模糊了；將蠟燭靠近水凸透鏡，光屏上再次得到清晰的像，此過程模擬的眼睛及該眼睛的矯正方法是（ ）
A．近視眼 用凸透鏡矯正B．遠視眼 用凸透鏡矯正
C．近視眼 用凹透鏡矯正D．遠視眼 用凹透鏡矯正
【答案】C
【解析】
當用注射器向膠膜內注水，水凸透鏡的凸起程度增加，折光能力越強，水凸透鏡的焦距越短，像成在光屏的前方，將蠟燭靠近水凸透鏡，物距減小，像距變大，光屏上再次得到清晰的像，近視眼的成因是晶狀體變厚，折光能力變強，使得遠處物體的像成在視網膜的前方造成的，所以此過程模擬的近視眼，凹透鏡對光有發散作用，用凹透鏡矯正。
故選C。
二、填空題
5．如圖所示，是小明的一架焦距不變的照相機，其鏡頭對光線有___________（選填“會聚”或“發散”）作用；用這架相機拍照時，若拍完遠景再拍近景，鏡頭需要向___________（選填“靠近”或“遠離”）膠片的方向移動；膠片上所成的像與顯微鏡的目鏡所成的像，它們的性質___________（選填“相同”或“不同”）。
【答案】 會聚 遠離 不同
【解析】
[1]照相機的鏡頭為凸透鏡，其鏡頭對光線有會聚作用。
[2]根據凸透鏡成實像時，物近（物距變小）像遠（像距變大）像變大。用這架相機拍照時，若拍完遠景再拍近景，即物距變小，則像距要變大，故鏡頭需要向遠離膠片的方向移動。
[3]膠片上所成的像是倒立、縮小的實像，而顯微鏡的目鏡成正立、放大的虛像，故膠片上所成的像與顯微鏡的目鏡所成的像，它們的性質不同。
6．手機攝像頭相當于凸透鏡，影像傳感器相當于光屏。如圖所示，用手機掃描二維碼，相當于給二維碼拍了一張照片，則手機攝像頭離二維碼的距離肯定大于______（選填“一倍焦距”或“二倍焦距”）。影像傳感器上成的是______（選填“正立”或“倒立”）______（選填“放大”“縮小”或“等大”）的實像。
【答案】 二倍焦距 倒立 縮小
【解析】
[1][2][3]手機攝像頭相當于凸透鏡，是利用物體在2倍焦距以外，成倒立、縮小實像的原理工作的，所以，掃碼時二維碼要位于攝像頭的兩倍焦距以外。
7．下列四幅圖中：
（1）能夠說明遠視眼的成像原理的是圖______，遠視眼的缺陷是晶狀體的凸度過小或者眼球前后距離過______（選填“長”或“短”）；
（2）能夠表示近視眼的矯正方法的圖是______，近視眼看不清______（選填“近”或“遠”）處的物體。
【答案】 ① 短 ④ 遠
【解析】
（1）[1][2]遠視眼的成因是眼球前后徑過短，或晶狀體曲度過小，使得物體反射的光線通過晶狀體折射后形成的物像落在視網膜的后方造成的，如圖①。
（2）[3][4]近視眼的成因是眼球前后徑過長，或晶狀體曲度變大，使得物體反射的光線通過晶狀體折射后形成的物像落在視網膜的前方造成的，故近視眼看不清遠處的物體，需要佩戴使光線發散的凹透鏡進行矯正，圖④能夠表示近視眼的矯正方法。
8．2021年5月15日，中國探測器成功著陸火星、屈原在《天問》詩句中所表達的美好愿望成為現實，如圖甲，“祝融號“火星車駛離平臺的過程中，其后置照相機對著平臺先后拍攝得到乙、丙、丁3張照片，照相機的鏡頭是一個 ______透鏡，拍攝過程中相機鏡頭逐步 ______（向外伸/向內縮）。觀看三張照片感覺平臺是運動的，這是以 ______為參照物。
【答案】 凸 向內縮 相機鏡頭
【解析】
[1][2]照相機鏡頭是凸透鏡，利用凸透鏡成像，由圖可知，像變小，物距增大，像距減小，所以相機鏡頭逐步向內縮。
[3]以相機鏡頭為參照物，平臺位置改變，是運動的。
三、作圖題
9．（1）如圖甲，平面鏡前的一個發光點S’所發出的光經過平面鏡反射后的光線已經被畫出，請在圖中畫出入射光線，并找到發光點S的位置。
（2）如圖乙，凸透鏡的焦距為1.50cm，O為透鏡的光心．請按照實際尺寸標出凸透鏡右側焦點F的位置，并畫出圖中入射光線所對應的折射光線。
（3）完成圖丙中的光路圖。
【答案】（1）（2） （3）
【解析】
（1）先將兩條反射光線反向延長交于一點S′，再作出S′關于平面鏡的對稱點S，即為發光點的位置，從反光點S到反射點畫出兩條入射光線；如下圖所示：
（2）在主光軸上距凸透鏡光心O為1.5cm處的點是凸透鏡的焦點。平行于主光軸的光線經凸透鏡折射后，折射光線過透鏡的焦點；如下圖所示：
（3）平行于主光軸的光線經凹透鏡折射后的光線的反向延長線過焦點；射向焦點的光線經凹透鏡折射后，將平行于主光軸。如下圖所示：
10．如圖，凸透鏡的主光軸與平靜水面重合，F(xiàn)為凸透鏡的焦點，入射光線AB平行主光軸，請畫出AB經過凸透鏡后的折射光線和進入水中后大致的折射光線。
【答案】
【解析】
入射光線AB平行主光軸，必然過凸透鏡的右側焦點，故將B點和右側焦點相連，并標上向下的箭頭，過右側焦點做水面的垂線，即為法線，過折射點畫折射角，由于空氣中的角大，故折射光線與入射光線相比更靠近法線，故如下圖所示：
四、實驗題
11．趙虎實驗小組在“探究凸透鏡成像規律”的實驗中。
（1）當燭焰、凸透鏡在如圖甲所示的位置時，適當移動光屏，在光屏上可以得到一個清晰倒立______（選填“放大”“縮小” 或”等大”）的實像；
（2）保持凸透鏡的位置不變，將蠟燭向左移動一段距離，向______（選填“左”或“右”）移動光屏，直到光屏上再次出現清晰的像。將蠟燭繼續向左移動，保持凸透鏡和光屏的位置不變，在蠟燭和凸透鏡之間放置了一個度數合適的眼鏡，光屏上也得到了清晰的像，她放置的應該是______視眼鏡；
（3）趙虎實驗時對圖中的裝置進行了改進，將蠟燭換成帶有“F”形的LED燈、貼上方格紙，如圖乙所示。請寫出改進后其中的一個優點______；
（4）趙虎把點燃的蠟燭放到光具座的某一位置， 左右移動光屏，發現光屏上出現了一個大小始終不變的圓形光斑（不是像），出現這種情況的原因是______；
（5）另一實驗小組更換相關器材后順利完成實驗，根據記錄的實驗數據得到了如圖丙所示的圖像，線段MN為凸透鏡成像的像距倒數（1/v）和物距倒數（1/u）的對應關系。根據圖像信息可知該小組所用凸透鏡的焦距為______cm。
【答案】 縮小 左 近 實驗現象更明顯（或便于觀察、或減少污染等） 蠟燭在焦點上 12.5
【解析】
（1）[1]如圖所示燭焰、透鏡和光屏位置關系，此時物距大于像距，故成倒立、縮小的實像，像距大于一倍焦距小于二倍焦距。
（2）[2][3]保持凸透鏡的位置不變，將蠟燭向左移動一段距離，物距變大，則像距變小，故應向左移動光屏。將蠟燭繼續向左移動，則像距會變得更小，即像更靠近凸透鏡。此時保持凸透鏡和光屏的位置不變，在蠟燭和凸透鏡之間放置了一個度數合適的眼鏡，光屏上也得到了清晰的像，說明這個鏡片對光起到了發散的作用，因此，他放置的應該是矯正近視眼的凹透鏡片。
（3）[4]“F”形的LED燈比燭焰成像更穩定，便于觀察，貼上方格紙能夠更好的比較像與物的大小關系，并且無污染。
（4）[5]把點燃的蠟燭放到光具座的某一位置，左右移動光屏，發現光屏上出現了一個大小始終不變的圓形光斑（不是像），出現這種情況的原因是物體在一倍焦點處，即蠟燭在焦點上。
（5）[6]圖丙中
時
此時
v=u=0.25m
像距等于物距，說明物體處于二倍焦距處，即
2f=0.25m
所以
f=0.125m=12.5cm
12．小林用圖甲裝置來探究凸透鏡成像的規律。
（1）實驗前，應調整燭焰和光屏的中心在凸透鏡的___________上。
（2）當蠟燭、凸透鏡和光屏處于圖甲所示位置時，恰好在光屏上成清晰的像，所成的像是___________（填“正立”或“倒立”）的___________（填“實”或“虛”）像。
（3）保持凸透鏡位置不變，將圖甲中蠟燭和光屏的位置互換，此時光屏上所成像的特點與___________ （填“照相機”“放大鏡”或“投影儀”）相同。
（4）小林進行了進一步探究：如圖乙所示，凸透鏡的焦距為10cm，保持光屏位置不變，讓蠟燭和凸透鏡分別以2cm/s和1cm/s的速度，從圖示位置同時勻速向左運動，經過___________s，光屏上成清晰___________（填“放大”“等大”或“縮小”）的像。
【答案】 主光軸 倒立 實 照相機 5 等大
【解析】
（1）[1]實驗前，應調整燭焰和光屏的中心在凸透鏡的主光軸上，這樣像才能成在光屏的中央。
（2）[2][3]如題圖甲所示，當凸透鏡位于甲所示位置時，恰好在光屏上成清晰的像，由圖可知此時物距小于像距，即物距在一倍焦距和二倍焦距之間，成倒立、放大的實像。
（3）[4]保持凸透鏡位置不變，將圖甲中蠟燭和光屏的位置互換，則像距在一倍焦距和二倍焦距之間，物距大于二倍焦距，根據光在折射時光路的可逆性可知，此時成倒立、縮小的實像，照相機就是利用這個原理制成的。
（4）[5][6]由圖乙知此時物距等于像距等于15cm，且蠟燭向左移動的速度是凸透鏡向左移動速度的2倍，設它們移動時間t后物距和像距相等，都等于2倍焦距，即20cm，則可得
2cm/s×t+15cm - 1cm/s ×t=20cm
解得
t=5s
此時光屏上成清晰等大的實像。
