人教版九年級全冊第1節 電流與電壓和電阻的關系課堂檢測

這是一份人教版九年級全冊第1節 電流與電壓和電阻的關系課堂檢測，共18頁。試卷主要包含了單選題，雙選題，填空題，實驗題等內容，歡迎下載使用。

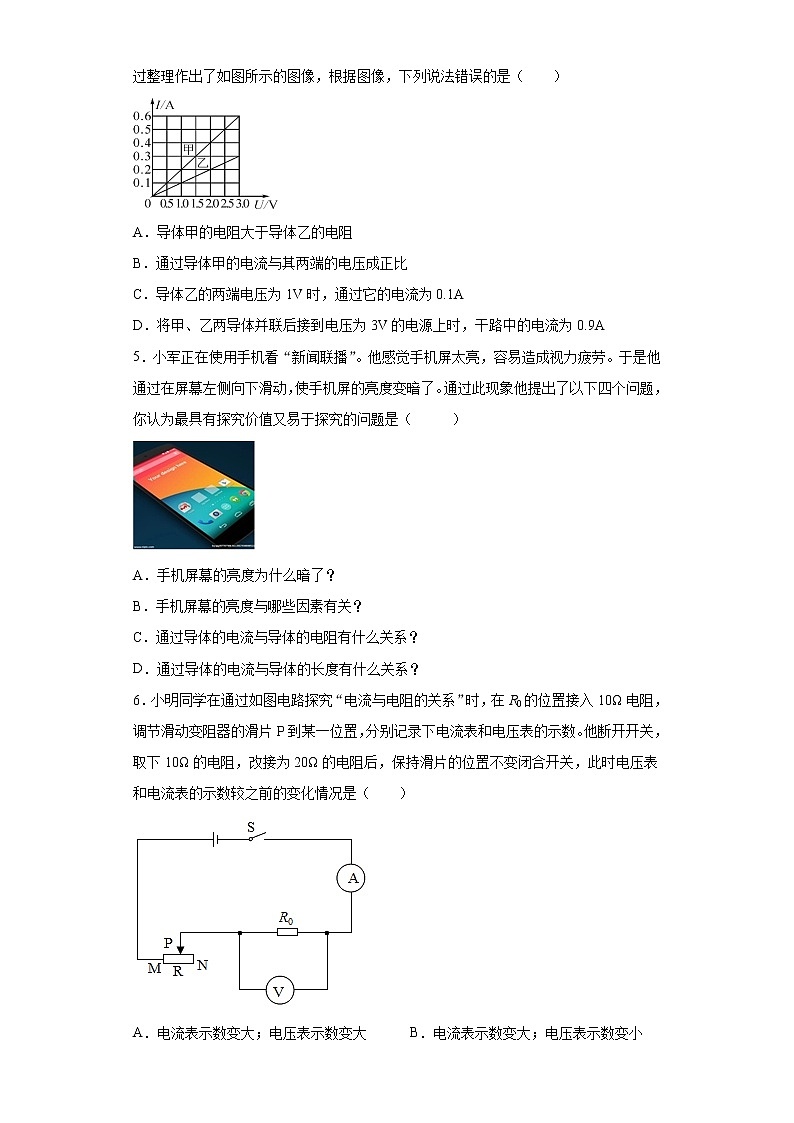

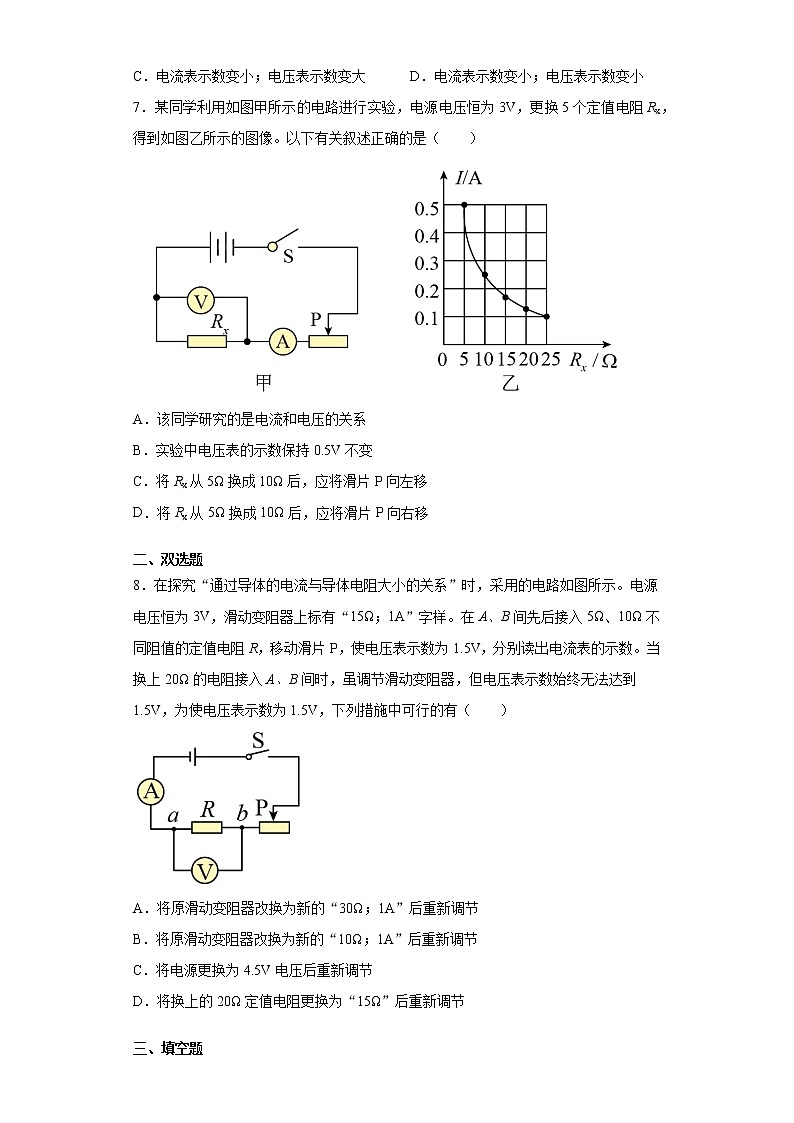

17.1電流與電壓和電阻的關系 一、單選題1．在“探究電流與電阻的關系”實驗中，小紅根據正確的測量數據繪制出電流與電阻（I—R）的圖像，如下圖所示，其中正確的是（　?。?/span>A． B． C． D．2．在探究“導體中的電流跟導體兩端的電壓的關系”時，小陽同學設計了如圖所示的電路。為了完成實驗探究，下列說法正確的是（　　）A．改變R的阻值 B．保持R的阻值不變C．保持R中通過的電流不變 D．保持R兩端的電壓不變3．用如圖所示電路研究電流跟電壓的關系。為了改變定值電阻R兩端電壓，設計了三種方案。甲：改變接入MN的串聯電池的個數；乙：將電池與滑動變阻器串聯接入MN，改變滑動變阻器滑片的位置；丙：將電池與不同阻值的定值電阻串聯接入MN。可行的方案是（　?。?/span>A．僅有甲 B．僅有乙 C．僅有甲、乙兩種 D．甲、乙、丙都可行4．小張同學在“探究通過導體的電流與其兩端電壓的關系”時，將記錄的實驗數據通過整理作出了如圖所示的圖像，根據圖像，下列說法錯誤的是（　　）A．導體甲的電阻大于導體乙的電阻B．通過導體甲的電流與其兩端的電壓成正比C．導體乙的兩端電壓為1V時，通過它的電流為0.1AD．將甲、乙兩導體并聯后接到電壓為3V的電源上時，干路中的電流為0.9A5．小軍正在使用手機看“新聞聯播”。他感覺手機屏太亮，容易造成視力疲勞。于是他通過在屏幕左側向下滑動，使手機屏的亮度變暗了。通過此現象他提出了以下四個問題，你認為最具有探究價值又易于探究的問題是（      ）A．手機屏幕的亮度為什么暗了？B．手機屏幕的亮度與哪些因素有關？C．通過導體的電流與導體的電阻有什么關系？D．通過導體的電流與導體的長度有什么關系？6．小明同學在通過如圖電路探究“電流與電阻的關系”時，在R0的位置接入10Ω電阻，調節滑動變阻器的滑片P到某一位置，分別記錄下電流表和電壓表的示數。他斷開開關，取下10Ω的電阻，改接為20Ω的電阻后，保持滑片的位置不變閉合開關，此時電壓表和電流表的示數較之前的變化情況是（　?。?/span>A．電流表示數變大；電壓表示數變大 B．電流表示數變大；電壓表示數變小C．電流表示數變??；電壓表示數變大 D．電流表示數變??；電壓表示數變小7．某同學利用如圖甲所示的電路進行實驗，電源電壓恒為3V，更換5個定值電阻Rx，得到如圖乙所示的圖像。以下有關敘述正確的是（　?。?/span>A．該同學研究的是電流和電壓的關系B．實驗中電壓表的示數保持0.5V不變C．將Rx從5Ω換成10Ω后，應將滑片P向左移D．將Rx從5Ω換成10Ω后，應將滑片P向右移 二、雙選題8．在探究“通過導體的電流與導體電阻大小的關系”時，采用的電路如圖所示。電源電壓恒為3V，滑動變阻器上標有“15Ω；1A”字樣。在A、B間先后接入5Ω、10Ω不同阻值的定值電阻R，移動滑片P，使電壓表示數為1.5V，分別讀出電流表的示數。當換上20Ω的電阻接入A、B間時，雖調節滑動變阻器，但電壓表示數始終無法達到1.5V，為使電壓表示數為1.5V，下列措施中可行的有（　?。?/span>A．將原滑動變阻器改換為新的“30Ω；1A”后重新調節B．將原滑動變阻器改換為新的“10Ω；1A”后重新調節C．將電源更換為4.5V電壓后重新調節D．將換上的20Ω定值電阻更換為“15Ω”后重新調節 三、填空題9．小聰用如圖所示的電路探究“電流跟電阻的關系”。將電阻R1接入電路后，閉合開關，調節滑動變阻器的滑片、電壓表的示數為U；用電阻R2；(R2>R1)替換電阻R1后，實驗中，應調節滑片，使電壓表的示數為______，則前后兩次電流表示數之比為______。10．下面是探究電流跟電壓關系時記錄的幾組實驗數據，通過對表中數據的分析，可得到當導體電阻一定時通過導體的電流跟導體兩端電壓的關系式：I=______實驗次數123456U/V0.51.01.52.02.53I/A0.10.20.30.40.50.6 11．小明利用圖甲所示的電路探究“通過導體的電流與電阻的關系”，根據實驗的數據繪出了I-圖象，如圖乙所示。分析圖象可知,當導體的電阻為___Ω時，通過它的電流為0.2 A；當電流分別為0.25 A和0.5 A時,接入電路的導體的電阻之比為____；實驗過程中,小明控制導體兩端的電壓為____V。12．圖是“探究電流與電阻的關系”的電路圖．將5Ω的定值電阻接入圖中A、B兩點間，正確操作后，電流表的示數為0.40A．接下來的操作是：斷開開關，將5Ω的定值電阻更換為10Ω的定值電阻，再將滑動變阻器的滑片P移到最___（選填“左”或“右”）端，然后閉合開關，移動滑片P，使電壓表示數為_____V時，讀出電流表的示數．13．在“探究電流與電阻關系”的實驗中：連接電路時，開關必須__________，閉合開關后，發現電壓表有示數且接近電源電壓，電流表無示數，其原因是____________。實驗過程中，將5Ω的電阻更換為10Ω的電阻時，應將滑動變阻器的滑片P向__________（選填“左”或“右”）端移動，使電壓表示數__________。14．如圖所示，這是“探究通過導體的電流與___________關系”的實驗電路和依據測得的實驗數據繪制的電流I隨電阻R變化的圖像，實驗中控制定值電阻R兩端的電壓為___________V。 15．小科利用器材探究通過M、N之間導體的電流與電壓的關系，部分電路如圖所示。（1）圖中M、N之間應連入______（填“定值電阻”或“小燈泡”）；（2）圖中M、N之間若接入定值電阻，閉合開關，當滑動變阻器滑片向左移動時，滑動變阻器兩端的電壓______（填變化情況）。 四、實驗題16．在探究“通過導體的電流跟電阻的關系”實驗中，已經備有的實驗器材有：學生電源、已調零的電流表和電壓表、滑動變阻器、阻值已知的定值電阻若干、開關和導線若干．小剛利用上述部分器材連接成了圖所示的電路。閉合開關S前，同組的小蘭指出電路連接有錯誤。（1）小蘭只改接了電路中的一根導線，電路便連接正確了，請你在圖中畫出她的改法______；（在錯接的導線上面×，然后畫出正確的接線）（2）請你在圖框內畫出正確的實驗電路圖______；（3）小蘭將電路連接的錯誤改正后開始實驗，在閉合開關S前，應使滑動變阻器的滑片P置于______端（選填“A”或“B”）；（4）以下是他們的部分實驗步驟，請你幫他們補充完整：①閉合開關S，并移動滑動變阻器的滑片P，使電壓表的示數為U，讀取電流表示數I。將R和I和U的數據記錄在表格中；②斷開開關S，______，滑片P調到阻值最大處；閉合開關S，______，將電阻R和電流I的數據記錄在表格中；③多次仿照步驟②操作，再做4次，將相應的電阻R和I的數據記錄在表格中；（5）畫出實驗數據記錄表______。17．小東同學做“探究電流與電壓關系”的實驗時，電路連接如圖所示。圖中電源電壓為6V，電阻R為10Ω。（1）在連接電路的過程中，開關必須處于___________狀態，滑動變阻器滑片P置于___________端（選填“A”或“B”）。（2）閉合開關后，調節滑動變阻器的滑片P到不同的位置，發現電流表無示數，電壓表有示數，產生這種現象的原因可能是：___________（選填“R斷路”或“R短路”）。（3）滑動變阻器在本實驗中除保護電路外，另一個主要作用是：___________。A．改變電阻R的阻值B．改變電阻R兩端的電壓C．控制通過電阻R的電流保持不變D．控制電阻R兩端的電壓保持不變（4）小東排除故障后完成實驗，記錄的實驗所數據如下表所示。依據表格數據請你判斷小東在實驗中選用的是哪種規格的滑動變阻器___________A．“10Ω，2A”                    B．“20Ω，1A”C．“50Ω，1A”                    D．“100Ω，0.5A”U/V1.02.03.04.05.06.0I/A0.10.20.30.40.50.6 18．如圖甲所示，在“探究電流與電阻的關系”實驗中，電源電壓為3V不變。（1）閉合開關后，發現電壓表有示數且接近電源電壓，電流表無示數，其原因是___________。（2）實驗過程中，將5Ω的電阻接入電路中，閉合開關調節滑動變阻器滑片P至適當位置，此時電流表示數如圖乙所示，則電流表示數為___________A，將5Ω的電阻更換為10Ω的電阻，閉合開關，應將滑動變阻器的滑片P向___________（選填“左”或“右”）端移動，使電壓表示數為___________V。（3）若滑動變阻器的規格為“50Ω 1A”，則為了完成實驗，接入電路中的定值電阻的最大阻值為___________Ω。（4）將5Ω和15Ω的電阻分別接入電路，控制電阻兩端的電壓不變，前后兩次滑動變阻器的電流之比是___________。若將5Ω的電阻接入電路時，電壓表示數為U1，更換為15Ω的電阻后，立即閉合開關，電壓表示數為U2，則U2___________3U1（選填“大于”“小于”或“等于”）。19．“探究電流與電阻、電壓的關系”實驗，某實驗小組設計了如圖所示電路。其中電路中的各元件參數為：電源電壓6V。定值電阻R（5Ω、10Ω、15Ω、20Ω），滑動變阻器銘牌“20Ω  1A”。 （1）這個電路中有一根導線接錯了，請?jiān)谶@根導線上打“×”，然后畫出正確的連接位置；（_______）（2）閉合開關S前，滑動變阻器滑片應處于最___________端（選填“左”或“右”）；（3）①小明將電路連接正確后，閉合開關，移動滑動變阻器滑片P，使定值電阻5Ω兩端的電壓為1.5V，記錄電流表的示數；②若滑動變阻器的滑片位置沒有改變，小明將5Ω電阻換成10Ω電阻，接下來應該將滑片向____（填“左”或“右”）移動，直到觀察到電壓表示數為1.5V時，記錄電流表示數；③小明將10Ω電阻換成15Ω電阻，閉合開關，重復實驗，得到表一中的數據，分析表中數據，可得出結論：________。表一電阻R/Ω51015電流I/A0.30.150.10（4）小麗在做此實驗時，每次只更換電阻，測得相應的電流值，如表二所示，根據表中數據，她無法得到與小明一樣的結論，其原因是_________。表二電阻R/Ω51015電流I/A0.30.20.15（5）某同學在實驗的過程中，根據實驗數據在圖甲中畫出了甲、乙、丙三個電阻的U-I圖像，在乙中畫出了圖像，根據圖甲可知三個導體中阻值最大的是___________（選填“甲”“乙”或“丙”），圖乙中陰影部分的面積表示___________。
參考答案1．D【詳解】在“探究電流與電阻的關系”實驗中，應保持電壓不變，改變電阻。根據實驗結論可知，當電壓一定時，通過導體的電流與導體的電阻成反比。故選D。2．B【詳解】由歐姆定律可知，導體中的電流的大小與導體兩端的電壓和導體的電阻大小有關，由控制變量法可知，在探究“導體中的電流跟導體兩端的電壓的關系”時，應保持R的阻值不變，改變R兩端的電壓，觀察導體電流的變化。故選B。3．D【詳解】研究電流跟電壓的關系時，應控制電阻的阻值不變，改變電阻兩端的電壓；甲：改變接入MN的串聯電池的個數，電源的電壓發生變化，R兩端的電壓發生變化，故甲可行； 乙：將電池與滑動變阻器串聯接入MN，移動滑動變阻器滑片P改變接入電路中的電阻，從而改變電路中的電流和R兩端的電壓， 故乙可行； 丙：將電池與不同阻值的定值電阻串聯接入MN，定值電阻的阻值不同，分得的電壓不同，定值電阻R兩端的電壓不同，故丙可行；故選D。4．A【詳解】A．電壓相同時甲電流大，根據，導體甲的電阻小于導體乙的電阻，故A錯誤，符合題意；B．由圖可知，通過導體甲的電流與其兩端的電壓圖像是一條過原點直線，所以通過導體甲的電流與其兩端的電壓成正比，故B正確，不符合題意；C．由圖可知，導體乙的兩端電壓為1V時，通過它的電流為0.1A，故C正確，不符合題意；D．將甲、乙兩導體并聯后接到電壓為3V的電源上時，干路中的電流為I=0.6A+0.3A=0.9A故D正確，不符合題意。故選A。5．A【詳解】A．在屏幕左側向下滑動，使手機屏的亮度變暗，從手機屏幕變暗的原因提出問題，“手機屏幕的亮度為什么暗了？”，這個問題具有探究價值又易于探究，故A符合題意；B．“手機屏幕的亮度與哪些因素有關？”這一問題太籠統，不容易探究，故B不符合題意；CD．“通過導體的電流與導體的電阻有什么關系？”和“通過導體的電流與導體的長度有什么關系？”這兩個問題與本題無關，故CD不符合題意。故選A。6．C【詳解】斷開開關，取下10Ω的電阻，改接為20Ω的電阻后，保持滑片的位置不變閉合開關，電路中的總電阻變大，由I可得，總電流變小，電流表示數變小，由U=IR可知變阻器兩端的電壓變小，由串聯電路電壓的規律可知R0兩端的電壓增大，即電壓表的示數增大，故C符合題意，ABD不符合題意。故選C。7．D【詳解】A．根據圖乙可知，該同學研究的是電流和電阻的關系，A錯誤；B．由圖乙知，電阻兩端的電壓始終保持UV=IR=0.1A×25Ω=……=0.5A×5Ω=2.5V故B錯誤；CD．根據串聯分壓原理可知，將定值電阻由5Ω改接成10Ω的電阻，電阻增大，其分得的電壓增大；探究電流與電阻的實驗中應控制電壓不變，即應保持電阻兩端的電壓不變，根據串聯電路電壓的規律可知應增大滑動變阻器分得的電壓，由分壓原理，應增大滑動變阻器連入電路中的電阻，所以滑片應向右端移動，使電壓表的示數為2.5V，故C錯誤，D正確。故選D。8．AD【詳解】由串聯分壓可知解得R=R滑AB．當換上20Ω的電阻接入A、B間時，變阻器的最小阻值是20Ω，滑動變阻器的最大電阻15Ω小于20Ω，雖調節滑動變阻器，但電壓表示數始終無法達到1.5V，將原滑動變阻器改換為新的“30Ω；1A”后重新調節，可以使電壓表達到1.5V，將原滑動變阻器改換為新的“10Ω；1A”后，變阻器的最大阻值小于20Ω，不能使電壓表達到1.5V，故A符合題意，B不符合題意；C．將電源更換為4.5V電壓后，由串聯分壓可知解得R′滑=2R當換上20Ω的電阻接入A、B間時R′滑=2R=2×20Ω=40Ω滑動變阻器的最大電阻15Ω小于40Ω，電壓表的示數不能達到1.5V，故C不符合題意；D．將換上的20Ω定值電阻更換為“15Ω”后，由串聯分壓可知解得R′′滑=15Ω滑動變阻器的最大電阻15Ω，電壓表示數可以達到1.5V，故D符合題意。故選AD。9．U    R2:R1    【詳解】[1]探究“電流跟電阻的關系”，要控制電阻兩端的電壓不變，用電阻R2替換電阻R1后,應調節滑片，使電壓表的示數為。[2]R1、R2兩端電壓相等，電流之比等于電阻比的倒數，即I1:I2=R2:R1。10．【詳解】由表數據知第一次實驗電壓與電流的比值為第二次實驗電壓與電流的比值為第三次實驗電壓與電流的比值為第四次實驗電壓與電流的比值為第五次實驗電壓與電流的比值為第六次實驗電壓與電流的比值為即電壓與電流的比值不變，故當導體電阻一定時通過導體的電流跟導體兩端電壓成正比，關系式 11．10    2∶1    2    【詳解】[1]由圖像可知，當電流為0.2A時，所對應的電阻的倒數為0.1，所以此時導體的電阻為10Ω。[2]同理，當電流分別為0.25A和0.5A時，可分別求出電阻分別為8Ω和4Ω，所以電阻之比為2︰1。[3]導體兩端的電壓為U=IR=0.2A×10Ω=2V 12．右    2    【詳解】研究“通過某導體的電流與電阻關系”時，應控制定值電阻兩端的電壓不變，改變電阻R的大小，分析電流與電阻的關系；當將A、B 兩點間5Ω的電阻更換為10Ω的電阻時，根據串聯分壓的特點，電壓表的讀數變大，為保證電壓不變，此時應將滑動變阻器接入電路的電阻也變大，向右滑動滑片，電壓表的示數仍為：U=IR=0.4A×5Ω=2V時，讀出電流表的示數，分析電流與電阻關系。13．斷開    R斷路    右    保持不變    【詳解】[1]為了保護電路，連接電路時，開關必須斷開。[2]閉合開關后，電流表無示數，說明了電路中出現了斷路，發現電壓表有示數且接近電源電壓，說明電壓表所在的電路是通，只能說明電壓表所測量的R斷路。[3]將5Ω的電阻更換為10Ω的電阻時，根據串聯分壓，電阻變大，電壓表的示數變大，而探究電流與電阻的關系，需要控制電壓不變，故需要增大滑動變阻器的阻值，從而降低了電壓表的示數，故將滑動變阻器的滑片向右滑動。[4]探究電流與電阻關系，電阻是變量，電阻兩端的電壓應該保持不變。14．電阻    3    【詳解】[1]如圖可知，橫坐標是電阻，縱坐標是電流，故探究的是電流與電阻的關系。[2]當電阻為5Ω時，電流為0.6A，則電壓為同理，當電阻為10Ω，電流為0.3A，電壓仍然為3V，故控制定值電阻R兩端的電壓為3V。15．定值電阻    減小    【詳解】（1）[1] 利用器材探究通過M、N之間導體的電流與電壓的關系，需要保持電阻一定，應選定值電阻；小燈泡的電阻會隨燈絲溫度的變化而變化。（2）[2]圖中M、N之間若接入定值電阻，閉合開關，當滑動變阻器滑片向左移動時，接入電路的電阻減小，電路中的電流增大，定值電阻兩端的電壓增大，根據串聯電路的電壓規律，滑動變阻器兩端的電壓減小。16．        A    更換阻值不同的另一定值電阻    移動滑動變阻器的滑片P，使電壓表的示數為U    電阻R/     電流I/A         【解析】【詳解】（1）[1] 原電路中，電流表與電阻并聯，電壓表串聯在電路中是錯誤的，電流表應與電阻串聯，電壓表與電阻并聯，據此進行改正，如圖（2）[2]根據實物連接情況，電流是從電源正極出發，依次流經開關、滑動變阻器、電流表、定值電阻回到負極，電壓表測R兩電壓，電路圖畫法如圖（3）[3] 為保護電路，在閉合開關S前，應使滑動變阻器的滑片P置于阻值最大處，故應置于A端。（4）[4] 本實驗是探究電流與電阻的關系，應該控制電壓一定，改變電阻，故應更換不同阻值的定值電阻。[5]因?yàn)楸緦?shí)驗要控制電壓一定，當改變定值電阻的阻值后，R兩端的電壓也會隨之改變，故為保持R兩端電壓一定，就需要移動滑動變阻器的滑片P，使R兩端電壓仍然為U保持不變。（5）[6]根據本實驗的要求，需要記錄的物理量主要是定值電阻R的阻值和對應的電流I，且需要多次實驗，設計如下電阻R/     電流I/A     17．斷開    A    R斷路    B    C    【詳解】（1）[1]在連接電路的過程中，為了保護電路中各元件不受損壞，開關必須處于斷開狀態。[2]由圖知，變阻器下端接了右端的B接線柱，為保護電路，閉合開關前，滑動變阻器應處在最大值，故滑片應移到A端。（2）[3]閉合開關，調節滑動變阻器的滑片P，電流表始終無示數，電壓表有明顯示數且始終不變，說明電壓表并聯的部分?jǐn)嗦?，電壓表被串?lián)在電路中，由于電壓表電阻很大，所以電路中電流很小，電流表無示數，故障可能是電阻R斷路。（3）[4]要探究電流與電壓的關系，需保持電阻不變，改變電阻兩端的電壓，從而改變通過電阻的電流表，所以滑動變阻器的作用是改變電阻R兩端的電壓，故B符合題意，ACD不符合題意。故選B。（4）[5]由表中數據可知，滑動變阻器最大分壓為此時電路中的電流滑動變阻器的阻值由以上分析可知滑動變阻器的阻值應不小于50Ω，允許通過的電流不小于0.6A，故C符合題意，ABD不符合題意。故選C。18．R斷路    0.3    右    1.5    50    3∶1    小于    【詳解】（1）[1]閉合開關后，發現電流表無示數，可能電路中出現斷路，電壓表有示數且接近電源電壓，其原因是電阻R斷路。（2）[2]由圖甲可知，電流表的量程是0~0.6A，分度值是0.02A，由圖乙可知，電流表示數為0.3A。[3][4]電壓表示數U=IR=0.3A×5Ω=1.5V根據串聯分壓原理可知，將定值電阻由5Ω改接成10Ω的電阻，電阻增大，其分得的電壓增大；探究電流與電阻的實驗中應控制電壓不變，應保持電阻兩端的電壓不變，根據串聯電路電壓的規律可知應增大滑動變阻器分得的電壓，由分壓原理，應增大滑動變阻器連入電路中的電阻，所以滑片應向右端移動，使電壓表的示數為1.5V。（3）[5]若滑動變阻器的規格為“50Ω 1A”，電阻兩端的電壓始終保持1.5V，根據串聯電路電壓的規律，變阻器分得的電壓U滑=U-UV=3V-1.5V=1.5V定值電阻的電壓為變阻器分得的電壓的1倍，根據分壓原理，當變阻器的最大電阻50Ω連入電路中時，對應的最大定值電阻為R定大=1×50Ω=50Ω則為了完成實驗連入電路中的定值電阻的最大阻值為50Ω。（4）[6]把5Ω和15Ω的電阻分別接入電路，控制電阻兩端的電壓不變，由可知，在電壓不變時，電流與電阻成反比，故前后兩次滑動變阻器的電流之比是I1∶I2=R2∶R1=15Ω∶5Ω=3∶1[7]若將5Ω的電阻接入電路時，電壓表示數為U1，設變阻器連入電路的電阻為R滑，由串聯電路的規律及歐姆定律得到①更換為15Ω的電阻后，立即閉合開關，同理，電壓表示數為②①÷②得故U2＜3U119．    左    左    當電壓一定時，通過導體的電流與導體的電阻成反比    沒有保持定值電阻兩端電壓一定    甲    定值電阻兩端電壓    【詳解】（1）[1]根據題意，當電流從正極出發，經過開關、電流表后，再經過定值電阻，然后經過滑動變阻器回到電源的負極，所以改正的方法如圖所示（2）[2] 閉合開關S前，滑動變阻器滑片應處于最大阻處，即最左端。（3）[3] 將5Ω電阻換成10Ω電阻，根據串聯電路分壓的規律，定值電阻兩端的電壓會大于1.5V，故接下來應該將滑片向阻值大的一端調，故應向左移。[4] 根據表一中的數據的關系，可得當電壓一定時，通過導體的電流與它的電阻成反比。（4）[5] 如果每次只更換電阻，不調動滑動變阻器的阻值，定值電阻兩端的電壓會改變，測得相應的電流值就不會和電阻成反比，所以原因是沒有保持定值電阻兩端電壓一定。（5）[6]根據圖像可知當電壓一定時，電流與電阻成反比，所以當電壓相同時，甲的電流最小，故其阻值最大。[7]陰影部分的面積即IR表示的物理量是電壓，所以這里表示的是定值電阻兩端的電壓。
