2021年福建省物理中考模擬試卷（四）（word版 含答案）

這是一份2021年福建省物理中考模擬試卷（四）（word版 含答案），共24頁。

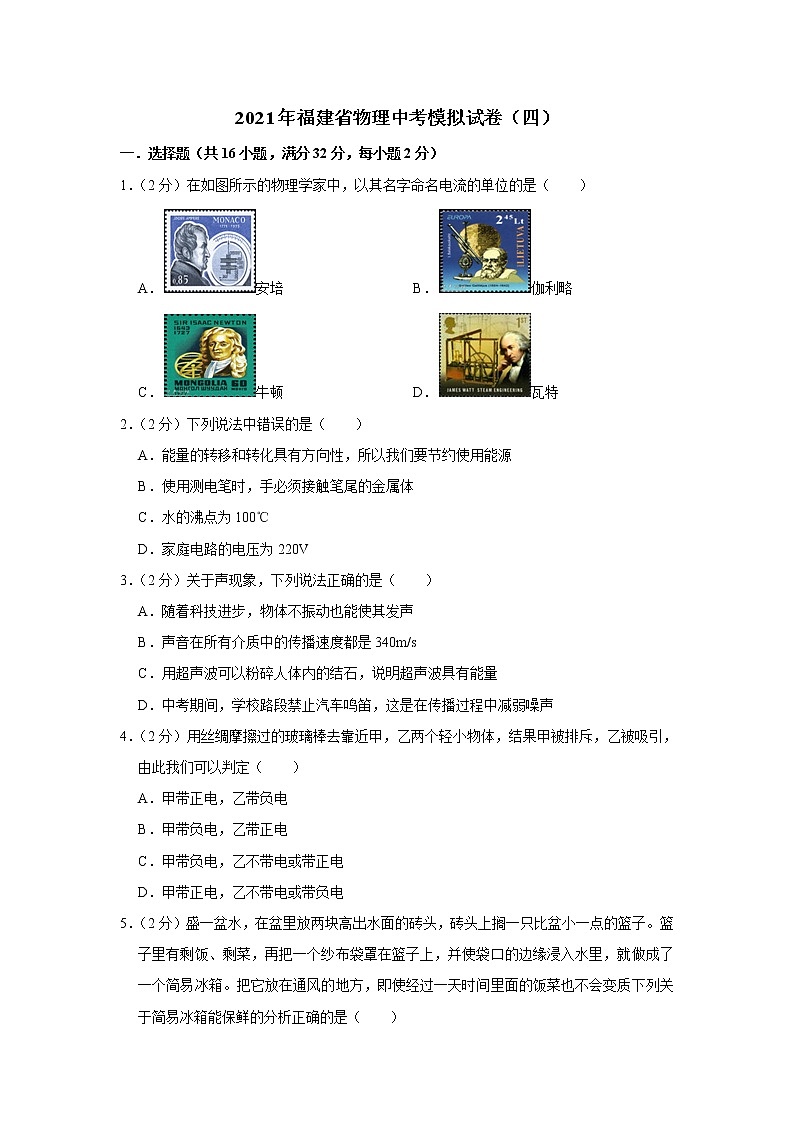

?2021年福建省物理中考模擬試卷（四）
一．選擇題（共16小題，滿分32分，每小題2分）
1．（2分）在如圖所示的物理學家中，以其名字命名電流的單位的是（　?。?br /> A．安培 B．伽利略
C．牛頓 D．瓦特
2．（2分）下列說法中錯誤的是（　?。?br /> A．能量的轉移和轉化具有方向性，所以我們要節約使用能源
B．使用測電筆時，手必須接觸筆尾的金屬體
C．水的沸點為100℃
D．家庭電路的電壓為220V
3．（2分）關于聲現象，下列說法正確的是（　?。?br /> A．隨著科技進步，物體不振動也能使其發聲
B．聲音在所有介質中的傳播速度都是340m/s
C．用超聲波可以粉碎人體內的結石，說明超聲波具有能量
D．中考期間，學校路段禁止汽車鳴笛，這是在傳播過程中減弱噪聲
4．（2分）用絲綢摩擦過的玻璃棒去靠近甲，乙兩個輕小物體，結果甲被排斥，乙被吸引，由此我們可以判定（　?。?br /> A．甲帶正電，乙?guī)ж撾?
B．甲帶負電，乙?guī)д?
C．甲帶負電，乙不帶電或帶正電
D．甲帶正電，乙不帶電或帶負電

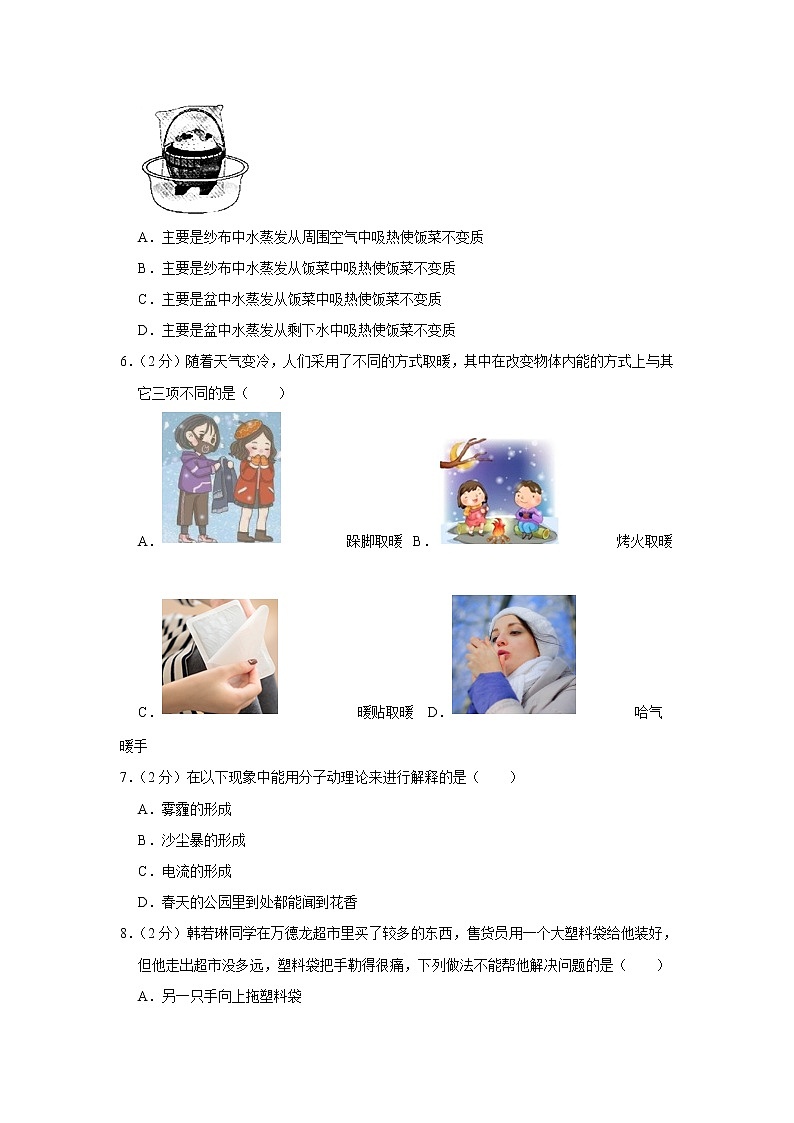

5．（2分）盛一盆水，在盆里放兩塊高出水面的磚頭，磚頭上擱一只比盆小一點的籃子?；@子里有剩飯、剩菜，再把一個紗布袋罩在籃子上，并使袋口的邊緣浸入水里，就做成了一個簡易冰箱。把它放在通風的地方，即使經過一天時間里面的飯菜也不會變質下列關于簡易冰箱能保鮮的分析正確的是（　?。?br />
A．主要是紗布中水蒸發從周圍空氣中吸熱使飯菜不變質
B．主要是紗布中水蒸發從飯菜中吸熱使飯菜不變質
C．主要是盆中水蒸發從飯菜中吸熱使飯菜不變質
D．主要是盆中水蒸發從剩下水中吸熱使飯菜不變質
6．（2分）隨著天氣變冷，人們采用了不同的方式取暖，其中在改變物體內能的方式上與其它三項不同的是（　?。?br /> A． 跺腳取暖 B． 烤火取暖
C． 暖貼取暖 D． 哈氣暖手
7．（2分）在以下現象中能用分子動理論來進行解釋的是（　?。?br /> A．霧霾的形成
B．沙塵暴的形成
C．電流的形成
D．春天的公園里到處都能聞到花香
8．（2分）韓若琳同學在萬德龍超市里買了較多的東西，售貨員用一個大塑料袋給他裝好，但他走出超市沒多遠，塑料袋把手勒得很痛，下列做法不能幫他解決問題的是（　?。?br /> A．另一只手向上拖塑料袋

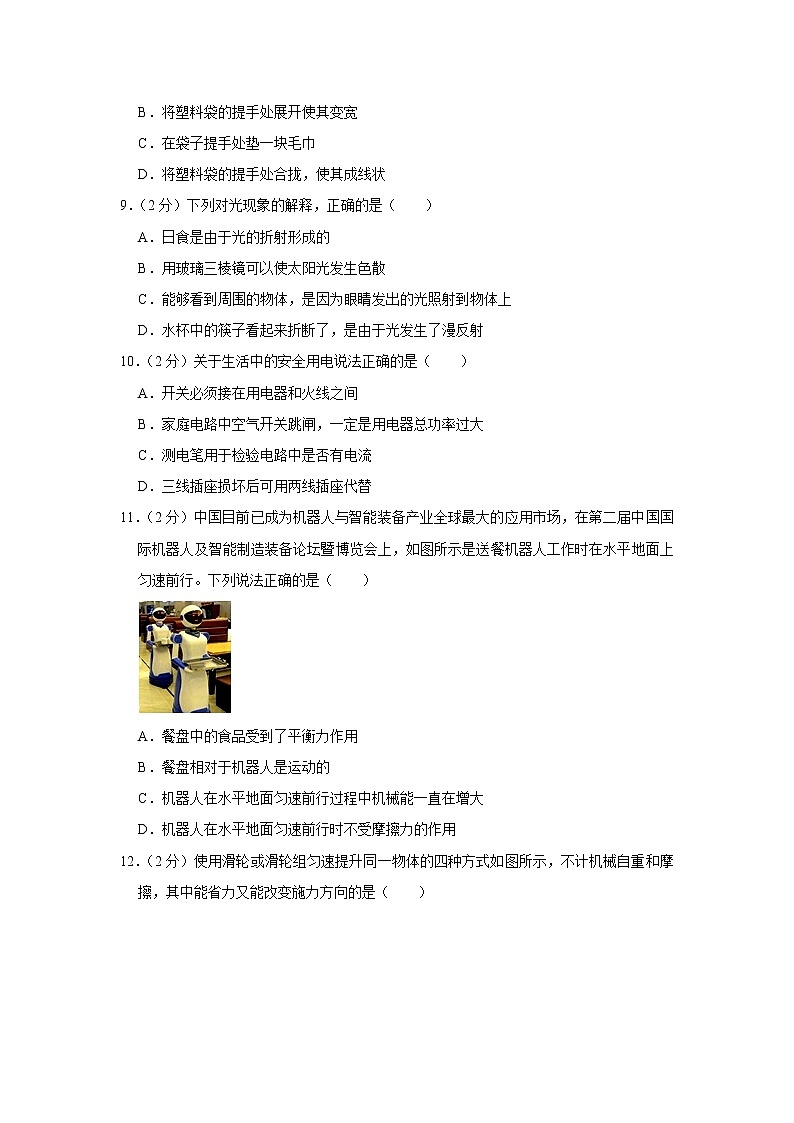

B．將塑料袋的提手處展開使其變寬
C．在袋子提手處墊一塊毛巾
D．將塑料袋的提手處合攏，使其成線狀
9．（2分）下列對光現象的解釋，正確的是（　?。?br /> A．日食是由于光的折射形成的
B．用玻璃三棱鏡可以使太陽光發生色散
C．能夠看到周圍的物體，是因為眼睛發出的光照射到物體上
D．水杯中的筷子看起來折斷了，是由于光發生了漫反射
10．（2分）關于生活中的安全用電說法正確的是（　?。?br /> A．開關必須接在用電器和火線之間
B．家庭電路中空氣開關跳閘，一定是用電器總功率過大
C．測電筆用于檢驗電路中是否有電流
D．三線插座損壞后可用兩線插座代替
11．（2分）中國目前已成為機器人與智能裝備產業全球最大的應用市場，在第二屆中國國際機器人及智能制造裝備論壇暨博覽會上，如圖所示是送餐機器人工作時在水平地面上勻速前行。下列說法正確的是（　?。?br />
A．餐盤中的食品受到了平衡力作用
B．餐盤相對于機器人是運動的
C．機器人在水平地面勻速前行過程中機械能一直在增大
D．機器人在水平地面勻速前行時不受摩擦力的作用
12．（2分）使用滑輪或滑輪組勻速提升同一物體的四種方式如圖所示，不計機械自重和摩擦，其中能省力又能改變施力方向的是（　?。?br /> A． B． C． D．
13．（2分）某同學在燒杯中裝某種液體，多次測出了燒杯和液體的總質量m及對應的液體體積V，并根據實驗數據作出如圖所示的“m﹣V”圖象，結合下面表格的內容，下列說法正確的是（　　）
一些物質的密度
物質種類
硫酸
水
煤油
植物油
密度（kg/m3）
1.8×103
1.0×103
0.8×103
0.9×103

A．該液體密度為1.8g/cm3
B．查表可知該液體硫酸
C．燒杯的質量為20g
D．50cm3的該液體質量為40g
14．（2分）在商場或超市的收銀臺常常能看到如圖所示的磁信息閱讀器，俗稱POS機。其工作原理是：當帶有磁條的銀行卡在閱讀器上刷過時，閱讀器的檢測頭就會產生感應電流，從而得到相應的信息。下面圖示的四個實驗中，能說明這一工作原理的是（　?。?br />
A．
B．
C．
D．
15．（2分）甲、乙是由同種材料制成的兩導體，若甲的電阻大于乙的電阻，則關于甲、乙的長度L及橫截面積S大小的情況，不可能存在的是（　?。?br /> A．L甲＞L乙，S甲＞S乙 B．L甲＜L乙，S甲＜S乙
C．L甲＞L乙，S甲＝S乙 D．L甲＜L乙，S甲＞S乙
16．（2分）如圖所示的電路中，電源電壓保持不變，閉合開關S，電路正常工作。過了一會兒，兩電表的示數都突然變大，則該電路中出現的故障可能是（　?。?br />
A．燈 L 發生了斷路 B．燈 L 發生了短路
C．電阻 R 出現斷路 D．電阻 R 出現短路
二．填空題（共4小題，滿分11分）
17．（2分）小莉家剛買了一臺空調，安裝時空調應該與其它用電器　 ?。ù?lián)/并聯），空調的金屬外殼應該　 　。若空調的額定功率是2500W，正常工作30min，消耗了　 　kW?h的電能。
18．（2分）甲、乙兩根長度和材料都相同的導體串聯后跟電源相連接。如果導體甲比導體乙粗，則通過兩導體的電流大小關系是I甲　 　I乙，在相同時間內，產生熱量的大小關系是Q甲　 　Q乙．（均填“大于”“等于”或“小于”）
19．（3分）重為12N的物塊，將其全部浸沒在水中時，它所排開的水受的重力為20N，則它受到的浮力為　 　N．放開物塊的瞬間，物塊所受合力的大小為　 　N，它將　 ?。ㄌ睢吧细　?、“懸浮”或“下沉”）。
20．（4分）一個人騎自行車前進，開始以2m/s的速度勻速走了20s，然后又以5m/s的速度勻速走了50m.則他在整個路程中是　 ?。ㄟx填“勻速“或“變速”）直線運動，全程的平均速度是　 　m/s。
三．作圖題（共2小題，滿分4分，每小題2分）
21．（2分）如圖，A為河底的鵝卵石，A’為河邊觀察者在B處看到的虛像，畫出入射光線和折射光線。

22．（2分）小明在探究“影響電磁鐵磁性強弱的因素”的實驗中，通電螺線管的磁感線如圖所示，請在圖中標出電源的正負極。

四．解答題（共1小題，滿分4分，每小題4分）
23．（4分）新冠肺炎疫情時期，很多人選擇居家隔離病毒，但免不了有需要外出辦事的時候。相比于公共交通，步行或自駕出行，可以降低交叉感染，自然就更安全些。請觀察小汽車的外型，判斷小汽車在水平路面高速行駛和靜止時，對地面的壓力哪一個大？為什么？

五．實驗探究題（共7小題，滿分31分）
24．（4分）如圖甲是小林同學探究“固體熔化時溫度變化規律”的實驗裝置。實驗時，他在燒杯中放入適量的水，用水浴法對物體加熱，觀察熔化過程中溫度變化的情況。

（1）實驗中，試管放在水中加熱，目的是　 　。
（2）小林根據實驗數據，畫出的該固體溫度隨時間
變化的圖象如圖乙所示。分析圖象可知，該固體
是　 ?。ㄟx填“晶體”或“非晶體”）。
（3）某時刻溫度計示數如圖甲所示，此時溫度是　 　℃，物質處于　 　態。
（4）實驗過程中如果觀察到試管內的固體熔化成液體后，繼續加熱最后液體沸騰，這說明試管內液體的沸點　 ?。ㄟx填“大于”、“小于”或“等于”）燒杯內水的沸點。實驗過程中，小林發現水面上方的燒杯壁上有水珠出現，你認為水珠應出現在燒杯的　 ?。ㄟx填“內壁”或“外壁”）。
25．（5分）小明發現橙子放入水中會下沉，于是想辦法測量它的密度。
（1）將托盤天平放在水平桌面上，將標尺上的游碼移至零刻線處，調節平衡螺母，直到指針在　 　表示天平平衡。
（2）用天平測量橙子質量，天平平衡時砝碼和游碼的示數如圖所示，橙子質量為　 　g，小明利用排水法測得橙子的體積為150cm3，則橙子的密度是　 　kg/m3。
（3）做實驗時，小明若先用排水法測出橙子的體積，接著用天平測出橙子質量，這樣測得的密度值將比真實值
　 　（選填“偏大”或“偏小”）
（4）小亮不用天平，利用彈簧測力計、細線、盛有水的大燒杯等器材，也巧妙測出了橙子的密度。（水的密度用ρ水表示）
①用彈簧測力計測出橙子的重力G。
②用彈簧測力計提著橙子緩慢浸入水中，直到橙子　 　，讀出彈簧測力計的示數F。
③橙子密度的表達式為　 　。（用測出的物理量和已知量的符號表示）

26．（4分）為了研究眼的成像原理，小科自主研制了如圖所示的實驗裝置。用水透鏡模擬眼的晶狀體，通過注水或抽水可改變水透鏡凸度大小。光屏和水透鏡固定在光具座如圖所示的位置。點燃蠟燭后，調節水透鏡凸度，直至光屏上成一個清晰倒立、　 ?。ㄌ睢胺糯蟆薄ⅰ暗却蟆被颉翱s小”）的實像。若將點燃的蠟燭向左移動一小段距離，要使光屏上重新得到清晰的像，應對水透鏡　 ?。ㄌ睢白⑺被颉俺樗保?。

27．（4分）如圖中的圖1、圖2所示，是“探究滑動摩擦力大小與什么因素有關”實驗。

（1）小明在第一次實驗中出現圖1所示的操作，他操作中的錯誤是　 　。糾正錯誤后，應用彈簧測力計拉著木塊做　 　運動。
（2）在圖2（a）、（b）、（c）三圖中，拉力分別是F1＝2N，F(xiàn)2＝3N，F(xiàn)3＝2.5N。分析、（b）兩圖可得：在接觸面粗糙程度相同時，　 　越大，滑動摩擦力越大；分析　 　兩圖可得：壓力一定時，接觸面粗糙程度越大，滑動摩擦力越大。
（3）下列現象中應用了圖2（a）、（c）實驗所得結論的是　 　。（選填字母）
A．打羽毛球時用力握緊球拍
B．足球守門員戴有防滑手套
C．騎自行車剎車時用力捏車閘
（4）將物塊切去一半后重復實驗，如圖2（d）所示，發現此時彈簧測力計的示數減小。小明由此得出結論：滑動摩擦力大小與接觸面積的大小有關。你認為他的結論是　 ?。ㄟx填“正確”或“錯誤”）的，原因是　 　。
28．（6分）小紅做“測量小燈泡電功率”實驗，實驗室有如下器材：3節新干電池（電源電壓恒為4.5V）、小燈泡（額定電壓為2.5V）、電流表、電壓表、開關各一個、規格為10Ω 0.6A的滑動變阻器各一個、導線若干。
（1）請你按照電路圖，用筆畫線代替導線，完成圖乙中實驗電路的連接。（要求P向左滑動時燈變暗）

（2）小紅實驗中閉合開關后，看到燈立即發出較亮的光，兩電表的指針立即偏轉到最右側，這一現象反映出小紅操作中存在的問題是　 ?。?br /> （3）小紅認識到問題所在后，加以改正后重新開始實驗，閉合開關后，緩慢移動滑動變阻器滑片P到某處，使電壓表示數為2.5V，此時電流表指針位置如圖乙所示，則小燈泡的額定功率為　 　W。
（4）若此實驗中電流表壞了，為了測出小燈泡的額定功率，小紅在原有器材的基礎上增加了一個R0＝5Ω的定值電阻，設計了如圖丙所示的電路和如下實驗方案：
①調節滑片，使電壓表的示數為小燈泡的額定電壓；
②保持滑片位置不變，只將電壓表a點改接到c點，測出定值電阻R0兩端的電壓U0；
③通過計算，可先求出電路中的電流I，就可得到小燈泡的額定功率P。
請你指出該設計方案中存在的兩個問題：　 ?。弧? 　。

（5）小紅繼續進行實驗，她又跟老師要了一個單刀雙擲開關，一個阻值合適的定值電阻R0′，她要求R0′阻值要　 ?。ㄐ∮?大于）R0＝5Ω，加上原有實驗器材，重新設計了如圖丁所示的電路，終于測出了燈泡的額定功率。請完成下列實驗步驟：
①閉合開關S1，將S2撥到觸點b，移動滑片，使電壓表的示數為　 　V；
②再將開關S2撥到觸點a，保持滑片的位置不動，讀出電壓表的示數U；
③燈泡額定功率的表達式為P額＝　 　（用已知量和測量量表示）。
29．（3分）如圖所示，密閉的玻璃罩內放有兩個實驗裝置：一個是正在播放音樂的手機，另一個是裝滿水的杯子，杯口用塑料薄片覆蓋并倒置懸掛在玻璃罩內。在用抽氣機不斷抽去罩內空氣的過程中，簡述觀察到的現象是：
（1）正在播放音樂的手機　 　；
（2）杯中的水和塑料薄片　 　。

30．（5分）U形管壓強計可以用來探究　 　壓強與哪些因素有關的實驗，實驗中判斷壓強大小是通過觀察U形管兩邊液面的　 　實現的；由圖、（b）、（c）所示現象，可得出的初步結論是　 　。

六．計算題（共3小題，滿分18分，每小題6分）
31．（6分）如圖所示，電源兩端的電壓U保持不變。閉合開關S、S1，電壓表示數為8V，電流表示數為2A．閉合開關S，斷開開關S1，電壓表示數為2V．求：
（1）電源兩端的電壓U。
（2）電阻R1的阻值。

32．（6分）某款油電混合動力小汽車，具有省油、能量利用率高等特點，其相關信息如下表，在某次水平道路測試中，該車以中速勻速行駛170km，共消耗汽油10L．測試過程中，內燃機既向車輪提供能量，又向蓄電池充電，同時蓄電池又將部分能量通過電動機向車輪輸送，此時，內燃機和電動機共同驅動車輛前進。之后，工作人員又進行了制動測試，描繪出了制動距離（從剎車開始到車停止的距離）與制動時的速度的關系圖象，如圖所示。
驅動模式
純電動
啟動、低速
油電混動
中速
純燃油
高速
汽車質量
1200kg
車輪與地面總接觸面積
0.096m2
（1）在內燃機工作的四個沖程中，　 　沖程把內能轉化為機械能；由圖象可知，車速越　 　，制動距離越長。
（2）該車空載靜止時，對水平地面的壓強是多少？（g取10N/kg）
（3）在水平道路中速勻速行駛測試中，若平均阻力為1000N，牽引力做的功是多少？
（4）在水平道路上中速勻速行駛測試中，若該車內燃機的效率為53%，此過程最終使蓄電池增加了多少能量？（忽略蓄電池和電動機的熱損失，ρ汽油＝0.7×103kg/m3，q汽油＝4.6×107J/kg）
33．（6分）小宇用如圖甲所示電路對一只標有“0.8”字樣的小燈泡L進行了測試，電源電壓恒為9V，電阻箱R0的阻值可在0﹣9999Ω之間調節，根據所測數據作出了燈絲的I﹣U圖象（如圖乙所示），求：
（1）小燈泡正常發光時的電阻及電路工作5min所消耗的電能；
（2）電流表示數為0.6A時，電阻箱的阻值及小燈泡的實際功率。


2021年福建省物理中考模擬試卷（四）參考答案
一．選擇題（共16小題，滿分32分，每小題2分）
1．解：A、安培的名字命名了電流的單位；
B、物理學上沒有將伽利略做為物理量的單位；
C、牛頓的名字命名了力的單位；
D、瓦特的名字命名了電功率的單位。
故選：A。
2．解：
A、能量的轉移與轉化具有方向性，如：消耗的內能不能收集起來再利用，因此要節約能源，故A正確；
B、使用測電筆時，筆尖接觸檢測的導線，手接觸筆尾金屬體，故B正確；
C、在標準氣壓下，水的沸點為100℃，氣壓不同，水的沸點不同，故C錯誤；
D、我國家庭電路的電壓為220V，故D正確。
故選：C。
3．解：A、物體的振動發出聲音，振動停止，發聲停止，因此物體不振動不能使其發聲，故A錯誤；
B、聲音在不同介質中的傳播速度不同，只有在15℃時，聲音在空氣中的傳播速度是340m/s，故B錯誤；
C、超聲波能擊碎人體內“結石”是因為聲波具有能量，故C正確；
D、學校路段禁止汽車鳴笛，這是在聲源處減弱噪聲，故D錯誤。
故選：C。
4．解：與絲綢摩擦過的玻璃棒帶的電荷是正電荷，用它去靠近甲和乙，甲被排斥，根據同種電荷相互排斥的特點說明甲與玻璃棒帶的是同種電荷，即甲帶正電；
乙被吸引，根據異種電荷相互吸引和帶電體具有吸引輕小物體的性質可知：乙可能帶負電荷、也可能不帶電。
故選：D。
5．解：A、B、在這種“簡易冰箱”中，水會沿著紗布的纖維結構“爬”上來，由于放在通風效果好的地方，空氣流通加快，能夠促進紗布纖維中水分蒸發，水蒸發吸收飯菜周圍空氣中的熱量，使得飯菜周圍的空氣溫度降低，從而使飯菜保持較低的溫度，這樣飯菜就不會變餿了。故A正確，B錯誤。
C、D、盆中水蒸發從盆底周圍吸收熱量，使得飯菜溫度稍有降低，由于盆中水的表面積比較小，且表面空氣的流動相對較慢，水的蒸發比較慢，不是使飯菜不變質的主要原因。故CD錯誤。
故選：A。
6．解：A、跺腳取暖是通過做功使內能增加；
BCD、烤火取暖、暖貼取暖和哈氣暖手都是通過熱傳遞使內能增加的。
由此可知，A選項與其它三個選項在改變物體內能的方式上是不同的。
故選：A。
7．解：A、霧霾是由無數小顆粒組成的，每個小顆粒都是由無數分子組成，霧霾的形成無法用分子動理論解釋，故A不符合題意；
B、沙塵暴屬于宏觀物體的運動，沙塵暴的形成無法用分子動理論解釋，故B不符合題意；
C、電流的形成是由于電荷的定向移動形成的，屬于電荷的移動，與分子動理論無關，故C不符合題意；
D、在公園里，由于花香分子在不停地做無規則運動，所以我們在各處可以聞到花香，故D符合題意。
故選：D。
8．解：感到手被塑料袋勒得很痛，說明塑料袋對手的壓強很大，解決的方法是設法減小壓強。
A、另一只手向上拖塑料袋，可減小物體對手的壓力，在接觸面積不變時可減小壓強。故A符合題意；
B、將塑料袋的提手處展開使其變寬，可以增大接觸面積，在壓力一定時可以減小壓強。故B符合題意；
C、在袋子提手處墊一塊毛巾，可以增大接觸面積，在壓力一定時可以減小壓強。故C符合題意；
D、將塑料袋的提手處合攏，使其成線狀，減小了受力面積，這樣在壓力一定時增大了壓強，手會感到更疼。故D不合題意。
故選：D。
9．解：A、光沿直線傳播，當遇到不透明的物體時，便在物體后形成影，日食和月食就是光的直線傳播產生的自然現象；故A錯誤；
B、太陽光能分解成紅橙黃綠藍靛紫七種顏色的光，所以太陽光由紅橙黃綠藍靛紫七種顏色的光組成，故B正確；
C、我們看到周圍的物體是由于物體反射的光線進入人的眼睛，故C錯誤；
D、插入水中的筷子，由于筷子反射的光在水面處發生光的折射，根據折射定律，折射角大于入射角，所以我們看到筷子變彎折，故D錯誤。
故選：B。
10．解：A、控制用電器的開關與用電器串聯，并接在火線和電燈之間。故A正確；
B、家庭電路中空氣開關跳閘，不一定是用電器總功率過大，也可能是電路中發生了短路。故B錯誤；
C、測電筆是用來辨別火線和零線的裝置，故C錯誤；
D、大功率或帶有金屬外殼的用電器，使用兩孔插座，沒有接地功能，用電器外殼帶電，會危及人身安全。故D錯誤。
故選：A。
11．解：A、由于餐盤處于勻速直線的運動狀態，所以是平衡狀態，即所受的力是平衡力，故A正確；
B、餐盤相對于機器人來說，其相對位置沒有改變，所以處于相對靜止狀態，故B錯誤；
C、機器人在水平地面勻速前行過程中質量不變，速度不變，動能不變，高度不變，重力勢能也不變，所以機械能不變，故C錯誤；
D、送餐機器人工作時在水平地面上勻速前行，與地面接觸，且有一個運動的趨勢，所以會受到摩擦力，故D錯誤。
故選：A。
12．解：A、是定滑輪，只能改變力的方向，不能省力，故A錯誤；
B、是滑輪組，與動滑輪相連的有2段繩子，動力的方向向下，可以省力，可以改變力的方向，故B正確；
C、是動滑輪，費力，能改變力的方向，故C錯誤；
D、是動滑輪，只能省力，不能改變力的方向，故D錯誤。
故選：B。
13．解：
由圖象知，燒杯的質量為25g，當液體的體積為25cm3時，燒杯和液體的總質量為45g，
液體的質量為：m＝m2﹣m1＝45g﹣25g＝20g，
液體的密度為：ρ＝＝＝0.8g/cm3，
對應給出的密度表可以確定這種液體可能是煤油；
則50cm3的該液體質量為：m′＝ρV′＝0.8g/cm3×50cm3＝40g。
故ABC錯誤，D正確。
故選：D。
14．解：當帶有磁條的銀行卡在閱讀器上刷過時，閱讀器的檢測頭就會產生感應電流，因此，閱讀器的檢測頭利用的原理是電磁感應現象。
A、如圖是奧斯特實驗，說明了電流周圍存在著磁場，故A錯誤；
B、該實驗是研究電磁鐵磁性強弱與線圈匝數的關系，故B錯誤；
C、如圖電路中有電源，說明了通電導體在磁場中受力而運動，故C錯誤；
D、如圖電路中沒有電源，閉合開關后，閉合電路的一部分導體在磁場中做切割磁感線運動時，導體中有感應電流產生，這是電磁感應現象，故D正確。
故選：D。
15．解：
甲、乙是由同種材料的兩根導體，相同橫截面積、長度越長，電阻越大；相同長度，橫截面積越小，電阻越大；根據題意可知，甲的電阻大于乙的電阻，不可能存在的關系是L甲＜L乙，S甲＞S乙．故D符合題意。
故選：D。
16．解：A、如果燈L發生了斷路，電流表示數變?yōu)榱?。此選項不符合題意；
B、如果燈L發生了短路，電流表示數變大，同時電壓表相當于測量電源電壓，故示數也變大。故正確。
C、如果R出現斷路，電流表示數變?yōu)榱?。此選項不符合題意；
D、如果R出現短路，電壓表示數為0，故此選項不符合題意；
故選：B。
二．填空題（共4小題，滿分11分）
17．解：安裝時空調應與其它用電器并聯，這樣工作時各用電器才會互不影響；
空調的金屬外殼應該接地，這樣可防止因外殼漏電而發生觸電事故；
空調的額定功率是P＝2500W＝2.5kW，
工作時間t＝30min＝0.5h，
則空調正常工作消耗的電能：
W＝Pt＝2.5kW×0.5h＝1.25kW?h。
故答案為：并聯；接地；1.25。
18．解：
由于兩導體串聯，根據串聯電路中電流的特點可知，電流是處處相等的，即：I甲＝I乙；
甲、乙兩導體的長度和材料都相同，導體甲比導體乙粗，即導體甲的橫截面積大，
所以甲導體的電阻比乙導體的電阻小，即：R甲＜R乙，
根據Q＝I2Rt可知，在相同時間內產生電熱的大小關系是Q甲＜Q乙；
故答案為：等于；小于。
19．解：物塊全部浸沒在水中時，由阿基米德原理知，受到的浮力：
F?。紾排＝20N，
放開物塊的瞬間，物塊所受的合力：
F合＝F浮﹣G＝20N﹣12N＝8N，
合力的方向豎直向上，則物塊將上浮。
故答案為：20；8；上浮。
20．解：由題意可知，在不同的時間內，運動的速度是不同的，所以是變速直線運動；
由v＝可知，開始20s的路程為：s1＝v1t1＝2m/s×20s＝40m；
以5m/s的速度勻速走了50m，則所用的時間為：t2＝＝＝10s；
總路程s＝s1+s2＝40m+50m＝90m；
總時間為：t＝t1+t2＝20s+10s＝30s；
全程平均速度：v＝＝＝3m/s。
故答案為：變速；3.
三．作圖題（共2小題，滿分4分，每小題2分）
21．解：連接A′B，與水面的交點為折射點，折射點與B點間的連線為折射光線；然后連接A與折射點，即為入射光線，如圖所示：

22．解：磁感線總是從磁體的N極出發、回到S極，所以螺線管的左端為S極、右端為N極；右手握住螺線管，大拇指指向螺線管的右端（N極），根據四指的彎向可以標出螺線管的電流方向，如下圖所示：

四．解答題（共1小題，滿分4分，每小題4分）
23．答：靜止時對路面的壓力大。
因為小汽車在水平路面靜止時，對地面的壓力等于重力；小汽車外型是流線型，高速行駛時，相同時間內，空氣經過上方的路程比下方路程長，流速大，根據“流速越大壓強越小”原理可知，流過汽車的空氣產生向上的壓強差，汽車就會受到向上的壓力，汽車高速行駛對地面的壓力減小。
五．實驗探究題（共7小題，滿分31分）
24．解：（1）實驗中，試管放在水中加熱，目的是使被加熱的物體均勻受熱；
（2）由乙圖知，該固體在熔化過程不斷吸熱，但溫度保持50℃不變，所以該固體是晶體，它的熔點為50℃。
（3）由圖甲可知，溫度計的分度值為1℃，溫度在0℃以上，故示數為25℃，溫度低于該物質的熔點，所以它處于固態；
（4）燒杯中的水可以由酒精燈不斷吸收熱量達到沸點而沸騰，溫度不再變化，如果試管中的液體的沸點低于水的沸點，根據熱傳遞需要有溫度差的條件，試管內液體是能從燒杯繼續吸熱的，也就可以沸騰，就說明水的沸點高于試管中液體的沸點。
小林發現水面上方的燒杯壁上有水珠出現，杯內溫度高，杯內的水蒸氣遇冷液化成小水珠附著在玻璃的 內壁。
故答案為：（1）使被加熱的物體均勻受熱； （2）晶體；（3）25； 固； （4）小于； 內壁。
25．解：（1）將托盤天平放在水平桌面上，將標尺上的游碼移至零刻線處，調節平衡螺母，直到指針在分度盤中央表示天平平衡。
（2）圖中天平的示數為100g+50g+10g+2g＝162g；
橙子的密度ρ＝＝＝1.08g/cm3＝1.08×103kg/m3。
（3）若先用排水法測出橙子的體積，接著用天平測出橙子質量，由于橙子上沾有水，則測出的橙子的質量偏大，
由ρ＝可知，這樣測得的密度值將比真實值偏大；
（4）①用彈簧測力計測出橙子的重力G，橙子的質量m＝。
②用彈簧測力計提著橙子緩慢浸入水中，直到橙子浸沒水中，此時橙子排開水的體積就等于橙子的體積，讀出彈簧測力計的示數F。
橙子受到的浮力為：F?。紾﹣F。
F?。溅阉甮V排＝G﹣F，
橙子浸沒在水中，
橙子的體積：V＝V排＝
橙子的密度：ρ＝＝＝?ρ水。
故答案為：（1）分度盤中央；（2）162；1.08×103；（3）偏大；（4）浸沒水中；?ρ水。
26．解：（1）由圖可知，物距大于像距，并且能在光屏上成實像，所以物距一定是在二倍焦距之外，所以成的是倒立、縮小的實像；
（2）向左移動蠟燭，即此時的物距變大，像距應該變小，即光屏應該向左移動，才能使得像清晰，但若保持光屏和透鏡不變，仍使得像成在光屏上，即需要讓凸透鏡的會聚能力減弱，即需要讓凸透鏡變薄，故應該向外抽水。
故答案為：縮?。?抽水。
27．解：（1）由圖1知，彈簧測力計沒有水平拉動木塊，即使木塊進行勻速直線運動，木塊受到的拉力和滑動摩擦力也不是平衡力，因為它們不在同一直線上。所以要使滑動摩擦力等于彈簧測力計的示數，彈簧測力計要水平拉動木塊，使木塊在水平面上進行勻速直線運動；
（2）在圖2（a）、（b）、（c）三圖中，拉力分別是F1＝2N，F(xiàn)2＝3N，F(xiàn)3＝2.5N。分析、（b）兩圖，接觸面粗糙程度相同，b中壓力大，因F1＝2N＜F2＝3N，故得出在接觸面粗糙程度相同時，壓力越大，滑動摩擦力越大；
研究滑動摩擦力大小與接觸面粗糙程度的關系時，要控制壓力大小相同，故分析、（c）可得：在壓力一定時，接觸面粗糙程度越大，滑動摩擦力越大；
（3）由、（c）兩實驗可得：在壓力一定時，接觸面粗糙程度越大，滑動摩擦力越大；
A．打球時用力握緊球拍，是通過增大壓力來增大摩擦力，不符合題意；
B．足球守門員戴有防滑手套，在壓力一定時，通過增大接觸面的粗糙程度來增大摩擦力，符合題意；
C．騎自行車剎車時用力捏車閘，是通過增大壓力來增大摩擦力，不符合題意；
選B；
（4）要探究③，即滑動摩擦力大小與接觸面積大小的關系，應控制壓力大小和接觸面的粗糙程度不變，只改變接觸面積，而他將木塊切去一半，接觸面積變化的同時壓力也發生了變化，即沒有控制壓力大小相同，所以他的結論不可靠。
故答案為：（1）彈簧測力計未沿水平方向拉動；勻速直線；（2）壓力；（a）、（c）；（3）B；（4）錯誤；沒有控制壓力大小相同。
28．解：（1）小燈泡的右接線柱與滑動變阻器的右側的下接線柱相連；已知小燈泡的額定電壓為2.5V，故選0～2.5V的量程，把電壓表并聯在燈泡兩端，如下圖：

（2）連接電路后，燈泡立即發出明亮的光，兩電表的指針立即偏轉到最右側，說明電路中電阻較小，故問題為：閉合開關前，滑動變阻器滑片未至于最大阻值處；
（3）電流表量程為0～0.6A，分度值為0.02A，由圖乙可得電流表的示數為0.5A，燈泡的額定功率為P＝UI＝2.5V×0.5A＝1.25W；
（4）由題意知，電源電壓約為4.5V，燈泡正常發光時電阻為RL＝＝＝5Ω，
當變阻器電阻為零時，設燈泡兩端的電壓為UL，根據串聯電路電流相等的特點有：
＝，即：＝，
解得：UL＝2.25V，所以無論怎樣調節變阻器，都不能使燈泡正常發光；
保持滑片位置不變，只將電壓表的a點接線改接到c點，電壓表的正負接線柱接反，無法測出R0兩端的電壓；
（5）由（4）可知，要使小燈泡兩端的電壓等于額定電壓，應使R0′兩端的電壓小于小燈泡兩端電壓，故R0′阻值要小于R0＝5Ω；
①閉合開關S1，將S2撥到觸點b，移動滑片，使電壓表的示數為2.5V；
②再將開關S2撥到觸點a，保持滑片的位置不動，讀出電壓表的示數U；
③根據串聯電路電壓的規律，此時定值電阻R0′兩端的電壓：U0＝U﹣U額＝U﹣2.5V，
通過燈泡的電流：I額＝I0＝＝，
則小燈泡額定功率：P額＝U額I額＝。
故答案為：
（1）如上圖；
（2）閉合開關前，滑動變阻器滑片未至于最大阻值處；
（3）1.25；
（4）無論怎樣調節變阻器，都不能使燈泡正常發光；只將電壓表的a點接線改接到c點，電壓表的正負接線柱接反；
（5）小于； 2.5；。
29．解：（1）用抽氣機將玻璃罩內的空氣抽出，空氣越來越少，鈴聲逐漸變小；
（2）塑料薄片受到水向下的壓力與向上的大氣壓力保持平衡，當不斷抽去罩內空氣時，罩內壓強減小，大氣壓力減小，塑料薄片會落下來，水會流出來。
故答案為：（1）聲音逐漸減??；（2）掉落。
30．解：U形管壓強計是探究液體內部壓強的儀器；
用手按壓強計的橡皮膜，U形管內水面出現高度差，即將液體壓強的大小轉化為U形管中兩邊液面的高度差，所以實驗中判斷壓強大小是通過觀察U形管兩邊液面的高度差實現的；
比較、（b）、（c）圖可知，液體密度相同，金屬盒所處的深度相同，方向不同，U形管中液面的高度差相同（即壓強相同），可以得到的結論是：液體內部向各個方向都存在壓強，且同一深度向各個方向的壓強相等。
故答案為：液體內部；高度差；液體內部向各個方向都存在壓強，且同一深度向各個方向的壓強相等。
六．計算題（共3小題，滿分18分，每小題6分）
31．解：
（1）由圖可知，當閉合開關S、S1，只有R2接入電路中，R1被短路，電壓表測其兩端電壓，即電源兩端的電壓，所以電源電壓U＝8V；
（2）由歐姆可得R2的電阻：
R2＝＝＝4Ω；
當閉合開關S，斷開開關S1，兩電阻串聯，電壓表測R2兩端電壓，電流表測電路中電流，
由串聯電路的電流特點和歐姆定律可得，電路中的電流：
I′＝I1′＝I2′＝＝＝0.5A，
由串聯電路的電壓特點可知：
U1＝U﹣U2＝8V﹣2V＝6V，
R1的阻值：
R1＝＝＝12Ω。
答：（1）電源兩端的電壓U為8V。
（2）電阻R1的阻值為12Ω。
32．解：
（1）內燃機工作時，做功沖程中高溫高壓的燃氣推動活塞向下運動，將內能轉化為機械能；
由圖象可知，車速越大，制動距離越長；
（2）該車空載靜止時，對水平地面的壓力：
F＝G＝mg＝1200kg×10N/kg＝12000N，
對水平地面的壓強：
p＝＝＝1.25×105Pa；
（3）因汽車勻速行駛時處于平衡狀態，受到的牽引力和阻力是一對平衡力，
所以，汽車的牽引力F牽＝f＝1000N，
由題知，該車以中速勻速行駛170km，則汽車牽引力做的功：
W機械＝F牽s＝1000N×170×103m＝1.7×108J；
（4）由ρ＝可知，汽車消耗汽油的質量：
m汽油＝ρ汽油V＝0.7×103kg/m3×10×10﹣3m3＝7kg，
汽油完全燃燒放出的熱量：
Q放＝m汽油q汽油＝7kg×4.6×107J/kg＝3.22×108J，
由η＝×100%可得，內燃機輸出的有用能量：
W有用＝Q放η＝3.22×108J×53%＝1.7066×108J，
最終蓄電池增加的能量：
W電＝W有用﹣W機械＝1.7066×108J﹣1.7×108J＝6.6×105J。
答：（1）做功；大；
（2）該車空載靜止時，對水平地面的壓強是1.25×105Pa；
（3）在水平道路中速勻速行駛測試中，若平均阻力為1000N，牽引力做的功是1.7×108J；
（4）此過程最終使蓄電池增加了6.6×105J能量。
33．解：（1）由圖象可知，通過燈泡的電流IL＝0.8A時，燈泡兩端的電壓UL＝8V，
由I＝可得，燈泡正常發光時的電阻：
RL＝＝＝10Ω；
則電路工作5min所消耗的電能：
W＝UIt＝9V×0.8A×5×60S＝2160J；
（2）由圖象可知，通過燈泡的電流I＝0.6A時，燈泡兩端的電壓UL′＝3V，
由甲圖可知：小燈泡與電阻箱R0串聯。則根據串聯電路的總電壓等于各電阻兩端的電壓之和可知：
電阻箱R0兩端的電壓U阻＝U﹣UL′＝9V﹣3V＝6V，
由I＝得：R阻＝＝＝10Ω；
小燈泡的實際功率PL實＝UL′I＝3V×0.6A＝1.8W。
答：（1）小燈泡正常發光時的電阻為10Ω；電路工作5min所消耗的電能為2160J；
（2）電流表示數為0.6A時，電阻箱的阻值為10Ω；小燈泡的實際功率為1.8W。
