物理九年級全冊第三節 科學探究：電動機為什么會轉動教案設計

這是一份物理九年級全冊第三節 科學探究：電動機為什么會轉動教案設計，共5頁。教案主要包含了知識與技能，過程與方法，情感、態度與價值觀，自主學習，合作探究，教師點撥，跟進訓練等內容，歡迎下載使用。

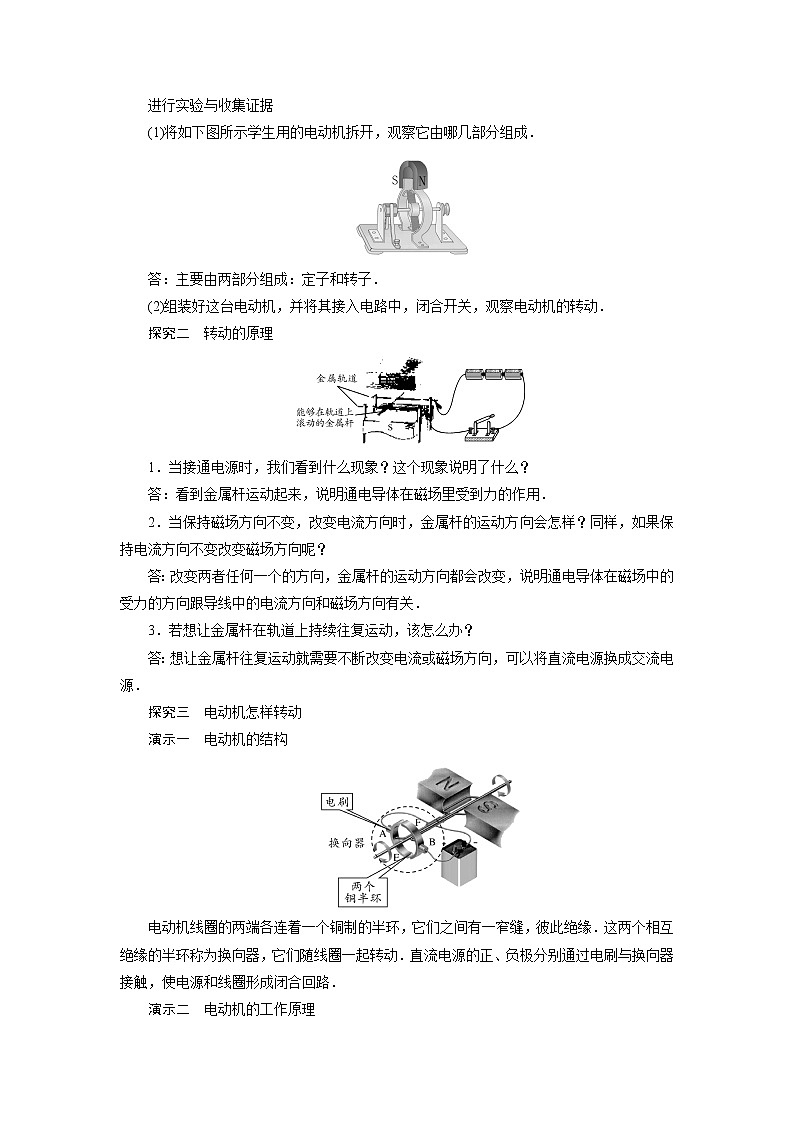

第3節　科學探究：電動機為什么會轉動教學目標【知識與技能】1．通過實驗，知道通電導線在磁場中受到力的作用．2．知道通電導線在磁場中受力方向與電流及磁場的方向都有關系．3．了解電動機的基本構造以及換向器在直流電動機中的作用．【過程與方法】1．經歷探究的過程，體會觀察與分析的重要性．2．經歷模擬電動機的過程，從而培養學生的動手能力及分析問題、解決問題的能力．【情感、態度與價值觀】通過了解知識如何轉化成實際技術應用的過程，進一步提高學習科學技術知識的興趣．重點難點【重點】通電導線在磁場中受到力的作用．【難點】電動機能夠持續轉動的原因．教學過程知識點　電動機為什么會轉動【自主學習】閱讀課本P149－151，完成以下問題：1．磁場對通電導體具有力的作用．通電導體在磁場里受力的方向跟電流方向和磁場方向有關．2．電動機工作時是電能轉化為機械能.3．電動機線圈的兩端各連著一個銅制的半環，它們之間有一窄縫，彼此絕緣．這兩個相互絕緣的半環稱為換向器.4．線圈轉動中有一個特殊位置叫平衡位置，此時兩根線圈中無電流，線圈不受力的作用，線圈是靠慣性越過這個位置的．【合作探究】探究一　觀察并研究電動機的結構提出問題電動機內部結構是怎樣的？它是由哪些部件組成，它們各起什么作用？電動機是怎樣轉起來的？進行實驗與收集證據(1)將如下圖所示學生用的電動機拆開，觀察它由哪幾部分組成．答：主要由兩部分組成：定子和轉子．(2)組裝好這臺電動機，并將其接入電路中，閉合開關，觀察電動機的轉動．探究二　轉動的原理1．當接通電源時，我們看到什么現象？這個現象說明了什么？答：看到金屬桿運動起來，說明通電導體在磁場里受到力的作用．2．當保持磁場方向不變，改變電流方向時，金屬桿的運動方向會怎樣？同樣，如果保持電流方向不變改變磁場方向呢？答：改變兩者任何一個的方向，金屬桿的運動方向都會改變，說明通電導體在磁場中的受力的方向跟導線中的電流方向和磁場方向有關．3．若想讓金屬桿在軌道上持續往復運動，該怎么辦？答：想讓金屬桿往復運動就需要不斷改變電流或磁場方向，可以將直流電源換成交流電源．探究三　電動機怎樣轉動演示一　電動機的結構電動機線圈的兩端各連著一個銅制的半環，它們之間有一窄縫，彼此絕緣．這兩個相互絕緣的半環稱為換向器，它們隨線圈一起轉動．直流電源的正、負極分別通過電刷與換向器接觸，使電源和線圈形成閉合回路．演示二　電動機的工作原理(1)如圖甲所示，線圈處于此位置時，半環F跟電刷A接觸，半環E跟電刷B接觸，通電后線圈中電流從半環E流向半環F，線圈的ab邊受到一個向上的力，cd邊受到一個向下的力，線圈順時針方向轉動．甲 (2)如圖乙所示，線圈轉至平衡位置時，兩電刷跟兩個半環間絕緣部分接觸，線圈中無電流，線圈不受力的作用．但線圈由于慣性會繼續轉動，從而越過平衡位置．乙 (3)如圖丙所示，線圈越過平衡位置后，半環E變?yōu)楦娝?/span>A接觸，半環F變?yōu)楦娝?/span>B接觸．由于換向器的作用，線圈中的電流變?yōu)閺陌氕h(huán)F流向半環E.線圈仍然沿順時針方向轉動．丙 (4)如圖丁所示，線圈又轉至平衡位置時，其情況與圖乙相似．線圈由于慣性越過平衡位置后，線圈中的電流又從半環E流向半環F，其情況又和圖甲一樣．丁 1．電動機的工作原理是什么？答：電動機是根據通電線圈在磁場中受力的作用而發生轉動的原理制成的．2．換向器的作用是什么？答：換向器的作用就是能不斷改變電流的方向．【教師點撥】1．實驗室的電動機是簡易的模型，實際的電動機的結構遠比我們所說的復雜．2．磁場對通電導體具有力的作用，其作用的方向與電流的方向、磁場的方向有關．3．電動機工作原理：通電導體在磁場中受到力的作用使線圈轉動，同時通過換向器及時改變線圈中的電流方向，以保持線圈的持續轉動．知識拓展　揚聲器是怎樣發聲的揚聲器的結構：由固定的永久磁體、線圈、錐形紙盆構成．工作原理：當線圈中通有電流時，線圈受到磁體的力而運動 .由于通過線圈中的電流是交變電流，它的方向不斷變化，線圈就不斷地來回振動，帶動紙盆也來回振動，于是揚聲器就發出了聲音．【跟進訓練】1. (多選)要改變直流電動機轉向，可以采用 (AB)A．改變電流方向，其他不變B．改變磁場方向，其他不變C．增大電流強度D．同時改變電流方向和磁場方向2．如圖所示是直流電動機的模型，閉合開關后線圈順時針轉動．現要線圈逆時針轉動，下列方法中可行的是(A)A．只改變電流方向B．只改變電流大小C．換用磁性更強的磁體D．對換磁極同時改變電流方向課堂小結1．電動機的結構2．電動機轉動的原理磁場對通電導體有力的作用，其作用的方向與電流的方向、磁感線的方向有關．3．電動機怎樣轉動電動機持續轉動的原理及換向器的作用．練習設計完成本課對應訓練．溫馨提示：實驗視頻見課件．
