2021年寧夏吳忠市第一中中考物理二?！驹嚲?答案】

這是一份2021年寧夏吳忠市第一中中考物理二?！驹嚲?答案】，共19頁。

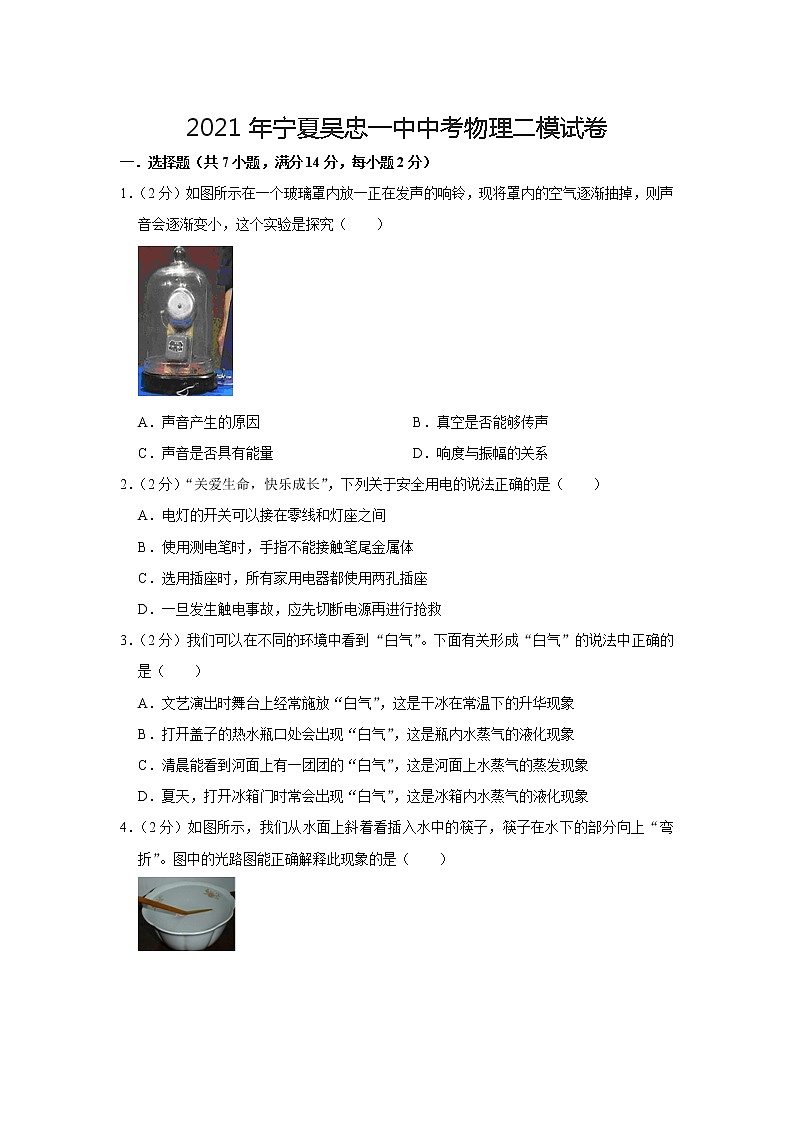

?2021年寧夏吳忠一中中考物理二模試卷
一．選擇題（共7小題，滿分14分，每小題2分）
1．（2分）如圖所示在一個玻璃罩內放一正在發聲的響鈴，現將罩內的空氣逐漸抽掉，則聲音會逐漸變小，這個實驗是探究（　?。?br />
A．聲音產生的原因 B．真空是否能夠傳聲
C．聲音是否具有能量 D．響度與振幅的關系
2．（2分）“關愛生命，快樂成長”，下列關于安全用電的說法正確的是（　?。?br /> A．電燈的開關可以接在零線和燈座之間
B．使用測電筆時，手指不能接觸筆尾金屬體
C．選用插座時，所有家用電器都使用兩孔插座
D．一旦發生觸電事故，應先切斷電源再進行搶救
3．（2分）我們可以在不同的環境中看到“白氣”。下面有關形成“白氣”的說法中正確的是（　?。?br /> A．文藝演出時舞臺上經常施放“白氣”，這是干冰在常溫下的升華現象
B．打開蓋子的熱水瓶口處會出現“白氣”，這是瓶內水蒸氣的液化現象
C．清晨能看到河面上有一團團的“白氣”，這是河面上水蒸氣的蒸發現象
D．夏天，打開冰箱門時常會出現“白氣”，這是冰箱內水蒸氣的液化現象
4．（2分）如圖所示，我們從水面上斜著看插入水中的筷子，筷子在水下的部分向上“彎折”。圖中的光路圖能正確解釋此現象的是（　?。?br />

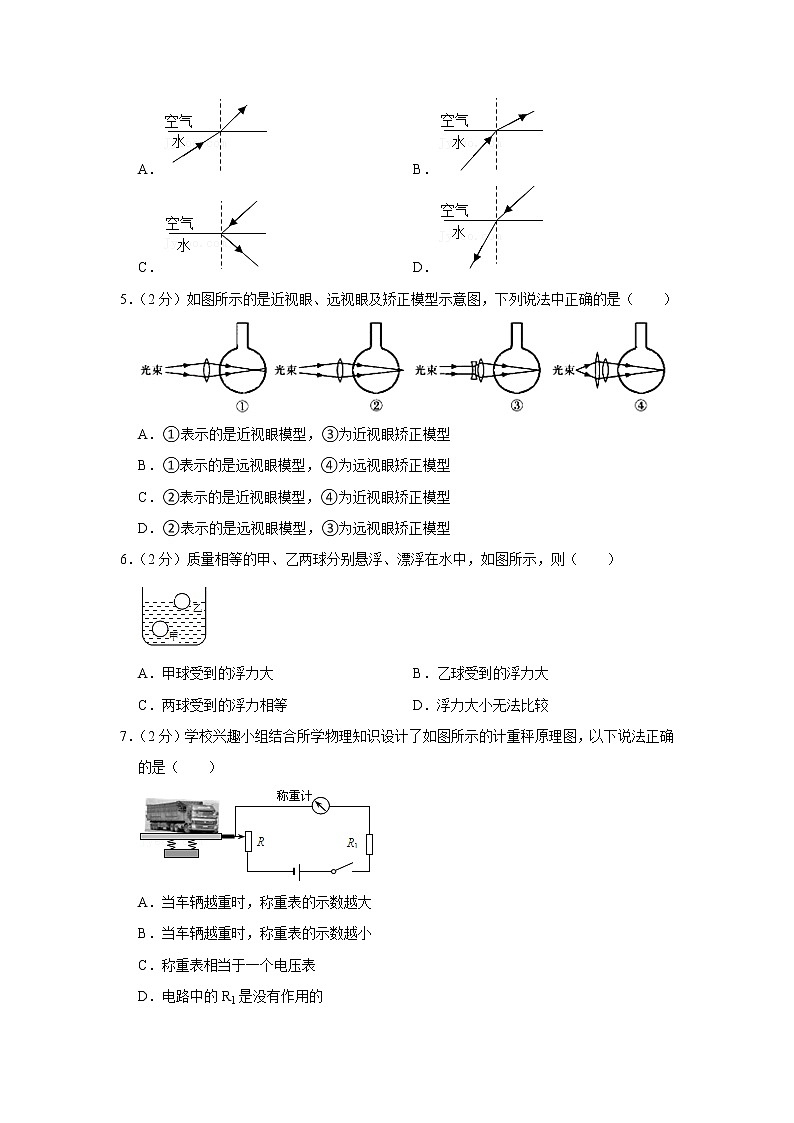

A． B．
C． D．
5．（2分）如圖所示的是近視眼、遠視眼及矯正模型示意圖，下列說法中正確的是（　?。?br />
A．①表示的是近視眼模型，③為近視眼矯正模型
B．①表示的是遠視眼模型，④為遠視眼矯正模型
C．②表示的是近視眼模型，④為近視眼矯正模型
D．②表示的是遠視眼模型，③為遠視眼矯正模型
6．（2分）質量相等的甲、乙兩球分別懸浮、漂浮在水中，如圖所示，則（　?。?br />
A．甲球受到的浮力大 B．乙球受到的浮力大
C．兩球受到的浮力相等 D．浮力大小無法比較
7．（2分）學校興趣小組結合所學物理知識設計了如圖所示的計重秤原理圖，以下說法正確的是（　?。?br />
A．當車輛越重時，稱重表的示數越大
B．當車輛越重時，稱重表的示數越小
C．稱重表相當于一個電壓表
D．電路中的R1是沒有作用的
二．填空題（共1小題，滿分4分，每小題4分）
8．（4分）在綿陽很多商場安裝了如圖甲所示的“聰明的電梯”，沒人和有人時，電梯運行的速度會發生變化。愛探索的小剛在網絡上搜索到了這種電梯的簡易控制電路如乙圖所示，R是一個壓敏電阻，其電阻阻值隨壓力的增大而減小。當人走下電梯后，電磁鐵的磁性變　 　（選填“強”或“弱”）。電動機的轉速變　 ?。ㄟx填“快”、“慢”或“不變”）

三．填空題（共6小題，滿分11分）
9．（1分）小明和同學騎車去田間觀賞油菜花，陣陣花香撲鼻，這是由于分子 　 　，以小明為參照物，油菜花是 　 　的。
10．（2分）“嫦娥一號”衛星在繞月飛行的1年時間里，可能會遭遇兩次月食，月食是由于太陽光沿　 　傳播被　 　擋住不能照射到衛星表面，衛星表面的溫度會急劇下降，內能　 　（選填“增大”、“減小”或“不變”）。
11．（2分）放暑假了，小明乘坐“和諧號”動車組外出旅游。列車開動后，小明看到窗外的人群在往后退，這是以　 　為參照物；若以站臺為參照物，則小明是　 　的。
12．（1分）發現有人中暑時，常常把患者扶到通風處，并在患者身上擦酒精，這里利用酒精蒸發　 　，來降低人體的溫度。
13．（2分）在石渠縣城煮飯時要用高壓鍋，否則就會成為夾生飯，這是因為石渠縣城海拔較高，氣壓較　 ?。ㄟx填“高”或“低”），使水的沸點　 ?。ㄟx填“升高”或“降低”）的緣故。
14．（3分）將重為6N，體積為1.0×10﹣3m3的正方體物塊B，通過一根細線與容器A底部相連，此時物塊B所受的浮力為　 　N；剪斷繩子，物塊B將　 ?。ㄟx填“上浮”“懸浮”或“下沉”）。（g取10N/kg，ρ水＝1.0×103kg/m3）

四．作圖題（共6小題，滿分21分）
15．（2分）正在向右行駛的公交車上懸掛的安全把手突然向左偏轉，如圖所示。畫出此時站在公交車上乘客的受力示意圖（力的作用點畫在重心O上）。

16．（2分）如圖為某一輕質杠桿，其中O點為支點，在B點懸掛一物體，要使杠桿在圖中位置處于靜止（平衡）狀態，在圖中的A點畫出所需的最小力F的示意圖及其力臂。

17．（2分）根據通電螺線管的磁感線方向，在括號里分別標注出電源的“+”“﹣”極和靜止的小磁針的“N”“S”極。

18．（3分）大氣壓強的探索
十七世紀中葉，意大利科學家伽利略聽說了一個奇特的事實：一臺抽水機至多能把水抽到10m高，他猜想自然界中的真空是有限度的，這個限度可以用水柱測量出來。他的學生托里拆利設計了用水銀代替水的實驗驗證了伽利略的猜想。托里拆利實驗傳到了法國，科學家帕斯卡及朋友沿著多姆山山坡從山腳到山頂設立了若干觀察站，每個站上裝一個托里拆利氣壓計，證明了帕斯卡的有關推論。之后科學家們通過精確實驗，觀察記錄大氣壓隨海拔高度的變化關系如圖所示。

閱讀短文，回答問題：
（1）一臺抽水機至多能把水抽到10m的高度，這10m高的水柱是由什么支持著的？托里拆利用水銀進行實驗，他測得的水銀柱高度約為多少毫米？
（2）通過圖中數據分析，可以總結大氣壓的大小與海拔高度變化有什么關系？
（3）小明學習了大氣壓強知識后，自制了一個水氣壓計，材料有：瓶子1只，細玻璃管，適量帶色（滴紅墨水）的水，橡皮塞。他先往瓶子里裝上適量帶色的水，在一根兩端開口的細玻璃管上面畫上刻度，將玻璃管穿過橡皮塞插入水中，將瓶口密合。

①他想要讓細玻璃管中水柱上升到瓶口以上，如圖所示，請你利用生活中使用吸管的經驗，告訴他一個不用其它輔助工具就可以達到這一目的簡單的方法，并簡要說明道理。
②他提著瓶子從一樓走到樓頂，細玻璃管中的水柱高度會怎樣變化？
19．（8分）某居民常選用一些小型電暖器越冬。如圖甲電暖器有“高溫、中溫、低溫”三擋，銘牌見下表（“中溫”擋功率空出），其電路原理如圖乙，S是自我保護開關，當電暖器傾倒時S自動斷開，切斷電源保證安全。當S、S1閉合，S2斷開時電暖器為“低溫”擋。（R1＞R2）
額定電壓
220V

額定功率
低溫擋
440W
中溫檔

高溫擋
1600W
求：（1）R1的阻值；
（2）“中溫”擋正常工作時電路中的電流；
（3）若室內空氣質量為50kg，用該電暖器的“高溫”擋正常工作10min，放出熱量的50%被室內空氣吸收，那么可使室內氣溫升高多少？[假設空氣的比熱容為1.0×103J/（kg?℃）]。

20．（4分）超限超載運輸被稱為頭號“公路殺手”和“事故元兇”，不僅對公路造成損害，引發道路交通事故，因此整治超載刻不容緩。載貨車輛對地面的壓強應控制在7×105Pa以內，有一輛自重2000kg的6輪汽車，該車在某次實際營運中裝貨10t，每個車輪與地面的接觸面積為0.02m2。
（1）汽車自身的受到重力是多少？
（2）該車在這次運輸中靜止在水平公路上時，對路面的壓強是多少？是否超過行業標準？
（3）請用物理知識解釋，公安交通管理部門要求駕駛員，在駕車行駛過程要必須系安全帶。
五．實驗探究題（共4小題，滿分21分）
21．（5分）如圖是某學生小李、小王和小郭三人所做“探究凸透鏡成像規律”的實驗裝置圖。
（1）小郭將凸透鏡正對太陽光，在透鏡的另一側移動光屏，直至屏上呈現出　 　的光斑，量出透鏡到光斑的距離為10cm，則該凸透鏡的焦距為10cm；
（2）小王在凸透鏡成像實驗中，把蠟燭放在該凸透鏡的焦點上，凸透鏡固定不動，將光屏向遠離凸透鏡的方向移動的過程中，在光屏上觀察到的現象是大小　 　的光斑（選填“不變”、“變大”或“變小”）。
（3）小李同學做實驗時，發現燭焰在光屏上的像如圖，若要使燭焰在光屏中心成像，只調節光屏，小李應將光屏向　 ?。ㄟx填“上”或“下”）移動，當蠟燭距離凸透鏡10.3cm時，無論怎么樣移動光屏都得不到像，原因是　 　。
A、像距過大，超過光具座的長度
B、不成像
（4）小郭將燭焰移至距凸透鏡5cm處，移動光屏，　 　在光屏上得到像（選填“能”或“不能”），　 ?。ㄟx填“照相機”、“投影儀”或“放大鏡”）就是應用這一原理制成的，若拿下光屏，在透鏡右側移動眼睛的位置　 ?。ㄟx填“能”或“不能”）看到像。
（5）小李同學將近視眼鏡片放在蠟燭與凸透鏡（靠近凸透鏡）之間，小郭調整蠟燭、透鏡和光屏的位置，直到在光屏上得到一個倒立縮小的清晰的像后，再將鏡片取下，發現光屏上的像變模糊了，為了使光屏上的像重新變得清晰，在不移動蠟燭和凸透鏡位置的前提下，小李應將光屏向　 　（選填“左”或“右”）移動。

22．（5分）小明所在實驗小組利用彈簧測力計、圓柱形金屬塊、燒杯等器材，按照如圖所示步驟探究浮力的大小跟哪些因素有關。（ρ水＝1.0×103kg/m3）

（1）分析實驗圖像可知金屬塊全部浸沒在水中時所受的浮力為　 　N。
（2）分析比較實驗步驟A、B、C、D可知：浮力大小與物體　 　有關；分析比較A、D、E實驗步驟還可以探究的實驗問題是　 　。
（3）同組的小剛根據實驗步驟A、B、C得出結論：浮力大小與物體浸入液體的深度有關，深度越大，浮力越大，他的實驗結論不正確的原因是　 　。
（4）本實驗所用的金屬塊的密度為　 　kg/m3。
（5）完成以上實驗后，小明想探究浮力大小是否與物體重力有關，他利用與上述實驗中圓柱形金屬塊體積相同的另一種金屬塊重復實驗，并對比上述實驗數據，得出了結論請你簡要說明他的實驗方案　 　。
23．（5分）小度在探究“通過導體的電流與導體兩端電壓的關系”時，電路如圖甲所示，電源電壓保持不變，R為定值電阻。

（1）連接電路時，開關應該處于 　 　狀態；滑動變阻器的作用除了保護電路外，還起到了 　 　的作用。
（2）電路連接正確后，閉合開關，發現電壓表有示數，但電流表無示數，此時出現的故障可能是 　 ?。ㄟx填字母）。
A.滑動變阻器短路　B.電流表斷路 C.電阻R短路 D.電阻R斷路
（3）排除故障后，小度又取了兩個定值電阻，想利用這些器材繼續探究“電壓不變時，電流與電阻的關系”。實驗中所用電阻的阻值分別為5Ω、10Ω、20Ω，電源電壓為6V，分別接入三個定值電阻，調節滑動變阻器的滑片，記錄數據，得到了如圖丙所示的圖像。由圖像可以得出結論：　 　。
（4）上述實驗中：①在圖乙中小度用5Ω的電阻做完實驗后，保持滑動變阻器滑片的位置不變，接著把R換為10Ω的電阻接入電路，閉合開關，應向 　 ?。ㄟx填“A”或“B”）端移動滑片，直至電壓表示數為 　 　V時，讀出電流表的示數；
②為完成整個實驗，小度應選取的滑動變阻器的規格為 　 ?。ㄟx填字母）。
A.“50Ω　1.0A”B.“30Ω　1.0A”C.“20Ω　1.0A”
24．（6分）小科設計了一個實驗，用排水法測某實心金屬的密度。實驗器材有小空筒、溢水杯、燒杯、量筒和水，實驗步驟如下：

1讓小空筒漂浮在盛滿水的溢水杯中，如圖甲所示：
2將金屬塊浸沒在水中，用燒杯收集溢出的水，如圖乙所示：
3將燒杯中的水全部倒入量筒，測出溢出水的體積V1，從水中取出金屬塊，如圖丙所示：
4將金屬塊放入小空筒，小空筒仍漂浮在水面，用燒杯收集溢出的水，并用量筒測得此時溢出水的體積V2，如圖丁所示。
（1）比較圖甲、圖乙和圖丁，溢水杯杯底所受水的壓強是 　 　（選填字母）
A.甲大
B.乙大
C.丁大
D.相等
（2）圖丁中小空筒和金屬塊受到的總重力和水對小空筒的浮力 　 ?。ㄟx填“是”或“不是”）一對平衡力。
（3）圖丁中，燒杯中水的質量 　 　金屬塊的質量（選填“等于”、“大于”或“小于”）
（4）被測金屬塊的密度表達式是 　 　（用V1、V2、ρ水表示，ρ水是水的密度）。

參考答案
一．選擇題（共7小題，滿分14分，每小題2分）
1．解：把正在發聲的鬧鐘放在玻璃罩內，鬧鐘和罩的底座之間墊上柔軟的泡沫塑料，這樣我們聽到的聲音是通過空氣傳播的，當把空氣全部抽空后聽不到聲音，說明在真空中不能傳播聲音，聲音必須通過介質才能傳播。
故選：B。
2．解：
A、根據安全用電的原則，開關要連接在火線和用電器之間，故A錯誤；
B、使用測電筆辨別火線時，一定要用手觸及筆尾的金屬部分，否則容易造成誤判，認為帶電體不帶電是十分危險的，故B錯誤；
C、有金屬外殼的家用電器應使用三孔插座，當用電器的金屬外殼漏電時，電流會通過地線流入大地，能防止觸電事故的發生，所以，不是所有家用電器都使用兩孔插座，故C錯誤；
D、發生觸電事故時，千萬不能用手去拉觸電者，首先要立即切斷電源再采取措施搶救觸電者，故D正確。
故選：D。
3．解：A、文藝演出時舞臺上經常施放“白氣”，這是干冰升華吸熱使空氣溫度降低，空氣中的水蒸氣遇冷液化形成小水珠，形成“白氣”，故A錯誤。
B、打開蓋子的熱水瓶口處會出現“白氣”，這是瓶內水蒸氣遇冷液化形成的，是液化現象，故B正確。
C、清晨能看到河面上有一團團的“白氣”，這是河面上水蒸氣液化現象，故C錯誤。
D、夏天，打開冰箱門時空氣中的水蒸氣遇冷液化變成小水珠，形成“白霧”，不是冰箱內水蒸氣的液化現象，故D錯誤。
故選：B。
4．解：筷子反射的光從水中斜射入空氣時，在水與空氣的交界面上發生折射，進入空氣中的折射光線向水面偏折，位置降低，而我們認為光是沿直線傳播的，我們看到的筷子位置在折射光線的反向延長線上，像的位置比實際位置偏高，看起來筷子向上彎折。
A、圖中光線從水中斜射入空氣中，應該是折射角大于入射角，而圖中折射角小于入射角了，故A錯誤；
B、圖中光線從水中斜射入空氣中，折射角大于入射角，符合光的折射定律，故B正確；
C、圖中折射光線和入射光線在法線的同一側了，并且傳播方向也錯誤，故C錯誤；
D、圖中光的傳播方向錯誤，故D錯誤。
故選：B。
5．解：（1）在①圖所示的情景中，物體成像在視網膜的前方，所以該圖所示的是近視眼模型。因此要戴凹透鏡來矯正，使像成在視網膜上。如③圖所示。
（2）在②圖所示的情景中，物體成像在視網膜的后方，所以該圖所示的是遠視眼模型。因此要戴凸透鏡來矯正，使像成在視網膜上。如④圖所示。
故選：A。
6．解：甲、乙兩球分別懸浮、漂浮在水中，根據漂浮和懸浮條件可知：F浮甲＝G甲，F(xiàn)浮乙＝G乙，由于兩球質量相等，重力相等，所以浮力相等。
故選：C。
7．解：（1）稱重表與電阻串聯，應為電流表，當車輛越重時，滑片向下滑，R的阻值變小，電路的電流變大，所以稱重表的示數越大，故A正確，B錯誤；
（2）稱重表與電阻是串聯的，如果為電壓表時，兩個電阻只是起導線的作用，電壓表測量電源電壓，示數不改變，故C說法錯誤；
（3）當物體很重，滑片滑到最下端，如果沒有電阻R1，會造成電源短路，燒壞電源和電流表，因此電路中的R1具有保護稱重表的作用，故D說法錯誤。
故選：A。
二．填空題（共1小題，滿分4分，每小題4分）
8．解：
當人從電梯上走下后，壓力減小，則壓敏電阻R的阻值增大，左側控制電路中的電流減小，電磁鐵磁性變?nèi)?，則銜鐵被拉起，與觸點1接觸，此時電動機與電阻R1 串聯，通過電動機的電流減小，電動機的轉速變慢。
故答案為：弱；慢。
三．填空題（共6小題，滿分11分）
9．解：去田間觀賞油菜花，陣陣花香撲鼻，這是由于分子在不停地做無規則運動。
以小明為參照物，油菜花是運動的，因為油菜花相對于小明，位置發生了改變。
故答案為：在不停地做無規則運動；運動。
10．解：（1）月食是自然界的一種現象，是由于光的直線傳播形成的，當太陽、地球、月球三者恰好或幾乎在同一條直線上時（地球在太陽和月球之間），太陽到月球的光線便會部分或完全地被地球掩蓋，產生月食。
（2）發生月食的時候，太陽光被擋住，所以衛星表面溫度急劇下降，內能減小，是能量的轉移，屬于熱傳遞改變物體內能。
故答案為：直線；地球；減小。
11．解：小明以列車為參照物，窗外的人群與列車之間的位置發生了變化，而列車是相對靜止的，窗外的人群是運動的，所以會看到窗外的人群在往后退；
站臺與他自己之間的位置發生了變化，以站臺為參照物，小明是運動的。
故答案為：列車；運動。
12．解：酒精蒸發過程中，酒精由液態變?yōu)闅鈶B(tài)，是吸熱過程。
故答案為：吸熱。
13．解：由于石渠縣城的海拔較高，所以大氣壓強較低，所以水的沸點也降低。
故答案為：低；降低。
14．解：物塊B浸沒在水中時，排開水的體積：
V排＝V物＝1×10﹣3m3，
物塊B受到的浮力：
F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×1×10﹣3m3＝10N；
因為物塊B受到的浮力大于物塊B所受重力，所以，物塊B將上浮。
故答案為：10；上浮。
四．作圖題（共6小題，滿分21分）
15．解：正在向右行駛的公交車上懸掛的安全把手突然向左偏轉，根據慣性知識或生活經驗可知，此時汽車突然向右做加速運動；
已知此時站在公交車上乘客跟汽車底板相對靜止，而汽車突然向右做加速運動，則乘客相對于汽車有向左的運動趨勢，所以此時乘客會受到一個向右的摩擦力（起動力的作用），故乘客除受到重力、底板的支持力作用外，還一定受到向右的摩擦力作用，如圖所示；

16．解：
連接OA就是最長的動力臂，根據杠桿平衡的條件，要使杠桿平衡，動力方向向下，據此可畫出最小的動力F；如圖所示：

17．解：在磁體的外部磁感線從N極出來，回到S極，所以螺線管的左端為N極，右端為S極，根據安培定則可知，電源的左端為正極；根據磁極間的相互作用規律可知，小磁針的左端為N極，右端為S極，如圖所示：

18．解：（1）抽水機能把水抽到10m的高度，是因為大氣壓強的作用；托里拆利用水銀進行實驗，他測得的水銀柱高度為76cmHg＝760mmHg；
（2）通過圖中數據分析，可以總結出：海拔越高，大氣壓強越??；
（3）①想要讓細玻璃管中水柱上升到瓶口，就要增大瓶內的氣壓，在溫度和體積不變的情況下，氣體質量越大，壓強越大，所以只要從管口向瓶內吹入少量氣體即可；
②小明同學提著瓶子從一樓走到樓頂，高度增大，外面氣壓減小，瓶內氣壓大于外面氣壓與管內水壓的和，瓶內氣壓把液體壓上去了，故細玻璃管中的水柱高度會升高。
故答案為：（1）大氣壓強；760
（2）大氣壓強隨海拔的升高而減?。?br /> （3）從管口向瓶內吹入少量氣體；升高。
19．解：根據題意和電路圖可知，當S、S1閉合，S2斷開時，電路為R1的簡單電路，電暖器為“低溫”擋；
當S、S1、S2都閉合時，兩電阻并聯，總電阻最小，根據P＝可知總功率最大，電暖器處于高溫擋；
當S、S2閉合，S1斷開時，電路為R2的簡單電路，R1＞R2，故此時總電阻較小，根據P＝可知總功率較大，電暖器處于中溫擋；
（1）當S、S1閉合，S2斷開時，電路為R1的簡單電路，電暖器為“低溫”擋；
由表中數據可知，電暖氣低溫擋的功率為440W，由P＝可知，R1的阻值：R1＝＝＝110Ω；
（2）閉合S、S1為“低溫”擋，R1單獨接入電路；只閉合S、S2為“中溫”擋，“高溫”擋為S、S1、S2同時閉合，R1、R2并聯；
由表中數據可知，電暖氣高溫擋的功率為1600W，
則中溫擋的功率：P中溫＝P高溫﹣P低溫＝1600W﹣440W＝1160W，
由P＝UI可知，中溫擋工作時電路中的電流：I中溫＝＝≈5.27A；
（3）由P＝和Q＝W可知，電暖器的“高溫”擋正常工作10min，放出的熱量：Q＝W＝P高溫t＝1600W×10×60s＝9.6×105J；
空氣吸收的熱量：Q吸＝ηQ＝50%×9.6×105J＝4.8×105J，
由Q吸＝cmΔt可得，室內空氣升高的溫度：Δt＝＝＝9.6℃。
答：（1）R1的阻值為110Ω；
（2）“中溫”擋正常工作時電路中的電流為5.27A；
（3）可使室內氣溫升高9.6℃。
20．解：（1）汽車自身的重力：G車＝m車g＝2000kg×10N/kg＝2×104N；
（2）汽車所裝貨的重力：G貨＝m貨g＝10×1000kg×10N/kg＝1×105N，
車對路面的壓力：F＝G總＝G車+G貨＝2×104N+1×105N＝1.2×105N，
受力面積：S＝6×0.02m2＝0.12m2，
車對路面的壓強：
p＝＝＝1×106Pa，
因為1×106Pa＞P最大＝7×105Pa，
所以該貨車超過了行業標準；
（3）駕駛員原來和車一起向前運動，緊急剎車時，車由運動突然變?yōu)殪o止，而駕駛員由于慣性繼續向前運動，容易撞到擋風玻璃發生傷害，所以駕駛員在駕車行駛過程要必須系安全帶。
答：（1）汽車自身的受到重力是2×104N；
（2）該車在這次運輸中靜止在水平公路上時，對路面的壓強是1×106Pa，超過行業標準；
（3）駕駛員原來和車一起向前運動，緊急剎車時，車由運動突然變?yōu)殪o止，而駕駛員由于慣性繼續向前運動，容易撞到擋風玻璃發生傷害，所以駕駛員在駕車行駛過程要必須系安全帶。
五．實驗探究題（共4小題，滿分21分）
21．解：（1）屏上呈現出最小、最亮的光斑，這便是凸透鏡的焦點，透鏡到光斑的距離為10cm。則此凸透鏡的焦距約是10cm。
（2）把蠟燭放在該凸透鏡的焦點上，通過凸透鏡后的光線是平行的，所以將光屏向遠離凸透鏡的方向移動的過程中，在光屏上觀察到的現象是大小不變的光斑；
（3）由圖知，像偏上，所以應將光屏上移；當蠟燭距離凸透鏡10.3cm時，此時物距處于f和2f之間，且稍大于焦距，所以物距遠大于2f，無論怎么樣移動光屏都得不到像，原因可能是因為光具座不夠長造成的，故選A；
（4）小郭將燭焰移至距凸透鏡5cm處，此時的物距為5cm，小于1倍焦距，成正立放大的虛像，應用為放大鏡，虛像不能用光屏承接，但可以用眼睛看到；
（5）近視鏡是凹透鏡，對光線起了發散作用，因此去掉近視鏡后，光屏應向左移動才能成清晰的像。
故答案為：（1）最小、最亮；（2）不變；（3）上；A；（4）不能；放大鏡；能；（5）左。
22．解：（1）由圖知，彈簧測力計的分度值為0.1N，示數為3.7N，即物體的重力為3.7N，金屬塊全部浸沒在水中時所受的浮力為：
F?。紾﹣F＝3.7N﹣2.7N＝1N；
（2）分析比較A、B、C、D可知，液體的密度相同時，物體排開液體的體積不同，浮力不同，所以物體受到的浮力大小與物體排開液體的體積有關；
分析比較A、D、E可知，物體排開液體的體積相同，液體的密度不相同，所以分析比較A、D、E實驗步驟還可以探究物體受到的浮力大小與液體密度的關系；
（3）根據A、B、C控制，液體的密度相同，排開液體的體積不同，深度不同，不能探究浮力大小與物體浸入液體深度的關系，原因是沒有控制排開液體的體積相同；
（4）根據阿基米德原理F?。溅岩篻V排知，
物體排開液體的體積為：
V排＝＝＝10﹣4m3
金屬塊的體積：V＝V排，
金屬塊的質量：m＝＝＝0.37kg
金屬塊的密度：ρ＝＝＝3.7×103kg/m3；
（5）先用彈簧測力計測出相同體積銅塊和鐵塊的重力為G銅和G鐵，
然后分別使它們浸沒水中，讀出測力計的示數F1、F2，則兩者受到的浮力為G銅﹣F1、G鐵﹣F2。
因兩者的重力不同，若受的浮力也不同，則說明浮力的大小與重力有關；若受的浮力相同，則說明浮力的大小與重力無關，
所以實驗方案為取體積相同的不同金屬，重力不同，稱量出浮力，得出浮力與物體重力的關系。
故答案為：（1）1；（2）排開液體的體積；物體受到的浮力大小與液體密度的關系；（3）沒有控制排開液體的體積相同；（4）3.7×103；（5）取體積相同的不同金屬，重力不同，稱量出浮力，得出浮力與物體重力的關系。
23．解：（1）連接電路時，開關應該處于斷開狀態；
滑動變阻器的作用除了保護電路外，還起到改變導體兩端電壓的作用；
（2）電壓表有示數，說明電壓表與滑動變阻器、電流表、電源是通路；
電流表沒有示數，說明電流表、定值電阻、滑動變阻器中有一處是斷路的；綜合分析可知：電流表、滑動變阻器位置是導通的，所以應為定值電阻斷路；
故選：D；
（3）由圖丙知，電流和電阻的積為：U＝IR＝0.4A×5Ω＝0.2A×10Ω＝0.1A×20Ω＝2V，故圖像可以得出結論：電壓一定時，通過導體的電流與導體的電阻成反比；
（4）①根據串聯分壓原理可知，將定值電阻由5Ω改接成10Ω的電阻，電阻增大，其分得的電壓增大；
探究電流與電阻的實驗中應控制電壓不變，即應保持電阻兩端的電壓不變，根據串聯電路電壓的規律可知應增大滑動變阻器分得的電壓，由分壓原理，應增大滑動變阻器連入電路中的電阻，所以滑片應向A端移動，使電壓表的示數為2V；
②小度又把R換為20Ω的電阻接入電路，閉合開關，無論怎樣移動滑片，電壓表都不能達到所控制的電壓值，是因為滑動變阻器的最大阻值過?。?br /> 電阻兩端的電壓始終保持2V不變，根據串聯電路電壓的規律，變阻器分得的電壓：
U滑＝6V﹣2V＝4V，變阻器分得的電壓為電壓表示數的＝2倍，根據分壓原理，當接入20Ω電阻時，變阻器連入電路中的電阻為：
R滑＝2×20Ω＝40Ω，故為了完成整個實驗，應該選取最大阻值至少40Ω的滑動變阻器，即選A；
故答案為：（1）斷開；改變導體兩端電壓；（2）D；（3）電壓一定時，通過導體的電流與導體的電阻成反比；（4）①A；2；②A。
24．解：（1）甲、乙、丁圖中溢水杯中水是滿的，即溢水杯中水深相同，由p＝ρgh可知，溢水杯底受到水的壓強相等，故選：D；
（2）圖丁中，小空筒和金屬塊整體在水面漂浮，那么它受到的浮力：F浮＝G筒+G金屬塊，即小空筒和金屬塊受到的總重力就等于水對小空筒的浮力，它們是平衡力；
（3）由圖甲和圖乙可知，金屬塊的體積：V金屬塊＝V1，小空筒單獨浮在水面上時受到的浮力等于小空筒的重力，將金屬塊放入小空筒，小空筒和金屬塊共同漂浮在水面時受到的浮力等于小空筒的重力與金屬塊的重力之和，由圖丙可知，小空筒單獨浮在水面上時水沒有到溢水杯口，所以，將金屬塊放入小空筒中時，小空筒排開水的體積增加量ΔV排水＝V1+V2，此時的增加的浮力即為金屬塊所受浮力，等于金屬塊的重力，即G金屬塊＝ΔF?。溅阉甮ΔV排＝ρ水g（V1+V2），
金屬塊的質量為：m金屬塊＝＝ρ水（V1+V2），
燒杯中水的質量為：m水＝ρ水V2，
因為V2＜V1+V2，所以m水＜m；
（4）金屬塊的密度為：ρ金屬塊＝＝。
故答案為：（1）D；（2）3是；（3）小于；（4）。
