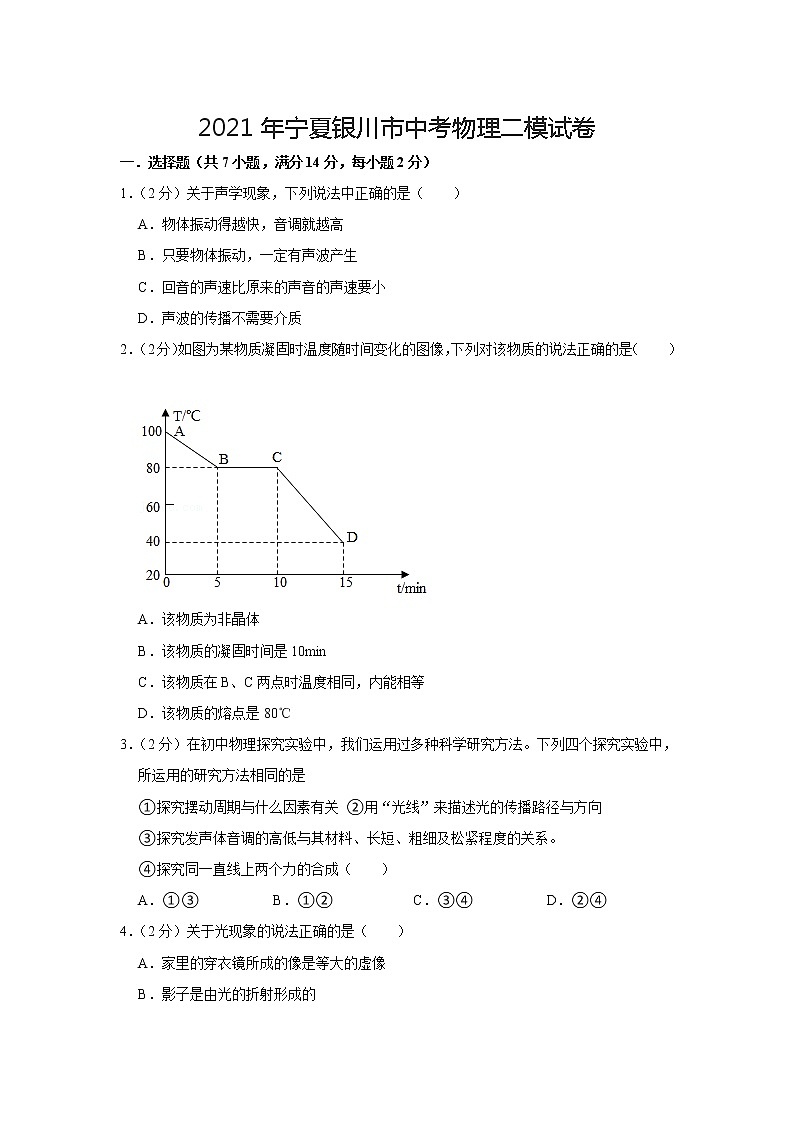

2021年寧夏銀川市中考物理二模試卷及答案

這是一份2021年寧夏銀川市中考物理二模試卷及答案，共19頁。
1．（2分）關于聲學現象，下列說法中正確的是（ ）
A．物體振動得越快，音調就越高
B．只要物體振動，一定有聲波產生
C．回音的聲速比原來的聲音的聲速要小
D．聲波的傳播不需要介質
2．（2分）如圖為某物質凝固時溫度隨時間變化的圖像，下列對該物質的說法正確的是（ ）
A．該物質為非晶體
B．該物質的凝固時間是10min
C．該物質在B、C兩點時溫度相同，內能相等
D．該物質的熔點是80℃
3．（2分）在初中物理探究實驗中，我們運用過多種科學研究方法。下列四個探究實驗中，所運用的研究方法相同的是
①探究擺動周期與什么因素有關 ②用“光線”來描述光的傳播路徑與方向
③探究發聲體音調的高低與其材料、長短、粗細及松緊程度的關系。
④探究同一直線上兩個力的合成（ ）
A．①③B．①②C．③④D．②④
4．（2分）關于光現象的說法正確的是（ ）
A．家里的穿衣鏡所成的像是等大的虛像
B．影子是由光的折射形成的
C．人佩戴凹透鏡是為了矯正遠視眼
D．雨后天空中出現的彩虹不屬于光的色散現象

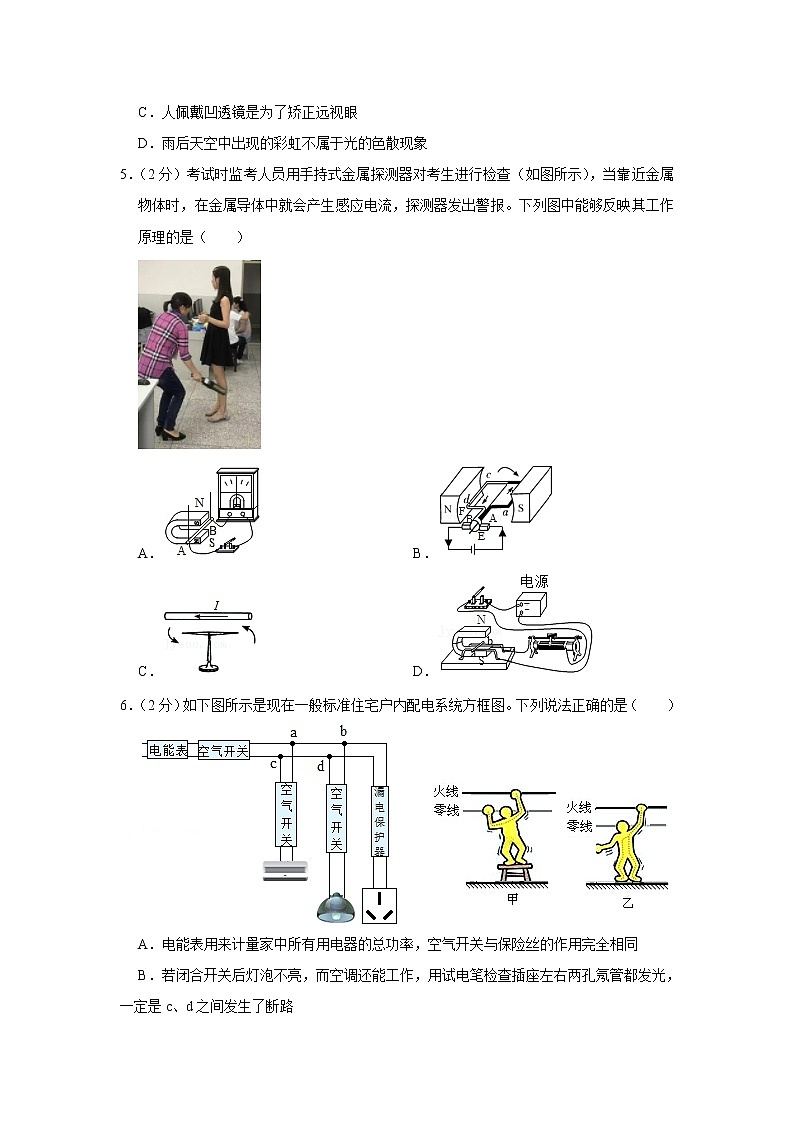

5．（2分）考試時監考人員用手持式金屬探測器對考生進行檢查（如圖所示），當靠近金屬物體時，在金屬導體中就會產生感應電流，探測器發出警報。下列圖中能夠反映其工作原理的是（ ）
A．B．
C．D．
6．（2分）如下圖所示是現在一般標準住宅戶內配電系統方框圖。下列說法正確的是（ ）
A．電能表用來計量家中所有用電器的總功率，空氣開關與保險絲的作用完全相同
B．若閉合開關后燈泡不亮，而空調還能工作，用試電筆檢查插座左右兩孔氖管都發光，一定是c、d之間發生了斷路
C．甲、乙兩圖中的人都觸電了，且“漏電保護器”都會切斷電路
D．若空氣開關“跳閘”，可能是電路中發生了圖甲的觸電事故

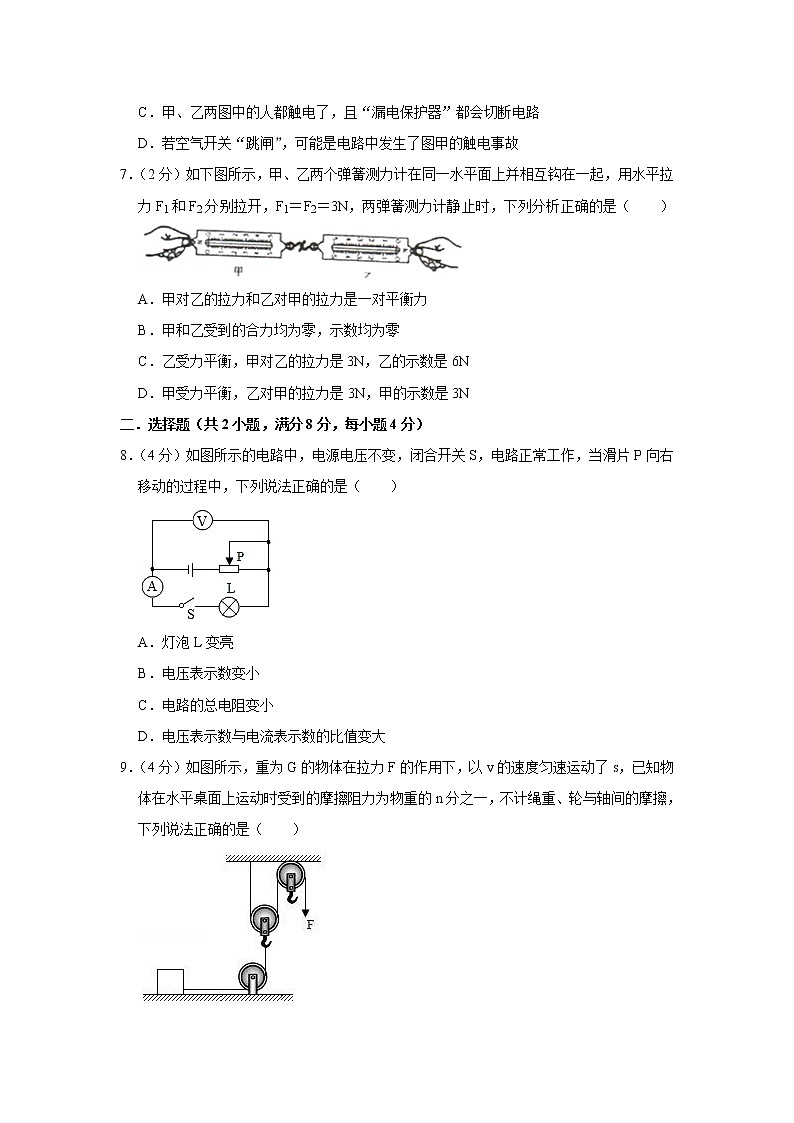

7．（2分）如下圖所示，甲、乙兩個彈簧測力計在同一水平面上并相互鉤在一起，用水平拉力F1和F2分別拉開，F(xiàn)1＝F2＝3N，兩彈簧測力計靜止時，下列分析正確的是（ ）
A．甲對乙的拉力和乙對甲的拉力是一對平衡力
B．甲和乙受到的合力均為零，示數均為零
C．乙受力平衡，甲對乙的拉力是3N，乙的示數是6N
D．甲受力平衡，乙對甲的拉力是3N，甲的示數是3N
二．選擇題（共2小題，滿分8分，每小題4分）
8．（4分）如圖所示的電路中，電源電壓不變，閉合開關S，電路正常工作，當滑片P向右移動的過程中，下列說法正確的是（ ）
A．燈泡L變亮
B．電壓表示數變小
C．電路的總電阻變小
D．電壓表示數與電流表示數的比值變大
9．（4分）如圖所示，重為G的物體在拉力F的作用下，以v的速度勻速運動了s，已知物體在水平桌面上運動時受到的摩擦阻力為物重的n分之一，不計繩重、輪與軸間的摩擦，下列說法正確的是（ ）
A．使用該滑輪組一定省力
B．拉力的功率為2Fv
C．額外功為（2nF﹣G）s
D．滑輪組的機械效率為
三．填空題（共4小題，滿分11分）
10．（2分）課外活動時，小明和小華均在操場上沿直線跑道跑步訓練。在某次訓練中，他們通過的路程和時間變化的圖象如圖所示，小明做勻速直線運動，速度為 m/s，前2s內， 跑得較快（小華或小明）。全程中，小華的平均速度 小明的平均速度（大于，小于或等于）。
11．（2分）2019年1月3日，嫦娥四號成功登陸月球，成為人類史上首個實現月背軟著陸的探測器。著陸器的支架選用密度值較小的鈦合金材料，可以 它著陸時對月球表面的壓力；同時在它每個支腳底部都安裝了一個較大的底盤（如圖所示），可以 受力面積；從而 它對月球表面的壓強，防止著陸器深陷松軟的月球表面。（均選填“增大“或“減小“）
12．（4分）疫情期間，教室每天都進行消毒。含消毒劑有時需要使用噴霧的方式進行消殺，其原理如圖所示；高速氣流通過吸管上方時，液體流速越大的地方壓強越小， 會把液體壓入氣壓小的地方從而被氣流吹散。不久我們就能聞到刺鼻的氣味，這是一種 現象。
13．（3分）如圖所示是我國首臺5G氫燃料無人駕駛拖拉機，它依托5G網絡通過 （填“超聲波”或“電磁波“）實現遠程控制，采用氫燃料提供動力是因?yàn)闅涞? （填“比熱容”或“熱值“）大。
四．解答題（共3小題，滿分15分）
14．（3分）滑板運動已經成為年輕人中最流行的時尚運動，它由板面、支架和輪子等部分組成，板面一般做得粗糙，這是為什么？滑行時，若不再向后蹬地，滑板仍能向前滑行一段距離，這又是為什么？請用學過的物理知識解釋其中的道理。
15．（6分）一輛質量為2t的四輪卡車，開進了一段泥濘的道路，不能繼續行駛。司機找來一輛小型拖拉機、繩子、動滑輪，采用如圖所示裝置，拖拉機在繩端用3750N的水平拉力，將汽車以0.2m/s的速度水平勻速拉出泥濘路段，用時10s．若車輪與地面接觸的面積為0.2m2．（g取10N/kg）
（1）求汽車對路面的壓強。
（2）求拉力F做的功和功率。
（3）若動滑輪的機械效率為80%，求汽車所受的阻力。
16．（6分）如圖所示，電源電壓可調，小燈泡L1標有“6V6W”的字樣，小燈泡L2、L3標有“6V12W”的字樣。（不考慮溫度對小燈泡電阻的影響）
（1）閉合開關S1、S2、S3，調節電源電壓為6V時，求電流表A1的示數；
（2）閉合開關S2，斷開開關S1、S3，調節電源電壓為12V時，求電路消耗的總功率；
（3）閉合開關S2、S3，斷開開關S1，調節電源電壓為4V時，求小燈泡L3的實際發光1min所消耗的電能。
五．實驗探究題（共4小題，滿分12分，每小題3分）
17．（3分）某興趣小組在做“測量小燈泡的電功率“的實驗，電源電壓為3V，燈泡額定電壓為2.5V；
（1）請根據圖甲，將圖乙所示的實物電路用筆畫線代替導線連接完整；
（2）在連接電路時，開關應 ，滑動變阻器的滑片P應置于 端（選填“A”或“B”）；
（3）移動滑片P，當電壓表的示數為1.5V時，電流表的示數如圖丙所示，其示數為 A，小燈泡此時的電功率為 W，要測量小燈泡的額定功率需將滑片P向 端移動（選填“A”或“B”），直到電壓表的示數為2.5V；
（4）老師又拿來一個額定電流為I額的小燈泡，要求興趣小組的同學利用一電壓恒定但未知的電源和阻值為R0的定值電阻，來測量該小燈泡的額定功率興趣小組的同學設計了圖丁所示電路，請你將實驗步驟補充完整：
①只閉合開關S1，將滑動變阻器的滑片移至最左端，讀出電壓表V1的示數為U1；
②只閉合開關S2，再次調節滑片，直到電壓表V2的示數為 ，此時小燈泡正常發光，電壓表V1的示數為U2；
③小燈泡額定功率的表達式是P額＝
18．（3分）小明利用微小壓強計和裝有水的大燒杯來探究液體內部壓強的特點，實驗前，他注意到U形管兩邊的液面已處在同一水平線上，如圖甲所示。
（1）實驗中液體內部壓強的大小通過 反映出來。
（2）使用前應檢查裝置是否漏氣，方法是用手輕輕按壓幾下橡皮膜，如果U形管中的液體能靈活升降，則說明裝置 。（選填“漏氣”或“不漏氣”）
（3）通過觀察圖乙、丙兩次實驗可知，液體內部的壓強與 有關。
（4）小明還發現在同種液體中，金屬盒距液面的距離相同時，只改變金屬盒的方向，U形管兩邊液柱的高度差不變化，表明在相同條件下，液體內部各個方向的壓強 。
（5）小明保持圖丙中金屬盒的位置不變，并將一杯濃鹽水倒入燒杯中攪勻后，實驗情形如圖丁所示，比較丙、丁兩次實驗，小明得出了：在同一深度，液體的密度越大，其內部的壓強越大的結論。你認為他的實驗過程存在的問題是 。
19．（3分）在探究“平面鏡成像特點”的實驗中，小賓所在的小組的同學們選取一塊薄平板玻璃、兩根完全相同的蠟燭A和B、刻度尺、白紙、火柴等器材進行實驗，如圖1甲所示。
（1）實驗過程中用玻璃板代替平面鏡的原因是： ；
（2）小賓將蠟燭A豎直放在水平桌面的白紙上，點燃蠟燭A，她觀察發現：平板玻璃中蠟燭A的像偏低且傾斜。你認為在圖1乙所示的1、2、3三幅圖中， 圖是產生以上實驗現象的原因；
（3）器材調整正常后，若蠟燭A距平板玻璃10cm，則蠟燭B與蠟燭A相距 才能與蠟燭A的像完全重合；
（4）移去蠟燭B，在其位置上豎立光屏，在光屏上 （選填“能”或“不能”）承接到蠟燭的像；
（5）如圖2所示，小賓把四個模型分別面對玻璃板直立在桌面上，用于研究像與物左右位置的關系，最好選用 ；
（6）為了讓右座的同學也能夠看清蠟燭A的像，小明只將玻璃板向右平移，則蠟燭A的像的位置 （填“向右移動”、“向左移動”或“不變”）。
20．（3分）在測量食用油的密度的實驗中，實驗器材有：天平、燒杯、細線，橡皮小球和適量的水及食用油.
（1）將天平放在水平臺上，把游碼移到標尺左端的零刻度線處，觀察到指針靜止時指在分度盤上的位置如圖甲所示，此時應將平衡螺母向 （選填“左”或“右”）調節，使天平水平平衡。
（2）在燒杯中裝入適量的水并放在調好的天平上，如圖乙所示，加減砝碼并移動游碼，天平重新平衡后所用砝碼和游碼在標尺上的位置如圖丙所示，則燒杯和水的總質量為 g。
（3）用細線系住橡皮小球浸沒水中（未接觸燒杯）如圖丁所示，記下天平平衡時的示數m1為163.2g，則該橡皮小球在水中受到的浮力是 N。橡皮小球的體積 cm3（ρ水＝1.0×103kg/m3）
（4）把橡皮小球從水中取出，同時把燒杯中的水倒掉，然后用干毛巾擦干橡皮小球和燒杯.
（5）再在燒杯中裝入適量食用油，并重新放在托盤天平上，記下天平平衡時的示數m2為142.2g，用細線系住橡皮小球浸沒食用油中（未接觸燒杯），記下天平平衡時的示數m3為151.0g，則食用油密度為ρ油＝ kg/m3.
（6）橡皮小球在實驗過程中不吸水但會吸少量的油（體積不膨脹），則由此方法測得的食用油密度將比真實值偏 （選填“大”或“小”）。
六．作圖題（共2小題，滿分3分）
21．（3分）一間教室要安裝2盞“220V 40W”的電燈和插座，要求開關S控制兩盞燈，且每盞燈都能正常發光。其中部分電路已經連接，請你用筆畫代替導線將電路連接完整。
22．如圖所示，是一種常見的夾子，使用時O為支點，A為動力作用點，F(xiàn)2為彈性鋼圈對夾子的阻力，請?jiān)诖鹁砑埳袭嫵鲎饔迷贏點的最小動力F1，并作出阻力臂l2。
參考答案
一．選擇題（共7小題，滿分14分，每小題2分）
1．解：A、音調是由物體的振動頻率決定的，物體振動得越快，音調就越高，A正確；
B、聲音在介質中是以聲波的形式傳播的，若沒有介質，不能產生聲波。B錯誤；
C、聲音在同溫度下在相同的介質中，傳播速度是相同的，回音的聲速與原來的聲音的聲速相等，C錯誤；
D、由B知，D錯誤。
故選：A。
2．解：AD、由圖可知，該物質在凝固過程中，溫度保持在80℃不變，所以為晶體，且熔點等于凝固點，所以熔點為80℃，故A錯誤，D正確；
B、由圖可知，凝固過程為5min～10min，則凝固時間為5min，故B錯誤；
C、該物質在凝固過程中不斷放熱，雖然B、C兩點時溫度相同，但是內能減小了，故C錯誤。
故選：D。
3．解：①擺的周期可能與多個因素有關，探究擺動周期與什么因素有關時，只改變一個因素，其他因素都相同，采用的是控制變量法；
②光線實際不存在，用實際不存在的“光線”來描述光的傳播路徑與方向，采用的是模型法；
③發聲體音調的高低與多個因素有關，探究發聲體音調的高低與其材料、長短、粗細及松緊程度的關系時，只改變一個因素，其他因素都相同，采用的是控制變量法；
④兩個力共同作用產生的效果與一個力相同，探究同一直線上兩個力的合成時，采用的是等效替代法。
故研究方法相同的是①③。
故選：A。
4．解：A、穿衣鏡是平面鏡，成正立等大的虛像，故A正確；
B、影子的形成說明光是沿直線傳播的，由于光的直線傳播，被物體擋住后，物體后面就會呈現出陰影區域，就是影子，故B錯誤；
C、人佩戴凹透鏡是為了矯正近視眼，故C錯誤；
D、雨過天晴時，常在天空出現彩虹，這是太陽光通過懸浮在空氣中細小的水珠折射而成的，白光經水珠折射以后，分成各種彩色光，這種現象叫做光的色散現象，所以說雨后的天空出現彩虹是由光的色散形成的，故D錯誤。
故選：A。
5．解：由題意可知，金屬探測器是將線圈靠近金屬物體時，相當于閉合電路的部分導體在切割磁感線，從而產生了電流，即金屬探測器工作原理為電磁感應現象。
A、該圖是發電機原理圖，發電機是利用閉合電路的部分導體在磁場中做切割磁感線運動、產生感應電流的原理制成的（即電磁感應現象），故A正確；
BD、該圖是電動機原理圖，電動機是利用通電導體在磁場中受力運動的原理制成的，故BD錯誤；
C、該圖是電流的磁效應實驗，故C錯誤。
故選：A。
6．解：
A、電能表用來計量家中所有用電器消耗電能多少的儀器；空氣開關兼具總開關和保險絲的作用，可以在電流過大時自動斷開開關以保護電路安全，也可當總開關使用隨時切斷電路，故A錯誤；
B、若閉合開關后燈泡不亮，而空調還能工作，說明空調的電路是接通的；三孔插座的左孔通過燈泡、空開與火線相連，用試電筆檢查插座左右兩孔氖管都發光，說明左右兩孔與火線之間是接通的，所以故障原因可能是c、d之間發生了斷路，故B正確；
CD、發生甲圖觸電時，但不會使電路中的電流過大，所以空氣開關不會自動切斷電路，由于通過火線和零線的電流相同，所以漏電保護器不會斷開電路；發生乙圖觸電時，漏電保護器會自動切斷電路，起到保護作用，但空氣開關不會斷開，故CD錯誤。
故選：B。
7．解：A、甲對乙的拉力和乙對甲的拉力作用在不同的物體上，是一對相互作用力，不是一對平衡力，故A錯誤；
B、甲乙都處于靜止?fàn)顟B(tài)，所以甲和乙受到的合力均為零，但示數均為3N，而不是零，故B錯誤；
C、甲乙都處于靜止?fàn)顟B(tài)，故乙受力平衡，甲對乙的拉力是3N，乙的示數也應該是3N，而不是6N，故C錯誤；
D、甲乙都處于靜止?fàn)顟B(tài)，故甲受力平衡，乙對甲的拉力是3N，甲的示數也是3N，故D正確。
故選：D。
二．選擇題（共2小題，滿分8分，每小題4分）
8．解：由圖示電路圖可知，燈泡與滑動變阻器串聯，電流表測電路電流，電壓表測燈泡兩端電壓；
滑片向右移動過程中，滑動變阻器接入電路的阻值變大，電路總電阻變大；電源電壓U不變，由I＝可知，電路電流變小，電流表示數變小，根據U＝IR可知，燈泡兩端的電壓變小，根據P＝UI可知，燈泡的實際功率變小，燈泡變暗；
電壓表示數與電流表示數的比值為燈泡的電阻，燈泡的實際功率變小，燈絲的溫度降低，燈泡的電阻變小，電壓表示數與電流表示數的比值比值變?。?br>綜上所述，B正確。
故選：B。
9．解：
A、由圖可知，連接動滑輪繩子的股數n′＝2，由于不計繩重、輪與軸間的摩擦，
所以，繩端的拉力F＝（f+G動），
由于f與G動的大小關系未知，所以無法比較F與f的大小關系，則使用該滑輪組不一定省力，故A錯誤；
B、繩端移動的速度v繩＝n′v＝2v，則拉力的功率：P＝Fv繩＝2Fv，故B正確；
C、由題意可知，物體運動時受到的摩擦阻力f＝G，
克服摩擦阻力做的功為有用功，則：W有＝fs＝Gs，
繩端移動的距離：s繩＝n′s＝2s，
拉力F做的總功：W總＝Fs繩＝2Fs，
則額外功：W額＝W總﹣W有＝2Fs﹣Gs＝（2nF﹣G）s，故C正確；
D、滑輪組的機械效率：η＝＝＝，故D錯誤。
故選：BC。
三．填空題（共4小題，滿分11分）
10．解：（1）由圖象可知，小明的速度為：
v＝＝＝5m/s；
（2）由圖象可知，在前2s內，小明運動的距離比小華小，所以根據v＝可知，小華的平均速度大，小明的平均速度小。
（3）根據圖象可知，小明和小華通過的路程都為40m，所用的時間都是8s，根據v＝可知，全程中兩人跑步的平均速度相等。
故答案為：5；小華；等于。
11．解：
（1）著陸器的支架選用密度值較小的鈦合金材料，可以減小支架的質量，進而減小它著陸時對月球表面的壓力；
（2）登月艙每個支腳底部都安裝了一個面積較大的底盤，增大了接觸面積，在壓力一定的情況下，能減小對月球表面的壓強，防止著陸器深陷松軟的月球表面。
故答案為：減??；增大；減小。
12．解：氣體流速大的地方壓強小；故高速氣流通過吸管上方時，液體流速越大的地方壓強越小，大氣壓會把液體壓入氣壓小的地方從而被氣流吹散；我們會聞到刺鼻的味道，是因?yàn)榇瘫菤馕斗肿釉诓煌５刈鰺o規則運動，運動到空氣中被吸到鼻腔引起嗅覺。
故答案為：大氣壓；擴散。
13．解：（1）5G無線網絡是通過電磁波傳遞信息的；
（2）運載火箭用液態氫做燃料，原因是液態氫具有較高的熱值，完全燃燒相同質量的氫時，可以釋放出更多的熱量。
故答案為：電磁波；熱值。
四．解答題（共3小題，滿分15分）
14．答：板面做得比較粗糙，這是為了在壓力一定時，通過增大接觸面的粗糙程度來增大摩擦力。
不再向后蹬地，仍能向前滑行一段距離是由于慣性，仍要保持原來的運動狀態。
15．已知：m＝2t＝2000kg，拉力F＝3750N，速度v＝0.2m/s，t＝10s，面積S＝0.2m2，n＝2，g＝10N/kg，η＝80%
求：（1）壓強p＝？；（2）功W＝？；功率P＝？；（3）阻力f＝？
解：（1）汽車對地面的壓力：
F＝G＝mg＝2000kg×10N/kg＝2×104N，
壓強：
p＝＝＝1×105Pa；
（2）由v＝得：
汽車移動距離：
s車＝vt＝0.2m/s×10s＝2m，
拉力移動距離：
s拉＝2s車＝2×2m＝4m，
拉力做的功：
W總＝Fs拉＝3750N×4m＝1.5×104J；
功率：
P＝＝＝1500W；
（3）由η＝得：
克服阻力做的有用功：
W有用＝ηW總＝80%×1.5×104J＝1.2×104J，
由W＝fs得：
汽車所受的阻力：
f＝＝＝6000N。
答：（1）汽車對路面的壓強1×105Pa；
（2）拉力F做的功1.5×104J；功率1500W；
（3）汽車所受的阻力6000N。
16．解：
（1）閉合開關S1、S2、S3，調節電源電壓為6V時，L1、L3并聯，電流表A1測量干路電流，
因并聯電路中各支路兩端的電壓相等（等于兩燈的額定電壓），
所以，燈泡L1、L3正常工作，
由P＝UI可得，通過兩燈泡的電流分別為：
I1＝＝＝1A，I3＝＝＝2A，
因并聯電路中干路電流等于各支路電流之和，
所以，電流表A1的示數為I＝I1+I3＝1A+2A＝3A；
（2）閉合開關S2，斷開開關S1、S3，調節電源電壓為12V時，L2、L3串聯，
因L2、L3規格相同，電阻相同，
所以，由串聯電路的分壓特點可知，兩燈泡兩端的電壓均為6V，此時L2、L3正常工作，
則電路的總功率：P總＝P額2+P額3＝12W+12W＝24W；
（3）閉合開關S2、S3，斷開開關S1，調節電源電壓為4V時，電路為L3的簡單電路，
由I＝可得，燈泡L3的電阻：
R3＝＝＝3Ω，
小燈泡L3的實際發光1min所消耗的電能：
W3＝t＝×60s＝320J。
答：（1）閉合開關S1、S2、S3，調節電源電壓為6V時，電流表A1的示數為3A；
（2）閉合開關S2，斷開開關S1、S3，調節電源電壓為12V時，電路消耗的總功率為24W；
（3）閉合開關S2、S3，斷開開關S1，調節電源電壓為4V時，小燈泡L3的實際發光1min所消耗的電能為320J。
五．實驗探究題（共4小題，滿分12分，每小題3分）
17．解：（1）燈泡額定電壓為2.5V，故電壓表選用小量程與燈并聯，如圖所示：
（2）電路連接過程中，開關應斷開，滑片滑到阻值最大處，阻值最大處在B端；
（3）電流表使用0～0.6A量程，分度值為0.02A，電流為0.24A；此時小燈泡的實際功率：P實＝U實I實＝1.5V×0.24A＝0.36W；
要使燈泡正常工作，燈泡兩端電壓從1.5V增大到2.5V，電路電流要增大，總電阻要減小，滑動變阻器的電阻要減小，滑片向A端移動，使電壓表的示數為2.5V為止；
（4）①只閉合開關 S1，將滑動變阻器的滑片移至最左端，讀出電壓表V1的示數為U1；
②只閉合開關 S2，再次調節滑片，直到電壓表V2的示數為：U1﹣I額R0，此時小燈泡正常發光，電壓表V1的示數為U2；
③①中為R0的簡單電路，電壓表V1測電源電壓U1；
在②中，燈與變阻器和R0串聯，再次調節滑片，當燈正常發光時，即通過電路中的電流為I額，由歐姆定律，定值電阻的電壓為I額R0，根據串聯電路電壓的規律，當V2的示數大小為：U1﹣I額R0時燈正常發光，此時電壓表V1的示數為U2，則燈的額定電壓為：U1﹣U2，小燈泡額定功率的表達式：P額＝（U1﹣U2）I額。
故答案為：（1）如圖所示；（2）斷開；B；（3）0.24；0.36；A；（4）②U1﹣I額R0；③（U1﹣U2）I額。
18．解：（1）本實驗中將液體內部壓強大小轉換為了U形管液面高度差；
（2）用手輕輕按壓幾下橡皮膜，如果U形管中的液體能靈活升降，則說明裝置氣密性好，不漏氣；
（3）通過觀察圖乙、丙兩次實驗可知，液體密度相同，深度不同，圖乙中深度較深，U形管液面高度差較大，壓強較大，說明液體內部的壓強與深度有關；
（4）在同種液體中，金屬盒距液面的距離相同，深度相同，只改變金屬盒的方向，U形管兩邊液柱的高度差不變化，說明壓強不變，表明在相同條件下，液體內部各個方向的壓強都有壓強，且各個方向壓強相等；
（5）濃鹽水倒入燒杯中攪勻后，液面高度上升，深度變大，密度變大，液體密度和深度都發生了變化，沒有做到控制變量，不能得出正確結論。
、故答案為：（1）U形管液面高度差；（2）不漏氣；（3）深度；（4）相等；（5）兩次實驗未控制深度相同。
19．解：（1）因?yàn)楹癫ＡО宓膬蓚€面都可以當作反射面，會出現兩個像，影響到實驗效果，所以應選用薄玻璃板；透明的玻璃板，可以觀察到玻璃板的另一側，故可以方便的確定像的位置；
（2）實驗時平面鏡必須要豎直放置，如果不豎直，不論怎樣移動后面的蠟燭都不可能與前面蠟燭的像完全重合，由圖可知，甲圖平面鏡豎直放置，不會出現像偏高的情況，乙和丙圖平面鏡沒有豎直放置，分別作出蠟燭A的關于平面鏡的對稱點可知，3圖平板玻璃中蠟燭A的像偏低且傾斜，如下圖：
（3）由平面鏡成像特點可知，若蠟燭A距平板玻璃10cm，蠟燭A的像距離平面鏡也為10cm，則蠟燭B與蠟燭A相距20cm才能與蠟燭A的像完全重合；
（4）由于平面鏡所成的像為虛像，所以移去蠟燭B，在其位置上豎立光屏，在光屏上不能承接到蠟燭的像；
（5）由圖可知，四個模型分別為C、A、T、V，從模型上看，只有C左右不同，而A、T、V，左右相同，所以當小明把四個模型分別面對玻璃板直立在桌面上，用模型A、T、V不能達到實驗?zāi)康?，只有C左右不同，所以能夠達到實驗?zāi)康模?br>（6）為了讓右座的同學也能夠看清蠟燭的像，只將玻璃板向右平移，蠟燭A的位置不變，所以在向右移動的過程中，蠟燭像的位置不變。
故答案為：（1）便于確定虛像的位置；（2）3 （3）20cm （4）不能 （5）A （6）不變。
20．解：
（1）天平使用之前先調平，調平的方法是：游碼移到標尺的零刻線處，圖中指針偏向分度盤右側，因此要向左移動平衡螺母，直到指針指在分度盤的中間；
（2）這杯水的總質量為：m1＝100g+50g+3.2g＝153.2g；
（3）放入橡皮小球后用線拉著，增加的重量等于重力減拉力也就是浮力：F?。健鱃；
增加的質量為：△m＝163.2g﹣153.2g＝10g；
則浮力為：F浮＝△G＝△mg＝0.01kg×10N/kg＝0.1N；
橡皮小球排開的水的體積即橡皮的體積為：V＝V排＝＝＝1×10﹣5m3＝10cm3；
（5）放入橡皮后用線拉著，增加的重量等于重力減拉力也就是浮力：△G′＝F′?。?br>食用油的密度：ρ油＝＝＝＝＝＝0.88g/cm3＝0.88×103kg/m3；
（5）由于橡皮吸油，導致天平讀數偏小，小球所受浮力偏小，根據ρ油＝可知，測得的密度偏小。
故答案為：（1）左；（2）153.2；（3）0.1；10；（5）0.88×103；（6）小。
六．作圖題（共2小題，滿分3分）
21．解：教室內要安裝2盞“220V 40W”的照明燈，開關S控制兩盞燈，則說明開關在干路上，兩燈泡并聯，開關S接火線，然后分別進入兩燈泡；零線直接接入燈泡。
兩孔插座的接法，左邊接零線，右邊接火線。由于右邊的燈泡與插座的左孔相連，則此線應接零線；如圖所示：
22．解：（1）由支點O向F2的作用線作垂線段，即為阻力臂l2。
（2）由杠桿的平衡條件可知，動力臂越長越省力，最長的動力臂即支點與動力作用點的連線，所以，連接支點O和動力的作用點A即為最大動力臂；根據力臂的畫法作出垂直于OA的作用力，即為作用在A點的最小動力F1，方向向下。如圖所示：
