2023年寧夏吳忠市青銅峽市四校聯考中考物理二模試卷

這是一份2023年寧夏吳忠市青銅峽市四校聯考中考物理二模試卷，共22頁。試卷主要包含了單項選擇題，選擇說明題，填空題，實驗題等內容，歡迎下載使用。

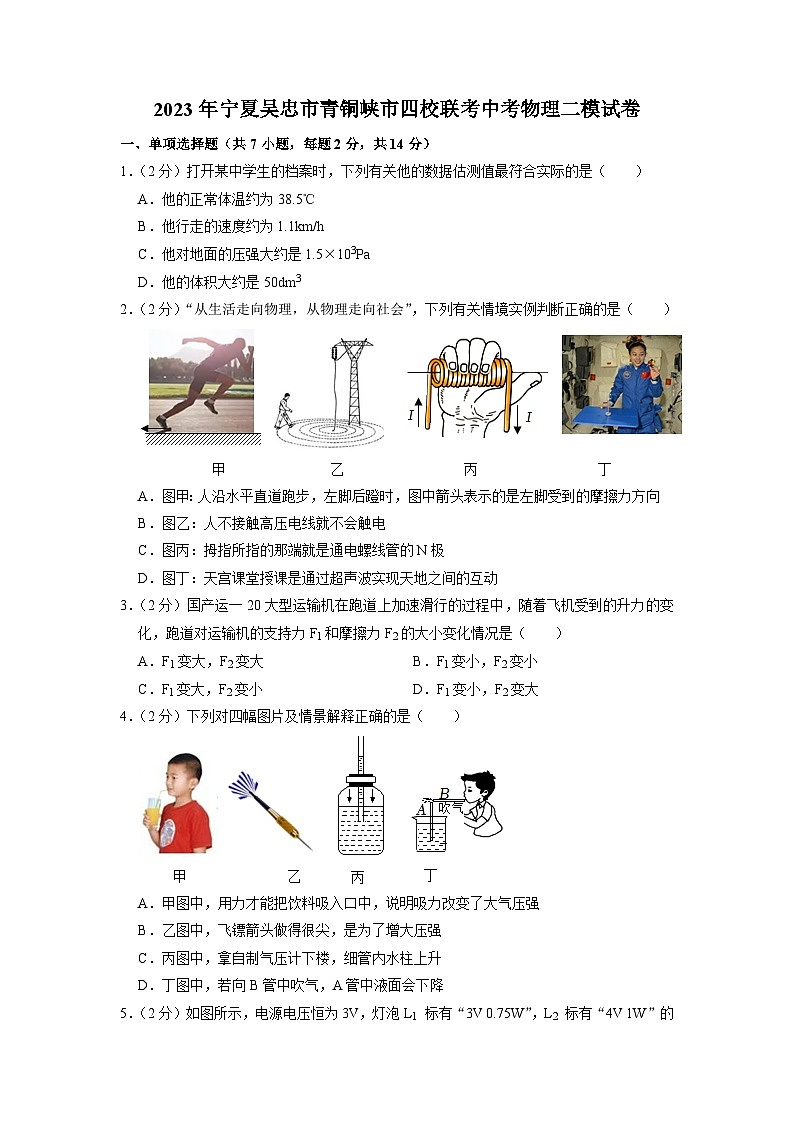

?2023年寧夏吳忠市青銅峽市四校聯考中考物理二模試卷
一、單項選擇題（共7小題，每題2分，共14分）
1．（2分）打開某中學生的檔案時，下列有關他的數據估測值最符合實際的是（　?。?br /> A．他的正常體溫約為38.5℃
B．他行走的速度約為1.1km/h
C．他對地面的壓強大約是1.5×103Pa
D．他的體積大約是50dm3
2．（2分）“從生活走向物理，從物理走向社會”，下列有關情境實例判斷正確的是（　　）

A．圖甲：人沿水平直道跑步，左腳后蹬時，圖中箭頭表示的是左腳受到的摩擦力方向
B．圖乙：人不接觸高壓電線就不會觸電
C．圖丙：拇指所指的那端就是通電螺線管的N極
D．圖?。禾鞂m課堂授課是通過超聲波實現天地之間的互動
3．（2分）國產運一20大型運輸機在跑道上加速滑行的過程中，隨著飛機受到的升力的變化，跑道對運輸機的支持力F1和摩擦力F2的大小變化情況是（　?。?br /> A．F1變大，F(xiàn)2變大 B．F1變小，F(xiàn)2變小
C．F1變大，F(xiàn)2變小 D．F1變小，F(xiàn)2變大
4．（2分）下列對四幅圖片及情景解釋正確的是（　?。?br />
A．甲圖中，用力才能把飲料吸入口中，說明吸力改變了大氣壓強
B．乙圖中，飛鏢箭頭做得很尖，是為了增大壓強
C．丙圖中，拿自制氣壓計下樓，細管內水柱上升
D．丁圖中，若向B管中吹氣，A管中液面會下降

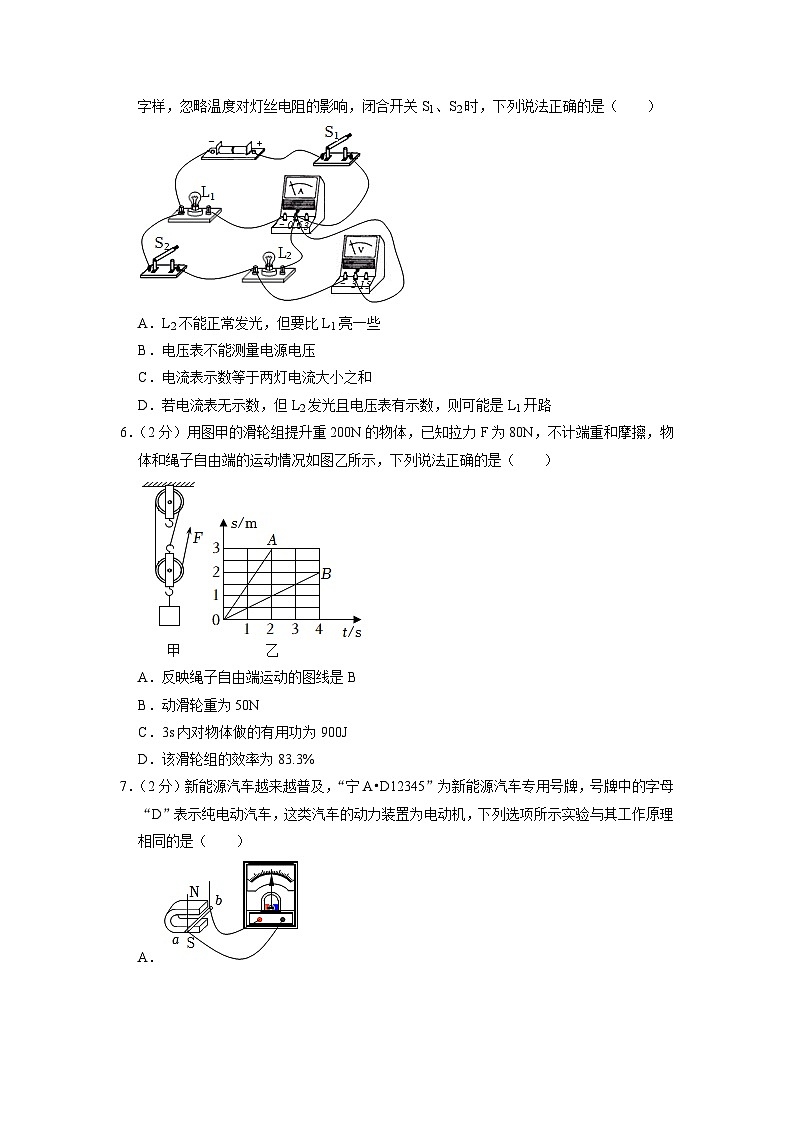

5．（2分）如圖所示，電源電壓恒為3V，燈泡L1 標有“3V 0.75W”，L2 標有“4V 1W”的字樣，忽略溫度對燈絲電阻的影響，閉合開關S1、S2時，下列說法正確的是（　?。?br />
A．L2不能正常發光，但要比L1亮一些
B．電壓表不能測量電源電壓
C．電流表示數等于兩燈電流大小之和
D．若電流表無示數，但L2發光且電壓表有示數，則可能是L1開路
6．（2分）用圖甲的滑輪組提升重200N的物體，已知拉力F為80N，不計端重和摩擦，物體和繩子自由端的運動情況如圖乙所示，下列說法正確的是（　?。?br />
A．反映繩子自由端運動的圖線是B
B．動滑輪重為50N
C．3s內對物體做的有用功為900J
D．該滑輪組的效率為83.3%
7．（2分）新能源汽車越來越普及，“寧A?D12345”為新能源汽車專用號牌，號牌中的字母“D”表示純電動汽車，這類汽車的動力裝置為電動機，下列選項所示實驗與其工作原理相同的是（　　）
A．
B．
C．
D．
二、選擇說明題（每題5分，共10分.選出一個正確的答案，并在橫線上寫出理由。）
8．（5分）2022年5月15日1時26分，我國自主研發的“極目一號Ⅲ型浮空艇”從海拔4270米的中科院珠峰站附近發放場地升空，4時40分到達海拔9032米的高度，創造了“浮空艇”大氣科學觀測海拔高度世界紀錄。如圖，下列關于浮空艇說法正確的是 　 　。
A.浮空艇內充入的氣體的密度大于空氣的密度
B.浮空艇上升過程中大氣對它的壓強越來越大
C.浮空艇上升過程中受到的浮力越來越小
D.浮空艇上升的平均速度約為2.8km/h
理由：　 　。

9．（5分）溫度傳感器廣泛應用于空調、冰箱、消毒柜等家電產品中，它是利用熱敏電阻的阻值隨溫度的變化而變化的特性工作的。圖甲是某熱敏電阻R1的阻值隨溫度的變化關系圖像，小明用該熱敏電阻和電壓表制成了一支指針式溫度計（如圖乙所示），他要用電壓表刻度盤表示相應溫度。若電壓表的讀數會隨溫度的升高而增大，則下列說法中正確的是　 　。

A．熱敏電阻R1的阻值隨溫度升高而增大 B．電壓表應接在乙圖中ab兩端
C．電壓表應接在乙圖中be兩端 D．電壓表應接在乙圖中ac兩端
說明理由：　 　。
三、填空題（每空1分，共8分）
10．（2分）我國開展“一盔一帶”安全守護行動，要求騎摩托車和電動自行車必須戴頭盔，開車必須系安全帶。安全帶能防止人體由于 　 　飛出車外。轎車的頭枕，也對人起保護作用，它能減輕 　 　（選填“前方碰撞”或“后方追尾”）可能對人體造成的傷害。
11．（2分）如圖甲所示，水平地面上的物體，受到方向不變的水平推力F的作用，其F﹣t和v﹣t圖象分別如圖乙和圖丙所示。由圖象可知，9﹣12s內，推力對物體做功　 　J；t＝2s時，物體受到的摩擦力是　 　N。

12．（2分）小明用飲料吸管制作了一只簡易密度計，將其放入水中時，密度計不能直立，此時應　 ?。ㄔ黾?減少）吸管中鐵絲質量，改進后，分別用它測量水和鹽水的密度時，吸管浸入液體的深度分別為h1和h2，則h1　 　h2。
13．（2分）媽媽手機充電寶上面標有電壓為5V，容量為12000mAh。現有兩個充電器，甲標注“輸出5V，600mA”，乙標注“輸出5V，4A”，你認為 　 ?。ㄟx填“甲”或“乙”）可以快速充電。你判斷的理由是 　 　。
四、實驗題（共22分）
14．（5分）2020年11月10日8時12分，中國研發的奮斗者號在馬里亞納海溝成功坐底，坐底深度10909米，刷新中國載人深潛的新紀錄，我國的這一成就激發了同學們學習液體壓強的興趣，下面是某同學探究”影響液體內部壓強大小的因素”的實驗過程。

（1）如圖甲該實驗是通過來反映被測壓強的大小，使用前應檢查裝置是否漏氣，方法是用手輕輕按壓幾下橡皮膜，如果U形管中的液體能靈活升降，則說明裝置 　 ?。ㄟx填“漏氣”或“不漏氣”）
（2）如圖乙所示，保持金屬盒在此深度不變，轉動金屬盒的方向，U形管兩側水面的高度差 　 　（選填“變大”、“變小”或“不變”）。
（3）比較圖中的乙和丙圖，可以得到的結論是：　 　。
（4）小竹同學經過一番思考，將壓強計改裝成了一個密度計，她將U形管的兩端分別連接了軟管和探頭，當兩探頭置于空氣中時，U形管的液面是齊平的。如圖丁現在小竹將兩個探頭分別置于A和B兩種不同液體中，不斷調整探頭深度，使得U形管液面保持齊平，于是她輕松的判斷出了ρA　 　ρB（選填“等于”、“大于”或“小于”），請你指出該裝置的缺點是：　 ?。ㄖ恍枵f出一條即可得分）。
15．（7分）在“探究浮力的大小跟哪些因素有關”的實驗中，提出如下猜想：
猜想1：浮力的大小可能與液體的密度有關?
猜想2：浮力的大小可能與物體的重力有關
猜想3：浮力的大小可能與物體的形狀有關
猜想4：浮力的大小可能與排開液體的體積有關

（1）如圖甲所示，用手把飲料罐接入水中，飲料罐浸入水中越深，手會感到越吃力。這個事實可以支持以上猜想 　 　（選填序號）；
（2）為了研究猜想1和猜想2，選用了體積相同的A、B、C三個圓柱體，測得重力分別為4N、4.5N和5N，然后進行如圖乙所示的實驗；
①在序號a的實驗中，物體所受的浮力為 　 　N；
②比較序號 　 　的三次實驗，可得出初步結論：浮力的大小與液體的密度有關；
③比較序號a、b、c的三次實驗，可得出論：　 　。
（3）為了研究猜想3，小明用兩塊相同的橡皮泥分別捏成圓錐體和圓柱體進行如圖丙所示的實驗，由此小明得出的結論是浮力的大小與物體的形狀有關，小玲認為該結論不可靠，主要原因是 　 　。
16．（10分）小明同學為了探究小燈泡亮度與實際功率的關系，設計了如圖甲所示的實驗電路，小燈泡標有“2.5V”的字樣。

（1）圖甲是小明連接的實驗電路，同組的小紅同學發現圖中有一根導線連接錯誤，請你在這根導線上打“×”，并在圖中改正。
（2）電路連接正確后，閉合開關，發現小燈泡不亮，而電流表有示數，電壓表沒有示數，則可能的故障是　 　。
（3）排除故障后繼續實驗，小明進行了4次測量，并將有關數據及現象記錄在如下表格中。當電壓表示數為1.7V時，電流表示數如圖乙所示，請根據電流表的示數把表格補充完整。
實驗序號
電壓U/V
電流I/A
電阻R/Ω
電功率P/W
燈泡的亮度
1
0.5
0.16
3.1
0.08
不亮
2
1.7



較暗
3
2.5
0.28
8.9
0.70
正常
4
3.0
0.30
10.0
0.90
很亮
（4）根據實驗?zāi)康姆治鰧?shí)驗數據及現象，可得出的結論是　 　。
（5）實驗中小燈泡的電阻變化的原因是　 　。
（6）此實驗中將小燈泡換成5Ω、10Ω、15Ω的定值電阻還能完成的探究實驗是　 　。

2023年寧夏吳忠市青銅峽市四校聯考中考物理二模試卷
參考答案與試題解析
一、單項選擇題（共7小題，每題2分，共14分）
1．（2分）打開某中學生的檔案時，下列有關他的數據估測值最符合實際的是（　　）
A．他的正常體溫約為38.5℃
B．他行走的速度約為1.1km/h
C．他對地面的壓強大約是1.5×103Pa
D．他的體積大約是50dm3
【分析】首先要對選項中涉及的幾種物理量有個初步的了解，對于選項中的單位，可根據需要進行相應的換算或轉換，排除與生活實際相差較遠的選項，找出符合生活實際的答案。
【解答】解：A、人體正常體溫在37℃左右，變化幅度很小，故A不符合實際；
B、中學生正常步行的速度約為4km/h＝4×m/s≈1.1m/s，故B不符合實際；
C、中學生的重力約為500N，雙腳與對面的接觸面約為0.04m2，學生站立時對地面的壓強大約是：p＝＝＝1.25×104Pa，故C不符合實際；
D、水的密度是1.0×103kg/m3，人體密度與水的密度差不多，在1.0×103kg/m3左右。中學生的質量在50kg左右，體積約為：V＝＝＝0.05m3＝50dm3，故D符合實際。
故選：D。
【點評】本題考查了學生的估測能力，物理學中，對各種物理量的估算能力，是我們應該加強鍛煉的重要能力之一，這種能力的提高，對我們的生活同樣具有很大的現實意義。
2．（2分）“從生活走向物理，從物理走向社會”，下列有關情境實例判斷正確的是（　?。?br />
A．圖甲：人沿水平直道跑步，左腳后蹬時，圖中箭頭表示的是左腳受到的摩擦力方向
B．圖乙：人不接觸高壓電線就不會觸電
C．圖丙：拇指所指的那端就是通電螺線管的N極
D．圖?。禾鞂m課堂授課是通過超聲波實現天地之間的互動
【分析】（1）腳對地的摩擦力與地對腳的摩擦力大小相等，方向相反。
（2）人靠近高壓線會造成高壓電弧觸電和跨步電壓觸電。
（3）根據安培定則判斷通電螺線管的磁極。
（4）電磁波可以傳遞信息。
【解答】解：A、圖甲：人沿水平直道跑步，左腳后蹬時，腳對地面的摩擦力向后，地面對左腳的摩擦力應該是向前的，圖中箭頭表示的不是左腳受到的摩擦力方向，故A錯誤；
B、圖乙：人靠近高壓線會造成高壓電弧觸電和跨步電壓觸電，故B錯誤；
C、根據安培定則，圖丙：拇指所指的那端就是通電螺線管的N極，故C正確；
D、圖?。禾鞂m課堂授課是通過電磁波實現天地之間的互動，故D錯誤。
故選：C。
【點評】本題主要考查了摩擦力、觸電的種類、安培定則和電磁波的特點及應用，本題屬于基礎性題目，難點在于腳蹬地時摩擦力方向的判斷。
3．（2分）國產運一20大型運輸機在跑道上加速滑行的過程中，隨著飛機受到的升力的變化，跑道對運輸機的支持力F1和摩擦力F2的大小變化情況是（　?。?br /> A．F1變大，F(xiàn)2變大 B．F1變小，F(xiàn)2變小
C．F1變大，F(xiàn)2變小 D．F1變小，F(xiàn)2變大
【分析】（1）流體在流速大的地方壓強小，在流速小的地方壓強大。
（2）飛機在跑道上滑行時，在豎直方向上飛機受豎直向下的重力和豎直向上的支持力及升力的作用，且G＝F支+F升，當飛機受到的升力變大時，地面對飛機的支持力變小，根據力作用的相互性可知，飛機對地面的壓力也變??；在接觸面的粗糙程度一定時，壓力減小，物體受到的摩擦力也減小，據此分析摩擦力的大小變化。
【解答】解：
飛機在跑道上滑行時，因機翼是“上凸下平”的，則機翼上方的空氣流速大，空氣對飛機的壓強??；下方的空氣流速小，空氣對飛機的壓強大，這樣空氣對飛機產生一個向上的升力。
當飛機加速滑行時，飛機受到的升力變大；在豎直方向上飛機受豎直向下的重力和豎直向上的支持力及升力的作用，且G＝F支+F升，當飛機受到的升力變大時，地面對飛機的支持力變小，因壓力和支持力是一對相互作用力，其大小相等，故飛機對地面的壓力也變小，在接觸面粗糙程度一定時，地面對飛機的摩擦力也變小，即F1、F2均變小，故A、C、D錯誤，B正確。
故選：B。
【點評】本題考查了物體的受力分析、流體壓強與流速關系、摩擦力大小的影響因素，難度適中。
4．（2分）下列對四幅圖片及情景解釋正確的是（　?。?br />
A．甲圖中，用力才能把飲料吸入口中，說明吸力改變了大氣壓強
B．乙圖中，飛鏢箭頭做得很尖，是為了增大壓強
C．丙圖中，拿自制氣壓計下樓，細管內水柱上升
D．丁圖中，若向B管中吹氣，A管中液面會下降
【分析】（1）由于大氣有壓強，我們才能利用細管將飲料吸到嘴里；
（2）增大壓強的方法：在壓力一定時，減小受力面積；在受力面積一定時，增大壓力；
（3）大氣壓與海拔高度有關，海拔越高氣壓越低。
（4）流體流速越大的地方壓強越小，流速越小的地方壓強越大。
【解答】解：A、用力一吸，把吸管內的空氣吸走，使管內氣壓減小，這樣在外界大氣壓的作用下，飲料就被壓進吸管里，用力才能把飲料吸入口中，不能改變了大氣壓強，故A錯誤；
B、飛鏢箭頭做得很尖，是在壓力一定時，通過減小受力面積來增大壓強，故B正確；
C、拿自制氣壓計下樓，細管內水柱會下降，因?yàn)闃窍碌臍鈮焊?，?dǎo)致水柱降低，故C錯誤；
D、往B管中吹氣，吸管A上方空氣的流速增大，壓強減小，A管中液體受到外界大氣壓向上的壓強大于向下的壓強，液面上升，故D錯誤。
故選：B。
【點評】本題考查了與壓強相關的物理知識，難度不大，將物理知識應用與實際生活相互關聯，實現了理論與實際結合，是一道好題。
5．（2分）如圖所示，電源電壓恒為3V，燈泡L1 標有“3V 0.75W”，L2 標有“4V 1W”的字樣，忽略溫度對燈絲電阻的影響，閉合開關S1、S2時，下列說法正確的是（　?。?br />
A．L2不能正常發光，但要比L1亮一些
B．電壓表不能測量電源電壓
C．電流表示數等于兩燈電流大小之和
D．若電流表無示數，但L2發光且電壓表有示數，則可能是L1開路
【分析】由電路圖可知，閉合開關S1、S2時，兩燈泡并聯，電流表測通過燈泡L1的電流，電壓表測燈泡L2兩端的電壓；
（1）根據P＝UI＝求出兩燈泡的電阻，燈泡的實際電壓等于額定電壓時小燈泡正常發光，根據P＝UI＝求出兩燈泡的實際電功率，比較兩燈泡的實際功率判斷燈泡的亮度；
（2）根據電壓表與被測電路并聯分析解答；
（3）根據電流表與被測電路串聯分析解答；
（4）根據串并聯電路的特點分析可能的故障。
【解答】解：由電路圖可知，閉合開關S1、S2時，兩燈泡并聯，電流表測通過燈泡L1的電流，電壓表測燈泡L2兩端的電壓；
A、由P＝UI＝可知，兩燈泡的電阻分別為：R1＝＝＝12Ω，R2＝＝＝16Ω，
燈泡的實際電壓等于額定電壓時小燈泡正常發光，由并聯電路的電壓特點可知，兩燈泡兩端的電壓均為3V，因此燈泡L1正常發光，燈泡L2不能正常發光，
兩燈泡的實際功率分別為：P1實＝P1＝0.75W，P2實＝＝＝0.5625W，即P1實＞P2實，因此L2要比L1暗一些，故A錯誤；
B、由電路圖可知，閉合開關S1、S2時，兩燈泡并聯，電壓表并聯在電源兩端，因此電壓表能測量電源電壓，故B錯誤；
C、電流表串聯在L1的支路上，因此電流表只測通過燈泡L1的電流，故C錯誤；
D、L2發光且電壓表有示數，所以電源和燈泡L2是正常的，電流表無示數，說明電流表所在的支路斷路，因此故障可能是L1開路，故D正確。
故選：D。
【點評】本題考查了串并聯電路的特點和歐姆定律、電功率和故障分析，正確分析出電路的連接方式是關鍵。
6．（2分）用圖甲的滑輪組提升重200N的物體，已知拉力F為80N，不計端重和摩擦，物體和繩子自由端的運動情況如圖乙所示，下列說法正確的是（　?。?br />
A．反映繩子自由端運動的圖線是B
B．動滑輪重為50N
C．3s內對物體做的有用功為900J
D．該滑輪組的效率為83.3%
【分析】（1）由圖甲可知，n＝3，則拉力端移動距離s＝3h，據此確定圖乙中繩子自由端運動的s﹣t圖像是A還是B；
（2）不計繩重和摩擦，拉力F＝（G+G動），據此求動滑輪重力；
（3）由圖乙可知，t＝3s時，物體運動的高度h＝1.5m，利用W＝Gh求有用功；
（4）利用η＝×100%求滑輪組的機械效率。
【解答】解：A、由圖甲可知，n＝3，則拉力端移動距離s＝3h，所以圖乙中上面的傾斜直線A是繩子自由端運動的s﹣t圖像，而下面的傾斜直線B是物體運動的s﹣t圖像，故A錯誤；
B、不計繩重和摩擦，拉力F＝（G+G動），則動滑輪重力：G動＝3F﹣G＝3×80N﹣200N＝40N，故B錯誤；
C、由圖乙可知，t＝3s時，物體運動的高度h＝1.5m，對物體做的有用功W有＝Gh＝200N×1.5m＝300J，故C錯誤；
D、滑輪組的機械效率：η＝×100%＝，故D正確。
故選：D。
【點評】本題考查了使用滑輪組時動滑輪重力、有用功和機械效率的計算，要利用好關系式：不計繩重和摩擦，拉力F＝（G+G動）。
7．（2分）新能源汽車越來越普及，“寧A?D12345”為新能源汽車專用號牌，號牌中的字母“D”表示純電動汽車，這類汽車的動力裝置為電動機，下列選項所示實驗與其工作原理相同的是（　?。?br /> A．
B．
C．
D．
【分析】電動機的工作原理是：通電導體在磁場中受力運動。
【解答】解：A、圖中沒有電源，閉合電路的一部分導體在磁場中做切割磁感線運動，會產生感應電流，是將機械能轉化為電能，是發電機的實驗圖，故A錯誤；
B、是奧斯特實驗圖，小磁針發生偏轉說明通電導體周圍有磁場，故B錯誤。
C、電路中有電源，通電導體受到磁場力的作用發生運動，是電動機的工作原理，故C正確；
D、該實驗是探究影響電磁鐵磁性大小因素的實驗，是電流的磁效應，故D錯誤。
故選：C。
【點評】本題涉及的內容有電流的磁效應、電動機的原理和發電機的原理。注意電磁感應和通電導體在磁場中受力運動的裝置是不同的，前者外部沒有電源，后者外部有電源。
二、選擇說明題（每題5分，共10分.選出一個正確的答案，并在橫線上寫出理由。）
8．（5分）2022年5月15日1時26分，我國自主研發的“極目一號Ⅲ型浮空艇”從海拔4270米的中科院珠峰站附近發放場地升空，4時40分到達海拔9032米的高度，創造了“浮空艇”大氣科學觀測海拔高度世界紀錄。如圖，下列關于浮空艇說法正確的是 　C　。
A.浮空艇內充入的氣體的密度大于空氣的密度
B.浮空艇上升過程中大氣對它的壓強越來越大
C.浮空艇上升過程中受到的浮力越來越小
D.浮空艇上升的平均速度約為2.8km/h
理由：　海拔越高，空氣的密度越小，浮空艇排開空氣的體積不變，根據F浮＝ρ空氣gV排可知浮空艇上升過程中受到的浮力越來越小　。

【分析】（1）浸在液體（或氣體）中的物體都受到液體（或氣體）對它施加的豎直向上的浮力，當物體受到的浮力大于重力或者物體密度小于液體（或氣體）密度時，物體上??；
（2）大氣壓隨高度增加而減小；
（3）根據F浮＝ρ空氣gV排分析浮空艇受到的浮力情況；
（4）根據v＝求出浮空艇上升的平均速度。
【解答】解：A、浮空艇是利用在空氣中的浮力來工作的，當氣體的密度小于空氣的密度時，才可以升空，故A錯誤；
B、海拔越高、氣壓越低，浮空艇上升過程中大氣對它的壓強越來越小，故B錯誤；
C、海拔越高，空氣的密度越小，浮空艇排開空氣的體積不變，根據F?。溅芽諝鈍V排可知浮空艇上升過程中受到的浮力越來越小，故C正確；
D、由題意可知，浮空艇上升所用的時間：t＝4時40分﹣1時26分＝3h14min＝h，上升的高度：h＝9032m﹣4270m＝4762m＝4.762km，
浮空艇上升的平均速度v＝＝≈1.5km/h，故D錯誤。
故答案為：C；海拔越高，空氣的密度越小，浮空艇排開空氣的體積不變，根據F浮＝ρ空氣gV排可知浮空艇上升過程中受到的浮力越來越小。
【點評】本題考查大氣壓強與高度的關系、平均速度的計算、物體的浮沉條件和阿基米德原理的應用，注重了物理與實際的聯系，綜合性較強。
9．（5分）溫度傳感器廣泛應用于空調、冰箱、消毒柜等家電產品中，它是利用熱敏電阻的阻值隨溫度的變化而變化的特性工作的。圖甲是某熱敏電阻R1的阻值隨溫度的變化關系圖像，小明用該熱敏電阻和電壓表制成了一支指針式溫度計（如圖乙所示），他要用電壓表刻度盤表示相應溫度。若電壓表的讀數會隨溫度的升高而增大，則下列說法中正確的是　B　。

A．熱敏電阻R1的阻值隨溫度升高而增大 B．電壓表應接在乙圖中ab兩端
C．電壓表應接在乙圖中be兩端 D．電壓表應接在乙圖中ac兩端
說明理由：　由圖甲可知，當溫度升高時，熱敏電阻R1的阻值減小，電路的總電阻減小，根據電源的電壓不變可知，溫度變化時ac間的電壓不變，由I＝可知，電路中的電流增大，定值電阻兩端的電壓增大，根據串聯電路中總電壓等于各分電壓之和可知，熱敏電阻R1兩端的電壓減小，要使電壓表的讀數會隨溫度的升高而增大，則電壓表應接在乙圖中ab兩端　。
【分析】由電路圖可知，定值電阻與熱敏電阻R1串聯，根據圖甲得出溫度升高時熱敏電阻R1的阻值變化，從而得出電路總電阻的變化，根據電源的電壓不變可知溫度變化時ac間的電壓不變，根據歐姆定律可知電路中電流的變化和定值電阻兩端的電壓變化，根據串聯電路的電壓特點可知熱敏電阻R1兩端的電壓變化，然后根據題干要求得出電壓表應接的位置。
【解答】解：由電路圖可知，定值電阻與熱敏電阻R1串聯，
由圖甲可知，當溫度升高時，熱敏電阻R1的阻值減小，故A錯誤；
因串聯電路中總電阻等于各分電阻之和，
所以，電路的總電阻減小，
因電源的電壓不變，
所以，溫度變化時ac間的電壓不變，
由I＝可知，溫度升高時，電路中的電流增大，
由U＝IR可知，定值電阻兩端的電壓增大，即ab間的電壓增大，
因串聯電路中總電壓等于各分電壓之和，
所以，熱敏電阻R1兩端的電壓減小，即bc間的電壓減小，
題干要求：電壓表的讀數會隨溫度的升高而增大，則電壓表應接在乙圖中ab兩端，故B正確、CD錯誤。
故答案為：B；由圖甲可知，當溫度升高時，熱敏電阻R1的阻值減小，電路的總電阻減小，根據電源的電壓不變可知，溫度變化時ac間的電壓不變，由I＝可知，電路中的電流增大，定值電阻兩端的電壓增大，根據串聯電路中總電壓等于各分電壓之和可知，熱敏電阻R1兩端的電壓減小，要使電壓表的讀數會隨溫度的升高而增大，則電壓表應接在乙圖中ab兩端。
【點評】本題考查了串聯電路的特點和歐姆定律的應用，從圖像中獲取有用的信息是關鍵。
三、填空題（每空1分，共8分）
10．（2分）我國開展“一盔一帶”安全守護行動，要求騎摩托車和電動自行車必須戴頭盔，開車必須系安全帶。安全帶能防止人體由于 　慣性　飛出車外。轎車的頭枕，也對人起保護作用，它能減輕 　后方追尾?。ㄟx填“前方碰撞”或“后方追尾”）可能對人體造成的傷害。
【分析】物體保持原來運動狀態不變的性質叫慣性，據此結合不同運動狀態下人身體運動情況的改變分析即可解答。
【解答】解：汽車在緊急剎車時，人由于慣性會繼續保持原來的運動狀態向前運動，容易撞上擋風玻璃而飛出車外，系安全帶可以避免人由于慣性飛出車外；
當后方追尾時，坐在座椅上的人由于慣性要保持原來的運動狀態，頭會突然后仰，這時較軟的頭枕會保護頭頸不被撞傷。
故答案為：（1）慣性；（2）后方追尾。
【點評】本題考查了慣性知識在生活中的應用，要知道任何物體都有慣性，并且會用慣性知識解釋身邊現象。
11．（2分）如圖甲所示，水平地面上的物體，受到方向不變的水平推力F的作用，其F﹣t和v﹣t圖象分別如圖乙和圖丙所示。由圖象可知，9﹣12s內，推力對物體做功　18　J；t＝2s時，物體受到的摩擦力是　3　N。

【分析】（1）首先從速度圖象中9﹣12s得出物體勻速直線運動。然后對應的從F﹣t圖象中得出推力；利用計算公式W＝Fs＝Fvt計算做的功；
（2）首先從速度圖象中0﹣2s得出物體處于靜止?fàn)顟B(tài)。然后對應的從F﹣t圖象中得出物體所受的摩擦力。
【解答】解：
（1）由丙圖知，9～12s內，物體做勻速運動，且v＝1m/s，由乙圖知，9﹣12s內的推力F＝6N，
則9～12s內推力F做功：W＝Fs＝Fvt＝6N×1m/s×3s＝18J；
（2）當t＝2s時，由圖丙可知，物體運動的速度為0，即物體處于靜止?fàn)顟B(tài)，受到的摩擦力與推力F平衡，由圖甲知此時物體所受摩擦力f＝F＝3N。
故答案為：18；3。
【點評】本題考查學生對圖象的認識，v﹣t圖象、F﹣t圖象相結合，判斷出物體各段運動狀態，根據平衡狀態中二力平衡找出力的大小是本題的關鍵所在。
12．（2分）小明用飲料吸管制作了一只簡易密度計，將其放入水中時，密度計不能直立，此時應　增加?。ㄔ黾?減少）吸管中鐵絲質量，改進后，分別用它測量水和鹽水的密度時，吸管浸入液體的深度分別為h1和h2，則h1?。尽2。
【分析】（1）密度計不能直立漂浮可能是重心較高或底端較輕造成的；
（2）根據密度計漂浮時浮力等于重力列出關系式即可判斷吸管浸入兩種液體的深度關系。
【解答】解：
（1）小明將自制的密度計放入水中，密度計不能直立漂浮，應降低其重心，故需要增加吸管中鐵絲質量；
（2）因?yàn)槊芏扔?jì)不管是在水中還是在鹽水中，都是漂浮狀態，
所以F浮水＝F浮鹽水＝G，
設密度計的底面積為S，由F?。溅岩篻V浸得，ρ水gSh1＝ρ鹽水gSh2，
因?yàn)棣阉鸡邀}水，所以，h1＞h2。
故答案為：增加；＞。
【點評】密度計是物體的沉浮條件的實際應用，要結合阿基米德原理和沉浮條件分析有關問題：放入不同的液體，液體密度越大，排開體積越小。
13．（2分）媽媽手機充電寶上面標有電壓為5V，容量為12000mAh?，F(xiàn)有兩個充電器，甲標注“輸出5V，600mA”，乙標注“輸出5V，4A”，你認為 　乙?。ㄟx填“甲”或“乙”）可以快速充電。你判斷的理由是 　乙的充電功率大，充電速度快　。
【分析】先根據電功率公式P＝UI計算得兩個充電器的充電功率，進一步判斷出哪個可以快速充電。
【解答】解：甲、乙兩個充電器的充電功率分別為：
P1＝U1I1＝5V×A＝3W，
P2＝U2I2＝5V×4A＝20W＞P1，
則乙的充電功率大，所以乙的充電速度快。
故答案為：乙；乙的充電功率大，充電速度快。
【點評】本題考查了電功率的計算，體現了物理知識與日常生活的密切聯系。
四、實驗題（共22分）
14．（5分）2020年11月10日8時12分，中國研發的奮斗者號在馬里亞納海溝成功坐底，坐底深度10909米，刷新中國載人深潛的新紀錄，我國的這一成就激發了同學們學習液體壓強的興趣，下面是某同學探究”影響液體內部壓強大小的因素”的實驗過程。

（1）如圖甲該實驗是通過來反映被測壓強的大小，使用前應檢查裝置是否漏氣，方法是用手輕輕按壓幾下橡皮膜，如果U形管中的液體能靈活升降，則說明裝置 　不漏氣?。ㄟx填“漏氣”或“不漏氣”）
（2）如圖乙所示，保持金屬盒在此深度不變，轉動金屬盒的方向，U形管兩側水面的高度差 　不變?。ㄟx填“變大”、“變小”或“不變”）。
（3）比較圖中的乙和丙圖，可以得到的結論是：　液體的壓強與液體的深度有關　。
（4）小竹同學經過一番思考，將壓強計改裝成了一個密度計，她將U形管的兩端分別連接了軟管和探頭，當兩探頭置于空氣中時，U形管的液面是齊平的。如圖丁現在小竹將兩個探頭分別置于A和B兩種不同液體中，不斷調整探頭深度，使得U形管液面保持齊平，于是她輕松的判斷出了ρA　小于　ρB（選填“等于”、“大于”或“小于”），請你指出該裝置的缺點是：　只能測出兩種液體密度的大小關系，不能求出密度的具體值?。ㄖ恍枵f出一條即可得分）。
【分析】（1）用手輕輕按壓幾下橡皮膜，如果U形管中的液體能靈活升降，則說明裝置不漏氣；如果U形管中的液體沒有升降或升降不靈活，說明裝置是漏氣的；
（2）在相同液體的同一深度，液體向各個方向的壓強相等；
（3）液體的壓強與液體的密度和液體的深度有關，根據控制變量法分析解答；
（4）根據液體壓強公式p＝ρgh分析。
【解答】解：（1）使用前應檢查裝置是否漏氣，方法是用手輕輕按壓幾下橡皮膜，如果U形管中的液體能靈活升降，則說明裝置不漏氣；
（2）在相同液體的同一深度，液體向各個方向的壓強相等，保持金屬盒在此深度不變，轉動金屬盒的方向，U形管兩側水面的高度差不變；
（3）比較圖乙和圖丙兩圖知，液體的密度相同，深度不同，U形管液面的高度差不同，壓強不同，故可以得到：液體的壓強與液體的深度有關；
（4）當兩探頭置于空氣中時，U形管的液面是齊平的。小竹將兩個探頭分別置于裝有密度為ρA、ρB的液體的A、B容器中，U形管液面齊平時，有：
pA＝pB，即ρAghA＝ρBghB，
又因?yàn)閔A＞hB，
所以ρA＜ρB，
根據ρAghA＝ρBghB可得：ρA＝?ρB；
因?yàn)橹荒軓膶?shí)驗中觀察兩個探頭的深度，無法得出具體值，所以只能比較兩種液體密度的大小關系，不能求出密度的具體值。
故答案為：（1）不漏氣；（2）不變；（3）液體的壓強與液體的深度有關；（4）小于；只能比較兩種液體密度的大小關系，不能求出密度的具體值。
【點評】要了解壓強計的構造與原理，并能學會觀察壓強計來判斷壓強的大小，是解答本題的關鍵，并且要注意控制變量法在實驗中的應用，只要能掌握要領，難度不大。
15．（7分）在“探究浮力的大小跟哪些因素有關”的實驗中，提出如下猜想：
猜想1：浮力的大小可能與液體的密度有關?
猜想2：浮力的大小可能與物體的重力有關
猜想3：浮力的大小可能與物體的形狀有關
猜想4：浮力的大小可能與排開液體的體積有關

（1）如圖甲所示，用手把飲料罐接入水中，飲料罐浸入水中越深，手會感到越吃力。這個事實可以支持以上猜想 　4?。ㄟx填序號）；
（2）為了研究猜想1和猜想2，選用了體積相同的A、B、C三個圓柱體，測得重力分別為4N、4.5N和5N，然后進行如圖乙所示的實驗；
①在序號a的實驗中，物體所受的浮力為 　1　N；
②比較序號 　a、d、e　的三次實驗，可得出初步結論：浮力的大小與液體的密度有關；
③比較序號a、b、c的三次實驗，可得出論：　浮力的大小與物體的重力無關　。
（3）為了研究猜想3，小明用兩塊相同的橡皮泥分別捏成圓錐體和圓柱體進行如圖丙所示的實驗，由此小明得出的結論是浮力的大小與物體的形狀有關，小玲認為該結論不可靠，主要原因是 　沒有控制排開液體的體積相同　。
【分析】（1）分析飲料罐浸入水中的深度增大后哪個因素發生改變即可；
（2）①根據稱重法求出在序號a的實驗中圓柱體所受的浮力；
②根據控制變量法的要求選擇對照實驗；
③分別計算出三個圓柱體受到的浮力，然后進行比較即可；
（3）要探究浮力與物體形狀的關系，就要控制液體密度和物體排開液體的體積相同，然后改變物體的形狀，據此分析解答。
【解答】解：（1）如圖所示，用手把飲料罐按入水中，飲料罐浸入水中越深，它排開水的體積越大，而手會感到越吃力，則說明飲料罐受到的浮力增大，可以證明浮力大小與物體排開液體體積有關，即驗證猜想4；
（2）根據圖片可知，A、B、C三個物體的體積相同；
①在序號a的實驗中物體所受的浮力為：F浮a＝G﹣F＝4N﹣3N＝1N；
②探究浮力大小與液體密度的關系時，必須控制物體排開液體的體積相同，改變液體密度，故選a、d、e；
③根據F浮＝G﹣F分別計算出a、b、c三圖中物體受到的浮力依次為：1N、1N和1N，則得到結論：浮力的大小與物體的重力無關；
（3）小玲認為這個結論不可靠，理由是：沒有控制排開液體的體積相同。
故答案為：（1）4；（2）①1；②a、d、e；③浮力的大小與物體的重力無關；（3）沒有控制排開液體的體積相同。
【點評】此題探究浮力的大小跟哪些因素有關，考查稱重法、控制變量法的應用，掌握控制變量法是解決此題的關鍵。
16．（10分）小明同學為了探究小燈泡亮度與實際功率的關系，設計了如圖甲所示的實驗電路，小燈泡標有“2.5V”的字樣。

（1）圖甲是小明連接的實驗電路，同組的小紅同學發現圖中有一根導線連接錯誤，請你在這根導線上打“×”，并在圖中改正。
（2）電路連接正確后，閉合開關，發現小燈泡不亮，而電流表有示數，電壓表沒有示數，則可能的故障是　燈泡短路　。
（3）排除故障后繼續實驗，小明進行了4次測量，并將有關數據及現象記錄在如下表格中。當電壓表示數為1.7V時，電流表示數如圖乙所示，請根據電流表的示數把表格補充完整。
實驗序號
電壓U/V
電流I/A
電阻R/Ω
電功率P/W
燈泡的亮度
1
0.5
0.16
3.1
0.08
不亮
2
1.7



較暗
3
2.5
0.28
8.9
0.70
正常
4
3.0
0.30
10.0
0.90
很亮
（4）根據實驗?zāi)康姆治鰧?shí)驗數據及現象，可得出的結論是　燈的實際功率越大，燈越亮　。
（5）實驗中小燈泡的電阻變化的原因是　燈的電阻隨溫度的變化而變化　。
（6）此實驗中將小燈泡換成5Ω、10Ω、15Ω的定值電阻還能完成的探究實驗是　電壓一定時，電流與電阻的關系　。
【分析】（1）原電路中，電壓表測電源電壓是錯誤的，電壓表應測燈的電壓；
（2）電路連接正確后，閉合開關，而電流表有示數，則電路為通路，根據小燈泡不亮，電壓表沒有示數分析；
（3）根據電流表選用小量程確定分度值，讀出電流表的示數，由歐姆定律求出燈絲的電阻；
根據P＝UI求出燈的功率；
（4）根據實驗?zāi)康慕Y(jié)合數據分析得出結論；
（5）燈的電阻隨溫度的變化而變化；
（6）換用不同的電阻，可控制不同電阻的電壓一定，研究電流與電阻的關系。
【解答】解：（1）原電路中，電壓表測電源電壓是錯誤的，電壓表應測燈的電壓，如下所示：

（2）電路連接正確后，閉合開關，而電流表有示數，則電路為通路，發現小燈泡不亮，電壓表沒有示數，則可能的故障是燈泡短路；
（3）當電壓表示數為1.7V時，電流表示數如圖乙所示，電流表選用小量程，分度值為0.02A，電流為0.24A，
由歐姆定律，燈的電阻：R＝＝≈7.1Ω；
燈的功率：P＝UI＝1.7V×0.24A≈0.41W；
實驗序號
電壓U/V
電流I/A
電阻R/Ω
電功率P/W
燈泡的亮度
1
0.5
0.16
3.1
0.08
不亮
2
1.7
0.24
7.1
0.41
較暗
3
2.5
0.28
8.9
0.70
正常
4
3.0
0.30
10.0
0.90
很亮
（4）根據實驗?zāi)康姆治鰧?shí)驗數據及現象，可得出的結論是燈的實際功率越大，燈越亮。
（5）實驗中小燈泡的電阻變化的原因是燈的電阻隨溫度的變化而變化；
（6）此實驗中將小燈泡換成5Ω、10Ω、15Ω的定值電阻，可控制電阻電壓一定，故還能完成的探究實驗是：電壓一定時，電流與電阻的關系。
故答案為：（1）如上所示；（2）燈泡短路；（3）如上表所示；（4）燈的實際功率越大，燈越亮；（5）燈的電阻隨溫度的變化而變化；（6）電壓一定時，電流與電阻的關系。
【點評】本題探究小燈泡亮度與實際功率的關系，考查電路連接、故障分析、電阻、功率的計算及數據分析、影響電阻大小的因素和變量法的運用。
