2023年寧夏吳忠市同心縣韋州中學中考物理二模試題（含答案）

這是一份2023年寧夏吳忠市同心縣韋州中學中考物理二模試題（含答案），共19頁。試卷主要包含了單項選擇題，選擇說明題等內容，歡迎下載使用。

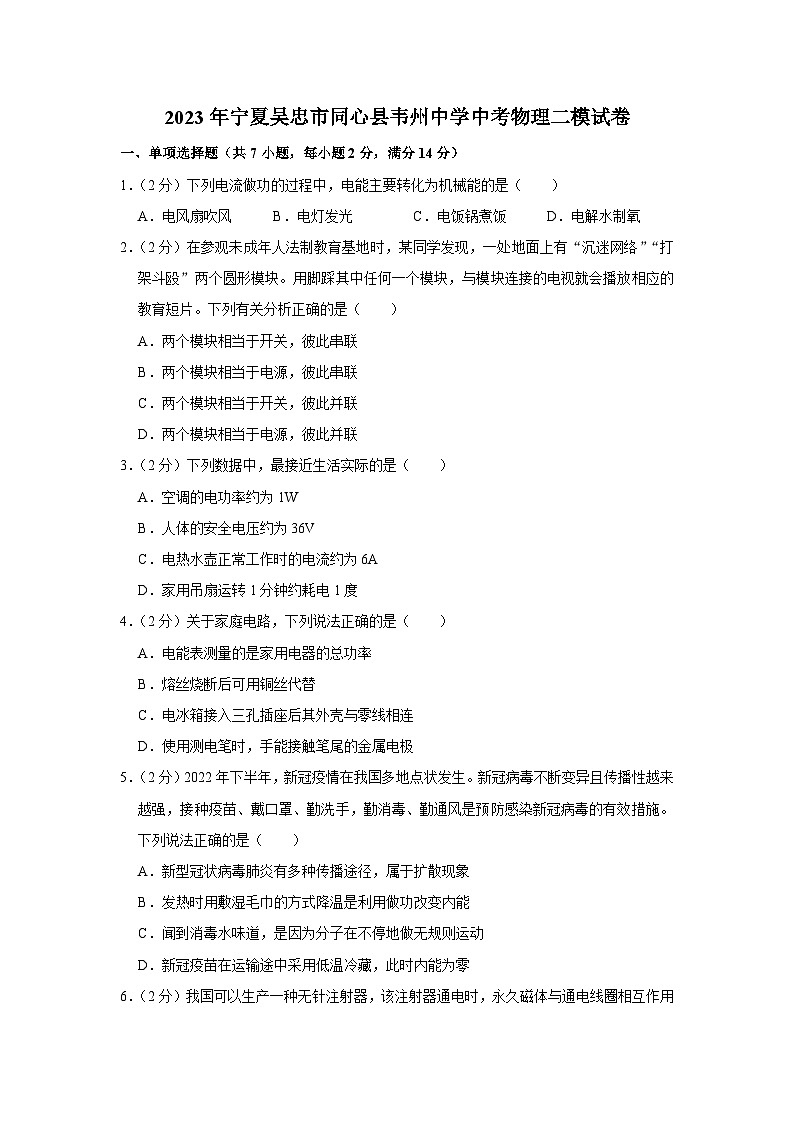

?2023年寧夏吳忠市同心縣韋州中學中考物理二模試卷
一、單項選擇題（共7小題，每小題2分，滿分14分）
1．（2分）下列電流做功的過程中，電能主要轉化為機械能的是（　?。?br /> A．電風扇吹風 B．電燈發光 C．電飯鍋煮飯 D．電解水制氧
2．（2分）在參觀未成年人法制教育基地時，某同學發現，一處地面上有“沉迷網絡”“打架斗毆”兩個圓形模塊。用腳踩其中任何一個模塊，與模塊連接的電視就會播放相應的教育短片。下列有關分析正確的是（　　）
A．兩個模塊相當于開關，彼此串聯
B．兩個模塊相當于電源，彼此串聯
C．兩個模塊相當于開關，彼此并聯
D．兩個模塊相當于電源，彼此并聯
3．（2分）下列數據中，最接近生活實際的是（　?。?br /> A．空調的電功率約為1W
B．人體的安全電壓約為36V
C．電熱水壺正常工作時的電流約為6A
D．家用吊扇運轉1分鐘約耗電1度
4．（2分）關于家庭電路，下列說法正確的是（　?。?br /> A．電能表測量的是家用電器的總功率
B．熔絲燒斷后可用銅絲代替
C．電冰箱接入三孔插座后其外殼與零線相連
D．使用測電筆時，手能接觸筆尾的金屬電極
5．（2分）2022年下半年，新冠疫情在我國多地點狀發生。新冠病毒不斷變異且傳播性越來越強，接種疫苗、戴口罩、勤洗手，勤消毒、勤通風是預防感染新冠病毒的有效措施。下列說法正確的是（　　）
A．新型冠狀病毒肺炎有多種傳播途徑，屬于擴散現象
B．發熱時用敷濕毛巾的方式降溫是利用做功改變內能
C．聞到消毒水味道，是因為分子在不停地做無規則運動
D．新冠疫苗在運輸途中采用低溫冷藏，此時內能為零

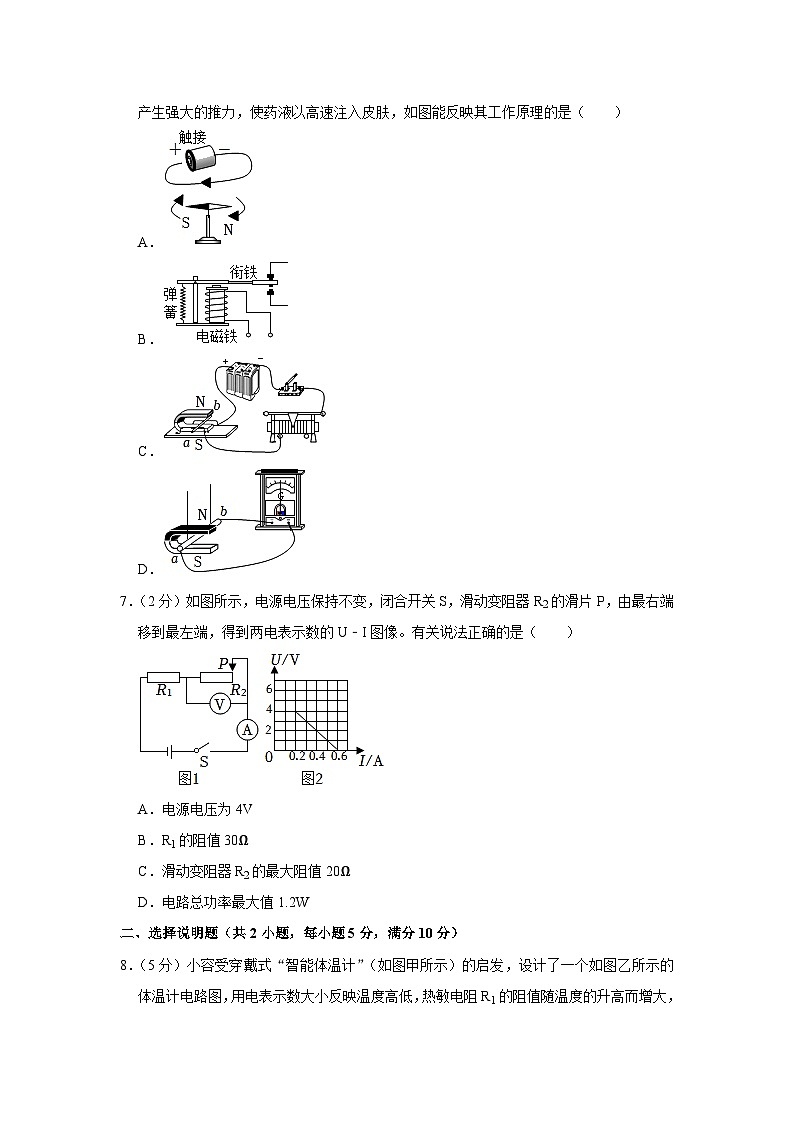

6．（2分）我國可以生產一種無針注射器，該注射器通電時，永久磁體與通電線圈相互作用產生強大的推力，使藥液以高速注入皮膚，如圖能反映其工作原理的是（　　）
A．
B．
C．
D．
7．（2分）如圖所示，電源電壓保持不變，閉合開關S，滑動變阻器R2的滑片P，由最右端移到最左端，得到兩電表示數的U﹣I圖像。有關說法正確的是（　?。?br />
A．電源電壓為4V
B．R1的阻值30Ω
C．滑動變阻器R2的最大阻值20Ω
D．電路總功率最大值1.2W
二、選擇說明題（共2小題，每小題5分，滿分10分）

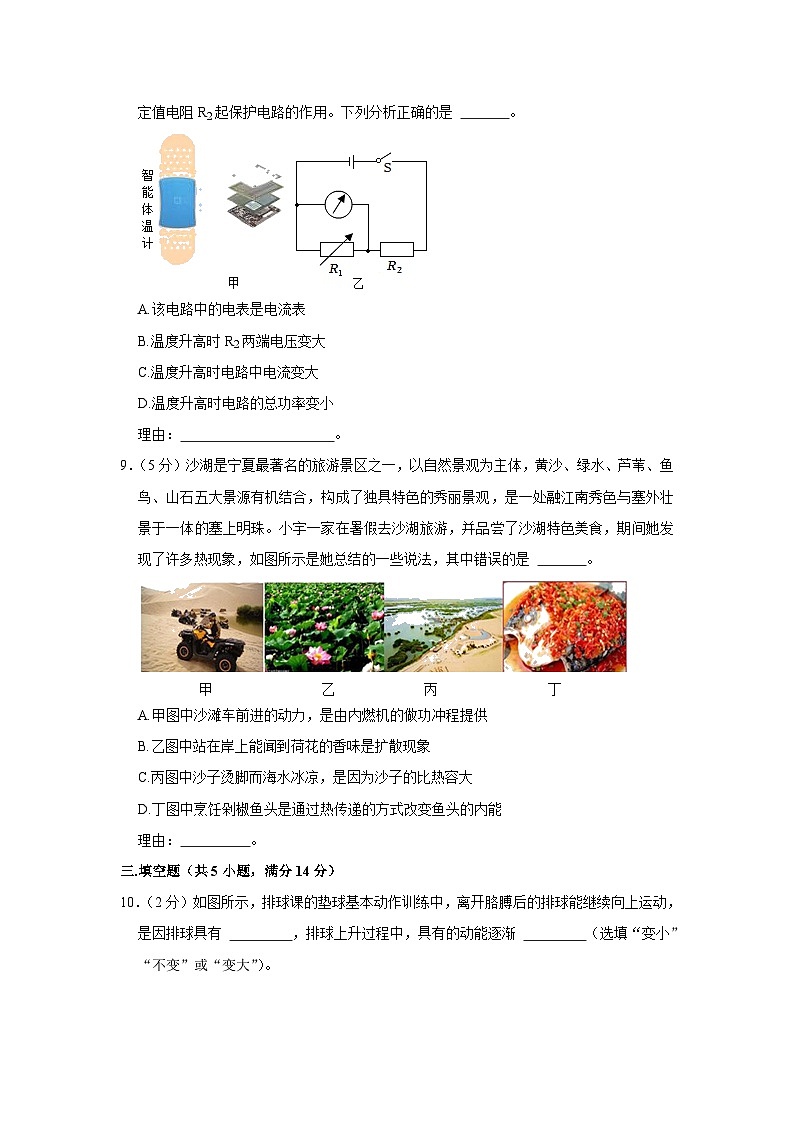

8．（5分）小容受穿戴式“智能體溫計”（如圖甲所示）的啟發，設計了一個如圖乙所示的體溫計電路圖，用電表示數大小反映溫度高低，熱敏電阻R1的阻值隨溫度的升高而增大，定值電阻R2起保護電路的作用。下列分析正確的是 　 　。

A.該電路中的電表是電流表
B.溫度升高時R2兩端電壓變大
C.溫度升高時電路中電流變大
D.溫度升高時電路的總功率變小
理由：　 　。
9．（5分）沙湖是寧夏最著名的旅游景區之一，以自然景觀為主體，黃沙、綠水、蘆葦、魚鳥、山石五大景源有機結合，構成了獨具特色的秀麗景觀，是一處融江南秀色與塞外壯景于一體的塞上明珠。小宇一家在暑假去沙湖旅游，并品嘗了沙湖特色美食，期間她發現了許多熱現象，如圖所示是她總結的一些說法，其中錯誤的是 　 　。

A.甲圖中沙灘車前進的動力，是由內燃機的做功沖程提供
B.乙圖中站在岸上能聞到荷花的香味是擴散現象
C.丙圖中沙子燙腳而海水冰涼，是因為沙子的比熱容大
D.丁圖中烹飪剁椒魚頭是通過熱傳遞的方式改變魚頭的內能
理由：　 　。
三.填空題（共5小題，滿分14分）
10．（2分）如圖所示，排球課的墊球基本動作訓練中，離開胳膊后的排球能繼續向上運動，是因排球具有 　 　，排球上升過程中，具有的動能逐漸 　 ?。ㄟx填“變小”“不變”或“變大”）。

11．（3分）如圖所示，當開關閉合后，螺線管上方的小磁針靜止在圖示位置，則小磁針的右側為 　 　極；如果在螺線管內插入鐵芯就成了 　 ?。魂P(guān)于通電螺線管磁場的方向，小明通過實驗得出的結論是：通電螺線管的極性跟導線的環繞方向有關。請對此結論作出評價：　 　。

12．（3分）在圖書館里，智能機器人可以輔助或替代圖書館管理員的工作，提供整理圖書、讀者咨詢等服務。讀者與智能機器人圖書管理員“小i”對話，咨詢某圖書所在位置，“小i”需將讀者的聲音信號轉化為電流信號，這與 　 ?。ㄟx填“發電機”或“電動機”）的原理相同；在陽光充足的時候，“小i”可以通過將 　 　能轉化為電能，實現無線充電；“小i”也提供無線上網服務，它與互聯網之間通過 　 　來傳遞信息。
13．（4分）根據圖中提供的信息回答下列各題：

（1）如圖甲所示，當人漂浮在水面上時，水對人的浮力 　 ?。ㄟx填“大于”、“等于”或“小于”）人的重力；
（2）如圖乙所示，圖中圖線是小明繪制的某種物質凝固過程的溫度﹣時間圖象，則該物質是 　 　（選填“晶體”或“非晶體”）；
（3）圖丙是小明眼睛成像示意圖。由圖可知，小明需要配戴 　 ?。ㄟx填“凹”或“凸”）透鏡制成的眼鏡來矯正視力；
（4）電阻箱是電學實驗中的常用器材。如圖丁所示，該電阻箱的讀數為 　 　Ω。

14．（2分）如圖所示是汽車的USB便攜充電設備，其上有A.B兩個充電接口，額定輸出電壓均為5V，輸出電流分別為1.0A和2.1A。要快速給標配的手機充電，應選用 　 ?。ㄟx填“A”或“B”）接口，此接口的額定輸出功率為 　 　W。

四.應用題（共4小題，滿分16分）
15．（2分）如圖甲是賓館床頭柜上開關示意圖，圖乙是其控制的電路，其中S1為旋鈕開關，單獨控制臺燈的通斷和亮度，S2為單獨控制電視插座的開關。在圖乙中將電路圖連接完整，要求符合安全用電原則。

16．（2分）“珍愛生命，注意用電安全”是同學們?nèi)粘Ｉ钪斜仨毦哂械陌踩庾R。小鑫的爸爸想給放在室外的電動自行車充電，由于家中插線板（如圖）的導線長度不夠，小鑫的爸爸又找來一段足夠長的導線，打算把兩段導線連接起來，從而增加插線板導線的長度。當爸爸剛連接好導線，小鑫看到后告訴爸爸，導線連接處往往比別處更容易發熱，加速老化。甚至引起火災，存在安全隱患。請你也來解釋一下這是為什么？

17．（6分）小明的媽媽為奶奶買了一個電熱足浴盆。其加熱系統中加熱電阻額定電壓為220V，額定功率為1210W，問：
（1）加熱系統中加熱電阻的阻值為多少。
（2）小明幫奶奶泡腳時，向足浴盆中加入5kg初溫為20℃的水，加熱系統將水加熱到40℃，此加熱過程中水吸收的熱量是多少。（c水＝4.2×103J/（kg?℃）
（3）足浴盆開啟加熱狀態后，關閉其他用電器，如圖所示的電能表鋁盤在3min內轉了150圈，求足浴盆的實際功率。

18．（6分）如圖1所示為人們所喜愛的電動自行車，它輕便、節能、環保。只要將圖中車鑰匙插入鎖孔并順時針旋轉一下，車子就通電了，但不會行駛。

（1）這車鑰匙實質相當于一個 　 　，跨上自行車將右手把向后旋轉，車子就能前進，并且向后旋轉的角度越大，車速就越快，右手把實質相當于一個 　 　。給電動車充電時，電瓶相當于 　 ?。ㄟx填“電源”或“用電器”）。
（2）圖2是電動車的充電插口，內有金屬插腳，在使用過程中絕不能拿硬幣、手等去觸碰；圖3是電動車的局部電路圖，其中控制器是指電動車?yán)眯铍姵毓ぷ鞯乃杏秒娖?。如果硬幣碰到充電插口的兩個金屬插腳，可能會造成 　 ?。ㄟx填“蓄電池”、“控制器”或“充電插口”）損壞；如果人體觸碰蓄電池兩極，人 　 ?。ㄟx填“有”或“無”）危險。
（3）電動自行車兩剎車手柄（如圖4）中各有一只開關S1和S2；在行駛中用任一只手柄剎車時，該手柄上的開關立即斷開，電動機停止工作，以下電路符合要求的是 　 　。

五.實驗探究題（共4小題，滿分21分）
19．（5分）如圖在探究“比較不同物質吸熱的情況”的實驗中：
（1）應量取質量 　 ?。ㄟx填“相同”或“不同”）的食用油和水，分別倒入相同的燒杯中。
（2）選用相同規格的電加熱器加熱，可以認為相同時間內水和食用油 　 　相同。
（3）實驗發現：吸收相等熱量，升溫較快的是 　 ??；若使兩者升高相同的溫度，則 　 　吸收的熱量較多，這表明 　 　的吸熱能力強。

20．（5分）按要求填空。

（1）在探究“電流通過導體產生熱量多少與什么因素有關”實驗時采用了如圖所示的裝置。請仔細觀察甲、乙兩圖。
①實驗中通過轉換法來比較電流通過電阻絲產生熱量的多少。下列研究實例采用該研究方法的是 　 　。
A.探究電流與電壓、電阻的關系
B.研究影響電阻大小的因素時，用電流的大小來反映電阻的大小
②圖甲所示的裝置是用來研究電流通過電阻產生的熱量與 　 　的關系。
③若圖乙的實驗中增大容器外的電阻，則實驗效果更 　 ?。ㄟx填“明顯”或“不明顯”）。
（2）在探究“物體動能大小與哪些因素有關”的實驗中，選擇質量不同的兩個小球、斜面和木塊等器材。
①為控制小球到達水平面時的速度相等，小明應讓不同質量的小球從斜面的 　 ?。ㄟx填“不同”或“相同”）高度處釋放。
②圖丙實驗中，探究的“動能”是指 　 　。
A.小球在斜面上時的動能
B.小球撞擊木塊時的動能
C.小球撞擊木塊后的動能
D.小球在剛釋放時的動能
21．（4分）小明同學為了“探究影響導體電阻大小的因素”設計了如圖甲實驗裝置。實驗器材：電源（1.5V），電阻箱R0（0～999.9Ω），小量程電流表，電阻絲R，開關，導線若干。

（1）本實驗通過 　 　來比較導體電阻的大?。?br /> （2）小明發現只有一根電阻絲，可以探究導體的電阻是否與導體的 　 　有關；（多選題）
A.長度
B.橫截面積
C.材料
（3）小明把電阻絲接入ab間，閉合開關S，將電阻箱調到適當位置不動，多次改變金屬夾P的位置，得到多組I、L的數據，以電流的倒數為縱坐標、電阻絲接入電路的長度L為橫坐標，得出圖象（如圖乙）。由圖象可知，R0的阻值為 　 　Ω。
（4）實驗中調節電阻箱到適當位置，使得電流比較小的好處是 　 　。
22．（7分）探究“電流與電阻的關系”時，可供實驗器材有：三節新的干電池（電壓為4.5V）、電流表、電壓表、滑動變阻器（標有“20Ω 2A”字樣）、定值電阻5個（5Ω、10Ω、15Ω、20Ω、50Ω），開關一個，導線若干。小靜等同學設計了如圖甲所示的電路圖：

（1）請用筆畫線代替導線將圖乙中的實物圖連接完整，要求：滑片向右移動時電阻變大。
（2）閉合開關，電流表無示數，電壓表有示數，并接近電源電壓，則故障原因是：　 　。
（3）排除故障后，將定值電阻由5Ω更換為10Ω時，應向 　 ?。ㄟx填“左”或“右”）適當調節滑動變阻器的滑片，使電壓表示數保持不變。
（4）圖丙是根據實驗數據畫出的定值電阻的I﹣R圖像，其中陰影部分面積表示的物理量是 　 　，其數值為 　 　。
（5）實驗中，在接入50Ω的定值電阻后，小靜同學無論怎樣移動滑片，都不能使電壓表示數達到原來的數值，為了能完成這次實驗，小靜采取的措施可行的是 　 　。（多選）
A.調高電源電壓
B.更換一個最大阻值為30Ω的滑動變阻器
C.再串聯一個10Ω的電阻
D.將電壓表改接到滑動變阻器兩端
（6）如圖圖像中能大致反應本實驗中各物理量之間關系的是 　 　。


2023年寧夏吳忠市同心縣韋州中學中考物理二模試卷
參考答案與試題解析
一、單項選擇題（共7小題，每小題2分，滿分14分）
1．【解答】解：A、電風扇吹風，電能主要轉化成機械能，故A正確；
B、電燈發光，電能轉化成光能和內能，故B錯誤；
C、電飯鍋煮飯，是電能轉化為內能，故C錯誤；
D、電解水制氧，由電能轉化成化學能，故D錯誤。
故選：A。
2．【解答】解：AC、兩個模塊可以單獨控制電視，所以是并聯，A錯誤，C正確。
BD、用腳踩其中任何一個模塊，與模塊連接的電視就會播放相應的教育短片，則兩個模塊相當于開關，B和D均錯誤。
故選：C。
3．【解答】解：A．一般空調的功率都會達到1kW以上，故A錯誤；
B．不高于36V的電壓對人來說都是安全電壓。故B錯誤；
C．一般的電熱水壺的額定功率在1kW以上，額定電壓為220V，根據P＝UI可以知道，它的正常工作時的電流約為6A左右。故C正確；
D．家用吊扇的功率在100W左右，工作10小時消耗的電能接近1度，故D錯誤。
故選：C。
4．【解答】解：
A、電能表是測量電路消耗電能（或測量電功）的儀表，故A錯誤。
B、當電路電流過大時，保險絲容易熔斷而保護電路，如果用銅絲代替保險絲后，就起不到保護作用了，故B錯誤；
C、電冰箱接入三孔插座能使電冰箱金屬外殼接地，防止由于冰箱的外殼漏電而使人發生觸電事故，故C錯誤；
D、使用測電筆時，手能接觸筆尾的金屬電極，而且必須接觸筆尾金屬體，這樣才能構成通路，故D正確。
故選：D。
5．【解答】解：A、病毒的傳播不是分子的運動，因此不屬于擴散現象，故A錯誤；
B、發熱時用敷濕毛巾的方式降溫是利用熱傳遞改變內能，故B錯誤；
C、一切物質的分子都在不停地做無規則的運動，聞到消毒水味道，是分子不停地做無規則運動的結果，故C正確；
D、新冠疫苗在運輸途中采用低溫冷藏，此時也有內能，因此內能不為零，故D錯誤。
故選：C。
6．【解答】解：根據題意可知，無針注射器是依靠磁場對通電線圈有力的作用，利用了藥液的慣性，將藥液快速“注入”皮膚的，這與電動機的原理相同；
A是奧斯特實驗，說明電流的周圍存在磁場；B是電磁繼電器，其原理是電流的磁效應，C是電動機的工作原理圖，說明通電導體在磁場中受到力的作用；D是發電機的工作原理圖。
故選：C。
7．【解答】解：由圖1可知，R1與R2串聯，電壓表測R2兩端的電壓，電流表測電路中的電流。
（1）當滑動變阻器接入電路中的電阻為0時，電路為R1的簡單電路，電路中的電流最大，
由圖乙可知，電路中的電流I1＝0.6A，
由I＝可得，電源的電壓：U＝I1R1＝0.6A×R1，
當滑動變阻器接入電路中的電阻最大時，電路中的電流最小，
由圖乙可知，電路中的電流I2＝0.2A，R2兩端的電壓U2＝4V，
則滑動變阻器的最大阻值：R2＝＝＝20Ω，故C正確；
因串聯電路中總電阻等于各分電阻之和，
所以，電源的電壓：U＝I2（R1+R2）＝0.2A×（R1+20Ω），
因電源的電壓不變，
所以有：0.6A×R1＝0.2A×（R1+20Ω），
解得：R1＝10Ω，故B錯誤；
電源的電壓：U＝I1R1＝0.6A×10Ω＝6V，故A錯誤；
（2）由（1）可知，電路中的最大電流為0.6A，因此電路總功率最大值：P＝UI1＝6V×0.6A＝3.6W，故D錯誤。
故選：C。
二、選擇說明題（共2小題，每小題5分，滿分10分）
8．【解答】解：
A、由電路圖可知，熱敏電阻R1和定值電阻R2串聯，該電路中的電表與R1并聯，則該電表為電壓表，故A錯誤；
BCD、熱敏電阻R1的阻值隨溫度的升高而增大，當溫度升高時，R1的阻值變大，串聯電路的總電阻變大，根據I＝可知電路中的電流變小；R2是定值電阻，根據U＝IR可知R2兩端的電壓變??；根據P＝UI可知，電路的總功率變小，故D正確、BC錯誤。
故答案為：D；當溫度升高時，熱敏電阻R1的阻值變大，串聯電路的總電阻變大，根據I＝可知電路中的電流變小，根據U＝IR可知定值電阻R2兩端的電壓變小，根據P＝UI可知電路的總功率變小。
9．【解答】解：A、內燃機的做功沖程將內能轉化為機械能為內燃機提供動力，故A正確；
B、站在岸上能聞到荷花的香味，說明分子在不停地做無規則運動，屬于擴散現象，故B正確；
C、湖水的比熱容比沙子的比熱容大，同樣受熱的情況下，水的溫度變化比沙小，因此沙子熱得燙腳而湖水卻很清涼，故C錯誤；
D、烹飪剁椒魚頭是通過熱傳遞的方式改變魚頭的內能，故D正確。
故選：C。
三.填空題（共5小題，滿分14分）
10．【解答】解：排球離手繼續保持向上運動是因為排球具有慣性，上升過程中由于重力和空氣阻力的原因，速度會減小，動能便會隨著減小。
故答案為：慣性；變小。
11．【解答】解：右手握住螺線管，四指指向電流的方向，大拇指指向螺線管的右端為N極，由磁極間的相互作用可知，小磁針右端為S極；
如果在螺線管內插入鐵芯就成了電磁鐵；
關于通電螺線管磁場的方向，小明通過實驗得出的結論是：通電螺線管的極性跟導線的環繞方向有關。請對此結論作出評價：正確，改變導線的環繞方向，觀察小磁針的偏轉方向即可驗證
故答案為：S；電磁鐵；正確，改變導線的環繞方向，觀察小磁針的偏轉方向即可驗證。
12．【解答】解：（1）讀者與“小i”對話，聲音使膜片振動，使線圈在磁場中做切割磁感線運動，產生感應電流，即將讀者的聲音信號轉化為電流信號，這是電磁感應現象，與發電機的原理相同。
（2）在陽光充足的時候，“小i”的太陽能電池板可以將太陽能轉化為電能的方式實現無線充電。
（3）“小i”提供無線上網服務，則它與互聯網之間通過電磁波來傳遞信息。
故答案為：發電機；太陽；電磁波。
13．【解答】解：（1）當人漂浮在水面上時，人只受到浮力和重力，處于靜止?fàn)顟B(tài)，因此水對人的浮力等于人的重力；
（2）由圖乙中物質凝固圖線可知，此物質沒有固定的凝固點，因此該物質是非晶體；
（3）據圖丙可知，小明眼睛成像在視網膜之前，是近視眼，因此需要配戴凹透鏡制成的眼鏡來矯正視力；
（4）圖丁所示電阻箱的讀數為2×10Ω+0×1Ω+2×0.1Ω+2×0.01Ω＝20.22Ω。
故答案為：（1）等于；（2）非晶體；（3）凹；（4）20.22。
14．【解答】解：汽車用USB便攜充電設備，有A、B兩個充電接口，B口的電流大，輸出電壓相同，根據P＝UI可知，B口的輸出功率大，要快速給標配的手機充電，應選用電流較大的B接口；
此接口的額定輸出功率為：P＝UI＝5V×2.1A＝10.5W。
故答案為：B；10.5。
四.應用題（共4小題，滿分16分）
15．【解答】解：火線先進臺燈的開關，然后變阻器與燈泡串聯，而零線直接接在燈泡上；開關S2應與插座串聯，開關S2接在火線上，電視插座的上端直接接在零線上。如圖所示：

16．【解答】解：導線連接處由于導體有效橫截面積小、電阻大，連接處與其兩邊導線串聯，通過電流和通電時間相同。根據Q＝I2Rt，所以連接處產生熱量多，更容易發熱，加速老化，甚至引發火災。
17．【解答】解：（1）由P＝可知，加熱電阻的阻值：
R＝＝＝40Ω，
（2）水吸收的熱量：
Q吸＝c水m（t﹣t0）＝4.2×103J/（kg?℃）×5kg×（40℃﹣20℃）＝4.2×105J；
（3）足浴盆在這段時間內消耗的電能：
W＝＝0.05kW?h，
時間t＝3min＝h＝0.05h，
足浴盆的實際功率P實＝＝＝1kW＝1000W。
答：（1）加熱系統中加熱電阻的阻值為40Ω；
（2）此加熱過程中水吸收的熱量是4.2×105J；
（3）足浴盆的實際功率是1000W。
18．【解答】解：（1）電動自行車鑰匙插入鎖孔并順時針旋轉一下，車子就通電了，所以這車鑰匙其實就是一個開關；
電動自行車將右手把向后旋轉，車子就能前進，并且向后旋轉的角度越大，車速就越快，說明這右手把能改變電路中的電流，則這右手把就相當于一個滑動變阻器；
電瓶充電時是將電能轉化為化學能，此時電瓶相當于用電器；
（2）因為硬幣是導體，將硬幣碰到充電插口的兩個金屬插腳時，使蓄電池的正負極相連，因此會造成蓄電池短路；
對人體的安全電壓不高于36V，而蓄電池的供電電壓為48V＞36V，所以充滿電后如果人體觸碰蓄電池兩極，人有危險；
（3）由題意可知，電動車行駛中用任一只手柄剎車時，該手柄上的開關立即斷開，電動機停止工作，說明兩開關應串聯接在電路中，根據選項可知D符合題意，ABC不符合題意。
故答案為：（1）開關；滑動變阻器；用電器；（2）蓄電池；有；（3）D。
五.實驗探究題（共4小題，滿分21分）
19．【解答】解：（1）根據比較吸熱能力的方法，要控制不同物質的質量相同，應量取質量相同的食用油和水，分別倒入相同的燒杯中；
（2）選用相同規格的電加熱器加熱，根據轉換法，可以認為相同時間內水和食用油吸熱相同；
（3）實驗中發現：吸收相等熱量，升溫較快的是食用油；
若使兩者升高相同的溫度，則水加熱時間長，由轉換法，水吸收的熱量較多，水的吸熱能力強。
故答案為：（1）相同；（2）吸熱；（3）食用油；水；水。
20．【解答】解：（1）①實驗中通過轉換法來比較電流通過電阻絲產生熱量的多少，采用了轉換法：
A.探究電流與電壓、電阻的關系，采用了控制變量法；
B.研究影響電阻大小的因素時，用電流的大小來反映電阻的大小，采用了轉換法；
故選：B；
②圖甲所示的裝置中，兩電阻串聯，通過的電流和通電時間相同，而電阻大小不同，是用來研究電流通過電阻產生的熱量與電阻的關系；
③若圖乙的實驗中增大容器外的電阻，根據并聯電路電壓規律及歐姆定律可知，通過容器外的電阻的電流變小，即通過右側容器內的電阻的電流與通過左側容器內的電阻的電流差變小，根據Q＝I2Rt可知，相同的電阻絲產生的熱量差別變小，則實驗效果更不明顯；
（2）①為控制小球到達水平面時的速度相等，小明應讓不同質量的小球從斜面的相同高度處釋放；
②根據轉換法，通過比較木塊在同一水平面上被撞擊的距離來比較小球到達水平面時動能的大小。圖丙實驗中，探究的“動能”是指小球撞擊木塊時的動能，故選：B。
故答案為：（1）①B；②電阻；③不明顯；（2）①相同；②B。
21．【解答】解：（1）將不同的電阻絲接入電路中，電阻絲的阻值不同，會使得電流表的示數不同（即：接入電路中電阻絲的阻值越小，電路中電流越大，則電流表示數越大），因此實驗中是通過觀察電流表的示數來比較電阻大小的，這種研究問題的方法叫做轉換法；
（2）當探究導體電阻與長度的關系時，可控制橫截面積和材料不變，改變導體的長度，能夠完成；
當探究導體電阻與橫截面積的關系時，可控制長度和材料不變，通過折疊改變導體的橫截面積，能夠完成；
當探究導體電阻與材料的關系時，可控制長度和橫截面積不變，因為只有一個金屬絲，所以無法改變材料，不能夠完成；故選AB；
（3）當電阻絲接入0cm，就是電阻絲的電阻為零時，電源電壓為1.5V，電流倒數為8A﹣1，所以電流為I'＝A＝0.125A，則電阻箱的電阻為：R0＝＝＝12Ω；
（4）實驗中調節電阻箱到適當位置，使得電流比較小的好處是保護電路。
故答案為：（1）電流表的示數；（2）A、B；（3）12；（4）保護電路。
22．【解答】解：（1）滑動變阻器接一個上接線柱和一個下接線柱串聯在電路中，按照甲電路圖知滑動變阻器接左下接線柱，如下圖所示：
；
（2）若電流表沒有示數，說明電路可能斷路；電壓表有示數，說明電壓表、電流表、滑動變阻器、開關與電源相連，所以故障為與電壓表并聯的定值電阻斷路；
（3）根據串聯分壓原理可知，將定值電阻由5Ω改接成10Ω的電阻，電阻增大，其分得的電壓增大；
探究電流與電阻的實驗中應控制電壓不變，應保持電阻兩端的電壓不變，
根據串聯電路電壓的規律可知應增大滑動變阻器分得的電壓，由分壓原理，應增大滑動變阻器連入電路中的電阻，所以滑片應向右端移動，使電壓表示數恢復到原來的值；
（4）根據畫出I﹣R圖象（如圖丙）知，圖中陰影面積為長方形，其面積等于IR，由歐姆定律得，U＝IR，陰影面積表示的物理量是電阻兩端的電壓，其數值為U＝IR＝0.6A×5Ω＝3V；
（5）A、設電源電壓為U，定值電阻兩端的電壓為UV，當接入50Ω的定值電阻時，則＝，即＝，解得電源電壓為：U＝4.2V，所以降低電源電壓可以完成這次實驗，故A錯誤；
BC、為了能完成這次實驗，滑動變阻器的最小電阻為：
＝，即＝，解得滑動變阻器的最大電阻為：R滑大＝25Ω，所以更換一個最大阻值為30Ω的滑動變阻器可以完成這次實驗，故B正確；
再串聯一個電阻的阻值可以為：30Ω﹣20Ω＝10Ω，故C正確；
D.將電壓表改接到滑動變阻器兩端，不能改變電阻的分壓作用，無論怎樣移動滑片，都不能使電壓表示數達到原來的數值，所以不能完成這次實驗，故D錯誤；
故選：BC；
（6）A、因電壓表示數不變，即電流與R之積為一定值，故電流隨R的變化關系為反比例函數，故A錯誤；
B、換用不同的電阻時，電壓表示數不變，故B錯誤；
C、定值電阻的電壓為2V，變阻器的電壓為1V，由分壓原理，變阻器與R的比值為1：2，故變阻器連入電路的電阻與R的關系為一過原點的直線，故C正確；
D、根據P＝UI＝，定值電阻的功率：PR＝＝，即電阻的電功率與R之積為一定值，電阻的電功率隨R變化關系為反比例函數，故D錯誤。
故選：C。
故答案為：（1）見解答圖；（2）定值電阻斷路；（3）右；（4）電阻兩端的電壓；3V；（5）BC；（6）C。
