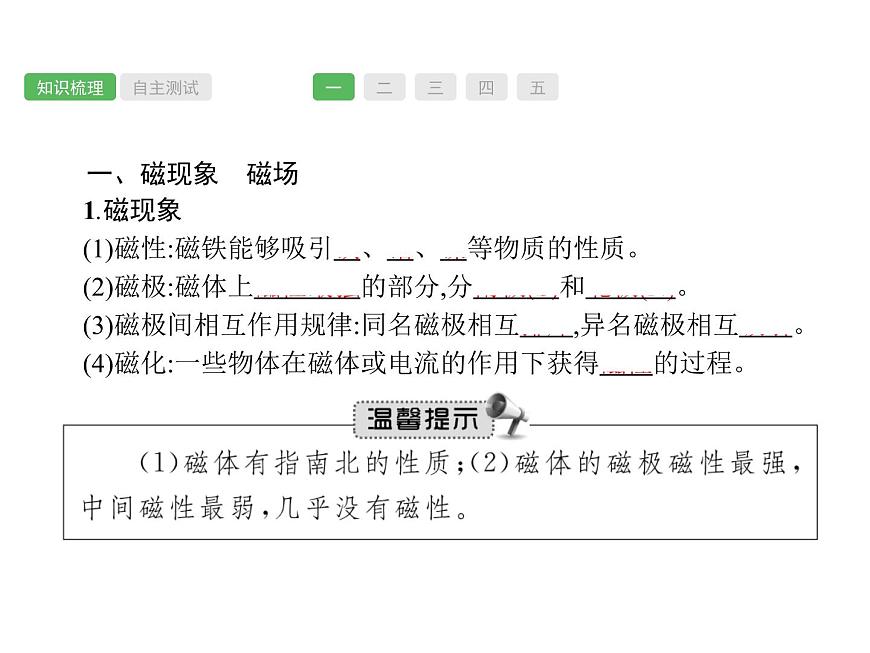

一、磁現象　磁場1.磁現象(1)磁性:磁鐵能夠吸引鐵、鈷、鎳等物質的性質。(2)磁極:磁體上磁性最強的部分,分南極(S)和北極(N)。(3)磁極間相互作用規律:同名磁極相互排斥,異名磁極相互吸引。(4)磁化:一些物體在磁體或電流的作用下獲得磁性的過程。

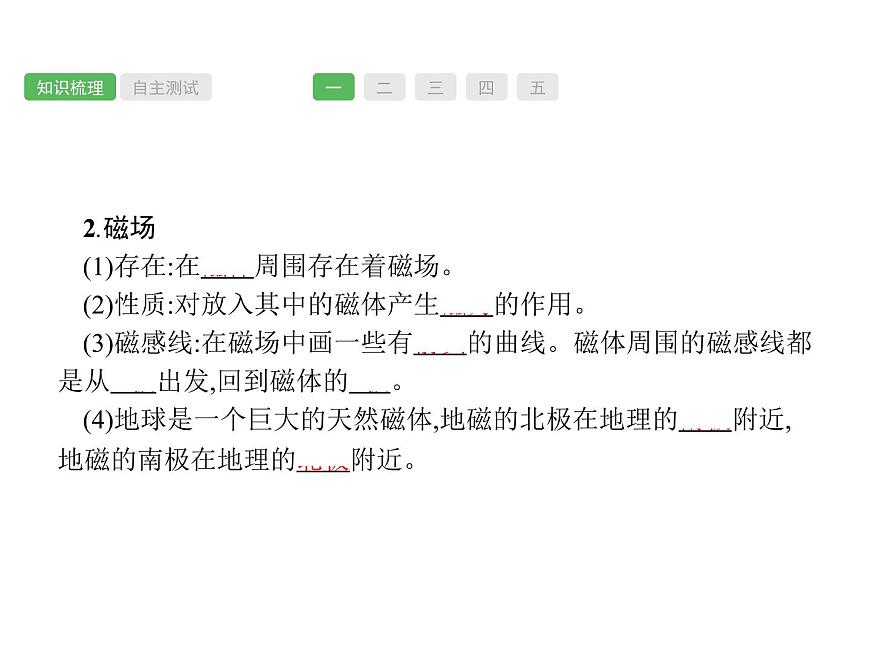

2.磁場(1)存在:在磁體周圍存在著磁場。(2)性質:對放入其中的磁體產生磁力的作用。(3)磁感線:在磁場中畫一些有箭頭的曲線。磁體周圍的磁感線都是從N極出發,回到磁體的S極。(4)地球是一個巨大的天然磁體,地磁的北極在地理的南極附近,地磁的南極在地理的北極附近。

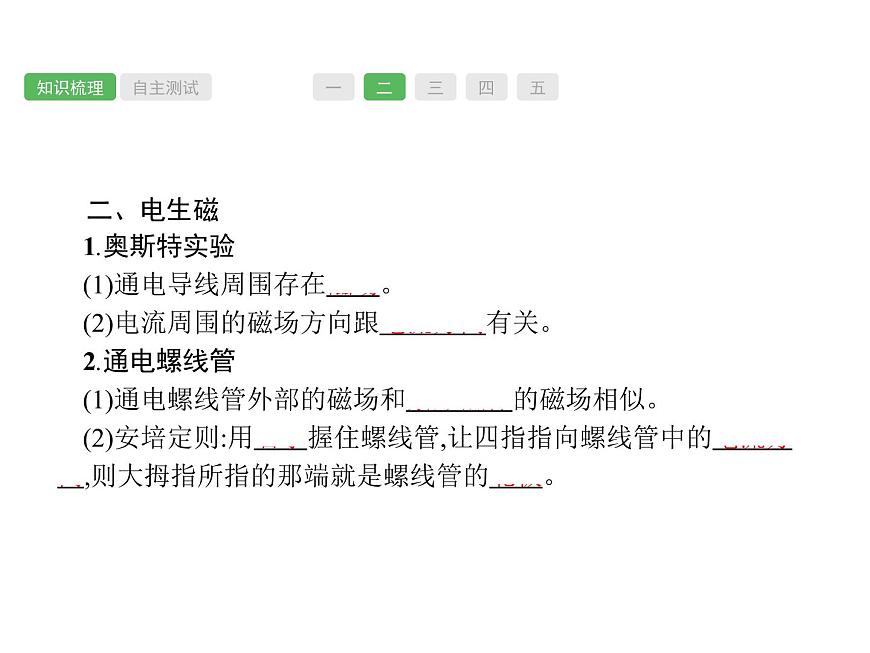

二、電生磁1.奧斯特實驗(1)通電導線周圍存在磁場。(2)電流周圍的磁場方向跟電流方向有關。2.通電螺線管(1)通電螺線管外部的磁場和條形磁體的磁場相似。(2)安培定則:用右手握住螺線管,讓四指指向螺線管中的電流方向,則大拇指所指的那端就是螺線管的北極。

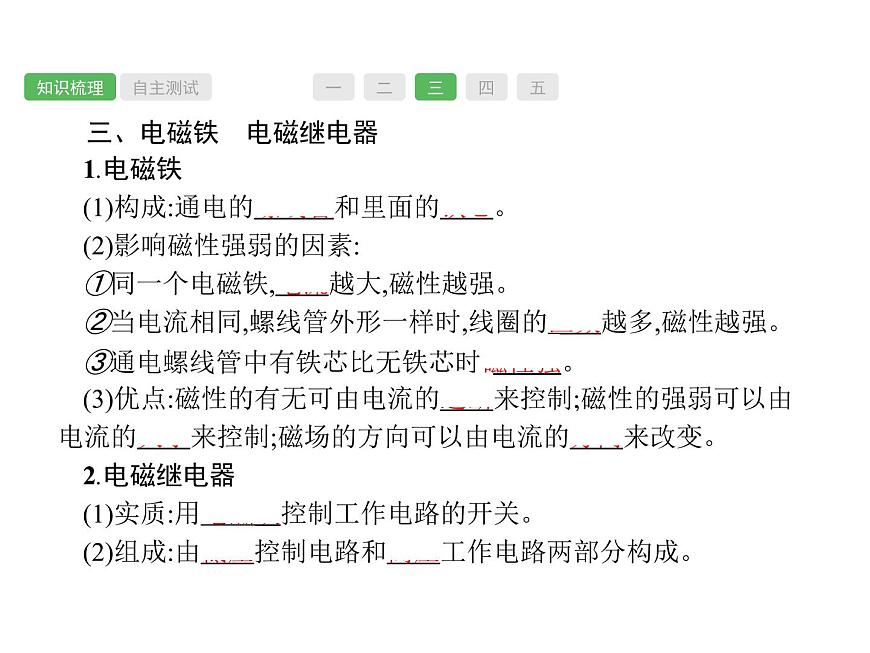

三、電磁鐵　電磁繼電器1.電磁鐵(1)構成:通電的螺線管和里面的鐵芯。(2)影響磁性強弱的因素:①同一個電磁鐵,電流越大,磁性越強。②當電流相同,螺線管外形一樣時,線圈的匝數越多,磁性越強。③通電螺線管中有鐵芯比無鐵芯時磁性強。(3)優點:磁性的有無可由電流的通斷來控制;磁性的強弱可以由電流的大小來控制;磁場的方向可以由電流的方向來改變。2.電磁繼電器(1)實質:用電磁鐵控制工作電路的開關。(2)組成:由低壓控制電路和高壓工作電路兩部分構成。

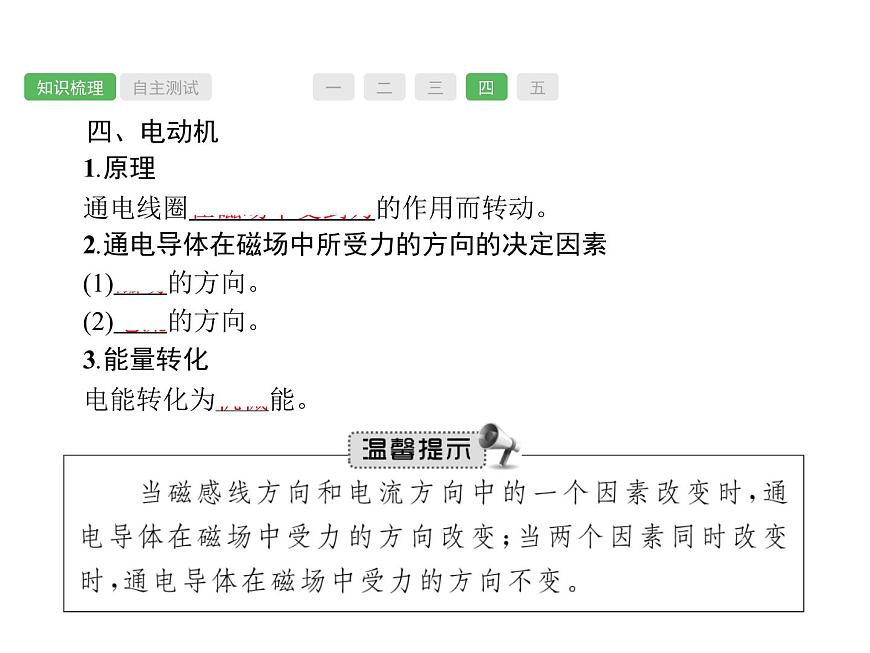

四、電動機1.原理通電線圈在磁場中受到力的作用而轉動。2.通電導體在磁場中所受力的方向的決定因素(1)磁場的方向。(2)電流的方向。3.能量轉化電能轉化為機械能。

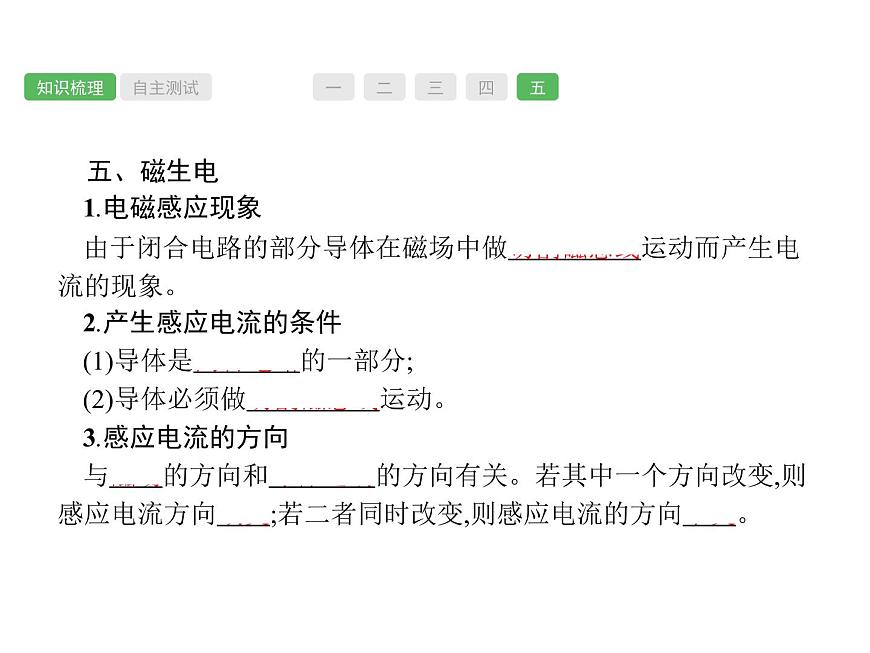

五、磁生電1.電磁感應現象由于閉合電路的部分導體在磁場中做切割磁感線運動而產生電流的現象。2.產生感應電流的條件(1)導體是閉合電路的一部分;(2)導體必須做切割磁感線運動。3.感應電流的方向與磁場的方向和導體運動的方向有關。若其中一個方向改變,則感應電流方向改變;若二者同時改變,則感應電流的方向不變。
4.發電機原理:電磁感應。能量轉化:機械能轉化為電能。
1.關于指南針和磁場,下列說法正確的是(　　)A.指南針最早由歐洲傳入中國B.地球的地理兩極與地磁場兩極完全重合C.地球周圍存在磁場,因此指南針能指示方向D.信鴿是靠在其身上綁上小磁針來導航的答案:C解析:指南針是我國古代勞動人民的偉大發明,由中國傳入歐洲,A選項錯誤;地磁的南極在地理北極附近,地磁的北極在地理南極附近,地理南北兩極與地磁南北兩極不是完全重合,存在著一個夾角,叫磁偏角,B選項錯誤;地球本身是一個巨大的磁體,在地球周圍存在著磁場,正是由于地磁場的存在,使得指南針總是能夠指南北,C選項正確;信鴿是靠地磁場來導航的,身上沒有專門的小磁針,D選項錯誤。
2.在如圖所示的電路中,根據小磁針靜止時的指向可知(　　)A.a端是通電螺線管的N極,c端是電源正極B.b端是通電螺線管的N極,d端是電源正極C.a端是通電螺線管的N極,c端是電源負極D.b端是通電螺線管的N極,d端是電源負極答案:A解析:由通電螺線管內部中間的小磁針,靜止時N極指向左端,可知,螺線管內部的磁場方向水平向左,內部的磁場由b指向a,則a端是通電螺線管的N極,根據安培定則,知螺線管中的電流從左側流進,右側流出,則c端為電源的正極,d端為負極,故A正確,B、C、D錯誤。
3.如圖所示,小磁針在條形磁體作用下處于靜止?fàn)顟B(tài)。(1)請標出小磁針的N極。 (2)用箭頭標出條形磁體周圍磁感線的方向。答案:如圖所示解析:磁體周圍的磁感線由N極到S極;小磁針靜止時N極的指向與磁感線方向相同。
4.在探究利用磁場產生電流的實驗中,連接了如圖所示的實驗裝置。(1)實驗中,通過觀察?　　來判斷電路中是否有感應電流。?(2)閉合開關后,要使電路中形成感應電流,銅棒ab應　　　　(選填“上下”或“左右”)運動,這是　　　　　　現象,利用這一原理可制成　。?(3)要使電流表指針偏轉方向發生改變,可以采取的方法有　(答出一種方法即可)。?
答案:(1)電流表指針是否偏轉(2)左右　電磁感應　發電機(3)改變磁場方向或改變ab運動方向解析:(1)實驗中,通過觀察電流表指針是否偏轉來判斷電路中是否有感應電流;(2)要產生感應電流,必須同時滿足兩個條件:電路是閉合的;一部分導體做切割磁感線運動。因此要使電路中形成感應電流,銅棒ab需向左或向右做切割磁感線運動;這是電磁感應現象,利用這一原理可制成發電機;(3)要使電流表指針偏轉方向發生改變,即改變流入電流表的電流方向,就是要改變感應電流的方向,可以改變磁場方向或改變ab的運動方向。
1.正確理解磁場和磁感線【例1】 關于磁場和磁感線,以下說法正確的是(　　)①磁場看不見摸不著,但可以借助小磁針感知它的存在?、诖鸥芯€是磁體周圍空間實際存在的曲線　③磁場對放入其中的磁體有力的作用?、艿厍蛑車嬖诖艌鯝.①②③B.①②④C.①③④D.②③④解析:磁場看不見摸不著,但可以借助小磁針感知它的存在,這是典型的轉化法,故①正確;磁感線是不存在的,是為了研究方便假想的一些有方向的曲線,故②錯誤;磁場的基本性質是對放入其中的磁體有力的作用,故③正確;地球是一個巨大的磁體,地球周圍存在磁場,故④正確。答案:C
下列說法正確的是(　　)A.磁感線是磁場中真實存在的曲線B.在用磁感線描述磁場時,磁感線都是從磁體的S極出發,回到N極C.小磁針的N極在任何情況下都指向地理的南極D.物理學中,把小磁針靜止時N極所指的方向規定為該點磁場的方向答案:D解析:磁感線是為了形象地描述磁場而假想的物理模型,并不是真實存在的曲線,故選項A錯誤;在用磁感線描述磁場時,磁感線都是從磁體的N極出發,回到S極,選項B錯誤;在地表附近的小磁針,靜止時,南極指向地理的南極,北極指向地理的北極,且小磁針的指針指向受周圍磁場影響,選項C錯誤;物理學中,把小磁針靜止時N極所指的方向規定為該點磁場的方向,選項D正確。
2.安培定則“三考查”對某一個通電螺線管而言,螺線管的電流方向、磁場方向、螺線管線圈的繞法是相互制約、彼此聯系的,知其二就能曉其他。其解題思路即為安培定則的基本內容。常從三個方面進行考查。(1)判斷螺線管的極性。
【例2】 下列通電螺線管周圍的小磁針北極的標注方向正確的是(　　)
解析:根據安培定則可以判斷,選項C中通電螺線管的左端為N極,右端為S極,與小磁針北極標注方向匹配,故選項C正確。答案:C
(2)判斷通電螺線管中的電流方向。【例3】 如圖所示,閉合開關,小磁針靜止時N極指向螺線管的左端,則螺線管的左端是　　　(選填“N”或“S”)極,電源的左端是　　　?(選填“正”或“負”)極。解析:由題圖圖可知,小磁針的右端為N極,根據異名磁極相互吸引可知,螺線管的左端為S極,右端為N極。再根據安培定則,用右手握住螺線管,使大拇指指向螺線管的N極,則四指環繞的方向為電流的方向,從而得出電源的左端為正極,右端為負極。答案:S　正
(3)通電螺線管的繞線方法。【例4】 在圖中畫出螺線管的繞法,并標出N、S極,使小磁針在圖示位置靜止。解析:由磁極間的相互作用規律可知螺線管的右端為N極,左端為S極。利用安培定則,伸出右手,使右手大拇指指向螺線管的右端(N極),四指彎曲所指的方向為電流的方向。又因為電流從螺線管的左端流入,由此可畫出繞線情況。答案:如圖所示
3.正確區分三種電磁現象及其應用電與磁之間的聯系包括三個方面:(1)電流的磁場;(2)磁場對電流的作用;(3)電磁感應現象。電與磁的關系常常綜合在一起考查,解決此類問題的關鍵是把電與磁之間的各種原理及其應用分清楚。同時,應了解電磁關系的探究過程,學習科學家的創新探究過程。
三種電磁現象可用下表對比理解:
【例5】 如圖所示的四個裝置,下列關于它們的說法錯誤的是(　　)A.圖甲可用來演示電磁感應現象B.圖乙可用來演示電流的磁效應C.圖丙可用來演示電磁鐵中磁性強弱與線圈匝數的關系D.圖丁可用來演示發電機的工作原理
解析:題圖甲沒有電池,驗證閉合電路的一部分導體切割磁感線時產生感應電流,是電磁感應實驗,故選項A的說法正確;題圖乙驗證了通電導體周圍存在磁場,這是奧斯特實驗,說明了電流的磁效應,故選項B中的說法正確;題圖丙電流大小一定,匝數多的線圈吸引較多的鐵釘,驗證了磁性強弱與線圈匝數的關系,選項C中的說法正確;題圖丁有電源,是驗證通電導體在磁場中受力的實驗,故選項D中的說法錯誤。答案:D
