    第19課時 生活用電 物理課件PPT

    展開

    這是一份第19課時 生活用電 物理課件PPT,共28頁。PPT課件主要包含了知識梳理,自主測試等內容,歡迎下載使用。

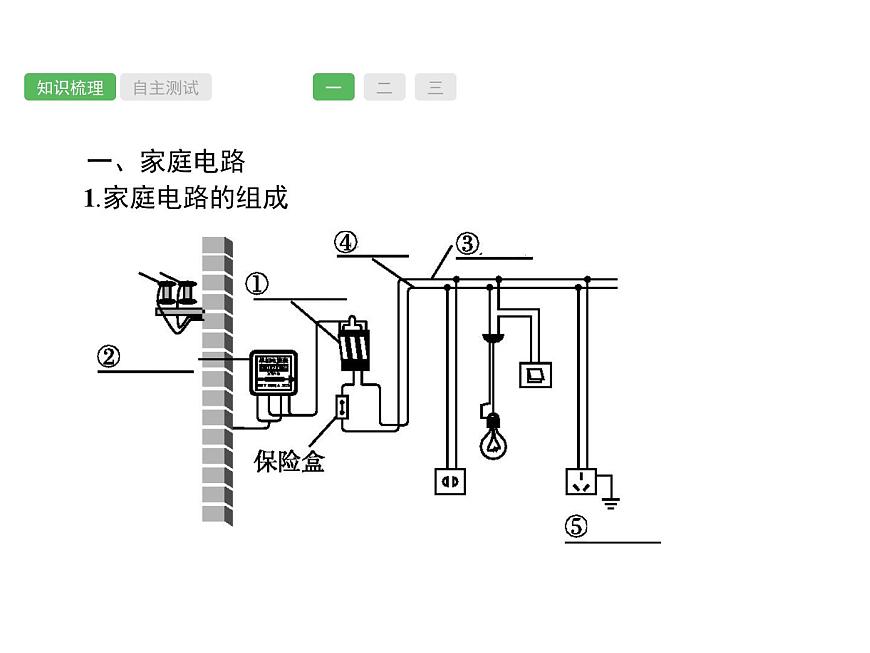

    一、家庭電路1.家庭電路的組成

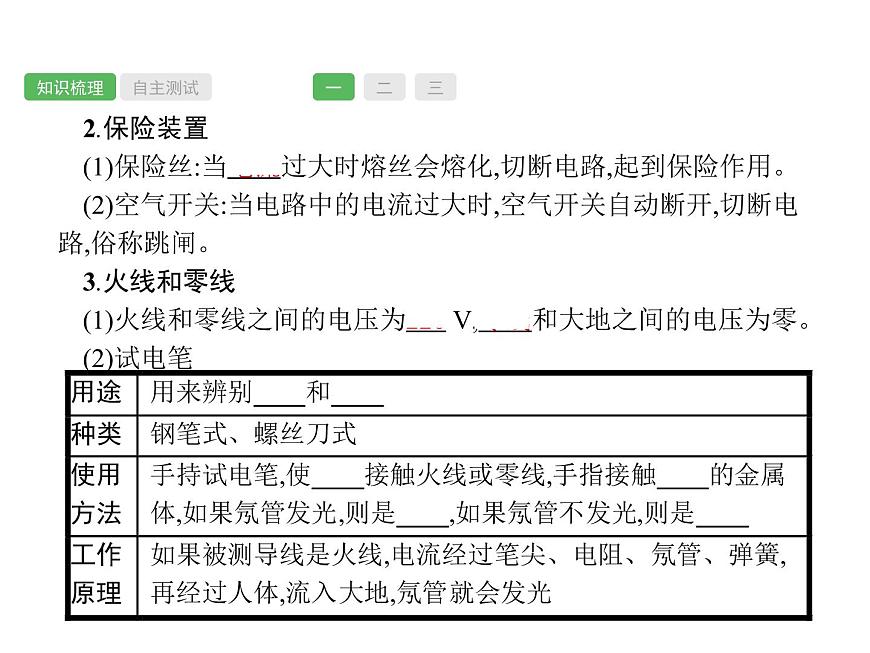

    2.保險裝置(1)保險絲:當電流過大時熔絲會熔化,切斷電路,起到保險作用。(2)空氣開關:當電路中的電流過大時,空氣開關自動斷開,切斷電路,俗稱跳閘。3.火線和零線(1)火線和零線之間的電壓為220 V,零線和大地之間的電壓為零。(2)試電筆

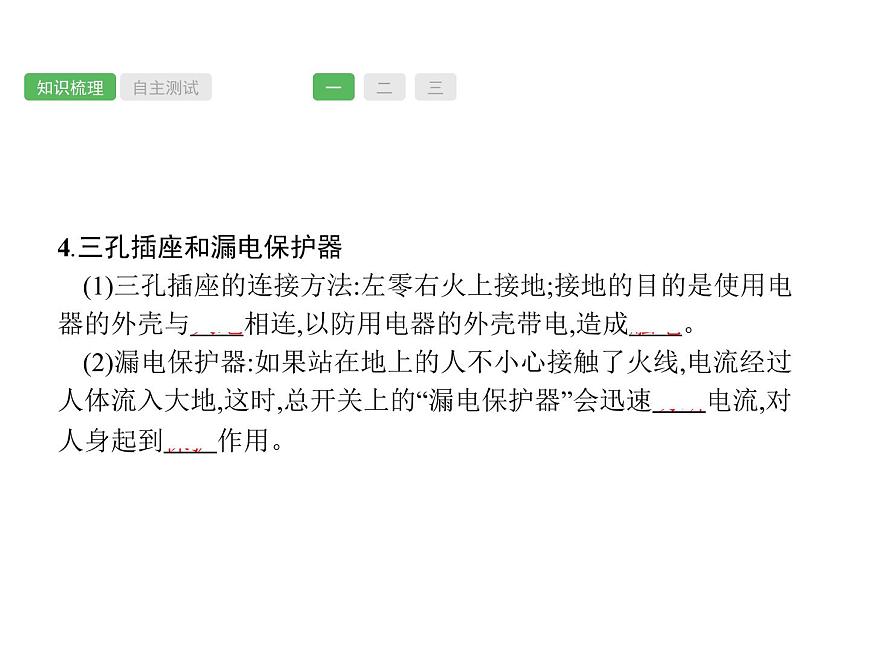

    4.三孔插座和漏電保護器(1)三孔插座的連接方法:左零右火上接地;接地的目的是使用電器的外殼與大地相連,以防用電器的外殼帶電,造成觸電。(2)漏電保護器:如果站在地上的人不小心接觸了火線,電流經過人體流入大地,這時,總開關上的“漏電保護器”會迅速切斷電流,對人身起到保護作用。

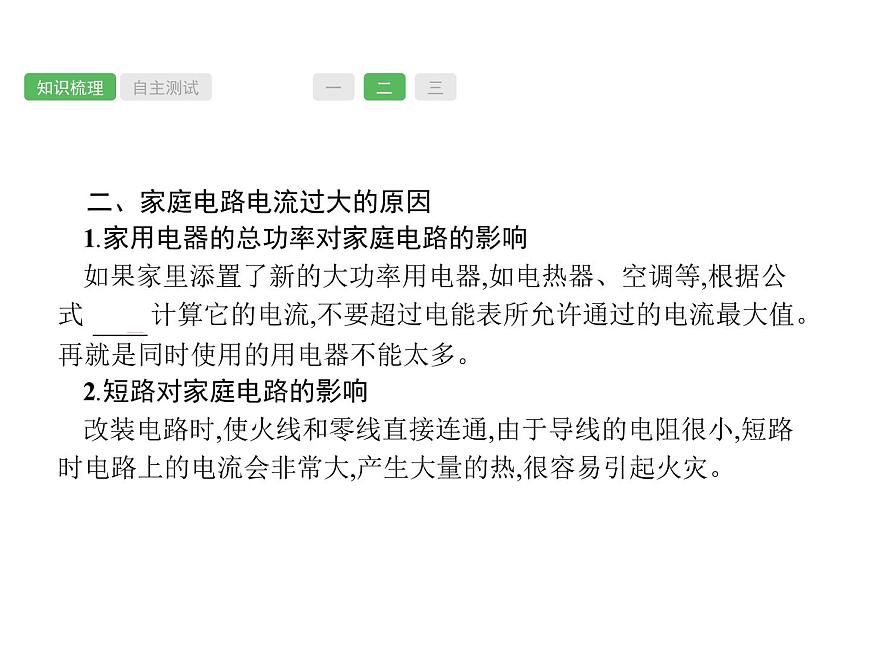

    二、家庭電路電流過大的原因1.家用電器的總功率對家庭電路的影響如果家里添置了新的大功率用電器,如電熱器、空調等,根據公式 計算它的電流,不要超過電能表所允許通過的電流最大值。再就是同時使用的用電器不能太多。2.短路對家庭電路的影響改裝電路時,使火線和零線直接連通,由于導線的電阻很小,短路時電路上的電流會非常大,產生大量的熱,很容易引起火災。

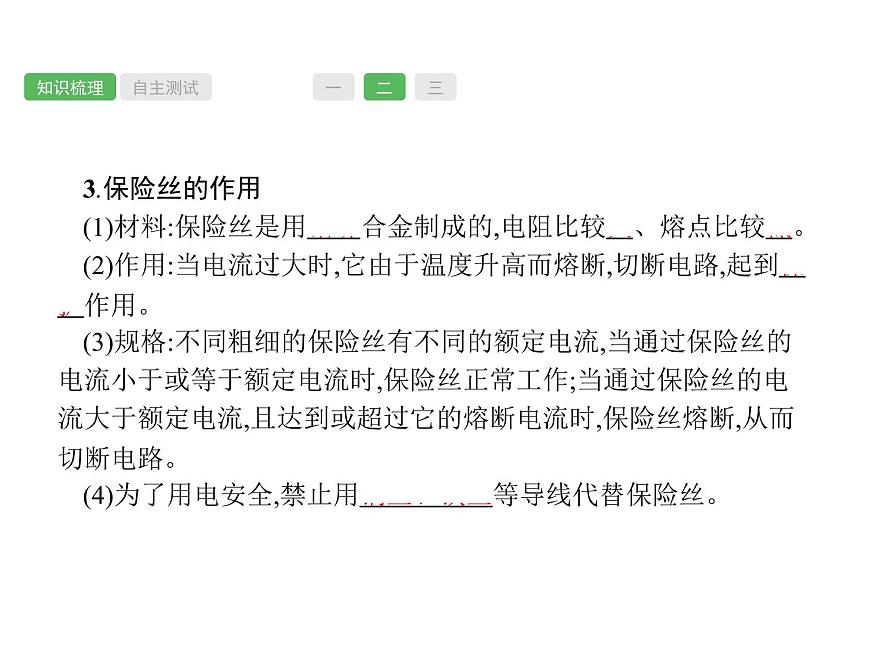

    3.保險絲的作用(1)材料:保險絲是用鉛銻合金制成的,電阻比較大、熔點比較低。 (2)作用:當電流過大時,它由于溫度升高而熔斷,切斷電路,起到保護作用。(3)規格:不同粗細的保險絲有不同的額定電流,當通過保險絲的電流小于或等于額定電流時,保險絲正常工作;當通過保險絲的電流大于額定電流,且達到或超過它的熔斷電流時,保險絲熔斷,從而切斷電路。(4)為了用電安全,禁止用銅絲、鐵絲等導線代替保險絲。

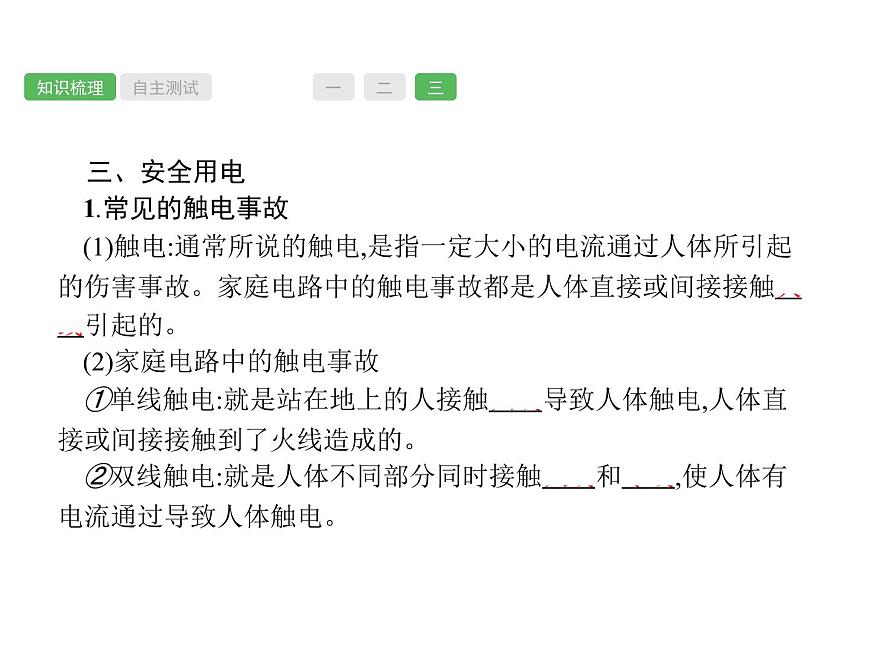

    三、安全用電1.常見的觸電事故(1)觸電:通常所說的觸電,是指一定大小的電流通過人體所引起的傷害事故。家庭電路中的觸電事故都是人體直接或間接接觸火線引起的。(2)家庭電路中的觸電事故①單線觸電:就是站在地上的人接觸火線導致人體觸電,人體直接或間接接觸到了火線造成的。②雙線觸電:就是人體不同部分同時接觸火線和零線,使人體有電流通過導致人體觸電。

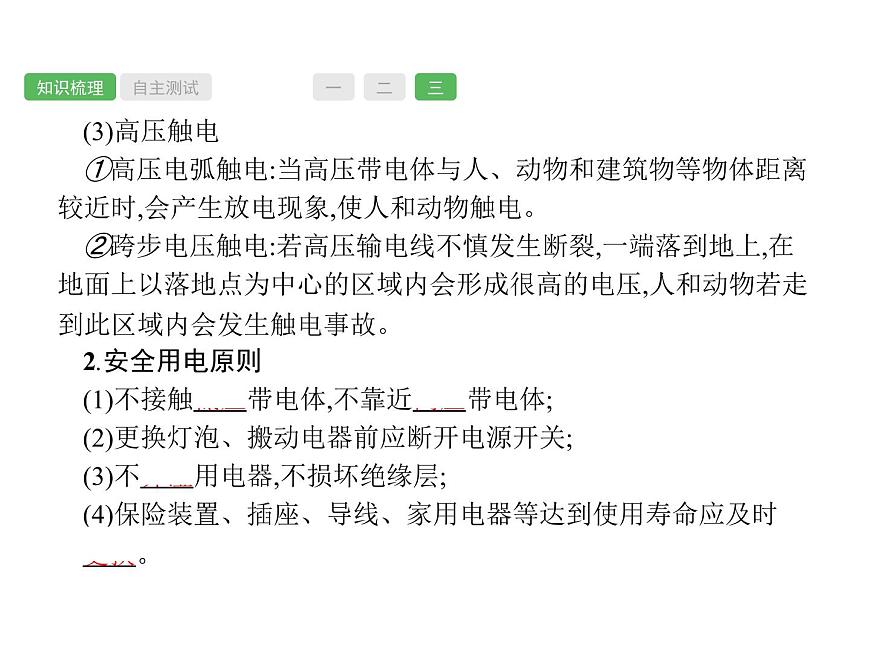

    (3)高壓觸電①高壓電弧觸電:當高壓帶電體與人、動物和建筑物等物體距離較近時,會產生放電現象,使人和動物觸電。②跨步電壓觸電:若高壓輸電線不慎發生斷裂,一端落到地上,在地面上以落地點為中心的區域內會形成很高的電壓,人和動物若走到此區域內會發生觸電事故。2.安全用電原則(1)不接觸低壓帶電體,不靠近高壓帶電體;(2)更換燈泡、搬動電器前應斷開電源開關;(3)不弄濕用電器,不損壞絕緣層;(4)保險裝置、插座、導線、家用電器等達到使用壽命應及時更換。
    3.觸電急救措施(1)不能直接去拉觸電的人,否則施救者也會觸電。(2)應當趕快切斷電源,或者用干燥的木棍、竹竿將電線挑開,使觸電的人迅速脫離電源。(3)發生火災時,要先切斷電源,絕不能帶電潑水救火。
    1.下圖是某同學設計的家庭電路,電燈開關已斷開。下列說法正確的是(  )A.燈泡和兩孔插座是串聯的B.試電筆接觸M點,氖管不發光C.開關和三孔插座的連接都是錯誤的D.試電筆插入兩孔插座的左孔,氖管發光答案:C解析:燈泡和兩孔插座是互不影響的,所以是并聯的,故A錯誤;M點通過燈泡與火線連接,所以試電筆接觸M點,氖管發光,故B錯誤;據圖可知,開關接到了零線和用電器之間;三孔插座的左孔接的是地線,故均錯誤,故C說法正確;兩孔插座的左孔是零線,所以試電筆插入兩孔插座的左孔氖管不發光,故D錯誤。
    2.某家庭電路的部分電路如圖所示,其中甲、乙兩處分別裝用電器和開關。對此電路,下列說法正確的是(  )A.火線上的保險絲應該改裝到零線上B.甲處應裝用電器,乙處應裝開關C.當用電器功率增大時,通過保險絲的電流就增大D.當保險絲熔斷后,可以用銅絲代替答案:C解析:為保證保險絲熔斷時電路斷開,保險絲一定要裝在火線上,選項A錯誤;開關應該接在火線上,所以甲處應為開關,乙處應為用電器,選項B錯誤;電功率增大時根據 可知,I會增大,銅絲電阻率低,熔點較高,當電流過大時銅絲不會燒斷,起不到保護電路作用,故選項C正確,選項D錯誤。
    3.“全國中小學安全教育平臺”和物理學科都強調了安全用電。下列做法符合安全用電要求的是(  )A.選用插座時,所有家用電器都使用兩孔插座B.更換燈泡時,不斷開電源開關C.有人觸電時,首先切斷電源 D.用試電筆檢驗時,手指不接觸筆尾金屬體答案:C
    解析:洗衣機、電冰箱等家用電器都使用三孔插座,由于這些用電器的外殼是金屬,金屬是導體,當用電器漏電時,會使外殼帶電,若接上地線,即便漏電,電流也能通過地線,流入大地,防止觸電事故的發生,故A錯誤;更換燈泡、搬動電器時容易碰到金屬部分,切斷電源可以保證金屬部分不帶電,故B錯誤;發現有人觸電后首先切斷電源,把觸電者拉離電源,因人體是導體,可避免救助者觸電,故C正確;使用試電筆時手指要接觸金屬筆尾,筆尖接觸電線,可辨別火線與零線,故D錯誤。
    4.請把如圖所示電路元件接入照明電路中,且符合安全用電原則。(要求保險絲與三孔插座相連)
    答案:如圖所示解析:零線直接連接燈泡的螺旋套,火線進入開關,再進入燈泡頂端的金屬塊;地線直接接三孔插座的上孔,零線直接接三孔插座的左孔,火線首先接保險絲,然后再進入右孔。
    1.家庭電路電流過大問題家庭電路中電流過大的原因主要從以下兩個方面考慮:(1)電路中用電器的總功率過大,造成電路中電流過大;(2)短路造成電路中電流過大。下面我們通過例題說明解決此類問題的方法。
    【例1】 (多選)王亮家的保險絲經常熔斷,可能原因是 (  )A.電路導線過細,電阻過大B.線路老化,燈頭處接觸不良C.同時使用的用電器總功率過大D.保險絲的額定電流太小解析:如果電路中正確選擇了保險絲,但同時使用的用電器的總功率過大,由P=UI可知,電壓U一定,電路中的電流會超過電路中的最大正常工作電流,那么將導致保險絲熔斷,因此選項C可能;如果保險絲選擇不當,額定電流小于電路的最大正常工作電流就會導致保險絲熔斷,因此選項D可能。答案:CD
    某天晚上,家里的所有用電器全都停止工作。請你猜想兩種可能原因,并說明你將怎樣去直接證實你的猜想。原因一:?證實辦法:?原因二:?證實辦法:?答案:原因一:整個小區停電驗證:觀察小區其他家庭是否有電原因二:家里用電功率過大(或某處電路短路),導致保險絲熔斷(或空氣開關跳閘)驗證:查看保險絲是否完好(或空氣開關是否跳閘)
    解析:用電器全部停止工作,說明電路中沒有電流,其可能原因有(1)整個小區停電,可以通過觀察其他家庭是否有電來判斷;(2)家里的用電器總功率過大或某處電路短路,導致保險絲熔斷或空氣開關跳閘,可以通過查看保險絲是否完好或空氣開關是否跳閘。
    2.巧解試電筆的使用問題家庭電路的觸電事故都是人體直接或間接接觸火線造成的,所以在很多情況下我們需要辨別火線和零線。通常人們用試電筆來辨別火線和零線。試電筆由筆尖金屬體、高值電阻、氖管、筆尾金屬體、絕緣材料等組成。當使用試電筆時,手接觸筆尾金屬體,筆尖接觸火線,這樣火線、試電筆、人體、大地就組成一個回路,氖管發光。由于試電筆的電阻非常大,電路中的電流很小,所以對人體不會造成危害。若氖管不發光,說明筆尖接觸的是零線。
    【例2】 圖中所示的兩種使用試電筆的方法,正確的是   。?解析:使用試電筆時,應用手指接觸筆尾的金屬體,筆尖接觸導線,若氖管發光,說明是火線,若氖管不發光說明是零線。觀察題圖可知,圖甲是正確的使用方法。答案:甲
    某同學家的四盞電燈突然熄滅了,檢查發現保險絲并未燒斷,用試電筆測試室內各處電路時氖管均發光,則電路故障為(  )A.電燈均壞了      B.進戶零線斷路C.室內線路有短路D.進戶火線斷路答案:B解析:用試電筆測試各處電路時氖管均發光,說明線路中火線連接完好,原因是進戶線零線開路,燈泡盡管不亮,但室內各處都與火線相連,所以氖管會發光。
    3.家庭電路的故障分析與判斷家庭電路故障常見的三種情況:一是短路,保險絲燒斷;二是火線斷路或燈絲斷了,斷點與火線之間使試電筆氖管發光,斷點與零線之間不能使試電筆氖管發光;三是進戶線的零線斷路。
    【例3】 下圖為居民家中某房間的電路,電燈L與電熱壺均正常工作。在三孔插座上接入電飯煲后,電熱壺突然停止工作,燈L仍正常發光。拔出電飯煲的插頭,用試電筆分別測試三孔插座的左右兩孔,氖管均發光。此時電路故障可能是(  )A.插座短路B.電熱壺短路C.AB間斷路D.CD間斷路
    解析:由題意可知,接入電飯煲后,電熱壺停止工作,但電燈L仍正常發光,說明電路中發生的故障不是短路,而是斷路。由于電燈L仍能正常工作,而電熱壺不能工作,說明發生斷路的部位是電燈L之后的部分。用試電筆分別測試三孔插座的左右兩孔,氖管均發光,說明測試部位仍與火線相連,由此可判斷發生斷路的部位在零線上。綜合以上分析,可判斷發生斷路的部位在C、D之間,故選項D正確。答案:D
