初中物理人教版八年級上冊第五章 透鏡及其應用綜合與測試一課一練

這是一份初中物理人教版八年級上冊第五章 透鏡及其應用綜合與測試一課一練，共21頁。試卷主要包含了選擇題，填空題，作圖題，實驗探究題，綜合素養題等內容，歡迎下載使用。

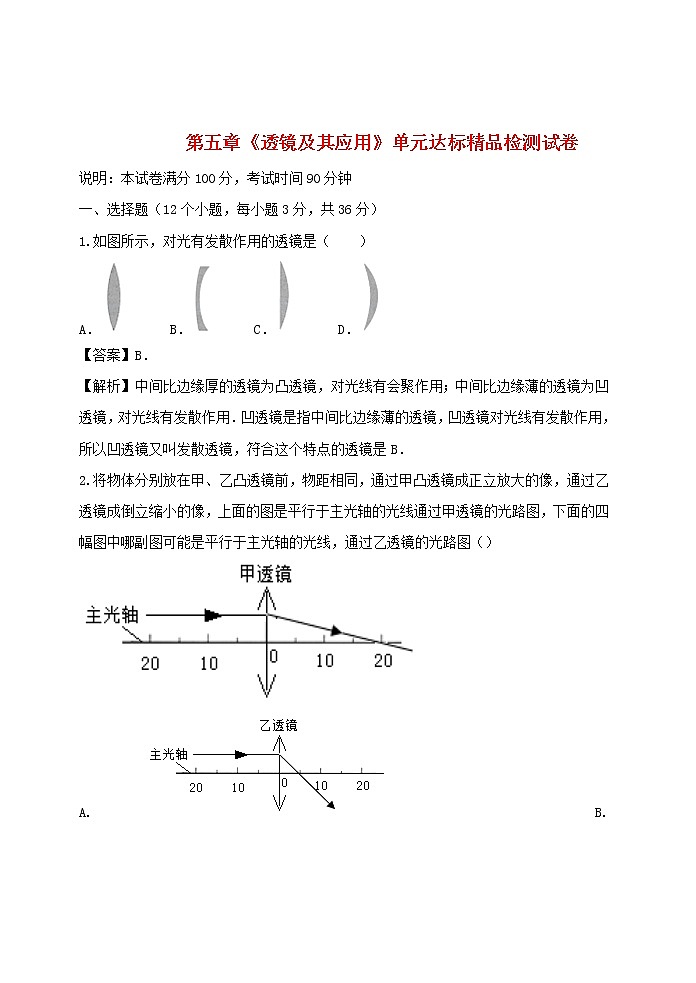

一、選擇題（12個小題，每小題3分，共36分）
1.如圖所示，對光有發散作用的透鏡是（ ）
A． B． C． D．
【答案】B．
【解析】中間比邊緣厚的透鏡為凸透鏡，對光線有會聚作用；中間比邊緣薄的透鏡為凹透鏡，對光線有發散作用．凹透鏡是指中間比邊緣薄的透鏡，凹透鏡對光線有發散作用，所以凹透鏡又叫發散透鏡，符合這個特點的透鏡是B．
2.將物體分別放在甲、乙凸透鏡前，物距相同，通過甲凸透鏡成正立放大的像，通過乙透鏡成倒立縮小的像，上面的圖是平行于主光軸的光線通過甲透鏡的光路圖，下面的四幅圖中哪副圖可能是平行于主光軸的光線，通過乙透鏡的光路圖（）

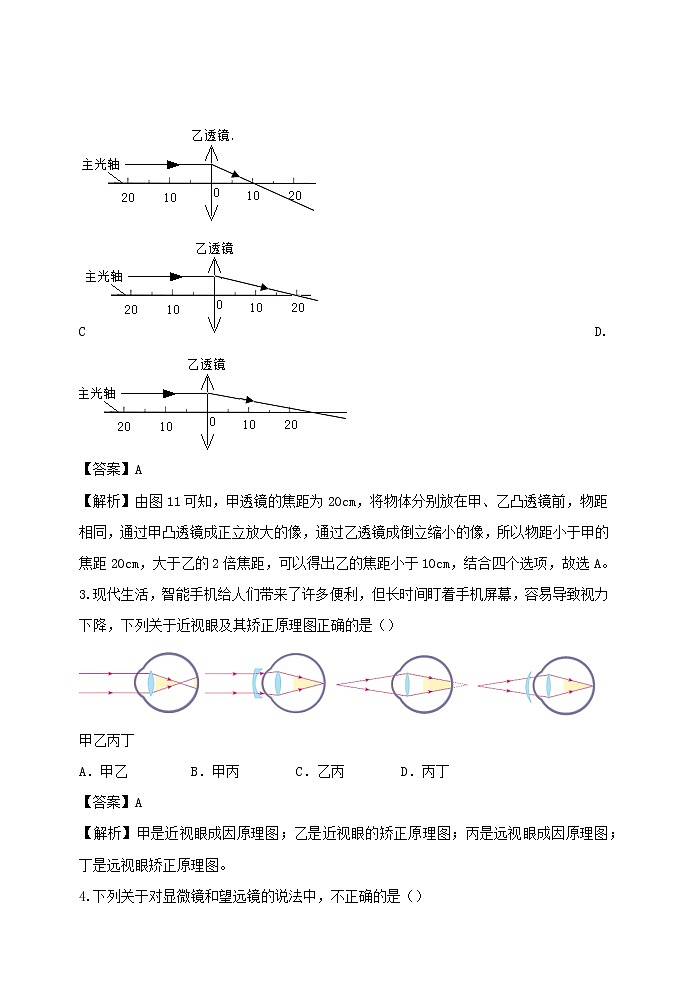

A. B.
C D.
【答案】A
【解析】由圖11可知，甲透鏡的焦距為20cm，將物體分別放在甲、乙凸透鏡前，物距相同，通過甲凸透鏡成正立放大的像，通過乙透鏡成倒立縮小的像，所以物距小于甲的焦距20cm，大于乙的2倍焦距，可以得出乙的焦距小于10cm，結合四個選項，故選A。
3.現代生活，智能手機給人們帶來了許多便利，但長時間盯著手機屏幕，容易導致視力下降，下列關于近視眼及其矯正原理圖正確的是（）
甲乙丙丁
A．甲乙 B．甲丙 C．乙丙 D．丙丁
【答案】A
【解析】甲是近視眼成因原理圖；乙是近視眼的矯正原理圖；丙是遠視眼成因原理圖；丁是遠視眼矯正原理圖。

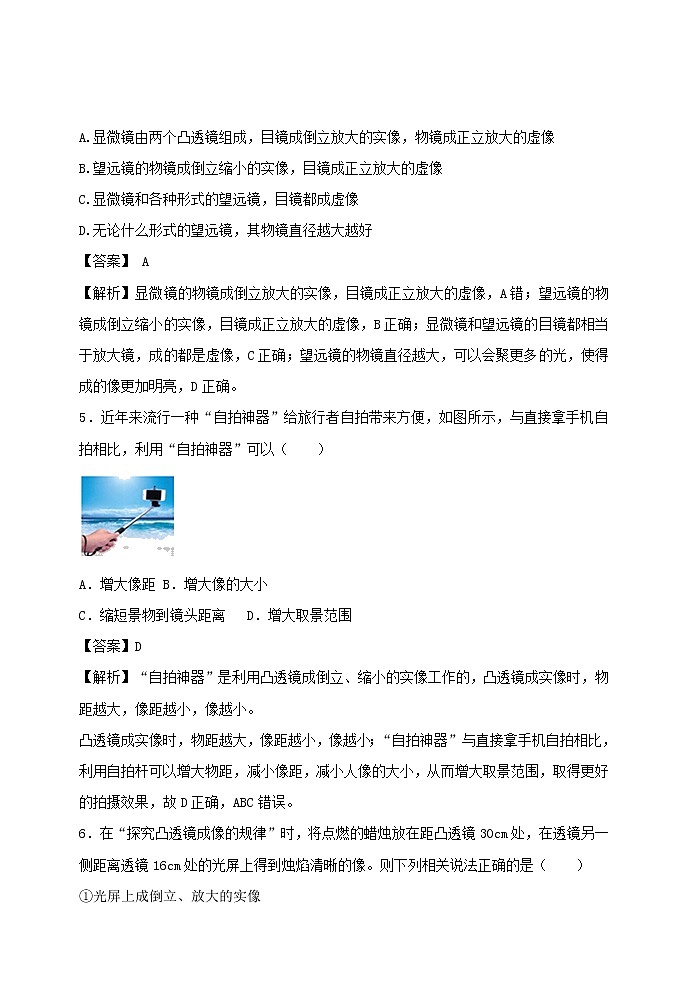

4.下列關于對顯微鏡和望遠鏡的說法中，不正確的是（）
A.顯微鏡由兩個凸透鏡組成，目鏡成倒立放大的實像，物鏡成正立放大的虛像
B.望遠鏡的物鏡成倒立縮小的實像，目鏡成正立放大的虛像
C.顯微鏡和各種形式的望遠鏡，目鏡都成虛像
D.無論什么形式的望遠鏡，其物鏡直徑越大越好
【答案】 A
【解析】顯微鏡的物鏡成倒立放大的實像，目鏡成正立放大的虛像，A錯；望遠鏡的物鏡成倒立縮小的實像，目鏡成正立放大的虛像，B正確；顯微鏡和望遠鏡的目鏡都相當于放大鏡，成的都是虛像，C正確；望遠鏡的物鏡直徑越大，可以會聚更多的光，使得成的像更加明亮，D正確。
5．近年來流行一種“自拍神器”給旅行者自拍帶來方便，如圖所示，與直接拿手機自拍相比，利用“自拍神器”可以（ ）
A．增大像距B．增大像的大小
C．縮短景物到鏡頭距離D．增大取景范圍
【答案】D
【解析】“自拍神器”是利用凸透鏡成倒立、縮小的實像工作的，凸透鏡成實像時，物距越大，像距越小，像越小。
凸透鏡成實像時，物距越大，像距越小，像越??；“自拍神器”與直接拿手機自拍相比，利用自拍桿可以增大物距，減小像距，減小人像的大小，從而增大取景范圍，取得更好的拍攝效果，故D正確，ABC錯誤。
6．在“探究凸透鏡成像的規律”時，將點燃的蠟燭放在距凸透鏡30cm處，在透鏡另一側距離透鏡16cm處的光屏上得到燭焰清晰的像。則下列相關說法正確的是（ ）
①光屏上成倒立、放大的實像
②照相機是利用這一成像原理工作的
③該透鏡的焦距f一定滿足8cm＜f＜15cm
④將近視鏡片放在蠟燭和凸透鏡之間，要使光屏上出現清晰的像，光屏應靠近透鏡
A．只有①和③B．只有②和④C．只有②和③D．只有①和④
【答案】C
【解析】凸透鏡成像時，得到的實像都是倒立的，所以蠟燭放在距凸透鏡30cm處時，在透鏡的另一側的16cm處得到一個清晰的實像，且物距大于像距。根據凸透鏡成像的規律可以得出物體的位置，根據物體位置列出不等式，解不等式得出結果。當凸透鏡成實像時，物近像遠像變大；物遠像近像變小；近視鏡是凹透鏡，對光線具有發散作用。
蠟燭距離凸透鏡30cm時，在透鏡的另一側16cm處光屏上得到一個清晰的像，物距大于像距，成倒立縮小實像，是照相機的原理；故①錯誤，②正確；
此時物體在二倍焦距以外，像在一倍焦距和二倍焦距之間，
即30cm＞2f；2f＞16cm＞f，
解得：8cm＜f＜15cm。故③正確；
近視鏡片是凹透鏡，對光線具有發散作用，所以近視鏡片放在蠟燭和凸透鏡之間，像將延遲會聚，為使光屏上看到清晰的像，采取的方法為：使光屏遠離透鏡，使像成在光屏上，故④錯誤。
7．關于透鏡的應用，下列說法正確的是（ ）
A．遠視眼鏡利用了凸透鏡對光的會聚作用
B．照相時，景物在鏡頭二倍焦距以內
C．投影儀中的投影片在鏡頭二倍焦距以外
D．望遠鏡的物鏡使遠處的物體成正立、放大的虛像
【答案】A．
【解析】（1）近視眼用凹透鏡進行矯正，凹透鏡對光線有發散作用；遠視眼用凸透鏡進行矯正，凸透鏡對光線有會聚作用．
（2）根據凸透鏡成像的三種情況和應用進行判斷：
u＞2f，成倒立、縮小的實像，應用于照相機，2f＞v＞f．
2f＞u＞f，成倒立、放大的實像，應用于投影儀，v＞2f．
u＜f，成正立、放大的虛像，應用于放大鏡．
A．遠視眼鏡利用了凸透鏡對光的會聚作用，可使光線提前會聚，故A正確；
B．照相機是應用物距大于二倍焦距時，凸透鏡成倒立、縮小的實像工作的，所以被照者站在凸透鏡的2倍焦距以外，故B錯誤；
C．投影儀是用物距大于一倍焦距小于二倍焦距時，凸透鏡成倒立、放大的實像，故C錯誤；
D、借助放大鏡看地圖時，地圖到放大鏡的距離應小于一倍焦距，此時成正立、放大的虛像，故D錯誤．
8. 蠟燭放在如圖所示位置，通過凸透鏡成倒立、縮小的像。小紅畫了圖中的光路。下列說法正確的是（）
小紅畫的光路是正確的
B. 透鏡成的是虛像
透鏡的焦距小于10cm
透鏡的焦距大于20cm
【答案】C
【解析】從圖像分析，蠟燭在二倍焦距之外，成像在一倍焦距和二倍焦距之間；V＞2f，
即20cm﹥2f， f＞10cm。故選C。
9．在探究凸透鏡成規律的實驗中，蠟燭、凸透鏡和光屏的位置如圖所示，燭焰在光屏上恰好成一清晰的像，下列說法錯誤的是（ ）
A．凸透鏡的焦距可能是8cm
B．圖中凸透鏡成像的特點應用在了照相機上
C．保持透鏡和光屏位置不同，移動蠟燭，燭焰仍可在光屏上成清晰的像
D．保持蠟燭和光屏位置不動，移動凸透鏡，光屏上能成放大清晰的燭焰像
【答案】C．
【解析】（1）（2）當u＞2f、f＜v＜2f時，成倒立、縮小的實像，其應用是照相機；
（3）物距變化時，要想在光屏上得到清晰的像，像距也應該發生變化；
（4）凸透鏡成實像時，若成縮小的像，則像距小于物距；若成放大的像，則像距大于物距．
AB、由圖可知，此時的物距為30cm，物距大于像距，成的是倒立、縮小的實像，其應用是照相機，故B正確；若凸透鏡的焦距為8cm，由圖可知物距u=30cm，大于2倍焦距，像距為20cm，像距位于1倍焦距和2倍焦距之間應，不能滿足要求；
C、保持透鏡和光屏位置不同，移動蠟燭，此時應移動光屏，燭焰才可能在光屏上成清晰的像；
D、由圖知，此時像距小于物距，所以在光屏上成倒立、縮小的實像．若將蠟燭和光屏互換位置，此時像距大于物距，根據光路的可逆性，此時應成倒立、放大的實像．
10.（原創）當蠟燭、凸透鏡、光屏在如圖所示的位置時，蠟燭的像在光屏上依稀可見（如圖），.則下列結論正確的是（）
A．物距u=45cm
B．像距v=80cm
C．凸透鏡焦距f一定是10cm
D．凸透鏡焦距f在7.5cm——15cm之間
【答案】D
【解析】本題重在考查物距、像距、焦距概念以及凸透鏡成像的基本規律。同時也測試了學生的觀察能力、讀取數據的能力。
A.物體與凸透鏡光心間的距離為物距，圖中情況u=15cm。選項A錯誤；
B.光屏的像到凸透鏡間的距離為像距，圖中情況v=30cm。選項B錯誤；
C.凸透鏡焦點到光心間的距離為焦距。但光光根據圖所示情況得不出來焦距的大小。但我們能根據凸透鏡成像的規律判斷其焦距的范圍。
D.由圖中情景知道，蠟燭經過凸透鏡作用后，在光屏上得到一個倒立的、放大的、實像。這種情況只有f＜u＜2f時出現。我們知道u=15cm，所以f＜15cm＜2f。
解得：7.5cm＜f＜15cm。
所以選項D正確。
11.在用一凸透鏡研究其成像的規律時，某同學得到的部分實驗信息如下表所示。根據表中信息判定下列說法錯誤的是（ ）
A．該凸透鏡的焦距是15cm
B．當u=25cm時，凸透鏡成放大的像，放大鏡就是根據這一原理制成的
C．當v=24cm時，凸透鏡成縮小的像，照相相機就是根據這一原理制成
D．若把物體從距凸透鏡22cm處向距凸透鏡32cm處滑動，像會逐漸變小
【答案】B
【解析】（1）當u=v=2f時，成倒立、等大的實像；
（2）（3）根據凸透鏡成像的四種情況和應用進行判斷：
u＞2f，成倒立、縮小的實像，2f＞v＞f，應用于照相機和攝像機。
u=2f，成倒立、等大的實像，v=2f，一般用來求凸透鏡的焦距。
2f＞u＞f，成倒立、放大的實像，v＞2f，應用于幻燈機和投影儀。
u＜f，成正立、放大的虛像，應用于放大鏡和老花鏡。
（4）凸透鏡成實像時，物距增大，像距減小，像變小。
A.由表中的數據可知，實驗3中，u=v=30cm，此時u=2f，f=15cm，故A正確；
B.當u=25cm時，物距大于一倍焦距小于二倍焦距，凸透鏡成倒立、放大的像，投影儀就是根據這一原理制成的，故B錯誤；
C.當v=24cm時，像距大于一倍焦距小于二倍焦距，則物距大于二倍焦距，凸透鏡成縮小的像，照相相機就是根據這一原理制成，故C正確；
D.若把物體從距凸透鏡22cm處向距凸透鏡32cm處滑動，物距變大，像距變小，像變小，故D正確。
12.如圖所示是小偉通過實驗得到的凸透鏡的像距v和物距u關系的圖像。根據圖像給出的信息，下列說法正確的是（）
A.由圖可知實驗中使用的凸透鏡的焦距是20cm；
B.當物距為5cm時的成像特點是正立、放大的虛像；
C.當物距為5cm時的成像特點可應用于照相機；
D.當物距為5cm時的成像特點可應用于幻燈機。
【答案】B
【解析】凸透鏡成像（實像）實驗中，物距越大，像距越小，當物距在二倍焦距時，像距也在二倍焦距處。u=v=2f=20cm,由此判斷20cm為凸透鏡的二倍焦距，該凸透鏡的焦距應該是f=10cm。物距為5cm，位于焦點以內，這時u＜f，成正立、放大的虛像，屬于放大鏡的應用。而2f＜u時，成倒立、縮小、實像，屬于照相機的應用； f ＜u＜2f 時，成倒立、放大、實像，屬于幻燈機的應用。
二、填空題（10個小題，每空1分，共22分）
13．如圖所示，在探究“凸透鏡成像的規律”實驗中，蠟燭、透鏡、光屏的位置如圖所示，光屏上成一個清晰的像，應用這一原理可制成 ；再將蠟燭遠離透鏡，同時將光屏 （填“遠離”或“靠近”）透鏡，才能在光屏上再次成一個清晰的像。
【答案】投影儀；靠近。
【解析】由圖知，v＞u，所以此時在光屏上得到的是倒立、放大的實像，其應用是投影儀；
再將蠟燭遠離透鏡，物距增大，所以像距減小，需要將光屏靠近凸透鏡，才能在光屏上再次成一個清晰的像。
14．小芳站在穿衣鏡前1m處，鏡中的像與她相距 m；銀行ATM自動取款機上方安裝有攝像頭，它工作時成倒立、縮小的 （選填“實”或“虛”）像．
【答案】2；實．
【解析】凸透鏡成像規律及應用：u＞2f，成倒立縮小的實像，應用是照相機；u=2f，成倒立等大的實像，應用是測焦距；f＜u＜2f，成倒立放大的實像，應用是投影儀；u=f，不成像；u＜f，成正立放大的虛像，應用是放大鏡．
（1）根據平面鏡成像特點可知，像和物距離平面鏡的距離是相等的，物到像的距離是物到平面鏡距離的兩倍，因?yàn)樾》颊驹诖┮络R前1m處，則鏡中的像與她相距1m×2=2m；
（2）攝像頭的鏡頭是一凸透鏡，物體在凸透鏡的二倍焦距以外，物體成倒立、縮小的實像．
15．通過晶瑩剔透的露珠，我們可以更清楚地看到小草的葉脈，這是利用
了 （填“放大鏡”、“幻燈機”或“照相機”）的原理：太陽出來，露珠會慢慢消失，這是 （填寫物態變化的名稱）的結果。
【答案】放大鏡；汽化。
【解析】露珠中間厚，邊緣薄，形成一個水凸透鏡，葉脈在水凸透鏡的一倍焦距以內，成正立放大的虛像，和放大鏡的原理是相同的。
露珠會慢慢消失是水變成水蒸氣，是汽化現象。
16．將點燃的蠟燭和光屏放置在光具座上，再將焦距為30cm的凸透鏡甲放置在蠟燭和屏之間適當位置，在屏上得到清晰的縮小實像；在透鏡甲位置上換上焦距為20cm的凸透鏡乙，不改變蠟燭位置，將光屏 （選填“靠近”或“遠離”）透鏡適當距離，就可以再光屏上得到清晰的 （選填“放大”“縮小”或“等大”）實像。
【答案】靠近；縮小。
【解析】光屏上得到一個倒立縮小的實像時，v＞2f，即v＞60cm，保持透鏡的位置不變，在焦距為30cm的透鏡甲的位置上換上焦距為20cm的凸透鏡乙，凸透鏡的折光能力增強，不改變蠟燭位置，v＞60cm，相當于物遠了，則屏上的像變近、像變小大些，故應減小像距，即應將光屏靠近透鏡。
17.人的眼睛是一架精密的照相機。如圖所示，是描述人眼看物體的成像圖，其中看遠處景物的是圖，景物在視網膜上成的是像（選填“實”或“虛”）。
【答案】甲，實。
【解析】人的眼睛的成像原理與照相機相同，都是利用u＞2f成倒立的、縮小的實像的原理。題中圖甲是描述人眼看遠處景物的成像圖，景物在視網膜上成的是倒立的、縮小的實像。
18．人的眼睛像一架照相機，物體經晶狀體成像與視網膜上，對于近視眼患者而言，遠處物體成的像位于視網膜 ，可配戴 透鏡矯正．
【答案】前；凹．
【解析】近視眼能看清近處的物體，不能看清遠處的物體是因?yàn)榫铙w太厚或眼球太長，使像成在視網膜的前方．近視眼戴凹透鏡使光線發散一些，使像成在視網膜上。近視眼的晶狀體較厚，會聚能力較強，看遠處的物體時，將像成在視網膜的前面．為了使像正好呈在視網膜上，應使光線推遲會聚，使所成的像相對于晶狀體后移，所以應佩戴發散透鏡即凹透鏡。
19．如圖所示，把一凸透鏡放在平面鏡前，當用眼睛觀察鏡子時，光束似乎是從M處發散開來的，則光束會聚處和M點的距離是m，該凸透鏡的焦距是m。
【答案】0.6；0.2。
【解析】平面鏡成像是由于光的反射而形成的，其成像的特點是：平面鏡所成像是正立的、等大的虛像，物像到鏡面的距離相等，即物像關于鏡面對稱。由題意知：光束似乎是從M處發散開來的，則光束會聚處（即焦點）和M點關于鏡面對稱，故它們之間的距離是0.6m，該凸透鏡的焦距是0.2m。
20.在探究凸透鏡成像規律時，應調節燭焰和光屏中心位于凸透鏡的上。當蠟燭距凸透鏡30.0cm時，在光屏上成一個等大的實像，則凸透鏡的焦距是cm；將蠟燭遠離透鏡移動動到適當位置，要在光屏上成清晰的像，就將光屏向（遠離/靠近）透鏡方向移動。
【答案】主光軸 15.0 靠近
【解析】在探究凸透鏡成像規律時，應調節燭焰和光屏中心位于凸透鏡的主光軸上。當蠟燭距凸透鏡30.0cm時，在光屏上成一個等大的實像，則物距u=v=2f，所以凸透鏡的焦距是f=1/2u=15cm；將蠟燭遠離透鏡移動到適當位置，要在光屏上成清晰的像，根據凸透鏡成實像時“物遠像近像變大”，應將光屏向靠近透鏡方向移動。
21．小明利用電腦上的視頻攝像頭給自己拍數碼照片．試拍后發現左臉白，右臉黑，原來是臺燈放在左側，這是由于光的 造成的；調整臺燈后，小明應在距離鏡頭 處；如果覺得像偏小，他應該 （選填“靠近”或“遠離”）鏡頭．
【答案】直線傳播，二倍焦距以外，靠近．
【解析】光在同種均勻介質中是沿直線傳播的．?dāng)z像頭就相當于照相機，照相機前面都有一個鏡頭，相當于一個凸透鏡，來自物體的光經過照相機鏡頭后會聚在膠卷上，形成被照物體的像．照相機成倒立、縮小的實像，物距應大于2倍焦距，物距越小像越大．
由于光沿直線傳播，臺燈放在左側，所以燈光幾乎全部射到人的左側臉上，所以左臉白，右臉黑．
攝像頭就相當于照相機，照相機是利用物距大于2倍焦距成倒立縮小的實像的原理制成的．
故小明距離鏡頭應大于2倍焦距，要想使像大一些，應靠近鏡頭，使物距減小，像距增大，像也增大．
22.凸透鏡成像的規律是從大量實驗中歸納得到的，如下表所示：
進一步分析、綜合以上凸透鏡成像的規律，還可以歸納得出的規律有（寫出兩條即可）：
（1）___________________________________________。
（2）___________________________________________。
【答案】（1）物體成的實像都是倒立的。（2）兩倍焦距的點是成放大實像和縮小實像的分界點。（3）焦點是成實像和虛像的分界點。（4）實像可以在光屏上出現，虛像不能在光屏上出現。（其他只要符合事實都可以）
【解析】本題的表格數據分析與其他的表格數據有所不同，本題著重分析的是實驗規律，而且在分析時要求除了表中的規律以外，綜合分析表中的信息，得出凸透鏡成像變化規律，對于這一點學生往往難以找到解決問題的切入口，因此在具體分析時，可以根據表格中的規律，在黑板上畫一下凸透鏡成像的示意圖，兩者相結合分析更容易使學生理解。
三、作圖題（4個小題，每題3分，共12分）
23.已知黑箱內有一只凹透鏡和一只平面鏡．請?jiān)诤谙鋬?nèi)畫出完整的光路，填上光學儀器，并標明凹透鏡焦點F的位置．
【答案】如圖所示：
【解析】此題主要考查凹透鏡的三條特殊光線，將此知識點與平面鏡相結合，給此題增加了一定的難度，因此屬于難題．
根據凹透鏡和平面鏡對光線的作用結合圖示光路解答．
圖中已給出了凹透鏡的主光軸，且射出黑箱的光線平行于主光軸，則射向凹透鏡的光線延長后過其焦點，所以，可以先利用平面鏡反射光，光線再射向凹透鏡，且這條光線延長后與凹透鏡的主光軸相交．
作法：畫出射入黑箱的光線，在黑箱左側適當位置垂直于主光軸畫出平面鏡，入射光線與平面鏡的交點為入射點，垂直于平面鏡作出法線，根據光在反射時反射角等于入射角作出反射光線；反射光線與射出黑箱的折射光線的延長線的交點為射向凹透鏡的入射點，由此畫出凹透鏡，延長射向凹透鏡的光線與主光軸的交點即為焦點F．
24．根據光的傳播路徑，在圖中的虛線框內，填入符合要求的透鏡．
【答案】如圖所示：
．
【解析】凸透鏡能使光線會聚，凹透鏡能使光線發散；通過圖中光線的折射情況來確定是什么透鏡．圖中入射光線是平行的，而折射光線遠離主光軸，即透鏡有發散作用，所以是凹透鏡；
25.完成光路圖，根據圖中的入社光線或折射光線作出相應折射光線或入射光線．
【答案】
【解析】根據凸透鏡的三條特殊光線進行作圖：平行于凸透鏡主光軸的光線經凸透鏡折射后過焦點，通過凸透鏡光心的光線，不改變傳播方向，過焦點的光線經凸透鏡個折射后平行于主光軸.
26．如圖所示，請畫出入射光線經過凸透鏡折射后的折射光線和這條折射光線再經平面鏡MN反射后的反射光線．
【答案】如圖所示：
【解析】（1）平行于主光軸的光線經凸透鏡折射后折射光線通過焦點；
（2）過平面鏡的入射點垂直鏡面作出法線，根據反射角等于入射角，在法線右側作出反射光線。
四、實驗探究題（3個小題，27題6分、28題8分，共14分）
27.物理興趣小組在探究“凸透鏡成像的規律”實驗時：
（1）用圖甲所示的裝置測出凸透鏡的焦距為cm。
（2）圖乙是某次實驗時觀察到的現象，生活中的（選填“放大鏡”、“投影儀”或“照相機”）是利用這一原理制成的。保持凸透鏡不動，把蠟燭向左移動一段距離，要想在光屏上再次得到清晰的像，應該把光屏向（選填“左”或“右”）移動一段距離，像（選填“變大”、“變小”或“不變”）。
（3）實驗時，光屏上得到了蠟燭清晰的像，一同學不小心在凸透鏡上濺了一個小泥點，則光屏上（選填“有”或“沒有”）小泥點的像或影子。
（4）將近視眼鏡片放在蠟燭與凸透鏡之間，光屏上原來清晰的像變模糊了。使光屏遠離透鏡，又能在光屏上看到蠟燭清晰的像，這說明近視眼鏡對光線有作用。由此可知，在近視眼得到矯正之前，物體的像成在視網膜的。學科-網
【答案】（1）10.6（10.2——10.8均可得分）。（2）照相機，左，變小。（3）沒有。（4）發散。前方（或前面、前邊）。
【解析】（1）對mm刻度尺讀數時要有估計值，故所測出凸透鏡的焦距為10.6cm。（2）由圖乙知：像距小于物距，故所成的是倒立的、縮小的實像，則生活中的照相機是利用這一原理制成的。成實像時，物距增大，像距減小，像減小。故保持凸透鏡不動，把蠟燭向左移動一段距離，物距增大，要想在光屏上再次得到清晰的像，應該把光屏向左移動一段距離，像變小。（3）實驗時，光屏上得到了蠟燭清晰的像，一同學不小心在凸透鏡上濺了一個小泥點，不影響光的折射，則光屏上沒有小泥點的像或影子。（4）將近視眼鏡片放在蠟燭與凸透鏡之間，光屏上原來清晰的像變模糊了，即像的位置后移。使光屏遠離透鏡，又能在光屏上看到蠟燭清晰的像，這說明近視眼鏡對光線有發散作用。由此可知，在近視眼得到矯正之前，物體的像成在視網膜的前方。
28.在“探究凸透鏡成像規律”的實驗中，拉姆同學所在實驗小組用同一凸透鏡做了如圖所示的實驗。
（1）實驗前，拉姆同學用圖甲所示的方法來測量實驗用凸透鏡的焦距f，則該凸透鏡的焦距f= cm。
（2）將凸透鏡放置在光具座的C點處，如圖乙所示，實驗過程中，該小組組裝并調整實驗器材，使?fàn)T焰和光屏的中心位于凸透鏡的主光軸上，當把點燃的蠟燭放在光具座的A點處時，移動光屏到某一位置恰能在光屏上成清晰的倒立、 （選填“放大”或“縮小”）的實像； （選填“照相機”、“幻燈機”或“放大鏡”）就是利用該原理工作的。
（3）保持凸透鏡位置不變，再將蠟燭移到“45cm”刻度線處，此時移動光屏 （選填“能”或“不能”）在光屏上得到一個清晰的像。
【答案】（1）10.0；（2）縮小；照相機；（3）不能。
【解析】（1）由圖甲知，焦距為f=40.0cm﹣30.0cm=10.0cm；
（2）當蠟燭放在A點時，物距大于2f，成倒立縮小的實像，照相機就是利用該原理工作的；
（3）當將蠟燭移到“45cm”刻度線處，物距小于焦距，成正立放大虛像，此時移動光屏不能在光屏上得到一個清晰的像。
五、綜合素養題（4個小題，29題3分、30題3分、31題6分、32題4分，共16分）
29.請你寫出三種辨別凸透鏡和凹透鏡的方法。
【答案】（1）用手摸透鏡，中間厚、邊緣薄的是凸透鏡；中間薄、邊緣厚的是凹透鏡；
（2）讓透鏡正對太陽光，移動透鏡，在紙上能的到較小、較亮光斑的為凸透鏡，否則為凹透鏡；（3）用透鏡看字，能讓字放大的是凸透鏡，字縮小的是凹透鏡。
【解析】可以根據凸透鏡、凹透鏡的定義用手觸摸；可以根據凸透鏡匯聚作用，讓太陽光照射它，移動透鏡，在另一側紙上看能否得到亮點來判斷；還可以用透鏡看字，能放大的一定是凸透鏡。
30.如圖是照相機原理圖。用照相機拍照，在拍攝遠景和近景時就如何調節鏡頭和膠片使像更清楚問題，請你提出自己得意見。
【答案】用照相機拍照，在拍攝遠景時，鏡頭要和被拍景物遠一些，調節膠片離鏡頭近一些，這樣被拍景物清楚完整。在拍攝近景時，鏡頭要和被拍景物近一些，調節膠片離鏡頭遠一些，這樣被拍景物清楚完整。
【解析】拍遠景時，增大物距，減小像距，像變?。慌慕皶r(shí)，減小物距，增大像距，像變大。
31.根據眼睛的構造和成像原理，為了預防近視，保護我們的視力，應該注意哪些問題? 請你提出三條合理化建議。
【答案】①讀寫姿勢要正確，眼與書的距離要在25厘米左右；
②看書、看電視或使用電腦1小時后要休息一下，要遠眺幾分鐘；
③要定期檢查視力，認真做眼保健操，等等。
【解析】下列措施均可以預防近視發生：
從小養成良好的用眼衛生習慣，閱讀的姿勢要正確，眼與閱讀物相距30～35cm，不要
歪著頭、躺著、乘車走路看書。應有良好的照明，閱讀物字跡清楚，不應在暗處或太陽光直接照射下看書，盡量避免長時間近距離閱讀，工作和看電視，應每隔一小時休息10分鐘以松弛調節功能。
②建立眼的保健制度，定期作視力及眼部檢查。
③增強體質，注意營養，使眼部與全身均發育正常。對驗光后確診的真性近視，應戴合適的眼鏡，而且要經常戴，以便保持良好的視力和正常調節集合功能。
32.閱讀短文：
望遠鏡的發明
17世紀初，荷蘭制造眼鏡的技術已經很精湛了，主要的工藝是磨制凸透鏡和凹透鏡。人們經常與凸透鏡和凹透鏡打交道，用它們可以矯正遠視眼和近視眼，但是人們從來都沒有想到把透鏡和透鏡放在一起組合起來使用。1608年的一天，在荷蘭眼鏡制造商漢斯的作坊里，一位學徒無事拿著兩個磨制好的透鏡片在眼前對著看，結果驚奇地發現遠處的物體變得近在眼前而且非常清晰，便把這件怪事告訴了老板漢斯。漢斯馬上試驗證實了這種現象，為了更便于觀察，他把這兩個透鏡片裝在一個筒里，稱之為“窺鏡”，這就制成了人類歷史上第一架望遠鏡。正是有了望遠鏡的幫助，荷蘭艦隊能在敵艦發現他們之前就先行發現敵艦的動向，取得了戰爭的主動權，打敗了強大的西班牙艦隊，使荷蘭成為一個海上強國。
望遠鏡發明的消息很快在歐洲各國流傳開了。1609年，伽利略得知望遠鏡這種新儀器，馬上意識到它的價值和作用。他立即動手制作，并且不斷改進，造出了一架放大20倍的望遠鏡。伽利略把這架望遠鏡指向了天空，指向了星星，由此揭開了天文學全新的一頁。伽利略利用望遠鏡發現了木星有衛星，觀察了月面，繪制了月面圖，觀察到太陽黑子。伽利略這一系列重大的天文發現，有力地支持了哥白尼的宇宙學說，在知識界產生了巨大反響，人們爭相傳誦“哥倫布發現了新大陸，伽利略發現了新宇宙”。通過以上閱讀，給我們的啟示是什么？
【答案】望遠鏡的發明，是常見的兩個透鏡片的組合，看起來應該是非常簡單的。但是，人們并沒有有意識地運用“組合”這種方法，使得望遠鏡很晚才出現。如果人們學會運用組合技法的話，望遠鏡可能會提前很多年被發明出來，由此可以看出方法技巧在技術發明中的重要作用。
【解析】通過對以上短文的閱讀，同學們就會體會到只要善于觀察，勤于動手，認真思索，就能發現很多科學規律，甚至某些科技產品的發明。
實驗次序
1
2
3
4
5
物距u/cm
50
40
30
25
20
像距v/cm
22
24
30
38
60
物距
像距
像的性質
觀察光屏
像與物在鏡的
放大或縮小
倒立或正立
實像或虛像
u>2 f
2f>V>f
縮小
倒立
實像
有清晰像
兩側
U=2f
V=2f
等大
倒立
實像
有清晰像
兩側
2f>u>f
V>2f
放大
倒立
實像
有清晰像
兩側
U=f
不成像
f>u
放大
正立
虛像
不成像
同側
