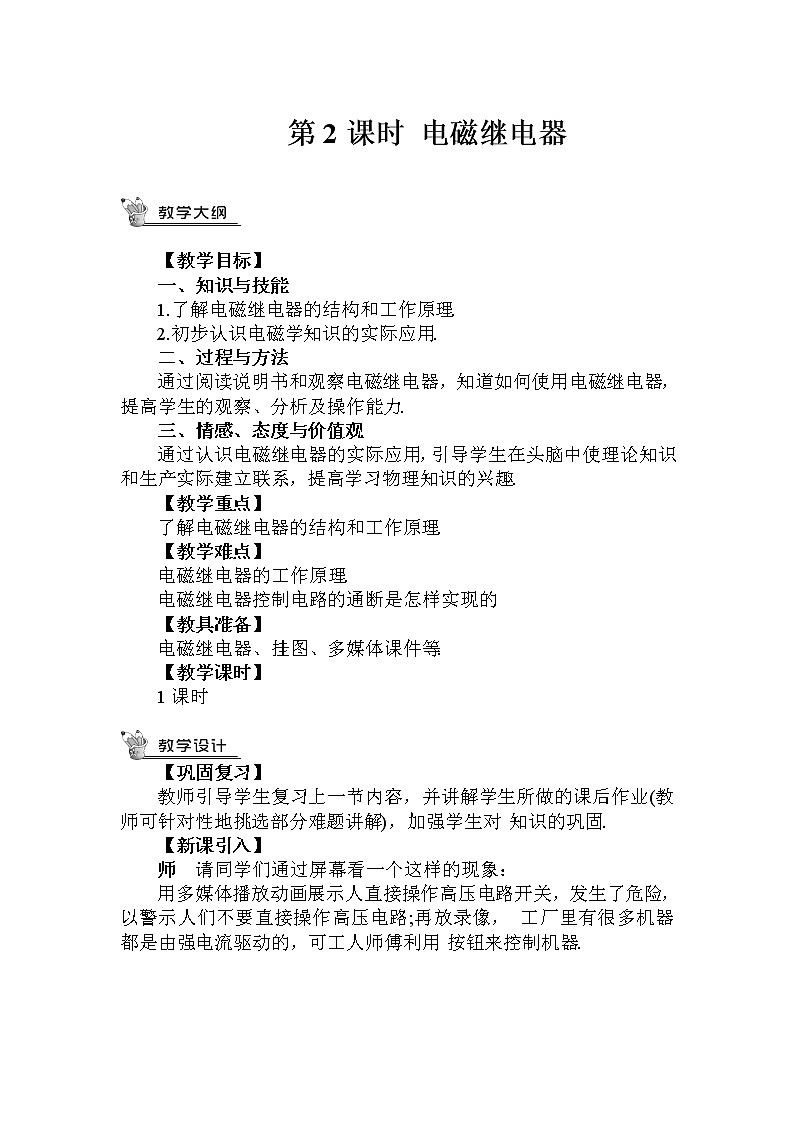

1.了解電磁繼電器的結構和工作原理。2.初步認識電磁學知識的實際應用。
1.電磁繼電器的結構：由 、 、 和 組成。2.工作原理：電磁繼電器是利用電流的 。3.電磁繼電器是利用 、 電路的通斷，來間接地控制 、 電路的裝置。
在生活中，我們經?？吹揭恍┐笮蜋C(jī)器在工作（如大型吊車），而它們的電流可達幾十安、上百安，直接控制或操作是很危險的，那怎么才能控制這些強大的電流呢？

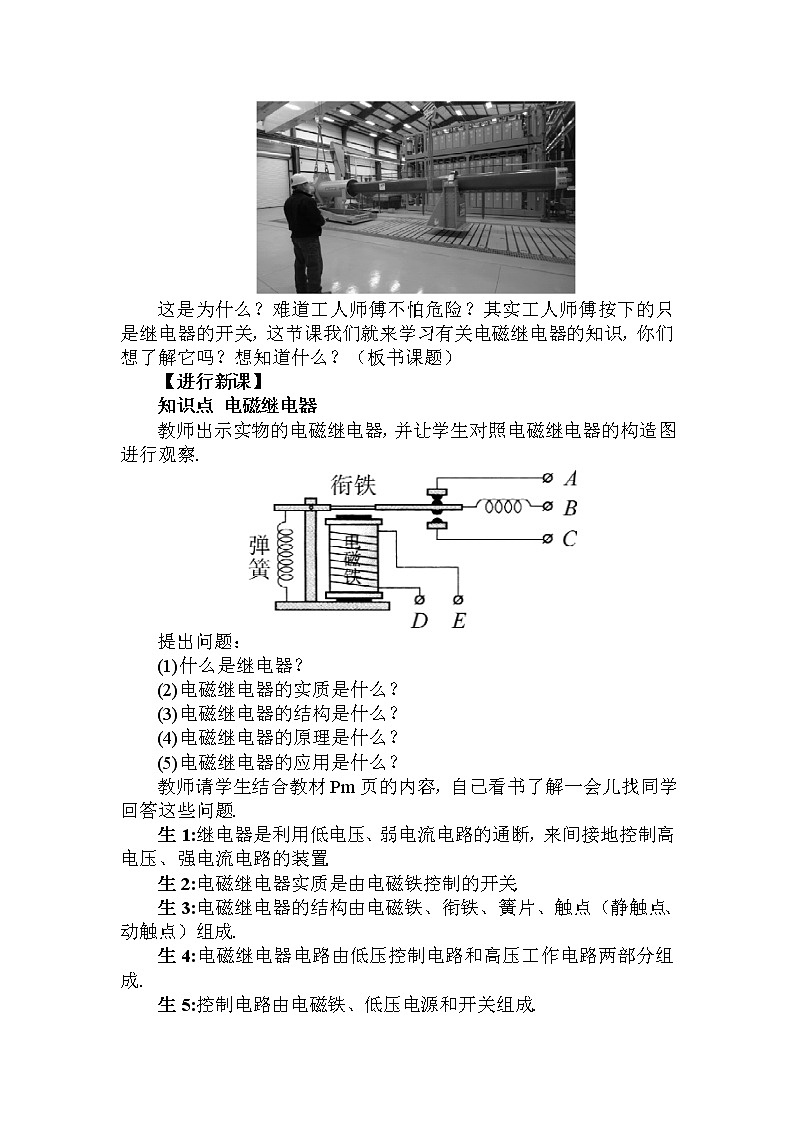

用手直接控制強大的電流或操作高壓電路是很危險的，工人師傅按下的只是繼電器的開關，而電源的接通和斷開是由繼電器控制的。
這節課我們就來學習電磁繼電器的相關知識。

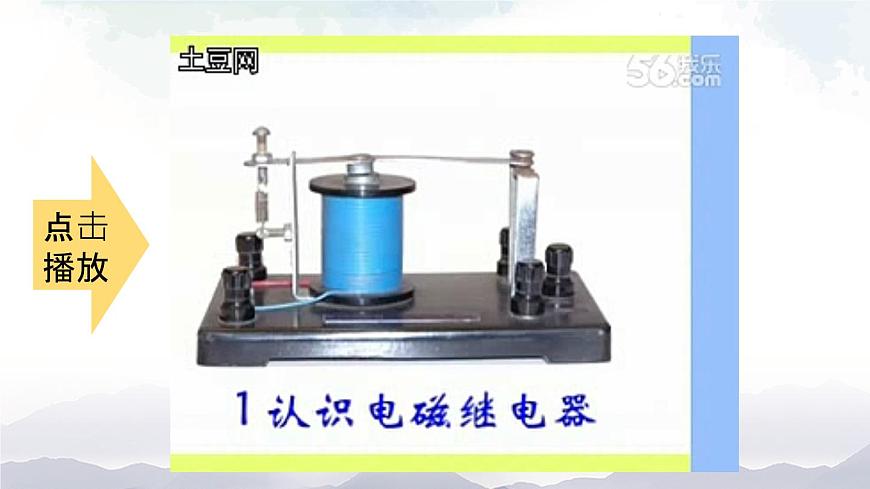

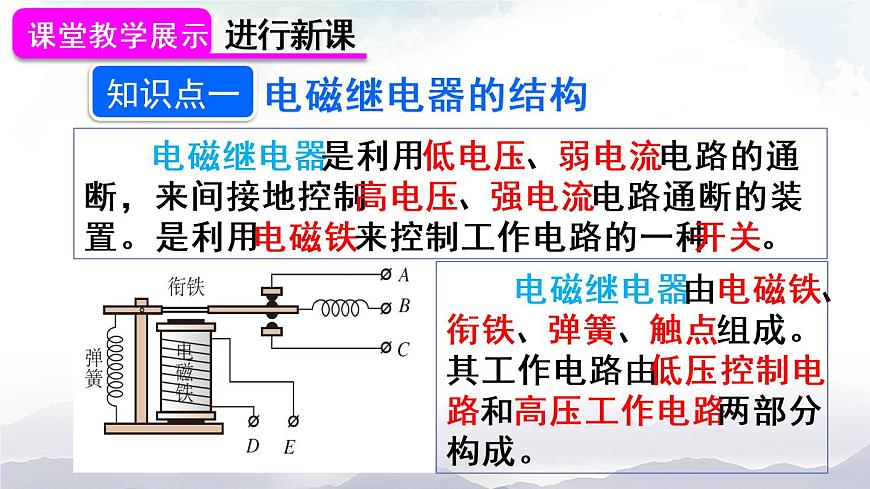

電磁繼電器由電磁鐵、銜鐵、彈簧、觸點組成。其工作電路由低壓控制電路和高壓工作電路兩部分構成。
電磁繼電器是利用低電壓、弱電流電路的通斷，來間接地控制高電壓、強電流電路通斷的裝置。是利用電磁鐵來控制工作電路的一種開關。

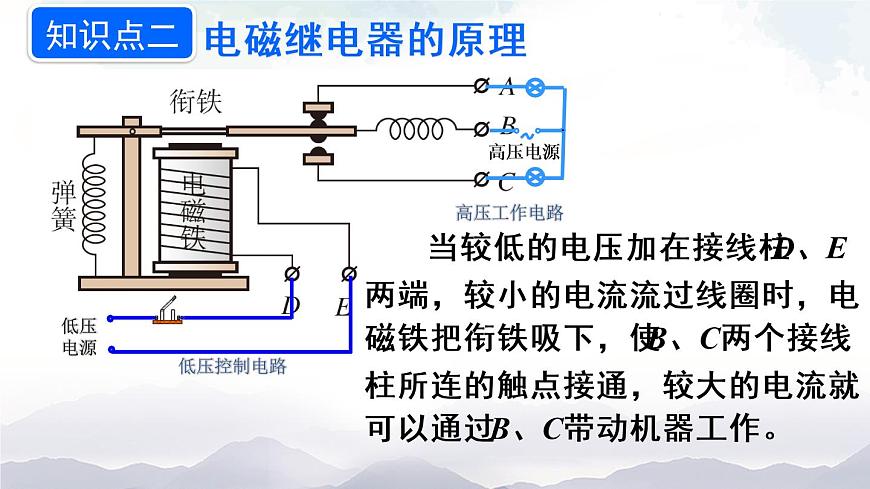

當較低的電壓加在接線柱D、E兩端，較小的電流流過線圈時，電磁鐵把銜鐵吸下，使B、C兩個接線柱所連的觸點接通，較大的電流就可以通過B、C帶動機器工作。
防汛報警器： 當水面超過警戒水位時，浮子將上升使點開關接通，電流通過線圈使鐵芯磁化而吸住銜鐵，使右邊工作電路接通，報警紅燈亮，報警電鈴響而報警。
溫度自動報警器： 當溫度升高到一定值時，水銀溫度計中水銀面上升到金屬絲處，水銀是導體。因此將電磁鐵電路接通，電磁鐵吸引彈簧片，使電鈴電路閉合，電鈴響報警，當溫度下降后，水銀面離開金屬絲，電磁鐵電路斷開，彈簧片回原狀，電鈴電路斷開，電鈴?fù)Ｖ箞?bào)警。
1.如圖所示，下列說法正確的是（ ）A.當S1斷開、S2閉合時，紅燈亮B.當S1斷開、S2閉合時，綠燈亮C.當S1閉合、S2斷開時，綠燈亮D.當S1、S2均閉合時，綠燈亮
2.如圖所示，電磁繼電器能通過低壓控制電路間 接地控制高壓工作電路。下列說法正確的是（ ）A.連有電動機的電路是低壓控制電路B.電磁繼電器實際上是一個由電磁鐵控制電路通斷的開關C.利用電磁繼電器主要是為了節約用電D.利用電磁繼電器主要是為了操作方便
當較低的電壓加在接線柱D、E兩端，較小的電流流過線圈時，電磁鐵把銜鐵吸下，使B、C兩個接線柱所連的觸點接通，較大的電流就可以通過B、C帶動機器工作。
空氣開關在家庭電路中的主要作用是（ ）A.保證電路的電流不變B.保證電路的電壓不變C.保證電路的電阻不變D.電路發生短路時自動切斷電路
解析：當電路中發生短路時，電路中電流過大，空氣開關中的電磁鐵會產生較強的磁性吸引銜鐵，使開關斷開，切斷電路起到保護電路的作用．故D項正確，A、B、C項均錯誤。
1.從課后習題中選取；2.完成練習冊本課時的習題。
1.如圖，是一種水位自動報警器的原理圖。水位沒有到達金屬塊A時，綠燈亮；水位到達金屬塊A時，紅燈亮：請說明它的工作原理。注意：雖然純凈的水是不導電的，但一般的水都能導電。
解答：水位沒有達到金屬塊A時，控制電路未接通，電磁鐵沒有磁性，在彈簧的作用下銜鐵被拉起，綠燈電路接通，綠燈亮。水位到達金屬塊A時，控制電路接通，電磁鐵具有磁性，吸下銜鐵，紅燈電路接通，紅燈亮。
2.如圖是一種溫度自動報警器的原理圖。制作水銀溫度計時在玻璃管中封入一段金屬絲，電源的兩極分別與水銀和金屬絲相連。當溫度達到金屬絲下端所指的溫度時。電鈴就響起來，發出報警信號。說明它的工作原理。
解答：當溫度達到金屬絲下端所指的溫度時，控制電路接通，電磁鐵具有磁性，吸引銜鐵，報警電路接通，電鈴就響起來，發出報警信號。
3.如圖是直流電鈴的原理圖：銜鐵B與彈性片A相連，自然情況下彈性片是和螺釘接觸的。接通電源后電磁鐵吸引銜鐵，敲擊鈴?fù)氚l(fā)聲，但同時彈性片與螺釘分離導致斷電，電磁鐵失去磁性后彈性片又和螺釘接觸而通電，如此往復。 弄懂原理后，請你在右圖所示的繼電器上把電源連在電路里，使它成為一個電鈴。這樣的電鈴沒有鈴?fù)?，通常叫做蜂鳴器。
解答：蜂鳴器連接如圖所示。
4.法國科學家阿爾貝?費爾和德國科學家彼得?格林貝格爾由于發現了巨磁電阻（GMR）效應，榮獲了 2007年諾貝爾物理學獎。巨磁電阻效應是指某些材料的電阻在磁場中急劇減小的現象，這一發現大大提高了磁、電之間信號轉換的靈敏度，從而引發了現代硬盤生產的一場革命。
如圖是說明巨磁電阻特性原理的示意圖，圖中GMR是巨磁電阻。如果閉合S1、S2并使滑片P向左滑動，指示燈亮度會有什么變化？
解答：當閉合S1和S2，滑片P向左滑動時，左邊電路中電流增大，電磁鐵磁性會增強，右邊電路中的巨磁電阻的阻值會減小，右邊電路中電流增大，指示燈變亮。
