初中物理人教版八年級上冊第五章 透鏡及其應用綜合與測試單元測試當堂達標檢測題

這是一份初中物理人教版八年級上冊第五章 透鏡及其應用綜合與測試單元測試當堂達標檢測題，文件包含精品解析人教版八年級物理上冊第五章透鏡及其應用單元測試題原卷版doc、精品解析人教版八年級物理上冊第五章透鏡及其應用單元測試題解析版doc等2份試卷配套教學資源，其中試卷共21頁， 歡迎下載使用。

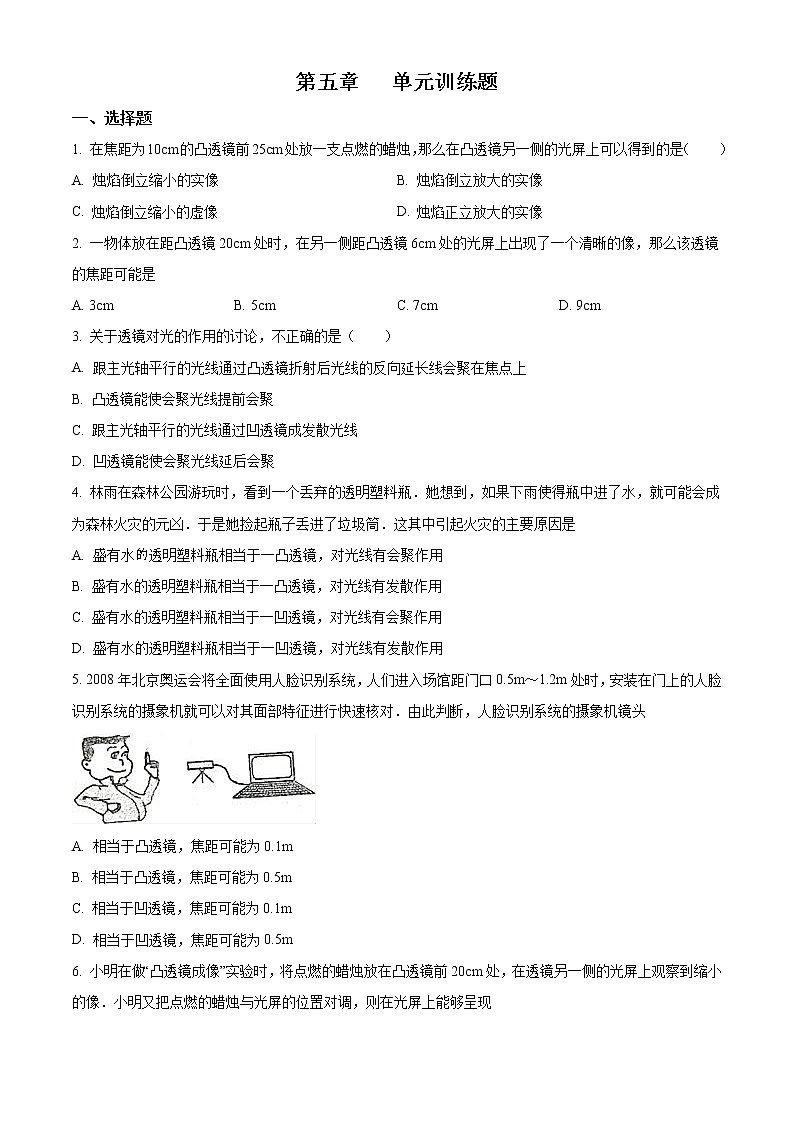

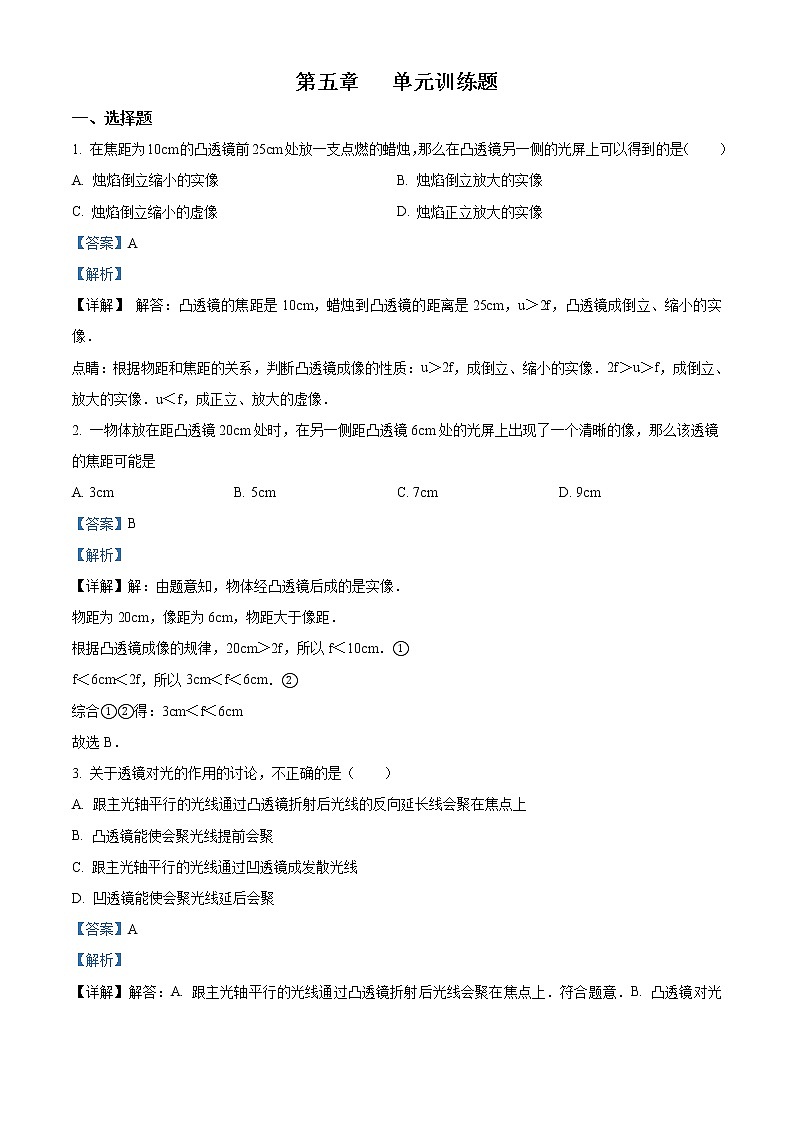

第五章   單元訓練題一、選擇題1. 在焦距為10cm的凸透鏡前25cm處放一支點燃的蠟燭，那么在凸透鏡另一側的光屏上可以得到的是（　?。?/span>A. 燭焰倒立縮小的實像 B. 燭焰倒立放大的實像C. 燭焰倒立縮小的虛像 D. 燭焰正立放大的實像【答案】A【解析】【詳解】 解答：凸透鏡的焦距是10cm，蠟燭到凸透鏡的距離是25cm，u＞2f，凸透鏡成倒立、縮小的實像．
點睛：根據物距和焦距的關系，判斷凸透鏡成像的性質：u＞2f，成倒立、縮小的實像．2f＞u＞f，成倒立、放大的實像．u＜f，成正立、放大的虛像． 2. 一物體放在距凸透鏡20cm處時，在另一側距凸透鏡6cm處的光屏上出現了一個清晰的像，那么該透鏡的焦距可能是A. 3cm B. 5cm C. 7cm D. 9cm【答案】B【解析】【詳解】解：由題意知，物體經凸透鏡后成的是實像．物距為20cm，像距為6cm，物距大于像距．根據凸透鏡成像的規律，20cm＞2f，所以f＜10cm．①f＜6cm＜2f，所以3cm＜f＜6cm．②綜合①②得：3cm＜f＜6cm故選B．3. 關于透鏡對光的作用的討論，不正確的是（　?。?/span>A. 跟主光軸平行的光線通過凸透鏡折射后光線的反向延長線會聚在焦點上B. 凸透鏡能使會聚光線提前會聚C. 跟主光軸平行的光線通過凹透鏡成發散光線D. 凹透鏡能使會聚光線延后會聚【答案】A【解析】【詳解】解答：A. 跟主光軸平行的光線通過凸透鏡折射后光線會聚在焦點上．符合題意．B. 凸透鏡對光線有會聚作用，能使光線的夾角變小，能使會聚光線提前會聚．不符合題意．C. 凹透鏡對光線有發散作用，跟主光軸平行的光線通過凹透鏡成發散光線．不符合題意．D. 凹透鏡對光線有發散作用，能使光線的夾角變大，能使會聚光線延后會聚．不符合題意．點睛：（1）凸透鏡對光線有會聚作用，能使光線的夾角變?。纪哥R對光線有發散作用，能使光線的夾角變大．（2）跟主光軸平行的光線，經過凸透鏡折射后會聚在主光軸上一點，這一點叫凸透鏡的焦點；跟主光軸平行的光線，經過凹透鏡折射后變得發散，發散光線的反向延長線會聚在主光軸上一點，這一點叫凹透鏡的焦點．4. 林雨在森林公園游玩時，看到一個丟棄的透明塑料瓶．她想到，如果下雨使得瓶中進了水，就可能會成為森林火災的元兇．于是她撿起瓶子丟進了垃圾筒．這其中引起火災的主要原因是A. 盛有水的透明塑料瓶相當于一凸透鏡，對光線有會聚作用B. 盛有水的透明塑料瓶相當于一凸透鏡，對光線有發散作用C. 盛有水的透明塑料瓶相當于一凹透鏡，對光線有會聚作用D. 盛有水的透明塑料瓶相當于一凹透鏡，對光線有發散作用【答案】A【解析】【詳解】解答：盛水的透明塑料瓶相當于一個凸透鏡，可以將射來的太陽光會聚在一點上，會聚點的溫度比較高，可能會引起火災．點睛：中間厚、邊緣薄的透鏡叫凸透鏡，凸透鏡對光線起會聚作用．5. 2008年北京奧運會將全面使用人臉識別系統，人們進入場館距門口0.5m～1.2m處時，安裝在門上的人臉識別系統的攝象機就可以對其面部特征進行快速核對．由此判斷，人臉識別系統的攝象機鏡頭A. 相當于凸透鏡，焦距可能為0.1mB. 相當于凸透鏡，焦距可能為0.5mC. 相當于凹透鏡，焦距可能為0.1mD. 相當于凹透鏡，焦距可能為0.5m【答案】A【解析】【詳解】鏡頭應是凸透鏡，而且所成的像應是縮小、倒立的實像，人到鏡頭的距離應遠遠大于二倍焦距，即0.5 m＞2f，解得f＜0.25m，所以A選項正確．故選A．6. 小明在做“凸透鏡成像”實驗時，將點燃的蠟燭放在凸透鏡前20cm處，在透鏡另一側的光屏上觀察到縮小的像．小明又把點燃的蠟燭與光屏的位置對調，則在光屏上能夠呈現A. 倒立、放大的實像 B. 正立、放大的虛像C. 倒立、縮小的實像 D. 倒立、等大的實像【答案】A【解析】【詳解】當蠟燭放在凸透鏡前20cm處時，光屏上成縮小的像，所以u＞2f，此時f＜v＜2f．若把蠟燭放在光屏的位置，則f＜u＜2f，所以會成放大、倒立的實像．故選A7. 對學習過的知識進行歸納總結,從而加深對知識的理解,是一種重要的學習方法．以下是小洋學習了關于“平面鏡成像”和“凸透鏡成像”的知識后,總結出的關于實像和虛像的一些特點,其中錯誤的是A. 虛像不可以用光屏承接B. 虛像可以是正立的,也可以是倒立的C. 實像一定能用光屏承接D. 實像可以是放大的,也可以是縮小的【答案】B【解析】【分析】試題分析：（1）實像和虛像的區別：實像是實際光線會聚成的，虛像是實際光線的反向延長線會聚成的；實像可以呈現在光屏上，虛像不能呈現在光屏上．（2）平面鏡的成像特點：正立、等大的虛像．（3）凸透鏡成像特點：①U＞2f時，成倒立、縮小的實像；②2f＞U＞f時，成倒立、放大的實像；③U＜f時，成正立、放大的虛像．【詳解】A、實像可以呈現在光屏上，虛像不能呈現在光屏上．正確，不符合題意．B、虛像是正立的．平面鏡的虛像是正立的，但是左右相反；凸透鏡的虛像是正立的、左右是一致的，錯誤．符合題意．C、實像可以呈現在光屏上，虛像不能呈現在光屏上．正確，不符合題意．D、實像可以是放大的、縮小的、等大的．正確，不符合題意．故選B．【點評】（1）掌握平面鏡的成像特點和凸透鏡的成像特點．（2）掌握分別實像和虛像的方法．8. 如圖所示是某凸透鏡成實像時，像距v和物距u的關系圖像．分析圖像中有關數據可知A. 該凸透鏡的焦距為10cmB. 當物距u=30cm時，像距v=30cmC 物距增大時，像距也增大D. 當物距u=15cm時，成的是縮小的像【答案】A【解析】【詳解】解答：A. 由圖象可知，u=v=2f=20cm，所以凸透鏡的焦距是10cm，故A正確．B. 當物距u=30cm時，像距20cm>v>10cm，故B錯誤．C. 凸透鏡成實像時，物距增大時像距減小，故C錯誤；D. 當物距u=15cm，此時2f>u>f，成倒立放大的實像，故D錯誤．點睛：u=v=2f，成倒立、等大的實像，根據物距和焦距的關系，求出凸透鏡的焦距． 9. 2012年12月13日，“嫦娥二號”探測器與“戰神”小行星擦身而過，按照從左到右的次序，探測器上的照相機先后拍攝了一組照片（鏡頭的焦距不變）．對此過程，下列說法中正確的是A. 小行星與探測器的距離逐漸變小，鏡頭與像的距離逐漸變小B. 小行星與探測器的距離逐漸變小，鏡頭與像的距離逐漸變大C. 小行星與探測器的距離逐漸變大，鏡頭與像的距離逐漸變小D. 小行星與探測器的距離逐漸變大，鏡頭與像的距離逐漸變大【答案】C【解析】【詳解】試題分析：凸透鏡成實像時，物距變大，像距變小，像變?。?/span>解：探測器上的鏡頭相當于一個照相機，照相機成實像，凸透鏡成實像時，物距變大，像距變小，像變?。鐖D，像逐漸變小，說明小行星和探測器的距離逐漸變大，鏡頭和像的距離逐漸變?。?/span>故選C．【點評】凸透鏡成實像時，物距變大，像距變小，像變小，這條結論在凸透鏡成像習題中有廣泛的應用． 10. 2014年最為特別的天象之一——“超級月亮”出現于8月11日凌晨，它比正常時的月亮要大百分之二十，亮度也有所增加，某天文愛好者為了研究這一現象，于是架設一臺天文望遠鏡做進一步觀察，關于該望遠鏡，下列說法正確的是（   ）A. 它的物鏡和顯微鏡的物鏡作用相同B. 它的物鏡相當于放大鏡，用來把像放大C. 它的物鏡的作用是使遠處的物體在焦點附近成實像D. 它由兩組透鏡組成，靠近眼睛的為目鏡，靠近被觀測物體的為物鏡【答案】CD【解析】【詳解】試題分析：如圖天文望遠鏡，它由兩組透鏡組成．靠近眼睛的為目鏡，靠近被觀測物體的為物鏡，故選項D正確；由于望遠鏡觀看距離很遠的物體，物距大于凸透鏡的兩倍焦距，所以它的物鏡的作用是使遠處的物體在焦點附近成倒立、縮小的實像，相當于照相機，故選項BC不正確；目鏡相當于放大鏡，用來把像放大．顯微鏡也由兩組透鏡組成，靠近眼睛的為目鏡，靠近被觀測物體的為物鏡，由于顯微鏡觀看近處的物體，使物距位于凸透鏡的一倍焦距和兩倍焦距之間成倒立放大的實像，目鏡相當于放大鏡，用來把像再次放大，所以望遠鏡的物鏡和顯微鏡的物鏡作用不相同，故選項A不正確．故選D．考點：顯微鏡 望遠鏡 11. 如圖所示，透過圓形魚缸看到金魚要比實際的魚要大，下列說法不正確的是（   ）A. 魚缸和水的形狀就像一個凸透鏡B. 看到的魚是放大了的虛像C. 看到的像由于光的折射形成的D. 成像的原理與近視鏡的工作原理相同【答案】D【解析】【詳解】解答：圓形的魚缸中的圓形，就告訴了其形狀是向外凸出的，具有了凸透鏡的特征，由此得到了圓形的魚缸相當于一個凸透鏡，魚位于凸透鏡的一倍焦距以內，成正立放大的虛像，所以通過圓形魚缸觀看缸里的魚是放大了的虛像，看到的像由于光的折射形成的，成像的原理與放大鏡的工作原理相同，故選D．二、填空題12. 透鏡是利用光的_______現象制成的，凸透鏡對光線有_____作用，凹透鏡對光線有________作用．【答案】    (1) 折射    (2). 會聚    (3). 發散【解析】【詳解】解答：(1)透鏡可以讓光透過去，光經歷的不同的介質，所以是折射現象；(2)平行光照到凸透鏡上，會聚于一點，所以對光線有會聚作用；而平行光照到凹透鏡上，折射光線的反向沿長線會聚于一點，所以凹透鏡對光線有發散作用． 點睛：首先知道光從一種介質進入了另一種介質，是折射現象；然后根據透鏡的光學性質回答． 13. 如圖所示是一款具有攝像功能的手機，攝像機的鏡頭相當于一個_____透鏡，通過鏡頭所成的像是_____（選填“實像”或“虛像”）, 某同學視頻聊天時要讓對方看到全身像則需要_____（填“增大”或“減小”）攝像機鏡頭和這個同學的距離.【答案】    (1). 凸    (2). 實像    (3). 增大【解析】【詳解】解答：攝像機是根據凸透鏡成像原理制成的，攝像機的鏡頭相當于一個凸透鏡，通過鏡頭所成的像是倒立、縮小的實像，若想得到全身的像，根據凸透鏡成實像時，物遠像近像變小的特點，可知，應將手機遠離物體．點睛：攝像機是根據凸透鏡成倒立縮小實像的原理制成的，凸透鏡成實像時，遵循物近像遠像變大的特點．14. 如圖是投影儀成像示意圖．其中凸透鏡的作用是成________（填“等大”、“縮小”或“放大”）、___________（填“正立”、“倒立”）的實像，如果圖中h=40 cm，則凸透鏡焦距不可能小于_____________cm．平面鏡的作用是____________________．【答案】    (1). 放大    (2). 倒立    (3). 40    (4). 改變光路【解析】【詳解】試題分析：投影儀就是根據凸透鏡成放大、倒立實像的原理制成的．所以凸透鏡的作用就是成放大、倒立的實像．平面鏡將通過凸透鏡的折射光線反射到銀幕上，所以起到改變光路的作用．由凸透鏡成像規律得，f＜40cm＜2f，所以20cm＜f＜40cm．考點：本題考查凸透鏡成像的應用、平面鏡對光的作用點評：要解決此題需要掌握凸透鏡成像規律：當u＞2f時，成倒立、縮小的實像．當u=2f時，成倒立、等大的實像．當f＜u＜2f時，成倒立、放大的實像．投影儀就是根據這個原理制成的．當u=f時，無像．經凸透鏡折射后的光線是平行的，沒有會聚點．當u＜f時，成正立、放大的虛像．然后根據成像特點和物距判斷凸透鏡的焦距．并且要了解平面鏡的作用：能夠反射光線，改變光路．15. 最近周星馳的《美人魚》票房大賣，如圖是魚眼與人眼的結構示意圖，我們觀察發現：魚眼晶狀體的形狀比人眼更加凸一些.因此生活在水里的美人魚上岸后，而近視眼則將遠處物體的像成在視網膜______（選填“前”或“后”）若要看清遠處的物體，應該配戴____________（填“近視眼鏡”或“遠視眼鏡”）．【答案】    (1). 前    (2). 近視眼鏡【解析】【詳解】解答：人的眼球好像一架照相機，晶狀體和角膜的共同作用相當于一個凸透鏡，它把來自物體的光會聚在視網膜上，形成物體倒立縮小的實像；由圖可知：魚眼的晶狀體曲度大，焦距短，會聚能力強，在陸地上看遠處的物體，像成在視網膜的前面，相當于近視眼，所以應佩戴近視眼鏡使光線的會聚能力減弱．點睛：要解答本題需掌握：①人的眼球好像一架照相機，晶狀體和角膜的共同作用相當于一個凸透鏡，外界物體在視網膜上所成的像是倒立的實像；②晶狀體的曲度越大，會聚能力越強．應佩戴發散透鏡，使光線的會聚能力減弱．16. 同學們?cè)谟懻?/span>“如何在野外生存”的問題時提出：在野外如果沒有打火機，怎么生火取暖呢？一位同學想出了一個“削冰取火”的辦法．你認為“削冰”就是把冰制成_____ ，“取火”應把要點燃的物體放在____ 位置．【答案】    (1). 凸透鏡    (2). 焦點【解析】【詳解】冰可以磨成中間厚邊緣薄的凸透鏡．凸透鏡正對太陽光，在凸透鏡后面能形成一個最小、最亮的光斑，這個光斑是凸透鏡的焦點，凸透鏡焦點的溫度很高，物體放在焦點時，達到物體的著火點，物體被點燃．17. 如圖所示，常用體溫計的刻度部分為三棱體，其正面呈現弧形，這樣就可以看清體溫計內極細的水銀柱，以便于讀數，這是因?yàn)閳A弧形玻璃的作用相當于_____，使我們能看到水銀柱放大后的_____像．【答案】    (1). 凸透鏡    (2). 正立的虛【解析】【詳解】從右圖中體溫計的橫截面看，從圓弧形表面看去，此溫度計相當于凸透鏡，當物距小于焦距時，可以成放大、正立的虛像．三、實驗探究題18. 小雷對凸透鏡焦距與制成凸透鏡的材料種類、凸透鏡凸起程度的關系進行了探究實驗：（1）他第一次測量焦距的實驗如圖甲所示，則測得的焦距為         cm．（2）由1、2次實驗可得出的結論是：                                                  ．（3）小雷回想起白光經三棱鏡后，光屏上自上而下出現了紅、橙、黃、綠、藍、靛、紫的色帶（如圖乙），受此啟發，于是他分別用紅光和藍光來進行圖甲的實驗，結論是：對同一凸透鏡，    光入射時焦距小些．（4）探究完成后，小雷和其他同學用焦距為8.0cm的凸透鏡和蠟燭進行成像實驗．從各組匯報數據中發現，當物距均為16.0cm時，有兩個小組所測像距分別為19.0cm、13.0cm，與理論像距16.0cm相比偏差較大．若不是因?yàn)殚L(zhǎng)度測量方法錯誤和測量誤差導致的，請分析出現這種情況的原因：                        ．次數
 1
 2
 3
 材料
 玻璃
 玻璃
 水晶
 凸起程度
 較小
 較大
 較大
 焦距/cm

 8.0
 4.0
  【答案】（1）10；（2）材料和橫截面積相同的凸透鏡，凸面程度越大其焦距越?。唬?/span>3）藍；（4）光屏上還沒有出現清晰的像時就測出了像距【解析】【詳解】試題分析：（1）由圖示可知，焦距為焦點到透鏡中心的距離，f=10.0cm；（2）根據表中 1、2 次的實驗數據可知，材料和橫截面積相同的凸透鏡，凸起程度越大其焦距越??；（3）由圖示可知，紅色光比藍色光偏折能力弱，所以紅色光對凸透鏡的焦距大，藍光入射時焦距小些；（4）同一凸透鏡，物距一定，像距一定，小組實驗的像距不同，是因?yàn)楣馄辽线€沒有出現清晰的像就測像距．【考點定位】凸透鏡對光的作用19. 小明利用一未知焦距的凸透鏡探究透鏡的成像規律，進行了如下操作并得到了相關結論，請你將空缺部分補充完整． 次數123材料凸起程度焦距/cm玻璃較小玻璃較大8.0水晶較大4.0 (1)將一束平行光射向凸透鏡，得到如圖所示的光路圖，則該透鏡的焦距為__________cm．(2)將蠟燭、透鏡和光屏放在光具座上，并使?fàn)T焰、透鏡和光屏三者的中心大致在_______________．
 (3)按如圖所示的方案進行實驗和觀察，并將觀測情況記錄在下表中．實驗序號物距u/cm像距v/cm像的性質13015倒立、縮小的實像22516.7 320 倒立、等大的實像415 倒立、放大的實像55 正立、放大的實像 ①上表中實驗序號2中像的性質為___________，實驗序號3中像距為______________cm．②當燭焰從遠處向透鏡靠近時，仍要在光屏上得到清晰的像，光屏應向_____(選填“靠近”或“遠離”）透鏡的方向移動．③若在光屏上得到如圖所示的圖像，成像在光屏的左上角．若要通過調整透鏡讓像在光屏的中央，應向_____________（右下，左上，右上，左下）調節．④ 當光屏上出現燭焰清晰的像時，如果用遮光板擋住透鏡的上半部分，我們觀察光屏?xí)r，將會在光屏看到（       ）A．燭焰像的下半部分            B．燭焰像的上半部分C．燭焰完整的像，像的亮度變暗  D．燭焰完整的像，像的亮度不變【答案】    (1). 10cm    (2). 同一高度    (3). 倒立縮小的實像    (4). 20    (5). 遠離    (6). 左上    (7). C【解析】【詳解】解答：(1)如圖，平行于主光軸的光線經凸透鏡折射后會聚在主光軸上一點，這點是凸透鏡的焦點，焦點和光心之間的距離是凸透鏡的焦距，所以凸透鏡的焦距是10cm.(2)蠟燭、凸透鏡、光屏，三者在同一條直線上，三者的中心大致在同一高度，像才能呈在光屏的中心．(3①)凸透鏡的焦距是10cm，物距為25cm時，u>2f，成倒立、縮小的實像．凸透鏡的焦距是10cm，物距為20cm時，u=2f，v=2f=20cm成倒立、等大的實像．②光屏上仍然得到清晰的像說明凸透鏡成實像，凸透鏡成實像時，物距減小，像距增大，所以當燭焰從遠處向透鏡靠近時，光屏應向遠離凸透鏡的位置移動．③此時燭焰的像在光屏的左上角，根據燭焰射出的光線經光心不改變方向，所以凸透鏡向右下角移動．④凸透鏡成實像時，所有透過透鏡的光會聚到光屏上成像，當將透鏡的上半部分擋住后，整個物體發出的光雖有一部分被擋住，但總會有一部分光通過上半部分凸透鏡而會聚成像，因此，像與原來相同顯示像的全部；由于透鏡的一半被遮住，因此折射出的光線與原來相比減少了一半，故像會變暗．故選C.20. 小苗進行“視力矯正”的探究活動．如圖甲所示它將自己戴的近視眼鏡放在蠟燭與凸透鏡之間．在光屏上得到了一個縮小倒立的清晰實像．⑴如圖乙四幅圖中，正確表示近視眼成像情況是_____圖，其中矯正做法正確的是________圖．（選填“A”、“B”、“C”、“D”）⑵在圖甲實驗中“取下”近視眼鏡．為使光屏上的像清晰．在保持燭焰和透鏡位置不變的條件下，應將光屏（     ）A、保持在原來的位置      B、靠近透鏡  C、遠離透鏡    D、無論怎樣移動光屏都不能使像清晰【答案】    (1). A    (2). D    (3). B【解析】【詳解】試題分析：⑴近視眼是由于晶狀體曲度過大，偏折能力增強，使物體成像在視網膜前方，成像情況的是A圖；因?yàn)榘纪哥R對光有發散作用，需戴凹透鏡調節．⑵若在圖甲實驗中“取下”近視眼鏡，如同近視眼成像情況，使物體成像靠近凸透鏡．所以，在保持燭焰和透鏡位置不變的條件下，為使光屏上的像清晰．應將光屏靠鏡透鏡．考點：近視眼及其矯正四、畫圖題21. 請根據所學知識完成下列光路圖．      【答案】【解析】【詳解】(1)平行于主光軸的光線經凹透鏡折射后的光線的反向延長線過焦點；延長線過焦點的光線經凹透鏡折射后的光線平行于主光軸射出；如下圖所示：（2）平行于主光軸的光線經凸透鏡折射后將過焦點；通過焦點的光線經凸透鏡折射后將平行于主光軸；如下圖所示：點睛：仔細觀察入射光線和折射光線的特點，根據凹透鏡、凸透鏡的光學特點作圖． 22. 請?jiān)谙聢D中完成物體AB經凸透鏡成像的光路圖．【答案】【解析】【詳解】解答：根據平行于主光軸的光線經凸透鏡折射后過焦點，通過光心的光線傳播方向不變．兩條特殊光線折射后的焦點為A的像點，過像點做主光軸的垂線，即為物體AB經凸透鏡所成像．點睛：平行于主光軸光線經凸透鏡折射后過焦點，通過光心的光線傳播方向不變．物距大于二倍焦距成倒立縮小實像．
