2021年重慶市物理中考模擬卷（五）（word版 含答案）

這是一份2021年重慶市物理中考模擬卷（五）（word版 含答案），共19頁。

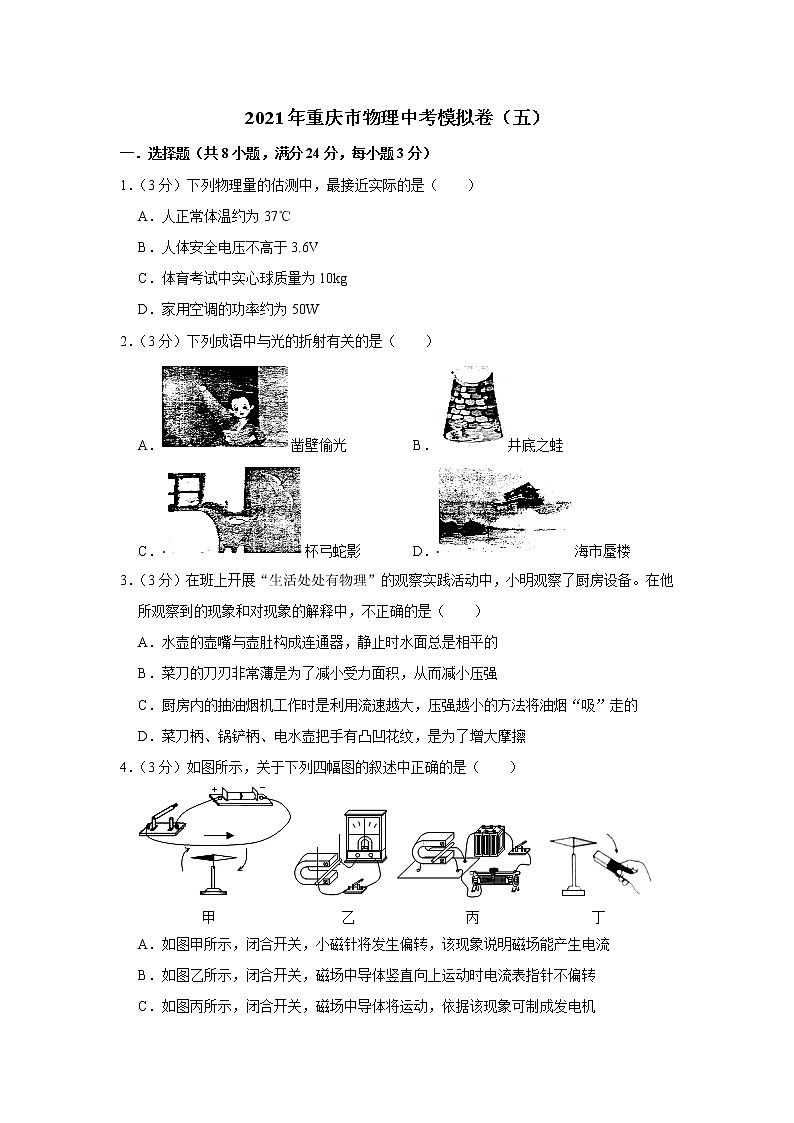

?2021年重慶市物理中考模擬卷（五）
一．選擇題（共8小題，滿分24分，每小題3分）
1．（3分）下列物理量的估測中，最接近實際的是（　?。?br /> A．人正常體溫約為37℃
B．人體安全電壓不高于3.6V
C．體育考試中實心球質量為10kg
D．家用空調的功率約為50W
2．（3分）下列成語中與光的折射有關的是（　?。?br /> A．鑿壁偷光 B．井底之蛙
C．杯弓蛇影 D．海市蜃樓
3．（3分）在班上開展“生活處處有物理”的觀察實踐活動中，小明觀察了廚房設備。在他所觀察到的現象和對現象的解釋中，不正確的是（　?。?br /> A．水壺的壺嘴與壺肚構成連通器，靜止時水面總是相平的
B．菜刀的刀刃非常薄是為了減小受力面積，從而減小壓強
C．廚房?jī)?nèi)的抽油煙機工作時是利用流速越大，壓強越小的方法將油煙“吸”走的
D．菜刀柄、鍋鏟柄、電水壺把手有凸凹花紋，是為了增大摩擦
4．（3分）如圖所示，關于下列四幅圖的敘述中正確的是（　?。?br />
A．如圖甲所示，閉合開關，小磁針將發生偏轉，該現象說明磁場能產生電流
B．如圖乙所示，閉合開關，磁場中導體豎直向上運動時電流表指針不偏轉
C．如圖丙所示，閉合開關，磁場中導體將運動，依據該現象可制成發電機

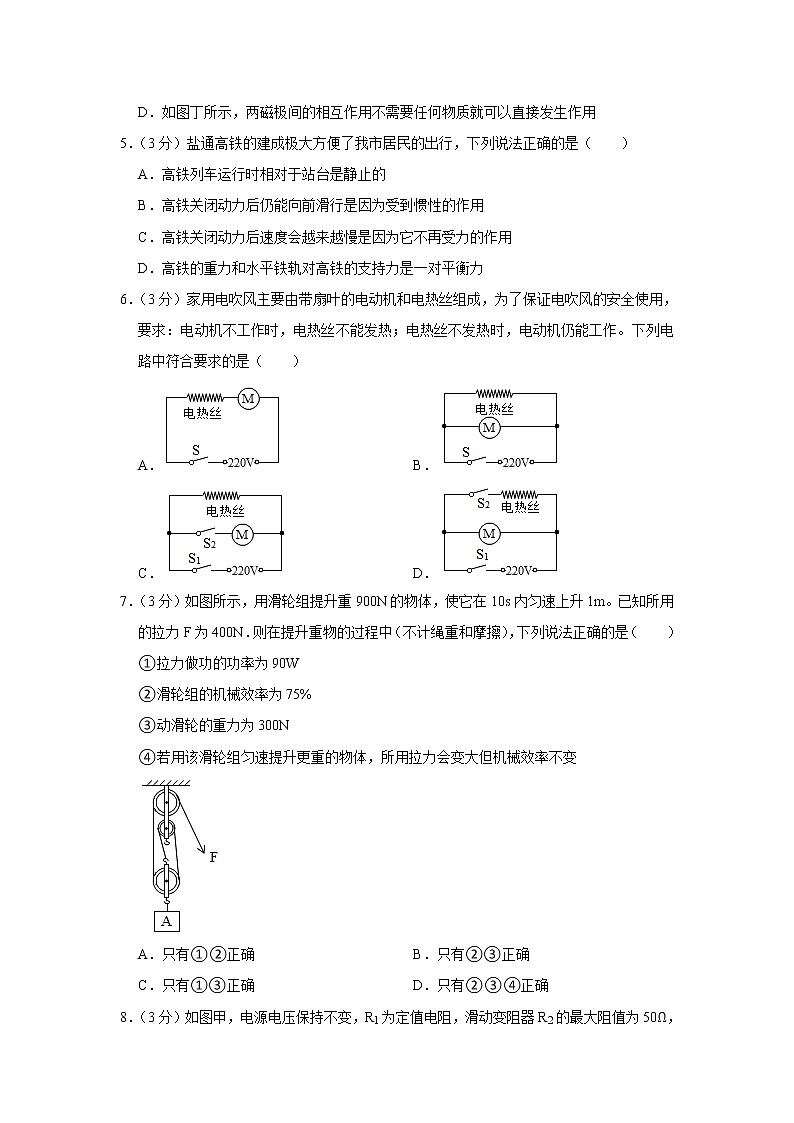

D．如圖丁所示，兩磁極間的相互作用不需要任何物質就可以直接發生作用
5．（3分）鹽通高鐵的建成極大方便了我市居民的出行，下列說法正確的是（　?。?br /> A．高鐵列車運行時相對于站臺是靜止的
B．高鐵關閉動力后仍能向前滑行是因?yàn)槭艿綉T性的作用
C．高鐵關閉動力后速度會越來越慢是因?yàn)樗辉偈芰Φ淖饔?
D．高鐵的重力和水平鐵軌對高鐵的支持力是一對平衡力
6．（3分）家用電吹風主要由帶扇葉的電動機和電熱絲組成，為了保證電吹風的安全使用，要求：電動機不工作時，電熱絲不能發熱；電熱絲不發熱時，電動機仍能工作。下列電路中符合要求的是（　?。?br /> A． B．
C． D．
7．（3分）如圖所示，用滑輪組提升重900N的物體，使它在10s內勻速上升1m。已知所用的拉力F為400N．則在提升重物的過程中（不計繩重和摩擦），下列說法正確的是（　?。?br /> ①拉力做功的功率為90W
②滑輪組的機械效率為75%
③動滑輪的重力為300N
④若用該滑輪組勻速提升更重的物體，所用拉力會變大但機械效率不變

A．只有①②正確 B．只有②③正確
C．只有①③正確 D．只有②③④正確
8．（3分）如圖甲，電源電壓保持不變，R1為定值電阻，滑動變阻器R2的最大阻值為50Ω，電壓表的量程為0～15V。閉合開關S，移動滑動變阻器的滑片，得到電壓表示數與滑動變阻器接入電路的電阻關系圖像，如圖乙所示。下列說法中正確的是（　　）

A．電源電壓為18V
B．R1的阻值為5Ω
C．R1的最小功率為1W
D．為保證電壓表安全，R1的阻值與R2接入電路的最小阻值之比為6：1
二．填空題（共7小題，滿分12分）
9．（2分）如圖所示是小慧用紙盒和橡皮筋自制的“手彈琴”，用手撥動橡皮筋，就會聽到發出的琴聲，聲音是由橡皮筋　 　產生，小慧聽到的琴聲是通過　 　傳播的。

10．（2分）2015年12月14日，世界把目光聚焦在了鄭東新區CBD，上海合作組織成員國元首理事會如期在這里舉行。如圖是位于CBD中央如意湖畔的會展賓館的一張照片，華燈初放，會展賓館如同一個巨大的金黃色“玉米棒”。為了讓照片中的“玉米”變大，小敏在拍照時應該　 　（選填“遠離”或“靠近”）“大玉米”，細心的小敏還發現“大玉米”在水中的倒影比岸上的實物暗一些，原因是　 　。在會議的歡迎晚宴上，濃香四溢的河南燴面一出場，便滿屋飄香，立即征服了所有來賓，這說明　 　。

11．（2分）如圖所示的電路中，電源電壓和燈絲電阻保持不變，燈泡L上標有“12V 6W”，電流表量程為0～3A，電壓表量程為0～3V。只閉合開關S、S3，滑片置于最左端時，電壓表示數為2V，電流表示數為0.5A，電路的總功率為P1；再閉合開關S2，移動滑片使滑動變阻器接入電路的阻值為最大阻值的，此時電路的總功率為P2，且P1：P2＝1：2。則R1＝　 　Ω；通過調節滑片位置及開關狀態，該電路安全工作時的最大功率和最小功率的比值為　 　。

12．（2分）小敏家電能表如圖所示，她家電路接入用電器的總功率不允許超過　 　W。當單獨接入600W電水壺（其他用電器全部停止工作），正常工作2min，電能表轉盤轉過12轉，則每消耗1kW?h電能，電能表的轉盤轉過　 　轉。在家庭電路中進戶線首先要連接的是　 ?。ㄟx填“總開關”、“電能表”或“保險裝置”）。

13．（2分）在抗擊新冠病毒肺炎的戰疫中，武漢火神山醫院建成前后僅用了10天的時間，向世界展示了“中國速度”。
（1）火神山醫院負壓病房，可以保證病房?jī)?nèi)隨空氣傳播的病菌不會傳播到病房外的空氣中，故負壓病房房?jī)?nèi)氣壓應比病房外的氣壓要　 　（填“高”或“低”）一點。若某負壓病房?jī)?nèi)外氣壓差為30Pa，這個氣壓差對一扇面積為2m2的病房門產生的壓力差為　 　N。
（2）全自動紅外體溫檢測儀首先是利用普通攝像機識別并鎖定人臉，該攝像機鏡頭相當于　 　透鏡，然后通過紅外測溫儀采集紅外數據，并計算出人體溫度，紅外線在透鏡鏡頭中傳播的速度　 ?。ㄌ睢按笥凇薄靶∮凇被颉暗扔凇保?×108m/s。
（3）醫護人員從室外進人病房時，護目鏡的鏡片上出現一層水霧，這是由于水蒸氣的　 　現象而形成的；病房?jī)?nèi)有一總質量為60kg的氧氣瓶，啟用前瓶?jī)?nèi)氧氣密度為ρ，使用1小時后，氧氣瓶的總質量變?yōu)?5kg，瓶?jī)?nèi)氧氣的密度為ρ；再使用一段時間，氧氣瓶的總質量變?yōu)?4kg，則此時氧氣瓶?jī)?nèi)氧氣的密度為　 　。
14．（1分）平靜的湖面有時會看到“魚在云中游”的有趣現象。如圖所示水面上方發光點A1代表云，中另有一發光點A2代表魚。人在岸邊看到A1、A2的像剛好重合時，就會發生上面的現象。請畫出此時：A1發出的光經水面反射進入人眼的光路圖，及A2發出的光進入人眼的光路圖。

15．（1分）按題目要求作圖：圖中，杠桿OBA在圖示位置靜止，請畫出作用在A點的最小力F1及其力臂L1。

三．實驗探究題（共3小題，滿分22分）
16．（6分）在探究冰熔化時溫度變化規律的實驗中實驗裝置如圖甲所示：
（1）實驗時，試管里裝有適量的　 ?。ㄟx填“冰塊”或“碎冰”）；將試管放人水中加熱，這樣做的目的是　 　，而且溫度上升較慢，便于記錄。試管外的水珠是水蒸氣　 　形成的。
（2）如圖所示，乙是給冰加熱時溫度隨時間變化的圖象，由圖象可知：冰熔化過程吸熱，溫度　 　，由此得出冰是　 　體。
（3）在圖象DE段試管中的水　 　（選填“能”或“不能”）沸騰，燒杯中水的溫度　 ?。ㄟx填“高于”、“低于”或“等于”）98℃。
（4）當在燒杯的水中加入少量的食鹽后，發現試管中的水能夠沸騰，說明加入食鹽后水的沸點　 ?。ㄟx填“升高”，“降低”或“不變”）。

17．（8分）疫情期間，醫生建議多吃雞蛋、牛奶等高蛋白食物，可以提高人體免疫力。小明每天早晨喝牛奶，并對牛奶的密度進行了測量。

（1）小明把天平放在　 　上，游碼放在標尺左端的零刻線處，發現指針的偏向如圖甲所示，則應該向　 ?。ㄟx填“左”或“右”）調節平衡螺母，使天平平衡。
（2）小明先用天平測出空燒杯的質量，天平平衡時右盤中的砝碼數和游碼的位置如圖乙所示為　 　g。
（3）在燒杯中倒入適量的牛奶，用天平測出燒杯和牛奶的總質量為76.2g；將燒杯中的牛奶全部倒入量筒中，如圖丙所示，則量筒內牛奶的體積是　 　cm3，所測牛奶的密度為　 　kg/m3。
（4）小紅認為小明用這種方法測出的牛奶密度會　 　（選填“偏大”或“偏小”），理由是　 　；為了減小這一誤差，只需要增加一步　 　操作即可。（填字母代號）
A．測量量筒和液體的總質量
B．測量倒完液體后燒杯的質量
C．把液體倒回?zé)?，測量燒杯和液體的總質量
18．（8分）小明在“探究小燈泡在不同電壓下工作時的電功率”的實驗時，實驗室提供了如下器材：電源（電壓恒為8V），一個電流表，一個電壓表，滑動變阻器“20Ω 2A”，小燈泡（額定電壓2.5V，額定功率小于1.2W），一個阻值已知的定值電阻R0，開關及導線若干。

（1）請根據圖甲所示的電路圖，用筆畫線代替導線，完成實驗電路圖乙的連接（要求：滑動變阻器的滑片P向左滑動時燈變亮；連線不能交叉）；
（2）閉合開關后，發現燈泡不亮，電壓表無示數，電流表有示數。若電路中僅有一處故障，這個故障可能是小燈泡　 　（選填：“斷路”或“短路）；
（3）排除故障后，閉合開關進行實驗。當電壓表示數為2.5V時，電流表示數如圖丙所示，小燈泡的額定功率為　 　W；
（4）小燈泡的實際功率由　 ?。ㄟx填：“額定功率”“額定電壓”或“實際電壓”）決定；
（5）完成實驗后，利用上述器材，小明又想出一種測量小燈泡額定功率的方法，設計了如圖丁所示的電路，所用電壓表量程為“0～15V”，請將以下實驗步驟補充完整。
①檢查電路無誤后，閉合開關S，將開關S1撥至“1”，調節滑動變阻器滑片直至電壓表示數為　 　V；
②滑動變阻器滑片不動，再將開關S1撥至“2”，讀出電壓表示數為U0；
③小燈泡額定功率　 　（用U額、U0、R0表示）。若步驟②中，將開關S1撥至“2”時，不小心將滑片向右移動了少許，其他操作正確，則測出的小燈泡額定功率比真實值　 ?。ㄟx填“偏大”或“偏小”）。
四．計算題（共3小題，滿分22分）
19．（6分）某人乘坐出租車在平直公路上勻速行駛，出租車的牽引力為3×103N，圖為他乘車到達目的地時的車費發票。求：
（1）出租車行駛的時間和速度；
（2）出租車在這段時間內所做的功。
（3）假如出租車從平直公路開入一段斜坡公路時，司機必須減檔減速勻速行駛，才能把車開上斜坡。請用公式進行簡單的分析。

20．（8分）特斯拉超級充電樁有一臺充電機和兩個充電樁組成，其輸入功率為120kW，電壓是750V，僅需40分鐘就可以將一輛電池容量85kW?h的特斯拉ModelS充到80%的電量（剩下的20%由于需要降低電流保護電池，速度會慢下來）。此過程簡化為能流圖如圖所示：

（1）該充電樁輸入電流多少A？
（2）充電樁的輸入電能是多少kW?h？
（3）該充電樁充電效率是多少？
（4）在該過程中，能流圖中空白的方框內應填入　 　。
21．（8分）如圖所示，體積為700cm3的長方體木塊浸沒在裝有水的柱形容器中，細線對木塊的拉力為3N，此時水的深度為30cm（g＝10N/kg），求：
（1）水對容器底的壓強？
（2）木塊受到水的浮力？
（3）若剪斷細線待木塊靜止后，要使木塊剛好浸沒在水中，在木塊上應加多大的力？


2021年重慶市物理中考模擬卷（五）
一．選擇題（共8小題，滿分24分，每小題3分）
1．解：
A、正常情況下，人的體溫在37℃左右，變化幅度很小。故A符合實際；
B、人體安全電壓不高于36V．故B不符合實際；
C、體育考試中實心球質量為2kg，故C不符合實際
D、用空調的功率約為1000W，故D不符合實際。
故選：A。
2．解：A、B、鑿壁偷光和井底之蛙是光在同種均勻介質中沿直線傳播現象，故A、B不符合題意；
C、杯弓蛇影，屬于平面鏡成像，是由于光的反射形成的，故C不符合題意；
D、海市蜃樓，是光在密度不均勻的空氣中傳播時發生了折射形成的，故D符合題意。
故選：D。
3．解：A、茶壺的壺嘴和壺身構成了一個連通器，當里面的水不流動時，壺嘴的水面和壺身的水面保持相平。故A正確；
B、菜刀的刀刃薄是為了在壓力一定時，通過減小受力面積來增大壓強；故B錯誤；
C、據流體壓強與流速的關系可知，可知抽油煙機在工作時，由于轉動的扇葉處氣體的流速大，壓強小，從而在周圍大氣壓的作用下將油煙壓向扇口排出。故廚房?jī)?nèi)的抽油煙機工作時是利用流速越大，壓強越小的方法將油煙“吸”走的；故C正確；
D、菜刀柄、鍋鏟柄、電水壺把手有凸凹花紋，是在壓力一定時，通過增大接觸面的粗糙程度來增大摩擦力。故D正確。
故選：B。
4．解：
A、如圖所示是奧斯特實驗，閉合開關，小磁針將發生偏轉，這說明電流的周圍存在磁場，故A錯誤；
B、閉合電路的一部分導體在磁場中做切割磁感線運動，導體中才有感應電流產生；圖中閉合開關后，磁場中導體豎直向上運動時，導體是順著磁感線方向運動的，沒有做切割磁感線運動，不會產生電流，電流表指針不會發生偏轉，故B正確；
C、圖中通電導體在磁場中受力而運動，這是電動機的工作原理，依據該現象可制成電動機，故C錯誤；
D、磁體周圍存在磁場，磁體間的相互作用是通過磁場而發生的，故D錯誤。
故選：B。
5．解：A、高鐵列車運行時，相對于站臺來說，高鐵與站臺之間發生了位置變化，所以高鐵是運動的，故A錯誤；
B、高鐵關閉動力后仍能向前滑行是因?yàn)楦哞F具有慣性，慣性不是力，不能說受到慣性的作用，故B錯誤；
C、高鐵關閉動力后速度會越來越慢是因?yàn)樗艿侥Σ磷枇Φ淖饔?，是阻力改變了它的運動狀態，故C錯誤；
D、高鐵的重力和水平鐵軌對高鐵的支持力大小相等、方向相反、作用在同一個物體上，作用在同一條直線上，所以是一對平衡力，故D正確。
故選：D。
6．解：
A、圖中，電熱絲和電動機串聯，而電動機不能夠獨立工作，故A不符合要求；
B、圖中，電動機和電熱絲并聯連接，電路中只有一個總開關控制，開關閉合，電熱絲和電動機同時工作，開關斷開都不工作，所以電動機無法單獨工作，故B不符合要求；
C、圖中，電動機和電熱絲并聯連接，S1控制整個電路，S2控制電動機；兩開關都閉合，電熱絲和電動機同時工作；但S1閉合，S2斷開，只有電熱絲工作，而電動機不工作，故C不符合要求；
D、電動機和電熱絲并聯連接，S1控制整個電路，S2控制電熱絲；S1閉合，S2斷開，只有電動機工作，電熱絲不工作；S1閉合，S2閉合，電動機和電熱絲同時工作；S1斷開，電動機和電熱絲都不工作，故D符合要求。
故選：D。
7．解：
①由已知條件，拉力做的總功：W總＝Fs＝F×3h＝400N×3×1m＝1200J，
拉力F的功率：P＝＝＝120W，故①錯誤；
②克服重物重力所做的功為有用功，滑輪組的機械效率為：
η＝＝＝×100%＝75%，②正確；
③由圖可知，n＝3，不計繩重和摩擦，F(xiàn)＝（G+G動），
即400N＝（900N+G動），
解得G動＝300N，③正確；
④不計繩重和摩擦，克服動滑輪的重力做的功為額外功的唯一來源，
由η＝＝＝＝，動滑輪的重力不變，如果提起更重的物體，滑輪組的機械效率變大，故④錯誤。
故選：B。
8．解：
（1）由圖知，兩電阻串聯，電壓表測R1兩端電壓，
由圖像知當電壓表示數為UV＝9V，變阻器連入阻值R2＝10Ω，
由歐姆定律可得此時電路中電流I＝I2＝I1＝＝，
電源電壓：U＝UV+I2R2＝9V+×10Ω﹣﹣﹣﹣﹣﹣﹣①
由圖像知當電壓表示數UV'＝6V，變阻器連入阻值R2'＝20Ω，
此時電路中電流I'＝I2'＝I1'＝＝，
電源電壓：U＝UV'+I2'R2＝6V+×20Ω﹣﹣﹣﹣﹣﹣②
由①②可得，R1＝10Ω，U＝18V，故A正確，B錯誤；
（2）當滑動變阻器的電阻最大時，電路的電流最小，R1的最小功率，
此時電路的電流最小為：I?。剑剑?.3A，
由P＝可得，R1的最小功率：P1最?。絀R1＝（0.3A）2×10Ω＝0.9W，故C錯誤；
（3）因?yàn)殡妷罕淼牧砍虨?～15V，所以當電壓表示數為15V時，滑動變阻器阻值最小，定值電阻分擔電壓最大，為15V，
由I＝可得，電路中的電流最大，最大電流：I＝＝＝1.5A，
由串聯電路電壓的規律得，滑動變阻器兩端的電壓：U2min＝U﹣UR1＝18V﹣15V＝3V，
由歐姆定律，滑動變阻器接入電路的最小電阻：R2min＝＝＝2Ω，
所以R1的阻值與R2接入電路的最小阻值之比為10Ω：2Ω＝5：1，故D錯誤。
故選：A。
二．填空題（共7小題，滿分12分）
9．解：用手撥動橡皮筋，就會聽到發出的琴聲，聲音是由橡皮筋振動產生的；優美的琴聲是通過空氣傳播的。
故答案為：振動；空氣。
10．解：照相時物體在凸透鏡的2倍焦距外，成倒立的縮小的實像，根據凸透鏡成像規律，物距變小時，像距變大，像也變大，所以小敏在拍照時應該靠近“大玉米”；
水中的倒影是岸上物體的光經反射所成的虛像，當光到達水面時，有部分光發生折射進入水中，所以“大玉米”在水中的倒影比岸上的實物暗一些；
燴面的香味充滿房間，便滿屋飄香，是因?yàn)榉肿釉诓煌５刈鰺o規則運動。
故答案為：靠近；有部分光發生了折射進入水中；分子在不停地做無規則運動。
11．解：（1）只閉合開關S、S3，滑片置于最左端時，滑動變阻器和R1串聯，電壓表測量R1兩端的電壓，電流表測電路中的電流，
由I＝可得：
R1＝＝＝4Ω；
（2）只閉合開關S、S3，滑片置于最左端時，電路的總功率為：
P1＝＝﹣﹣﹣﹣﹣﹣﹣﹣﹣①
再閉合開關S2時，R1短路，只有R2連入電路，移動滑片使滑動變阻器接入電路的阻值R2′＝R2，則電路的總功率為：
P2＝＝﹣﹣﹣﹣﹣﹣﹣﹣﹣②
已知：P1：P2＝1：2﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③
解①②③可得：R2＝20Ω；
只閉合開關S、S3，滑片置于最左端時，電路的總電阻為：
R＝R1+R2＝4Ω+20Ω＝24Ω，
故電源電壓為：
U＝IR＝0.5A×24Ω＝12V；
根據P＝可得，燈泡電阻：RL＝＝＝24Ω；
根據P＝可知：在電源電壓不變時，電路中的總電阻越大，總功率越小；
分析電路圖可知：當所有開關都閉合時，燈泡與滑動變阻器并聯，在保證電流表安全情況下，移動滑片P，電流表的最大示數為3A，此時電路消耗的總電功率最大：
則最大功率P最大＝UI最大＝12V×3A＝36W；
由于RL＝24Ω＞R2＝20Ω；根據電阻的串并聯特點可知：當只閉合開關S、S1時，小燈泡與定值電阻R1串聯，此時電路消耗的總電功率最小，
則電路的最小功率為：P最?。剑剑絎，
根據該電路安全工作時的最大功率和最小功率的比值為：P最大：P最?。?6W：W＝7：1。
故答案為：4；7：1。
12．解：
（1）由電能表的參數可知，電能表的工作電壓U＝220V，平時工作允許通過的最大電流I最大＝20A，
電能表允許接入用電器的最大總電功率：P最大＝UI最大＝220V×20A＝4400W；
（2）已知電水壺功率P＝600W＝0.6kW，正常工作時間t＝2min＝h，
由P＝可得，電水壺正常工作2min消耗的電能：
W＝Pt＝0.6kW×h＝0.02kW?h，
消耗這些電能電能表的轉盤轉12r，
則每消耗1kW?h電能，電能表的轉盤轉數：
n＝×1kW?h＝600r；
（3）電能表的測量整個家庭消耗電能的多少，一定安裝在最前面，即：在家庭電路中進戶線首先要接在電能表上。
故答案為：4400；600；電能表。
13．解：（1）負壓病房使病房?jī)?nèi)的大氣壓強低于外界的大氣壓強，這樣病房?jī)?nèi)的病毒細菌就不會擴散到外界；
根據p＝知，該門所受的內外氣體壓力差為：△F＝△pS＝30Pa×2m2＝60N；
（2）全自動紅外體溫檢測儀首先是利用普通攝像機識并鎖定人臉，攝像機鏡頭相當于凸透鏡；
光在真空中或空氣中的傳播速度約為3.0×108m/s，在透鏡鏡頭中傳播的速度小于3.0×108m/s；
（3）①醫護人員從室外進人病房時，鏡片上出現一層水霧，是由于空氣中的水蒸氣液化形成的小水滴；
②設氧氣瓶質量為m0，體積為V，由ρ＝得：
＝ρ﹣﹣﹣﹣﹣﹣①
＝ρ﹣﹣﹣﹣﹣﹣②
解得氧氣瓶的質量：m0＝15kg，
質量為60kg的氧氣瓶，瓶?jī)?nèi)純氧氣質量為60kg﹣15kg＝45kg時，瓶?jī)?nèi)氧氣密度為ρ，
再使用一段時間，氧氣瓶?jī)?nèi)氧氣的質量為24kg﹣15kg＝9kg，
氧氣體積一定，根據m＝ρV可知，氧氣密度和氧氣質量成正比，
所以，此時瓶?jī)?nèi)的氧氣密度應為原來的，應為ρ。
故答案為：（1）低；60；（2）凸；小于；（3）液化；ρ。
14．解：（1）根據平面鏡成像的特點作出A1關于水面的像點A1′，連接A1′與人眼，交于水面一點O，過O點垂直水面作出法線，A1到O為入射光線，O到人眼為反射光線，如圖；
（2）A2到O為入射光線，O到人眼為折射光線，如圖：

15．解：根據杠桿平衡的條件可知，在杠桿中的阻力、阻力臂一定的情況下，要使所用的動力最小，必須使動力臂最長。連接OA就是最長的動力臂，過A點垂直于OA的向上的力即為最小力的示意圖，如圖所示：

三．實驗探究題（共3小題，滿分22分）
16．解：
（1）實驗時，圖甲試管里裝有適量的碎冰，讓冰塊受熱更均勻；將裝有碎冰的試管放入水中加熱，這是水浴法，采用水浴法，使冰受熱比較均勻，并且溫度變化比較慢，便于記錄實驗溫度；小水珠是水蒸氣遇冷液化而成的；
（2）由圖象可知，冰在熔化過程中不斷吸熱，溫度保持不變，所以冰是晶體；
（3）由圖可知，此時水的沸點為98℃，水在沸騰過程中溫度保持不變，所以燒杯中的水溫一直為98℃；由于燒杯內的水沸騰時溫度保持不變，試管內的水雖達到沸點，但不能繼續吸熱，所以不能沸騰；
（4）在燒杯的水中加入少量的食鹽后，發現試管中的水能夠沸騰，即試管中的水能繼續從燒杯中吸熱，說明燒杯中水的沸點高于98℃，所以加入食鹽后，水的沸點升高。
故答案為：（1）碎冰；使冰受熱比較均勻；液化；（2）不變；晶體；（3）不能；等于；（4）升高。
17．解：（1）天平放在水平臺上，游碼歸零，指針偏向分度盤的右側，說明天平的右端下沉，左端上翹，平衡螺母向上翹的左端移動，使指針指在分度盤的中線處，天平平衡。
（2）燒杯和剩余牛奶的質量：m''＝20g+10g+4.2g＝34.2g，
量筒中牛奶的質量：m＝m'﹣m''＝76.2g﹣34.2g＝42g，
（3）量筒內牛奶的體積：V＝40ml＝40cm3；
牛奶的密度：ρ＝＝＝1.05g/cm3＝1.05×103kg/m3；
（4）將燒杯內的牛奶倒入量筒中時，不能倒干凈，所以測量的牛奶體積偏小，質量數據準確，根據密度公式ρ＝可知，所測密度偏大；
為了減小這一誤差，只需要測量倒完牛奶后燒杯的質量，然后再計算即可，故選B。
故答案為：（1）水平臺；左；（2）34.2；（3）40；1.05×103；（4）偏大； 燒杯中牛奶倒入量筒中時會有殘留，致使體積測量值偏小，由ρ＝可知，質量一定時，密度測量值偏大；B。
18．解：（1）由電路圖可知，該電路為串聯電路，燈泡、定值電阻、滑動變阻器串聯接入電路中，滑動變阻器的滑片P向左滑動時燈變亮，表明通過燈泡的電流變大，根據I＝可知，電路中的總電阻變小，滑動變阻器接入電路的電阻變小，故滑動變阻器接左下接線柱；
根據P＝UI可知，燈泡正常發光時的額定電流為：I＝＝＝0.48A＜0.6A，故電流表選用小量程；如圖所示：
；

（2）電路連接完整后，閉合開關，電流表有示數，說明電路為通路，發現小燈泡不發光，這表明電路出現了短路現象，電壓表無示數，說明與電壓表并聯小燈泡短路了；
（3）由圖可知，電流表選用的是小量程，分度值為0.02A，示數為0.42A；
小燈泡的額定功率是：P額＝U額I額＝2.5V×0.42A＝1.05W；
（4）對一個燈來說，燈的額定電壓是不變的；而燈的電流隨燈的電壓的變大而增大，根據P＝UI，小燈泡的實際功率變大，故小燈泡的實際功率由實際電壓決定；
（5）①檢查電路無誤后，閉合開關S，將開關S1撥至“1”，調節滑動變阻器滑片直至電壓表示數為5.5V，電壓表測定值電阻和變阻器的電壓，根據串聯電路電壓的規律，此時燈泡的電壓為：U額＝8V﹣5.5V＝2.5V，燈正常發光；
②滑動變阻器滑片不動，再將開關S1撥至“2”，讀出電壓表示數為U0；
③在②中，滑動變阻器滑片不動，再將開關S1撥至“2”，讀出電壓表示數為U0，電壓表測定值電阻的電壓，
可計算此時電流為：I′＝，即燈的額定電流，則小燈泡的額定功率：P額＝U額I′＝U額×；
在將開關S1撥至“2”時，不小心將滑片向右移動了少許，會使電路中總電阻變大，電流變小，根據P＝UI分析可知，測出的小燈泡額定功率比真實值偏小。
故答案為：（1）如圖；（2）短路；（3）1.05；（4）實際電壓；（5）①5.5；③U額×；偏小。
四．計算題（共3小題，滿分22分）
19．解：（1）從發票可知，出租車行駛的時間t＝5min＝300s，出租車行駛的路程s＝6km＝6000m，
所以出租車行駛的速度為：v＝＝＝20m/s；
（2）出租車所做的功：W＝Fs＝3×103N×6000m＝1.8×107J；
（3）出租車發動機的最大功率是恒定的，出租車從平直公路開入一段斜坡公路時，需要的牽引力變大，
由P＝Fv可知，要獲得較大的牽引力，司機必須減檔減速勻速行駛，才能把車開上斜坡。
答：（1）出租車行駛的時間為300s；速度為20m/s；
（2）出租車在這段時間內所做的功為1.8×107J；
（3）出租車發動機的最大功率是恒定的，出租車從平直公路開入一段斜坡公路時，需要的牽引力變大，由P＝Fv可知，要獲得較大的牽引力，司機必須減檔減速勻速行駛，才能把車開上斜坡。
20．解：（1）由P＝UI得充電樁輸入電流：
I＝＝＝160A；
（2）由P＝得充電樁的輸入電能：
W＝Pt＝120kW×40×h＝80kW?h；
（3）充電樁充電的輸出電能：
W輸出＝W′×80%＝85kW?h×80%＝68kW?h，
充電樁充電效率：
η＝＝×100%＝85%；
（4）由電流的熱效應可知，在該過程中，能流圖中空白的方框內應填入內能。
答：（1）該充電樁輸入電流是160A；
（2）充電樁的輸入電能是80kW?h；
（3）該充電樁充電效率是85%；（4）內能。
21．解：
（1）水的深度h＝30cm，
水對容器底的壓強：
p＝ρ水gh＝1.0×103kg/m3×10N/kg×0.3m＝3000Pa；
（2）木塊浸沒在裝有水的柱形容器中，排開水的體積：
V排＝V木＝700cm3＝7×10﹣4m3，
木塊受到水的浮力：
F?。溅阉甮V排＝1.0×103kg/m3×10N/kg×7×10﹣4m3＝7N；
（3）由題知，木塊浸沒在裝有水的柱形容器中，細線對木塊的拉力F拉＝3N，
此時F?。紽拉+G，
木塊的重力：
G＝F浮﹣F拉＝7N﹣3N＝4N，
若剪斷細線待木塊靜止后，木塊處于漂浮狀態，要使木塊剛好浸沒在水中，
此時：
F壓+G＝F浮，
需要加的壓力：
F壓＝F浮﹣G＝7N﹣4N＝3N。
答：
（1）水對容器底的壓強3000Pa；
（2）木塊受到水的浮力7N；
（3）若剪斷細線待木塊靜止后，要使木塊剛好浸沒在水中，在木塊上應加3N的力。
