2021年重慶市物理中考模擬卷（一）（word版 含答案）

這是一份2021年重慶市物理中考模擬卷（一）（word版 含答案），共19頁。

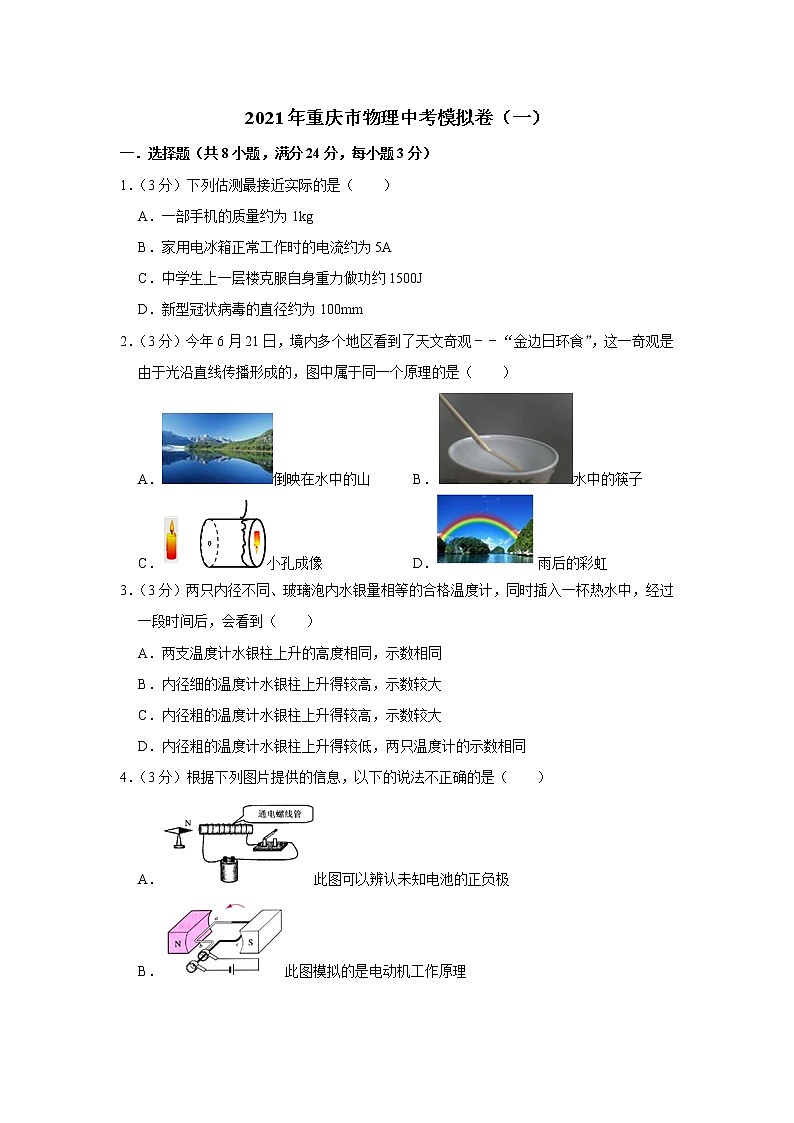

?2021年重慶市物理中考模擬卷（一）
一．選擇題（共8小題，滿分24分，每小題3分）
1．（3分）下列估測最接近實際的是（　　）
A．一部手機的質量約為1kg
B．家用電冰箱正常工作時的電流約為5A
C．中學生上一層樓克服自身重力做功約1500J
D．新型冠狀病毒的直徑約為100mm
2．（3分）今年6月21日，境內多個地區看到了天文奇觀﹣﹣“金邊日環食”，這一奇觀是由于光沿直線傳播形成的，圖中屬于同一個原理的是（　　）
A．倒映在水中的山 B．水中的筷子
C．小孔成像 D．雨后的彩虹
3．（3分）兩只內徑不同、玻璃泡內水銀量相等的合格溫度計，同時插入一杯熱水中，經過一段時間后，會看到（　　）
A．兩支溫度計水銀柱上升的高度相同，示數相同
B．內徑細的溫度計水銀柱上升得較高，示數較大
C．內徑粗的溫度計水銀柱上升得較高，示數較大
D．內徑粗的溫度計水銀柱上升得較低，兩只溫度計的示數相同
4．（3分）根據下列圖片提供的信息，以下的說法不正確的是（　?。?br /> A．此圖可以辨認未知電池的正負極
B．此圖模擬的是電動機工作原理

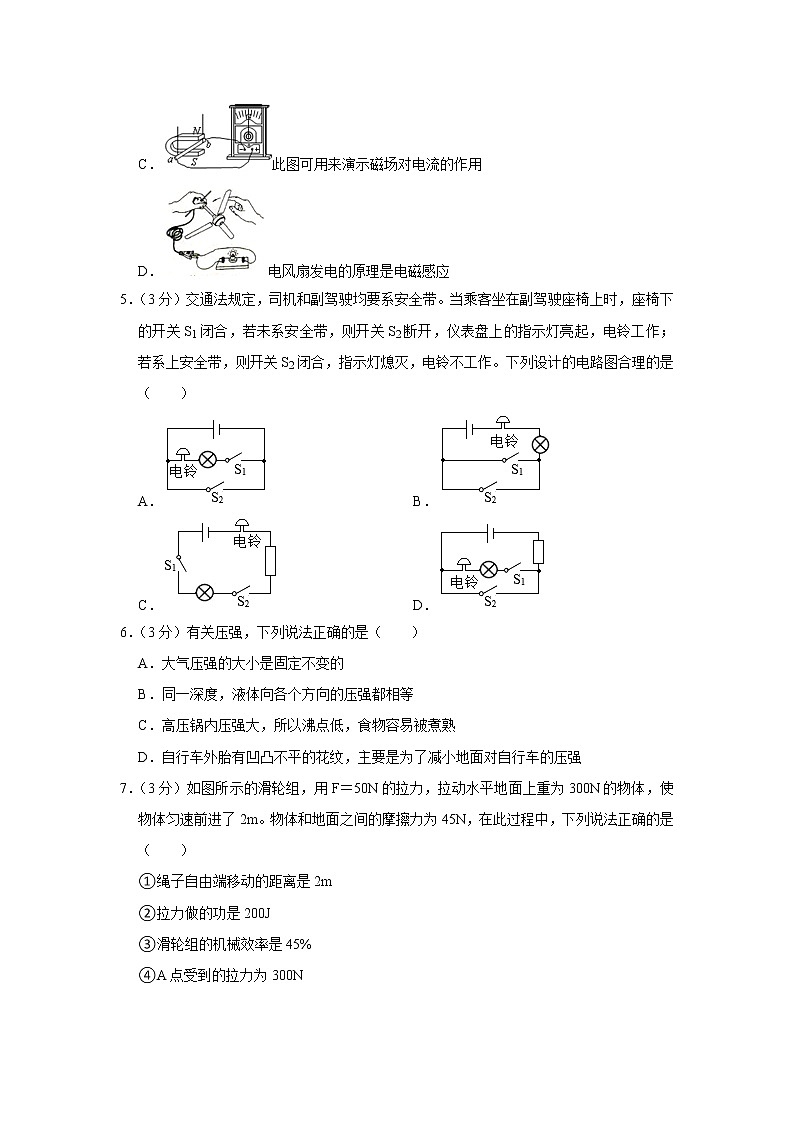

C．此圖可用來演示磁場對電流的作用
D．電風扇發電的原理是電磁感應
5．（3分）交通法規定，司機和副駕駛均要系安全帶。當乘客坐在副駕駛座椅上時，座椅下的開關S1閉合，若未系安全帶，則開關S2斷開，儀表盤上的指示燈亮起，電鈴工作；若系上安全帶，則開關S2閉合，指示燈熄滅，電鈴不工作。下列設計的電路圖合理的是（　?。?br /> A． B．
C． D．
6．（3分）有關壓強，下列說法正確的是（　?。?br /> A．大氣壓強的大小是固定不變的
B．同一深度，液體向各個方向的壓強都相等
C．高壓鍋內壓強大，所以沸點低，食物容易被煮熟
D．自行車外胎有凹凸不平的花紋，主要是為了減小地面對自行車的壓強

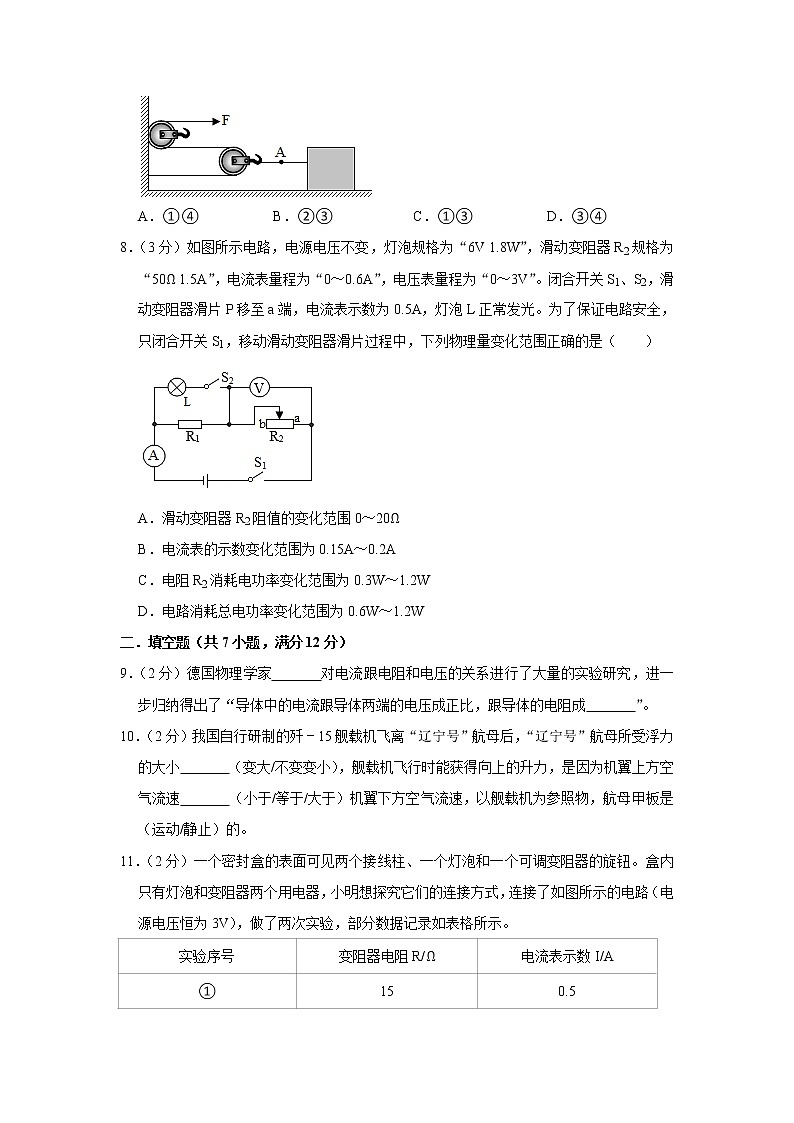

7．（3分）如圖所示的滑輪組，用F＝50N的拉力，拉動水平地面上重為300N的物體，使物體勻速前進了2m。物體和地面之間的摩擦力為45N，在此過程中，下列說法正確的是（　?。?br /> ①繩子自由端移動的距離是2m
②拉力做的功是200J
③滑輪組的機械效率是45%
④A點受到的拉力為300N

A．①④ B．②③ C．①③ D．③④
8．（3分）如圖所示電路，電源電壓不變，燈泡規格為“6V 1.8W”，滑動變阻器R2規格為“50Ω 1.5A”，電流表量程為“0～0.6A”，電壓表量程為“0～3V”。閉合開關S1、S2，滑動變阻器滑片P移至a端，電流表示數為0.5A，燈泡L正常發光。為了保證電路安全，只閉合開關S1，移動滑動變阻器滑片過程中，下列物理量變化范圍正確的是（　?。?br />
A．滑動變阻器R2阻值的變化范圍0～20Ω
B．電流表的示數變化范圍為0.15A～0.2A
C．電阻R2消耗電功率變化范圍為0.3W～1.2W
D．電路消耗總電功率變化范圍為0.6W～1.2W
二．填空題（共7小題，滿分12分）
9．（2分）德國物理學家　 　對電流跟電阻和電壓的關系進行了大量的實驗研究，進一步歸納得出了“導體中的電流跟導體兩端的電壓成正比，跟導體的電阻成　 　”。
10．（2分）我國自行研制的殲﹣15艦載機飛離“遼寧號”航母后，“遼寧號”航母所受浮力的大小　 ?。ㄗ兇?不變變小），艦載機飛行時能獲得向上的升力，是因為機翼上方空氣流速　 ?。ㄐ∮?等于/大于）機翼下方空氣流速，以艦載機為參照物，航母甲板是　 ?。ㄟ\動/靜止）的。
11．（2分）一個密封盒的表面可見兩個接線柱、一個燈泡和一個可調變阻器的旋鈕。盒內只有燈泡和變阻器兩個用電器，小明想探究它們的連接方式，連接了如圖所示的電路（電源電壓恒為3V），做了兩次實驗，部分數據記錄如表格所示。
實驗序號
變阻器電阻R/Ω
電流表示數I/A
①
15
0.5
②
5

（1）燈泡和變阻器的連接方式是　 　聯。
（2）第一次實驗中，電路消耗的總功率是　 　W，燈泡工作時的電阻是　 　Ω。
（3）第二次實驗中，電流表示數是　 　A，變阻器工作1min產生的熱量是　 　J。

12．（2分）某潛水艇總質量為2.681×103t，體積為3×103m3，當它浮在海面上時，受到的浮力是　 　N，當它需要潛入海水中時，它至少要向水艙充入　 　m3的海水，潛水艇潛入海中一定深度時，儀表顯示海水的壓強為2.06×106Pa，此時它在海水中的深度為　 　m．（ρ海水＝1.03×103kg/m3，g＝10N/kg）
13．（2分）證明大氣壓強存在的最著名的實驗是德國科學家奧托?格里克的　 　實驗；英國物理學家　 　發現了電熱與電流、電阻和通電時間之間的關系，用他的名字命名了能量的單位。
14．（1分）作圖題
（1）如圖1所示，小聰通過一平面鏡看到小貓要偷吃小魚。圖中畫出了入射光線和反射光線。請你根據光的反射規律畫出平面鏡。
（2）在圖2中標出磁感線的方向和小磁針的N極。
15．（1分）如圖所示，請畫出物體B（重力為5N）所受重力的示意圖。

三．實驗探究題（共3小題，滿分22分）
16．（6分）按要求填空
（1）圖1水沸騰實驗中，小明發現剛開始加熱時，水升溫較慢，最有可能的原因是　 　；該實驗若要縮短整個過程加熱時間，可以采取的方式是　 　。

（2）圖2所示，在做“探究凸透鏡成像規律的實驗”中，一束平行主光軸的光線經凸透鏡后，在光屏上形成一個最小、最亮的光斑：若將兩個外形一樣、大小不同的物體甲乙分別放在30cm和35cm處，發現光屏上成的像大小相同，可知物體甲　 　乙（選填“大于”或“小于”）。
17．（8分）小明同學在做“測量小燈泡的額定功率”的實驗中，選用如圖1所示的器材和電路。其中電源電壓為6V，小燈泡的額定電壓為3.8V，滑動變阻器的銘牌上標有“20Ω 1A”字樣。

（1）請用筆畫線代替導線將圖甲的實驗電路補充完整。（要求滑動變阻器的滑片向右移動時通過電路的電流變大）
（2）閉合開關后，移動滑動變阻器的滑片發現小燈泡始終不發光，電流表有示數，電壓表無示數。若電路只有一處故障，則故障原因是　 　。
（3）排除故障后再次閉合開關，移動滑片直到電壓表的示數為3.8V，此時電流表的示數如圖2所示，則小燈泡的額定功率為　 　W。再調節滑動變阻器使電壓表的示數達到3V，小燈泡發光較暗，此時小燈泡的實際功率　 ?。ㄟx填“大于”、“小于”或“等于”）額定功率。
（4）同組的小亮同學還想探究“在電壓一定時，電流與電阻的關系”，于是將圖1中的小燈泡換成三個阻值分別為5Ω、10Ω、15Ω的定值電阻，其余連接均不改變。圖3是小亮根據測得的實驗數據繪制的電流I隨電阻R變化的圖像。由圖像可知小亮將定值電阻R兩端的電壓控制為　 　V不變。當定值電阻由5Ω換為10Ω時，為達到實驗要求，滑動變阻器的滑片應向　 ?。ㄟx填“左”或“右”）端移動，直到滑動變阻器接入電路中的阻值為　 　Ω。
18．（8分）在“測量物質的密度”的實驗中
（1）小明同學利用如圖所示方法測量鹽水的密度：

小明用已調節好的天平在測量質量過程中，通過增減砝碼后，發現指針指在分度盤中央刻度線左邊一點，這時他應該　 　，才能使天平平衡。小明同學按圖甲、乙、丙的順序進行實驗，依圖中數據計算鹽水的密度為　 　kg/m3。小明同學所測出的鹽水密度比真實值偏　 ?。ㄟx填“大”或“小”），判斷的依據是　 　。為了更準確地測量鹽水的密度，減少實驗誤差，實驗步驟順序應調整為　 　。
（2）他想鑒別一金屬塊是否是銅做的，做了以下實驗：

用調節好的天平稱金屬塊的質量，天平平衡時，放在右盤中的砝碼和游碼的位置如圖甲所示；用量筒量出金屬塊的體積如圖乙所示。由此可知，金屬塊的密度ρ＝　 　kg/m3。由于測得的金屬塊的密度與銅的密度不相等，他得出結論：金屬塊不是銅做的。他的結論正確嗎？　 ?。ㄟx填“正確”或“錯誤”），理由是　 　。
四．計算題（共3小題，滿分22分）
19．（6分）在現代家庭中電烤箱是常見的家用電器之一。小華家里的電烤箱有“高溫擋”和“低溫擋“兩種工作狀態，其簡化的內部電路圖如圖所示，其中R1和R2均為電熱絲。通過開關閉合與斷開可實現烤箱“高溫擋”和“低溫擋”的轉換。電烤箱的銘牌如表所示。求：
××牌電烤箱
額定電壓
220V
額定功率
高溫擋
1100W
低溫擋
660W
（1）通過計算說明，當開關S閉合時，該電烤箱處于哪個擋位；
（2）當電烤箱處于高溫擋時，該電烤箱正常工作10min消耗的電能W；
（3）電阻R2的阻值。

20．（8分）底面積為100cm2的平底圓柱形容器內裝有適量的水，放置于水平桌面上?，F(xiàn)將體積為500cm3，重為3N的木塊A（不吸水）輕放入容器內的水中，靜止后水面的高度為8cm，如圖甲所示，若將一重為7N的物體B用細繩系于A的下方，使其恰好浸沒在水中，如圖乙所示（水未溢出），不計繩重及其體積，求：（ρ水＝1.0×103kg/m3，g＝10N/kg）
（1）物體B的密度；
（2）圖乙中水對容器底部的壓強；
（3）如圖甲所示，將一個物體C（其密度與B相同）放置在A上，使得A物體恰好浸沒在水中，求物體B與物體C的體積之比。

21．（8分）如圖甲為一款家庭手動調節溫度的電暖氣，額定電壓為220V，其內部的電路簡化圖如圖乙所示，R1、R2均為發熱電阻。當它接入家庭電路中，只閉合開關S1時，電暖氣處于低溫擋，正常工作時其功率為440W；當關掉家中其他用電器只讓該電暖氣工作，只閉合開關S2，正常工作60s時，如圖丙所示電能表的轉盤轉了30r。請你計算：
（1）電暖氣在低溫擋位工作時，通過它的電流？
（2）中溫擋和高溫擋的功率？


2021年重慶市物理中考模擬卷（一）參考答案
一．選擇題（共8小題，滿分24分，每小題3分）
1．解：A、一部手機的質量在200g＝0.2kg左右。故A不符合實際；
B、家用電冰箱正常工作的電流在1A左右。故B不符合實際；
C、中學生的體重約G＝500N，一層樓的高度在h＝3m左右，中學生上一層樓克服自身重力做功約為W＝Gh＝500N×3m＝1500J。故C符合實際；
D、新型冠狀病毒的直徑在100nm左右。故D不符合實際。
故選：C。
2．解：A、倒映在水中的山，是山的虛像，屬平面鏡成像現象，是光的反射形成的，故A不合題意；
B、水中的筷子看起來向上彎折，屬光的折射現象，故B不符合題意；
C、小孔成像是光的直線傳播形成的，故C符合題意；
D、雨后的彩虹是光的折射形成的，故D不合題意。
故選：C。
3．解：
BC、同一杯熱水，用兩只不同的溫度計測量，溫度計示數應該相同；故BC錯誤；
AD、玻璃泡中水銀量相等，說明水銀受熱后膨脹程度相同，即增大的體積是相同的，內徑的不同影響的是水銀柱升高的高度；內徑粗的溫度計水銀柱升得較低；內徑細的溫度計水銀柱升得較高，故A錯誤，D正確。
故選：D。
4．解：A、根據此時小磁針的NS極，可以確定螺線管的NS極，在結合線圈的繞向，利用安培定則從而可以確定螺線管中的電流方向。進而可以確定電源的正負極。故A正確；
B、圖示通電導線在磁場中受到磁場力的作用而運動，揭示了電動機的原理，故B正確；
C、圖示是探究電磁感應現象的裝置，故C不正確；
D、電風扇發電的原理是電磁感應現象，故D正確。
故選：C。
5．解：
A．由電路圖可知，系上安全帶時開關S2閉合，會造成電源短路，故A不符合題意；
B．由電路圖可知，當乘客坐在副駕駛座椅上時，開關S1閉合，電鈴和指示燈均工作，系上安全帶后開關S2閉合，電鈴和指示燈仍工作，故B不符合題意；
C．由電路圖可知，只有當乘客坐在副駕駛座椅上且系上安全帶時，兩開關閉合，電鈴和指示燈才工作，故C不符合題意；
D．由電路圖可知，當乘客坐在副駕駛座椅上時，開關S1閉合，電鈴和指示燈均工作，系上安全帶后開關S2閉合，電鈴和指示燈被短路均不工作，此時電路安全，故D符合題意。
故選：D。
6．解：
A、同一地區大氣壓與天氣、溫度等因素有關，所以同一地區大氣壓也是變化的，故A錯誤；
B、在同種液體內部的同一深度，液體向各個方向的壓強都相等，故B正確；
C、使用高壓鍋，食物容易被煮熟，原因是鍋內氣體壓強大，液體沸點高，食物容易熟，故C錯誤；
D、自行車外胎有凹凸不平的花紋，是在壓力一定時，通過增大接觸面的粗糙程度來增大摩擦力，故D錯誤；
故選：B。
7．解：
①②由圖可知，n＝2，則繩子自由端移動的距離：s繩＝2s物＝2×2m＝4m；故①錯誤；
拉力做的功：
W總＝Fs繩＝50N×4m＝200J，故②正確；
③克服物體和地面之間的摩擦力做的功為有用功，則有用功：
W有＝fs物＝45N×2m＝90J，
滑輪組的機械效率：η＝×100%＝×100%＝45%，故③正確；
④因物體在水平地面上做勻速運動，則此時A處繩子的拉力與物體受到的摩擦力是一對平衡力，所以，A點受到的拉力：FA＝f＝45N；故④錯誤；
綜合上述分析可得②③正確。
故選：B。
8．解：（1）閉合開關S1、S2，滑片P滑至a端，電路為R1、L的并聯電路，電流表測量干路電流；
由于燈泡L正常發光，則電源電壓U＝U額＝6V；
根據P＝UI可知燈泡正常工作的電流：
IL＝＝＝0.3A，
根據并聯電路的干路電流等于各支路電流之和可知：
通過R1的電流I1＝I﹣IL＝0.5A﹣0.3A＝0.2A，
根據I＝可得：
R1＝＝＝30Ω；
（2）由于電壓表量程為“0～3V”，則當電壓表示數為3V時，滑動變阻器連入電路的電阻最大，電路中電流最?。?br /> 根據串聯電路的總電壓等于各分電阻兩端的電壓之和可得：
R1兩端的電壓為U1＝U﹣U2＝6V﹣3V＝3V，
此時電路中的最小電流為：I最?。絀1′＝＝＝0.1A，
電路的最小電功率為：
P最小＝UI最?。?V×0.1A＝0.6W；
滑動變阻器的最大電阻為：
R2大＝＝＝30Ω；
（3）當滑動變阻器的電阻最?。?）時電路的電流最大，
最大電流為：I大＝＝＝0.2A＜0.6A，沒有超過電流表的量程，所以滑動變阻器R2阻值的變化范圍0～30Ω，電流表的示數變化范圍為0.1A～0.2A，故AB錯誤；
電路的最大電功率為：
P最大＝UI最大＝6V×0.2A＝1.2W，
電路消耗總電功率變化范圍為0.6W～1.2W，故D正確；
（4）因為滑動變阻器的最小電阻為零，此時滑動變阻器的功率為0，
因為滑動變阻器接入電路中的最大電阻和定值電阻的阻值相同，此時滑動變阻器的電功率最大，即當滑動變阻器的電阻最大為30Ω時，滑動變阻器的電功率最大，最大為：
P2大＝R2＝（0.1A）2×30Ω＝0.3W，所以電阻R2消耗電功率變化范圍為0W～0.3W，故C錯誤；
故選：D。
二．填空題（共7小題，滿分12分）
9．解：由物理學史可知，德國物理學家歐姆對電流跟電阻和電壓的關系進行了大量的實驗研究，進一步歸納得出了“導體中的電流跟導體兩端的電壓成正比，跟導體的電阻成反比”，這一規律被命名為歐姆定律。
故答案為：歐姆；反比。
10．解：航載機飛離航母后，航母重力減小，航母始終漂浮，所受浮力的大小也隨著減??；
艦載機的機翼設計成上凸下平，則相同時間空氣經過上表面的路程比下表面較長，所以空氣經過機翼上表面的速度比下表面的快，流速快的地方壓強小，所以獲得了一向上的升力；
艦載機飛離航母甲板時，以艦載機為參照物，航母甲板相對于艦載機的位置是變化的，所以航母甲板相對艦載機是運動的。
故答案為：變小；大于；運動
11．解：
（1）由表格數據可知，變阻器接入電路中的電阻R＝15Ω時，電路的總電流I＝0.5A，
由I＝可得，電路的總電阻R總＝＝＝6Ω，
因并聯電路中總電阻小于任何一個分度值，串聯電路中總電阻大于任何一個分度值，
所以，由R總＜R可知，燈泡和變阻器的連接方式是并聯；
（2）第一次實驗中，電路消耗的總功率P＝UI＝3V×0.5A＝1.5W，
因并聯電路中總電阻的倒數等于各分電阻倒數之和，
所以，＝+，即＝+，
解得：RL＝10Ω，即燈泡工作時的電阻是10Ω；
（3）第二次實驗中，變阻器接入電路中的電阻R′＝5Ω時，
因并聯電路中各支路獨立工作、互不影響，
所以，通過燈泡的電流不變，則燈泡的電阻不變，此時電路的總電阻R總′＝＝＝Ω，
則電流表的示數I′＝＝＝0.9A，
因并聯電路中各支路兩端的電壓相等，
所以，變阻器工作1min產生的熱量QR＝WR＝t＝×60s＝108J。
故答案為：（1）并；（2）1.5；10；（3）0.9；108。
12．解：（1）當潛水艇漂浮在海面上時，它受到的浮力：
F浮＝G潛水艇＝mg＝2.681×103×103kg×10N/kg＝2.681×107N；
（2）潛水艇潛入水中時受到的浮力：
F浮′＝ρ海水gV排＝ρ海水gV潛水艇＝1.03×103kg/m3×10N/kg×3×103m3＝3.09×107N；
要使?jié)撍聺摚?br /> G潛水艇+G水≥F浮′，
所以至少要向水艙充入海水的重力：
G水＝F浮′﹣G潛水艇＝3.09×107N﹣2.681×107N＝4.09×106N，
根據G＝mg和ρ＝可得，至少要向水艙充入海水的體積：
V水＝≈397.09m3；
（3）根據p＝ρgh可得，此時它在海水中的深度為：
h＝＝＝200m。
故答案為：2.681×107；397.09；200。
13．解：
1654年德國馬德堡市市長奧托?格里克曾在馬德堡市公開表演了著名的“馬德堡半球實驗”，這一實驗有力的證實了大氣壓的存在，并且大氣壓非常大；
焦耳是英國偉大的物理學家，在熱學、熱力學和電學方面有著突出的貢獻，發現了功和能的定量關系及著名的焦耳定律，后人為紀念他，用他的名字命名功和各種能量的單位。
故答案為：馬德堡半球；焦耳。
14．解：（1）根據光的反射定律，首先做入射光線與反射光線的角平分線即法線。然后做法線的垂線即鏡面的位置。
故答案為：如圖所示。

（2）電流從電源的正極出發，經過外電路會到電源的負極，所以電流是從螺線管的右端流入，左端流出。根據螺線管的線圈繞向和電流的方向，利用安培定則可以確定螺線管的左端為N極，右端為S極。
磁感線是從磁體的N極出發，回到S極，所以可以確定磁感線的方向是向右的。
小磁針的左端靠近了螺線管的右端（S極），異名磁極相互吸引，所以小磁針的左端與螺線管的右端為異名磁極，故為N極。

15．解：重力的方向是豎直向下的，從物體B的重心畫一豎直向下的線段，標上箭頭和字母G，同時標出重力的大小。如圖所示：

三．實驗探究題（共3小題，滿分22分）
16．解：
（1）實驗時，圖像顯示開始加熱時水升溫較慢，最可能的原因是鐵圈、石棉網等也吸收了一部分熱量；
從造成加熱時間過長的原因入手可以知道，減少加熱時間可以采?。簻p少水的質量、提高水的初溫、加蓋、調大酒精燈的火焰等方法；
（2）焦點到光心的距離是凸透鏡的焦距，由圖2可知，凸透鏡的焦距：f＝60.0cm﹣50.0cm＝10.0cm；
若將兩個外形一樣、大小不同的物體甲乙分別放在30cm和35cm處，發現光屏上成的像大小相同，甲的物距大，乙的物距小，在焦距、像距相同時，物距越大，物體的體積就越大，故甲大于乙。
故答案為：（1）鐵圈、石棉網吸收了一部分熱量；減少水的質量；（2）大于。
17．解：（1）滑動變阻器的滑片向右移動時通過電路的電流變大，說明變阻器連入阻值變小，所以應選擇B接線柱，將其串聯入電路中，如圖所示：

（2）閉合開關后，移動滑動變阻器的滑片，電流表有示數，說明電路中是通路，小燈泡始終不發光且電壓表無示數，故障的原因可能是燈泡短路了；
（3）由圖乙知，電流表使用0～0.6A量程，分度值為0.02A，燈泡正常發光時通過的電流為0.3A，
小燈泡的額定功率為：P＝UI＝3.8V×0.3A＝1.14W；
電壓表測量小燈泡的電壓，此時小燈泡的電壓為3V，小于額定電壓，且小燈泡發光較暗，此時小燈泡的實際功率小于額定功率；
（4）探究電流與電阻的關系時，應控制電壓不變，由圖像知，當接入10Ω定值電阻時，通過的電流為0.3A，所以定值電阻R兩端的電壓控制為：U＝IR＝0.3A×10Ω＝3V；
當定值電阻由5Ω換為10Ω時，由串聯電路的分壓原理知，定值電阻兩端分得電壓增大，應增大變阻器連入電路的阻值，增大其分得電壓以減小定值兩端電壓，所以滑片應向左端移動；
由串聯電路特點和歐姆定律可得，此時變阻器連入阻值：R滑＝＝＝＝10Ω，
案為：（1）見上圖；（2）燈泡短路；（3）1.14；小于；（3）3；左；10。
18．解：（1）①指針左偏，說明左盤低右盤高，向右調節平衡螺母，使天平平衡；
②天平標尺的分度值為0.2g，圖甲中空杯的質量m甲＝20g+10g+5g+2.4g＝37.4g，圖乙中鹽水與杯的總質量為m乙＝50g+20g+10g+2.4g＝82.4g，
杯中鹽水的質量m＝m乙﹣m甲＝82.4g﹣37.4＝45g，
丙圖量筒分度值是2mL，量筒中鹽水的體積V＝40mL＝40cm3，
鹽水的密度ρ＝＝＝1.125g/cm3＝1.125×103kg/m3；
③④當將燒杯中的鹽水倒入量筒中時，燒杯壁上會附著著一定量的鹽水，使測得的鹽水體積偏小，從而密度偏大；
⑤因此，合理的實驗順序應為乙、丙、甲，這樣調整的好處是可以減小鹽水由于附著在燒杯壁上而產生的誤差。
（2）①圖甲中標尺的分度值是0.2g，金屬塊的質量為：m＝100g+20g+2g＝122g，
圖乙中量筒的分度值為2mL，水的體積V1＝60mL，金屬塊和水的總體積V2＝80mL，
金屬塊的體積為：V＝V2﹣V1＝80mL﹣60mL＝20mL＝20cm3，
金屬塊的密度為：ρ＝＝＝6.1g/cm3＝6.1×103kg/m3；
②③金屬塊的密度和銅的密度兩者不相等，可能是純銅制成的空心物體，也可能是含銅的合金制成，所以小明的結論不正確。
故答案為：（1）向右移動游碼；1.125×103；當將燒杯中的鹽水倒入量筒中時，燒杯壁上會附著著一定量的鹽水，使測得的鹽水體積偏小，從而密度偏大；乙、丙、甲；（2）6.1×103；錯誤；金屬塊有可能是空心的銅塊。
四．計算題（共3小題，滿分22分）
19．解：（1）當開關S閉合時，電路中R1和R2并聯，此時電路的總功率為P，則有：P＝P1+P2＝+；
當開關S斷開時，電路中只有R1，此時電路的總功率為P′，則有P′＝P1＝；
因為P＞P′，所以可知該電烤箱處于高溫擋。
（2）當電烤箱處于高溫擋時，電路中的總功率P＝1100W，該電烤箱正常工作10min消耗的電能：
W＝Pt＝1100W×10×60s＝6.6×105J；
（3）當電烤箱處于高溫擋時，電路中的總功率P＝1100W，當電烤箱處于低溫擋時，電路中的功率P′＝660W，
因為P＝P1+P2＝1100W，
所以：P2＝P﹣P1＝1100W﹣660W＝440W，
根據P＝得，
電阻R2的阻值為：R2＝＝＝110Ω。
答：（1）當開關S閉合時，該電烤箱處于高溫擋；
（2）當電烤箱處于高溫擋時，該電烤箱正常工作10min消耗的電能W為6.6×105J；
（3）電阻R2的阻值為110Ω。
20．解：（1）圖甲中A漂浮在水中，所以F?。紾A＝3N，
根據F?。溅阉甮V排得：
V排＝＝＝3×10﹣4m3；
圖乙中A、B共同懸?。篎浮總＝GA+GB＝3N+7N＝10N，
根據F?。溅阉甮V排得：
V排總＝＝＝1×10﹣3m3；
其中VA＝500cm3＝5×10﹣4m3，
故VB＝1×10﹣3m3﹣5×10﹣4m3＝5×10﹣4m3；
B的質量為：mB＝＝＝0.7kg；
B的密度為：ρB＝＝＝1.4×103kg/m3。
（2）圖乙中△V排＝V排總﹣V排＝1×10﹣3m3﹣3×10﹣4m3＝7×10﹣4m3，
△h＝＝＝0.07m，
則水的深度為：h′＝h+△h＝0.08m+0.07m＝0.15m，
所以，p水＝ρ水gh＝1.0×103kg/m3×10N/kg×0.15m＝1.5×103Pa；
（3）將一個物體C（其密度與B相同）放置在A上，使得A物體的上表面也與水面相平，由于此時A處于浸沒狀態，
則物體受到水的浮力F浮′＝ρ水gV排′＝ρ水gVA＝1.0×103kg/m3×10N/kg×500×10﹣6m3＝5N，
因為物體A和C一起處于漂浮，則F浮′＝GA+GC，
所以，GC＝F浮′﹣GA＝5N﹣3N＝2N，
由于物體C的密度與B相同，根據ρ＝和G＝mg可知物體B與物體C的體積之比：＝＝＝＝＝7：2。
答：（1）物體B的密度為1.4×103kg/m3；
（2）圖乙中水對容器底部的壓強為1.5×103Pa；
（3）如圖甲所示，將一個物體C（其密度與B相同）放置在A上，使得A物體恰好浸沒在水中，求物體B與物體C的體積之比為7：2。
21．解：
（1）由圖知，只閉合開關S1，只有R1工作，電暖氣處于低溫擋，當開關S1、S2都閉合時，電阻R1、R2并聯，此時總電阻最小，根據P＝可得，總功率最大，電暖氣處于高溫擋，由此可知，只閉合開關S2，只有R2工作，根據P＝可得，電暖氣處于中溫擋，
由P＝UI可得，低溫擋位工作時的電流：
I＝＝＝2A；
（2）由圖知，只閉合開關S2，只有R2工作，根據P＝可得，電暖氣處于中溫擋，
電能表的轉盤轉了30r消耗的電能W＝＝0.01kW?h，
所用時間t＝60s＝h＝h，
中溫擋的功率：P中＝＝＝0.6kW＝600W；
當開關S1、S2都閉合時，電阻R1、R2并聯，此時總電阻最小，根據P＝可得，總功率最大，電暖氣處于高溫擋，
則高溫擋的功率：P高＝P低+P中＝440W+600W＝1040W。
答：（1）電暖氣在低溫擋位工作時，通過它的電流為2A；
（2）中溫擋功率為600W，高溫擋的功率為1040W。
