2021中考物理全真模擬卷（重慶專用）（解析版）

這是一份2021中考物理全真模擬卷（重慶專用）（解析版），共29頁。試卷主要包含了0×103kg/m3，6m＝360J，故A錯；等內容，歡迎下載使用。

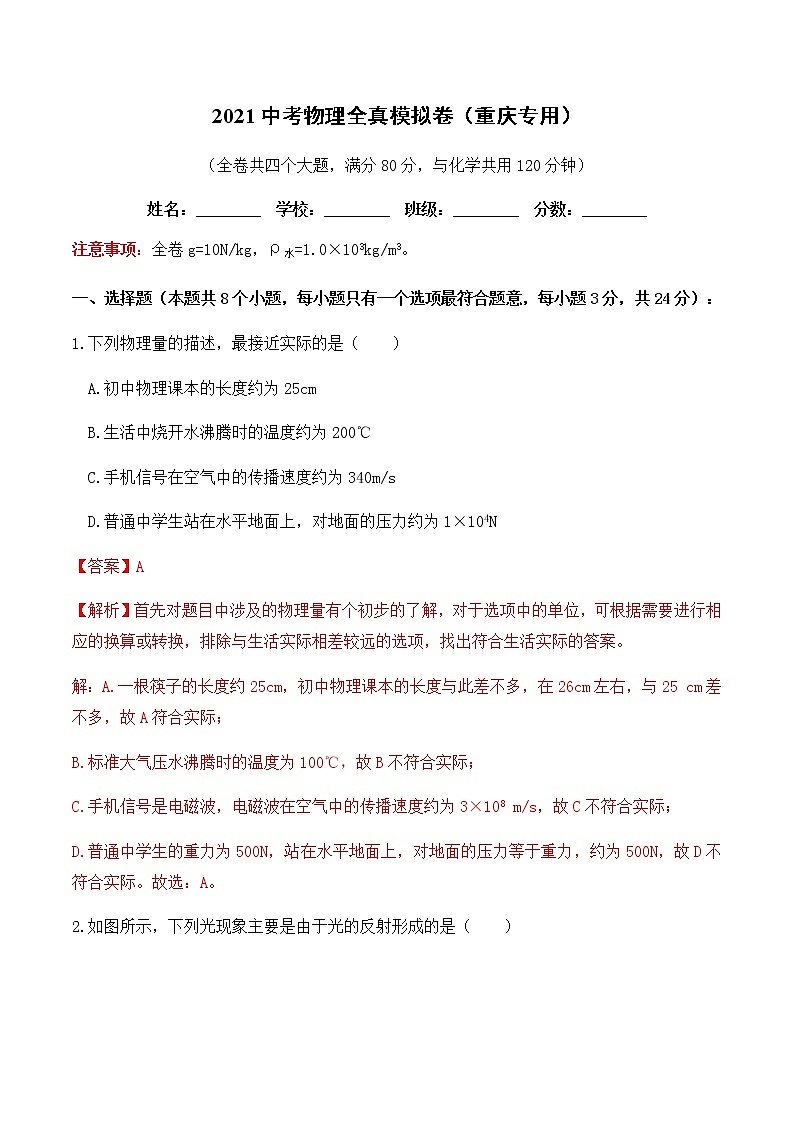

?2021中考物理全真模擬卷（重慶專用）
（全卷共四個大題，滿分80分，與化學共用120分鐘）
姓名：________ 學校：________ 班級：________ 分?jǐn)?shù)：________
注意事項：全卷g=10N/kg，ρ水=1.0×103kg/m3。
一、選擇題（本題共8個小題，每小題只有一個選項最符合題意，每小題3分，共24分）：
1.下列物理量的描述，最接近實際的是（　?。?br /> A.初中物理課本的長度約為25cm
B.生活中燒開水沸騰時的溫度約為200℃
C.手機信號在空氣中的傳播速度約為340m/s
D.普通中學生站在水平地面上，對地面的壓力約為1×104N
【答案】A
【解析】首先對題目中涉及的物理量有個初步的了解，對于選項中的單位，可根據需要進行相應的換算或轉換，排除與生活實際相差較遠的選項，找出符合生活實際的答案。
解：A.一根筷子的長度約25cm，初中物理課本的長度與此差不多，在26cm左右，與25 cm差不多，故A符合實際；
B.標準大氣壓水沸騰時的溫度為100℃，故B不符合實際；
C.手機信號是電磁波，電磁波在空氣中的傳播速度約為3×108 m/s，故C不符合實際；
D.普通中學生的重力為500N，站在水平地面上，對地面的壓力等于重力，約為500N，故D不符合實際。故選：A。
2.如圖所示，下列光現象主要是由于光的反射形成的是（　?。?br />

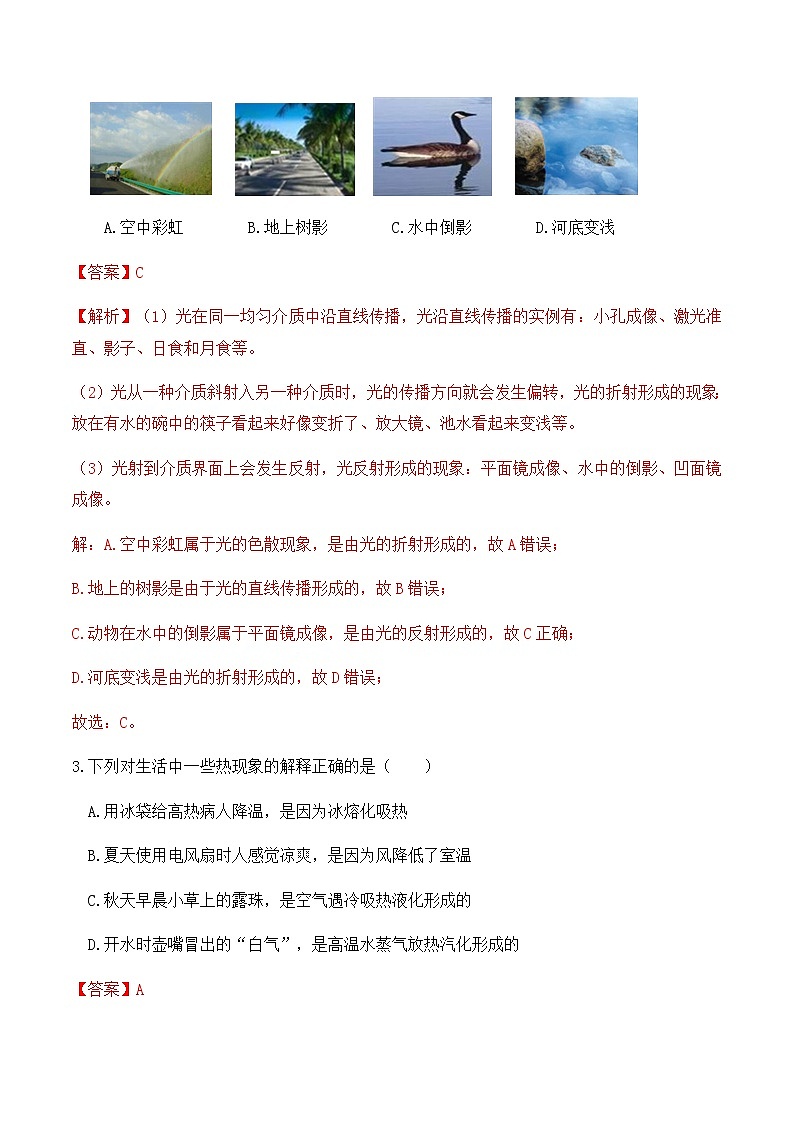

A.空中彩虹 B.地上樹影 C.水中倒影 D.河底變淺
【答案】C
【解析】（1）光在同一均勻介質中沿直線傳播，光沿直線傳播的實例有：小孔成像、激光準直、影子、日食和月食等。
（2）光從一種介質斜射入另一種介質時，光的傳播方向就會發生偏轉，光的折射形成的現象：放在有水的碗中的筷子看起來好像變折了、放大鏡、池水看起來變淺等。
（3）光射到介質界面上會發生反射，光反射形成的現象：平面鏡成像、水中的倒影、凹面鏡成像。
解：A.空中彩虹屬于光的色散現象，是由光的折射形成的，故A錯誤；
B.地上的樹影是由于光的直線傳播形成的，故B錯誤；
C.動物在水中的倒影屬于平面鏡成像，是由光的反射形成的，故C正確；
D.河底變淺是由光的折射形成的，故D錯誤；
故選：C。
3.下列對生活中一些熱現象的解釋正確的是（　　）
A.用冰袋給高熱病人降溫，是因?yàn)楸刍鼰?br /> B.夏天使用電風扇時人感覺涼爽，是因?yàn)轱L(fēng)降低了室溫
C.秋天早晨小草上的露珠，是空氣遇冷吸熱液化形成的
D.開水時壺嘴冒出的“白氣”，是高溫水蒸氣放熱汽化形成的
【答案】A

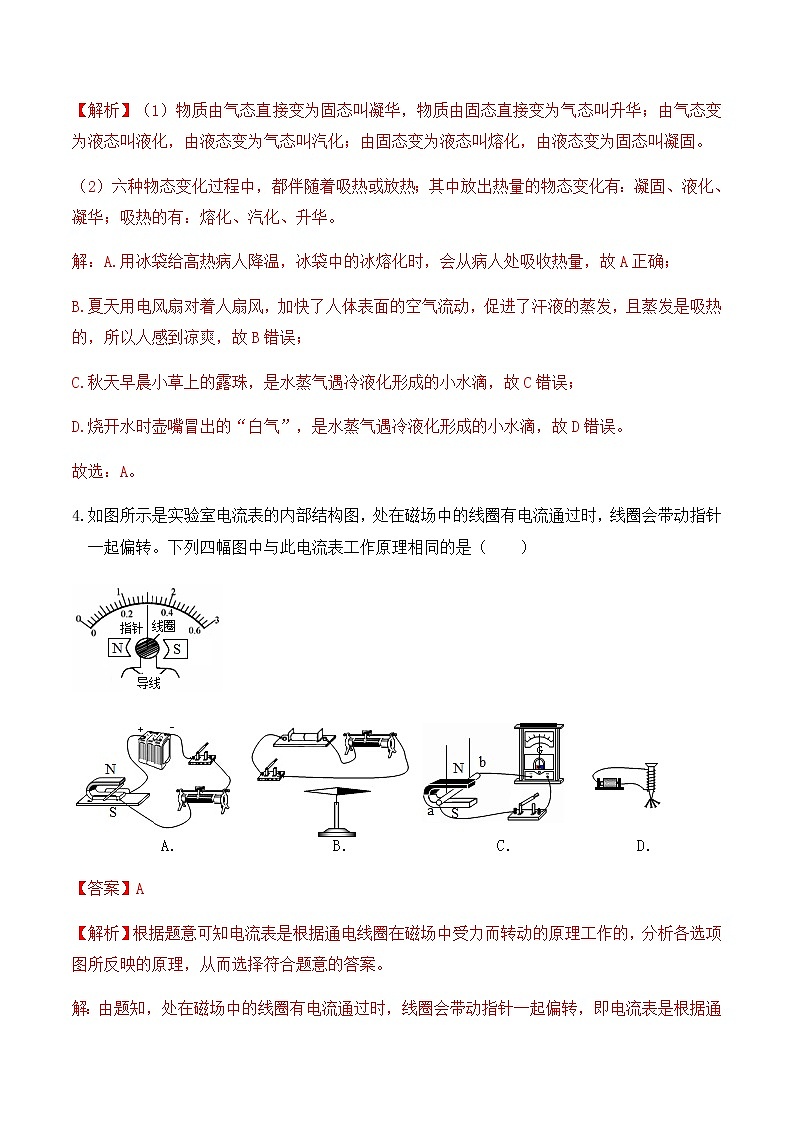

【解析】（1）物質由氣態直接變?yōu)楣虘B(tài)叫凝華，物質由固態直接變?yōu)闅鈶B(tài)叫升華；由氣態變?yōu)橐簯B(tài)叫液化，由液態變?yōu)闅鈶B(tài)叫汽化；由固態變?yōu)橐簯B(tài)叫熔化，由液態變?yōu)楣虘B(tài)叫凝固。
（2）六種物態變化過程中，都伴隨著吸熱或放熱；其中放出熱量的物態變化有：凝固、液化、凝華；吸熱的有：熔化、汽化、升華。
解：A.用冰袋給高熱病人降溫，冰袋中的冰熔化時，會從病人處吸收熱量，故A正確；
B.夏天用電風扇對著人扇風，加快了人體表面的空氣流動，促進了汗液的蒸發，且蒸發是吸熱的，所以人感到?jīng)鏊?，故B錯誤；
C.秋天早晨小草上的露珠，是水蒸氣遇冷液化形成的小水滴，故C錯誤；
D.燒開水時壺嘴冒出的“白氣”，是水蒸氣遇冷液化形成的小水滴，故D錯誤。
故選：A。
4.如圖所示是實驗室電流表的內部結構圖，處在磁場中的線圈有電流通過時，線圈會帶動指針一起偏轉。下列四幅圖中與此電流表工作原理相同的是（　　）


【答案】A
【解析】根據題意可知電流表是根據通電線圈在磁場中受力而轉動的原理工作的，分析各選項圖所反映的原理，從而選擇符合題意的答案。
解：由題知，處在磁場中的線圈有電流通過時，線圈會帶動指針一起偏轉，即電流表是根據通電線圈在磁場中受力而轉動的原理工作的。
A.圖中導體通電后，會在磁場中受力而運動，與電流表的工作原理相同；
B.該圖是奧斯特實驗，與電流表的工作原理不相同；
C.該圖是研究電磁感應現象的實驗，與電流表的工作原理不相同；
D.該圖是研究電流磁效應的實驗，與電流表的工作原理不相同。
故選：A。
5.如圖所示，小伙伴們?cè)谕婊遘?，腳蹬地后，人和車一起沿水平路面向前運動。下列說法正確的是（　?。?br /> A.人對車的壓力和車對人的支持力是一對平衡力
B.蹬地時，地面對腳的支持力是由于地面形變產生的
C.停止蹬地后，車最終會停下來，說明運動需要力來維持
D.車在滑行過程中所受的力突然全部消失，車將立即停下來
【答案】B
【解析】（1）一對平衡力等大、反向、作用在同一直線上、作用在同一物體上；
（2）力可以改變物體的運動狀態和形狀；（3）力是改變物體運動狀態的原因；
（4）一切物體在沒有受到外力作用的時候，總保持靜止?fàn)顟B(tài)或勻速直線運動狀態。
解：A.人對車的壓力和車對人的支持力沒有作用在同一個物體上，所以不是一對平衡力，故A錯誤；
B.蹬地時，人的腳對地施加了一個力，地發生了形變，對人的腳產生了一個支持力，故B正確；
C.停止蹬地后，車最終會停下來的原因是受到阻力的作用，說明力可以改變物體的運動狀態，物體的運動不需要力來維持，故C錯誤；
D.在滑行過程中所受到的力突然消失，根據牛頓第一定律可知，人和車將保持勻速直線運動，不會立即停下來，故D錯誤。
故選：B。
6.如圖，在大小為400N的拉力F作用下，滑輪組經過6s將600N的重物提升了0.6m，在此過程中（　?。?br /> A.滑輪組做的有用功是500J
B.動滑輪重200N
C.拉力 F 的功率為60W
D.滑輪組的機械效率是75%
【答案】D
【解析】（1）已知物重和提升的高度，利用W＝Gh求拉力做的有用功；
（2）由圖知，承擔物重的繩子股數n＝2，不計繩重和摩擦，拉力F=12（G+G輪），據此求動滑輪重力；
（3）拉力端移動的距離s＝2h，利用公式W＝Fs求拉力做的總功，再利用P=Wt求拉力做功功率；
（4）滑輪組的機械效率等于有用功與總功之比。
解：A、滑輪組做的有用功為：W有用＝Gh＝600N×0.6m＝360J，故A錯；
B、由圖知，n＝2，不計繩重和摩擦，拉力F=12（G+G輪），則動滑輪重力G輪＝2F﹣G＝2×400N﹣600N＝200N，本題沒有提供“不計繩重和摩擦”的條件，故B錯；
C、拉力端移動的距離s＝2h＝2×0.6m＝1.2m，
拉力做的總功：W總＝Fs＝400N×1.2m＝480J，
拉力做功功率：P=W總t=480J6s=80W，故C錯；
D、滑輪組的機械效率：η=W有用W熊=360J480J×100%＝75%，故D正確。
故選：D。
7.底面積為100cm2的平底圓柱形容器內裝有適量的水，放置于水平桌面上?，F(xiàn)將體積為500cm3，重為3N的木塊A輕放入容器內的水中，靜止時如圖甲，若將一重為6N的物體B用細繩系于A的下方，使其恰好浸沒在水中，如圖乙（水未溢出），不計繩重及其體積。則下列說法正確的（　?。?br /> A.物體B的體積為900cm3
B.物體B的密度為1.2×103kg/m3
C.從甲到乙，容器對桌面的壓強增加600Pa
D.繩子受到的拉力為4N
【答案】C
【解析】（1）根據漂浮浮力等于重力，根據F?。溅阉甮V排得出木塊A靜止時浸入水中的體積；
根據漂浮浮力等于重力，根據F?。溅阉甮V排得出木塊AB靜止時浸入水中的總體積；
總體積減去A的體積，就是B的體積；
根據ρ=mV算出B的密度；
（2）將一重為6N的物體B用細繩系于A的下方，增加的壓力為B的重力，然后利用p=FS可求得容器對桌面增加的壓強；
（3）對A進行受力分析，利用力的平衡得出繩子受到的拉力。
解：A.因?yàn)锳漂浮在水中，所以F浮＝GA＝3N，
根據F?。溅阉甮V排得：V排=F浮ρ水g=3N1.0×103kg/m3×10N/kg=3×10﹣4m3
圖A、B共同懸?。篎浮A+F浮B＝GA+GB
公式展開：ρ水g（VA+VB）＝GA+GB
VA+VB=GA+GBρ水g=3N+6N1.0×103kg/m3×10N/kg=9×10﹣4m3
其中VA＝500cm3＝5×10﹣4m3，
故VB＝4×10﹣4m3，故A錯誤；
B.B的質量為：mB=GBg=6N10N/kg=0.6kg；
B的密度為：ρB=mBVB=0.6kg4×10?4m3=1.5×103kg/m3；故B錯誤；
C.容器對桌面的壓力增加量△F＝GB＝6N，
容器對桌面增加的壓強△p=△FS=6N1×10?2m2=600Pa；故C正確；
D.A受到的浮力F浮A＝ρ水gVA排＝ρ水gVA＝1×103kg/m3×10N/kg×5×10﹣4m3＝5N，
對A進行受力分析，A在向上的浮力、向下的重力和向下的拉力下保持靜止，
故繩子受到的拉力F＝F浮A﹣GA＝5N﹣3N＝2N，故D錯誤。
故選：C。
8.如圖所示的電路中，電源電壓為6V且保持不變，滑動變阻器R的規格為“40Ω 1A”，定值電阻R1的規格為“10Ω 0.5A”。只閉合開關S、S2當滑動變阻器R的滑片P分別在B端和中點時，R消耗的功率之比為8：9。則下列判斷正確的是（　?。?br /> ①只閉合開關S、S1，將R的滑片P從中點向右移動一段距離，電壓表示數的變化量和電流表示數變化量的比值不變。
②只閉合開關S、S1，為保證電路安全，滑動變阻器R接入電路的阻值范圍是2Ω～40Ω。
③只閉合開關S、S1，為保證電路安全，定值電阻R1的功率變化范圍是0.144W～0.9W。
④定值電阻R2的阻值是10Ω。

A.①② B.①③ C.②④ D.①④
【答案】B
【解析】①只閉合開關S、S1，則R1與變阻器串聯，電流表測電路的電流，電壓表測R2的電壓，根據歐姆定律得出兩次電壓表示數表達式，兩式相減，從而得出電壓表示數的變化量和電流表示數變化量的比值；
②根據滑動變阻器R的規格為“40Ω1A”和定值電阻R1的規格為“10Ω0.5A“的含義確定電路的最大電流，由串聯電路電壓的規律可知變阻器的最小電壓，由分壓原理得出變阻器R連入電路的最小電阻；
變阻器R連入電路的電阻越大，電壓表示數越小，電路的電流越小，由此確定變阻器R連入電路的最大電阻；
③只閉合開關S、S1，為保證電路安全，根據P=U2R，當R1的電壓最?。ù螅r(shí)，其功率也最?。ù螅?br /> 根據電路的連接，滑動變阻器R接入電路的阻值范圍是40Ω時，由分壓原理R的最大示數，從而得出電壓表最小示數最小，求出定值電阻R1的最小功率；
電壓表最大示數為3V，從而求出此時定值電阻R1的最大功率；
④只閉合開關S、S2，則R2與變阻器串聯，電流表測電路的電流，電壓表測R2的電壓，
由已知條件P＝I2得出兩次操作中電路的電流之比，根據電壓不變時，電流與電阻成反比，結合串聯電阻的規律求出R1。
解：①只閉合開關S、S1，則R1與變阻器串聯，電流表測電路的電流，電壓表測R2的電壓，將R的滑片P從中點向右移動一段距離，根據歐姆定律，兩次電壓表示數分別為：
U1V＝I11R1，U2V＝I12R1，
兩式相減：U1V﹣U2V＝I11R1﹣I12R1，
即△UV＝R1（I11﹣I12）＝R1△I1，故R1=△UV△I1
電壓表示數的變化量和電流表示數變化量的比值不變，①正確；
②滑動變阻器R的規格為“40Ω1A”，表示R的最大電阻為10Ω，允許通過的最大電流為1A，定值電阻R1的規格為“10Ω0.5A，表示R1的電阻為10Ω，允許通過的最大電流為0.5A，由串聯電路電流的規律，電路的最大電流為0.5A，
電壓表選用小量程，最大示數為3V，由串聯電路電壓的規律，變阻器的最小電壓為：
6V﹣3V＝3V，由分壓原理，變阻器R連入電路的最小電阻等于R1＝10Ω（由電阻的串聯和歐姆定律，此時電路的電流為：
I′=U2R1=6V2×10Ω=0.3A＜0.5A）；
變阻器R連入電路的電阻越大，電壓表示數越小，電路的電流越小，故變阻器R連入電路的最大電阻為40Ω
故只閉合開關S、S1，為保證電路安全，滑動變阻器R接入電路的阻值范圍是10Ω～40Ω，故②錯誤；
③只閉合開關S、S1，為保證電路安全，根據P=U2R，當R1的電壓最小（大）時，其功率也最?。ù螅?，
即滑動變阻器R接入電路的阻值范圍是40Ω時，電壓表示數最小，
由分壓原理，此時R的電壓為R1電壓的4倍，由串聯電路電壓的規律，則R1的最小電壓為：
U1實=11+4×6V＝1.2V，
此時定值電阻R1的最小功率：P小=U1實2R1=(1.2V)210Ω=0.144W，
電壓表最大示數為3V，此時定值電阻R1的最大功率：P大=UV2R1=(3V)210Ω=0.9W；
定值電阻R1的功率變化范圍是0.144W～0.9W，③正確；
④只閉合開關S、S2，則R2與變阻器串聯，電流表測電路的電流，電壓表測R2的電壓，
滑動變阻器R的滑片P分別在B端和中點時，R消耗的功率之比為8：9，根據P＝I2R有：
I12RI22×R2=89，故兩次操作中電路的電流之比為：I1I2=23，
根據電壓不變時，電流與電阻成反比，結合串聯電阻的規律有：R1+RR1+R2=I2I1
即R1+40ΩR1+20Ω=32；R1＝20Ω
定值電阻R2的阻值是20Ω，④錯誤。
故選：B。
二、填空作圖題（本題共7個小題，作圖題每圖1分，其余每空1分，共12分）：
9.熔噴布是口罩的核心材料，生產時，由噴絲孔擠出液態聚丙烯，通過高速空氣流對其進行牽伸，再經　 　（填物態變化）形成超細纖維，組合成布。將熔噴布制成口罩時，使其帶上靜電，利用帶電體具有　 　的性質，增強口罩的過濾效果。
【答案】凝固；吸引輕小物體。
【解析】（1）物質由液態變成固態的過程叫凝固；（2）帶電體可以吸引輕小的物體。
解：生產熔噴布時，由噴絲孔擠出液態聚丙烯，通過高速空氣流對其進行牽伸，再凝固成固態的超細纖維，組合成布；
將熔噴布制成口罩時，熔噴布先經過駐極處理，帶上靜電，因?yàn)閹щ婓w能吸引輕小的灰塵等小顆粒物，所以增強了口罩的過濾效果。
故答案為：凝固；吸引輕小物體。
10.重100N的木箱放在粗糙程度相同的水平地板上，用水平推力F推木箱。F＝15N時，沒推動，木箱所受摩擦力為　 　N；F＝30N時，木箱做勻速直線運動；F＝50N時，木箱做加速運動；撤去F，木箱做減速運動，它所受摩擦力為　 　N。
【答案】15；30。
【解析】（1）物體處于靜止或勻速直線運動時，所受力是平衡的，然后根據二力平衡的條件即可解答；
（2）影響滑動摩擦力大小的因素有：壓力大小和接觸面的粗糙程度。
解：（1）用15N的水平推力推木箱，木箱靜止不動，此時推力跟靜摩擦力是一對平衡力，二力的大小相等，所以木箱所受的摩擦力f＝F＝15N；
（2）推力增大至30N時，木箱做勻速直線運動，此時推力跟滑動摩擦力是一對平衡力，其大小相等，所以此時木箱所受的摩擦力f滑＝F′＝30N；
推力增大至50N，木箱做加速運動；或撤去F，木箱做減速運動時，木箱對水平地面的壓力和接觸面的粗糙程度都沒有變，所以木箱受到的滑動摩擦力大小不變，仍為30N。
11.小彬用如圖所示的實驗裝置探究“電流的熱效應跟電阻大小的關系”，電源電壓為3V，電阻絲R1＝10Ω，R2＝20Ω，兩氣球相同。閉合開關后，密閉燒瓶?jī)?nèi)的空氣被加熱，他觀察到　 　氣球先鼓起來。通電1min，R2產生的熱量為　 J。

【答案】乙；12。
【解析】（1）實驗中，根據氣體的熱脹冷縮性質，利用氣球的膨脹來反映電流產生熱量的多少，這是轉換法的運用；電流產生的熱量與電阻大小、通電時間的長短、電流大小有關；
（2）利用Q＝I2Rt求出產生的熱量。
解：由圖可知，兩電阻絲串聯有電路中，這樣可保證電流相同、加熱時間相同，電阻越大，產生的熱量越多，所以乙中產生的熱量多，乙中的氣球先鼓起來；
通電1min，R2產生的熱量為：Q＝I2R2t=(UR1+R2)2R2t=(3V10Ω+20Ω)2×20Ω×60s＝12J。
故答案為：乙；12。
12.在一足夠高的容器底部固定一輕質彈簧，彈簧原長10cm，彈簧上方連有正方體木塊A，木塊的邊長為10cm，容器的底面積為200cm2，如圖所示，此時彈簧長度為6 cm（已知彈簧的長度每改變1cm，所受力的變化量為1N）?，F(xiàn)向容器內注入某種液體，當木塊A有12的體積浸入液體中時，彈簧恰好處于自然伸長狀態，則木塊A的密度為 kg/m3，在木塊A正上方再放置一合金塊B，靜止時液面剛好浸沒B．已知合金塊B的體積為100cm3，高為4cm，則合金塊B的重力為　 　N．（彈簧的體積忽略不計）

【答案】0.4×103；10.8。
【解析】漂浮的物體，所受的浮力等于物體的重力，據此求A的密度；在木塊正上方放一金屬塊B且靜止時液面剛好浸沒，把AB當作一個整體，分析此時的受力情況，據此解題。
解：（1）由題可知，彈簧上方連有正方體木塊A時，其長度只有6cm，
則彈簧的壓縮量△x＝10cm﹣6cm＝4cm，
此時物體A的重力與彈簧產生的彈力平衡，則GA＝F＝4cm×1N/cm＝4N，
則木塊A的密度：ρA=mAVA=GAgVA═4N10N/kg×0.1m×0.1m×0.1m=0.4×103kg/m3；
當木塊A有12的體積浸入液體中時，彈簧恰好處于自然伸長狀態即10cm，
則液體的深度：h＝10cm+12×10cm＝15cm；
此時容器內液體的體積：
V液＝S容h﹣SA×12hA＝200cm2×15cm﹣10cm×10cm×12×10cm＝2500cm3，
彈簧恰好處于自然伸長即不產生彈力，則此時木塊受到的浮力：F?。紾A＝4N，
則液體的密度：ρ液=F浮12VAg=4N12×(0.1m)3×10N/kg=0.8×103kg/m3。
（2）在木塊A正上方再放置一合金塊B，靜止時液面剛好浸沒B，如圖所示：

此過程中容器中液體的體積并沒有改變即仍為2500cm3，
則A、B和液體的總體積：V總＝VA+VB+V液＝（10cm）3+100cm3+2500cm3＝3600cm3，
則此時液體的深度：h′=V總S容=3600cm3200cm2=18cm，
所以此時彈簧的長度L′＝h′﹣hA﹣hB＝18cm﹣10cm﹣4cm＝4cm，
則彈簧的壓縮量△x′＝10cm﹣4cm＝6cm，
此時彈簧產生的向上彈力：F′＝6cm×1N/cm＝6N，
AB均浸沒，則所排開液體的體積：V＝VA+VB＝（10cm）3+100cm3＝1100cm3＝1.1×10﹣3m3，
AB所受的浮力：F浮AB＝ρ液Vg＝0.8×103kg/m3×1.1×10﹣3m3×10N/kg＝8.8N，
分析可知，此時AB受到向上的浮力、向上的彈力和向下的總重力，
由力的平衡條件可得：F浮AB+F彈＝GA+GB，
則B的重力：GB＝F浮AB+F彈﹣GA＝8.8N+6N﹣4N＝10.8N。
故答案為：0.4×103；10.8。
13.如圖所示，中國首款自主研發的世界最大型水陸兩棲飛機“鯤龍”AG600于2018年10月20日完成水上首飛。水陸兩用飛機的起落架是可收可放的，能經受著陸時的巨大撞擊力并吸收撞擊能量。AG600可以進行航拍、陸地物資運輸，也可以進行水上巡邏，具備執行森林滅火、水上救援等多項特種任務能力。比如在森林滅火作業中，不僅單次投水量大、飛行速度快，還能就近降落快速汲水，從而提高滅火效率。請找出一個與前述情景相關的物理信息，并指出對應的物理知識。（不得與示例重復）
示例：物理信息： 兩棲飛機靜止在水面 ；
物理知識： 兩棲飛機受到平衡力的作用 。
作答：物理信息：　 ??；
物理知識：　 　。

【答案】飛機起飛的過程；飛機起飛時，機翼上方的空氣流速大、壓強小，機翼下方的空氣流速小、壓強大，從而產生向上的升力。
【解析】根據題意，分析物理信息，挖掘物理知識。
比如：飛機起飛時，機翼上方的空氣流速大、壓強小，機翼下方的空氣流速小、壓強大，從而產生向上的升力。
解：物理信息：飛機起飛的過程；
物理知識：飛機起飛時，機翼上方的空氣流速大、壓強小，機翼下方的空氣流速小、壓強大，從而產生向上的升力。
故答案為：飛機起飛的過程；飛機起飛時，機翼上方的空氣流速大、壓強小，機翼下方的空氣流速小、壓強大，從而產生向上的升力。
14.如圖所示，小磁針靜止在通電螺線管右側。標出小磁針的N極并在虛線上用箭頭標出磁感線方向。

【答案】見解析。
【解析】根據安培定則確定螺線管的NS極；然后利用磁極間的作用規律確定小磁針的N、S極；在磁體的周圍，磁感線從N極流出回到S極。
解：閉合開關后，由圖可知電流從螺線管的上側流入、下側流出；右手握住螺線管，四指指向電流的方向，大拇指指向螺線管的下端為N極、上端為S極；
當小磁針靜止時，根據磁極間的作用規律可知，相互靠近的一定是異名磁極，則小磁針的上端為N極、下端為S極；
在磁體周圍，磁感線從磁體的N極出發回到S極，所以圖中磁感線的方向是指向上的。如圖所示：

15.將細線一端固定在燒杯底部，另一端固定在乒乓球上。燒杯加水后靜止在斜面上，如圖所示。不計乒乓球的重力，請以球心為作用點畫出乒乓球受到的浮力和拉力的示意圖。

【答案】見解析。
【解析】首先對乒乓球進行受力分析，明確乒乓球受到哪些力及各自的方向，然后作出力的示意圖。
解：由圖知，不計乒乓球的重力，乒乓球受到兩個力的作用：細線豎直向下的拉力F拉，水施加的豎直向上的浮力F浮，
由于乒乓球處于靜止?fàn)顟B(tài)，所以F拉＝F浮，即細線的拉力等于水的浮力。如圖所示：

三、實驗探究題（本題共3個小題，16小題5分，17小題9分，18小題8分，共22分）：
16．（1）如圖1所示為小紅同學探究平面鏡成像特點的實驗裝置。她將一塊玻璃板豎直架在一把刻度尺的上面，并保持玻璃板與尺面垂直。再取兩根完全相同的蠟燭A和B分別豎直置于玻璃板兩側的刻度尺上，點燃玻璃板前的蠟燭A，進行觀察和調整。用此實驗研究：①像與物到平面鏡距離的關系； ②像與物大小的關系；③平面鏡成的是虛像還是實像。實驗中用玻璃板代替平面鏡的好處是　 　。
實驗時小紅在玻璃板的　 　側觀察（選填“左”或“右”）．選用刻度尺的作用是為了便于比較　 　 （選填“①”、“②”或“③”）。

（2）如圖2所示是甲、乙兩種物質熔化時的溫度﹣時間圖象，其中物質　 　是晶體，在第6min時，這種晶體處于　 　狀態。
【答案】（1）便于確定像的位置；左；①；（2）甲；固液共存。
【解析】（1）玻璃板既能透光也能反光，便于確定像的位置；
由于成的像是虛像，人應在玻璃板前觀察；
要比較像與物距離的關系，需借助刻度尺；用刻度尺測出兩支蠟燭到玻璃板的距離便可得出像和物體到平面鏡的距離相等；
（2）晶體與非晶體在熔化時的最大區別就在于晶體有一定的熔點，非晶體沒有一定的熔點，這也是我們應該從圖象中重點觀察的內容。
解：（1）由于玻璃板既能透光也能反光，所以用玻璃板代替平面鏡便于確定像的位置；
實驗時，由于成的像是虛像，將點燃的蠟燭放在玻璃板前，眼睛應該在玻璃板前觀察。即小紅應在左側觀察蠟燭A經玻璃板所成的像。
在實驗中用到刻度尺，但尺并不是測量像、物的大小用的，而是測像到鏡面的距離、物到鏡面的距離，然后比較二者關系用的，即①。
（2）讀圖可知，甲物質是在一定溫度下熔化的，并且在4到8分鐘溫度保持80℃不變，所以該物質是晶體，熔點是80℃．在第6min時，甲物質處于熔化過程中，所以為固液共存狀態。
故答案為：（1）便于確定像的位置；左；①；（2）甲；固液共存。
17.復習電學知識時，小明在實驗室做了“測量小燈泡在不同電壓下的電功率”這個實驗；實驗中，利用的電源為舊的蓄電池，小燈泡的額定電壓為3.5V，滑動變阻器的規格為（10Ω 1A），電流表（0～0.6A 0～3A）；電壓表（0～3V 0～15V）。

（1）請用筆畫線代替導線將圖甲中的實物電路連接完整（要求：閉合開關前，滑片向左移動時，燈泡變亮）；
（2）正確連接電路后，閉合開關，發現小燈泡不亮，電流表和電壓表也無示數，小明向老師求助，王老師在不拆開原電路的情況下，借助另一導線就很快找出了故障原因：電流表內部斷路。王老師找出這個故障的相應操作如下：用導線接在 （選填“電壓表”“電流表”“開關”“燈泡”）兩端時，燈泡及其他元件　 （選填“能”“不能”）工作；
（3）當電壓表示數達到3.5V時，電流表的示數如圖乙，則小燈泡的額定功率為　 W；
（4）小明先后測量了小燈泡的實際電壓小于額定電壓時的功率和實際電壓等于額定電壓時的功率，當小明想要繼續測量小燈泡的實際電壓略高于額定電壓時的實際功率時，小明發現無論怎么調節滑動變阻器的滑片都無法使電壓表示數大于3.5V，他可以采取的方法是　 　。解決了問題后，他測出了電壓略大于3.5V時的燈泡功率，為了比較燈泡在不同電壓下的功率關系，他　 ?。ㄟx填“需要”或“不需要”）重新測量前兩次的實驗數據；
（5）測完小燈泡的電功率之后，小明同學在原電路中換下燈泡，換上另一種用電器，來測量這種用電器工作時的電功率。小明同學根據他測量的電流表和電壓表的示數繪制出這種用電器工作時的U﹣I圖象如圖丙，接下來，他還想要繪制出該用電器的P﹣I2，和P﹣U2圖象，如圖，下列可能正確的是　 　

（6）完成實驗后，小明繼續做“探究電流與電阻關系”的實驗，小明所用的四個定值電阻的阻值分別5Ω、10Ω、15Ω、20Ω．他將電源電壓換為6V，其他實驗器材和剛才測量小燈泡電功率時一樣，合理選擇電流表電壓表的量程，把電路中的小燈泡取下，把四個定值電阻分別接入電路中進行探究。如果要保證電路中各元件的安全，且用四個電阻都能順利地完成實驗，則定值電阻兩端的電壓至多控制為　 　V，至少控制為　 　V。
【答案】（1）如上所示；（2）電流表；能；（3）1.4；（4）換用電壓更大的電源；不需要；（5）A；（6）5；4。
【解析】（1）根據滑片向左移動時，燈泡變亮確定滑片以左電阻絲連入電路中；
（2）將導線并聯在電流表表兩端，根據燈泡和其他元件工作分析；
（3）根據電流表選用小量程確定分度值讀數，根據P＝UI求出小燈泡的額定功率；
（4）小明發現無論怎么調節滑動變阻器的滑片都無法使電壓表示數大于3.5V，說明電源電壓太小；
小燈泡在不同電壓下的功率不同，在額定電壓下的功率為額定功率，據此分析；
（5）由P＝I2R、P=U2R結合電阻變化規律分析；
（6）若選用電流表的小量程（0﹣0.6A）根據變阻器允許通過的最大電流確定電路中的最大電流，當接入最小的電阻5Ω時，電壓表示數即為允許的最大電壓；由串聯電路電壓的規律和分壓原理可得出部分實驗無法完成；
根據題中“合理選擇電流表電壓表的量程”可確定電流表和電壓表都選用了大量程，從而確定電路的最大電流，由歐姆定律求出電壓表控制的最大電壓；
由串聯電路的規律及分壓原理得出壓表最小示數。
解：（1）要求閉合開關前，滑片向左移動時，燈泡變亮，即電阻變小，故滑片以左電阻絲連入電路中，如下所示：

（2）用導線接在電流表兩端時，燈泡及其他元件能工作，則故障是電流表內部斷路了；
（3）當電壓表示數達到3.5V時，電流表的示數如圖乙，電流表選用小量程，分度值為0.02A，電流為0.4A，則小燈泡的額定功率為：
P＝ULIL＝3.5V×0.4A＝1.4W；
（4）小明發現無論怎么調節滑動變阻器的滑片都無法使電壓表示數大于3.5V，說明電源電壓太小，他可以采取的方法是：換用電壓更大的電源；
小燈泡在不同電壓下的功率不同，在額定電壓下的功率為額定功率；比較燈泡在不同電壓下的功率關系，不需要重新測量前兩次實驗數據。
（5）由圖丙，電流隨電壓的變大而變大，由P＝I2R知，若R不變，則P與I2成正比，由于用電器電阻隨溫度的升高，所以與I2的圖象先變大后變小，BD正確；
由P=U2R分析知，若R不變，則P與U2成正比，由于電阻先變大后變小，所以比值電阻先變小后變小大，有變小的趨勢，C錯誤，A正確，
故選A；
（6）若選用電流表的小量程（0﹣0.6A），變阻器允許通過的最大電流為1A，故電路中的最大電流為0.6A，當接入最小的電阻5Ω時，電壓表示數即為允許的最大電壓：
U大＝R小I大＝5Ω×0.6A＝3V；
由串聯電路電壓的規律，變阻器的電壓為3V，變阻器的電壓為6V﹣3V＝3V，根據分壓原理，變阻器連入電路的電阻與定值電阻大小相等，則當定值電阻為15Ω和20Ω時，變阻器連入的電阻為15Ω和20Ω，因變阻器的最大電阻為10Ω，實驗無法完成，故題中“合理選擇電流表電壓表的量程”，即電流表選用了大量程，故電路的最大電流為1A，當接入最小的電阻5Ω時，電壓表示數即為允許的最大電壓（電壓表選用大量程）：
U大＝R小I′大＝5Ω×1A＝5V；
由串聯電路的規律及分壓原理有：U?UVUV=R滑R4，即6V?UVUV=10Ω20Ω，
電壓表最小示數為UV＝4V，故定值電阻兩端的電壓至多控制為5V，至少控制為4V。
故答案為：（1）如上所示；（2）電流表；能；（3）1.4；（4）換用電壓更大的電源；不需要；（5）A；（6）5；4。
18.為了測量椰奶的密度，麗麗從實驗室找來了天平和量筒進行以下實驗：
（1）如圖甲，將待測椰奶倒入燒杯中，將天平放在　 　臺面上，用已調好的天平測量燒杯和椰奶的總質量　 　g；
（2）將燒杯中的椰奶倒入一部分到量筒中，如圖乙，量筒中椰奶的體積是　 　cm3；

（3）用天平測量剩余椰奶和燒杯的總質量，如圖丙，則倒出的椰奶的質量為　 g，由此可知椰奶的密度是　 　kg/m3；
（4）若在步（2）中，量筒內壁上沾了幾滴椰奶，則麗麗測得椰奶的密度將　 ?。ㄟx填“偏大”、“偏小”、“不變”）；
（5）同桌小敏看到實驗室有溢水杯，她想利用溢水杯和量筒，泡沫，還有某復合材料做成的物塊A（密度為ρ）來測量椰奶的密度。
步驟如圖：

a.在溢水杯中裝滿椰奶；
b.把一泡沫塊輕輕放入溢水杯中使之漂浮在液面上，收集排開的液體，用量筒測出溢出的椰奶的體積為V1；
c.繼續進行實驗，用細線拴住復合材料物塊輕輕放入溢水杯中，直至物塊下沉至杯底，繼續收集溢出的椰奶，全部倒入量筒中，量筒內椰奶的體積增大至V2；
d.取出物塊A并輕輕放置在泡沫塊上方，泡沫塊和物塊A漂浮在液面上，繼續收集溢出的椰奶，并全部倒入量筒中，量筒內椰奶的體積增大至V3，根據上述實驗過程，請完成下列問題：
①椰奶的密度為　 　（用題目給出的字母表示）；
②在步驟d中，將復合材料物塊A從椰奶中取出，放在泡沫上方時，若該物塊A沾上了一些椰奶，則會導致測得的椰奶密度　 ?。ㄟx填“偏大”“偏小”或“不變”）。
【答案】（1）水平；72.2；（2）40；（3）44.8；1.12×103；（4）偏大；（5）①V2?V1V3?V1?ρ；不變。
【解析】（1）平標尺上最小的一格代表的質量叫標尺的分度值；使用天平測量物體質量時，首先要明確標尺的分度值，被測物體的質量等于砝碼的總質量與游碼所對刻度之和；
（2）讀取量筒中液體的體積時，首先要明確量筒的分度值，讀數時視線與液面最凹處相平；
（3）已知燒杯和椰奶的總質量和剩余椰奶和燒杯的質量，可以得到量筒中椰奶的質量；已知椰奶的質量和體積，利用公式ρ=mV得到醬油的密度；
（4）量筒內壁上沾了幾滴椰奶，則測量體積偏小，再根據密度公式分析解答；
（5）泡沫漂浮在椰奶上求得泡沫的重力，將A浸沒在椰奶中得到A的體積，再利用阿基米德原理求解椰奶密度；
解：（1）天平在使用時應放在水平臺上，調節平衡螺母至橫梁平衡，物體質量等于砝碼的總質量與游碼所對刻度之和，則燒杯和椰奶的總質量m1＝50g+20g+2.2g＝72.2g；
（2）將燒杯中的椰奶倒入一部分到量筒中，如圖乙，量筒中椰奶的體積V＝40ml＝40cm3；
（3）剩余椰奶和燒杯的總質量m2＝20g+5g+2.4g＝27.4g，
倒出椰奶的質量m＝m1﹣m2＝72.2g﹣27.4g＝44.8g，
椰奶的密度：ρ=mV=44.8g40cm3=1.12g/cm3＝1.12×103kg/m3；
（4）若在步（2）中，量筒內壁上沾了幾滴椰奶，則測得椰奶的體積偏小，根據密度公式可知測得椰奶的密度將偏大；
（5）①步驟b中，泡沫漂浮在椰奶上，則泡沫受到的浮力F泡沫＝G泡沫＝ρ椰奶gV1，
步驟c中，物塊A在椰奶中浸沒，所以A的體積VA＝V2﹣V1，已知A的密度為ρ，則A的重力GA＝ρg（V2﹣V1），
步驟d中，泡沫浸沒時排開椰奶的總體積為V3，A放在泡沫上整體漂浮，
則GA+G泡沫＝ρ椰奶gV3，
即ρg（V2﹣V1）+ρ椰奶gV1＝ρ椰奶gV3，
解得：ρ椰奶=V2?V1V3?V1?ρ；
②在步驟d中，將復合材料物塊A從椰奶中取出，放在泡沫上方時，若該物塊A沾上了一些椰奶，會導致GA增大，從而GA+G泡沫也增大，增大的部分為A上沾有的椰奶重力，則排出椰奶的總體積V3偏大，偏大的部分也為沾有的同一部分椰奶的體積，則沾有椰奶不會影響計算椰奶密度，根據表達式可知計算出的椰奶密度不變；
故答案為：（1）水平；72.2；（2）40；（3）44.8；1.12×103；（4）偏大；（5）①V2?V1V3?V1?ρ；不變。
四、論述計算題（本題共3個小題，19小題6分，20小題8分，21小題8分，共22分；解題應寫出必要的文字說明、步驟和公式，只寫出最后結果的不能給分）：
19.如圖的電路中，電阻R1的阻值為10Ω。閉合開關S，電流表A1的示數為0.3A，電流表A2的示數為0.8A。求：
（1）電源電壓是多少？
（2）電路消耗的總電功率？

【答案】（1）電源電壓是3V；（2）電路消耗的總電功率為3.3W。
【解析】由電路圖可知，R1與R2并聯，電流表A1測R1支路的電流，電流表A2測R2支路的電流。
（1）根據并聯電路的電壓特點和歐姆定律求出電源的電壓；
（2）根據并聯電路的電流特點求出干路電流，利用P＝UI求出電路消耗的總功率。
解：由電路圖可知，R1與R2并聯，電流表A1測R1支路的電流，電流表A2測R2支路的電流。
（1）因并聯電路中各支路兩端的電壓相等，
所以，由I=UR可得，電源的電壓：U＝I1R1＝0.3A×10Ω＝3V；
（2）因并聯電路中干路電流等于各支路電流之和，
所以，干路電流：I＝I1+I2＝0.3A+0.8A＝1.1A，
則電路消耗的總功率：P＝UI＝3V×1.1A＝3.3W。
答：（1）電源電壓是3V；（2）電路消耗的總電功率為3.3W。
20.現有一個用超薄材料制成的圓柱形容器，如圖甲，它的下端封閉，上端開口，底面積S＝200cm2，高度h＝20cm，質量為100g；另有一個實心均勻圓柱體，如圖乙，它的密度ρ＝0.6×103kg/m3，底面積S1＝120cm2，高度與容器高度相同。二者均放置在水平地面上。求：
（1）圖乙中，圓柱體的質量是多少？
（2）將圓柱體豎直放在圓柱形容器內（如圖丙），此時容器對地面的壓強是多少？
（3）向容器內緩緩注水直至圓柱體對容器底部的壓力剛好為零，此時水對容器底的壓強是多少

【答案】（1）1.44kg；（2）770Pa；（3）1200Pa。
【解析】（1）先求出實心圓柱體的體積，再利用ρ=mV求圓柱體的質量；
（2）求出圓柱體和容器的總質量，利用G＝mg求其重力，容器對地面的壓力等于總重力，再利用p=FS求對地面的壓強；
（3）利用G＝mg求圓柱體的重力，向容器內緩緩注水直至圓柱體對容器底部的壓力剛好為零，此時圓柱體受到的浮力等于其重力，再利用F浮＝ρ水V排g求排開水的體積，利用V＝Sh求圓柱體浸入的深度（水的深度），最后利用p＝ρgh求此時水對容器底的壓強。
解：（1）實心圓柱體的體積：V1＝S1h＝120cm2×20cm＝2400cm3，
圓柱體的密度ρ＝0.6×103kg/m3＝0.6g/cm3，
由ρ=mV可得圓柱體的質量：m1＝ρV1＝0.6g/cm3×2400cm3＝1440g＝1.44kg；
（2）圓柱體和容器的總質量：m＝100g+1440g＝1540g＝1.54kg，
其重力：G＝mg＝1.54kg×10N/kg＝15.4N，
容器對地面的壓力：F＝G＝15.4N，
對地面的壓強：p=FS=15.4N200×10?4m2=770Pa；
（3）圓柱體的重力：G1＝m1g＝1.44kg×10N/kg＝14.4N，
向容器內緩緩注水直至圓柱體對容器底部的壓力剛好為零，此時圓柱體受到的浮力：
F?。紾＝14.4N
由F浮＝ρ水V排g可得排開水的體積：V排=F浮ρ水g=14.4N1×103kg/m3×10N/kg=1.44×10﹣3m3，
圓柱體浸入的深度（水的深度）：h=V排S1=1.44×10?3m3120×10?4m2=0.12m，
此時水對容器底的壓強：p＝ρ水gh＝1×103kg/m3×10N/kg×0.12m＝1200Pa。
答：（1）圖乙中，圓柱體的質量是1.44kg；
（2）將圓柱體豎直放在圓柱形容器內（如圖丙），此時容器對地面的壓強是770Pa；
（3）向容器內緩緩注水直至圓柱體對容器底部的壓力剛好為零，此時水對容器底的壓強是1200Pa。
21.如圖所示，是某科技小組設計的調溫電路原理圖，燈泡L的額定電壓為6V，滑動變阻器R的的銘牌上標有“200Ω，1A”字樣，電流表的量程為0～0.6A，電壓表的量程為0～15V．當只閉合開關S1、滑動變阻器接入電路的阻值為40Ω時，燈泡L恰好正常發光，此時電流表示數為0.3A；若保持滑片P的位置不變，只閉合開關S2時，定值電阻R0和滑動變阻器R的實際功率之比為1：4。（不考慮燈絲電阻變化）求：
（1）電源電壓；
（2）電阻R0的阻值；
（3）在保障電路安全工作下，電路的總功率變化范圍是多少。

【答案】（1）電源電壓為18V；（2）電阻R0的阻值為10Ω；
（3）在保障電路安全工作下，電路的總功率變化范圍是2.7W～10.8W。
【解析】（1）當只閉合開關S1時，燈泡L與變阻器R串聯，電流表測電路中的電流，燈泡正常發光時的電壓和額定電壓相等，根據串聯電路的電壓特點和歐姆定律求出電源的電壓；
（2）保持滑片P的位置不變，只閉合開關S2時，定值電阻R0與變阻器R串聯，根據串聯電路的電流特點表示出定值電阻R0和滑動變阻器R的實際功率之比即可求出R0的阻值；
（3）根據歐姆定律求出燈泡的電阻，然后與R0的相比較，當只閉合開關S1且電壓表的示數UR＝15V時，電路中的電流最小，電路的總功率最小，根據串聯電路的電壓特點求出此時燈泡兩端的電壓，根據歐姆定律求出此時電路中的電流，再根據歐姆定律求出此時滑動變阻器接入電路中的電阻，利用P＝UI求出電路的最小總功率；閉合S1、S2且燈泡正常發光時，根據并聯電路的電壓特點和歐姆定律取出通過R0的電流，根據并聯電路的電流特點求出電路中的總電流，然后結合電流表的量程確定電路中的最大電流，此時電路的總功率最大，利用P＝UI求出電路的最大總功率。
解：（1）當只閉合開關S1時，燈泡L與變阻器R串聯，電流表測電路中的電流，
因串聯電路中總電壓等于各分電壓之和，且燈泡L恰好正常發光，
所以，由I=UR可得，電源的電壓：U＝UL+I1R＝6V+0.3A×40Ω＝18V；
（2）保持滑片P的位置不變，只閉合開關S2時，定值電阻R0與變阻器R串聯，
因串聯電路中各處的電流相等，
所以，定值電阻R0和滑動變阻器R的實際功率之比：P0PR=I22R0I22R=R0R=14，
則電阻R0的阻值：R0=14R=14×40Ω＝10Ω；
（3）燈泡的電阻：RL=ULI1=6V0.3A=20Ω，
因RL＞R0，
所以，當只閉合開關S1且電壓表的示數UR＝15V時，電路中的電流最小，電路的總功率最小，
此時燈泡兩端的電壓：UL′＝U﹣UR＝18V﹣15V＝3V，
此時電路中的電流：I小=UL′RL=3V20Ω=0.15A，
此時滑動變阻器接入電路中的電阻：R′=URI小=15V0.15A=100Ω＜200Ω，
所以電路的最小總功率：P?。経I?。?8V×0.15A＝2.7W；
因并聯電路中各支路兩端的電壓相等，
所以，閉合S1、S2且燈泡正常發光時，通過R0的電流：
I0=U0R0=ULR0=6V10Ω=0.6A，
因并聯電路中干路電流等于各支路電流之和，且此時通過燈泡的電流I1＝0.3A，
所以，電路的最大電流：
I總＝I1+I0＝0.3A+0.6A＝0.9A，
則當電流表的示數為0.6A時，電路的最大總功率：
P大＝UI大＝18V×0.6A＝10.8W，
所以，電路的總功率變化范圍是2.7W～10.8W。
答：（1）電源電壓為18V；（2）電阻R0的阻值為10Ω；
（3）在保障電路安全工作下，電路的總功率變化范圍是2.7W～10.8W。
