這是一份初中物理魯教版 (五四制)九年級上冊第十五章安全用電綜合與測試優質課件ppt，共20頁。PPT課件主要包含了解如圖所示等內容，歡迎下載使用。

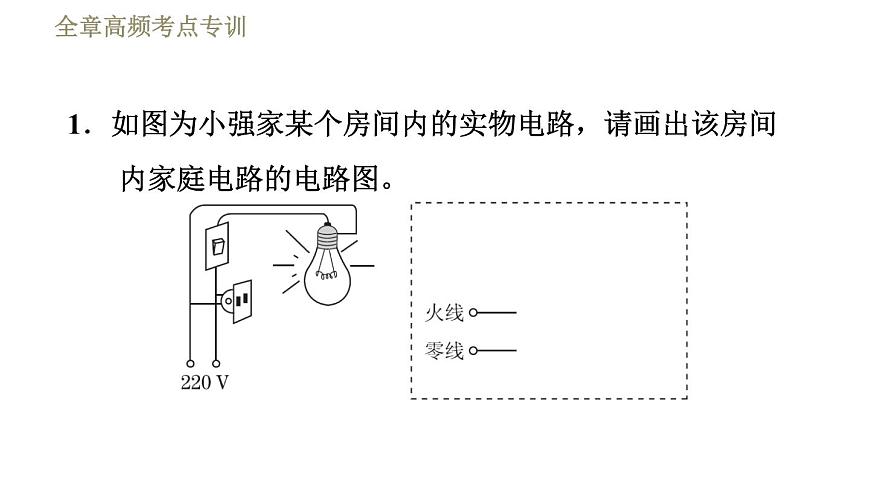

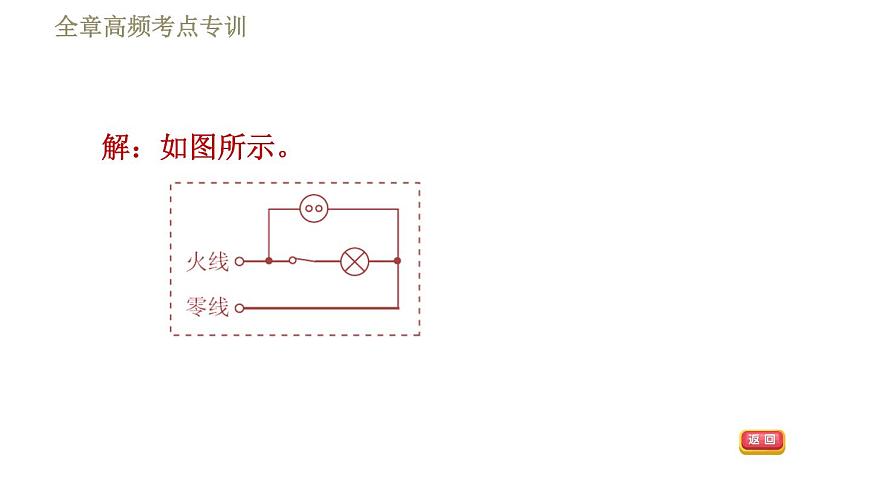

1．如圖為小強家某個房間內的實物電路，請畫出該房間內家庭電路的電路圖。

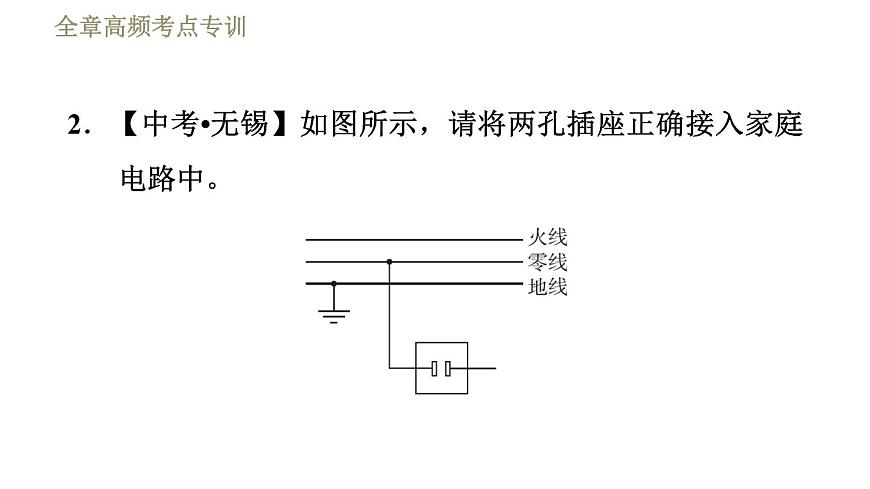

2．【中考?無錫】如圖所示，請將兩孔插座正確接入家庭電路中。

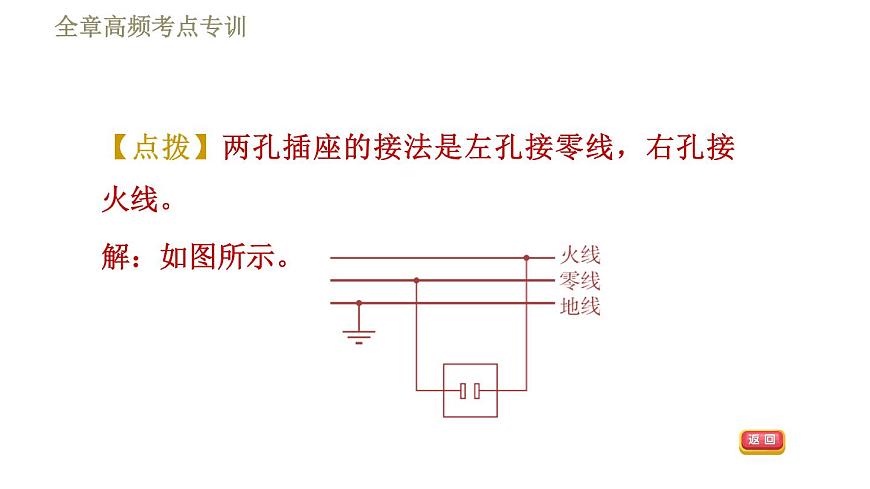

【點撥】兩孔插座的接法是左孔接零線，右孔接火線。

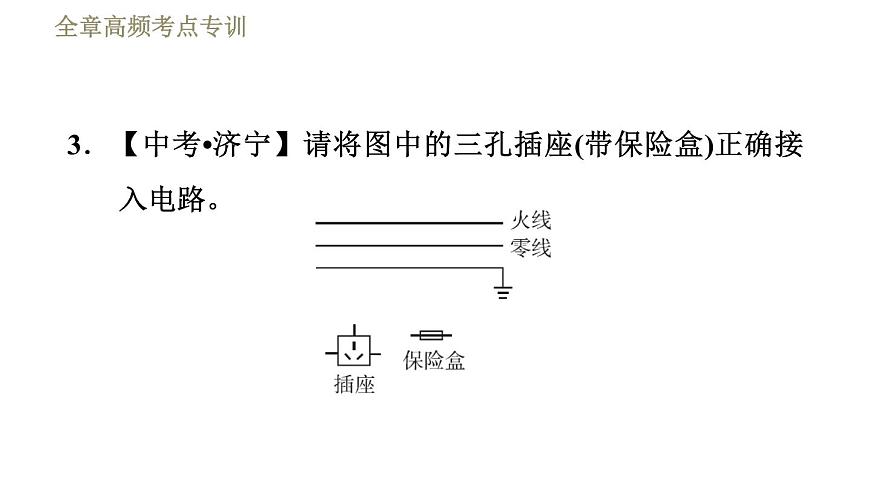

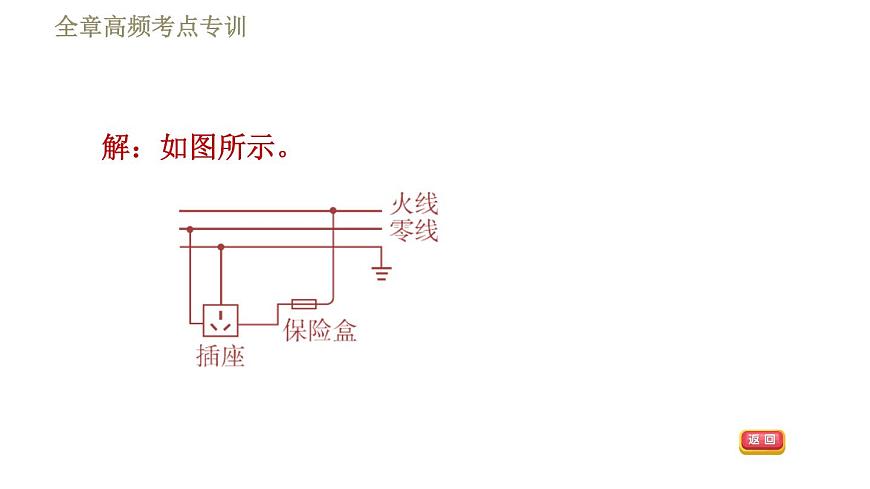

3．【中考?濟寧】請將圖中的三孔插座(帶保險盒)正確接入電路。
4．請將如圖所示的電水壺的3條接線按照安全用電的原則連接到插頭上。
5．【2020?青?！空堄霉P畫線表示導線，將圖中的電燈、開關和插座正確接入家庭電路中。
6．【2020?甘肅】一個房間要安裝2盞“220 V　40 W”的電燈和一個插座，要求開關S只控制兩盞燈，且每盞燈都能正常發光，請按以上要求將圖中元件用筆畫線代替導線連接起來。
7．【中考?廣東】延時開關常用于控制樓道照明。為方便找到開關的位置，延時開關面板上配有電阻很大、功率很小的指示燈。指示燈在開關閉合、照明燈發光時會自動熄滅；在開關斷開、照明燈熄滅時又會自動發光。請按要求在圖中設計出樓道的照明電路。
【點撥】開關閉合時，只有照明燈發光，開關斷開時，照明燈熄滅，指示燈會發出微弱的光，所以當開關斷開時，指示燈與照明燈串聯。如圖所示，開關閉合時，指示燈短路，不能發光，只有照明燈發光；開關斷開時，照明燈和指示燈串聯，由于指示燈的電阻過大，分擔了大部分的電壓，所以照明燈幾乎不發光，此時照明燈不亮，指示燈會發出微弱的光。
8．【2020?揚州】如圖，只閉合開關S，風扇工作；只閉合開關S1，燈泡和風扇都不工作；同時閉合開關S、S1，風扇和燈泡都工作。請用筆畫線代替導線把電路連接完整。
【點撥】閉合開關S，僅風扇工作，僅閉合開關S1時，燈泡和風扇都不能工作，由此可知，開關S在干路，開關S1在支路，同時閉合開關S、S1時風扇和燈泡都能工作，說明開關S1在燈泡支路，如圖所示。
